Tekniske spesifikasjoner
Voltage converter 24-12V 2A også kalt Ground fault detector, er et valgfritt kort med jordfeilindikasjon og med to helt strømbegrensede utganger. Brettet har kontrollerbare utganger, 12 V / 24 V.
Installasjon i batteribackup
Hvis kortet leveres montert i en plastbrakett (DIN-adapter), er det bare å klemme kortet inn i sporene i huset.
Hvis kortet har løsnet, klikker du det tilbake i plastholderen.
Monter kortet i et hvilket som helst kortspor i kabinettet, la det være god plass til kabler.
Viktig
Monter kortet før innskruing av kabling eller igangkjøring.
Brev | Forklaring | Kommentar |
|---|---|---|
A | Valgfritt kort | Opsjonskort kommer montert på plastbrakett fra fabrikk, har det løsnet? Klikk det tilbake på plass før du monterer brettet. |
B | Plastbrakett | Det er kroker på plastbraketten for å feste til spor i platen. |
C | Plass for plastbrakett | Spor i metallplate for å feste plastbraketten. |

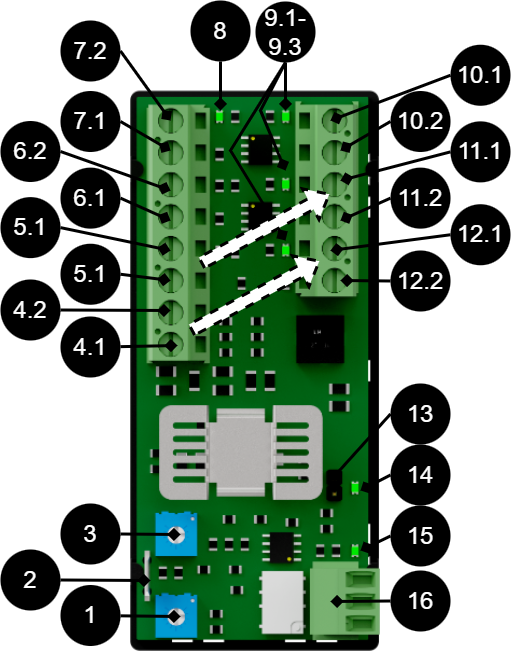

Kort beskrivelse
Nei | Forklaring | Nei | Forklaring |
|---|---|---|---|
1 | Jordfeiljustering -. | ||
2 | Jordstift. | ||
3 | Jordfeiljustering +. | ||
4.1 | Kontrollerbar utgang, + høy (24 V). Kontroll lastutgang: | 12.2 | Last utgang + |
4.2 | Kontrollerbar utgang, - lav (0 V). Kontroll lastutgang: | 12.1 | belastningsutgang - |
5.1 | Kontrollerbar utgang, + høy (24 V). Kontroll lastutgang: | 11.2 | Last utgang + |
5.1 | Kontrollerbar utgang, - lav (0 V). Kontroll lastutgang: | 11.2 | belastningsutgang - |
6.1, 7.1 | 24 V inn fra hovedkortet. | ||
6.2, 7.2 | + 24 V inn fra hovedkortet. | ||
8 | Indikatordiode lyser grønt når spenning er tilkoblet. | ||
9.1-9.3 | Indikatordioden lyser grønt når det er spenning ute. | ||
10.1 | Lastutgang - (ikke kontrollerbar). | ||
10.2 | Lastutgang + (ikke kontrollerbar). | ||
13 | Jumper for 12 V eller 24 V styring av tavlen. Ubrokoblet = 12 V, brokoblet = 24 V. | ||
14, 15 | Indikatordiode lyser gult ved jordfeil. | ||
16 | Alarmutgang, NC/CO/NO |
Koble kortet til hovedkortet i batteribackup
Last og alarm | PRO1 - Hovedkort i batteribackup | Voltage Converter 24V-12V 2A | Kommentar |
|---|---|---|---|
Alarm | J15 | J8 | Bruk den medfølgende kabelen |
Laste | Last utgang 1 | IN +/- | Bruk kabel, maks 2,5 mm2, ikke inkludert. |
Last og alarm | PRO2 v3 - Hovedkort i batteribackup | Voltage Converter 24V-12V 2A | Kommentar |
|---|---|---|---|
Alarm | J7 | J8 | Bruk den medfølgende kabelen |
Laste | Last utgang 1 | IN +/- | Bruk kabel, maks 2,5 mm2, ikke inkludert. |
Last og alarm | PRO3 - Hovedkort i batteribackup | Voltage Converter 24V-12V 2A | Kommentar |
|---|---|---|---|
Alarm | J10 | J8 | Bruk den medfølgende kabelen |
Laste | Last utgang 1 | IN +/- | Bruk kabel, maks 2,5 mm2, ikke inkludert. |
Tilkobling av last på kortet
Obs
Koble til last før igangsetting av batteribackup.
Koble til lastledninger. LOAD (10.1,10.2) er prioritert lastutgang. LOAD 1 (11.1, 11.2) og LOAD 2 (12.1, 12.2) er kontrollerbare utganger.
Alarm kobles til 16 - NC/CO/NO
Dersom kortet skal brukes til jordfeilovervåking: Koble jordkabel til jordstift på kortet og jord i batteribackup. Dersom kortet ikke skal brukes til jordfeilovervåking, kan dette trinnet hoppes over.
Aktiver batteribackup. Se håndboken for batteribackup.
Obs
Maksimal belastning er 2 A per belastningsutgang, og kortets totale belastning må ikke overstige 2,5 A.
Jordfeilovervåking
Jordfeilovervåking skjer via forsyningen fra batteribackup inn i kortet (1 eller 3). Dette betyr at batteribackup er jordfeilovervåket dersom kortet er strømførende.
Drei potensiometer, (1, 3), med klokken for å redusere følsomheten for jordfeilindikering.
14 og 15 lyser gult ved jordfeil. Hvis potensiometeret justeres, vil indikatordiodene slå seg av (med mindre det er en jordfeil).
Tekniske data
Artikkelnummer, spenningsomformer | A-VC002402A01LM01 |
Artikkelnummer, jordfeildetektor | A-OT0024EA01LM01 |
Produktbeskrivelse | Spenningsomformer 24V til 12V/2A med 2 kontrollerbare utganger og jordfeilindikasjon. |
Måle | 85 x 37 mm |
Eget forbruk | 22mA |
Innganger | To innganger. (For alternativ strømforsyning ved bytte av lokale enheter. For ikke å avbryte lastspenningen.) En terminal kan brukes som bro til neste valgfrie kort, (kun dersom batteribackupen har plass til to kort). |
Spenning inn | 24 V |
Spenning ut | 12 V eller 24 V. |
Utganger | 3 prioriterte strømbegrensede lastutganger. To utganger er kontrollerbare. |
Sikringer | Utgangene er strømbegrenset, og derfor er det ikke nødvendig med lastsikringer. |
Maks belastning | 2 A per utgang og totalt 2,5 A. |
Alarmutgang | NEI, CO, NC |
Alarm | Totalalarm ved jordfeil. Alarm på potensialfri relékontakt. |
Indikasjon: | En indikatordiode per belastningsutgang +/-. Konstant grønt lys = normal drift, rød LED = alarmfeil. |
Jordfeiljustering | +/- |
