Tekniset tiedot
Voltage converter 24-12V 2A, jota kutsutaan myös maadoitusvikatunnistimeksi, on valinnainen kortti, jossa on maadoitusvika ja kaksi täysin virtarajoitettua lähtöä. Kortilla on ohjattavat lähdöt, 12 V / 24 V.
Asennus akkuvarastoon
Jos kortti toimitetaan asennettuna muovikiinnikkeeseen (DIN-sovitin), napsauta kortti vain kotelossa oleviin aukkoihin.
Jos kortti on irronnut, napsauta se takaisin muovipidikkeeseen.
Asenna kortti mihin tahansa kotelon korttipaikkaan, jätä runsaasti tilaa kaapeleille.
Tärkeää
Asenna kortti ennen kaapeloinnin kiinnittämistä tai käyttöönottoa.
Kirje | Selitys | Kommentti |
|---|---|---|
A | Valinnainen kortti | Optiokortti tulee tehtaalta asennettuna muovikiinnikkeeseen, onko se irronnut? Napsauta se takaisin paikalleen ennen levyn asentamista. |
B | Muovinen kannatin | Muovisessa kannattimessa on koukut, jotka kiinnitetään levyn aukkoihin. |
C | Paikka muovikannattimelle | Metallilevyssä olevat urat muovikiinnikkeen napsauttamiseksi. |

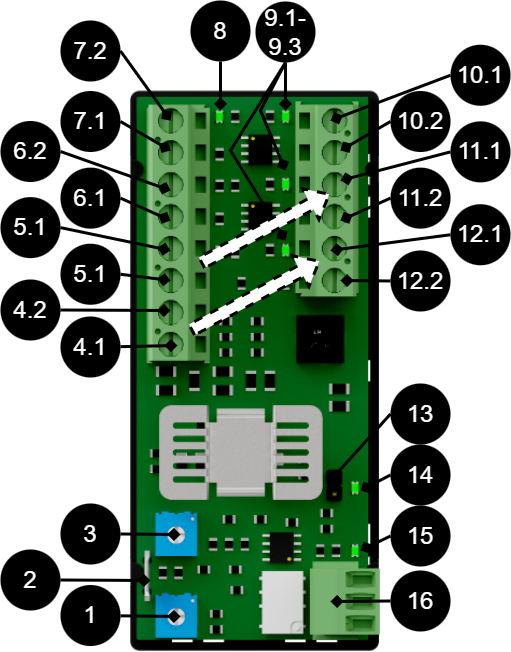

Lyhyt kuvaus
Ei | Selitys | Ei | Selitys |
|---|---|---|---|
1 | Maan suuntausvirhe -. | ||
2 | Maadoitustappi. | ||
3 | Maasulun säätö +. | ||
4.1 | Säädettävä lähtö, + korkea (24 V). Ohjausteho: | 12.2 | Lataa lähtö + |
4.2 | Säädettävä lähtö, - matala (0 V). Ohjausteho: | 12.1 | kuorman lähtö - |
5.1 | Säädettävä lähtö, + korkea (24 V). Ohjausteho: | 11.2 | Lataa lähtö + |
5.1 | Säädettävä lähtö, - matala (0 V). Ohjausteho: | 11.2 | kuorman lähtö - |
6.1, 7.1 | 24 V sisään emolevyltä. | ||
6.2, 7.2 | + 24 V sisään emolevyltä. | ||
8 | Merkkivalo palaa vihreänä, kun jännite on kytketty. | ||
9.1-9.3 | Merkkivalo palaa vihreänä, kun jännite on katkaistu. | ||
10.1 | Load output - (ei ohjattavissa). | ||
10.2 | Load output + (ei ohjattavissa). | ||
13 | Jumpperi kortin 12 V tai 24 V ohjaukseen. Siltaton = 12 V, siltattu = 24 V. | ||
14, 15 | Merkkivalo palaa keltaisena maasulun sattuessa. | ||
16 | Hälytyslähtö, NC/CO/NO |
Levyn liittäminen emolevyyn akkuvarmennustilassa
Kuorma ja hälytys | PRO1 - Emolevy akun varassa | Voltage Converter 24V-12V 2A | Kommentti |
|---|---|---|---|
Hälytys | J15 | J8 | Käytä mukana toimitettua kaapelia |
Ladata | Lataa lähtö 1 | IN +/- | Käytä kaapelia, max 2,5 mm2, ei sisälly. |
Kuorma ja hälytys | PRO2 v3 - Emolevy akun varassa | Voltage Converter 24V-12V 2A | Kommentti |
|---|---|---|---|
Hälytys | J7 | J8 | Käytä mukana toimitettua kaapelia |
Ladata | Lataa lähtö 1 | IN +/- | Käytä kaapelia, max 2,5 mm2, ei sisälly. |
Kuorma ja hälytys | PRO3 - Emolevy akun varassa | Voltage Converter 24V-12V 2A | Kommentti |
|---|---|---|---|
Hälytys | J10 | J8 | Käytä mukana toimitettua kaapelia |
Ladata | Lataa lähtö 1 | IN +/- | Käytä kaapelia, max 2,5 mm2, ei sisälly. |
Kortin kuorman kytkentä
Varo
Liitä kuorma ennen akun varmuuskopioinnin käyttöönottoa.
Liitä kuormajohdot. LOAD (10.1,10.2) on ensisijainen kuormituslähtö. LOAD 1 (11.1, 11.2) ja LOAD 2 (12.1, 12.2) ovat ohjattavia lähtöjä.
Hälytin on kytketty 16 - NC/CO/NO
Jos korttia käytetään maasulkuvalvontaan: Liitä maadoituskaapeli kortin maadoitusnapaan ja maadoitus akun varavirtalähteeseen. Jos korttia ei aiota käyttää maasulkuvalvontaan, tämä vaihe voidaan ohittaa.
Ota akun varmuuskopiointi käyttöön. Katso käyttöohjeesta akun varmuuskopiointi.
Varo
Maksimikuorma on 2 A kuormalähtöä kohden, ja kortin kokonaiskuorma ei saa ylittää 2,5 A.
Maasulkuvalvonta
Maasulkuvalvonta tapahtuu akkuvarmistuksesta kortille (1 tai 3) tulevan syötön kautta. Tämä tarkoittaa, että akun varavirtaa valvotaan maasulkua valvottaessa, jos kortti saa virtaa.
Käännä potentiometriä (1, 3) myötäpäivään vähentääksesi maasulkuilmaisun herkkyyttä.
14 ja 15 palavat keltaisena maasulun sattuessa. Jos potentiometriä säädetään, merkkidiodit sammuvat (ellei kyseessä ole maasulku).

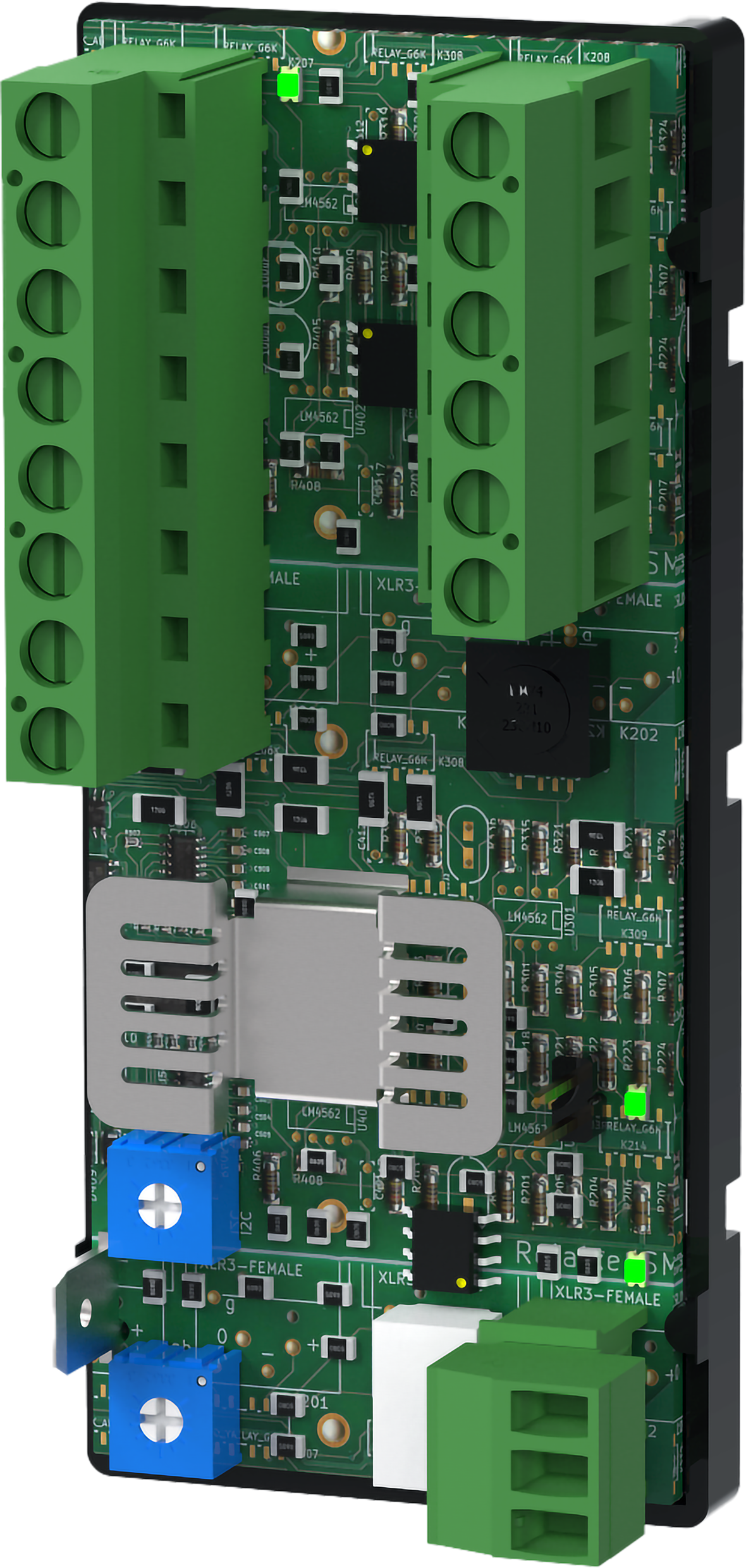

Tekniset tiedot
Tuotenumero, Voltage converter 24-12V 2A | A-VC002402A01LM01 |
Tuotenumero, Ground fault detector | A-OT0024EA01LM01 |
Tuotteen Kuvaus | Jännitteenmuunnin 24V - 12V/2A, 2 ohjattavaa lähtöä ja maasulkuilmoitus. |
Mitata | 85 x 37 mm |
Oma kulutus | 22mA |
Sisäänkäynnit | Kaksi sisäänkäyntiä. (Vaihtoehtoiseen virtalähteeseen paikallisia yksiköitä vaihdettaessa. Jotta kuormitusjännite ei katkea.) Liitintä voidaan käyttää sillana seuraavaan valinnaiseen korttiin (vain jos akkuvarastossa on tilaa kahdelle kortille). |
Jännite sisään | 24 V |
Jännite pois | 12 V tai 24 V. |
Lähdöt | 3 priorisoitua virtarajoitettua kuormituslähtöä. Kaksi lähtöä on ohjattavissa. |
Sulakkeet | Lähdöt ovat virtarajoitettuja, minkä vuoksi kuormitussulakkeita ei tarvita. |
Max kuormitus | 2 A per lähtö ja yhteensä 2,5 A. |
Hälytyslähtö | EI, CO, NC |
Hälytys | Täyshälytys maasulun sattuessa. Hälytys potentiaalivapaassa relekontaktissa. |
Indikaatio: | Yksi merkkidiodi kuormituslähtöä kohden +/-. Jatkuva vihreä valo = normaali toiminta, punainen LED = hälytysvirhe. |
Maasulun säätö | +/- |
