Tekniset tiedot: peukalointikytkin
Tamperswitch on akkuvarmistuksen lisävaruste, joka on mikrokytkin, joka emolevyyn liitettynä hälyttää peukalointia varten.
Suojakytkin voidaan kytkeä myös ulkoiseen hälyttimeen, tämä tehdään laitteissa, jotka eivät tue emolevyn peukalointihälytyksiä.
Suojakoskettimen asennus M
M-koon kaapeissa peukalointikytkin sijaitsee oikealla kaapeliläpivientien edessä.
SISÄÄN piirilevyllä ei ole liitäntää peukalointikoskettimelle, minkä vuoksi peukalokytkimien hälytykset on kytkettävä ulkoisesti.
Ruuvaa suojakytkin kaapin kattoon.
Valkoisen muovikappaleen ja kaapin sisäpuolen katon välissä tulee olla lokero.
(Jos lokero on päällä, kantta ei voi sulkea.)
Kytke kaapelit, peukalokytkimellä ei ole liitäntää piirilevylle.
Peukalointikosketin ja hälytysluokka 3/4 SSF1014:n mukaan
Peukalointikosketin on kiinnitettävä seinään, jotta se täyttää SSF1014:n hälytysluokan 3/4.
Peukalointikosketin on kytkettävä emolevyyn.
Jos etäisyys seinästä on pidempi esimerkiksi telineeseen asennettaessa, on asetettava välilevyt. Asentajan vastuulla on asentaa sopiva etäisyys. Kaapin peukalointikoskettimen tulee sulkeutua, kun kaapin ovi suljetaan. Jos hälytys laukeaa ("peukalointihälytys" / hälytys alakeskukseen), vipua on ehkä säädettävä.
Peukalointikoskettimen toleranssitasot: Hälytyksen tulee laueta, kun: Kaapin ovi avataan; > 1 mm. Yksikön irtoaminen seinästä: > 2,5 mm.
Kuvassa sijoitus akkuvarastoon ja akkukoteloon.
Peukalokytkimen asennus FLX S:ään
Suojakosketin voidaan asentaa kahdella tavalla
T-Tamperswitchin on oltava päällä yksi kahdesta sijoittelusta:
Hälyttääksesi oven avaamisesta, T-Tamperswitch on sijoitettu kaappiin lukon yläpuolelle.
Seinään hälytyksen antamiseksi koko kotelon rikkoutuessa tulee seinään asentaa T-peukalointikytkin, joka täyttää SSF:n mukaisen hälytysluokan. Huomaa, että levyn kulma voi poiketa tosiasiallisesti toimitetusta.
Peukalokytkimen asennus FLX M:ään
Suojakosketin voidaan asentaa kahdella tavalla
T-Tamperswitchin on oltava päällä yksi kahdesta sijoittelusta:
Hälyttääksesi oven avaamisesta, T-Tamperswitch on sijoitettu kaappiin lukon yläpuolelle.
Seinään hälytyksen antamiseksi koko kotelon rikkoutuessa tulee seinään asentaa T-peukalointikytkin, joka täyttää SSF:n mukaisen hälytysluokan. Huomaa, että levyn kulma voi poiketa tosiasiallisesti toimitetusta.
Peukalokytkimen asennus FLX L:ään
Suojakosketin voidaan asentaa kahdella tavalla
T-Tamperswitchin on oltava päällä yksi kahdesta sijoittelusta:
Hälyttääksesi oven avaamisesta, T-Tamperswitch on sijoitettu kaappiin lukon yläpuolelle.
Seinään hälytyksen antamiseksi koko kotelon rikkoutuessa tulee seinään asentaa T-peukalointikytkin, joka täyttää SSF:n mukaisen hälytysluokan. Huomaa, että levyn kulma voi poiketa tosiasiallisesti toimitetusta.
Suojakytkimen liitäntä PRO1:een
Akun varavirtalähteen tulee olla jännitteettömänä, kun se on kytketty.
T-Tamperswitchin kosketin on kytkettävä päälle J7 emolevyn akun varmuuskopiossa.
Akkukotelon T-Tamperswitchin kosketin on kytkettävä päälle J11 emolevyn akun varmuuskopiossa.
Hälytys peukalointikontaktista
Kun T-Tamperswitch on asennettu oikein, kaapin oveen tulee antaa hälytys (hidas vihreä vilkkuminen) akun varayksikölle sabotaasi (peukalointi).
Jos akkuvarmistus on kytketty alikeskukseen, annetaan sabotaasihälytys, kun mikrokytkimen yhteys katkeaa.
Suojauskoskettimen kytkeminen PRO2:een
Akun varavirtalähteen tulee olla jännitteettömänä, kun se on kytketty.
T-Tamperswitchin kosketin on kytkettävä päälle J 3 emolevyn akun varmuuskopiossa.
Akkukotelon T-Tamperswitchin kosketin on kytkettävä päälle J14 emolevyn akun varmuuskopiossa.
Hälytys peukalointikontaktista
Kun T-Tamperswitch on asennettu oikein, kaapin oveen tulee antaa hälytys (hidas vihreä vilkkuminen) akun varayksikölle sabotaasi (peukalointi).
Jos akkuvarmistus on kytketty alikeskukseen, annetaan sabotaasihälytys, kun mikrokytkimen yhteys katkeaa.
Suojauskoskettimen kytkeminen PRO3:een
Akun varavirtalähteen tulee olla jännitteettömänä, kun se on kytketty.
T-Tamperswitchin kosketin on kytkettävä päälle J101 emolevyn akun varmuuskopiossa.
Akkukotelon T-Tamperswitchin kosketin on kytkettävä päälle J7 emolevyn akun varmuuskopiossa.
Hälytys peukalointikontaktista
Kun T-Tamperswitch on asennettu oikein, kaapin oveen tulee antaa hälytys (hidas vihreä vilkkuminen) akun varayksikölle sabotaasi (peukalointi).
Jos akkuvarmistus on kytketty alikeskukseen, annetaan sabotaasihälytys, kun mikrokytkimen yhteys katkeaa.
Sabotaasikoskettimen säätö
 |
Kun kaapin ovi on kiinni, sabotaasikoskettimen vivun on oltava kiinni-asennossa (kiinni). Jos saadaan hälytys (”peukalointihälytys” / hälytys alakeskukseen), vipua on ehkä säädettävä.

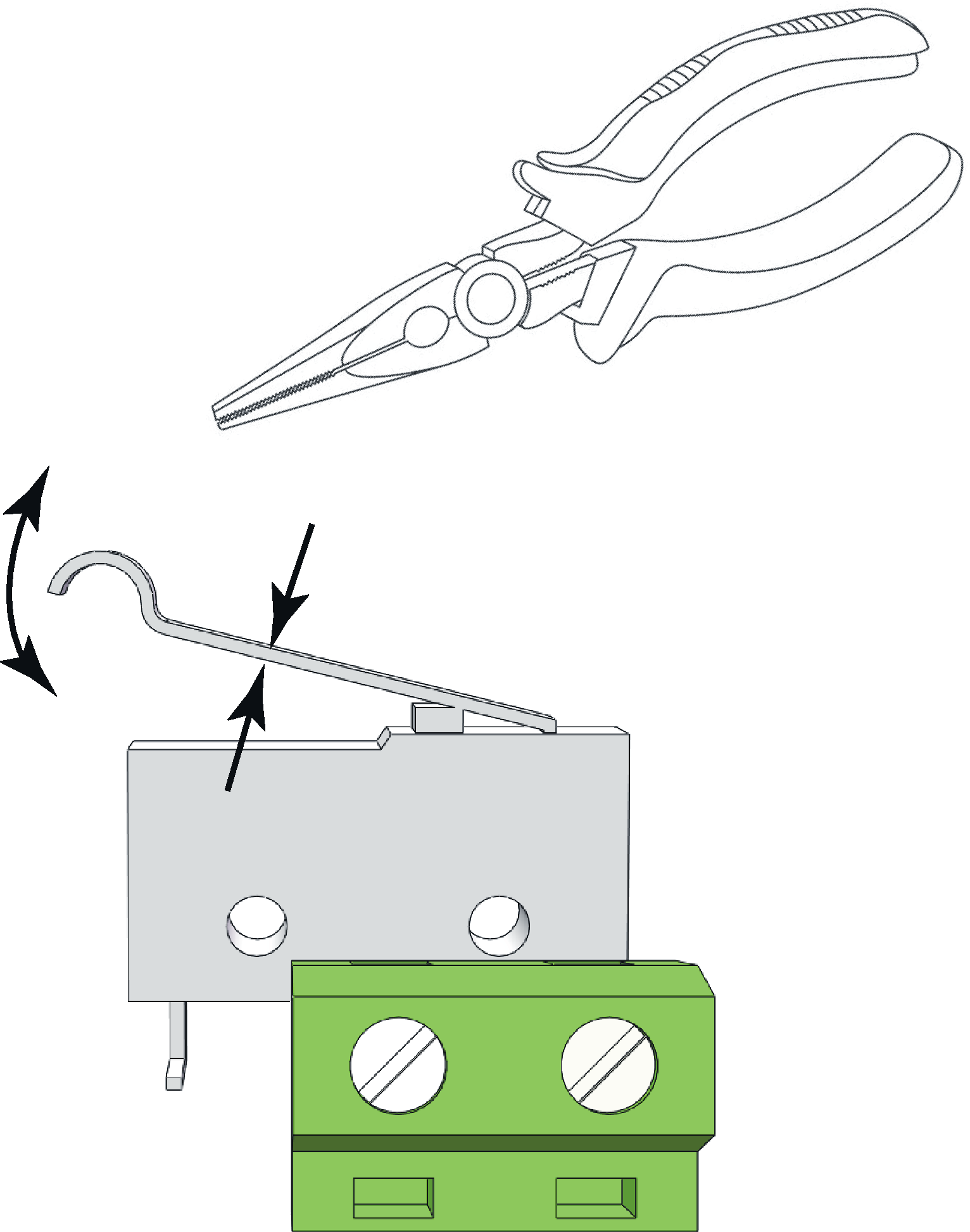

Vipua säädetään seuraavasti:
Purista pihdeillä vivun keskeltä.
Säädä vipu varovasti haluttuun suuntaan (ylös/alas).
Tarkista sulkemalla ovi. Kun kosketin sulkeutuu, kuuluu naksahdus.
Huomautus
Sabotaasikosketin ei saa hälyttää, kun ovi on kiinni ja lukittu.
Peukalointikosketinyksiköiden kytkentä, joissa ei ole yhteyttä
Liitäntä puuttuu piirilevyltä, kuten kuvassa , peukalokytkimien hälytykset on liitettävä ulkoisiin hälytyksiin.
Tekniset tiedot: Peukalukytkin, Suojakytkin.
Artikkelin nimi | Tamperswitch |
Tuotenumero | A-0000000SAB01 |
Tyyppi | Mikrokytkin |
Jännite | 12 V / 24 V |
