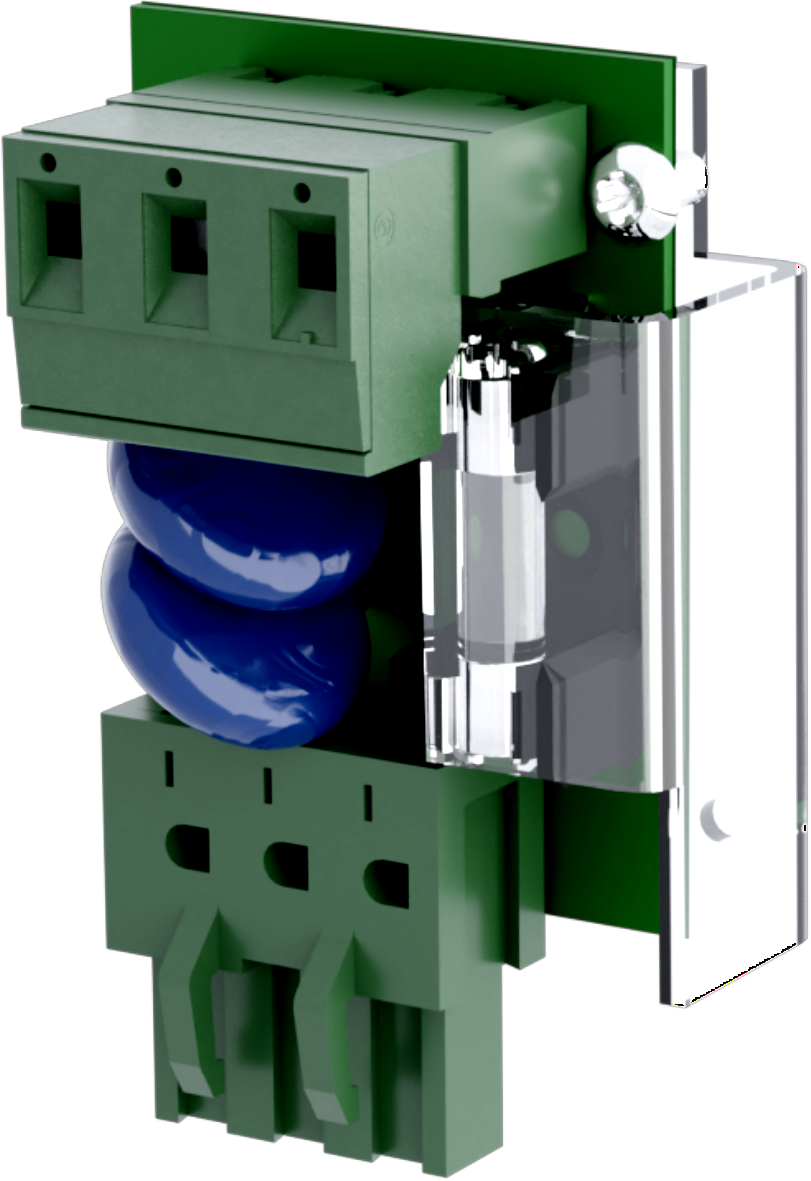

Lynvern, T-SPD L, er et kretskort med lyn-/overspenningsvernfunksjon. Kortet monteres i serie med inngående strømforsyning. Ved unaturlig høy spenning på forsyningen ledes spenningen ned i beskyttelsesjorden og glasssikringen utløses. T-SPD L beskytter komponenter i batteribackupen og sikrer dermed høy driftssikkerhet.
Installasjon og tilkobling

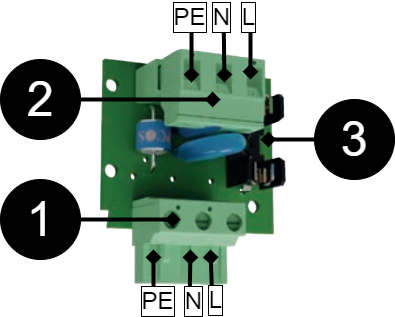

Koble til fase, nøytral og jord som bildet viser.
Nei | Forklaring |
|---|---|
1 | Terminal som møter hovedkort i batteribackup |
2 | Terminal for innkommende strømnett. |
3 | Lunte |
Advarsel
Ikke kryss kabler - fare for skade på utstyret.
Tekniske data
Artikkelnummer | T-SPD-L |
Produktbeskrivelse | Lynbeskyttelse og overspenningsvern, kobles til hovedkortets 230 V-inngang. |
Måle | 28 x 58 x 36 mm |
Eget forbruk | N/A |
Spenning, inn | 27,3V DC |
Kontinuerlig AC spenningsfase - PE | 275 V |
Begrensende spenningsfase - PE | 700V |
Begrensningsspenningsnøytral - PE | 700 V |
Energi 2 ms | 71 J |
Nåværende puls 8 / 20us | 4500 A |
Spenning ved 1mA fase - PE | 430V DC |
Lunte: | T2.5H250 |
Tekniske data | |
|---|---|
Anbefalt miljø | Miljøklasse 1, innendørs, 20 % ~ 90 % relativ fuktighet |
Produktene oppfyller kravene iht | EMC-direktiv 2014/30EU, lavspenningsdirektiv: 2014/35/EU CE-direktiv i henhold til 765/2008, utslipp: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:20000000, EN31 -2:2001. Immunitet: EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11. |
Garanti | 2 år |
Produsent | Milleteknik AB |
Opprinnelsesland | Sverige |
Manuelt artikkelnummer: 350-020
Dette dokumentet kan endres uten varsel.
All informasjon publiseres med forbehold om trykkfeil.
Om oversettelse av dette dokumentet
Brukerhåndbok og andre dokumenter er på originalspråket på svensk. Andre språk er maskinoversatt og ikke gjennomgått, feil kan oppstå.
