FLX M-hus med innsats for tilbehør til Sentrion S4.

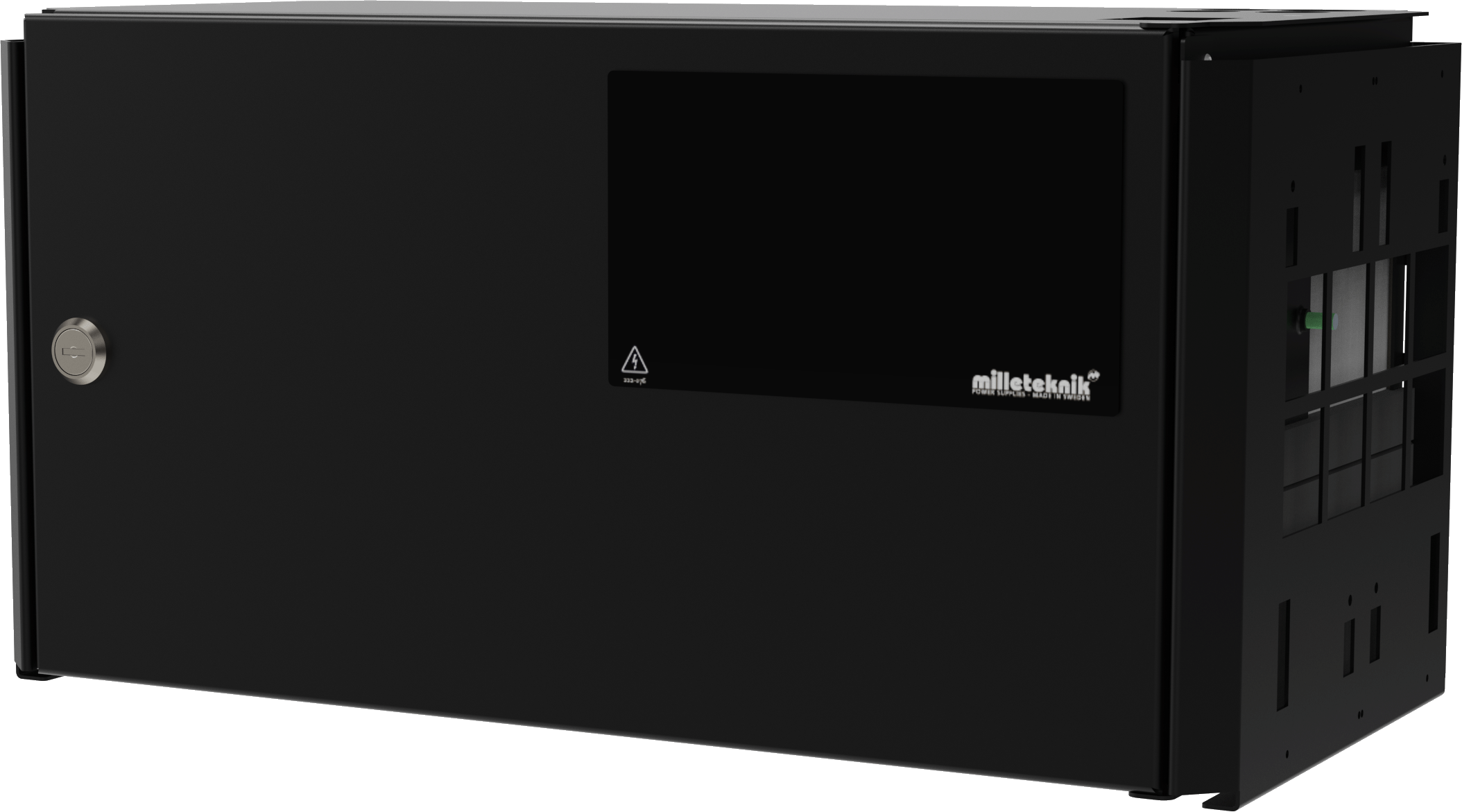

Produktbilde
Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
FLX M Cassette for Sentrion S4 | FM010000000FLX01 | 52 137 15 |

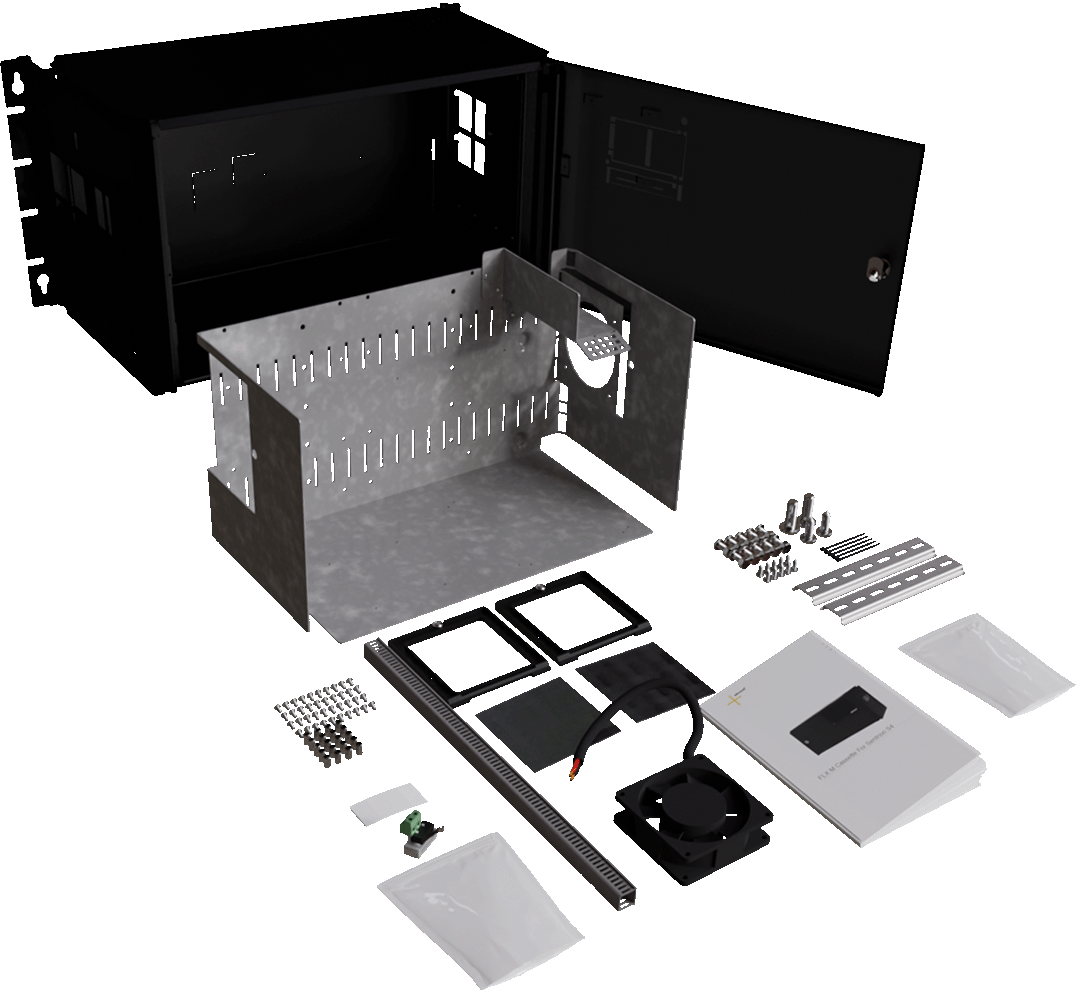

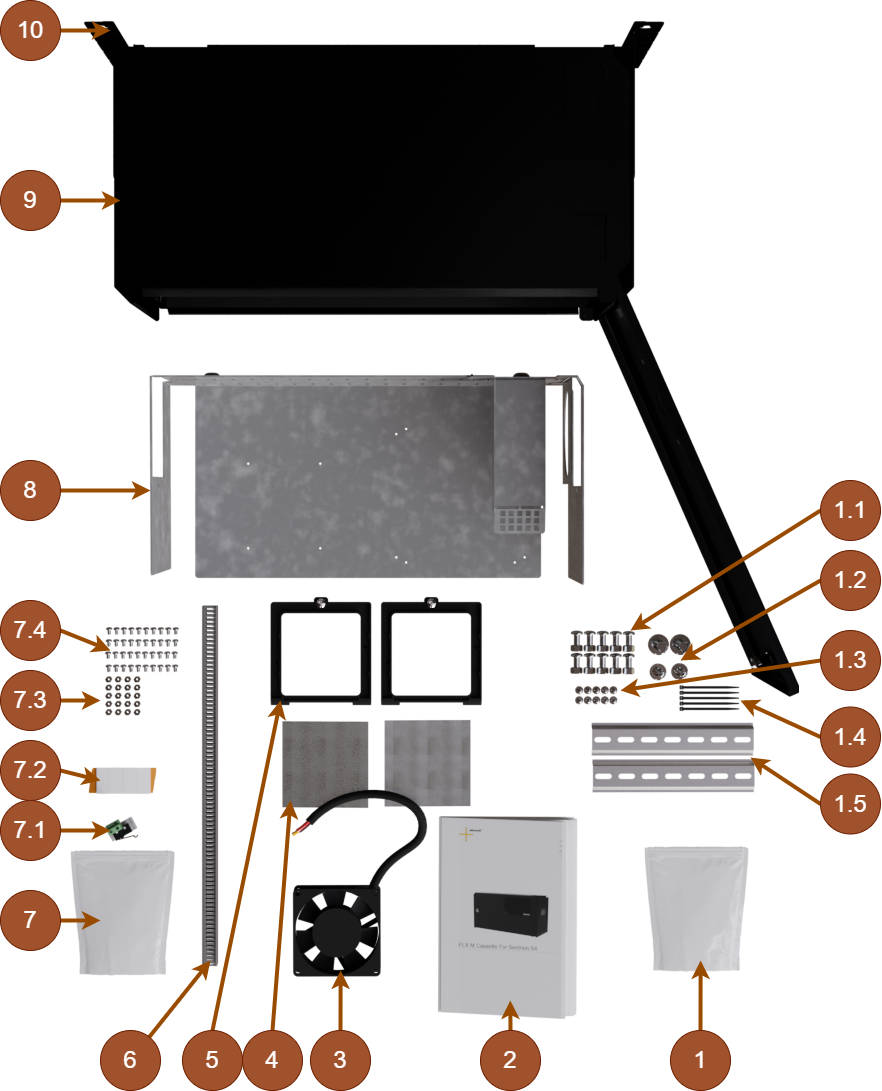

Hva følger med?
Nei | Forklaring |
|---|---|
1 | Pose. |
1.1 | 10 stk skrue, M5x6 og låsemutter, M5. |
1.2 | To skruer, M5x16 og to skruer, M5x6. |
1.3 | Ti skruer, 2,9 mm. |
1.4 | Fem buntebånd, 9 mm. |
1.5 | To DIN-skinner, 190 mm. |
2 | Brukerhåndbok på svensk. |
3 | Vifte, 24 V. |
4 | Ventilasjonsgitter. |
5 | Holder for ventilasjonsrister. |
6 | Kabelkanal, 400 mm. |
7 | Pose. |
7.1 | Sabotasjekontakt, 12 V eller 24 V. |
7.2 | Fire festeputer. |
7.3 | 20 avstandsstykker, M3, 10 mm. |
7.4 | 40 stk TT skrue M3x6. |
8 | Plateinnsats. |
9 | FLX M blikkboks. |
10 | Brakett for vegg eller 19" stativ. |

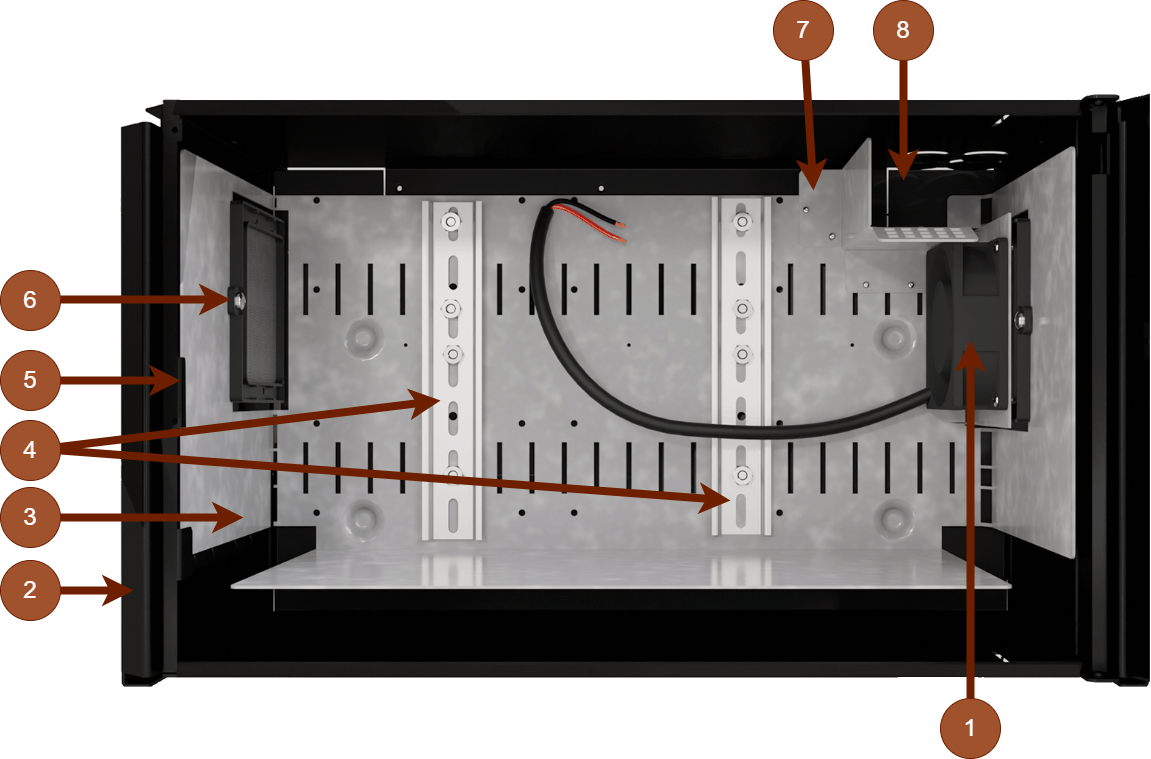

Oversikt konfigurasjoner

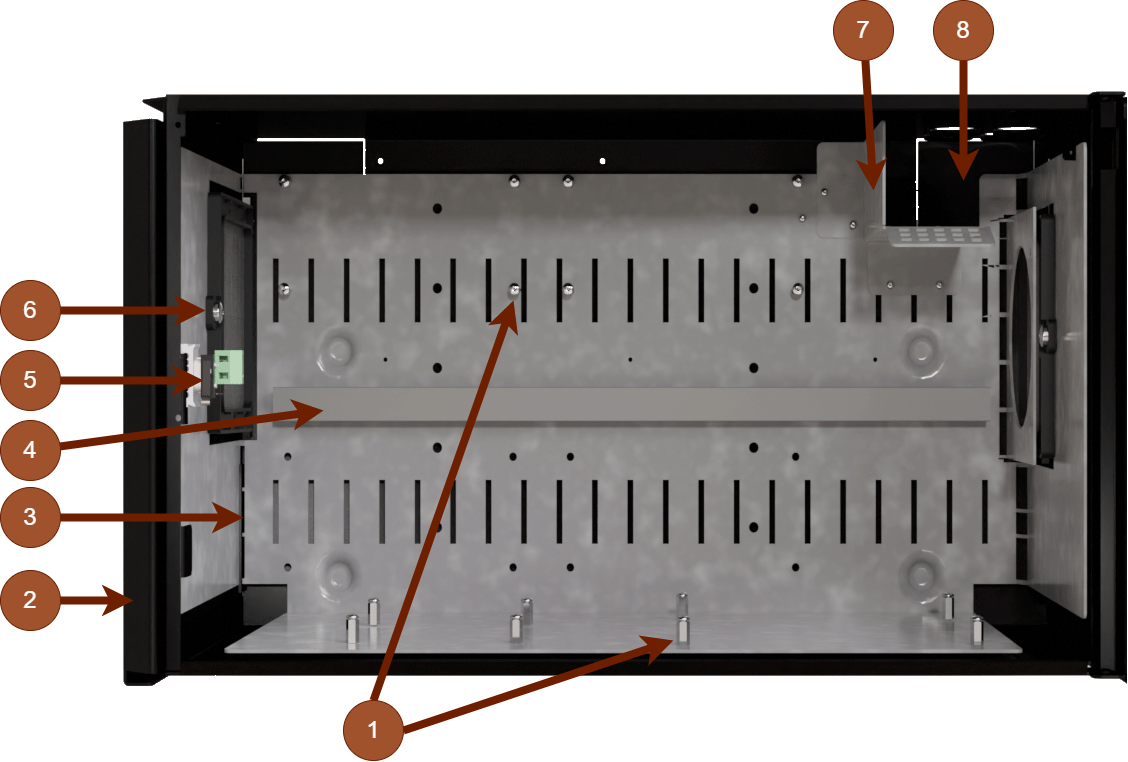

Bilde av hvordan komponenter kan settes sammen.
Bilde av hvordan komponenter kan settes sammen.
Nei | Forklaring Begge konfigurasjoner | Forklaring konfigurasjon 1 | Forklaring konfigurasjon 2 |
|---|---|---|---|
1 | - | Avstander. | Fan. |
2 | Innhegning. | ||
3 | Kassettplate. | ||
4 | - | Kabelkanal. | DIN-skinner. |
5 | Sabotasjekontakt, plass for. | ||
6 | Ventilasjonsgitter. | ||
7 | Kabelkanal i metall. | ||
8 | Kabelinnføringer. | ||

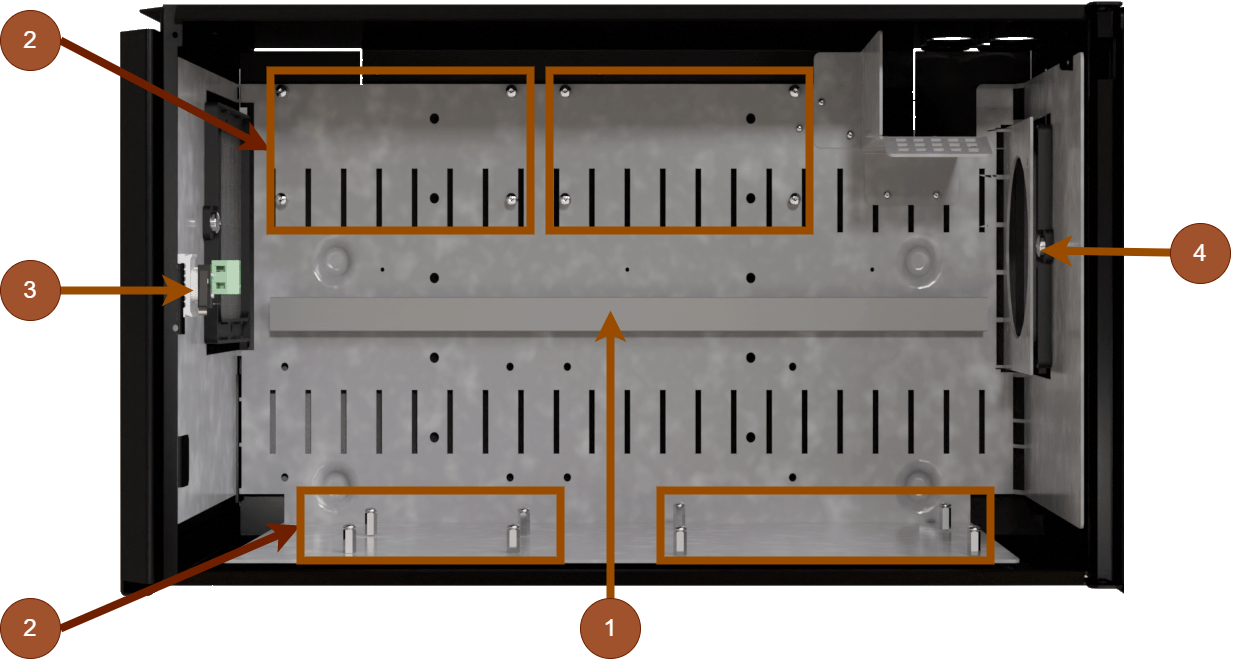

Installer de medfølgende komponentene
Nei | Forklaring |
|---|---|
1 | Kabelkanal skrus inn i metallplate. |
2 | Monter avstandsstykker og skru på platen. Avstander skrus fra begge sider. Bruk to skruer per avstandsstykke. |
3 | Sabotasjekontakten presses på en arktunge i kabinettet. |
4 | Ventilasjonsrister settes i holdere og skrus fast i metallplater. |

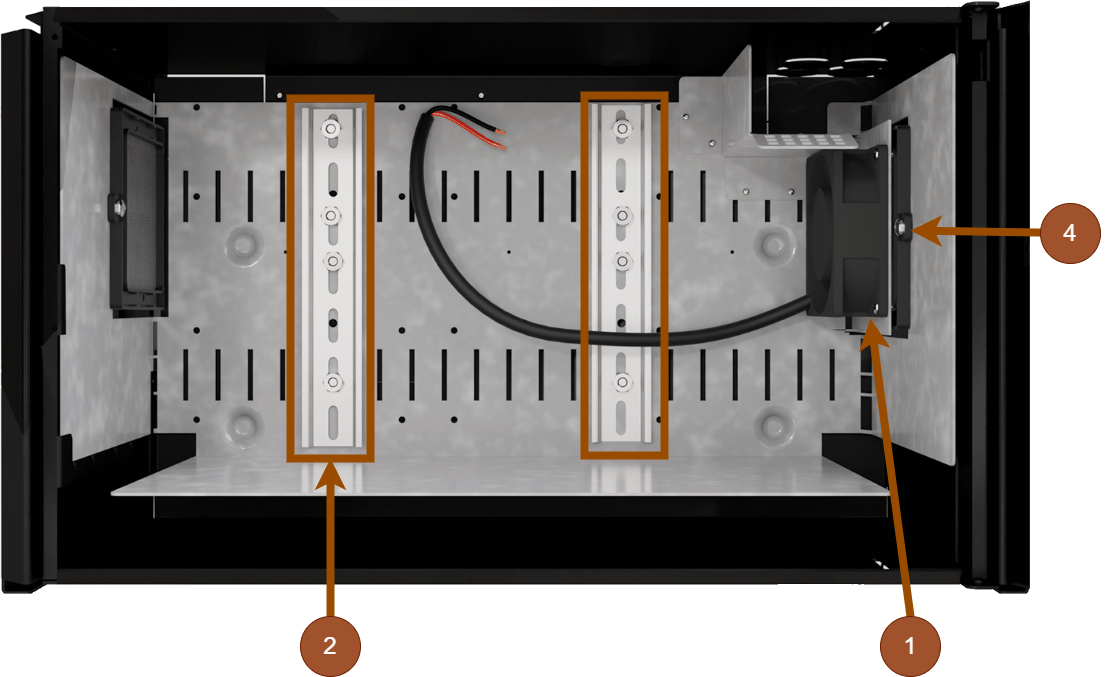

Nei | Forklaring |
|---|---|
1 | Viften skrus med fire plateskruer. |
2 | Monter DIN-skinner med fire skruer og muttere i hver DIN-skinne. |
3 | - |
4 | Ventilasjonsrister settes i holdere og skrus fast i metallplater. |
Innkapsling
Braketter
Medfølgende braketter kan festes på to måter: Ved montering på vegg skal brakettene plasseres i bakkant mot veggen. Ved montering i 19" rack skal brakettene plasseres i forkant på enheten.

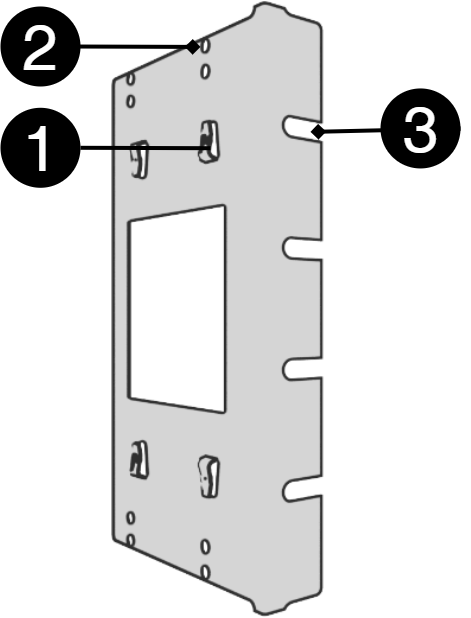

Nummer | Forklaring |
|---|---|
1 | Klips for å feste braketten til innkapslingen. |
2 | Skruehull for å skru braketten fast i innkapslingen. |
3 | Braketten skrus fast på veggen eller i 19" rack. |

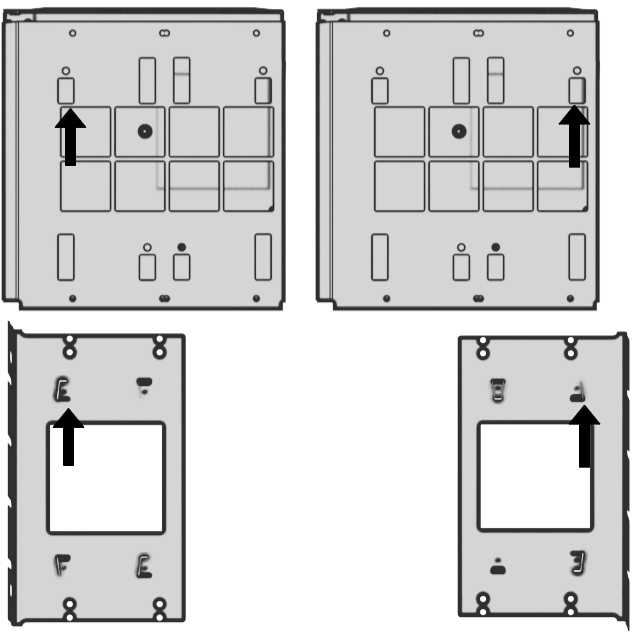

Skyv brakettene på plass
Enheten kan monteres i 19" rack eller på vegg. Medfølgende braketter kan festes på to måter: Ved montering på vegg skal brakettene plasseres i bakkant mot veggen. Ved montering i 19" rack skal brakettene plasseres i forkant på enheten.
Venstre konsoll: vendt mot forsiden for montering i 19" rack.
Høyre konsoll vender mot baksiden for montering på vegg.
Viktig
La det være en klaring på 100 mm rundt luftgitter.
Montering
Bruk egnede skruer for montering på vegg eller i 19" rack. Skruer for montering på vegg eller i rack inngår ikke.
Produktblad - Tekniske data
Produktblad - strømforsyning fra Milleteknik
Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
FLX M Cassette for Sentrion S4 | FM010000000FLX01 | 52 137 15 |
Produktbilde
Navn
Tilbehørsboks for Sentrion S4
Bruksområde
For å installere tilbehør til Sentrion S4 i sitt eget kabinett.
Teknisk beskrivelse
Blikkboks med innsats for å feste tilbehør til DIN-skinne eller innsats.
Vekt
Navn | Netto vekt | Vekt m pakke. |
|---|---|---|
FLX M Cassette for Sentrion S4 | 7,35 kg | 8,25 kg |
Installasjonskrav
Enheten er beregnet for fast installasjon. Aggregatet skal installeres innendørs, miljøklasse 1, omgivelsestemperatur: +5°C – 40°C. Anbefalt omgivelsestemperatur er +15°C - 25°C.
Krav som produktet oppfyller
CE: | CE-direktivet ifølge: 765/2008 |
Miljø | REACH Regulation: Directive 1907/2006, WEEE Regulation: Directive 20021961E, RoHS Regulation: Directive 2015/863 |
Begrensninger
Da enhetens detaljer ikke er montert, er det installatørens ansvar at disse og komponenter monteres sikkert og riktig. Hvis 230 V trekkes inn i produktet, skal komponentene, platen og døren jordes.
Garanti
Produksjon, levetid, miljøpåvirkning og resirkulering
Produsert av Milleteknik i Partille, Sverige.
Lenke til den nyeste informasjonen
Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Oppdatert uten varsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
