FLX M -kotelo sisäkkeellä lisävarusteita varten Sentrion S4:lle.
Tuotekuva
Nimi, artikkelinumero ja sähköpostiosoite
Nimi | Tuotenumero | Sähköpostinumero |
|---|---|---|
FLX M Cassette for Sentrion S4 | FM010000000FLX01 | 52 137 15 |

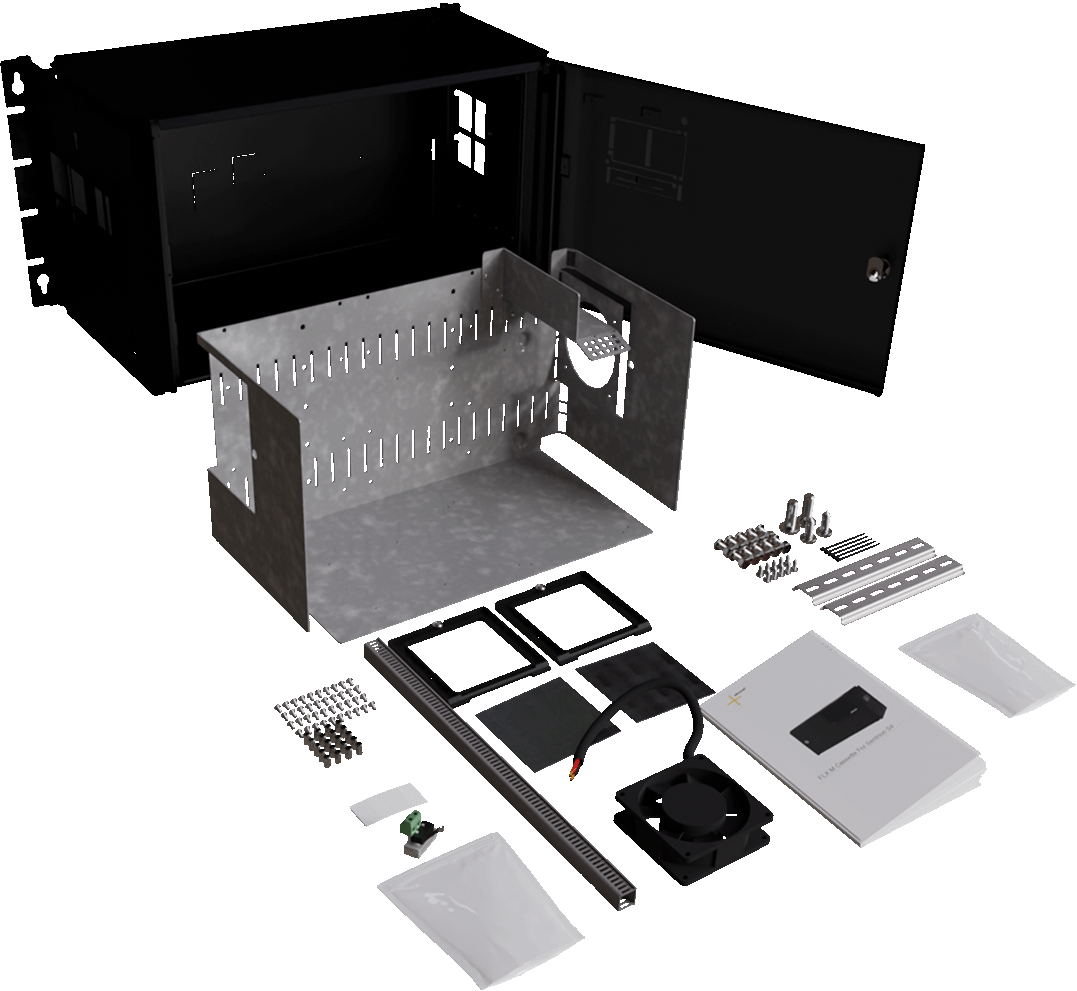

Mitä sen mukana tulee?
Ei | Selitys |
|---|---|
1 | Pussi. |
1.1 | 10 kpl ruuvia, M5x6 ja lukkomutteri, M5. |
1.2 | Kaksi ruuvia, M5x16 ja kaksi ruuvia, M5x6. |
1.3 | Kymmenen ruuvia, 2,9 mm. |
1.4 | Viisi nippusidettä, 9 mm. |
1.5 | Kaksi DIN-kiskoa, 190 mm. |
2 | Käyttöohje ruotsiksi. |
3 | Tuuletin, 24 V. |
4 | Ilmanvaihtoritilä. |
5 | Pidin tuuletusritileille. |
6 | Kaapelikanava, 400 mm. |
7 | Pussi. |
7.1 | Suojakytkin, 12 V tai 24 V. |
7.2 | Neljä kiinnitystyynyä. |
7.3 | 20 välikappaletta, M3, 10 mm. |
7.4 | 40 kpl TT-ruuvia M3x6. |
8 | Levyn sisäosa. |
9 | FLX M peltilaatikko. |
10 | Kiinnike seinälle tai 19" telineeseen. |
Yleiskuvaus kokoonpanoista

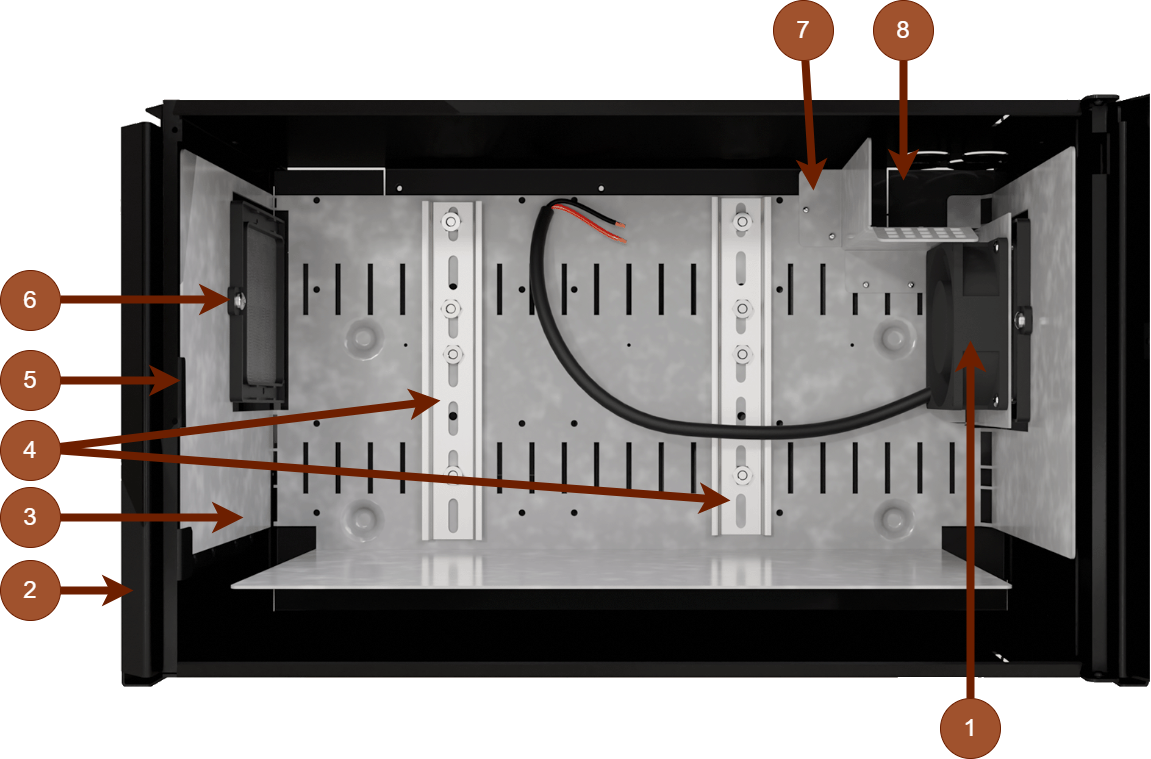

Kuva siitä, kuinka komponentit voidaan koota.

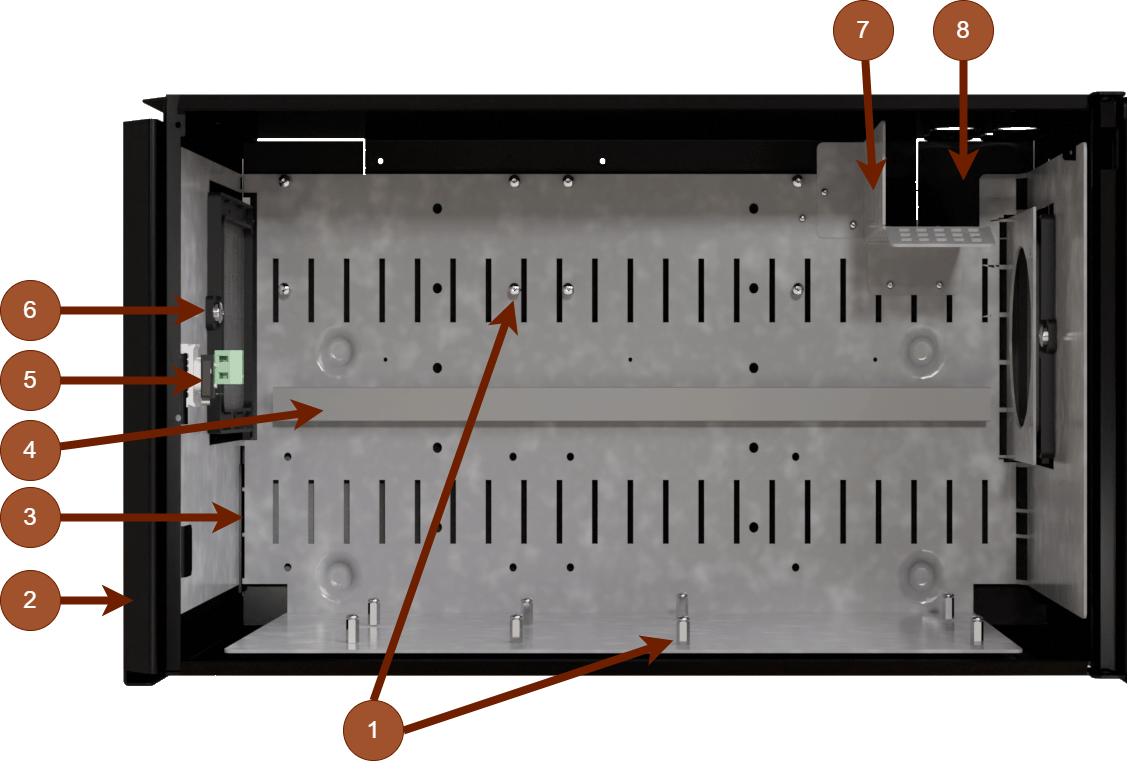

Kuva siitä, kuinka komponentit voidaan koota.
Ei | Selitys Molemmat kokoonpanot | Selitys kokoonpano 1 | Selitys kokoonpano 2 |
|---|---|---|---|
1 | - | Etäisyydet. | Tuuletin. |
2 | Kotelo. | ||
3 | Kasettilevy. | ||
4 | - | Kaapelikanava. | DIN-kiskot. |
5 | Peukalointikontakti, paikka. | ||
6 | Ilmanvaihtoritilä. | ||
7 | Peltikaapelikanava. | ||
8 | Kaapelin sisääntulot. | ||
Asenna mukana toimitetut komponentit

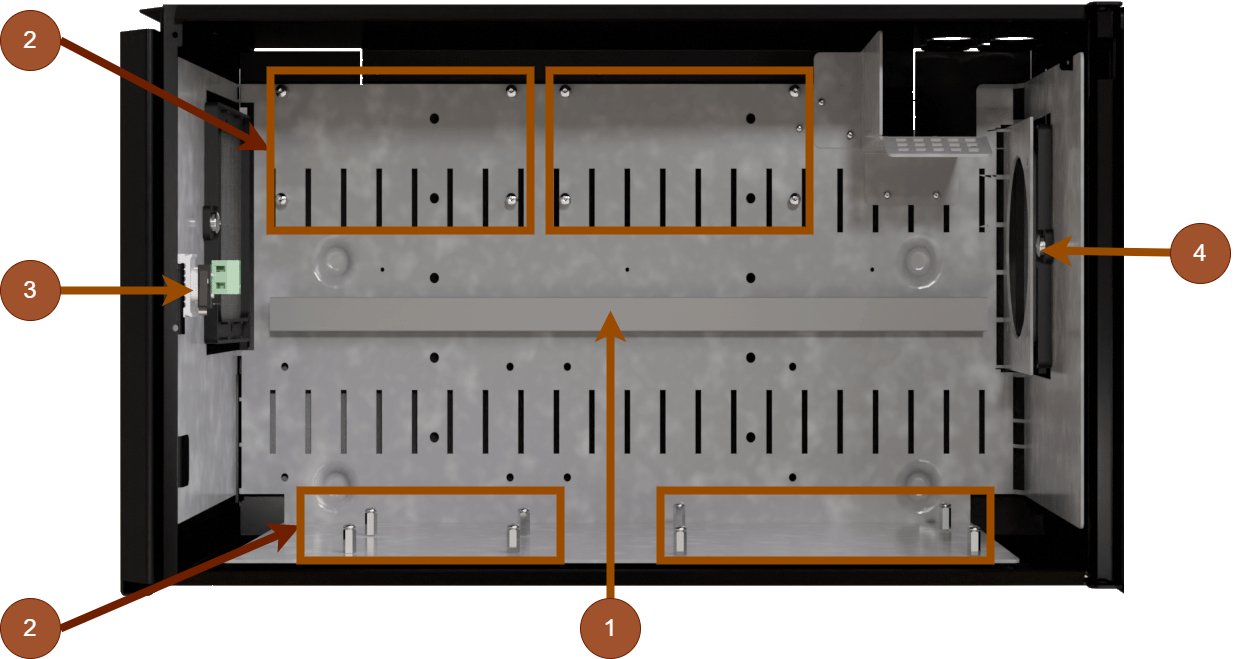

Ei | Selitys |
|---|---|
1 | Kaapelikanava ruuvataan metallilevyyn. |
2 | Asenna välilevyt ja ruuvaa levylle. Etäisyydet ruuvataan molemmilta puolilta. Käytä kahta ruuvia per välikappale. |
3 | Peukalointikosketin painetaan kotelossa olevaan levykielekkeeseen. |
4 | Tuuletusritilät asetetaan pidikkeisiin ja ruuvataan metallilevyyn. |

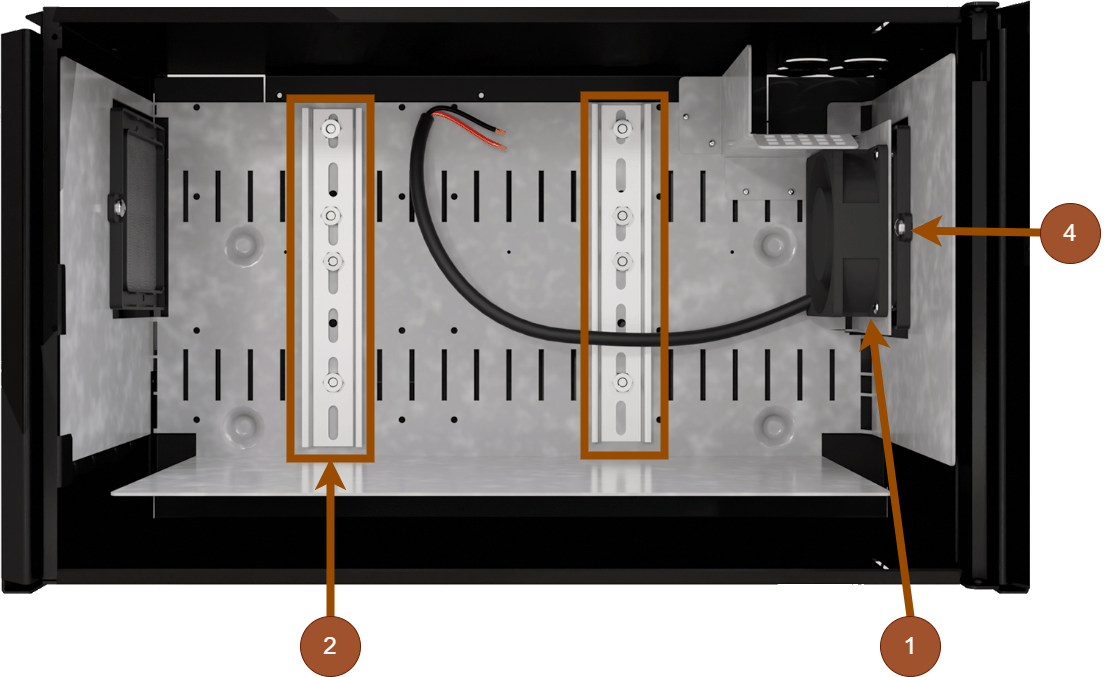

Ei | Selitys |
|---|---|
1 | Tuuletin ruuvataan neljällä metallilevyruuvilla. |
2 | Asenna DIN-kiskot neljällä ruuvilla ja mutterilla jokaiseen DIN-kiskoon. |
3 | - |
4 | Tuuletusritilät asetetaan pidikkeisiin ja ruuvataan metallilevyyn. |
Kotelo
Konsoli
Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kiinnikkeiden on oltava taaksepäin kohti seinää. 19" telineeseen asennettaessa kiinnikkeen on oltava laitteen etureunassa.

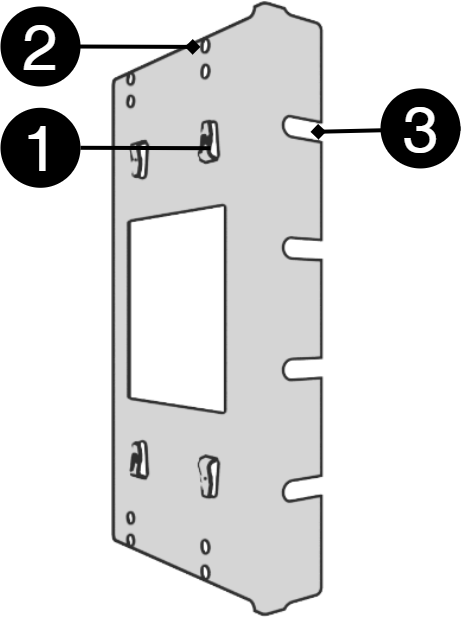

Nro | Selitys |
|---|---|
1 | Sinkilä kiinnikkeessä, joka kiinnittää kiinnikkeen koteloon. |
2 | Ruuvin reikä - voidaan käyttää kiinnikkeen kiinnittämiseen koteloon. |
3 | Kiinnike ruuvataan kiinni seinään tai 19" telineeseen. |
Kiinnikkeiden työntäminen paikoilleen

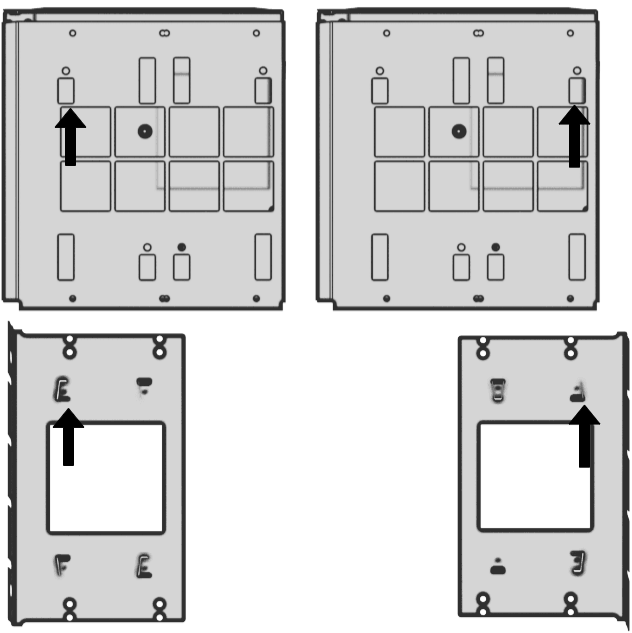

Laite voidaan asentaa 19" telineeseen tai seinälle. Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kiinnikkeiden on oltava taaksepäin kohti seinää. 19" telineeseen asennettaessa kiinnikkeen on oltava laitteen etureunassa.
Vasen kiinnike: eteen päin 19" telineeseen asentamista varten.
Oikea kiinnike taakse päin seinäkiinnitystä varten.
Tärkeää
Jätä ilmasäleikön ympärille 100 mm vapaata tilaa.
Asennus
Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä
Nimi, artikkelinumero ja sähköpostiosoite
Nimi | Tuotenumero | Sähköpostinumero |
|---|---|---|
FLX M Cassette for Sentrion S4 | FM010000000FLX01 | 52 137 15 |

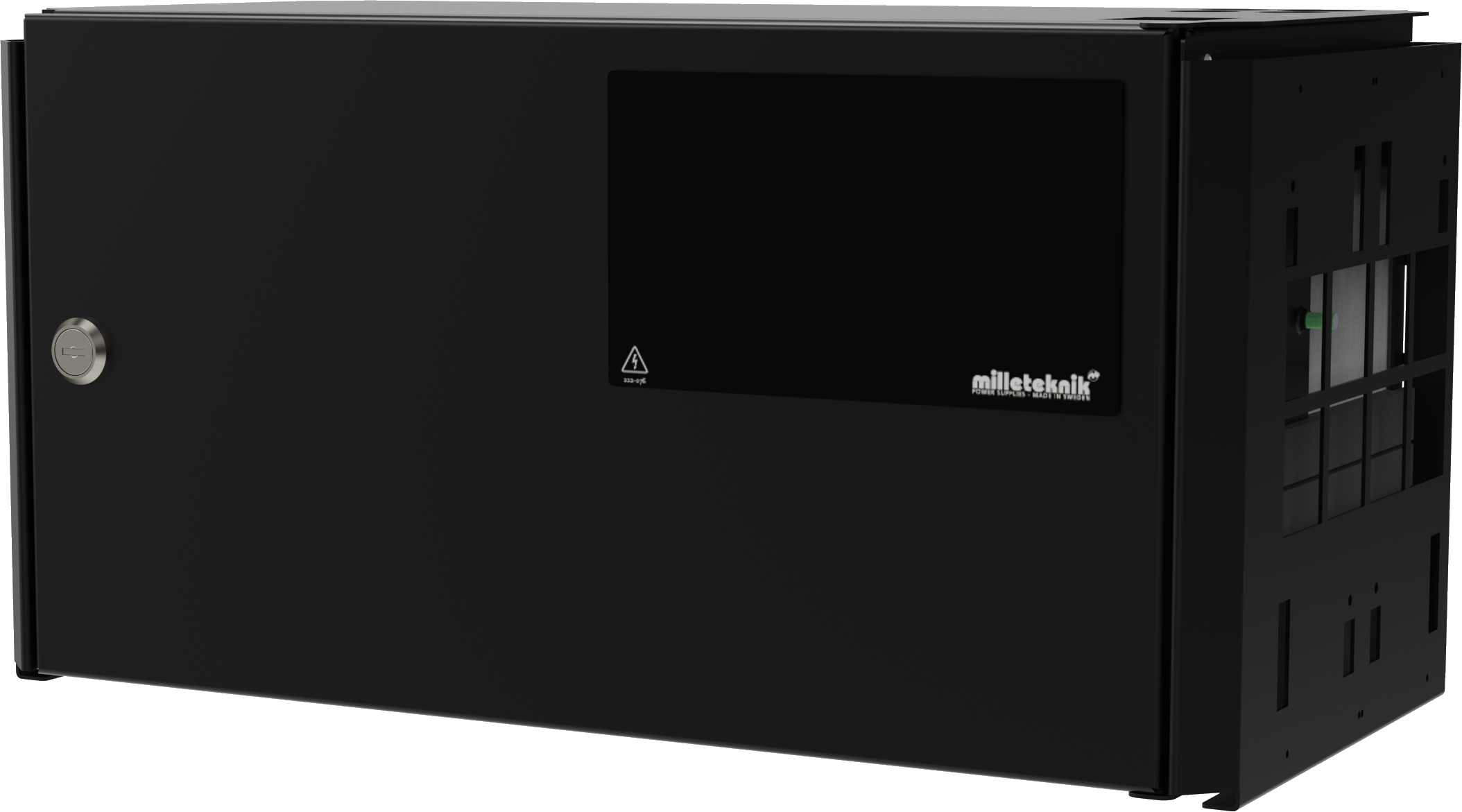

Tuotekuva
Nimi
Tarvikelaatikko Sentrion S4:lle
Käyttöalue
Sentrion S4:n lisävarusteiden asentaminen omaan koteloonsa.
Tekninen kuvaus
Peltilaatikko sisäkkeellä lisävarusteiden kiinnittämiseen DIN-kiskoon tai -kiskoon.
Paino
Nimi | Nettopaino | Paino m pakkauksessa. |
|---|---|---|
FLX M Cassette for Sentrion S4 | 7,35 kg | 8,25 kg |
Asennusvaatimukset
Laite on tarkoitettu kiinteään asennukseen. Laite tulee asentaa sisätiloihin, ympäristöluokka 1, ympäristön lämpötila: +5°C – 40°C. Suositeltu ympäristön lämpötila on +15°C - 25°C.
Määräykset ja sertifioinnit
CE: | CE-direktiivi 765/2008 |
Ympäristö | REACH-asetus: Direktiivi 1907/2006, WEEE-asetus: Direktiivi 2002/96/EY, RoHS-asetus: Direktiivi 2015/863 |
Rajoitukset
Koska yksikön osia ei ole koottu, on asentajan vastuulla, että nämä ja komponentit kootaan turvallisesti ja oikein. Jos tuotteeseen vedetään 230 V, komponentit, levy ja ovi on maadoitettava.
Takuu
Valmistus, käyttöikä, ympäristövaikutukset ja kierrätys
Valmistaja Milleteknik Partillessa, Ruotsissa.
Linkki uusimpiin tietoihin
Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.
Tietoja näistä tiedoista
Kaikki tiedot julkaistaan mahdollisten virheiden varassa. Päivitetty ilman erillistä ilmoitusta. Käännös ei ole fakta-/kielitarkistettu, eikä sitä tule käyttää perustana tai laskelmissa. Katso oikeat tiedot ruotsinkielisestä alkuperäisestä. |
