Tekniska specifikationer Relay card NOVA series PRO1
![Larmkort_till_PRO1.png](image/uuid-b3d3f7e3-93ed-d747-ce92-4f8165091aab.png)
Med tre reläutgångar för system som levererats med PRO1-moderkort.
Montering
![PRO1_LK_inkoppling.png](image/uuid-23d29649-0cf0-01dd-cbcd-15a15feaeaba.png)

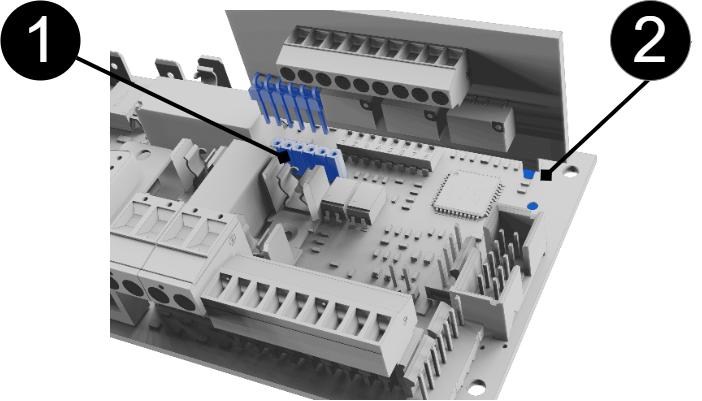

Kortet monteras mot mötande stiftlist (1).
Kortet stabliseras genom att trycka fast kortet så att piggen möter hålet (2).
Kortbeskrivning och anslutningar
![PRO1_LK_m_siffror.png](image/uuid-b6722212-a44f-9fcd-a67b-8863d6d7476d.png)
Nr | Förklaring |
---|---|
1 | Stiftlist |
2 | Nätbortfallslarm: NC/CO/NC. |
3 | Summalarm: : NC/CO/NC. |
4 | Larm för låg systemspänning : NC/CO/NC. |
Tekniska data
Artikelnummer | A-AL0024TEQ01 |
Produktbeskrivning | Tillvalskort till PRO1 med tre relä. |
Larm, nätavbrott (relä 1) | NC/CO/NO |
Larm, summalarm, (relä 2) Summalarm: Säkringsfel, sabotagabrytare, laddarfel överspänning, laddarfel underspänning, cellfel / ej anslutet batteri, låg batterispänning vid nätavbrott, åldrat batteri. | NC/CO/NO |
Larm, låg systemspänning (relä 3) | NC/CO/NO |
Om översättning av detta dokument
Bruksanvisning och andra dokument är i originalspråk på Svenska. Andra språk är maskinöversatta och ej granskade, fel kan förekomma.
Om detta dokument
Dokumentets artikelnummer: 350-025
Detta dokument kan ändras utan föregående meddelande.
Alla uppgifter publiceras med reservation för tryckfel.
