Tekniska specifikationer: MOVEO Communication Kit

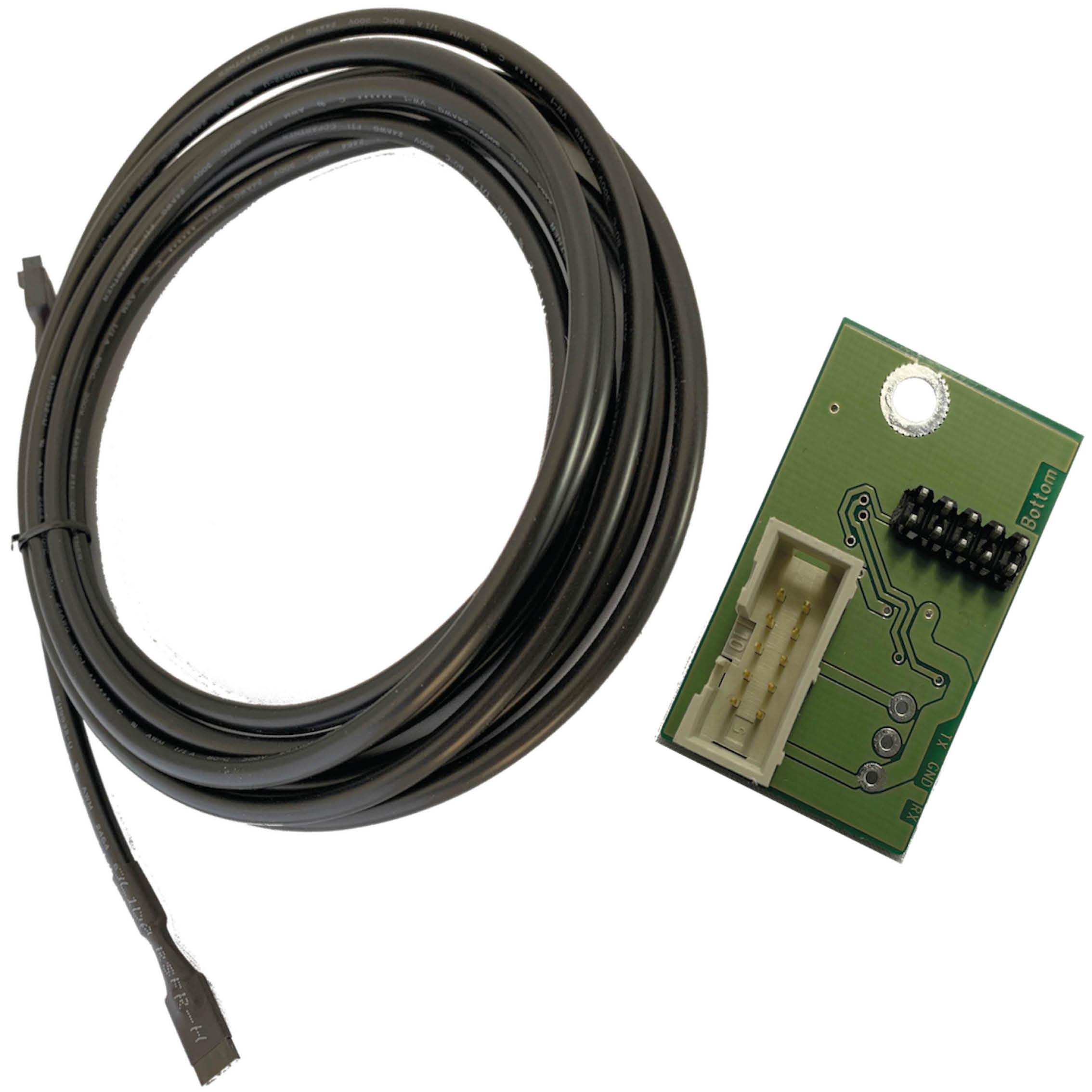

Tillvalskort och kablel för montering i NOVA Serien. Tre meters kabel för anslutning till Integra MOVEO / MOVEO XL. Används för kommunikation emellan NOVA-serien och Integra MOVEO / MOVEO XL.
Bruksanvisning i original: 350-198
Inkoppling av kabel på RS-232
Kabel skall sitta på:
PRO2 v3 på larmkort: J1
PRO3 på RS-232-kort: J7

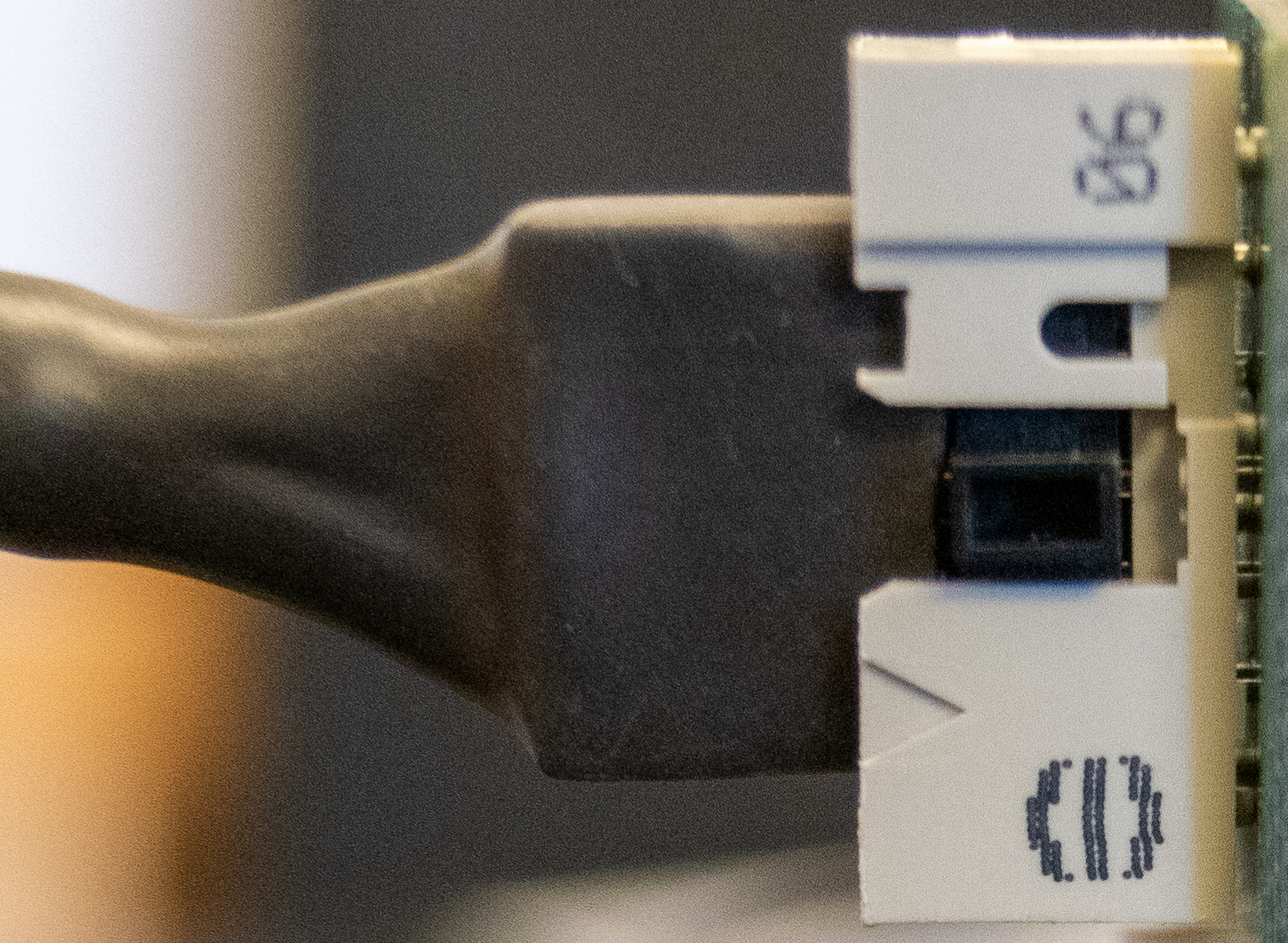

Kabeln kan bara sitta på ett sätt i kortet.
 |
Montering på Moderkort; PRO2 V3

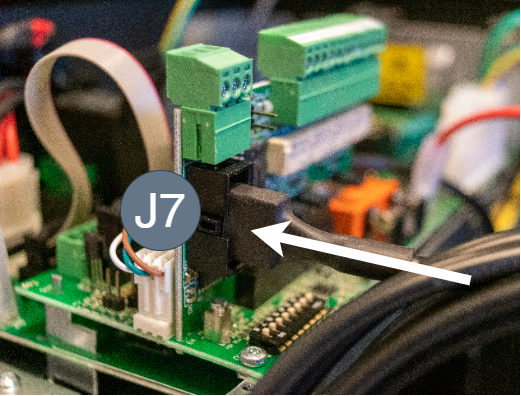

Kabel skall kopplas in på J7 på larmkortet som sitter på PRO2 V3.
Batteribackupen bör vara spänningslös vid montering.
Tryck fast kabel och säkra med buntband.
Montering på moderkort

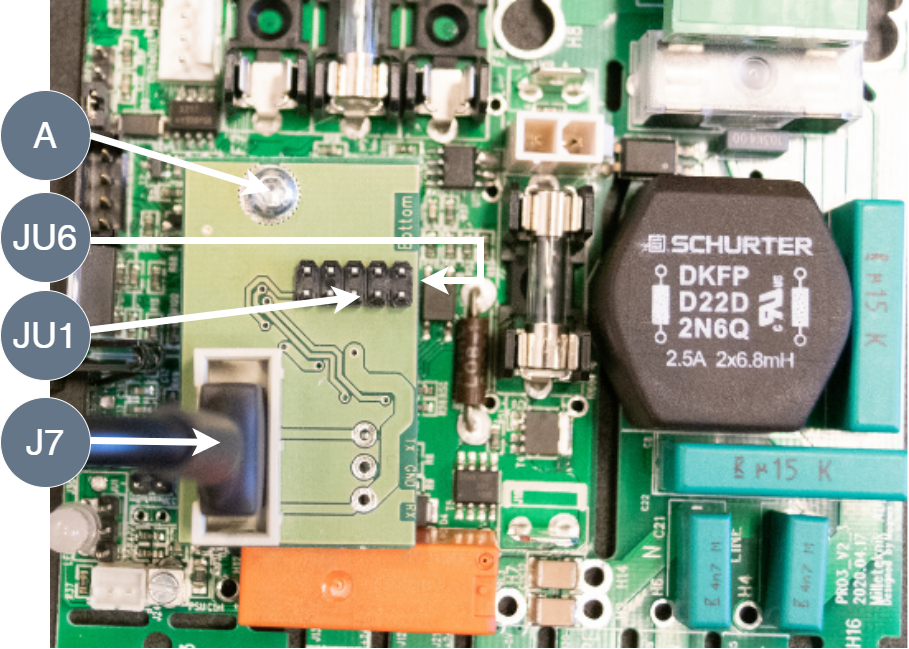

Hur kortet skall monteras på moderkortet, PRO3.
Viktigt
Batteribackup bör vara spänningslös vid montering och inkoppling av kortet.
Tryck fast kortet och skruva sedan fast det (A).
Anslut kabel på J7.
 |
Markering | Förklaring |
|---|---|
J7 | Anslutning för kabel |
JU1 | Stiftlist på RS-232 kortet |
JU6 | Anslutning stiftlist på moderkort |
A | Skruv. |
Om RS-232
RS-232 är en seriell databuss för dataöverföring till överordnat system. Genom att koppla in RS-232 till huvudkortet är det möjligt att via överordnat system läsa information om batteribackupen, batterier och dess status.
Hur vet jag vilket moderkort batteribackupen har?

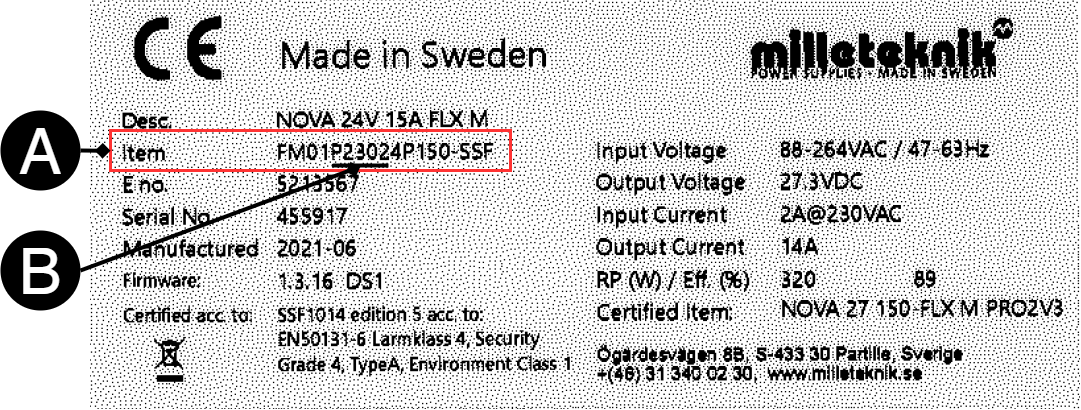

På batteribackupen sitter en CE-etikett, på andra raden står Item (artikelnummer) och i det fjärde tecket är ett P. P tillsammans med de efterföljande tre sifforrna anger vilket moderkort batteribackupen har.
Bokstav | Item- / artikelnummer (A) | Moderkort |
|---|---|---|
B | xxxxP200xxxxxx | PRO2 |
B | xxxxP230xxxxxx | PRO2 v4 |
B | xxxxP300xxxxxx | PRO3 |
Saknas Item- /artikelnummer är enheten av en modell tillverkad innan 2020-04. | ||
Kretskort RS-232 - Tekniska Data
Produktbeskrivning, kretskort: | RS-232 är ett tillvalskort som möjliggör kommunikation till överordnad system via RS-232. |
Artikelnummer: | A-CA0024RS232KIT01 |
Kortnamn: | RS-232 |
Version: | 1.0 |
Mått, kretskort: | 45 mm x 22 mm |
Egenförbrukning | N/A |
Produkten passar i: | Batteribackuper med PRO2 v3 och PRO3-moderkort. |
Kabel kopplas från battteribackup till: | Integra MOVEO / MOVEO XL |
kabellängd: | 3 meter, |
Indikering: | Nej |
Kabel: | För inkoppling i Integra MOVEO / MOVEO XL. |
Färg på kabel: | Svart. |
Kabel passar i (batteribackup): | RS-232 kort (till PRO3) och i larmkort på PRO2 v3. |
Notera
Svart kabel passar till batteribackuper som har PRO3 och PRO2 v3.
Batteribackuper som har PRO2 som moderkort skall ha grå kabel. (Finns via Bravis, artikelnummer 44289909).
Om översättning av detta dokument
Bruksanvisning och andra dokument är i originalspråk på Svenska. Andra språk är maskinöversatta och ej granskade, fel kan förekomma.
