Tekniske spesifikasjoner: MOVEO Communication Kit

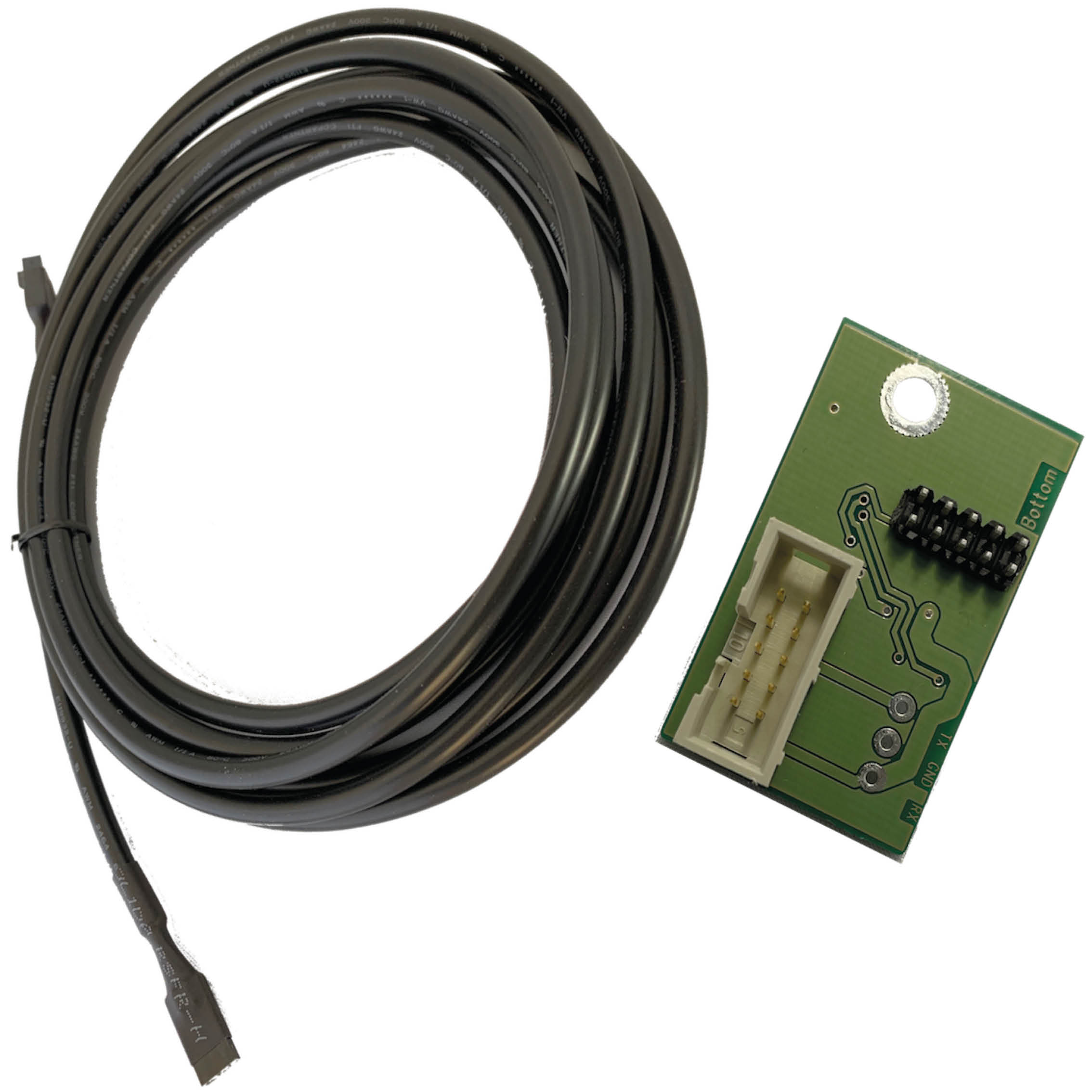

Valgfritt kort og kabel for installasjon i NOVA-serien. Tre meter kabel for tilkobling til Integra MOVEO / MOVEO XL. Brukes til kommunikasjon mellom NOVA-serien og Integra MOVEO / MOVEO XL.
Bruksanvisning i original: 350-198
Tilkobling av kabel på RS-232
Kabel må sitte på:
PRO2 v3 på alarmkort: J1
PRO3 på RS-232-kort: J7
Kabelen kan bare sitte på én måte i kortet.
 |

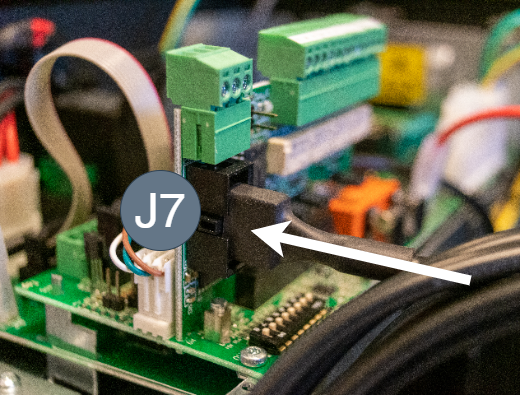

Montering på hovedkort; PRO2 V3
Kabel må kobles til J7 på alarmkortet som er på PRO2 V3.
Batteribackupen bør være strømløs under installasjonen.
Trykk kabelen godt og fest den med kabelbånd.

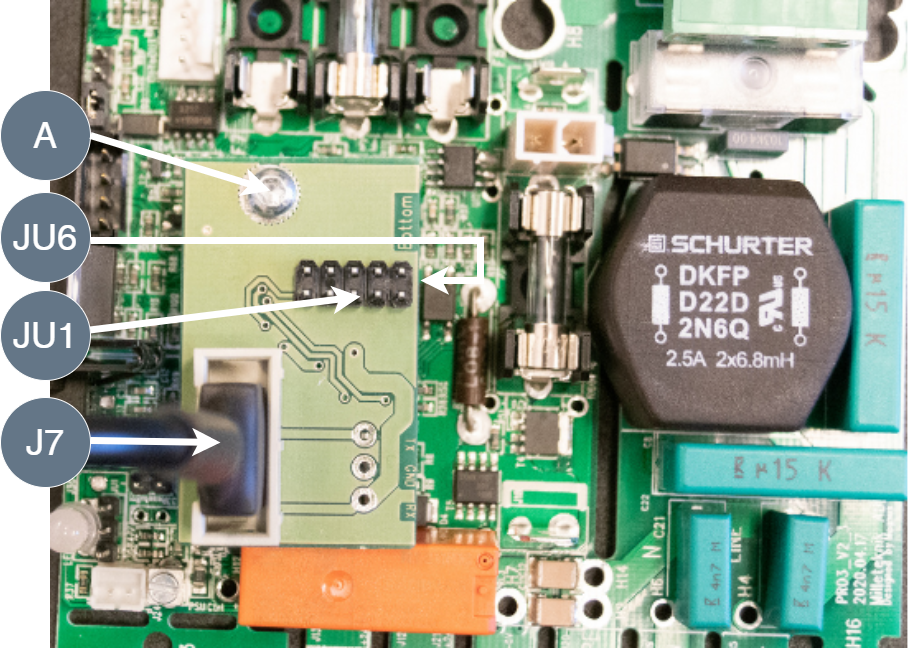

Montering på hovedkort
Slik monterer du kortet på hovedkortet, PRO3.
Viktig
Batteribackup skal være strømløs når kortet monteres og kobles til.
Skyv brettet på plass og skru det så fast (A).
Koble kabelen til J7.
 |
Merking | Forklaring |
|---|---|
J7 | Tilkobling for kabel |
JU1 | Pin stripe på RS-232-kortet |
JU6 | Tilkoblingsstiftstrimmel på hovedkortet |
A | Skru. |
Om RS-232
RS-232 er en seriell databuss for dataoverføring til overordnet system. Ved å koble RS-232 til hovedkortet er det mulig å lese informasjon om batteribackup, batterier og dens status via overordnet system.

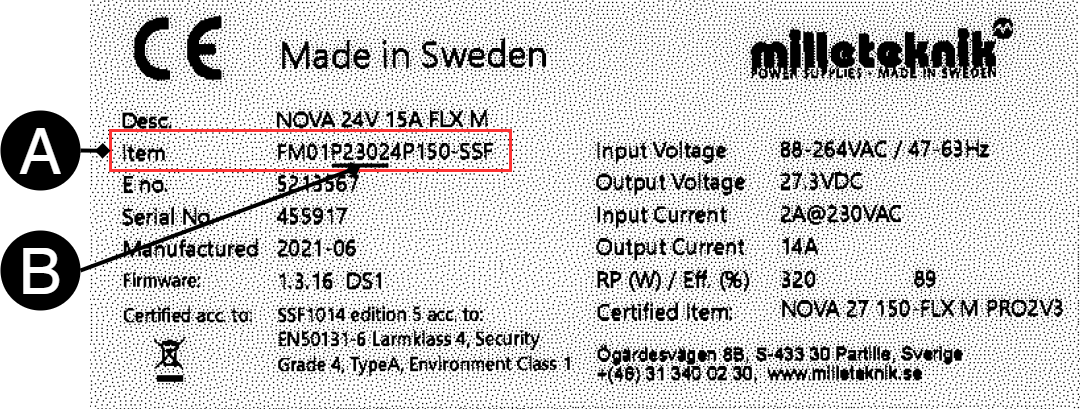

Hvordan vet jeg hvilket hovedkort batteribackupen har?
På batteribackupen er det CE-merke, på den andre linjen står det Punkt (artikkelnummer) og i fjerde tegn står en P. P sammen med følgende tre tall indikerer hvilket hovedkort batteribackupen har.
Brev | Varenummer (A) | Hovedkort |
|---|---|---|
B | xxxxP200xxxxxx | PRO2 |
B | xxxxP230xxxxxx | PRO2 v4 |
B | xxxxP300xxxxxx | PRO3 |
Manglende varenummer er enheten til en modell produsert før 2020-04. | ||
Kretskort RS-232 - Tekniske data
Produktbeskrivelse, kretskort: | RS-232 er et valgfritt kort som muliggjør kommunikasjon til overordnet system via RS-232. |
Artikkelnummer: | A-CA0024RS232KIT01 |
Kortnavn: | RS-232 |
Versjon: | 1.0 |
Dimensjoner, kretskort: | 45 mm x 22 mm |
Eget forbruk | N/A |
Produktet passer inn i: | Batterisikkerhetskopier med PRO2 v3 og PRO3 hovedkort. |
Kabel kobles fra batteribackup til: | Integra MOVEO / MOVEO XL |
kabel lengde: | 3 meter, |
Indikasjon: | Nei |
Kabel: | For tilkobling til Integra MOVEO / MOVEO XL. |
Farge på kabel: | Svart. |
Kabel passer inn (batteri backup): | RS-232-kort (for PRO3) og i alarmkort på PRO2 v3. |
Notat
Svart kabel passer til batteribackups som har PRO3 og PRO2 v3.
Batteribackuper som har PRO2 som hovedkort må ha en grå kabel. (Tilgjengelig via Bravis, artikkelnummer 44289909).
Om oversettelse av dette dokumentet
Brukerhåndbok og andre dokumenter er på originalspråket på svensk. Andre språk er maskinoversatt og ikke gjennomgått, feil kan oppstå.
