Tekniset tiedot: MOVEO Communication Kit
Valinnainen kortti ja kaapeli asennettavaksi NOVA-sarjaan. Kolmen metrin kaapeli liittämistä varten Integra MOVEO / MOVEO XL. Käytetään tiedonsiirtoon NOVA-sarjan ja Integra MOVEO / MOVEO XL:n välillä.
Käyttöohje alkuperäisessä: 350-198
Kaapelin liitäntä RS-232:lle
Kaapelin tulee istua:
PRO2 v3 hälytyskortilla: J1
PRO3 RS-232-kortilla: J7

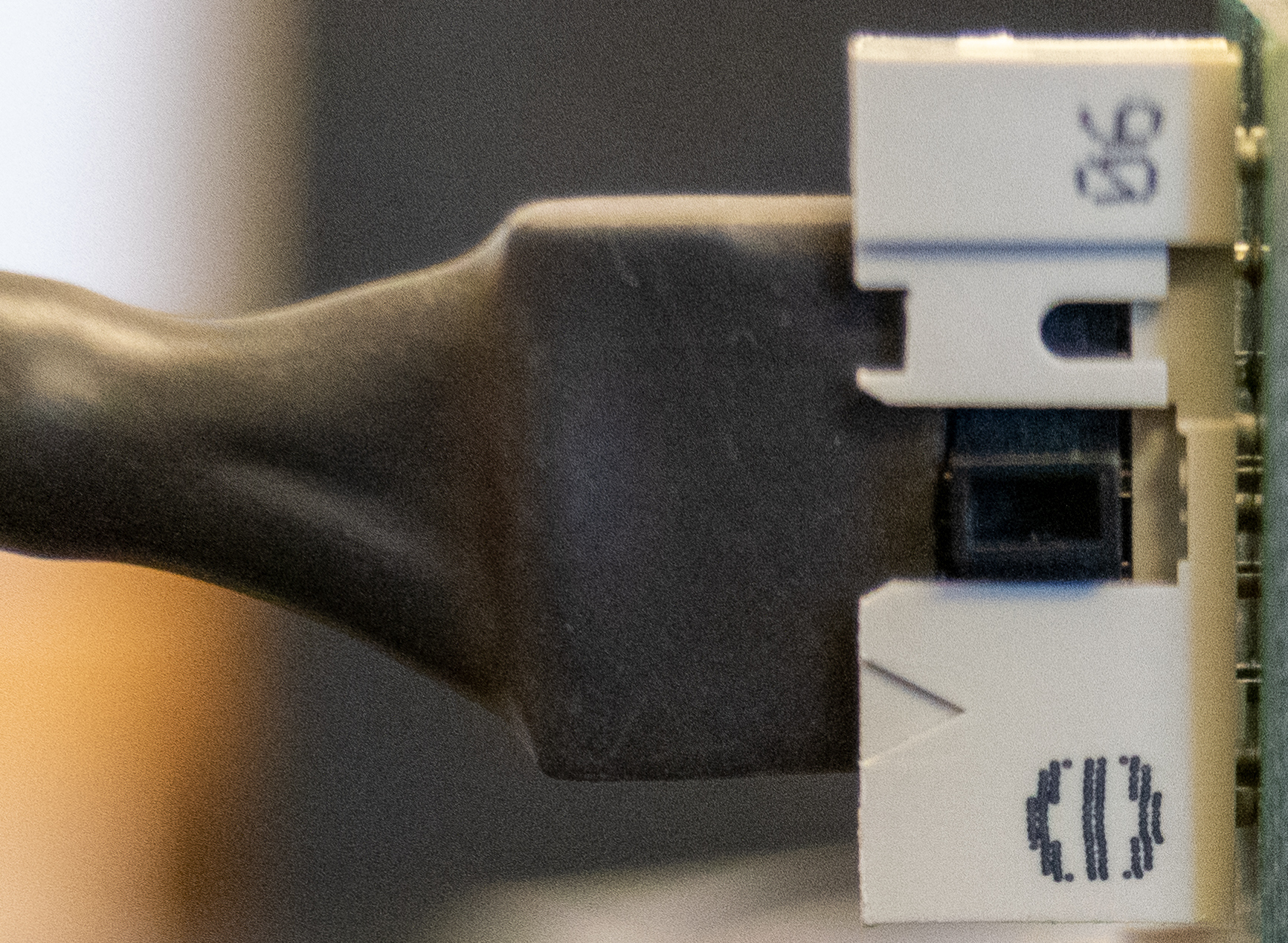

Kaapeli voi istua kortissa vain yhdellä tavalla.
 |

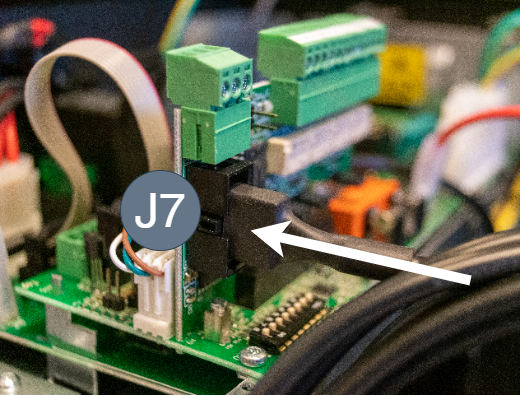

Asennus emolevylle; PRO2 V3
Kaapeli on liitettävä PRO2 V3:ssa olevan hälytyskortin liitäntään J7.
Akun varavirtalähteen tulee olla jännitteettömänä asennuksen aikana.
Paina kaapeli tiukasti ja kiinnitä nippusiteillä.

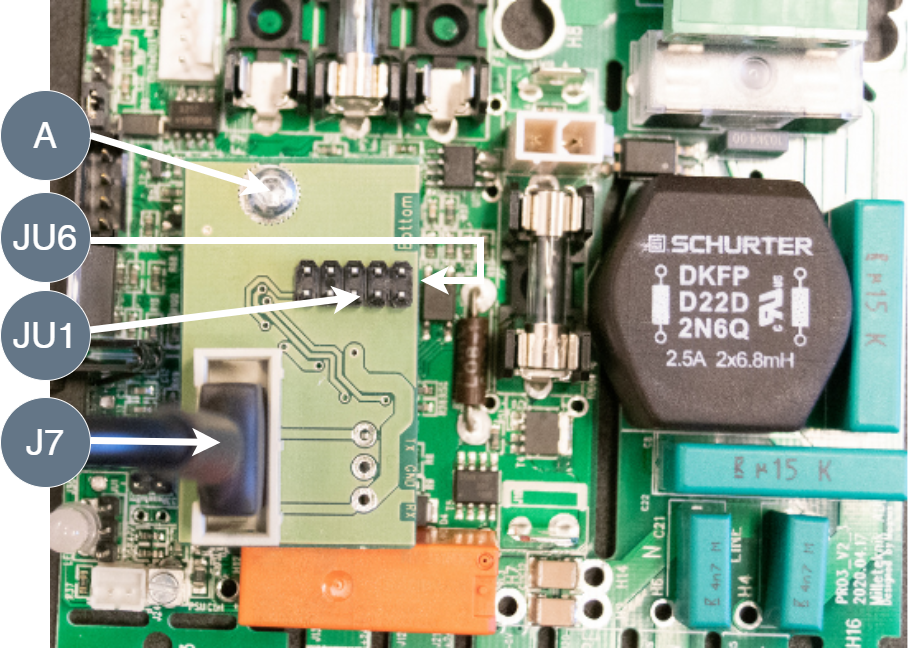

Asennus emolevylle
Kuinka asentaa kortti emolevylle, PRO3.
Tärkeää
Varaparistosta tulee olla jännitteetön, kun kortti asennetaan ja kytketään.
Työnnä levy paikalleen ja ruuvaa se sitten kiinni (A).
Liitä kaapeli J7:ään.
 |
Merkintä | Selitys |
|---|---|
J7 | Liitäntä kaapelille |
JU1 | Pin-nauha RS-232-kortissa |
JU6 | Emolevyn liitäntänastalista |
A | Ruuvi. |
Tietoja RS-232:sta
RS-232 on sarjaväylä tiedonsiirtoon pääjärjestelmään. Kytkemällä RS-232 emolevyyn, on mahdollista lukea tietoja akun varauksesta, akuista ja niiden tilasta superior-järjestelmän kautta.

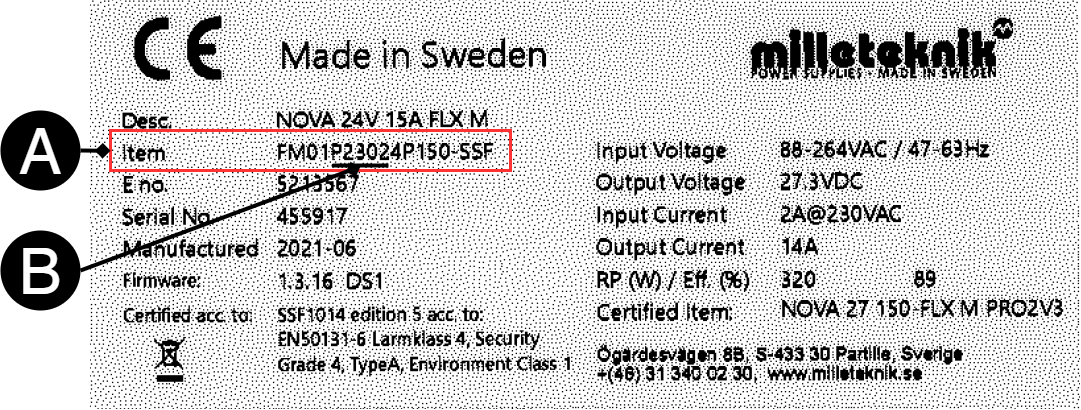

Mistä tiedän, mikä emolevy akkuvarmuuskopiossa on?
Akun varmistuskopiossa on CE-merkki, toisella rivillä lukee Tuote (artikkelinumero) ja neljännessä merkissä on P. P yhdessä kolmen seuraavan numeron kanssa ilmaisee, mikä emolevy akkuvarmistuskopiossa on.
Kirje | Tuotenumero (A) | Emolevy |
|---|---|---|
B | xxxxP200xxxxxx | PRO2 |
B | xxxxP230xxxxxx | PRO2 v4 |
B | xxxxP300xxxxxx | PRO3 |
Puuttuva tuotenumero on ennen vuotta 2020-04 valmistetun mallin yksikkö. | ||

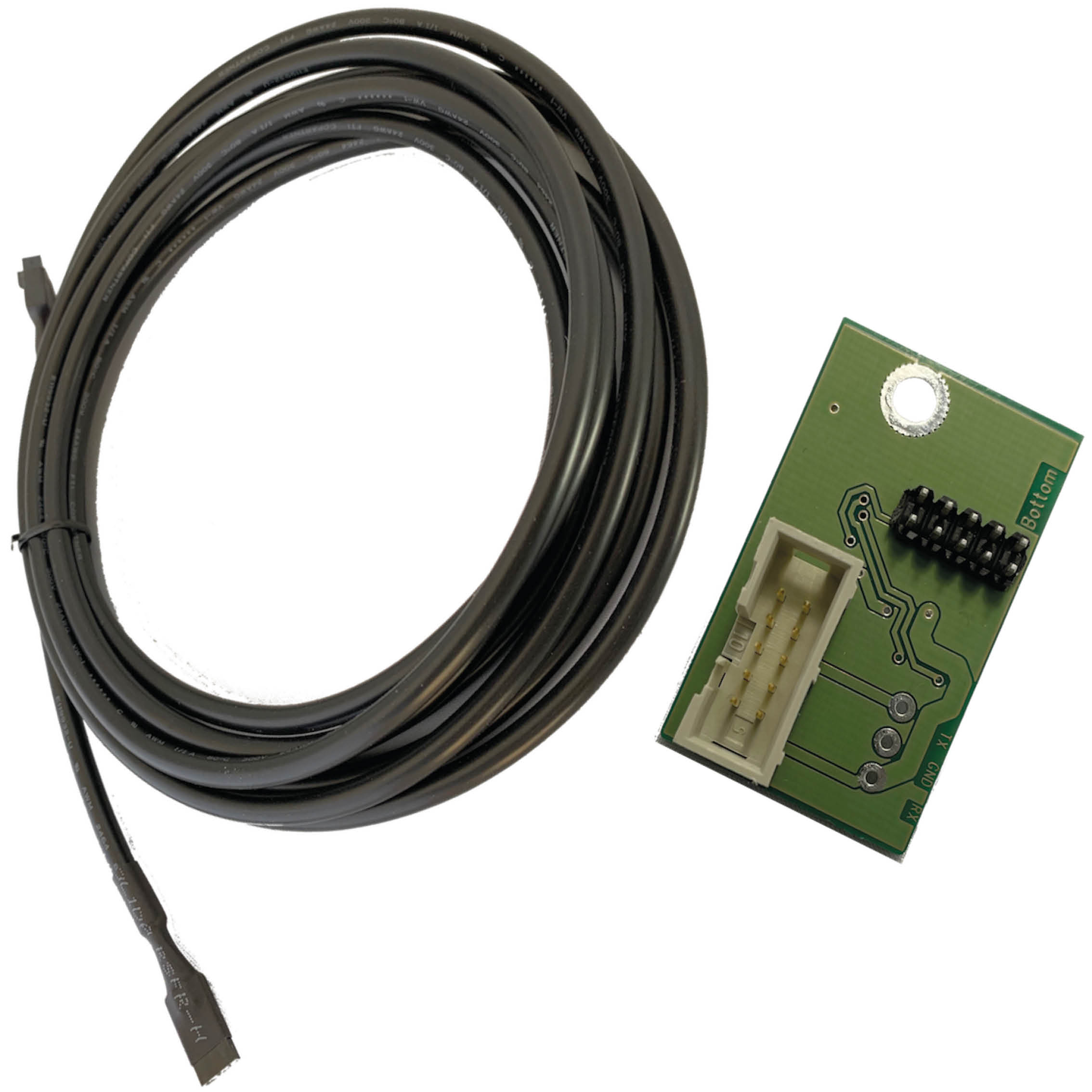

Piirikortti RS-232 - Tekniset tiedot
Tuotekuvaus, piirilevy: | RS-232 on valinnainen kortti, joka mahdollistaa tiedonsiirron korkeamman tason järjestelmään RS-232:n kautta. |
Tuotenumero: | A-CA0024RS232KIT01 |
Kortin nimi: | RS-232 |
Versio: | 1.0 |
Mitat, piirilevy: | 45mm x 22mm |
Oma kulutus | Ei käytössä |
Tuote sopii: | Akkuvarmistus PRO2 v3- ja PRO3-emolevyillä. |
Kaapeli on kytketty akkuvarmistuksesta: | Integra MOVEO / MOVEO XL |
kaapelin pituus: | 3 metriä, |
Indikaatio: | Ei |
Kaapeli: | Yhdistettäväksi Integra MOVEO / MOVEO XL:ään. |
Kaapelin väri: | Musta. |
Kaapeli sopii (akkuvara): | RS-232-kortti (PRO3:lle) ja hälytyskortti PRO2 v3:lle. |
Huomaa
Musta kaapeli sopii akkuvarmistuksiin, joissa on PRO3 ja PRO2 v3.
Akkuvarmistuskopioissa, joissa emolevynä on PRO2, on oltava harmaa kaapeli. (Saatavilla Bravisin kautta, tuotenumero 44289909).
Tietoja tämän asiakirjan kääntämisestä
Käyttöohje ja muut asiakirjat ovat ruotsiksi alkuperäiskielellä. Muut kielet käännetään koneellisesti, eikä niitä tarkisteta, virheitä saattaa ilmetä.
