Om korten
Korten möjliggör tidfördröjning av nätavbrottslarm.
Viktigt
Korten är ej certifierade, vare sig för sig eller tillsammans med produkten. Certifikat för produkten omfattar alltså ej dessa kort. Installation sker på eget ansvar och den som installerar skall informera ägaren / driftsansvarig av brandlarmet på att detta kan påverka certifikats giltlighet.

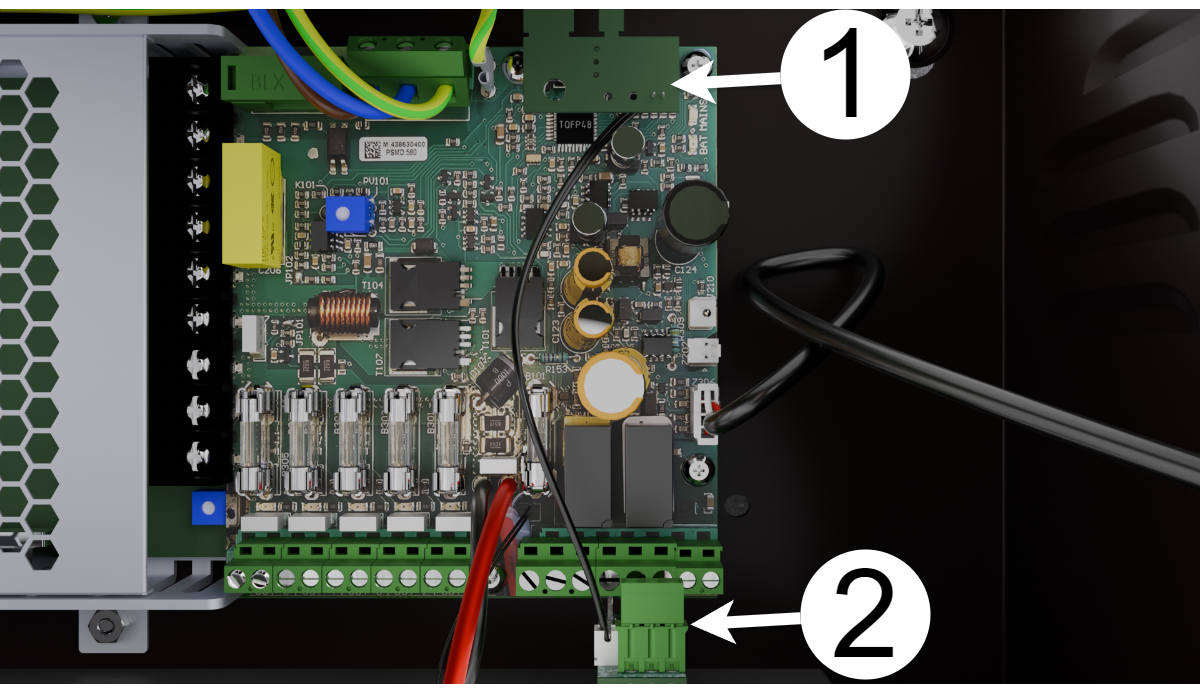

Montering i EN54 24V 1,5A MX S och EN54 24V 5,5A MX M
Det kortare kortet monteras på 6-polig kontakt (G201) på moderkortet.
Det längre kortet monteras med stiften på MAINS FLT på moderkortet.
Montering i EN54 24V 7,5A MX L
Det kortare kortet monteras på 6-polig kontakt (G203) på moderkortet.
Det längre kortet monteras med stiften på MAINS FLT på moderkortet.
Kortbeskrivning och anslutningar
A6 skall kopplas till B2 för att strömmata larmfördröjningskortet (A).
Beteckning | Förklaring |
|---|---|
A | Larmfördröjningskort. |
A1 | Stift för anslutning på moderkort, MAINS FLT. |
A2 | Dip-switch för inställning av tidsfördrörjning av larm. Se tabell för inställningar. |
A3 | Nätavbrott, P4:1 NO |
A4 | Nätavbrott, P4:2 COM |
A5 | Nätavbrott, P4:3 NO |
A6 | Anslutning till B2 - strömmatning till kortet. |
B | Strömmatningskort. |
B1 | Stift för anslutning på 6-polig kontakt på moderkort. |
B2 | Anslutning till A6 - strömmatning till kortet. |
Dip-switch | Läge | Tidsfördröjning, (tiderna är cirkatider). |
|---|---|---|
1-4 | OFF | Ingen tidsfördröjning vid larm. |
1 | ON | 1 minuts larmfördröjning. |
2 | ON | 7 minuter och 30 sekunders larmfördröjning. |
3 | ON | 15 minuters larmfördröjning. |
4 | ON | 30 minuters larmfördröjning. |
Viktigt
Det går inte att kombinera dip-switchar för ny tid. Högsta läge ON är det som ger tidsfördröjning. Exempel: 1 och 3 är ställda till ON det ger då en tidsfördröjning på ca 15 minuter.
Tekniska data
Artikelnummer | A-AL0024C0001 |
E-nummer | 52 577 15 |
Produktbeskrivning | Korten ger möjlighet att fördröja nätavbrottslarm för EN54-MX. |
Kan används i följade produkter | |
Larm, nätavbrott (relä 1) | NC/CO/NO |
Dip-switch 1-4 | ON/OFF ställer larmtid, se tabell. |
Ställbara larmtider | 0-, 1-, 7,5-, 15- eller 30 minuter |
Om översättning av detta dokument
Bruksanvisning och andra dokument är i originalspråk på Svenska. Andra språk kan vara maskinöversatta och/eller ej granskade, fel kan förekomma.
Om detta dokument
Dokumentets artikelnummer: 350-273
Detta dokument kan ändras utan föregående meddelande.
Alla uppgifter publiceras med reservation för tryckfel.
