Asennus
Kortti voidaan toimittaa tehtaalta paristovarmistukseen asennettuna, omassa kotelossaan tai irrallisena korttina.
Fire module 4 outputs i S
Palomoduulin 4 lähdöt toimitetaan koottuna S-koteloon, valmiina asennettavaksi.
Seinäasennus
Asenna kotelo neljällä seinään sopivalla ruuvilla.
Ruuvin kannan ja seinän välisen etäisyyden tulee olla 1,5–2 mm.
Jätä mieluusti 100 mm:n ilmarako laitteen ympärille.
Valinnaisten korttien asennus metallilevylle FLX M tai FLX L
Huomautus
Kuvan kortti on isompi. Tässä muodossa on enemmän kortteja, mutta ne asennetaan samalla tavalla. Tämä tarkoittaa, että kuvassa oleva kortti voi olla eri kuin kortti, jonka aiot asentaa.
Aloita kääntämällä alas paristokotelon levy, johon kortti asettuu, katso kuva.
Ruuvaa levy mukana toimitetulla ruuvilla, jos ruuvi puuttuu, käytä peltiruuvia (2,9 x 6,5) ennen liitäntöjen tekemistä (oikosulun välttämiseksi).
Taita "korvat" alas ja ruuvaa kortti kiinni.
Valinnaisten korttien asennus muovisilla välikkeillä FLX M tai FLX L
Huomautus
Kuvan kortti on isompi. Tässä muodossa on enemmän kortteja, mutta ne asennetaan samalla tavalla. Tämä tarkoittaa, että kuvassa oleva kortti voi olla eri kuin kortti, jonka aiot asentaa.
Napsauta kortti alla olevaan levyyn.
Valinnaisten korttien asennus 19 telinemoduulin pidikkeeseen
Napsauta kortti mihin tahansa asentoon (1-4, ac, kortin muototekijän/koon mukaan).
 |
Lisäkorttien paikat 19 telinemoduulin pidikkeessä
Paikkojen lukumäärä isomman muotokertoimen piirilevyille: 4 kpl - merkitty kuvassa 1-4.
Paikkoja pienemmille piirilevyille (L-moduuli): 12 kpl - merkitty ac kuvassa. Kuitenkin 8 (vaakasuuntaista) valinnaista korttia on saatavilla enintään (a, c), koska keskimmäiset paikat (b) on sovitettu pystysuuntaisille korteille.
Huomaa
Asentajan vastuulla on ottaa huomioon kaapelien reititys ja pituudet piirilevyjä asennettaessa.
Oikeassa yläkulmassa on kortti pienemmässä muodossa, istuin ac.
Alhaalla oikealla ovat muoviset päädyt suuremmille korteille. Nämä voivat istua paikoissa 1-4 tai (5) DIN-kiskoon.
Yhteys
Seuraavilla sivuilla kuvataan kortti, sen liittäminen ja muut liitännät ja kokoonpanot.

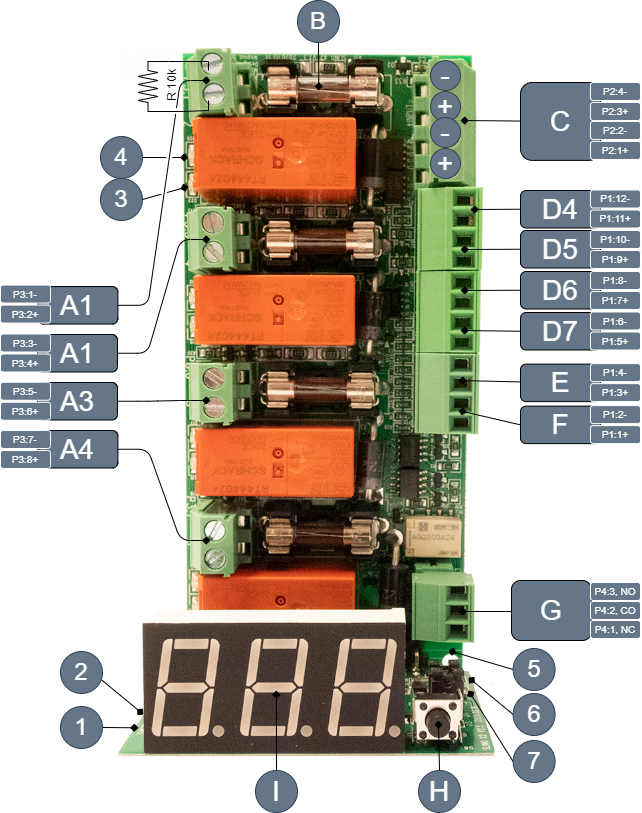

Lyhyt kuvaus Palomoduuli 4 lähtöä
Kuvassa | Piirilevyllä | Selitys |
|---|---|---|
A 1-4 | (R10K vastus) Plus: P3: 2, 4, 6, 8 (hälytyksen sattuessa) Miinus: P3: 1,3, 5, 7 (hälytyksen sattuessa) | Hälytinlaitteen kytkentä silmukalle. Jokaiseen lähtöön on asennettu 10K ohmin vastus. Poista tämä, kun kytket hälytysjärjestelmää, katso Esimerkki piirros silmukoiden liittämisestä Plus-lähtö kortilla on napaisuus hälytyksen sattuessa (vastakohta tunnistustilassa). |
B | F2, F3, F4, F6 | Kuorman kiinnityslaitteet |
C | P2:1-4 | Sisäänkäynti 48 W (kaksoissyöttö). Syöttöjännite. P2:1, P2:3= + (plus). P2:2, P2:4= - (miinus). |
D 1-4 | P1:5-12 | Hälytinlaitteen liitäntä A1-4, katso Kuorman kytkentä Fire-moduulin 4 lähtöihin P1:6, 8, 10, 12= - (miinus). P1:5, 7, 9, 11= + (plus). |
E | P1:3-4 | Aktivoi kaikki hälytyslaitteiden lähdöt kohdassa A 1-4, jos D on hypätty C:stä. Tulo P1:3-4 ei ole aktivoitu (tehdasasetus). Tulo aktivoidaan hyppyjohdolla J13 (7). P1:3= + (plus). P1:4= - (miinus). |
F | P1:1-2 | Aktivoi kaikki hälytyslaitteiden lähdöt A 1-4. Hälytyskeskuksen 24 V tulo aktivoi kaikki lähdöt. P1:1= + (plus). P1:2= - (miinus). |
G | P4:1-3 | Hälytyslähtö P4:1 = NC P4:2 = CO P4:3 = EI |
H | S6 | Paina nappia |
I | J 3 | Näyttö |
Kuvassa | Piirilevyllä | Selitys |
|---|---|---|
1 | J21 | Kun lähdössä 1 ja lähdössä 2 ei ole siltausvirheitä, ne eivät näytä kalibrointi- tai impedanssivirheitä. |
2 | J16 | Ei hyppää: Negatiivinen logiikka, (tehdasasetus). Silta: Positiivinen logiikka. |
3 | D13, D16, D19, D23 | Syttyy tasaisesti vihreällä valolla, kun kaikki silmukat ovat kunnossa. Vilkkuu vihreänä, kun hälytyksiä ohjataan (hälytysohjaus) tulon P1:1-12 kautta. |
4 | D15, D17, D18, D20 | Palaa tasaisesti punaisella valolla silmukkavirheen sattuessa. Vilkkuu punaisena, jos sulake on rikki, kun hälytystä ohjataan (hälytysohjaus) tulon P1:1-12 kautta. |
5 | D12 | Palaa tasaisesti vihreällä valolla, kun kaikki on kunnossa, jos se on pois päältä, hälytysrele aktivoituu. |
6 | J14 | Ei sillata: Poista tulot 1-4 käytöstä (tehdasasetus). Jumper: Aktivoi tulo 1-4. |
7 | J13 | "Palomiesohjaus" Käytetään aktivoimaan tulo P1:3-4 (E). Toimitettu silloittamaton = ei aktivoitu tuloa, (hyppykytkin aktivoi tämän tulon). |
Fire-moduulin 4 lähtöjen kytkentä akkuvarastoon
Palomoduulin 4 lähdöt on kytkettävä emolevyyn (kokohälytyslähdössä) akkuvarastoon.
Emolevy, PRO1 | [sv] | Palomoduuli 4 lähtöä |
Hälytys: J15 | Yhdistetään | Hälytyslähtö CO/NC |
Kuorma: Lataa lähtö 1 | Yhdistetään | IN 24 V |
Emolevy: PRO2 tai PRO2 V3 | Palomoduuli 4 lähtöä | |
Hälytys: J7 | Yhdistetään | Hälytyslähtö CO/NC |
Kuorma: Lataa lähtö 1 | Yhdistetään | IN 24 V |
Emolevy: PRO3 | Palomoduuli 4 lähtöä | |
Hälytys: J10 | Yhdistetään | Hälytyslähtö CO/NC |
Kuorma: Lataa lähtö 1 | Yhdistetään | IN 24 V |
Virransyötön liittäminen vara-akusta lisäkorttiin
Valinnaisen kortin tuleva jännite kytketään mihin tahansa tuloon.
Kortin tulee olla 24 V DC jännitteellä.
Kortissa on kaksi tuloa helpottamaan siltausta, jos akkuvarmistukseen on asennettu lisää valinnaisia kortteja.
P2:1,3 | + |
P2:2,4 | - |
 | |
Kuorman kytkentä Fire-moduulin 4 lähtöihin
Hälytyslaitteiden liittäminen Fire-moduulin 4 lähtöihin tehdään kohdassa A, katso Lyhyt kuvaus Palomoduuli 4 lähtöä
Varo
Maksimikuorma on 2 A kuormalähtöä kohden (F2A on asennettu tehtaalla) ja kortin kokonaiskuorma ei saa ylittää 8 A.
Liitä kuormajohdot A:han.
Hälytinlaitteen kytkentä silmukalle. Jokaiseen lähtöön on asennettu 10K ohmin vastus. Poista tämä, kun kytket hälytysjärjestelmää, katso Esimerkki piirros silmukoiden liittämisestä. 10K ohmin vastukset on sijoitettava jokaiseen osapiirin päihin alipiirin valvonnan varmistamiseksi. Voidaan asettaa useita osittaisia silmukoita, katso, Esimerkki piirros silmukoiden liittämisestä.
Ohjausjännitteen kytkentä hälyttimeen kytketään liittimiin D, E ja F (D1-4). E on oletuksena pois käytöstä.
Hälytyslähtö silmukan hälytyksiä varten on kytketty G:hen.
Vasta tämän jälkeen akkuvarmistus voidaan ottaa käyttöön. Katso käyttöohjeesta akun varmuuskopiointi.
Ladata | Ohjata | Selitys |
|---|---|---|
A1 | D4 | D4 säätimet A1 |
A2 | D3 | D3 ohjaa A2 |
A3 | D2 | D2 ohjaa A3 |
A4 | D1 | D1 ohjaa A4 |
Hälytyksen prioriteetti
Jos useat lähteet ovat hälyttäviä, prioriteetti on tämä:
Antaa potkut.
Aktivoi kaikki.
Yksittäinen sisäänkäynti.
Negatiivinen ja positiivinen logiikka - yleiskatsaus yhteysesimerkkeihin
Hälytysasetukset: negatiivinen ja positiivinen logiikka
Huomaa
Kortti on asetettu negatiiviselle logiikalle tehtaalta.
Levy on silloitettava J16:een positiivista logiikkaa varten.
Negatiivinen logiikka = Aktivoi hälytyslaitteen lähdöt, kun ohjausjännite katoaa, (0 V). J16 ei silta, tehdasasetus
Positiivinen logiikka = Aktivoi hälytyslaitteen lähdöt, kun ohjausjännite antaa 48 V. J16 silloitettu
Vihje
Katso viimeinen sivu sähkökaavio.
Esimerkki yksi - Negatiivinen logiikka - yhteinen ohjaus (tehdasasetus).
Esimerkki kaksi: Negatiivinen logiikka – yksilöllinen ohjaus.
Esimerkki 3 - Positiivinen logiikka - yhteinen hallinto.
Esimerkki neljä: Positiivinen logiikka – yksilöllinen ohjaus.
Esimerkki kytkennästä 1 - Negatiivinen logiikka yhteisohjaus, tehdasasetus.
Piirilevyllä | Selitys |
|---|---|
J16 | Ei sillattu |
J14 | Ei sillattu |
J13 | Ei silloitettu |
Piirilevyllä | Selitys | 24 V DC | 0 V DC |
|---|---|---|---|
P1:1-2 | +/ | Normaali / valvontatila | Palohälytystila (aktivoidut lähdöt) |
Esimerkki kytkennästä 2 - Negatiivinen logiikka yksilöllinen ohjaus
Piirilevyllä | Selitys |
|---|---|
J16 | Ei silloitettu |
J14 | Sillattu |
J13 | Ei sillattu |
Piirilevyllä | Selitys | 24 V DC | 0 V DC |
|---|---|---|---|
P1:5-6 | +/- | Normaali / valvontatila | Palohälytystila (aktivoitu lähtö 1) |
P1:7-8 | +/- | Normaali / valvontatila | Palohälytystila (aktivoitu lähtö 2) |
P1:9-10 | +/- | Normaali / valvontatila | Palohälytystila (aktivoitu lähtö 3) |
P1:11-12 | +/- | Normaali / valvontatila | Palohälytystila (aktivoitu lähtö 4) |
Esimerkki kytkennästä 3 - Positiivinen logiikka - yhteinen ohjaus
Piirilevyllä | Selitys |
|---|---|
J16 | Sillattu |
J14 | Ei silloitettu |
J13 | Ei silloitettu |
Piirilevyllä | Selitys | 24 V DC | 0 V DC |
|---|---|---|---|
P1:1-2 | +/ | Palohälytystila (aktivoidut lähdöt) | Normaali / valvontatila |
Esimerkki kytkennästä 4 - Positiivisen logiikan yksilöllinen ohjaus
Piirilevyllä | Selitys |
|---|---|
J16 | Sillattu |
J14 | Sillattu |
J13 | Ei sillattu |
Piirilevyllä | Selitys | 24 V DC | 0 V DC |
|---|---|---|---|
P1:5-6 | +/- | Palohälytystila (aktivoitu lähtö 1) | Normaali / valvontatila |
P1:7-8 | +/- | Palohälytystila (aktivoitu lähtö 2) | Normaali / valvontatila |
P1:9-10 | +/- | Palohälytystila (aktivoitu lähtö 3) | Normaali / valvontatila |
P1:11-12 | +/- | Palohälytystila (aktivoitu lähtö 4) | Normaali / valvontatila |
Hälytysasetukset: negatiivinen ja positiivinen logiikka
Huomaa
Kortti on asetettu negatiiviselle logiikalle tehtaalta.
Levy on silloitettava J16:een positiivista logiikkaa varten.
Negatiivinen logiikka = Aktivoi hälytyslaitteen lähdöt, kun ohjausjännite katoaa, (0 V). J16 ei silta, tehdasasetus
Positiivinen logiikka = Aktivoi hälytyslaitteen lähdöt, kun ohjausjännite antaa 48 V. J16 silloitettu
Vihje
Katso viimeinen sivu sähkökaavio.
Hälytysasetusten kytkentä negatiivisen logiikan tapauksessa
Vain yhteinen valvonta. Ohjaus P1:1-2. J16, J14 ja J13 on oltava siltattomia.
Poista tulo 3-4*
Irrota hyppyjohdin kohdasta 7 (J13) ottaaksesi käyttöön tulon 3-4.
* Palomiehen ohjaus
Hälytysasetusten kytkentä positiivisen logiikan tapauksessa
Yhteinen ohjaus: Jumper 2 J16:ssa. Ohjaus kautta P1:3-4.
Yksilöllinen ohjaus: J16 ja J14 sillattu. Ohjaus P1:5-6, 7-8, 9-10 ja 11-12 kautta.
Jatkuvat tai sykkivät hälytyslähdöt
Hälytyksen tyyppi valitaan korttia ohjelmoitaessa Katso:Hälytystyypin ohjelmointi hälytyslähdön jälkeen
Palomiesohjauksen liitäntä
Päällä E ja F (P1:1-4) palomiehen ohjaus on kytketty.
Negatiivinen logiikka: 48 W molemmissa tuloissa normaalikäytössä 0 V aktivoi hälytyslaitteen lähdön.
Positiivinen logiikka: 0 V molemmissa tuloissa normaalikäytössä, 48 W aktivoi hälytyslaitteen lähdön.
Tulo P1:3-4 ei ole aktivoitu (tehdasasetus). Tulo aktivoidaan hyppyjohdolla J13 (7).
Hälytyslaitteiden liitäntä
Jokaisessa lähdössä voi olla enintään viisi valvottua (tähtiverkko) hälytyssilmukkaa/hälytyslaitetta.
Jokainen lähtö antaa hälytyksen, mutta ei ole mahdollista nähdä, mikä 1-5 silmukasta (jotka on kytketty lähtöön) on viallinen.
Esimerkki piirros silmukoiden liittämisestä
Jokaisessa lähdössä voi olla enintään viisi valvottua silmukkaa. Jokaista silmukkaa varten silmukan päähän on asennettava vastus. Keskeytyksen tai oikosulun sattuessa kuormituslähdön merkkidiodi ja hälytyslähdön hälytys ilmaisevat.
Mukana 20 kpl 10k ohmin vastuksia. Jokaisen silmukan päähän on asennettava vastus.
Varo
Jokainen yksittäinen alaryhmä EI saa yksilöllistä hälytystä.
Jokainen yksittäinen hälytyslaite EI saa yksilöllistä hälytystä.
Hälytykset ilmoitetaan lähtökohtaisesti ja hälytyksiä yhteensä.
Jokainen hälytyslaite on varustettava tai siinä on oltava sisäänrakennettu tasasuuntausdiodi.
10k ohmin vastus on kytkettävä jokaisen osittaisen silmukan loppuun.
 |
Kalibrointi ja ohjelmointi
Kortin kalibrointia varten kaikki silmukat on liitettävä oikein kuormituslähtöihin. Kun kortti käynnistetään ensimmäisen kerran, sitä ei kalibroida, näytön oikeassa alakulmassa vilkkuu oranssi piste.
 |
Kalibrointi:
Tarkista, että näytön oikeassa alakulmassa oleva piste vilkkuu oranssina.
Paina näytön vieressä olevaa painiketta ja pidä sitä painettuna 5 sekuntia, kunnes näyttöön tulee teksti cAL.
Vapauta painike. Kortti tekee nyt mittauksia kaikista kytketyistä silmukoista ja tallentaa arvot.
Kun piste näytön oikeassa alakulmassa vilkkuu vihreänä, konfigurointi on valmis.
Huomaa
Uudelleenkalibrointi? Pidä painiketta painettuna 5 sekuntia, kunnes cAL tulee näkyviin, ja tee sitten vaiheet 2-4.
Hälytystyypin ohjelmointi hälytyslähdön jälkeen
On mahdollista valita kiinteä hälytys tai sykkivä hälytys. Jos valintaa ei tehdä, hälytystyyppi on kiinteä.
Valitse hälytyksen tyyppi:
Valitse kuormitusteho painamalla ja pitämällä painiketta painettuna 5 sekunnin ajan valitun kuormituksen kohdalla.
Näyttö vilkkuu nyt vuorotellen kiinteän hälytyslähdön tai P sykkivän hälytyslähdön (0,8 sekuntia / 0,8 sekuntia) välillä.
Paina painiketta vahvistaaksesi ohjelmoinnin. (Valitse näyttö, kun vilkkuu, tai valitse p sykkivälle hälytykselle.)
Haluatko muuttaa? Muuta valintoja toistamalla vaiheet 1-3.
Mitä kortin näytössä näkyy?
Näyttö näyttää eri tilat liitettäessä Fire-moduulin 4 lähtöihin. Paina painiketta nähdäksesi eri tilat ja tiedot. Näyttö näyttää tiedot vihreällä, varoitukset keltaisella ja hälytykset punaisella.
Normaali toiminta: Kaikki numerot ovat pois päältä ja vilkkuva vihreä piste näkyy oikeassa alakulmassa.
Painike: Painikkeen painaminen näyttää tietoja.
Matriisi näyttöä varten
Vihreä teksti | Kirje | Lataa lähtö / kanavanro | Silmukoiden lukumäärä |
Lataa lähtö | C (kanava) | 1-4 | 1-5 |
Näytössä on esimerkki: C25=Lataa lähtöön 2 on kytketty 5 silmukkaa. | |||
Keltainen teksti: KAIKKI kuormalähdöt aktivoitu palovalvonnan kautta tai Aktivoi kaikki laitteet.
Keltainen teksti | Kirje | Lataa lähtö / kanavanro | Kolmas merkki |
Tiedot | A (käytössä) | 1-4 | Pois / ei näy |
Näytössä on esimerkki: A2=Kuormalähtö 2 aktivoitu hälytysohjauksella. | |||
Punainen teksti | Kirje | Lataa lähtö / kanavanro | Kolmas merkki | Selitys, kolmas merkki |
Varoitukset | E (Virhe)* | 1-4 | 0 | keskeytys* |
- | - | - | - | Oikosulku |
- | - | - | A | Impedanssivirhe |
- | - | - | 1-5 | Kokonaisten silmukoiden lukumäärä |
Näytössä on esimerkki: E 2 0 = keskeytys kuorman lähdössä 2. Esimerkki näytöstä vain kolmas merkki näytetään: 4 = 4 havaittua silmukkaa. Kun kolmas merkki on tyhjä, se tarkoittaa, että kanava on oikosulussa. Off = kanavaa ei käytetä. 0 = keskeytys. - = oikosulku. A = Impedanssivirhe, voi osoittaa väärän vastusarvon tai väärän napaisuuden, kun hälytyslaite kytketään vastaavaan silmukkaan. Numero = Kalibrointivirhe, näyttää mitattujen vastusten lukumäärän. Kun palohälytys on aktivoitu yli 10 sekuntia, näyttö laskee 300 sekuntia (viisi minuuttia). Näin vältetään kuumennetut diodit vuotamasta. Hälytyksiä ei aktivoida tänä aikana, mutta palohälyttimet voivat aktivoida nämä lähdöt. | ||||
Tärkeää
Edellytyksenä on, että kytkettyyn palohälytyslaitteeseen on asennettu tasasuuntaajadiodi. Vuodon tulee olla alle 20 µA.
Näytöllä näkyvien hälytysten kuittaus
Tärkeää
Hälytykset näkyvät näytössä, kunnes ne kuitataan.
Hälytykset kuitataan lyhyellä painikkeen painalluksella.
Huomaa
Vain hälytysnäyttö on kuitattava. Hälytysrele ei ole lukittu, vaan palaa heti, kun vika on poistunut (ilman kuittausta).
Huolto - piirilevy
Piirilevy on asennettava sisäympäristöön, luokka 1. Piirilevy ei vaadi huoltoa.
CE-merkintä
Jokaisessa tuotteessa on CE-merkintä, jossa on tietoa tuotteesta ja valmistajan yhteystiedot. Jos jotain puuttuu tai tarvitset lisätietoja, ota yhteyttä jälleenmyyjään, joka voi myös vastata takuuta ja tukea koskeviin kysymyksiin. Voit aina ottaa yhteyttä valmistajaan, jos sinulla on kysyttävää tuotteen suorituskyvystä.
 |
Takuu
Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.
Tuki
sähköposti: helpdesk.marknad@assaabloy.com
www.assaabloyopeningsolutions.se
Tekniset tiedot: Palomoduuli 4 lähtöä
Tiedot | Selitys |
|---|---|
Artikkelin nimi | Palomoduuli 4 lähtöä |
Tuotenumero | A-FU004804FS01 |
Tuotteen Kuvaus | Fire-moduulin 4 lähdön hälytyksen valvontamoduulissa on neljä yksilöllisesti ohjattavaa lähtöä tähtiverkon mahdollisuus ja jopa viisi silmukkaa kussakin lähdössä. Hälytystoiminnot sekä positiiviselle että negatiiviselle logiikalle. Hälytys sulakkeen/silmukan vikaantumisesta. Palomiesohjaus ja mahdollisuus yksittäisiin pulssilähtöihin. Näyttö helppoa lukemista ja konfigurointia varten. Kortti korvaa aiemmat SlingX-kortit (52 696 18). |
Mitata | 120 mm. x 55 mm. x 52 mm. |
Sisäänkäynnit | Kaksi sisäänkäyntiä. (Vaihtoehtoiseen virtalähteeseen virtalähdettä vaihdettaessa. Jotta kuormitusjännite ei katkea.) Liitintä voidaan käyttää hyppynappauksena seuraavalle valinnaiselle kortille, (vain jos akkuvarastossa on tilaa kahdelle kortille). |
Tulojännite | 48 V DC. |
Virrankulutus (tyhjäkäynti) | 100mA. |
Virrankulutus (hälytyksen sattuessa) | 200 mA hälytyksen sattuessa kaikilla kanavilla. |
Vuotovirta | Kortti olettaa, että liitetyissä laitteissa ei ole vuotovirtaa. Jos tuotteeseen liitetyissä yksiköissä on vuotovirtaa, se saattaa käyttäytyä määrittelyn ulkopuolella. Takuu ei ole voimassa, jos tuotteeseen on kytketty vuotovirta. |
Ulostulojännite | 48 V DC |
Lähdöt | Neljä |
Suojaus | Kuormituslähtö: plus (+) sulake F2A:lla. |
Max kuormitus | Maksimikuorma on 2A kuormituslähtöä kohden. Kortin kokonaiskuorma ei saa ylittää 8 A. |
Hälytyslähdöt | Hälytyslähdöt: Kokonaishälytys sulakkeen vian ja silmukan katkeamisen yhteydessä. Hälytys potentiaalivapaan relekontaktin kautta. |
Hälytys | Lauennut kuormasulake ja silmukatkos potentiaalivapaalla kytkennällä. |
Osoitus | Näyttö näyttää käyttötilan, hälytykset ja virheet. Toimintailmaisin: yksi indikaattoridiodi kuormituslähtöä kohden +/-. Jatkuva vihreä valo = normaali toiminta. |
Tuote sopii: | Oma kotelo erillisellä virtalähteellä. |
*Tuotteella ei ole NOVA/EN54-yhteissertifiointia, eikä sitä saa käyttää, jos sertifikaatti halutaan säilyttää. | |
Tietoja tämän asiakirjan kääntämisestä
Käyttöohje ja muut asiakirjat ovat ruotsiksi alkuperäiskielellä. Muut kielet käännetään koneellisesti, eikä niitä tarkisteta, virheitä saattaa ilmetä.
Korttiin liitetty vianmäärityssilmukka
Valmiustilassa kortti lähettää jokaiselle silmukalle vakiovirran, joka on noin 408 µA. Tämä virta voidaan tarkistaa asettamalla yleismittari virranmittaukseen sarjaan silmukan kanssa.
Vastusten lukumäärä (10kΩ) | Kirjoita silmukan jännite | Sallittu toleranssi | Suurin nimellisjännite | Pienin nimellisjännite |
|---|---|---|---|---|
Katkaise, jos jännite on yli 4,5 V. Oikosulku, jos jännite on alle 0,35 V. "A" näytetään yllä olevien alueiden ulkopuolella oleville jännitearvoille. Saattaa johtua silmukan impedanssihäiriöstä. Tarkista, että silmukan yksittäisillä doneilla on oikea napaisuus ja että 10K ohmin vastus on kytketty. | ||||
1 | 4.08V | ± 0,25V | 4,33V | 3,83V |
2 | 2,04V | ± 0,2V | 2,24V | 1,84V |
3 | 1,36V | ± 0,15V | 1,51V | 1,2 1V |
4 | 1,02V | ± 0,1V | 1,12V | 0,92V |
5 | 0,816V | ± 0,1V | 0,916V | 0,716V |
Huomaa
Kalibroinnin yhteydessä silmukan tarkasti mitattu jännite tallennetaan, ja sen perusteella lasketaan sallittu maksimi- ja minimijännite yllä olevan taulukon sallitusta toleranssista. Siksi se ei ole sen tyyppistä jännitettä, jota käytetään. Kalibroinnin aikana mitatun jännitteen on kuitenkin oltava alla olevan taulukon jännitealueella.
Jos silmukan jännite lepotilassa on yli 4,5 volttia, katkos oletetaan. Näytössä näkyy punainen; <kanava> " ".
Jos silmukan jännite lepotilassa on alle 0,35 volttia, oletetaan oikosulku. Näytössä näkyy punainen; <kanava> 0.
Jos silmukan jännite on sallittujen mittausalueiden välillä, tee silmukan vianmääritys. Näytössä näkyy punainen; E <kanava> A.
Jos silmukka mittaa eri määrän vastuita kuin kalibroitu. Näytössä näkyy punainen; E <kanava> <mitattu luku>.
Testaa silmukkaa
Irrota ainakin yksi johto Sling-levystä ja mittaa silmukan vastus.
Jos resistanssi (esim. 10kΩ) ei vastaa odotettua jännitettä, tässä tapauksessa noin 4,08V, vaikka virtamittaus näyttää 408uA, on silmukassa vika. Se voi johtua yhteensopimattomasta ääni-/ääni-sireenistä, joka on kytkettävä sarjaan diodin kanssa, jotta se ei vaikuta silmukan impedanssiin sen ollessa lepotilassa.
Sähkökaavio
Ota yhteyttä
Milleteknik AB
Ögärdesvägen 8 B
433 30 Partille
Ruotsi
+46 31-34 00 230
www.milleteknik.se
