Tekniske spesifikasjoner: Relay Card NOVA Series (PRO3)

Med 4 stk. reléutganger for systemer som leveres med PRO3 hovedkort.

Installasjon av relékort NOVA-serien på hovedkort-PRO3

Figur 1. Relékort er montert på terminaler på hovedkort
Relékort er montert på terminaler på hovedkort


Tabell 1. Montering

Nei

Forklaring

1

Pinne og pinnelist for tilkobling.

2

Skru for å sikre monteringen.

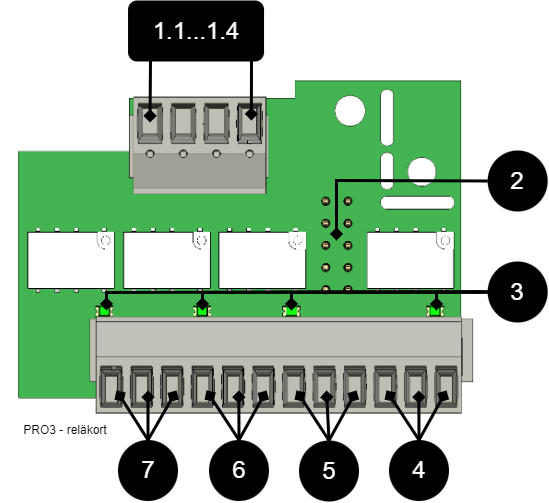

Kortbeskrivelse - Relay Card NOVA-serien (PRO3)

Relékort - beskrivelse, tilkoblinger og alarmutganger.

  • Alle feilalarmreleer skal være i aktiv tilstand. Kontroller at det er kontakt mellom CO og NC. Sett måleinstrumentet på kontinuitetsmåling og test kontakt. Måleinstrumentet skal da indikere kortslutning.

  • Alle releer er normalt spenningssatte og gir alarm når spenningsløs tilstand inntreffer.


Nr.

Terminalblokknr.

Relé er normalt spenningssatt

Alarmtype eller forklaring

1.1...1.4

P4:1

-

GND, Jord

P4:2

-

RX

P4:3

-

TX

P4:4

-

+5V

2

JU5

-

Tilkobling til hovedkort.

3

D2-D6

-

LED, lyser grønt når OK.

4

P5:10-12

NC, COM, NO

Alarm fra sabotasjebryter, (valgfritt for NEO og EN54).

5

P5:7-9

NC, COM, NO

Lav systemspenning.

6

P5:4-6

NC, COM, NO

Alarm for defekt sikring, defekt lader pga. lav spenning, defekt lader pga. høy spenning, batteri ikke tilkoblet, lav batterispenning ved strømnettfeil samt gammelt batteri*.

* Kun NOVA.

7

P5:1-3

NC, COM, NO

Alarm ved strømnettfeil.

Tekniske data, relékort NOVA-serien (PRO3/NEO3)

Info

Forklaring

Kortnavn:

PRO3 alarmkort

Versjon:

1.2

Produktbeskrivelse

Alarmkort for PRO3 eller NEO 3 med alarm på vekselrelé. Alle releer er normalt aktivert og gir en alarm når de er koblet fra.

Anbefalt miljø

Innendørs, klasse 1. Omgivelsestemperatur: +5°C – 40°C.

beskyttelseklasse

IPX0

Anbefalt montering

NOVA-serien (kun 5 A og 10 A)

Inngangsspenning

13,6 VDC, 27,3 VDC

Selvbøyende

40mA

Alarm via

Koblingsrelé

Antall alarmutganger

4 stk.

Sertifisert iht

EN 50131-6, SBF 110:8, SSF1014, Oppfyller alarmklasse 4, SSF 1014, utgave 5

Sertifikatnummer (SBSC)

20-117

Produktet oppfyller kravene iht

CE-direktiv i henhold til: 765/2008, EMC-direktiv 2014/30EU, Emisjon: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klasse B, EN61000-3-2:2000: EN61000-3-2:20000, immunitet: - 6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11. SS-EN 50 130-4:2011 Edition 2 & SSF1014 Alarmklasse 1-4 (Innbruddsalarm).

Produsent

Milleteknik AB

Opprinnelsesland

Sverige

Tabell 2. Alarmoversikt

Alarmoversikt i alfabetisk rekkefølge

Relé 1* / Alarmutgang 1

Relé 2* / Alarmutgang 2

Relé 3* / Alarmutgang 3

Relé 4* / Alarmutgang 4

RS-232 kommunikasjon (P5:1-9) - Gjelder kun enheter med systemsupport, (Bravida).

Indikatordiode på hovedkort og LED på dør.

Strømbrudd

X

-

-

-

X

X

Sikringsfeil

-

X

-

-

X

X

Sabotasjebryter

-

-

-

X

X

X

Viftefeil

-

-

-

-

X

-

Laderfeil, overspenning

-

X

-

-

X

X

Laderfeil, underspenning

-

X

-

-

X

X

Cellefeil eller batteri ikke tilkoblet

-

X

-

-

X

X

Lav systemspenning, (systemspenning under 24,0 V i nettdrift).

-

-

X

-

X

X

Lav batterispenning (<24,0 V DC) eller strømbrudd

-

X

-

-

X

X

Over temperatur

-

-

-

-

X

-

Hypotermi

-

-

-

-

X

-

Hypotermi

-

-

-

-

X

-

Kort batterilevetid igjen

-

-

-

-

X

-

Gammelt batteri**

-

X**

-

-

X**

X**

Overstrøm 100 %, minuttgjennomsnitt

-

-

-

-

X

-

Overstrøm 80 %, daglig gjennomsnitt

-

-

-

-

X

-

Overstrøm 175 %, andre snitt

-

-

-

-

X

-

*Alarm på potensialfri relékontakt.

*** Ikke på NEO batteri backup.



Tabell 3. RS-485 på relébrett

RS-485 på P4:1-4

Forklaring

P4:1

GND, grunn

P4:2

RX

P4:3

TX

P4:4

+5V
