Namn, artikelnummer och e-nummer

Namn

Artikelnummer

E-nummer

8 Output module PTC

A-FU122408OP02

52 137 22

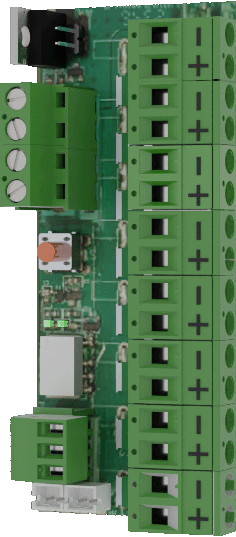

Produktbild


Om

Avsäkringskort, med summalarm, med minnesfunktion, används för att skydda elektroniska kretsar från skador på grund av överström eller kortslutning.

Viktigt

Då säkringar är fasta och inte kan bytas får maxlast per utgång ej överskrida 2,7 A. Maxlast för hela kortet är 10 A.

Vad är en PTC-säkring?

En PTC-säkring, där "PTC" står för "Positive Temperature Coefficient," är en typ av termisk säkring eller överströmsskyddsanordning. Dessa säkringar används för att skydda elektriska kretsar från överström och kortslutningar.

Säkringen fungerar genom att ändra sin motståndsegenskap när det blir för varmt på grund av hög ström. När strömmen blir för stor, ökar temperaturen i säkringen, vilket gör att den blir mindre ledande och stryper strömmens flöde. När temperaturen i säkringen går ner, återgår säkringen till sitt normala tillstånd och tillåter strömmen att passera som vanligt.

Montering i batteribackup

Om kort levereras monterat i plastfäste (DIN-adapter) är det bara att snäppa fast kortet i slitsar i kapslingen.

Om kortet har lossat, snäpp fast det i plastfästet igen.

Montera kortet på valfri kortplats i kapslingen, lämna god plats för kablar.

Viktigt

Montera kortet innan du skruvar fast kablage eller driftsätter.


Bokstav

Förklaring

Kommentar

A

Tillvalskort

Tillvalskort kommer monterat på plastfäste från fabrik, har det lossnat? Snäpp fast det igen innan du monterar kortet.

B

Plastfäste

På plastfästet sitter hakar för att sätta fast i slitsar i plåten.

C

Plats för plastfäste

Slitsar i plåt för att snäppa fast plastfästet.

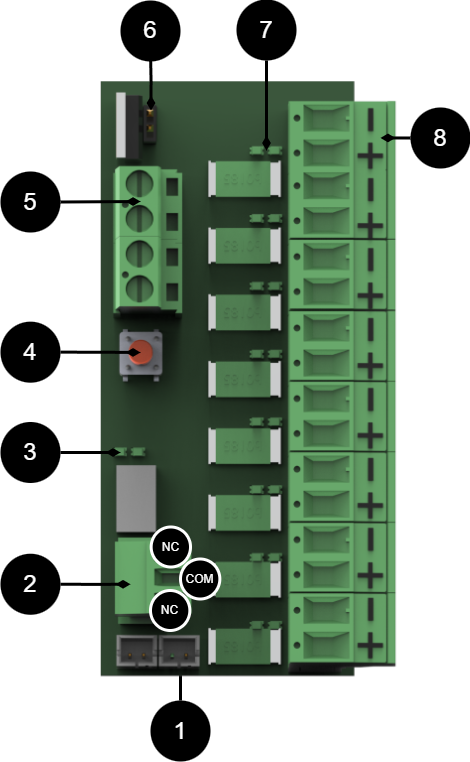

Kortbeskrivning


Nr

På Kretskort

Förklaring

1

J14, J15

Anslutning till larm på moderkort.

Bryggningsanslutning för larm från annat kort.

2

P3:1-3

Larmutgång, NC/COM/NO.

3

D19, D16

Indikeringsdiod. Grön = ok. Röd[a]= larm.

4

S1

Kvitteringsknapp för larm.

5

P1

Inkommande spänning från moderkort.

6

JU1

Bygel för att ställa om kortet till 12 V. Byglad = 12 V, Ej byglad = 24 V, fabriksinställning.

7

D1-D8

Indikeringsdiod lyser grönt när det finns spänning på utgång.

8

P2:1-8

Lastutgång +/-

[a] Lyser rött tills larm kvitterats.

Anslut 8 Output module PTC till moderkort: CEO3 v 2.1

Figur 1. Anslut kortet som bilden visar
Anslut kortet som bilden visar

+ och - från last på moderkort kopplas till + och - på tillvalskortet.

Kommunikation kopplas mellan plintar som heldragen linje visar.



Inkoppling av strömmatning

Koppla in matning från batteribackupens lastutgång till kortets ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC.

Varning

Maxlast är 1,85 A per lastutgång och kortets totala last får inte överstiga 10 A.

Nr

Kopplingar

8 Outoput module PTC

Moderkort

1

Inkoppling strömmatning

P1:1-4

Valfri lastutgång.

2

Larmutgång: kopplas mellan NO och COM

P3:1-3

JU3 Kopplas mellan mittenstift och något ytterstift.

-

Bryggning av larm till kortet är ej möjlig då kortet saknar larmingång.

-

-

Anslut 8 Output module PTC till moderkort: CEO 3 v5

Figur 2. Anslut kortet som bilden visar
Anslut kortet som bilden visar

+ och - från last på moderkort kopplas till + och - på tillvalskortet.

Kommunikation kopplas mellan plintar som heldragen linje visar.



Inkoppling av strömmatning

Koppla in matning (24 V) från batteribackupens lastutgång till kortets 24 V-ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på avsäkringsmodul för prioriterad last.

Varning

Maxlast är 1,85 A per lastutgång och kortets totala last får inte överstiga 10 A.

Tabell 1. Anslutningar från batteribackup till säkringskort

Nr

Kopplingar

8 Outoput module PTC

Moderkort

1

Inkoppling strömmatning:

P1:1-4

Valfri lastutgång

2

Bryggning av larm till moderkort:

Bryggning av larm till ytterligare tillvalskort

J14

J15

J27



Anslut 8 Output module PTC till moderkort: NEO3

Figur 3. Anslut kortet som bilden visar
Anslut kortet som bilden visar

+ och - från last på moderkort kopplas till + och - på tillvalskortet.

Kommunikation kopplas mellan plintar som heldragen linje visar.



Inkoppling av strömmatning

Koppla in matning från batteribackupens lastutgång till kortets ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC.

Varning

Maxlast är 1,85 A per lastutgång och kortets totala last får inte överstiga 10 A.

Tabell 2. Anslutningar från batteribackup till säkringskort

Nr

Kopplingar

8 Outoput module PTC

Moderkort

1

Inkoppling strömmatning:

P1:1-4

Valfri lastutgång.

2

Bryggning av larm till moderkort:

Bryggning av larm till/från ytterligare tillvalskort

J14

J15

J5



Anslut 8 Output module PTC till moderkort: PRO1, 5 A - 10 A

Figur 4. Anslut kortet som bilden visar
Anslut kortet som bilden visar

+ och - från last på moderkort kopplas till + och - på tillvalskortet.

Kommunikation kopplas mellan plintar som heldragen linje visar.



Inkoppling av strömmatning

Koppla in matning från batteribackupens lastutgång till kortets ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC.

Varning

Maxlast är 1,85 A per lastutgång och kortets totala last får inte överstiga 10 A.

Tabell 3. Anslutningar från batteribackup till säkringskort

Nr

Kopplingar

8 Output control module

Moderkort

1

Inkoppling strömmatning:

P1:1-4

Valfri lastutgång

2

Bryggning av larm till moderkort:

Bryggning av larm till/från ytterligare tillvalskort:

J14

J15

J13

-



Anslut 8 Output module PTC till moderkort: PRO1, 15 A - 25 A

Figur 5. Anslut kortet som bilden visar
Anslut kortet som bilden visar

+ och - från last på moderkort kopplas till + och - på tillvalskortet.

Kommunikation kopplas mellan plintar som heldragen linje visar.



Inkoppling av strömmatning

Koppla in matning från batteribackupens lastutgång till kortets ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC.

Varning

Maxlast är 1,85 A per lastutgång och kortets totala last får inte överstiga 10 A.

Tabell 4. Anslutningar 15 A och 25 A enheter

Nr/bokstav

På kretskort (A)

Förklaring

A

8 Output module

Tillvalskort.

B

2 Output module

Kort för inkoppling av last och strömmatning till 8 Outoput module PTC.

C

Effektkort

Finns på 15 A och 25 A enheter.

D

PRO1

Moderkort i batteribackup.

1

P1:1-4

Koppla strömmatning 8 Outoput module PTC från (B).

2

J14

Larm kopplas till lastkort.

3, 4, 5

-

Intern strömmatning och kommunikation mellan kort.



Anslut 8 Output module PTC till moderkort: PRO2 v3, 5 A - 10 A

Figur 6. Anslut kortet som bilden visar.
Anslut kortet som bilden visar.

+ och - från last på moderkort kopplas till + och - på tillvalskortet.

Kommunikation kopplas mellan plintar som heldragen linje visar.



Inkoppling av strömmatning

Koppla in matning från batteribackupens lastutgång till kortets ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC.

Varning

Maxlast är 1,85 A per lastutgång och kortets totala last får inte överstiga 10 A.

Tabell 5. Anslutningar från batteribackup till säkringskort

Nr

Kopplingar

8 Outoput module PTC

Moderkort

1

Inkoppling strömmatning:

P1:1-4

Valfri lastutgång.

2

Bryggning av larm till moderkort:

Bryggning av larm till ytterligare tillvalskort:

J14

J15

J1



Anslut 8 Output module PTC till moderkort: PRO2 v3 15 A - 25 A

Figur 7. Asnlut kortet som bilden visar
Asnlut kortet som bilden visar

+ och - från last på moderkort kopplas till + och - på tillvalskortet.

Kommunikation kopplas mellan plintar som heldragen linje visar.



Inkoppling av strömmatning

Koppla in matning från batteribackupens lastutgång till kortets ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC.

Varning

Maxlast är 1,85 A per lastutgång och kortets totala last får inte överstiga 10 A.

Tabell 6. Anslutningar 15 A och 25 A enheter

Nr/bokstav

På kretskort (A)

Förklaring

A

8 Outoput module PTC

Tillvalsort.

B

2 Output module

Kort för inkoppling av last och strömmatning till 8 Outoput module PTC.

C

Effektkort

Finns på 15 A och 25 A enheter.

D

PRO2 v3

Moderkort i batteribackup.

1

P1:1-4

Koppla strömmatning från 8 Outoput module PTC (B).

2

J14

Kopplas larm till lastkort.

3, 4

-

Intern strömmatning och kommunikation mellan kort.



Anslut 8 Output module PTC till moderkort: PRO3 5 A - 10 A

Figur 8. Anslut kortet som bilden visar.
Anslut kortet som bilden visar.

+ och - från last på moderkort kopplas till + och - på tillvalskortet.

Kommunikation kopplas mellan plintar som heldragen linje visar.



Inkoppling av strömmatning

Koppla in matning från batteribackupens lastutgång till kortets ingång.

Inkoppling av last

Anslut lastkablage till P2:1-8 på 8 Output module PTC.

Varning

Maxlast är 1,85 A per lastutgång och kortets totala last får inte överstiga 10 A.

Tabell 7. Anslutningar från batteribackup till säkringskort

Nr

Kopplingar

8 Outoput module PTC

Moderkort

1

Inkoppling strömmatning:

P3:1-4

Valfri lastutgång.

2

Bryggning av larm till moderkort:

J14

J5



Inkoppling av ytterligare 8 outout module PTC


Koppling av ytterligare tillvalskort till moderkort

Notera

För larminkoppling använd 2A och 2B för inkoppling av nyare enheter (efter ca 2018). För äldre enheter (innan ca, 2018) använd 3A-3C.

Tabell 8. Inkoppling av ytterligare tillvalskort

Bokstav / Nr

Förklaring

På kortet

A

8 Outoput module PTC.

-

B

8 Outoput module PTC.

-

C

Moderkort, kan variera med konfiguration.

-

1 A

Strömmatning till 1B från 1A.

P1:1-+2

1 B

Strömmatning till 1B från moderkort.

P1:3-4

2 A

Bryggning av larm från kort A till kort B.

J15

2 B

Anslutning av larm på C (moderkort) från kort A.

Se tabell nedan.

2 C

Anslutning av larm på C (moderkort) från kort B.

Se tabell nedan.

3 A

Larmutgång kopplar Från kort A till kort B.

J14-J15

3 B

Larmutgång kopplar Från kort A till kort B.

J14-J15



Tabell 9. Inkoppling, schematiskt bild

Bokstav / Nr

Förklaring

X1

Tillvalskort 1

X2

Tillvalskort 2

X3

Moderkort

X3.1

Anslutning på moderkort från tillvalskort.

X3.2

Anslutning på moderkort från tillvalskort.



Tekniska Data

Info

Förklaring

Kortnamn:

8 Outoput module PTC

Produktbeskrivning

8 Outoput module PTC är en avsäkringsmodul med åtta helt avsäkrade utgångar

Produkten passar i

Batteribackuper med moderkort: PRO1, PRO2, PRO2 V3, PRO3 och NEO3.

Mått

85 x 37 mm.

Egenförbrukning

65 mA

Utspänning

24 V

Säkringar

PTC, märkvärde: 1,85 A, Hållström 2,7 A.

Indikering

Ja, LED på kretskort

Tabell 11. Utgångar

Info

Värde

Larmutgångar, antal

1

Larm på växlande relä? (Ja/ Nej)

Ja

Lastutgångar, antal

8

Spänning på lastutgång

13,6 V DC / 27,3 V DC

Prioriterade (alltid spänning) lastutgångar (Ja/Nej)

Nej

Maxlast, per utgång

2,7 A

Maxlast, totalt, (får ej överstigas).

10 A

Lastutgång plus (+) avsäkrad? (Ja/Nej)

Ja

Lastutgång minus (-) avsäkrad (Ja/Nej)

Nej

Säkringar på utgång

PTC.

Anslutning till summer? (Ja/Nej)

Nej
