Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
8 Utgangsmodul PTC | A-FU122408OP02 | 52 137 22 |
Produktbilde
Hvis
Sikringskort, med totalalarm, brukes for å beskytte elektroniske kretser mot skade på grunn av overstrøm eller kortslutning.
Viktig
Siden sikringene er faste og ikke kan byttes, må maksimal belastning per utgang ikke overstige 2,7 A. Maksimal belastning for hele kortet er 10 A.
Hva er en PTC-sikring?
En PTC-sikring, hvor "PTC" står for "Positiv temperaturkoeffisient," er en type termisk sikring eller overstrømsbeskyttelse. Disse sikringene brukes til å beskytte elektriske kretser mot overstrøm og kortslutning.
Sikringen fungerer ved å endre motstandskarakteristikken når den blir for varm på grunn av høy strøm. Når strømmen blir for stor, øker temperaturen i sikringen, noe som gjør at den blir mindre ledende og begrenser strømmen. Når temperaturen i sikringen går ned, går sikringen tilbake til normal tilstand og lar strøm passere som vanlig.
Installasjon i batteribackup
Hvis kortet leveres montert i en plastbrakett (DIN-adapter), er det bare å klemme kortet inn i sporene i huset.
Hvis kortet har løsnet, klikker du det tilbake i plastholderen.
Monter kortet i et hvilket som helst kortspor i kabinettet, la det være god plass til kabler.
Viktig
Monter kortet før innskruing av kabling eller igangkjøring.
Brev | Forklaring | Kommentar |
|---|---|---|
A | Valgfritt kort | Opsjonskort kommer montert på plastbrakett fra fabrikk, har det løsnet? Klikk det tilbake på plass før du monterer brettet. |
B | Plastbrakett | Det er kroker på plastbraketten for å feste til spor i platen. |
C | Plass for plastbrakett | Spor i metallplate for å feste plastbraketten. |
Kort beskrivelse
Nei | På kretskortet | Forklaring | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | J14, J15 | Tilkobling til alarm på hovedkort. Brokobling for alarm fra annet kort. | |||||||||||||||||||||||||||||||||||||||||||||||
2 | P3:1-3 | Alarmutgang, NC/COM/NO. | |||||||||||||||||||||||||||||||||||||||||||||||
3 | D19, D16 | Indikatordiode. Grønn = ok. RØD[a]= alarm. | |||||||||||||||||||||||||||||||||||||||||||||||
4 | S1 | Kvitteringsknapp for alarmer. | |||||||||||||||||||||||||||||||||||||||||||||||
5 | P1 | Innkommende spenning fra hovedkortet. | |||||||||||||||||||||||||||||||||||||||||||||||
6 | JU1 | Bryter for å endre kortet til 12 V. Bryter på = 12 V, Bryter av = 24 V, fabrikkinnstilling. | |||||||||||||||||||||||||||||||||||||||||||||||
7 | D1-D8 | Indikatordiode lyser grønt når det er spenning på utgangen. | |||||||||||||||||||||||||||||||||||||||||||||||
8 | P2:1-8 | Last utgang +/- | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Lyser rødt til alarmen er kvittert. | |||||||||||||||||||||||||||||||||||||||||||||||||

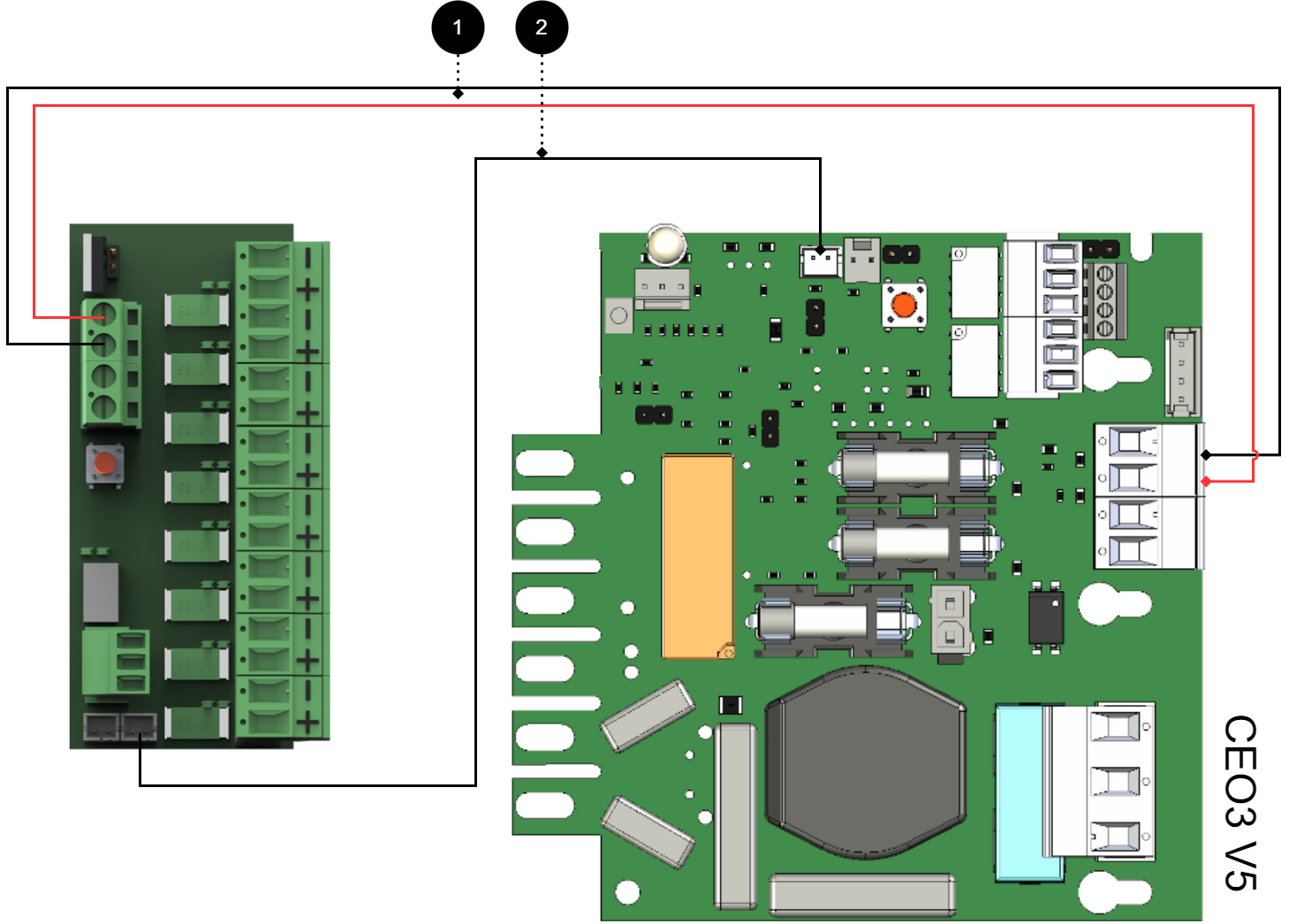

Koble 8 utgangsmodul PTC til hovedkortet: CEO3 v 2.1
+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.
Kommunikasjon er koblet mellom terminaler som den heltrukne linjen viser.
Koble til strømforsyningen
Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.
Tilkobling av last
Koble lastkabling til P2:1-8 på 8 utgangsmodul PTC.
Advarsel
Maksimal belastning er 1,85 A per belastningsutgang og kortets totale belastning må ikke overstige 10 A.
Nei | Tilkoblinger | 8 Outoput module PTC | Hovedkort |
|---|---|---|---|
1 | Strømforsyningstilkobling | P1:1-4 | Valgfri belastningsutgang. |
2 | Alarmutgang: koblet mellom NO og COM | P3:1-3 | JU3 Kobler mellom den midterste stiften og en ytre stift. |
- | Det er ikke mulig å bygge bro mellom alarmer til kortet da kortet ikke har noen alarminngang. | - | - |
Koble 8 utgangsmodul PTC til hovedkortet: CEO 3 v5
+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.
Kommunikasjon er koblet mellom terminaler som den heltrukne linjen viser.
Koble til strømforsyningen
Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.
Tilkobling av last
Koble lastkabling til P2:1-8 på sikringsmodul for prioritert last.
Advarsel
Maksimal belastning er 1,85 A per belastningsutgang og kortets totale belastning må ikke overstige 10 A.
Nei | Tilkoblinger | 8 Outoput module PTC | Hovedkort |
|---|---|---|---|
1 | Strømforsyningstilkobling: | P1:1-4 | Valgfri belastningsutgang |
2 | Overkoblingsalarm til hovedkort: Brokobling av alarmer til tilleggskort | J14 J15 | J27 |

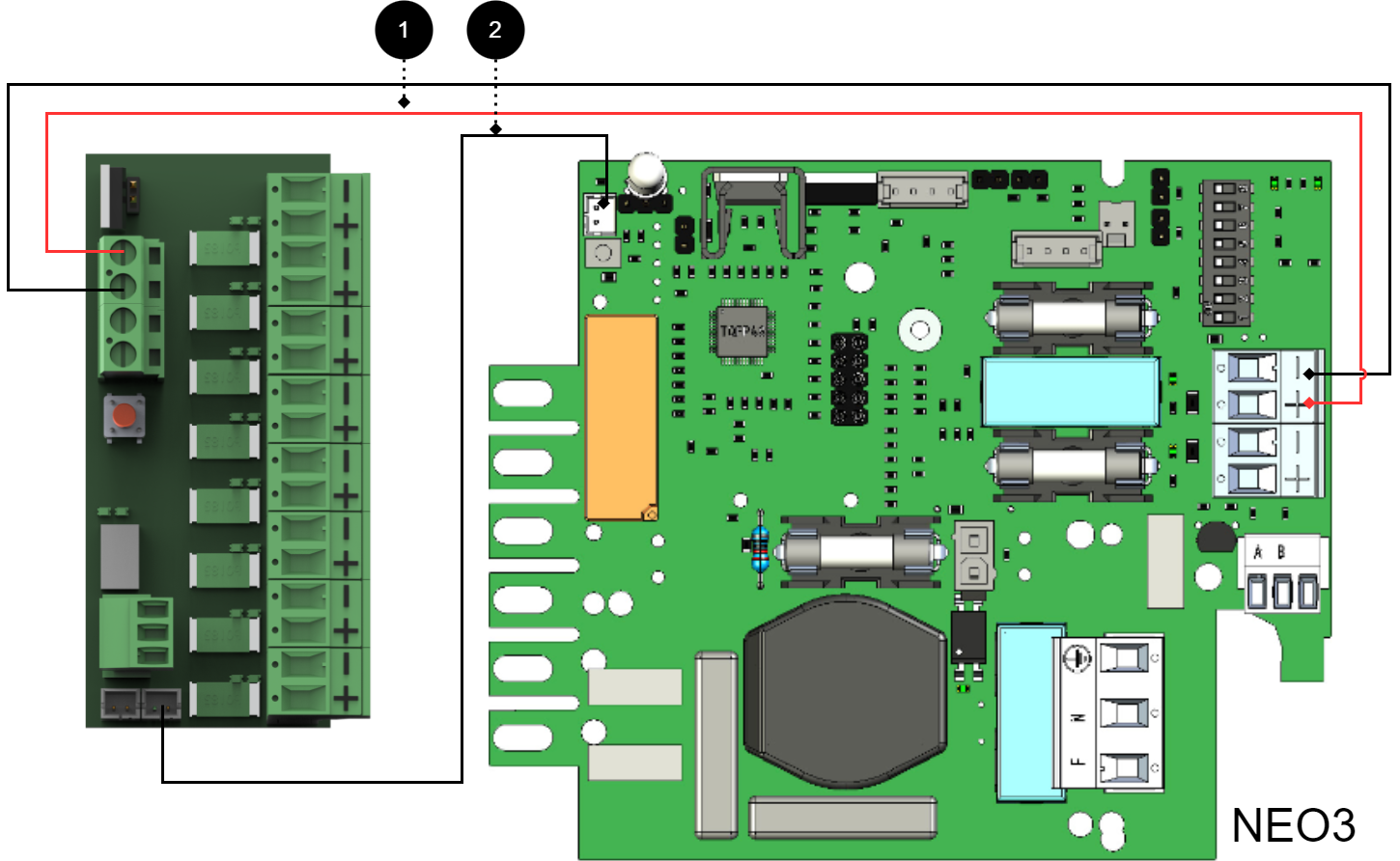

Koble 8 utgangsmodul PTC til hovedkortet: NEO3
+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.
Kommunikasjon er koblet mellom terminaler som den heltrukne linjen viser.
Koble til strømforsyningen
Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.
Tilkobling av last
Koble lastkabling til P2:1-8 på 8 utgangsmodul PTC.
Advarsel
Maksimal belastning er 1,85 A per belastningsutgang og kortets totale belastning må ikke overstige 10 A.
Nei | Tilkoblinger | 8 Outoput module PTC | Hovedkort |
|---|---|---|---|
1 | Strømforsyningstilkobling: | P1:1-4 | Valgfri belastningsutgang. |
2 | Overkoblingsalarm til hovedkort: Brokobling av alarmer til/fra tilleggskort | J14 J15 | J5 |
Koble 8 utgangsmodul PTC til hovedkortet: PRO1, 5 A - 10 A
+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.
Kommunikasjon er koblet mellom terminaler som den heltrukne linjen viser.
Koble til strømforsyningen
Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.
Tilkobling av last
Koble lastkabling til P2:1-8 på 8 utgangsmodul PTC.
Advarsel
Maksimal belastning er 1,85 A per belastningsutgang og kortets totale belastning må ikke overstige 10 A.
Nei | Tilkoblinger | 8 Output control module | Hovedkort |
|---|---|---|---|
1 | Strømforsyningstilkobling: | P1:1-4 | Valgfri belastningsutgang |
2 | Overkoblingsalarm til hovedkort: Bryte alarmer til/fra tilleggskort: | J14 J15 | J13 - |
Koble 8 utgangsmodul PTC til hovedkortet: PRO1, 15 A - 25 A
+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.
Kommunikasjon er koblet mellom terminaler som den heltrukne linjen viser.
Koble til strømforsyningen
Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.
Tilkobling av last
Koble lastkabling til P2:1-8 på 8 utgangsmodul PTC.
Advarsel
Maksimal belastning er 1,85 A per belastningsutgang og kortets totale belastning må ikke overstige 10 A.
Nei/bokstav | På kretskort (A) | Forklaring |
|---|---|---|
A | 8 Utgangsmoduler | Valgfritt kort. |
B | 2 Utgangsmodul | Kort for tilkobling av last og strømforsyning til 8 Outoput module PTC. |
C | Effektkort | Tilgjengelig i 15 A og 25 A enheter. |
D | PRO1 | Hovedkort i batteribackup. |
1 | P1:1-4 | Koble til strømforsyningen 8 Outoput module PTC fra (B). |
2 | J14 | Alarmer kobles til lastekort. |
3, 4, 5 | - | Intern strømforsyning og kommunikasjon mellom kort. |
Koble 8 utgangsmodul PTC til hovedkortet: PRO2 v3, 5 A - 10 A
+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.
Kommunikasjon er koblet mellom terminaler som den heltrukne linjen viser.
Koble til strømforsyningen
Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.
Tilkobling av last
Koble lastkabling til P2:1-8 på 8 utgangsmodul PTC.
Advarsel
Maksimal belastning er 1,85 A per belastningsutgang og kortets totale belastning må ikke overstige 10 A.
Nei | Tilkoblinger | 8 Outoput module PTC | Hovedkort |
|---|---|---|---|
1 | Strømforsyningstilkobling: | P1:1-4 | Valgfri belastningsutgang. |
2 | Overkoblingsalarm til hovedkort: Overkobling av alarmer til tilleggskort: | J14 J15 | J1 |
Koble 8 utgangsmodul PTC til hovedkortet: PRO2 v3 15 A - 25 A
+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.
Kommunikasjon er koblet mellom terminaler som den heltrukne linjen viser.
Koble til strømforsyningen
Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.
Tilkobling av last
Koble lastkabling til P2:1-8 på 8 utgangsmodul PTC.
Advarsel
Maksimal belastning er 1,85 A per belastningsutgang og kortets totale belastning må ikke overstige 10 A.
Nei/bokstav | På kretskort (A) | Forklaring |
|---|---|---|
A | 8 Outoput module PTC | Valgfri plassering. |
B | 2 Utgangsmodul | Kort for tilkobling av last og strømforsyning til 8 Outoput module PTC. |
C | Effektkort | Tilgjengelig i 15 A og 25 A enheter. |
D | PRO2 v3 | Hovedkort i batteribackup. |
1 | P1:1-4 | Koble fra strømforsyningen 8 Outoput module PTC (B). |
2 | J14 | Koble alarmen til lastekortet. |
3, 4 | - | Intern strømforsyning og kommunikasjon mellom kort. |
Koble 8 utgangsmodul PTC til hovedkortet: PRO3 5 A - 10 A
+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.
Kommunikasjon er koblet mellom terminaler som den heltrukne linjen viser.
Koble til strømforsyningen
Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.
Tilkobling av last
Koble lastkabling til P2:1-8 på 8 utgangsmodul PTC.
Advarsel
Maksimal belastning er 1,85 A per belastningsutgang og kortets totale belastning må ikke overstige 10 A.
Nei | Tilkoblinger | 8 Outoput module PTC | Hovedkort |
|---|---|---|---|
1 | Strømforsyningstilkobling: | P3:1-4 | Valgfri belastningsutgang. |
2 | Overkoblingsalarm til hovedkort: | J14 | J5 |
Tilkobling av ytterligere 8 utgangsmoduler PTC
Koble til tilleggskort til hovedkortet
Notat
For alarmtilkobling bruk 2A og 2B for tilkobling av nyere enheter (etter ca. 2018). For eldre enheter (før ca. 2018) bruk 3A-3C.
Brev / Nei | Forklaring | På kortet |
|---|---|---|
A | 8 Outoput module PTC. | - |
B | 8 Outoput module PTC. | - |
C | Hovedkort, kan variere med konfigurasjonen. | - |
1 A | Strømforsyning til 1B fra 1A. | P1:1-+2 |
1 B | Strømforsyning til 1B fra hovedkort. | P1:3-4 |
2 A | Brokobling av alarmer fra kort A til kort B. | J15 |
2 B | Tilkobling av alarm på C (hovedkort) fra kort A. | Se tabellen nedenfor. |
2C | Tilkobling av alarm på C (hovedkort) fra kort B. | Se tabellen nedenfor. |
3 A | Alarmutgang bytter fra kort A til kort B. | J14-J15 |
3 B | Alarmutgang bytter fra kort A til kort B. | J14-J15 |
Brev / Nei | Forklaring |
|---|---|
X1 | Valgfritt kort 1 |
X2 | Valgfritt kort 2 |
X3 | Hovedkort |
X3.1 | Tilkobling til hovedkort fra opsjonskort. |
X3.2 | Tilkobling til hovedkort fra opsjonskort. |
Tekniske data - 8 Output control module
Info | Forklaring |
|---|---|
Kortnavn: | 8 Output control module |
Produktbeskrivelse | 8 Output control module er en beskyttelsesmodul med 10 fullt beskyttede utganger, hvorav syv er prioriterte og tre er ikke-prioriterte. |
Produktet passer inn | Batterisikkerhetskopier med hovedkort: PRO1, PRO2, PRO2 V3, PRO3 og NEO3. |
Måle | 120 x 45 mm. |
Eget forbruk | 65mA |
Utgangsspenning | 24 V |
Sikringer | F2A kommer med kort. |
Indikasjon | Ja, LED på kretskortet |
Info | Verdi |
|---|---|
Alarmutganger, antall | 1 |
Alarm ved bytte av relé? (Ja Nei) | Ja |
Lastutganger, antall | 8 |
Spenning på lastutgang | 27,3V DC |
Prioriterte (alltid spenning) lastutganger (Ja/Nei) | Ja |
Maks belastning, per utgang | 10 A |
Maksimal belastning, totalt, (må ikke overskrides). | 16 A |
Last utgang pluss (+) sikring? (Ja Nei) | Ja |
Lastutgang minus (-) sikret (Ja/Nei) | Nei |
Sikringer på utgang | T2A. |
Tilkobling til summer? (Ja Nei) | Nei |
Om oversettelse av dette dokumentet
Brukerhåndbok og andre dokumenter er på originalspråket på svensk. Andre språk kan være maskinoversatt og/eller ikke gjennomgått, feil kan oppstå.
Adresse og kontaktopplysninger
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Sverige |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
