8 Output control module

EN

Kortet skal sitte i plastavstandsstykkene med koblingene på kortet vendt opp.

B

Kroker for å feste til platen (C).

C

Fest avstandsstykker i plast.

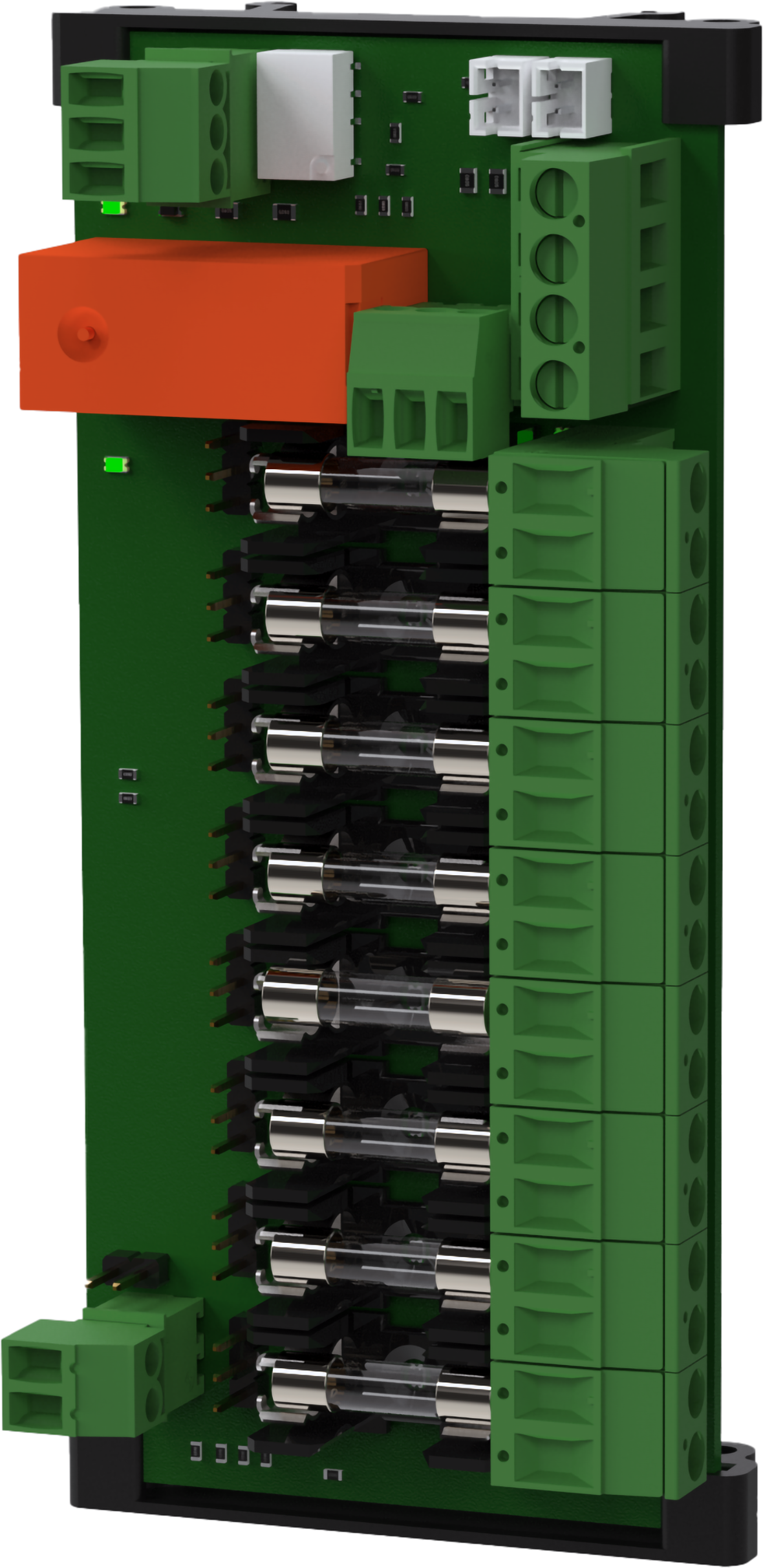

1

JU1-JU8

Bygelen til pinnestrimmelen styrer hvilken funksjon utgangen (13) har.

Kontroll for funksjon: Jumper mellom 1-2 = Normal funksjon, alltid på.

Jumper mellom 2-3=Brannalarmkontroll.

Se også egen tabell.

2

J9

Brannalarmkrets, må lukkes dersom kontroll skal skje via hovedkort. Se også egen tabell.

3

JU9

Master for hvor kontroll av brannalarm foregår. Se også egen tabell.

Ubrokoblet: Kontroll fra kortet.

Brokoblet: Kontroll fra hovedkort mulig.

4

D21

Grønn indikatordiode=

5

D30

Grønn indikatordiode=

6

D29

Rød indikatordiode=

7

P4:1-3

Alarmrelé, NC, Com NO.

8

J14

Kontroll/alarmkabel til hovedkort.

9

J15

Videresending av kontroll/alarmkabel til neste opsjonskort.

10

J11

Kun brukt i brannalarmkontrollmodus.

Jumper mellom 1-2=Invertert utgangsspenning.

Jumper mellom 2-3=Normal utgangsspenning.

Se også egen tabell.

11

P1:3-4

Forsyner 24 V fra hovedkort.

12

P1:1-2

Videresending av 24 V strømforsyning til neste opsjonskort.

13

P2:1-8

Utganger.

14

D9-D18

Grønn indikatordiode.

1

Strømforsyningstilkobling:

P1:3-4

Last utgang 1

2

Overkoblingsalarm til hovedkort:

Bryte alarmer til/fra tilleggskort:

J14

J15

J13

-

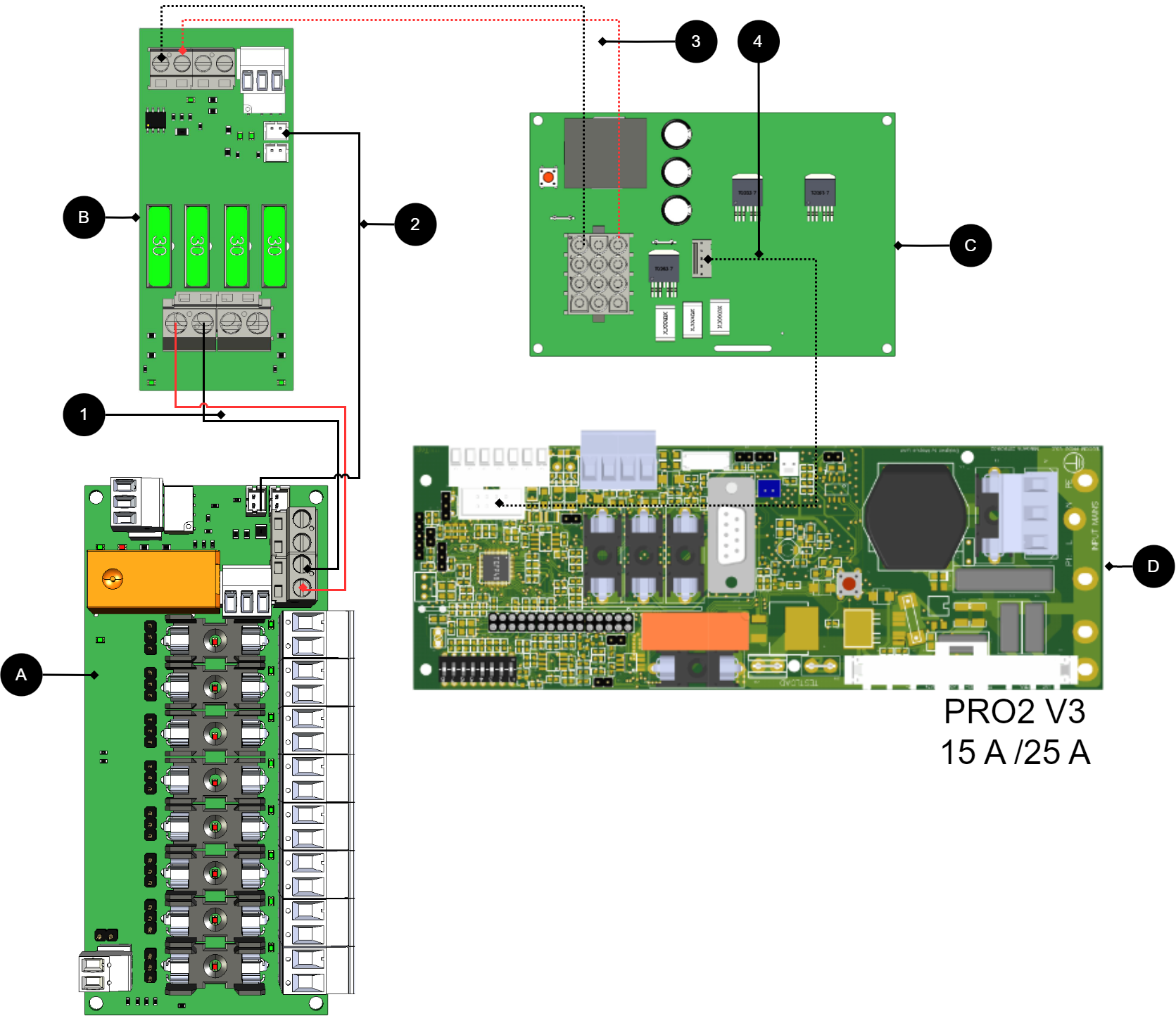

A

8 Utgangsmoduler

Valgfri plassering.

B

2 Utgangsmodul

Kort for tilkobling av last og strømforsyning til 8 Output control module.

C

Effektkort

Tilgjengelig i 15 A og 25 A enheter.

D

PRO1

Hovedkort i batteribackup.

1

P1:3-4

Koble til strømforsyningen 8 Output control module fra (B).

2

J14

Alarmer kobles til lastekort.

3, 4

-

Intern strømforsyning og kommunikasjon mellom kort.

1

Strømforsyningstilkobling:

P1:3-4

Last utgang 1

2

Overkoblingsalarm til hovedkort:

Overkobling av alarmer til tilleggskort:

J14

J15

J1

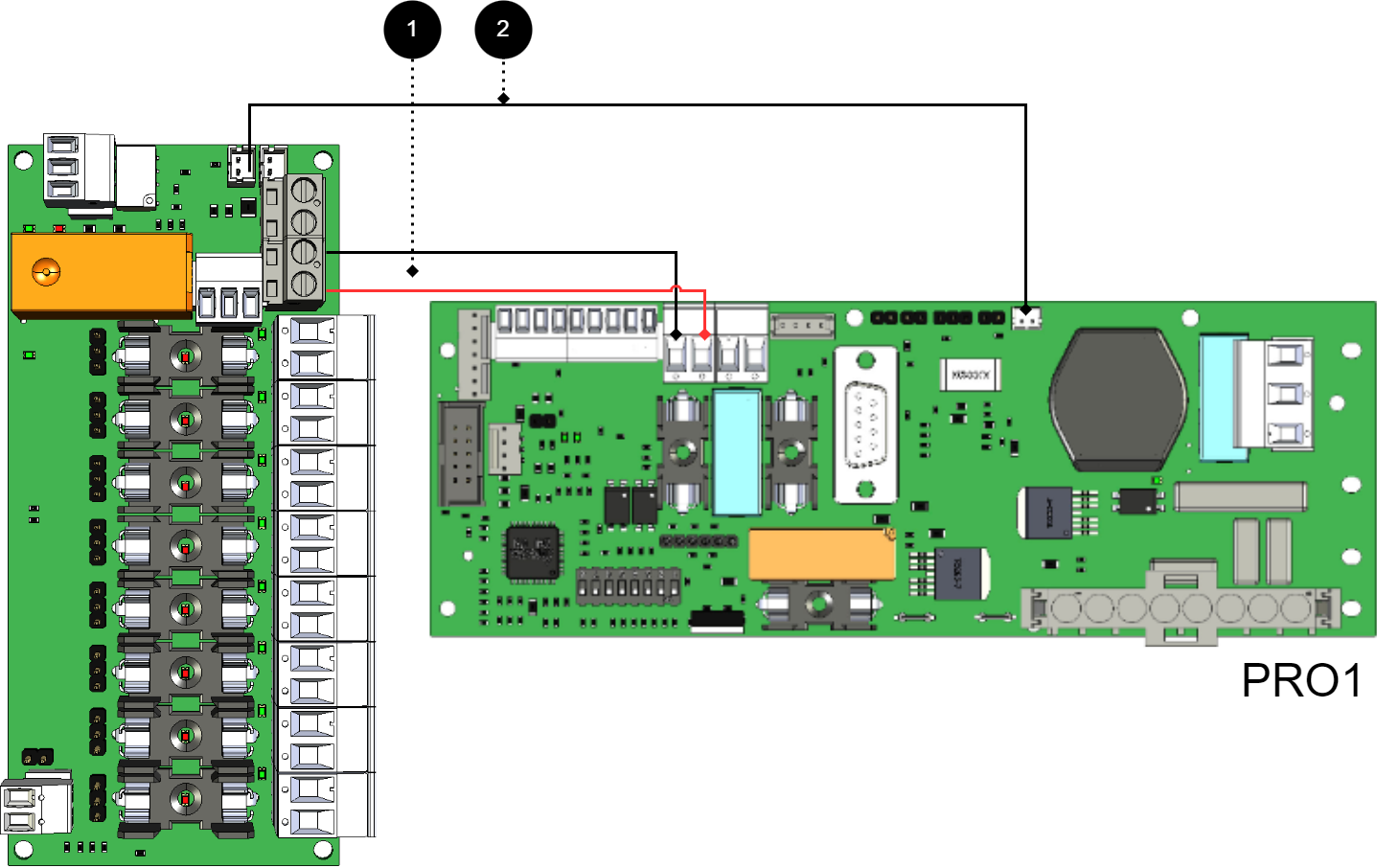

A

8 Output control module

Valgfri plassering.

B

2 Utgangsmodul

Kort for tilkobling av last og strømforsyning til 8 Output control module.

C

Effektkort

Tilgjengelig i 15 A og 25 A enheter.

D

PRO2 v3

Hovedkort i batteribackup.

1

P1:3-4

Koble fra strømforsyningen 8 Output control module (B).

2

J14

Koble alarmen til lastekortet.

3, 4

-

Intern strømforsyning og kommunikasjon mellom kort.

1

Strømforsyningstilkobling:

IN 12 V / 24 V

Last utgang 2

2

Overkoblingsalarm til hovedkort:

J11

J5

1

Strømforsyningstilkobling:

IN 12 V / 24 V

Last utgang 1

2

Alarmutgang:

P3:1-3

J13

A

8 Output control module.

-

B

8 Output control module.

-

C

Hovedkort, kan variere med konfigurasjonen.

-

1 A

Strømforsyning til 1B fra 1A.

P1:1-+2

1 B

Strømforsyning til 1B fra hovedkort.

P1:3-4

2 A

Overkobling av alarmer til kort B.

J15

2 B

Tilkobling av alarm på C (hovedkort) fra kort A.

Se tabellen nedenfor.

2C

Tilkobling av alarm på C (hovedkort) fra kort B.

Se tabellen nedenfor.

3 A

Alarmutgang slår på C (hovedkort).

P3:1-3

3 B

Alarmutgang er koblet til C (hovedkort).

P3:1-3

Alarmutganger, antall

1

Alarm ved bytte av relé? (Ja Nei)

Ja

Lastutganger, antall

8

Spenning på lastutgang

27,3V DC

Spenningsgrense, øvre, på lastutgang

27,9V DC

Spenningsgrense, nedre, på lastutgang. Med batteridrift og frakoblet nettspenning.

20V DC

Prioriterte (alltid spenning) lastutganger (Ja/Nei)

Ja

Maks belastning, per utgang

10 A

Maksimal belastning, totalt, (må ikke overskrides).

16 A

Last utgang pluss (+) sikring? (Ja Nei)

Ja

Lastutgang minus (-) sikret (Ja/Nei)

Nei

Sikringer på utgang

T2A.

Tilkobling til summer? (Ja Nei)

Nei
