Tekniska specifikationer 5 Output module
5 Output module är en avsäkringsmodul med fem helt avsäkrade utgångar. Kortet kommer monterat i L-module som sätts i batteribackup. Kontrollera vid beställning att kortet passar till den batteribackup kortet skall installeras i.
Montering i batteribackup
Om kort levereras monterat i plastfäste (DIN-adapter) är det bara att snäppa fast kortet i slitsar i kapslingen.
Om kortet har lossat, snäpp fast det i plastfästet igen.
Montera kortet på valfri kortplats i kapslingen, lämna god plats för kablar.
Viktigt
Montera kortet innan du skruvar fast kablage eller driftsätter.
![5_UT_i_Lvinkel.png](image/uuid-eb6a27c9-80b8-b935-f78a-df5fb5dc2c3f.png)
![VMC_baksida_inkoppling.png](image/uuid-7f9f8fce-20e2-c4c8-5e1e-453a265c753e.png)
Bokstav | Förklaring | Kommentar |
---|---|---|
A | Tillvalskort | Tillvalskort kommer monterat på plastfäste från fabrik, har det lossnat? Snäpp fast det igen innan du monterar kortet. |
B | Plastfäste | På plastfästet sitter hakar för att sätta fast i slitsar i plåten. |
C | Plats för plastfäste | Slitsar i plåt för att snäppa fast plastfästet. |
Kortbeskrivning 5 Output module
![5_UT_med_inkoppling_kort_siffror.png](image/uuid-a188f62a-c12c-7d0a-35b0-70d4029e39d3.png)
Nr | På kretskort | Förklaring |
---|---|---|
1 | D1-D4 | Grön indikeringsdiod, lyser med fast grönt sken när säkring är hel. |
2 | F1-F5 | Säkringar |
3 | J22, J23 | Inkommande spänning från moderkort, 12 V / 24 V. |
4 | D29 | Röd indikeringsdiod, lyser med fast rött sken när någon säkring är trasig. |
5 | D30 | Grön indikeringsdiod, lyser med fast grönt sken när säkring är hel. |
6 | J6 | Anslutning till larm på moderkort. |
7 | J7 | Bryggningsanslutning för larm från annat kort. |
8.1 | P3:1 | Larmutgång, NC. |
8.2 | P3:2 | Larmutgång, Com, |
8.3 | P3:3 | Larmutgång, NO, |
9 | P2:1-10 | Lastutgång +/- |
10 | JU4 | Bygel för inställning av spänning i kortet. Obyglad = 24 V (fabriksinställning). Byglad = 12 V.* *Kortet måste ha samma spänning som moderkortet. |
Använd medföljande kablage
Använd kablaget som skickas med i kartongen för att koppla in kortet.

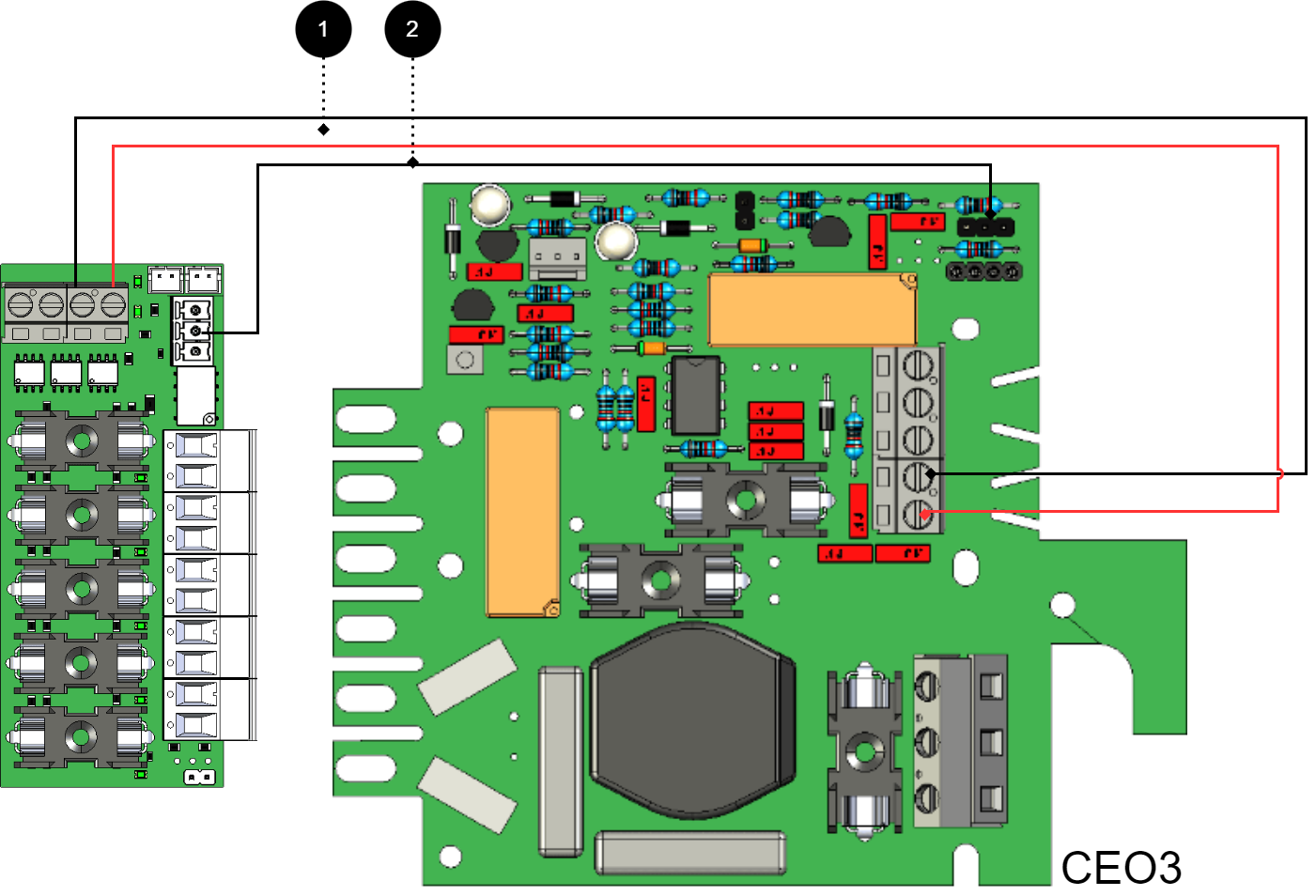

Anslut 5 Output module till moderkort: CEO3 v2.1
![Anslut kortet som bilden visar.](image/uuid-cfe16aac-17a1-705a-f489-82d9d07d958d.png)
+ och - från last på moderkort kopplas till + och - på tillvalskortet.
Kommunikation kopplas mellan plintar som heldragen linje visar.
Nr | Kopplingar | 5 Output module | Moderkort |
---|---|---|---|
1 | Inkoppling strömmatning: | IN 12 V / 24 V | Lastutgång 1 |
2 | Larmutgång: kopplas mellan NO och Com. | P3:2-3, J6 | JU3 - koppla mellan mittenstift och något ytterstift. |
Anslut 5 Output module till moderkort: CEO3 v5
![Anslut kortet som bilden visar.](image/uuid-acf1217c-75d2-afe8-aa3a-6b1f89dfe66b.png)
+ och - från last på moderkort kopplas till + och - på tillvalskortet.
Kommunikation kopplas mellan plintar som heldragen linje visar.
Nr | Kopplingar | 5 Output module | Moderkort |
---|---|---|---|
1 | Inkoppling strömmatning: | IN 12 V / 24 V | Lastutgång 1 |
2 | Anslutning till larm på moderkort eller Bryggning av larm till ytterligare 5 Output module | J6 J7 | J27 - |
Anslut 5 Output module till moderkort: NEO3
![Anslut kortet som bilden visar.](image/uuid-22072323-46e2-b059-e18a-4b42cf971e19.png)
+ och - från last på moderkort kopplas till + och - på tillvalskortet.
Kommunikation kopplas mellan plintar som heldragen linje visar.
Nr | Kopplingar | 5 Output module | Moderkort |
---|---|---|---|
1 | Inkoppling strömmatning: | IN 12 V / 24 V | Lastutgång 1 |
2 | Anslutning till larm på moderkort: Bryggning av larm till/från ytterligare tillvalskort | J6 J7 | J5 - |
Anslut 5 Output module till moderkort: PRO1 5 A och 10 A
![Anslut kortet som bilden visar.](image/uuid-046fb3df-ad72-b972-c3c0-f43eaccbbee7.png)
+ och - från last på moderkort kopplas till + och - på tillvalskortet.
Kommunikation kopplas mellan plintar som heldragen linje visar.
Nr | Kopplingar | 5 Output module | Moderkort |
---|---|---|---|
1 | Inkoppling strömmatning: | IN 12 V / 24 V | Lastutgång 1 |
2 | Bryggning av larm till moderkort: Bryggning av larm från/till ytterligare tillvalskort | J7 J6 | J13 - |
Anslut 5 Output module till moderkort: PRO1 15 A och 25 A
![Anslut kortet som bilden visar.](image/uuid-480fd42d-a4f6-6485-6902-c0c31c5960b0.png)
Anslut 5 Output module till moderkort: PRO2 15 A och 25 A
![Anslut kortet som bilden visar.](image/uuid-11ff0230-f703-6318-51ed-11b1ca737d2c.png)
Nr/bokstav | kretskort | Förklaring |
---|---|---|
D | Moderkort | PRO2 v3 |
2 | J7 | Koppla larm till lastkort. |
1 | IN 24 V | Koppla in strömmatning från 2 output module. |
C | Effektkort | Finns endast på 15 A och 25 A enheter. |
A | 5 Output module | TIllvalskort. |
B | 2 Output module | Koppla strömmating (24 V) till 5 Output module. |
3, 4 | - | Intern strömmatning och kommunikation mellan kort. |
Anslut 5 Output module till moderkort: PRO3
![Anslut kortet som bilden visar.](image/uuid-17a2f5a5-bc8b-720f-5873-acedfee02fe9.png)
+ och - från last på moderkort kopplas till + och - på tillvalskortet.
Kommunikation kopplas mellan plintar som heldragen linje visar.
Nr | Kopplingar | 5 Output module | Moderkort |
---|---|---|---|
1 | Inkoppling strömmatning: | IN 12 V / 24 V | Lastutgång 1 |
2 | Anslutning till larm på moderkort: Bryggning av larm till/från ytterligare tillvalskort. | J7 J6 | J5 - |
Om kort saknar vit(JST)-kontakt eller om larm skall ges via reläväxling
![Anslut kortet som bilden visar.](image/uuid-70ce2a8a-926e-bf25-54d4-fa9ebc6d1dd7.png)
+ och - från last på moderkort kopplas till + och - på tillvalskortet.
Kommunikation kopplas mellan plintar som heldragen linje visar.
Nr | Kopplingar | 5 Output module | Moderkort |
---|---|---|---|
1 | Inkoppling strömmatning: | IN 12 V / 24 V | Lastutgång 1 |
3 | Larmutgång: | P3:1-2 | J15 |
Inkoppling av ytterligare 5 Output module
![Koppling av ytterligare tillvalskort till moderkort](image/uuid-f59c9beb-8c18-3ae1-96b2-eba40d74e03f.png)
Notera
För larminkoppling använd 2A och 2B för inkoppling av nyare enheter (efter ca 2018). För äldre enheter (innan ca, 2018) använd 3A-3C.
Bokstav / Nr | Förklaring | På kortet |
---|---|---|
A | 5 Output module. | - |
B | 5 Output module. | - |
C | Moderkort, varierar med konfiguration. | - |
1 A | Strömmatning från 1B. | IN 12 V / 24 V |
1 B | Strömmatning från C (moderkort). | IN 12 V / 24 V |
2 A | Bryggning av larm till kort B. | J7 |
2 B | Anslutning av larm på C (moderkort) från kort A | Se tabell nedan. |
3 A | Bygling mellan kort A och B. . | P3:1-3 |
3 B | Larmutgång kopplar på C (moderkort). | P3:1-3 |
3 C | Larmutgång kopplas på C (moderkort). | P3:1-3 |
P3 | Förklaring |
---|---|
P3:1 | NC |
P3:2 | Com |
P3:3 | NO |
Tekniska Data - 5 Output module
Info | Förklaring |
---|---|
Kortnamn: | 5 Output module |
Produktbeskrivning | 5 Output module är en avsäkringsmodul med fem helt avsäkrade utgångar. Kortet monteras på plastadapter innan den sätts i batteribackup. |
Produkten passar i | Batteribackuper med moderkort: PRO1, PRO2, PRO2 V3, PRO3 och NEO3. |
Mått | 85 x 37 mm |
Egenförbrukning | 35 mA |
Utspänning | 12 V eller 24 V |
Säkringar | På utgångar. |
Indikering | Ja, LED på kretskort |
Info | Förklaring |
---|---|
Larmutgångar, antal | 1 |
Larm på växlande relä? (Ja/ Nej) | Ja, summalarm vid säkringsfel |
Protokoll på larmutgång (kommunikationsprotokoll) | - |
Lastutgångar, antal | 5 |
Spänning på lastutgång | 13,65 V / 27,3 V |
Spänningsgräns, övre, på lastutgång | 13,95 V / 27,9 V |
Spänningsgräns, nedre, på lastutgång. Vid batteridrift och bortkopplad nätspänning. | 10 V / 20 V |
Prioriterade (alltid spänning) lastutgångar (Ja/Nej) | Ja |
Maxlast, per utgång | 10 A |
Maxlast, totalt, (får ej överstigas). | 16 A |
Lastutgång plus (+) avsäkrad? (Ja/Nej) | Ja |
Lastutgång minus (-) avsäkrad (Ja/Nej) | Nej |
Anslutning till summer? (Ja/Nej) | Nej |
