5 Output module

Tekniset tiedot 5 Output module

5 Output module on sulakemoduuli, jossa on viisi täysin sulatettua lähtöä. Kortti on asennettu L-moduuliin, joka asetetaan akkuvarastoon. Tarkista tilauksen yhteydessä, että kortti sopii asennettavaan akun varakorttiin.

Asennus akkuvarastoon

Jos kortti toimitetaan asennettuna muovikiinnikkeeseen (DIN-sovitin), napsauta kortti vain kotelossa oleviin aukkoihin.

Jos kortti on irronnut, napsauta se takaisin muovipidikkeeseen.

Asenna kortti mihin tahansa kotelon korttipaikkaan, jätä runsaasti tilaa kaapeleille.

Tärkeää

Asenna kortti ennen kaapeloinnin kiinnittämistä tai käyttöönottoa.

Kirje	Selitys	Kommentti
A	Valinnainen kortti	Optiokortti tulee tehtaalta asennettuna muovikiinnikkeeseen, onko se irronnut? Napsauta se takaisin paikalleen ennen levyn asentamista.
B	Muovinen kannatin	Muovisessa kannattimessa on koukut, jotka kiinnitetään levyn aukkoihin.
C	Paikka muovikannattimelle	Metallilevyssä olevat urat muovikiinnikkeen napsauttamiseksi.

Kortin kuvaus 5 Output module

Taulu 1. Piirilevyn yleiskatsaus - 5 Output module

Nro	Piirilevyllä	Selitys
1	D1-D4	Vihreä merkkivalo, palaa vihreänä, kun varoke on ehjä.
2	F1-F5	Varokkeet.
3	J22, J23	Tulojännite emolevyltä, 12 V / 24 V.
4	D29	Punainen merkkivalo, palaa punaisena, kun varoke on rikki.
5	D30	Vihreä merkkivalo, palaa vihreänä, kun varoke on ehjä.
6	J6	Liitäntä hälytykseen emolevyllä.
7	J7	Siltausliitäntä hälytykselle toiselta kortilta.
8.1	P3:1	Hälytyslähtö, NC.
8.2	P3:2	Hälytyslähtö, Com.
8.3	P3:3	Hälytyslähtö, NO.
9	P2:1-10	Kuormalähtö +/-
10	JU4	Siltaus kortin jännitteen säätämiseen. Siltaamaton = 24 V (tehdasasetus). Sillattu = 12 V.* *Kortilla on oltava sama jännite kuin emolevyllä.

Käytä mukana toimitettua kaapelia

Käytä kortin liittämiseen pakkauksen mukana tulevaa kaapelia.

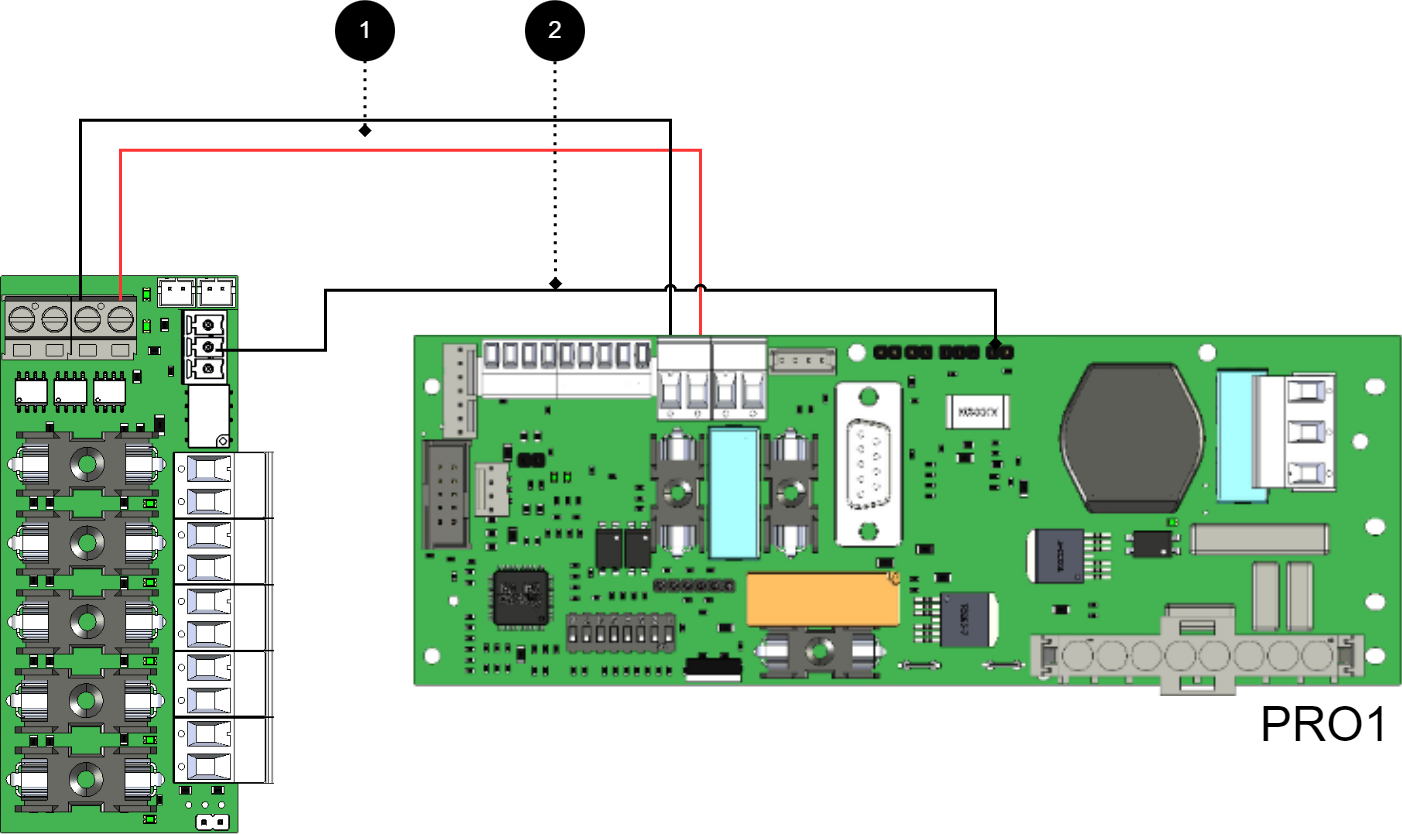

Kytkeä 5 Output module emolevylle: CEO3 v2.1

Kuva 1. Liitä kortti kuvan osoittamalla tavalla.

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Tiedonsiirto on kytketty terminaalien välillä, kuten kiinteä viiva osoittaa.

Taulu 2. Liitännät akun varaosasta sulakekorttiin

Ei	Liitännät	5 Lähtömoduuli	Emolevy
1	Virtalähteen liitäntä:	IN 12 V / 24 V	Lataa lähtö 1
2	Hälytyslähtö: kytketty NO ja Com väliin.	P3:2-3, J6	JU3 - yhdistä keskitapin ja jonkin ulomman tapin väliin.

Kytkeä 5 Output module emolevylle: CEO3 v5

Kuva 2. Liitä kortti kuvan osoittamalla tavalla.

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Tiedonsiirto on kytketty terminaalien välillä, kuten kiinteä viiva osoittaa.

Taulu 3. Liitännät akun varaosasta sulakekorttiin

Liitännät

5 Lähtömoduuli

Emolevy

Virtalähteen liitäntä:

IN 12 V / 24 V

Lataa lähtö 1

Kytkentä hälyttimeen emolevyllä tai

Hälytysten siltaus toiseen 5 lähtömoduuliin

J27

Kytkeä 5 Output module emolevylle: NEO3

Kuva 3. Liitä kortti kuvan osoittamalla tavalla.

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Tiedonsiirto on kytketty terminaalien välillä, kuten kiinteä viiva osoittaa.

Taulu 4. Liitännät akun varaosasta sulakekorttiin

Liitännät

5 Lähtömoduuli

Emolevy

Virtalähteen liitäntä:

IN 12 V / 24 V

Lataa lähtö 1

Kytkentä emolevyn hälyttimeen:

Hälytysten siltaus lisäoptiokortteihin/-korteista

Kytkeä 5 Output module emolevylle: PRO1 5 A ja 10 A

Kuva 4. Liitä kortti kuvan osoittamalla tavalla.

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Tiedonsiirto on kytketty terminaalien välillä, kuten kiinteä viiva osoittaa.

Taulu 5. Liitännät akun varaosasta sulakekorttiin

Liitännät

5 Lähtömoduuli

Emolevy

Virtalähteen liitäntä:

IN 12 V / 24 V

Lataa lähtö 1

Hälyttimen siltaus emolevylle:

Hälytysten siltaus lisäkorteista/lisäkorttiin

J13

Kytkeä 5 Output module emolevylle: PRO1 15 A ja 25 A

Kuva 5. Liitä kortti kuvan osoittamalla tavalla.

Taulu 6. Liitännät 15 A ja 25 A yksiköt

Ei/kirje	Piirilevyllä	Selitys
A	5 Lähtömoduuli	Lisävarustekortti (A).
B	2 Lähtömoduuli	Liitä virtalähde (24 V) 5 lähtömoduuliin (A).
C	Tehostekortti	Saatavana 15 A ja 25 A yksiköissä.
D	PRO1	Emolevy
1	IN 24 V	Kytke virtalähde kahdesta lähtömoduulista (B).
2	J7	Yhdistä hälytys latauskorttiin.
3, 4	-	Sisäinen virtalähde ja tiedonsiirto korttien välillä.

Kytkeä 5 Output module emolevylle: PRO2 15 A ja 25 A

Kuva 6. Liitä kortti kuvan osoittamalla tavalla.

Taulu 7. Liitännät 15 A ja 25 A yksiköt

Ei/kirje	piirilevy	Selitys
C	Tehostekortti	Saatavilla vain 15 A ja 25 A yksiköissä.
2	J7	Yhdistä hälytys latauskorttiin.
1	IN 24 V	Liitä virtalähde 2 lähtömoduulista.
D	Emolevy	PRO2 v3
A	5 Lähtömoduuli	Valinnainen kortti.
B	2 Lähtömoduuli	Liitä virtalähde (24 V) 5-lähtömoduuliin.
3, 4	-	Sisäinen virtalähde ja tiedonsiirto korttien välillä.

Kytkeä 5 Output module emolevylle: PRO3

Kuva 7. Liitä kortti kuvan osoittamalla tavalla.

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Tiedonsiirto on kytketty terminaalien välillä, kuten kiinteä viiva osoittaa.

Taulu 8. Liitännät akun varaosasta sulakekorttiin

Nro

Liitännät

5 Lähtömoduuli

Emolevy

Virtalähteen liitäntä:

IN 12 V / 24 V

Lataa lähtö 1

Kytkentä emolevyn hälyttimeen:

Hälytysten siltaus lisäoptiokortteihin/-korteista.

Jos kortista puuttuu valkoinen (JST) kosketin tai jos hälytys halutaan antaa relekytkennällä

Kuva 8. Liitä kortti kuvan osoittamalla tavalla.

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.

Tiedonsiirto on kytketty terminaalien välillä, kuten kiinteä viiva osoittaa.

Taulu 9. Liitännät akun varaosasta sulakekorttiin

Ei	Liitännät	5 Lähtömoduuli	Emolevy
1	Virtalähteen liitäntä:	IN 12 V / 24 V	Lataa lähtö 1
3	Hälytyslähtö:	P3:1-2	J15

Lisälaitteiden liitäntä 5 Output module

Kuva 9. Lisäkorttien liittäminen emolevyyn

Huomaa

Hälytysliitäntään käytetään 2A ja 2B uudempien yksiköiden liittämiseen (n. 2018 jälkeen). Vanhemmissa laitteissa (ennen noin vuotta 2018) käytä 3A-3C.

Taulu 10. Lisävarustekorttien liittäminen

Kirje / nro	Selitys	Kortilla
A	5 Output module.	-
B	5 Output module.	-
C	Emolevy, vaihtelee kokoonpanon mukaan.	-
1 A	Virtalähde 1B:ltä.	IN 12 V / 24 V
1 B	Virtalähde C:stä (emolevy).	IN 12 V / 24 V
2 A	Hälytysten siltaus korttiin B.	J7
2 B	Hälyttimen liitäntä C:ssä (emolevy) kortilta A	Katso alla oleva taulukko.
3 A	Hyppää korttien A ja B väliin.	P3:1-3
3 B	Hälytyslähtö kytkeytyy päälle C (emolevy).	P3:1-3
3C	Hälytyslähtö on kytketty C:hen (emolevy).	P3:1-3

P3	Selitys
P3:1	NC
P3:2	Com
P3:3	EI

Taulu 11. Valinnaisten korttien hälytykset on kytketty liittimiin (emolevyn)

Emolevy	Liitin, johon valinnaisten korttien hälytykset on liitettävä (emolevyllä)
Toimitusjohtaja3 v5	J27
NEO3	J5
PRO1	J13
PRO2 v3	J1
PRO3	J5

Tekniset tiedot - 5 Output module

Tiedot	Selitys
Kortin nimi:	5 Output module
Tuotteen Kuvaus	5 Output module on sulakemoduuli, jossa on viisi täysin sulatettua lähtöä. Kortti kiinnitetään muovisovittimeen ennen kuin se asetetaan akkuvarastoon.
Tuote sopii	Akkuvarmistus emolevyn kanssa: PRO1, PRO2, PRO2 V3, PRO3 ja NEO3.
Mitata	85 x 37 mm
Oma kulutus	35mA
Ulostulojännite	12 V tai 24 V
Sulakkeet	Uloskäyntien kohdalla.
Osoitus	Kyllä, LED piirilevyssä

Taulu 12. Lähdöt

Tiedot	Selitys
Hälytyslähdöt, numero	1
Hälytys releen vaihdosta? (Kyllä ei)	Kyllä, täydellinen hälytys sulakkeen rikkoutuessa
Hälytyslähdön protokolla (viestintäprotokolla)	-
Latauslähdöt, numero	5
Jännite kuorman ulostulossa	13,65 V / 27,3 V
Jänniterajoitus, ylempi, kuorman lähdössä	13,95 V / 27,9 V
Jänniterajoitus, alempi, kuorman lähdössä. Akkukäytöllä ja verkkojännitteellä irti.	10 V / 20 V
Prioriteetti (aina jännite) kuormituslähdöt (Kyllä/Nro)	Joo
Maksimikuormitus, uloskäyntiä kohti	10 A
Maksimikuormitus, kokonaismäärä (ei saa ylittää).	16 A
Kuormituslähtö plus (+) sulake? (Kyllä ei)	Joo
Latauslähtö miinus (-) suojattu (Kyllä/Nro)	Nro
Yhteys summeriin? (Kyllä ei)	Nro
