Tekniset tiedot: 230V Powercord Incl. Tamperswitch

230 V liitäntäkaapeli Milleteknikin virtalähteeseen.

Tekniset tiedot: peukalointikytkin

Tamperswitch on akkuvarmistuksen lisävaruste, joka on mikrokytkin, joka emolevyyn liitettynä hälyttää peukalointia varten.

Suojakytkin voidaan kytkeä myös ulkoiseen hälyttimeen, tämä tehdään laitteissa, jotka eivät tue emolevyn peukalointihälytyksiä.

Kytke verkkovirta emolevyyn liittimellä

Pujota virtajohdot kaapin kaapeliläpiviennin kautta.

Kiinnitä F ja N nippusiteillä.

Virtajohdot on pidettävä erillään muista kaapeleista EMC-häiriöiden välttämiseksi.

Kuva 1. Kytke verkkojännite emolevyyn
Kytke verkkojännite emolevyyn

Kytke virtajohdot liittimeen ennen kuin asetat sen takaisin emolevyyn. Kiinnitä F ja N nippusiteillä.



Taulu 1. Virtajohdon liitännät

Kirjain

Selitys

F

Vaihe

N

Nolla

Suojamaadoitus

Suojamaadoitus



Huom

Tarkasta, että piirikortin merkinnät vastaavat liittimen kaapelijärjestystä.

Suojakoskettimen asennus M

M-koon kaapeissa peukalointikytkin sijaitsee oikealla kaapeliläpivientien edessä.

SISÄÄN piirilevyllä ei ole liitäntää peukalointikoskettimelle, minkä vuoksi peukalokytkimien hälytykset on kytkettävä ulkoisesti.

  1. Ruuvaa suojakytkin kaapin kattoon.

  2. Valkoisen muovikappaleen ja kaapin sisäpuolen katon välissä tulee olla lokero.

    (Jos lokero on päällä, kantta ei voi sulkea.)

  3. Kytke kaapelit, peukalokytkimellä ei ole liitäntää piirilevylle.

Kuva 2. Lokeron tulee olla valkoisen muovikappaleen ja kaapin katon välissä
Lokeron tulee olla valkoisen muovikappaleen ja kaapin katon välissä



Peukalointikosketin ja hälytysluokka 3/4 SSF1014:n mukaan

  • Peukalointikosketin on kiinnitettävä seinään, jotta se täyttää SSF1014:n hälytysluokan 3/4.

  • Peukalointikosketin on kytkettävä emolevyyn.

Jos etäisyys seinästä on pidempi esimerkiksi telineeseen asennettaessa, on asetettava välilevyt. Asentajan vastuulla on asentaa sopiva etäisyys. Kaapin peukalointikoskettimen tulee sulkeutua, kun kaapin ovi suljetaan. Jos hälytys laukeaa ("peukalointihälytys" / hälytys alakeskukseen), vipua on ehkä säädettävä.

Peukalointikoskettimen toleranssitasot: Hälytyksen tulee laueta, kun: Kaapin ovi avataan; > 1 mm. Yksikön irtoaminen seinästä: > 2,5 mm.

Kuva 3. Peukalointikoskettimen sijainti, kun se on juuttunut seinään.
Peukalointikoskettimen sijainti, kun se on juuttunut seinään.

Kuvassa sijoitus akkuvarastoon ja akkukoteloon.

Kuva 4. Peukalokytkimen kulma on kiinnitettävä seinään.
Peukalointikoskettimen sijainti, kun se on juuttunut seinään.




Peukalokytkimen asennus FLX S:ään

Suojakosketin voidaan asentaa kahdella tavalla

T-Tamperswitchin on oltava päällä yksi kahdesta sijoittelusta:

  1. Hälyttääksesi oven avaamisesta, T-Tamperswitch on sijoitettu kaappiin lukon yläpuolelle.

  2. Seinään hälytyksen antamiseksi koko kotelon rikkoutuessa tulee seinään asentaa T-peukalointikytkin, joka täyttää SSF:n mukaisen hälytysluokan. Huomaa, että levyn kulma voi poiketa tosiasiallisesti toimitetusta.


Peukalokytkimen asennus FLX M:ään

Suojakosketin voidaan asentaa kahdella tavalla

T-Tamperswitchin on oltava päällä yksi kahdesta sijoittelusta:

  1. Hälyttääksesi oven avaamisesta, T-Tamperswitch on sijoitettu kaappiin lukon yläpuolelle.

  2. Seinään hälytyksen antamiseksi koko kotelon rikkoutuessa tulee seinään asentaa T-peukalointikytkin, joka täyttää SSF:n mukaisen hälytysluokan. Huomaa, että levyn kulma voi poiketa tosiasiallisesti toimitetusta.


Peukalokytkimen asennus FLX L:ään

Suojakosketin voidaan asentaa kahdella tavalla

T-Tamperswitchin on oltava päällä yksi kahdesta sijoittelusta:

  1. Hälyttääksesi oven avaamisesta, T-Tamperswitch on sijoitettu kaappiin lukon yläpuolelle.

  2. Seinään hälytyksen antamiseksi koko kotelon rikkoutuessa tulee seinään asentaa T-peukalointikytkin, joka täyttää SSF:n mukaisen hälytysluokan. Huomaa, että levyn kulma voi poiketa tosiasiallisesti toimitetusta.


Suojakytkimen liitäntä PRO1:een

Akun varavirtalähteen tulee olla jännitteettömänä, kun se on kytketty.

  • T-Tamperswitchin kosketin on kytkettävä päälle J7 emolevyn akun varmuuskopiossa.

  • Akkukotelon T-Tamperswitchin kosketin on kytkettävä päälle J11 emolevyn akun varmuuskopiossa.


Hälytys peukalointikontaktista

Kun T-Tamperswitch on asennettu oikein, kaapin oveen tulee antaa hälytys (hidas vihreä vilkkuminen) akun varayksikölle sabotaasi (peukalointi).

Jos akkuvarmistus on kytketty alikeskukseen, annetaan sabotaasihälytys, kun mikrokytkimen yhteys katkeaa.

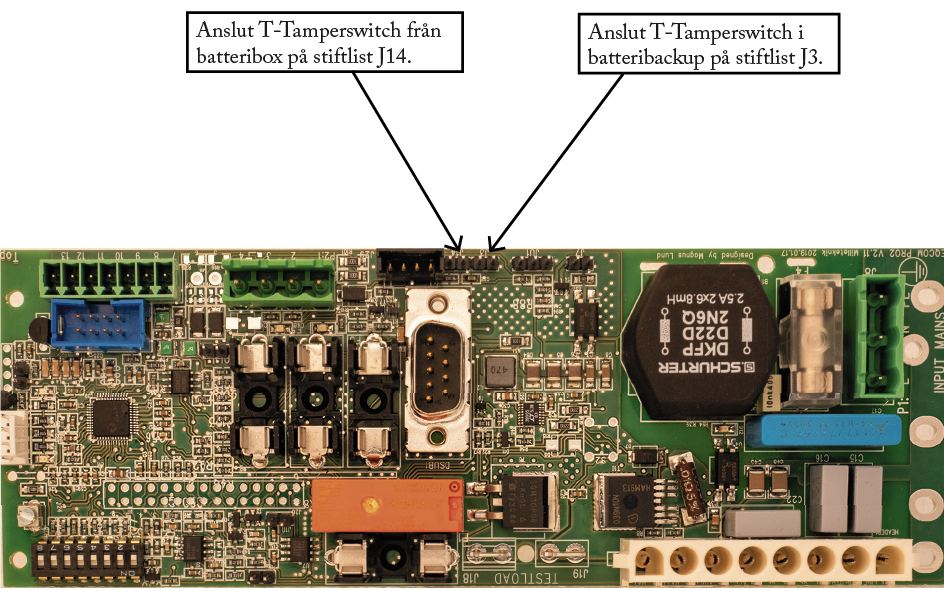

Suojauskoskettimen kytkeminen PRO2:een

Akun varavirtalähteen tulee olla jännitteettömänä, kun se on kytketty.

  • T-Tamperswitchin kosketin on kytkettävä päälle J 3 emolevyn akun varmuuskopiossa.

  • Akkukotelon T-Tamperswitchin kosketin on kytkettävä päälle J14 emolevyn akun varmuuskopiossa.


Hälytys peukalointikontaktista

Kun T-Tamperswitch on asennettu oikein, kaapin oveen tulee antaa hälytys (hidas vihreä vilkkuminen) akun varayksikölle sabotaasi (peukalointi).

Jos akkuvarmistus on kytketty alikeskukseen, annetaan sabotaasihälytys, kun mikrokytkimen yhteys katkeaa.

Suojauskoskettimen kytkeminen PRO3:een

Akun varavirtalähteen tulee olla jännitteettömänä, kun se on kytketty.

  • T-Tamperswitchin kosketin on kytkettävä päälle J101 emolevyn akun varmuuskopiossa.

  • Akkukotelon T-Tamperswitchin kosketin on kytkettävä päälle J7 emolevyn akun varmuuskopiossa.


Hälytys peukalointikontaktista

Kun T-Tamperswitch on asennettu oikein, kaapin oveen tulee antaa hälytys (hidas vihreä vilkkuminen) akun varayksikölle sabotaasi (peukalointi).

Jos akkuvarmistus on kytketty alikeskukseen, annetaan sabotaasihälytys, kun mikrokytkimen yhteys katkeaa.

Sabotaasikoskettimen säätö

SABK_PLIERS_INSTRUCTION.eps

Kun kaapin ovi on kiinni, sabotaasikoskettimen vivun on oltava kiinni-asennossa (kiinni). Jos saadaan hälytys (”peukalointihälytys” / hälytys alakeskukseen), vipua on ehkä säädettävä.

Vipua säädetään seuraavasti:

  1. Purista pihdeillä vivun keskeltä.

  2. Säädä vipu varovasti haluttuun suuntaan (ylös/alas).

  3. Tarkista sulkemalla ovi. Kun kosketin sulkeutuu, kuuluu naksahdus.

Huomautus

Sabotaasikosketin ei saa hälyttää, kun ovi on kiinni ja lukittu.

Peukalointikosketinyksiköiden kytkentä, joissa ei ole yhteyttä

Liitäntä puuttuu piirilevyltä, kuten kuvassa , peukalokytkimien hälytykset on liitettävä ulkoisiin hälytyksiin.

Tekniset tiedot 230V Powercord Incl. Tamperswitch

Artikkelin nimi

230V Powercord Incl. Tamperswitch

Tuotenumero

A-00002301FA01

Sähköpostinumero

5257446

Tyyppi

230 V liitäntäkaapeli akun varaan.

Pituus

2 metriä

Tekniset tiedot: Peukalukytkin, Suojakytkin.

Artikkelin nimi

Tamperswitch

Tyyppi

Mikrokytkin

Jännite

12 V / 24 V
