Tietoja Sinus UPS:stä Milleteknikiltä
SIN-invertteri on off-line UPS, joka kytkeytyy päälle ja korvaa verkkovirtalähteen verkkokatkon sattuessa, kunnes verkkovirta palaa (tai akut ovat täysin tyhjät). SIN-invertterit on suunniteltu uusimmalla kytkentätekniikalla ja mikroprosessorin valvonnalla, jotta: Korkein tehokkuus ja toimintavarmuus takaavat pitkän käyttöiän sekä elektroniikalle että akuille. Hyvin suojattu eristyskytkin, akun katkaisija, ylikuumenemissuoja, ylikuormitus, oikosulku. Täydellinen itsetesti, mukaan lukien edistynyt akkutesti. Yksiköt ovat asennus- ja huoltoystävällisiä: Kompakti tilavuus. Ulkoiset seinäkiinnikkeet asennukseen ilman sähkökaapin avaamista nopeaa asennusta varten. Modulaarinen rakenne. Kaikki elektroniikka kasetissa helppoa huoltoa tai päivitystä varten.
UPS latautuu sisäänrakennetulla virtalähteellä ja saa virtansa akuista sähkökatkon sattuessa.
Turvallisuus – lue tämä ensin
Laitteen kokoaminen on tehtävä pätevän henkilön toimesta.
Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön.
Järjestelmän mukana tulevat asiakirjat on säilytettävä sen välittömässä läheisyydessä.
Järjestelmää ei saa kytkeä verkkovirtaan asennuksen aikana.
Kaikki tiedot voivat muuttua.
Vaara
Vaarallisen korkea jännite.
Odota yksi (1) minuutti, kun virta on katkaistu laitteesta.
Tietoja tämän asiakirjan kääntämisestä
Käyttöohje ja muut asiakirjat ovat ruotsiksi alkuperäiskielellä. Muut kielet käännetään koneellisesti, eikä niitä tarkisteta, virheitä saattaa ilmetä.

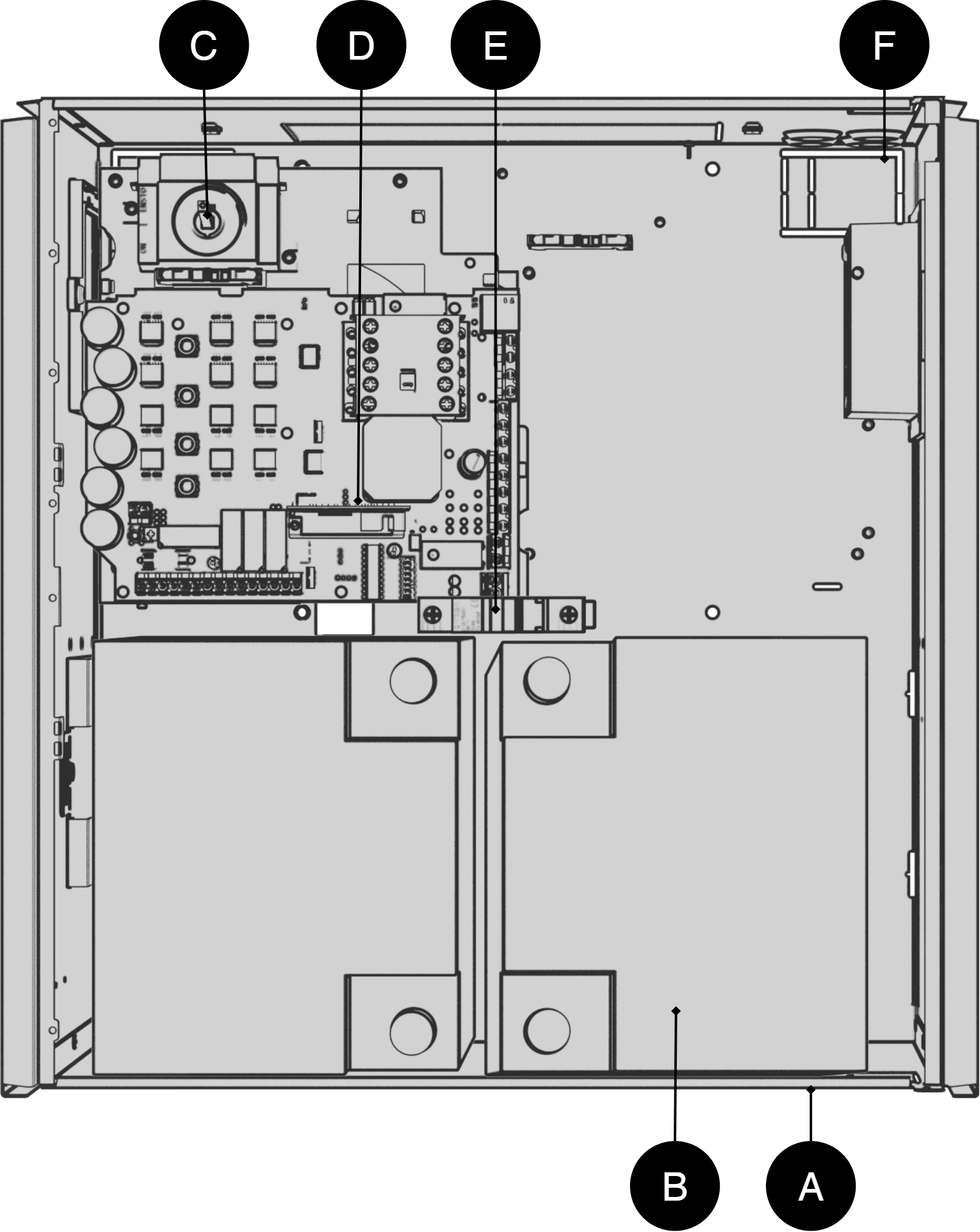

Komponenttien yleiskatsaus SINUS FLX L
Paristot tulee sijoittaa kuvan mukaisesti.
Kirjain | Selitys |
|---|---|
A | Kaappi jauhemaalattua metallilevyä, jossa on kiinnike käännettävälle kannakkeelle asennettavaksi seinään tai 19" telineeseen |
B | Paristot |
C | Eristyskytkin |
D | Emolevy |
E | Akun sulake |
F | Kaapelin sisääntulot |
Kotelo
Konsoli
Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kiinnikkeiden on oltava taaksepäin kohti seinää. 19" telineeseen asennettaessa kiinnikkeen on oltava laitteen etureunassa.
Nro | Selitys |
|---|---|
1 | Sinkilä kiinnikkeessä, joka kiinnittää kiinnikkeen koteloon. |
2 | Ruuvin reikä - voidaan käyttää kiinnikkeen kiinnittämiseen koteloon. |
3 | Kiinnike ruuvataan kiinni seinään tai 19" telineeseen. |
Kiinnikkeiden työntäminen paikoilleen
Laite voidaan asentaa 19" telineeseen tai seinälle. Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kannakkeiden tulee istua taaksepäin, seinää vasten. Kun asennat 19 tuuman telineeseen, konsolin on oltava yksikön edessä.
Vasen kiinnike: eteen päin 19" telineeseen asentamista varten.
Oikea kiinnike taakse päin seinäkiinnitystä varten.
Nro | Selitys |
|---|---|
1 | Aloita kiinnittämällä yläkiinnike. |
2 | Kiinnitä alempi kiinnike. |
Tärkeää
Jätä ilmasäleikön ympärille 100 mm vapaata tilaa.
Asennus
Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.
Yhteys
In: Akun liitäntä
Ei / kirje | Selitys |
|---|---|
I, III | Akun johdotus automaattisulakkeelle. |
II | Akun johdotus emolevyltä. |
4 | Akun sulake (automaattinen sulake) |
T3 | Sisäinen hätäpysäytys. |
T2 | FAS-verkko, saapuva. |
T1 | Nolla verkkovirtaa, sisääntulo. |
PE | Tuleva suojamaadoitus. |
Yhdistä kuvan osoittamalla tavalla; - mahdollisesti sisääntulo ohjattu - tulovirtavaihe eristyskytkimen liittimeen T2, - tulo nolla liittimeen T1. - suojamaadoitus liittimeen "PE".
B1, B2 | Selitys |
|---|---|
B1+ | + piirilevyltä akkuun |
B1- | - sulakkeesta akkuun. |
B2+ | + sulakkeesta akkuun. |
B2- | - piirilevyltä akkuun. |
Kuormanerottimen sisääntuleva verkkovirta (in: 230 V)
Parhaan turvallisuuden takaamiseksi irrota aina verkkovirta ennen asennusta ja huoltoa. Kytke kuormanerotin (katkaisija) verkkovirrasta tulevaan kaapeliin. Sijoita se helposti käsiksi ja merkitse se selkeästi. Kun kuormanerotin on asennettu, sisääntuleva jännite voidaan helposti katkaista huolto- ja toimintatestien aikana.
Ulos: 230 V
Lähtövaihe/kuorma PICTO:hon merkitty 4 piirilevyn yleiskatsauksessa (aina jännite ulos). Lähtövaihe/kuorma (HÄTÄVALO) merkitty 3 piirilevyn yleiskatsaukseen (jännite vain verkkokatkon sattuessa). Lähtö nolla, nollaan, merkitty 2 piirilevyn yleiskatsaukseen. Suojamaadoitus, GND, merkitty 9 piirilevyn yleiskatsaukseen.
Kuvaus emolevy: 1FAS Multi
Ei | Piirilevyllä | Selitys |
|---|---|---|
1 | - | Sisäiset liitännät. |
2 | NOLL | Nolla, lähtevä. |
(3) | (NÖDLJUS) (0 V / 230 V) (PHASE) | (Liitä hätävalo/LED-valo. Vaihe, vain jännite verkkokatkon sattuessa.) |
4 | (PICTO) 230 V / 230 V PAHSE | Lähtövaihe, aina vaihejännite päällä. (Yhteys piktogrammiin.) |
5 | - | Ei käytetty. |
6 | NOLLA NEUTRAL | ZERO tuloa, (tehdas kytketty). |
7 | FAS | FAS-tulo, (tehdas kytketty). |
8 | TESTLOAD | Sisäinen liitäntä testikuormitukseen. |
9 | PE | Suojaava maaperä |
10 | F2 | Sulakekontaktori. |
11 | SW1 | Dip-kytkin. |
12 | MAINS FAILURE NC CO NO | Verkkokatkoshälytys, NO/COM/NC. |
13 | LOW BATT NC CO NC | Hälytys alhaisesta akun jännitteestä, NO/COM/NC. |
14 | ALARM: SDS NC CO NC | Itsediagnoosin hälytys, NO/COM/NC. |
15 | - | Ei käytetty. |
16 | -EMERG.STOP AC/DC+ | Hätäpysäytys, (tehdas kytketty). |
17 | + AC/DC - | Sisäinen liitäntä, virtalähde. |
18 | F1 | Sulake, akkulaturi, T10A/T16A. |
19 | P1 | Potentiometri lähtöjännitteen säätöön. |
20 | SW2 | Painike UPS:n käynnistämiseksi vain akkukäytössä ilman, että verkkovirtaa on kytketty/käynnistetty. |
21 | - | Liitäntä tuulettimeen |
Hälytysliitäntä
Itsetestaus, hälytys alhaisesta akun jännitteestä ja hälytys verkkohäiriöstä.
Yhdistä kokonaishälytys itsetestausta varten
Väärä latausjännite (yli-/alijännite), vanhentunut akku - milloin akku pitäisi vaihtaa tai ei toimi 14:n invertteriin. Hälytys - kosketa NO ja CO.
Kytke hälytin alhaisen akun jännitteen varalta
Hälytys, kun akkukäytössä kuluu tiettyä energiaa (= viivästetty sähkökatkoshälytys), piirilevyn liittimeen 13. Hälytysrajaksi on asetettu SW1 taulukon mukaan. Hälytyskontakti NO ja CO.
Kytke hälytin verkkohäiriön varalta
Aikaviive suorasta 10 tunnin viiveeseen seuraavissa vaiheissa; (3s,3,15,30min,1,2,4,10h) piirilevyn liittimeen 12 . Aikaviive on asetettu SW1:een Kartoittaa. Hälytys - ota yhteyttä NO ja CO.
Käyttöönotto - kuinka laite käynnistetään
Kytkennän jälkeen käynnistyksen on tapahduttava seuraavissa vaiheissa:
Vaihe | Selitys |
|---|---|
1 | Käännä eristyskytkin asentoon "0" ja avaa kaappi. |
2 | Liitä tulo- ja lähtökaapeli, hälytin ja kytke akun katkaisija päälle. |
3 | Sulje sähkökaappi ja käännä erotuskytkin asentoon "1". |
4 | Liitä verkkovirtaan. |
5 | Järjestelmä käynnistyy automaattisesti. Kaapin oven LED-merkkivalo vilkkuu, kunnes se palaa tasaisesti VIHREÄNÄ. UPS on otettu käyttöön ja aktivoitu. Kuorma syötetään normaalitilassa suoraan verkosta ja akkukäytössä invertterin kautta akuista. Kytkentäaika on tyypillisesti 20 ms. |
6 | Katkaise tilapäisesti verkkojännite verkkokytkimen tai keskussulakkeen kautta testataksesi, että UPS toimii (kytketty kuorma saa edelleen virtaa akkutilassa). |
7 | Liitä uudelleen verkkojännitteeseen. |
Käynnistys ilman verkkovirtaa (in: 230 V)
Mikäli kiinteää virtalähdettä ei ole/ei ole kytketty, UPS voidaan toiminnan varmistamiseksi käynnistää täyteen ladattujen akkujen avulla.
Noudata alla olevia ohjeita käynnistääksesi laitteen akkutilassa.
Vaihe | Selitys |
|---|---|
1 | Käännä eristyskytkin asentoon "0" ja avaa kaappi. |
2 | Käännä eristyskytkin asentoon "1" ja kytke akun sulake päälle. |
3 | Pidä SW2 painettuna, kunnes UPS on käynnissä. |
4 | Käännä erotuskytkin takaisin asentoon "0", katkaise akun katkaisija ja sulje kaappi uudelleen. |
Ominaisuudet invertteri
SINUS UPS -invertteri on off-line UPS, joka kytkeytyy päälle ja korvaa virran verkkovirrasta verkkokatkon sattuessa, kunnes verkkovirta palautetaan (tai akut ovat täysin tyhjät). Kytkentäaika on noin 20ms. Invertteri korvaa verkon sinijännitteen virtarajoitetulla sinijännitteellä.
Huomaa
Verkkokatkon sattuessa invertteri käynnistyy ja kuluttaa noin 20 W energiaa myös kuormittamattomana (tyhjäkäyntivirta).
Akut UPS
Akut ovat venttiiliohjattuja, huoltovapaita 10-12 vuoden akkuja, jotka sopivat erityisesti UPS-käyttöön suurella lyhytaikaisella virrankulutuksella. Automaattinen akun sulake suojaa mahdolliselta sisäiseltä oikosululta. Invertteri suojaa akut ylikuormitukselta elektronisella virtarajoituksella. Akut on suojattu haitallisilta syväpurkauksilta, joten kaikki virrankulutus loppuu, kun akun jännite laskee alle kriittisen arvon (19 V). Vain verkkovirran palautuminen ja siten akkulaturien virta ohittaa syväpurkaussuojauksen. Akut on myös suojattu ylilatauksen aiheuttamalta "kiehumiselta-kaasutukselta" irrottamalla ne latausvirrasta.
Akkulaturi UPS
Akut ladataan 27,3 V:n loppujännitteeseen virtarajoituksen alaisena optimaalisen käyttöiän saavuttamiseksi huoneenlämpötilassa +20°C–+25°C. Laturi on ylivirta- ja oikosulkusuojattu ja suojaa myös akkuja ylilataukselta/korkealta latausvirralta.
Suojaus-UPS-standardi 62040-1-1
Elektroninen virranrajoitus ja ylikuumenemissuoja sekä automaattinen sammutus raskaan ylikuormituksen tai oikosulun sattuessa 3-5 sekunnin kuluttua UPS-STANDARDIN EN62040-1-1 mukaisesti. Invertteri on siten oikosulkusuojattu.
Varoitus
Verkkojännitettä ei saa kytkeä invertterin lähtöön, (2-4 piirilevyn yleiskatsauksessa).
Itsetestausjärjestelmä
Laitteessa on vakiona itsetestausjärjestelmä (STS), joka valvoo jatkuvasti kaikkia järjestelmän toimintoja.
Itsetestissä on kolme eri osaa:
1. Akun lataus. Yli- tai alilatauksesta annetaan hälytys. Alijännite ilmoitetaan vain, jos ladattujen akkujen laturi ei anna oikeaa latausjännitettä. Ei vääriä hälytyksiä, kun akkuja ladataan sähkökatkon jälkeen, koska akun jännite on luonnollisesti alhainen. Hälytykset on merkitty numerolla 3 punainen etupaneelin LED-valo vilkkuu samaan aikaan, kun itsediagnoosihälytys on asetettu. Ylijännitteen sattuessa lataus katkaistaan akuista, jotta ne eivät pääse "kiehumaan". Ylijännitteen sattuessa annetaan 4 punainen etupaneelin LED-valo vilkkuu samaan aikaan, kun itsediagnoosihälytys on asetettu.
2. Hälytin vanhentuneesta akusta. Akkujen kapasiteetti tai ikääntyminen testataan säännöllisesti (joka viikko). Jos testit osoittavat, että akun nykyinen kapasiteetti on laskenut alle 80 % alkuperäisestä nimelliskapasiteetista, annetaan hälytys, joka varoittaa paristojen vaihtamisesta. Varatoiminnan luotettavuus testataan täten asetettujen mitoitusvaatimusten mukaisesti halutulle varakäyttöajalle akkukäytössä. Akut, jotka ovat menettäneet kapasiteetistaan 20 % tai enemmän, nopeuttavat vanhenemista. Siksi ne olisi korvattava. Tämä raja määritellään akun käyttöikää. Jos hälytys tulee vanhentuneesta akusta, annetaan 5 punainen kaapin edessä olevan LED-valon vilkkuminen samaan aikaan kun itsediagnoosihälytys asetetaan.
3. Invertteritesti suoritetaan sisäisellä testikuormalla, joka vastaa nimellistehoa, samaan aikaan kuin akun ikääntymistesti. (Joka viikko). Tämä varmistaa, että lähtöjännite on riittävä UPS:n käytössä kuormitettuna. Invertterin vikaantuessa annetaan 7 punainen vilkkuu etupaneelin LED-valossa (mahdollisesti lisävilkkuja, jos hälytyksiä on useita) samaan aikaan, kun itsediagnoosihälytys asetetaan.
Hälytyksen itsediagnoosi
Hälytyksen itsediagnoosin aikana hälytyskosketin kytkeytyy koskettimeksi NO-CO:n välillä 14.
Hälytys annetaan, kun:
Väärä latausjännite (ali- tai ylijännite)
Alijännite. 45 minuutin välein, kun verkkojännite on alijännitettä, akku katkaistaan latauksesta (<0,2 sekuntia), jolloin laturi on tyhjä. Jos lataamattoman laturin pitojännite laskee alle 26,5 V, annetaan hälytys (potentiaalivapaalla kosketuksella) ja etupaneelin LED vilkkuu toistuvasti 3 punainen välähdys ORANSSI.
Ylijännite. Jos latausjännite ylittää 27,9 V, lataus katkeaa välittömästi ja annetaan hälytys (potentiaalivapaalla kosketuksella) ja etupaneelin LED vilkkuu toistuvasti 4 punainen räpäytys.
Ikääntynyt akku
Joka viikko akku testataan korkealla, ennalta määrätyllä ja lyhytaikaisella kuormitusvirralla sisäisten kuormitusvastusten yli, mikä vastaa nimellistehoa. Akun nykyinen kapasiteetti mitataan. Kun akun kapasiteetti laskee noin 20 % uuteen akkuon verrattuna, paristot tulee vaihtaa. Mikroprosessori ottaa niin sanotusti sormenjäljen akun tilasta suurvirtatestillä ja vertaa sitä vastaavien akkujen ohjelmoituihin arvoihin (tyyppi, laatu/käyttöikä ja koko), jotka ovat vanhentuneet kontrolloiduissa olosuhteissa ja mitattu jatkuvasti identtisten akkujen aikana. kuormitustestaus. Testeissä, jotka osoittavat yli 20 % vanhentuneen akun, annetaan hälytys (potentiaalivapaassa kosketuksissa) ja etupaneelin LED vilkkuu toistuvasti 5 punainen räpäytys.
Invertterin testi.
Joka viikko samaan aikaan akkutestauksen kanssa invertteri testataan sisäisellä kuormituksella. Jos invertteri ei anna riittävää lähtöjännitettä, annetaan hälytys (potentiaalivapaalla kosketuksella) ja etupaneelin LED vilkkuu toistuvasti 7 punainen räpäytys. Jos ilmaistaan lisävirheitä, nämä virheet vilkkuvat lisäksi edellä kuvatulla tavalla.
Alhaisen akun jännitteen hälytys
Hälytys tapahtuu sähkökatkon jakson jälkeen (= viivästetty sähkökatkoshälytys), kun akun jäljellä oleva kapasiteetti akkukäytössä laskee alle esiasetetun tason. Alhaisen akun jännitteen hälytyksessä hälytyskosketin kytkeytyy koskettimeen NO-CO-liittimen 13 välillä. Merkkivalo etupaneelin LEDillä, jossa on 6 punainen räpäytys.
Hälytys verkkokäytöstä / verkkokatkos
Normaalin verkkokäytön aikana etupaneelin LED palaa jatkuvasti. Verkkokatkon sattuessa invertteri käynnistyy akkukäytössä, jolloin LED vilkkuu 1 välähdyksen oranssi, koska kun verkkohälytyksen asetetun aikaviiveen aika täyttyy, LED 2 vilkkuu oranssi. Hälytyksen verkkokatkoksen sattuessa hälytyskosketin kytkeytyy koskettimeen NO-CO:n välillä liittimessä 12.
Normaalin verkkokäytön aikana etupaneelin LED palaa jatkuvasti. Verkkokatkon sattuessa invertteri käynnistyy akkutilassa, jolloin LED vilkkuu 1 vihreää välähdystä. Hälytyksen verkkokatkoksen sattuessa hälytyskosketin kytkeytyy koskettimeen NO-CO:n välillä liittimessä 17.
Estää
Estotoimintoa ei käytetä tässä sovelluksessa, joten se on ohitettu tehtaalla.
Hoito-ohjeet UPS
Laite on huoltovapaa, kun se asennetaan huonelämpötilaan +15°C-+25°C. Paristot tulee kuitenkin vaihtaa 10-12 vuoden kuluttua korkean turvallisuuden takaamiseksi. Laajennetulla lämpötila-alueella +5°C—+15°C/+25°C—+30°C paristot vanhenevat kaksi kertaa nopeammin. Edelleen kylmempi tai lämpimämpi ympäristön lämpötila tarkoittaa, että luotettavuus on vaarassa.
Akun vaihto UPS
Vaihe | Selitys |
|---|---|
1 | Käännä eristyskytkin asentoon "0" ja avaa kaappi. Tulovaihejännite katkeaa. Taajuusmuuttaja kytketään aktiiviseen pysäytystilaan (elektroniikkaan tuleva käyttöjännite katkaistaan. |
2 | Irrota myös verkkojännite turvallisuuden vuoksi. |
3 | Irrota akut asettamalla akun automaattisulake asentoon "0 – OFF". |
4 | Irrota akkukaapelit ja vaihda akut. Varo oikosuluttamasta paristoja! Irrota ylempi akku ja nosta sitten alempi akku ylös akun automaattisulakkeen ohi. Huomaa ja ole varovainen akkujen suunnassa akun napojen +/- ja akkukaapelin kokoonpanon suhteen! |
5 | Liitä akkukaapelit uusiin akkuihin oikealla napaisuudella. Varo oikosuluttamasta akkuja! |
6 | Aseta akun katkaisijat asentoon "1 – ON". |
7 | Sulje sähkökaappi ja käännä erotuskytkin asentoon "1". |
8 | Kytke verkkovirta takaisin, jos se on irrotettu. |
9 | SelfTestSystem käynnistyy automaattisesti. Kaapin oven LED-merkkivalo vilkkuu, kunnes se palaa tasaisesti VIHREÄNÄ. UPS on otettu käyttöön ja aktivoitu. Kuorma syötetään normaalitilassa suoraan verkosta ja akkukäytössä invertterin kautta akuista. Kytkentäaika on 20 ms. |
10 | Katkaise tilapäisesti verkkojännite testataksesi, että UPS toimii (kytketty kuorma saa edelleen virtaa akkutilassa). |
11 | Liitä uudelleen verkkojännitteeseen. |
UPS:n mitoitus
Mitoita liitetty kuorma niin, että se on kokonaisuudessaan yhtä suuri kuin invertterin suurin nimellisteho (W), mieluiten pienempi, jotta saadaan osittain turvamarginaalit ja osittain kompensoimaan liitäntöjen/kaapeloinnin häviöt ja kuormitus, mikä tarkoittaa suurempaa todellista tehoa invertterin kulutus ylittää kuorman määritettyä nimellistehoa. Ota väliaikainen käynnistysteho huomioon, jotta se ei ylitä taajuusmuuttajan ilmoitettua suurinta - lyhytaikaista - käynnistystehoa (VA). Varakuormituksen tulisi tapahtua tunnin sisällä verkkovian tapahtumisesta, koska invertteri kuluttaa virtaa tyhjäkäynnillä, mikä kuluttaa vähitellen akkuja.
Etupaneeli ja tilailmaisimet
Ilmaisindiodi | Teksti | Käännös |
|---|---|---|
Vihreä kiinteä valo | Normaali operaatio | Laite toimii normaalisti |
1 oranssi salama | Verkkovirtahäiriö | Sähkökatkon hälytys |
2 oranssia välähdystä | Viivästynyt verkkokatkoshälytys | Viivästynyt sähkökatkoshälytys |
3 punaista välähdystä | Jännitteen ali | Alijännitehälytys |
4 punaista välähdystä | Ylijännite | Ylijännitehälytys |
5 punaista välähdystä | Vanhoja akkuja | Hälytin vanhoille akuille |
6 punaista välähdystä | Alhainen akun jännite / irrotetut akut | Alhainen akun jännite tai irrotetut akut |
Musta / pois päältä | Syväpurkaussuoja | Syväpurkaussuoja on käynnistynyt |
[sv]
FAQ SINE UPS
Valvontatoimenpiteet hälytyksen varalta UPS - Akun lataus, yli- tai alijännite
Yli- tai alijännite ilmoitetaan, jos laite ei anna oikeaa latausjännitettä akkujen latauksen aikana. Hälytykset ilmaistaan vilkkumalla etupaneelissa samaan aikaan, kun kokonaishälytys on asetettu.
Toimenpide hälytyksen sattuessa: Tarkista latausjännite. Mittaa jännite 27,3 V:iin. Kaksinapaisessa virtalähteen liittimessä (punainen plus, musta miinuskaapeli).
Valvontatoimenpiteet hälytyksen varalta UPS - Hälytin vanhentuneelle akulle
Akkujen kapasiteetti ja ikääntyminen testataan viikoittain. Jos testi osoittaa, että akun kapasiteetti on pudonnut alle 60% - 80% akun alkuperäisestä kapasiteetista, annetaan hälytys vanhentuneesta akusta
Toimenpide hälytyksen sattuessa: Vaihda paristot.
Valvontatoimenpiteet UPS-hälytyksen varalta - UPS-vika / invertterivika
Invertterivian sattuessa etupaneelin LED vilkkuu samaan aikaan kun kokonaishälytys asetetaan.
Toimenpiteet hälytyksen sattuessa:
Tarkista laitteen sulakkeet.
Tarkista yleismittarilla, että laite tarjoaa lataustehon (230 V ) verkkokäytössä ja akkukäytössä.
Akuissa on riittävä jännite (27 V). Mittaa akun navat.
Valvontatoimenpiteet hälytyksen varalta UPS - Ylijännite, liian korkea latausvirta
Jos latausjännite normaalikäytössä ylittää 27,9 V, lataus katkeaa.
Tarkista yleismittarilla, että laitteen lataus ei ylitä 27,9 V.
Ota yhteyttä tukeen saadaksesi lisäapua virtalähteen jännitteen säätämiseen.
Testikuormitus UPS:ssä (osa itsetestausjärjestelmää)
Yksikkö testataan viikoittain sisäisellä testikuormalla. Tällä tarkistetaan, että lähtöjännite on riittävä UPS:n toimintaan ja että akut eivät ole vanhentuneet.
Antavatko hälytykset, kun akkuja ladataan sähkökatkon jälkeen?
Hälytyksiä ei anneta, kun akkuja ladataan verkkokatkon jälkeen.
Teknisten seikkojen hälytys: Väärä latausjännite
Hälytys väärästä latausjännitteestä annetaan, jos laturin jännite putoaa alle 26,5 V.
Alijännite voi olla luonnollista pitkäaikaisen purkauksen, UPS:n käytön jälkeen. Jotta virtalähde ei katkea latauksen aikana, testataan 45 minuutin välein, että latausjännite on oikea.
Hälytys väärästä latausjännitteestä/virtalähteen katkeamisesta näkyy paneelissa ja potentiaalivapaan relekytkennän kautta.
Teknisten seikkojen hälytys: Ylijännite
Jos latausjännite normaalikäytössä ylittää 27,9 V, lataus katkeaa ja potentiaalivapaasta relekytkemisestä annetaan myös hälytys.
Tekniikkatietoa koskeva hälytys: Vanhentunut akku
Joka viikko akut testataan korkealla, ennalta määrätyllä ja lyhytaikaisella kuormitusvirralla sisäisen kuormitusvastuksen yli, joka vastaa akkujen nimellistehoa. Akun nykyinen kapasiteetti mitataan. Mikroprosessori ottaa "sormenjäljen" akun nykyisestä tilasta kuormitustestissä. Otettua arvoa verrataan sitten ohjelmoituun akun arvoon. Testeissä, jotka osoittavat 20 % - 40 % akun alkuperäisestä kapasiteetista, annetaan hälytys vanhentuneesta akusta. Hälytys annetaan myös potentiaalivapaan relekytkennän/yhteenvetohälytyksen yhteydessä.
Teknologiatietojen hälytys: Invertteritesti
Joka viikko yksikköä testataan sisäisellä kuormituksella. Jos yksikön invertteri ei anna riittävää lähtöjännitettä, annetaan hälytys. Hälytys annetaan myös potentiaalivapaan relekytkennän yhteydessä.
SEN
Offline UPS Milleteknikiltä
Tekniset tiedot
Näitä teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.
SIN-nimi, tuotenumero ja sähköpostiosoite
Nimi | Tuotenumero | Sähköpostinumero |
|---|---|---|
SINUS UPS 1100W FLX L | FL01U0031FP011 | 52 136 61 |
SINUS UPS 1500W FLX L | FL01U0031FP015 | 52 13 662 |
Brändin vaikutus
Suurin nimellisteho | Jatkuva vaikutus |
|---|---|
SIN 1100W FLX L | 1100W |
SIN 1500W FLX L | 1500W |
TIETOJA UPS:stä
UPS-laitteet on suunniteltu uusimmalla kytkentätekniikalla ja mikroprosessorin valvonnalla, mikä takaa korkeimman tehokkuuden ja toimintavarmuuden, mikä takaa pitkän käyttöiän sekä elektroniikalle että akuille. UPS on hyvin suojattu eristyskytkin, akun katkaisija, ylikuumenemissuoja, ylikuormitus, oikosulku.
Kiinteä asennus
Tuote on tarkoitettu kiinteään asennukseen. Asennus tulee teettää valtuutetulla asentajalla.
Käyttöalueet
UPS:ää käytetään enimmäkseen:
Kameravalvonta,
PoE-kytkimet ja muut turvajärjestelmät.
Pienten ja suurempien teollisuuden ja autotallin ovien portti- ja oviohjaus.
Tuotetta ei ole tarkoitettu hätävalaistuksen ohjaukseen
Sytytysvaihe puuttuu. Sytytysvaiheen jälkiasennus ei ole mahdollista.
Määräykset ja sertifioinnit
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU EN 62368-1 |
CE: | CE-direktiivi 765/2008 |
Päästö: | EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001 |
Immuniteetti: | EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 |
Piirilevy – Tekniset tiedot
Tekniset tiedot, emolevy: 1FAS Multi
Tiedot | Selitys |
|---|---|
Artikkelin nimi | 1 VAIHE Monitoimi |
Tuotteen Kuvaus | Emolevy UPS:n ohjaamiseen. |
Mitata | 200 x 145 x 60 mm |
Max käyttöteho: | 1100W / 1500W |
Jännittynyt muoto | Yksivaiheinen sini |
Suurin aloitusvaikutus: | 2 kVA |
Latausvirta: | 6,5 A |
Osoitus | LED, joka näyttää toimintatilan, hälytykset ja virheet. |
230 V jännitetulo
Jännite | Selitys/kommentti |
|---|---|
Jännite sisään: | 230V -15%, +20% verkkokäytössä. |
Verkkovirta: | Laturi max 0,4 A + kuormitus. |
230 V lähtöjännite
Jännite OUT | Selitys/kommentti |
|---|---|
Jännite ulos: | 230 V - 10 % akkukäytössä. |
Jännitteen muoto: | 1-vaiheinen sinijännite. |
Tehokkuus, noin: | 90 % |
Teho ilman kuormitusta, noin: | 10W |
Akun lataus
I / U standardin DIN 41773 mukaan Virtarajoitus.
Suojaus
Suojauksen tyyppi | Selitys |
|---|---|
Nykyinen rajoitus, sähköinen: | Tyyppi nimelliskapasiteetista. |
Oikosulkusuojaus: | Sammutus 5 sekunnin sisällä vakavan ylikuormituksen/oikosulun sattuessa UPS EN62040-1-1 -standardin mukaisesti. Automaattinen uudelleenkäynnistys, kun verkkojännite palaa. |
Syväpurkaussuojaus: | Kun akun napojen jännite laskee alle 19 V. |
Ylilataussuoja: | Latausjännitteen katkaisu ylilatauksen yhteydessä, 27,9 V. |
Automaattinen sulake: | Akut on vakuutettu. |
Valinnainen: Maasulkukatkaisija: | Voidaan asentaa ulostuloon (lisäsuojausmahdollisuus standardin EN62040-1-1 mukaan). |
Sulakkeet 1PHASE Multi
Piirilevyllä | Sulake | Selitys |
|---|---|---|
F1 | T16A | Akkulaturin sulake. |
F2 | T0.5A | Sulakekontaktori. |
Itsetestaus
Itsetestin tyyppi | Selitys |
|---|---|
Akun lataus | Akkulaturien jatkuva valvonta. |
Akun ikääntyminen | Akkujen automaattinen testikuormitus korkealla, lyhytaikaisella purkausvirralla akun ikääntymisen määrittämiseksi. Testi vertaa mitattua akun kapasiteettia ohjelmoituihin arvoihin antaakseen hälytyksen, kun akun kapasiteetti on menettänyt 20-40% uudesta arvosta ja se pitäisi vaihtaa. |
Invertteri | Testaa UPS:n kuormitus (vastaa nimellistehoa sisäiseen testikuormaan nähden) toiminnan ja riittävän lähtöjännitteen tarkistamiseksi. |
Hälytys
Kaikki hälytykset syntyvät potentiaalivapaalla relekytkimellä.
Hälytystyyppi | Selitys |
|---|---|
Sähkökatkon hälytys | Hälytys verkkokatkon sattuessa, säädettävä aikaviive välittömästä 10 tuntiin (3s, 3, 15, 30m, 1, 2, 4, 10h). |
Alhaisen akun jännitteen hälytys: | Hälytys säädettävällä hälytystasolla, joka vastaa tiettyä käytettyä akun kapasiteettia (vakio 75 %) sähkökatkon sattuessa |
Kokonaishälytys, itsetesti: | Väärä latausjännite, yli- tai alijännite, vanha akku, joka on vaihdettava, tai viallinen invertteri. |
Teknisten tietojen kotelo
Kotelot - Tekniset tiedot FLX L
Tiedot | Selitys |
|---|---|
Nimi | FLX L |
Suojausluokka | IP 32 |
Mitata | Korkeus: 444 mm, leveys 438 mm, syvyys 212 mm |
Korkeusyksiköt | 10 HE |
Asennus | Seinä tai 19" teline |
Ympäristön lämpötila | +5...+40 °C. Parhaan akun eliniän saavuttamiseksi: +15...+25 °C. |
Ympäristö | Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus |
Materiaali | Pulverimaalattu pelti |
Väri | Musta |
Kaapeliläpiviennit, määrä | 4 |
Sopivat akut | 2 kpl 12 V, 45 Ah. |
Tuuletin | Joo |
Akut
Akut eivät sisälly
Akut myydään erikseen.
45 Ah, 12 V AGM akku
Sopii sisään | Paristojen lukumäärä |
|---|---|
SINUS 1100W FLX L | 2 |
SINUS 1500W FLX L | 2 |
Akkutyyppi | V | Ah |
|---|---|---|
Huoltovapaa AGM, lyijyakku. | 12 V | 45 Ah |
Tuotenumero | Sähköpostinumero | Tuotteen nimi | Terminaali | Mitata. Korkeus leveys syvyys | Paino per kappale | Tehdä |
|---|---|---|---|---|---|---|
MT113-12V45-01 | 5230546 | UPLUS 12V 45Ah 10+ Suunniteltu kestävä akku | M6 pultti | 197x165x170 mm | 14,5 kg | UPLUS |
Linkki uusimpiin tietoihin
Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.
Takuu, tuki, valmistusmaa ja alkuperämaa
Takuu
Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.
Tekninen tuki
Tarvitsetko apua asennuksen tai kytkennän kanssa? Tukipuhelimemme on käytettävissä maanantaista torstaihin klo 08.00-16.00 ja perjantaisin klo 08.00-15.00. Puhelintuki on suljettu klo 11.30-13.15.
Löydät vastaukset moneen kysymykseen osoitteesta: www.milleteknik.se/support
Puhelin: 031- 340 02 30, sähköposti: support@milleteknik.se. Lisätietoa löydät osoitteesta www.milleteknik.se.
Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.
Varaosat
Tukipalvelu vastaa varaosia koskeviin kysymyksiin, katso yhteystiedot yllä.
Tuki takuuajan jälkeen
Milleteknik tarjoaa tukea tuotteen elinkaaren ajan, mutta enintään 10 vuotta ostopäivästä. Vaihtaminen vastaavaan tuotteeseen voi tapahtua, jos valmistaja katsoo, että korjaaminen ei ole mahdollista. Tukikulut lisätään takuuajan päätyttyä.
Kysymyksiä tuotteen suorituskyvystä?
Myynnin puhelinnumero: 031- 340 02 30, sähköposti: sales@milleteknik.se
Ota yhteyttä
Milleteknik AB
Ögärdesvägen 8 B
433 30 Partille
Ruotsi
+46 31-34 00 230
www.milleteknik.se
Valmistusmaa
Ruotsi
Valmistaja
Suunnitteli ja valmistaa Milleteknik AB
Osoite ja yhteystiedot
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
+46 31 340 02 30 |
www.milleteknik.se |
