Om PoE fra Milleteknik
Serien er designet for å drive PoE-enheter som tilgangssystemer, overvåkingskameraer og annet utstyr som kan betjenes med Power over Ethernet. Gjennom sin funksjon som batteribackup kan PoE-enheten fortsette å ha strøm ved strømbrudd.
PoE-switch 4p M, PoE-switch 4p FLX S, PoE-switch 4p FLX M, PoE-switch 8p FLX M og PoE-switch 16p FLX M er for sikkerhetssystemer hvor enkel, pålitelig strømforsyning med batteribackup og PoE-funksjon er nødvendig. De har noe vi kaller «kontrollert lading», som er en sikkerhetsfunksjon som gjør at batterier ikke lades med mer enn 0,5 A. Ved å kontrollere ladingen av batterier forlenges levetiden til batterier betydelig.
PoE Switch 4p Expansion-settet er for å utvide antall PoE-tilkoblinger i PoE switch 4p FLX S og PoE switch 4p FLX M.

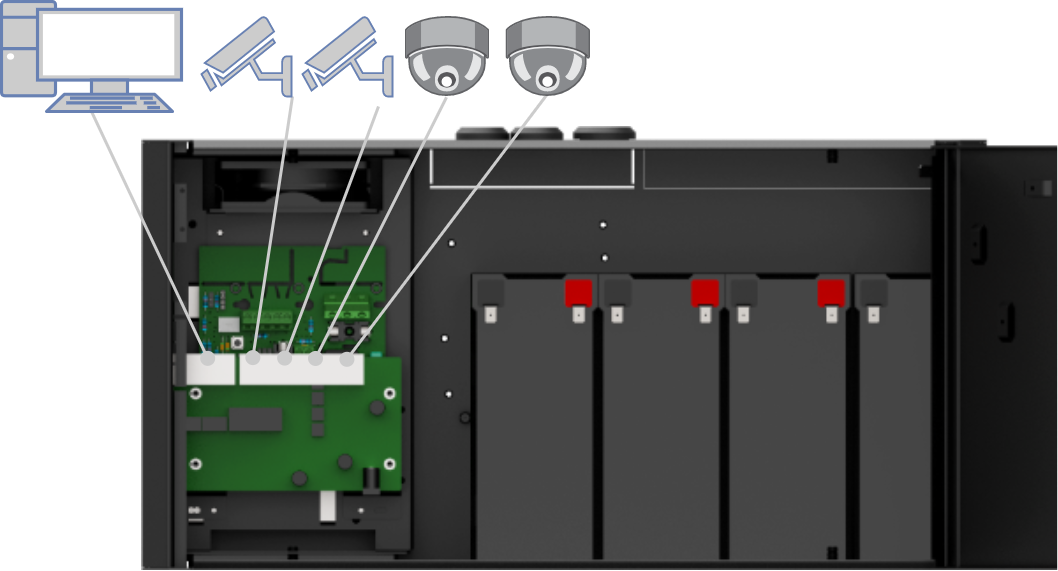

Hvordan PoE driver enheter koblet til strømforsyningen
 |
PoE kan drive for eksempel overvåkingskameraer.
Koble til eksterne enheter som skal drives via PoE i portene 1-4.
Koble til andre enheter som ikke trenger å betjenes med PoE i LAN1-2.

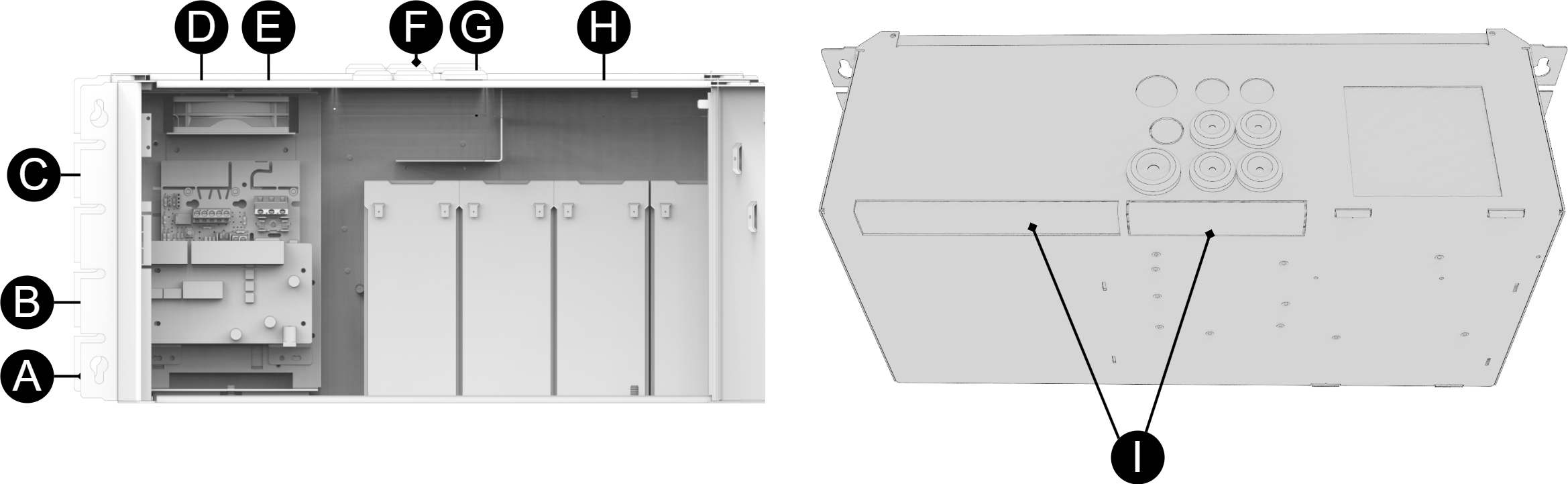

Komponentoversikt PoE FLX S
Symbol | Forklaring |
|---|---|
A | Braketter, vendbare. |
B | Hus i pulverlakkert metallplate. |
C | Strømforsyning, (sitter under hovedkortet). |
D | Hovedkort. |
E | PoE-bryter. |
F | Kabelinnføringer. |
G | Brakett for Keystone-moduler. |
H | Plass til batterier. |
I | Knockout-hull på baksiden for en større mengde (PoE) kabling. |

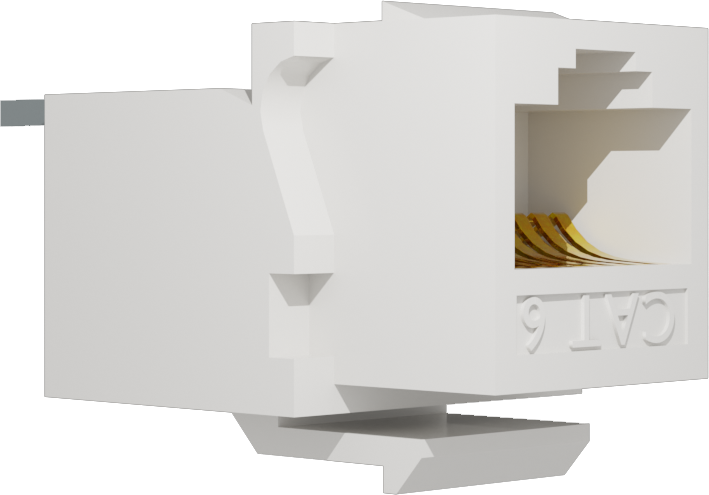

Keystone
En plate for keystone-moduler gjør installasjonen av PoE-enheter enklere.
Koble til batterier
Batteriledning er montert på kretskortet ved levering. Bildene under viser kun hvordan kablingen skal kobles til.

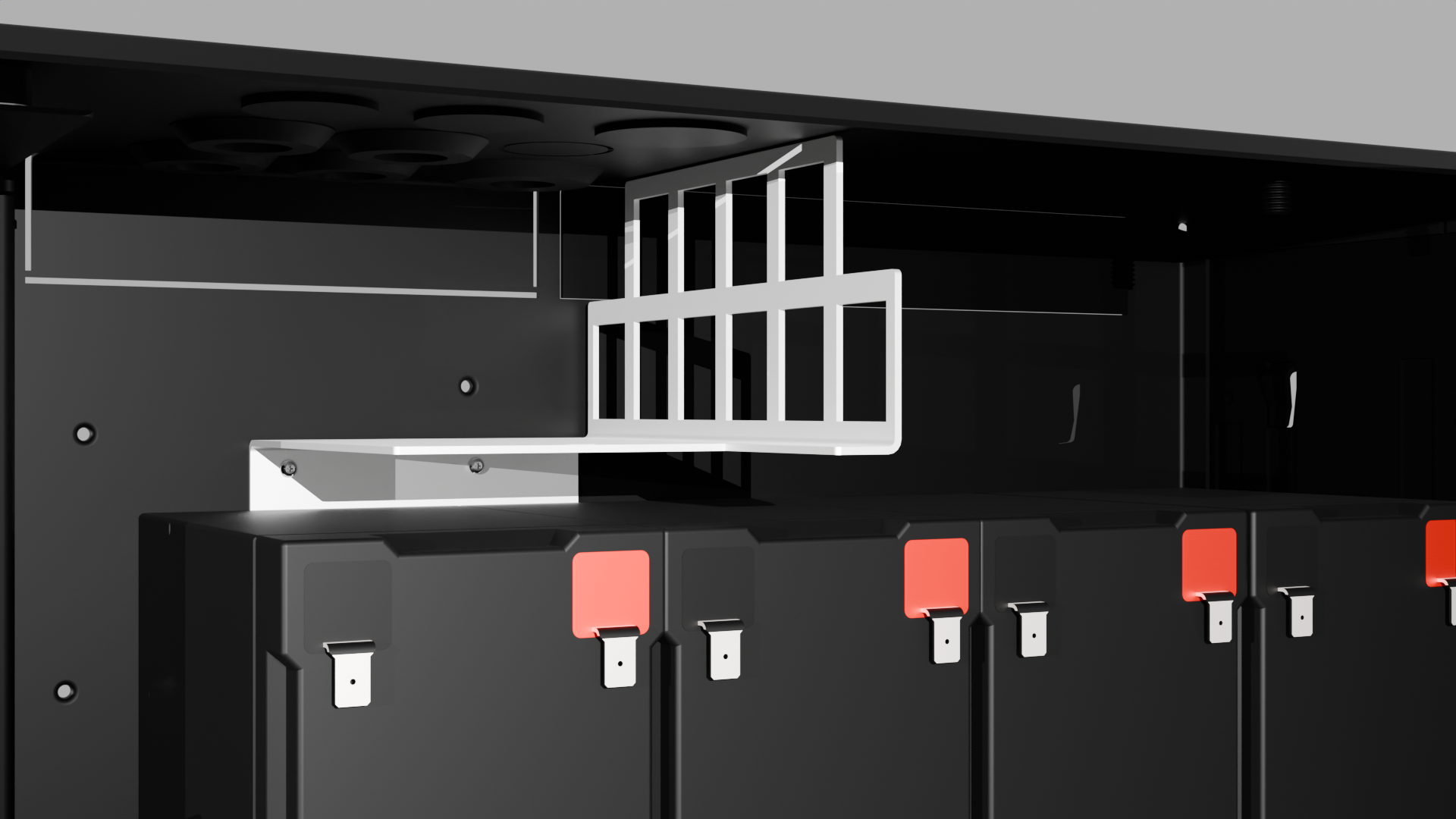

1. Plasser batteriene i innkapslingen med batteriterminalene ut mot døren.
2. Koble batterikablene til batteriet. Rød kabel på pluss og svart kabel på minus.
Se igangkjøring for hvordan du starter enheten.
• Dersom det er mulig, kobler du fra nettspenningen ved tilkobling eller utskifting av batterier.
 |
Koble polene riktig slik at du ikke skader utstyret.
Hovedkort - beskrivelse
Se tekniske data for mer informasjon.
 |
Hovedkortet styrer enheten og distribuerer strøm. Se tekniske data for mer informasjon.

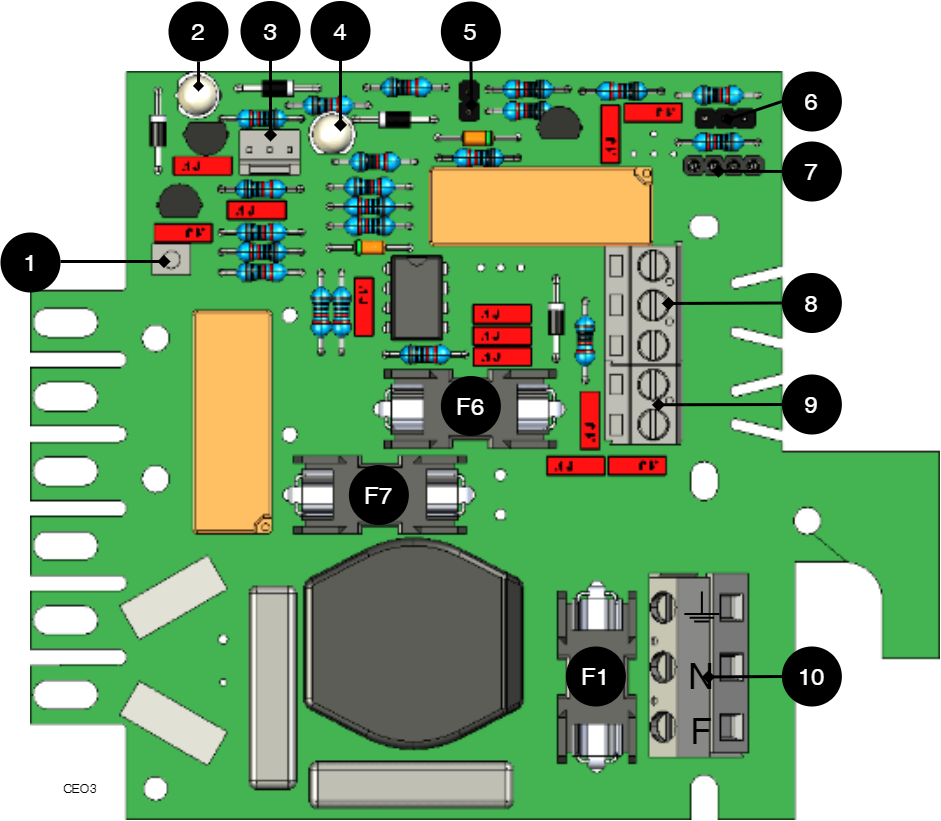

Nei | På kretskortet | Forklaring |
|---|---|---|
1 | J24 | Tilkoblingskontroll av strømforsyning. |
2 | D6 | Indikatordiode 1. |
3 | J11 | tilkobling ekstern indikatordiode. |
4 | D11 | Indikatordiode 2. |
5 | JU2 | Kontroll alarmgrense. |
6 | JU3 | Tilkobling til ekstern alarm. |
7 | J6 | Tilkobling til summer. |
8 | P2:3-5 | Tilkobling til totalalarm. |
9 | P2:1-2 | Last utgang |
10 | P1:1-3 | Tilkobling til strømnettet. |
Koble til strømnett
Koble strømnett til hovedkort med terminalblokk
Trekk strømnettkablene gjennom kabelinnføringen i innkapslingen.
Sikre F og N med buntebånd.
Strømnettkablene må holdes atskilt fra andre kabler for å unngå EMC-forstyrrelser.
Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre F og N med buntebånd.
Bokstav | Forklaring |
|---|---|
F | Fase |
N | Null |
PE | Vernejord |

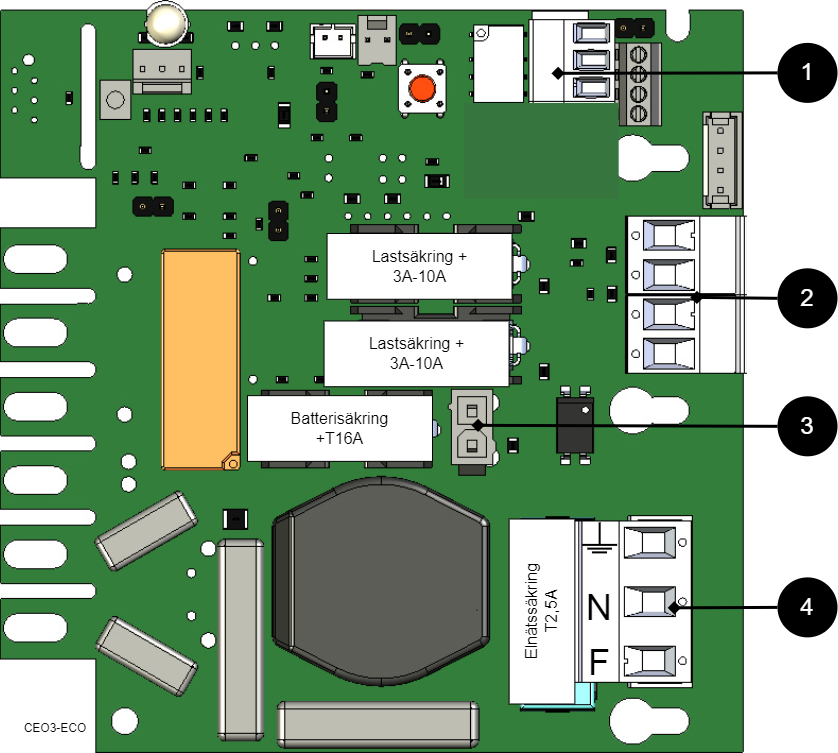

Tilkobling til nett 230 V AC på kretskort
Kontroller slik at markeringen på kretskortet stemmer overens med kabelplasseringen på terminalen.
Koble til last
Maksstrøm
Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.
Kretskortnummer | Forklaring |
|---|---|
P2:1 | Tilkobling for last 1+ |
P2:2 | Tilkobling for last 1 - |
Styring av alarmgrense
Alarm for lav batterispenning i batteridrift kan styres.
Alarmgrensen styres ved å bryte eller opprette kontakt på JU2.
Alarm avgis når batterispeningen i batteridrift synker under grensen.

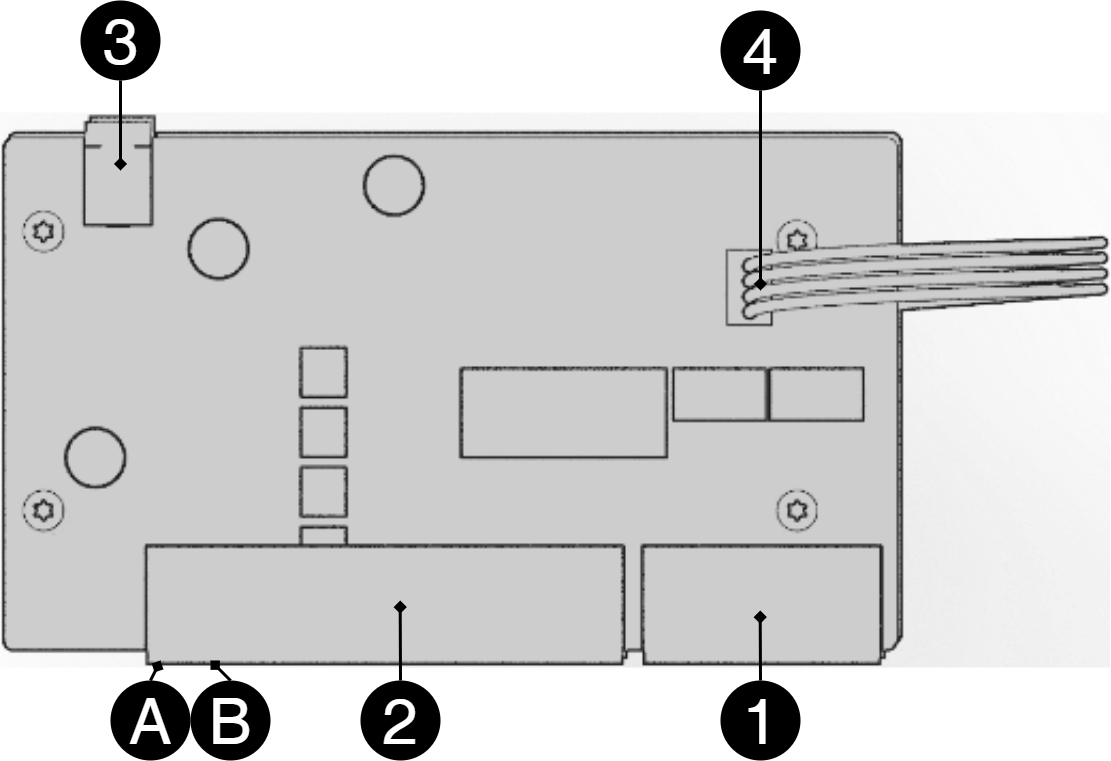

Kort beskrivelse for PoE switch 4p
 |
Nei | Terminalnr | Forklaring |
|---|---|---|
1 | J5 | 2 stk. RJ-45-porter for data, ikke PoE, (drevet). |
2 | J5 | 4 stk. RJ-45-porter for tilkobling av PoE-enheter. |
3 | J2 | Strømforsyning 48 V. |
4 | J8 | Tilkoblingspunkt for dataoverføring når ekstra PoE-svitsj 4p-kort er tilkoblet. |
A | - | Indikasjon, gul LED lyser når data overføres. |
B | - | Indikasjon, grønn LED lyser når enheten er koblet til. Dette er kun en indikasjon på at porten er tilkoblet og ikke statusen til den tilkoblede enheten. |
Idriftsettelse – slik starter du enheten
Koble til i denne rekkefølgen
For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.
Nr | Forklaring |
|---|---|
1 | Koble til alarm. |
2 | Koble til last. |
3 | Koble til batterier. |
4 | Koble til strømnett. |
Koble til batterier.
Koble til / slå på sikringer.
Plugg inn PoE og andre belastninger.
Skru fast strømkabel i terminalblokken, og monter terminalblokken på hovedkortet.
Slå på nettspenning.
Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.
Det kan ta opptil 72 timer før batteriene er fulladet.
Statusindikasjoner
Konstant grønn glød: Normal drift.
Solid gul glød: Lav batterispenning.
Fast rødt lys: Lyser rødt når følgende tre betingelser er oppfylt (i rekkefølge): 1. Enheten går i batteridrift. 2. Sikring utløses ved batteridrift. 3. Batteriene har sunket under alarmgrensen.
Vedlikehold
Med unntak av vifte og batterier er systemet vedlikeholdsfritt ved installasjon i innendørsmiljø.
Batteribytte
• Bryt nettspenningen ved batteribytte, om mulig.
• Koble ut batterikabler. Merk deg hvordan batterikablene er montert før de fjernes.
• Fjern batterisikring mellom batterier.
• Sett inn og fest de nye batteriene.
• Koble til batterikablene på samme måte som de forrige.
• Fest batterisikringen mellom batterier.
• Slå på nettspenningen. Eventuelt kan indikeringsdioden lyse for lav batterispenning / nettutfall inntil batterier er ladet. Det kan ta opp til 72 timer før batteriene er fulladet.
• Test systemet ved å kortvarig koble ut nettspenningen, (= lasten skal drives videre av batteriene), og deretter koble inn nettspenningen igjen.
Garanti
Produktet har to års garanti, fra kjøpsdato (dersom annet ikke er avtalt). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. GodtFabrikatlse for reise- og eller arbeidstid i forbindelse med lokalisering av feil, installering av reparert eller utskiftet vare inngår ikke i garantien. Kontakt Milleteknik for mer informasjon. Milleteknik gir support under produktets levetid, dog maksimalt i 10 år etter kjøpsdato. Utskifting med likeverdig produkt kan forekomme hvis Milleteknik vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantitiden har utløpt.
FAQ - PoE
Produktblad - Tekniske data
PoE produktblad / tekniske data
PoE-svitsj med 4 PoE-porter.
Tekniske spesifikasjoner
Disse tekniske spesifikasjonene kan endres uten varsel.
Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-nummer |
|---|---|---|
PoE Switch 4p FLX S | FS01C10048P02504PU | 51 719 52 |
Om PoE fra Milleteknik
Serien er designet for å drive PoE-enheter som tilgangssystemer, overvåkingskameraer og annet utstyr som kan betjenes med Power over Ethernet. Gjennom sin funksjon som batteribackup kan PoE-enheten fortsette å ha strøm ved strømbrudd.
PoE-switch 4p M, PoE-switch 4p FLX S, PoE-switch 4p FLX M, PoE-switch 8p FLX M og PoE-switch 16p FLX M er for sikkerhetssystemer hvor enkel, pålitelig strømforsyning med batteribackup og PoE-funksjon er nødvendig. De har noe vi kaller «kontrollert lading», som er en sikkerhetsfunksjon som gjør at batterier ikke lades med mer enn 0,5 A. Ved å kontrollere ladingen av batterier forlenges levetiden til batterier betydelig.
PoE Switch 4p Expansion-settet er for å utvide antall PoE-tilkoblinger i PoE switch 4p FLX S og PoE switch 4p FLX M.

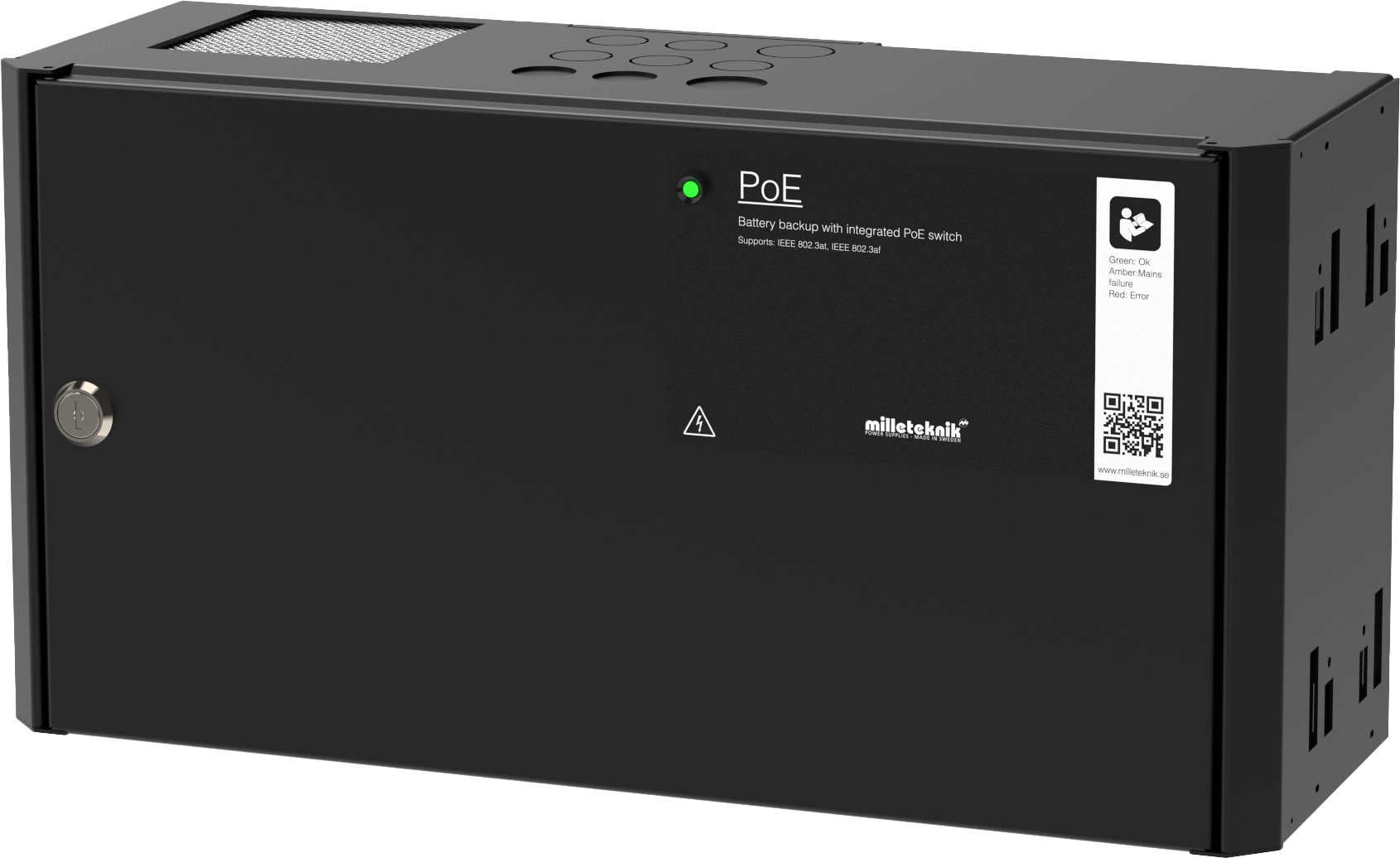

PoE-bryter 4p FLX S
Strømforsyning med reservestrøm for å drive PoE-enheter som overvåkingskameraer og andre PoE-drevne enheter. Strømforsyningen har batterier som fortsetter å slå seg på når strømnettet går ned. Lang levetid, energieffektiv og støtte er tilgjengelig hvis noe går galt, nå eller om 10 år.
Power over Ethernet fra Milleteknik
PoE for sikkerhetsapplikasjoner med behov for strømforsyning med reservestrøm.
Utprøvd, pålitelig teknologi.
For fast installasjon.
svensk laget.
Begrensninger
Viktig
Merk at 802.3at type2 ikke støttes, da PoE-kortet mangler en håndtrykkfunksjon for type 2. Les mer.
Produktet er testet og verifisert mot Axema aksesssystemer og Dinbox aksesssystemer og anbefales derfor kun brukt med disse systemene. Produktet anbefales foreløpig ikke for andre produkter som har en af/at-håndtrykkprosedyre. Produktet avviker fra standard IEEE 802.3af per port og IEEE 802.3at da strømmen er modifisert til å brukes sammen med Axema passersystem og Dinbox passersystem, noe som fører til mangler, (PoE-tilkoblet produkt starter ikke), mot produkter som krever håndtrykk.
Bruksområde
Strømforsyning for kameraovervåking og andre applikasjoner som kan drives av PoE.
Sikkerhetsapplikasjoner drevet av PoE som trenger reservestrøm i tilfelle strømbrudd.
Alarm
Enheten alarmerer for:
Lav batterispenning, lav batterispenning ved ødelagt sikring på lastutgangen.
Fast installasjon
Produktet er beregnet for fast installasjon. Installasjon skal utføres av autorisert installatør.
Batterityper
AGM batteri må brukes. Ikke bland batterityper, merker eller nye og brukte batterier.
Regelverk og sertifiseringer
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
PoE: | IEEE 802.3af, IEEE 802.3at/30,8 W |
CE: | CE-direktivet ifølge: 765/2008 |
Utslipp: | EN55022 (CISPR22), GB9254 Class B, EN55014, EN61000-3-2Class A( 75% Load),EN61000-3-3 |
Forventet driftstid ved strømbrudd (nye batterier)
PoE | Batteri | Effekt 15,4 W | Effekt 30,8 W | Effekt 62 W | Effekt 90 W | Effekt 100 W | Effekt 120 W | Effekt 180W | Effekt 240 W |
|---|---|---|---|---|---|---|---|---|---|
PoE switch 4p FLX S (48 V) | 4 stk 7,2 Ah | 18 h 30 min. | 8 h 30 min. | 3 h 45 min. | - | 2 h 10 min. | 1 h 45 min. | - | - |
Kretskort - Tekniske data
Tekniske data: hovedkort, CEO3 48 V
Info | Forklaring |
|---|---|
Artikkelnavn | CEO3 48V |
Produktbeskrivelse | CEO 3 er et pålitelig energieffektivt hovedkort i enklere batteribackup med lang levetid og færre komponenter enn tidligere, noe som reduserer miljøbelastningen. |
Mål | 120 x 55 mm x 52 mm |
Egenforbruk | 32 mA |
Sikringer | F1: T2.5A, elnettsikring. F6: T5A, last sikring +, P2:1. F7: T16A, batterisikring. |
Utganger | Ett lasteuttak, sikret. |
Forsikring, utgang | Lastutgang: + sikret. |
Alarm via | Indikatordiode og koblingsrelé. |
Beskyttelse mot: | Dyputlading, kortslutning, overbelastning og overspenning. |
Indikatordiode | Grønn | oransje | RØD |
|---|---|---|---|
(2) / D2 | OK | Lav batterispenning / sikringsfeil. | Lav batterispenning ved ødelagt sikring på utgangen. |
(4) / D11 | - | Overspenning. | Batteriene er feil tilkoblet. |
Lav batterispenningsalarmgrense | 48 V |
|---|---|
(5) / JU2 med bro | 47 V |
(5) / JU 2 uten bro | 51 V |
Enheten leveres uten bro på (8) / JU2 | |
Summalarm | |
|---|---|
(8) P2:3 | NO |
(8) P2:4 | CO |
(8) P2:5 | NC |
Tekniske data: PoE-kort
Begrensninger
Viktig
Merk at 802.3at type2 ikke støttes, da PoE-kortet mangler en håndtrykkfunksjon for type 2. Les mer.
Produktet er testet og verifisert mot Axema aksesssystemer og Dinbox aksesssystemer og anbefales derfor kun brukt med disse systemene. Produktet anbefales foreløpig ikke for andre produkter som har en af/at-håndtrykkprosedyre. Produktet avviker fra standard IEEE 802.3af per port og IEEE 802.3at da strømmen er modifisert til å brukes sammen med Axema passersystem og Dinbox passersystem, noe som fører til mangler, (PoE-tilkoblet produkt starter ikke), mot produkter som krever håndtrykk.
Produkt | Antall PoE / LAN-porter | Maks effekt per port (W) | PoE-budsjett | Ethernet-type | Nettverksporter | Grensesnitt | Funksjoner | Type, injektor og bryter |
|---|---|---|---|---|---|---|---|---|
PoE Switch 4p FLX S | 4/2 | 30,8 W @ 54,6 V DC | 150W | Fast Ethernet Mbit PoE-svitsj | 10 / 100 PoE | 1000Base-T RJ-45 | Auto-negotiation, Auto-uplink (auto MDI/MDI-X) | Uadministrert. Det er ikke noe programvaregrensesnitt for å kontrollere bryteren. |
Nettaggregat
Nettaggregat - Tekniske data LRS-150-48
Info | Forklaring |
|---|---|
Utspenning: | 54,6V |
Utflod | 0 A - 3,3 A |
Utspenning:, ripple | 200 mVp-p |
Overspenning | 55,2V - 64,8V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 0,6 Vp-p |
Virkningsgrad | 90 % |
Strømbegrensning | 110 % - 140 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | * / - 1,0 % |
Inngangsstrøm (230 V) | 1,7 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 230 V AC - 240 V AC |
Merkeeffekt | 158,4W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Tekniske data vedlegg
Tekniske data - Tekniske data FLX S
Info | Forklaring |
|---|---|
Navn | FLX S |
beskyttelseklasse | IP 32 |
Mål | Høyde: 222 mm, bredde 437 mm, dybde 145 mm |
Høydeenheter | 5 HAN |
Montering | Vegg eller 19" stativ |
Omgivelsestemperatur | +5 °C - +40 °C. For best mulig batterilevetid: +15 °C til +25 °C. |
Miljø | Miljøklasse 1, innendørs. 20 % ~ 90 % relativ fuktighet |
Materiale | Pulverlakkert stålplate |
Farge | Svart |
Kabelinnføringer, antall | 4 |
Batterier som passer | 4 stk 7,2 Ah. |
Vifte | Ja |
Lenke til den nyeste informasjonen
Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.
Garanti, kundestøtte, produksjonsland og opprinnelsesland
Garanti
Produktet har to års garanti, fra kjøpsdato (dersom annet ikke er avtalt). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. GodtFabrikatlse for reise- og eller arbeidstid i forbindelse med lokalisering av feil, installering av reparert eller utskiftet vare inngår ikke i garantien. Kontakt Milleteknik for mer informasjon. Milleteknik gir support under produktets levetid, dog maksimalt i 10 år etter kjøpsdato. Utskifting med likeverdig produkt kan forekomme hvis Milleteknik vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantitiden har utløpt.
Kundestøtte
Trenger du hjelp til installasjon eller tilkobling?
Du finner svar på mange spørsmål på: www.milleteknik.se/support
Telefon: +46 (0)31- 340 02 30, e-post: support@milleteknik.se.
Kundestøttetelefonen er åpen 8.00–16.00 mandag til torsdag og 8.00–15.00 på fredager. Stengt 11.30–13.15.
Reservedeler
Kontakt kundestøtte om du har spørsmål om reservedeler.
Kundestøtte etter garantitiden
Milleteknik tilbyr kundestøtte i produktets levetid, begrenset oppad til ti år fra kjøpsdatoen. Et produkt kan bli erstattet med et likeverdig produkt dersom produsenten vurderer at reparasjon ikke er mulig. Når garantitiden er utløpt, vil det påløpe kostnader ved bruk av kundestøtte.
Spørsmål om produktytelse?
Telefon for salg: 031- 340 02 30, e-post: sales@milleteknik.se
Produksjonsland
Sverige
Produsent
Utviklet og produsert av Milleteknik AB
Batterier
Batterier følger ikke med
Batterier selges separat.
7,2 Ah, 12 V AGM-batteri
Passer inn | Antall batterier |
|---|---|
PoE-bryter 4p FLX S | 4 |
Batteritype | V | Ah |
|---|---|---|
Vedlikeholdsfri AGM, blybatteri. | 12 V | 7,2 Ah |
Artikkelnummer | E-nummer | Arikkelnavn | Terminal | Mål. Høyde bredde dybde | Vekt per stk | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V07-01 | 5230536 | UPLUS 12V 7,2Ah 10+ Designlivsbatteri | Flatstift 6,3 mm | 151 x 65 x 100 mm. | 2,4 kg | UPLUS |
Produktets levetid, miljøpåvirkning og resirkulering
Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres ved at de leveres til nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten. Kontakt din distributør for mer informasjon. Kostnader som påløper i forbindelse med gjenvinning dekkes ikke.
Adresse og kontaktopplysninger
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Sverige |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
