Ennen kuin aloitat
Tiedot
Lue tämä ensin!
Elektroniikka, kotelosta riippumatta, on tarkoitettu käytettäväksi valvotussa sisäympäristössä. Verkkojännite tulee katkaista asennuksen ajaksi.
Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön. Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.
Kaikki tiedot voivat muuttua.
Ruotsinkieliset käyttöohjeet alkuperäisessä muodossa[1].
Tuki
Tarvitsetko apua asennuksessa tai kytkemisessä? Skannaa QR-koodi lukeaksesi koko käyttöoppaan.
Löydät vastaukset moniin kysymyksiin osoitteesta: www.milleteknik.se/support
Puhelin: 031-340 02 30, sähköposti: support@milleteknik.se.
Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.
Linkki uusimpiin tietoihin
Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.
Voit auttaa meitä tekemään parempia tuotteita
Avullasi voimme kehittää ja valmistaa parempia tuotteita, täytä lomake asiakastyytyväisyystutkimus.
Tietoja PoE:stä Milleteknikiltä
Sarja on suunniteltu antamaan virtaa PoE-laitteille, kuten pääsyjärjestelmille, valvontakameroille ja muille laitteille, joita voidaan käyttää Power over Ethernetillä. Akkuvarmistustoimintonsa ansiosta PoE-laite voi jatkaa virtaa sähkökatkon sattuessa.
PoE-kytkin 4p M, PoE-kytkin 4p FLX S, PoE-kytkin 4p FLX M, PoE-kytkin 8p FLX M ja PoE-kytkin 16p FLX M ovat turvajärjestelmiä, joissa tarvitaan yksinkertaista, luotettavaa virtalähdettä akkuvarmistuksella ja PoE-toiminnolla. Niissä on jotain, jota kutsumme "ohjatuksi lataukseksi", joka on turvatoiminto, joka tarkoittaa, että akkuja ei ladata yli 0,5 A:lla. Akkujen latausta ohjaamalla akkujen käyttöikää pidennetään merkittävästi.
PoE Switch 4p Expansion Kit on tarkoitettu PoE-kytkimien määrän laajentamiseen PoE-kytkimessä 4p FLX S ja PoE-kytkimessä 4p FLX M.

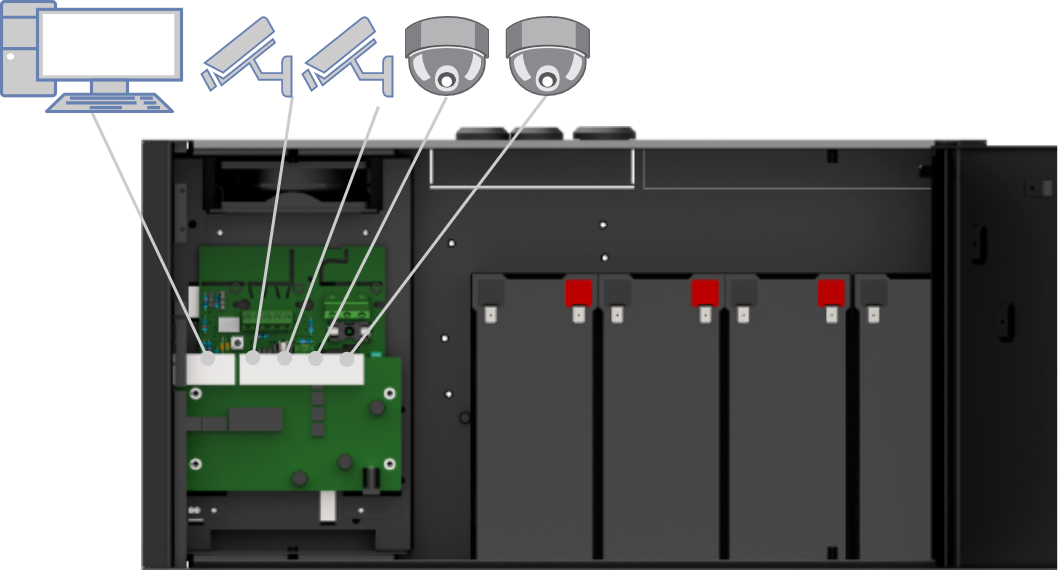

Miten PoE antaa virtaa virtalähteeseen liitetyille laitteille
 |
PoE voi syöttää virtaa esimerkiksi valvontakameroihin.
Liitä ulkoiset laitteet, jotka saavat virran PoE:n kautta portteihin 1-4.
Liitä LAN1-2:een muut laitteet, joita ei tarvitse käyttää PoE:llä.

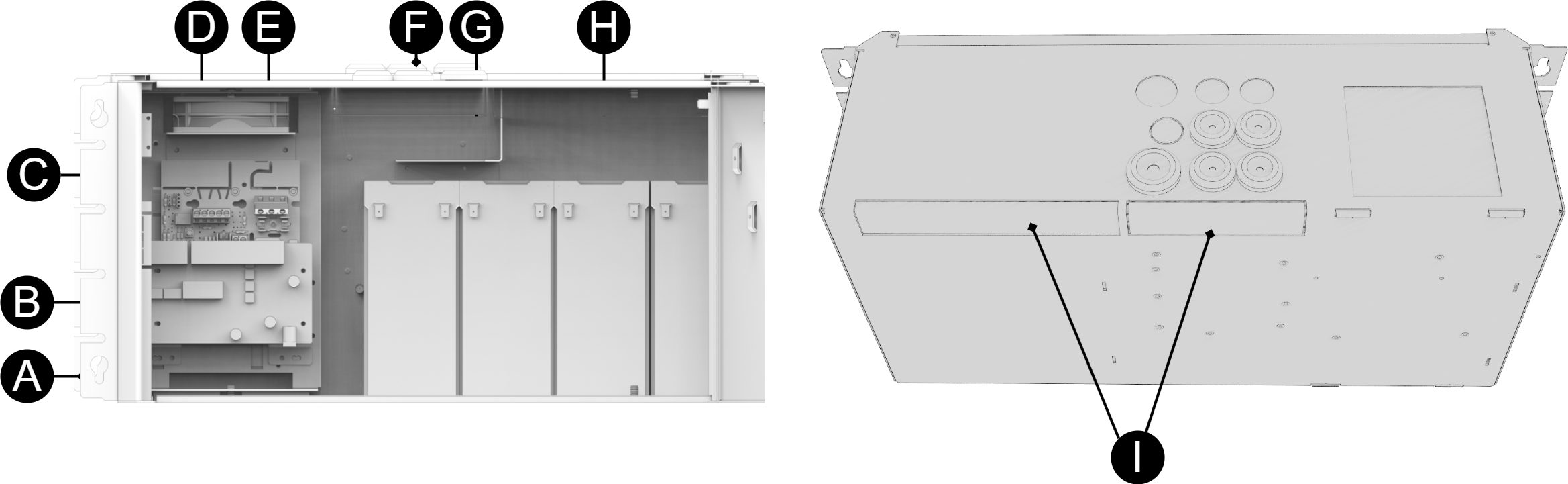

Komponenttien yleiskatsaus PoE FLX S
Symboli | Selitys |
|---|---|
A | Kiinnikkeet, käännettävät. |
B | Kotelo pulverimaalattua metallilevyä. |
C | Virtalähde, (istuu emolevyn alla). |
D | Emolevy. |
E | PoE-kytkin. |
F | Kaapelin sisääntulot. |
G | Kiinnike Keystone-moduuleille. |
H | Tilaa akuille. |
I | Takana läpivientireiät suuremmalle määrälle (PoE) kaapelointia. |

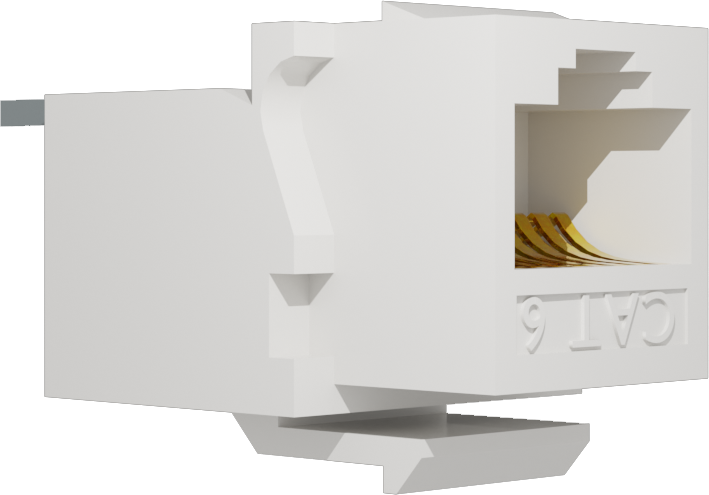

Keystone
Keystone-moduulien levy helpottaa PoE-laitteiden asennusta.

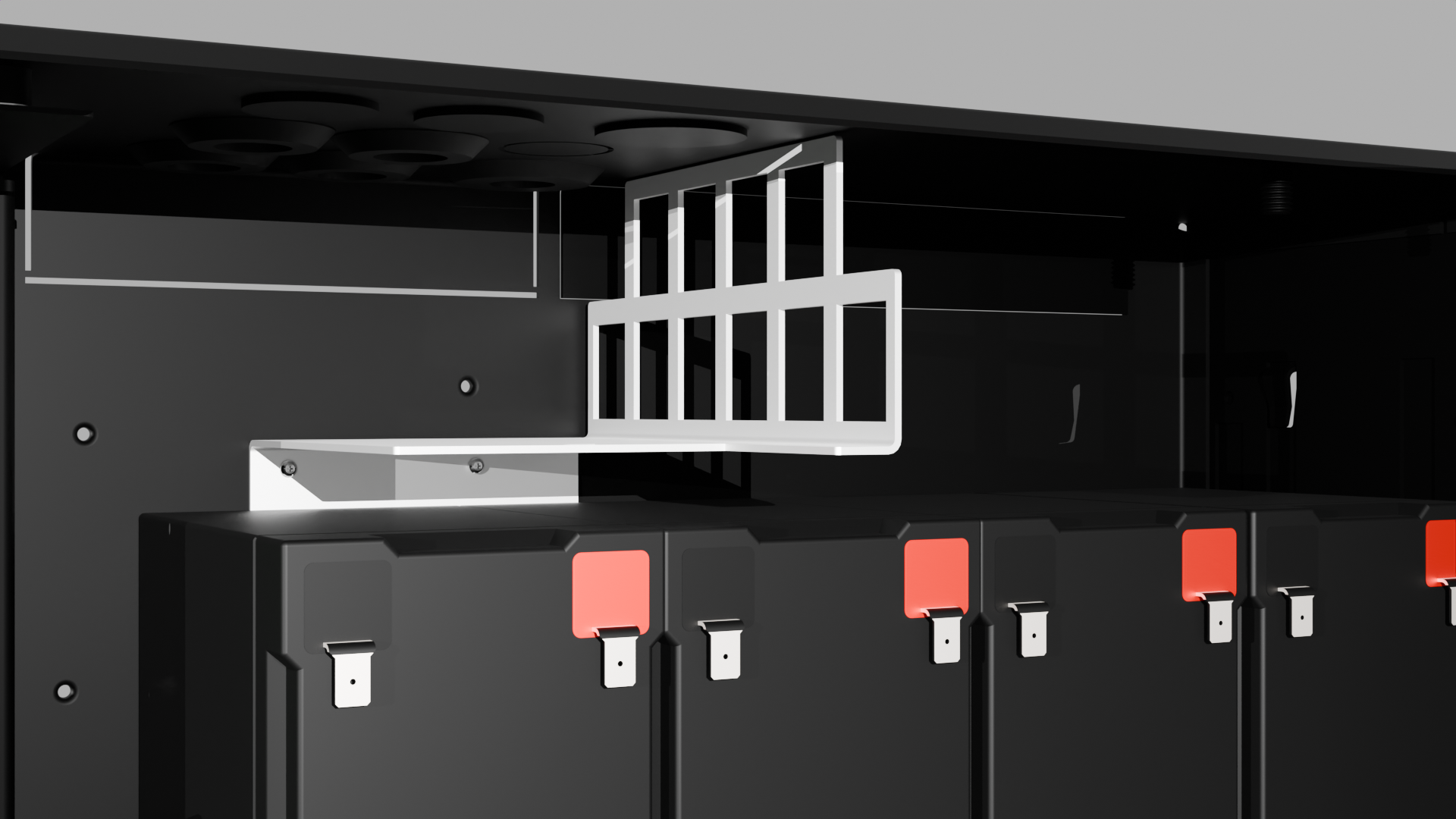

Akkujen liittäminen
Akun johdotus on asennettu piirilevylle toimituksen yhteydessä. Alla olevissa kuvissa näkyy vain, kuinka kaapelit tulee kytkeä.
Aseta paristot kaappiin akun navat ulospäin, kaapin ovea kohti.
Liitä akkukaapeli. Punainen kaapeli plussalla ja musta kaapeli miinuksella.
Katso käyttöönottoohjeet yksikön käynnistämisestä.
Jos mahdollista, irrota verkkojännite paristoa vaihdettaessa.
 |
Liitä navat oikein, jotta et vahingoita laitetta.

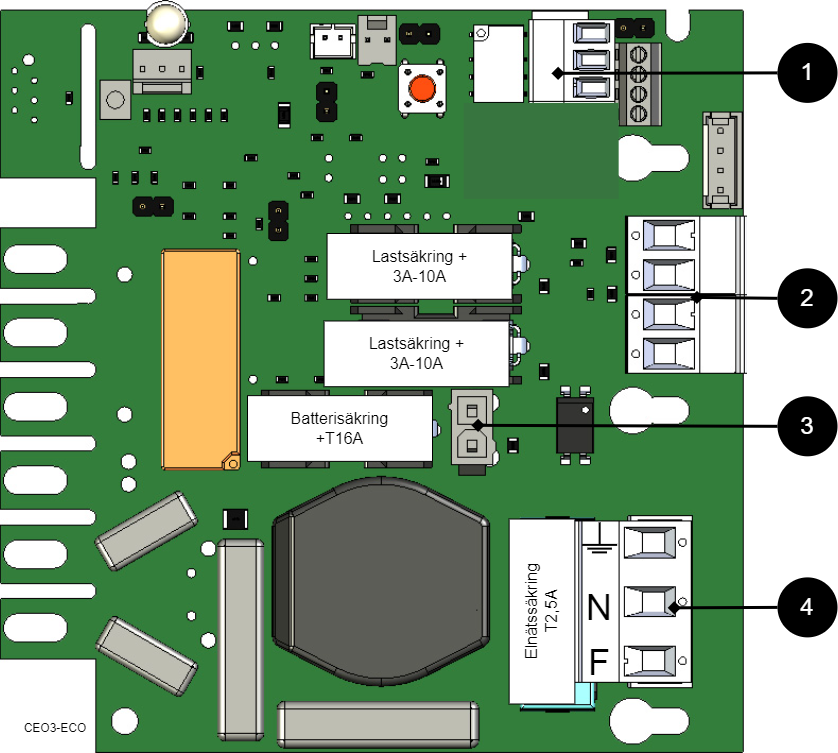

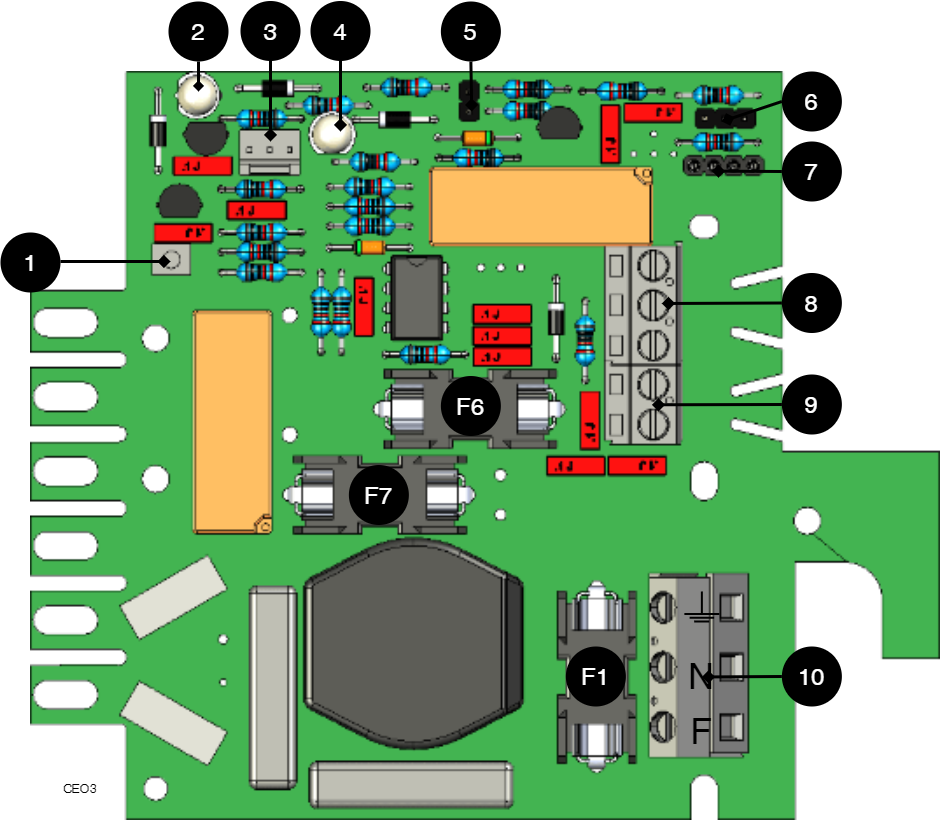

Emolevy - kuvaus
Katso lisätietoja teknisistä tiedoista.
 |
Emolevy ohjaa laitetta ja jakaa virtaa. Katso lisätietoja teknisistä tiedoista.
Ei | Piirilevyllä | Selitys |
|---|---|---|
1 | J24 | Virtalähteen kytkennän ohjaus. |
2 | D6 | Ilmaisindiodi 1. |
3 | J11 | liitäntä ulkoinen merkkidiodi. |
4 | D11 | Ilmaisindiodi 2. |
5 | JU2 | Ohjaa hälytysrajaa. |
6 | JU3 | Liitäntä ulkoiseen hälyttimeen. |
7 | J6 | Yhteys summeriin. |
8 | P2:3-5 | Yhteys kokonaishälyttimeen. |
9 | P2:1-2 | Lataa lähtö |
10 | P1:1-3 | Liitäntä verkkovirtaan. |

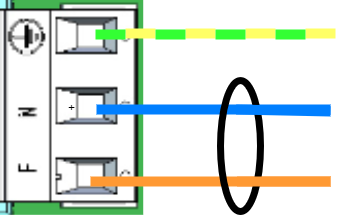

Verkkovirran liittäminen
Kytke verkkovirta emolevyyn liittimellä
Pujota virtajohdot kaapin kaapeliläpiviennin kautta.
Kiinnitä F ja N nippusiteillä.
Virtajohdot on pidettävä erillään muista kaapeleista EMC-häiriöiden välttämiseksi.
Kytke virtajohdot liittimeen ennen kuin asetat sen takaisin emolevyyn. Kiinnitä F ja N nippusiteillä.
Kirjain | Selitys |
|---|---|
F | Vaihe |
N | Nolla |
Suojamaadoitus | Suojamaadoitus |
Huom
Tarkasta, että piirikortin merkinnät vastaavat liittimen kaapelijärjestystä.
Yhdistä kuorma
Max virta
Maksimivirtaa ei saa ylittää. Maksimivirta on ilmoitettu laitteen tyyppikilvessä.
Piirilevyn numero | Selitys |
|---|---|
P2:1 | Liitäntä kuormalle 1+ |
P2:2 | Liitäntä kuormalle 1 - |
Ohjaa hälytysrajaa
Akkukäytön alhaisen akkujännitteen hälytystä voidaan ohjata.
Hälytysrajaa ohjataan avaamalla tai sulkemalla JU2.
Hälytys annetaan, kun akkujännite akkukäytössä laskee alle raja-arvon.

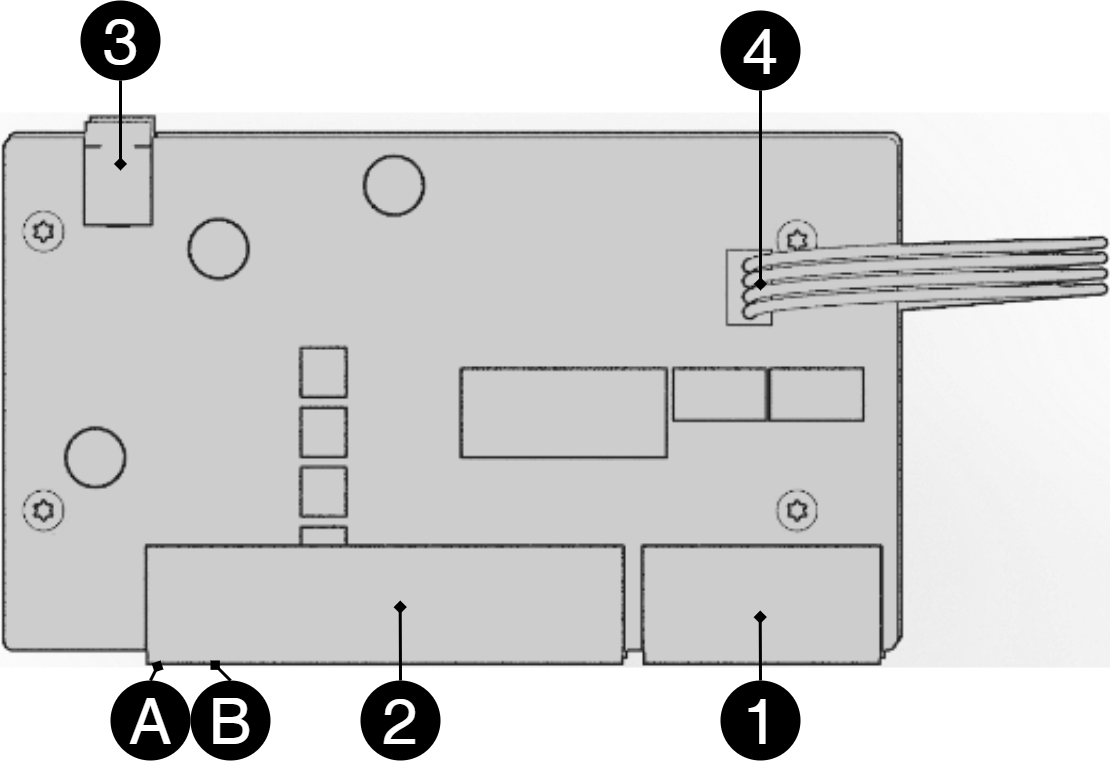

Lyhyt kuvaus PoE-kytkimelle 4p
 |
Ei | Terminaali nro | Selitys |
|---|---|---|
1 | J5 | 2 kpl. RJ-45-portit datalle, ei PoE:lle (virtalähteenä). |
2 | J5 | 4 kpl. RJ-45-virtaportit PoE-laitteiden liittämistä varten. |
3 | J2 | Virtalähde 48V. |
4 | J8 | Liitäntäpiste tiedonsiirtoa varten, kun ylimääräinen PoE-kytkin 4p-kortti liitetään. |
A | - | Merkkivalo, keltainen LED syttyy, kun tietoja siirretään. |
B | - | Merkkivalo, vihreä LED syttyy, kun laite on kytkettynä. Tämä on vain osoitus siitä, että portti on kytketty, eikä liitetyn laitteen tilaa. |
Käyttöönotto – laitteen käynnistäminen
Kytke tässä järjestyksessä
Oikosulun yhteydessä mahdollisesti ilmenevien vikojen riskin minimoimiseksi liitännät emolevyyn on tehtävä tässä järjestyksessä.
Nro | Selitys |
|---|---|
1 | Kytke hälytys. |
2 | Kytke kuorma |
3 | Kytke akut |
4 | Kytke verkkovirta. |
Kytke paristot.
Kytke / kytke sulakkeet päälle.
Liitä PoE ja muut kuormat.
Ruuvaa verkkokaapeli liittimeen ja kiinnitä liitin emolevyyn.
Kytke verkkojännite päälle.

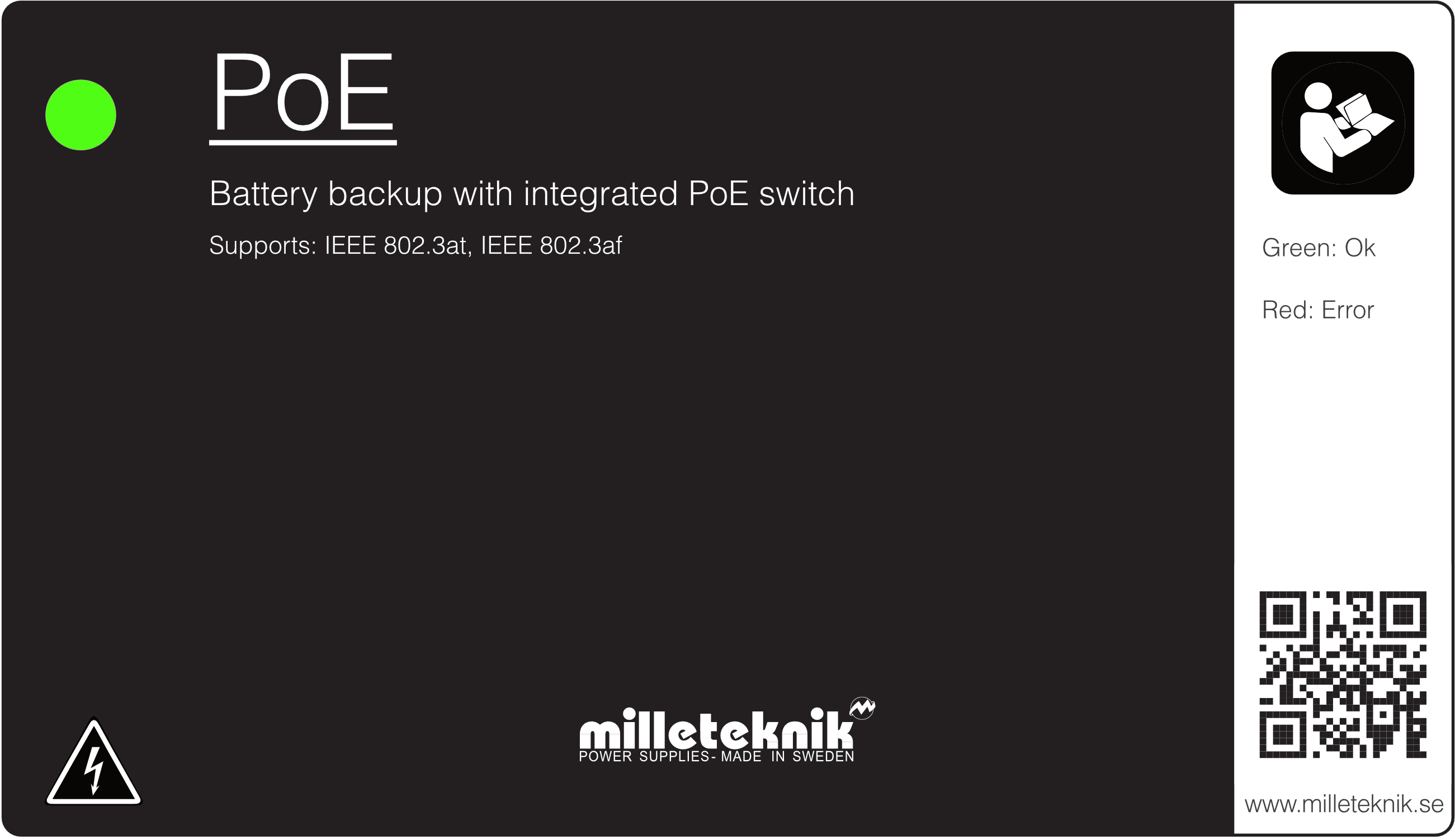

Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkivalo palaa vihreänä. Katso etupaneelin / kaapin oven muut tilailmaisut.
Akkujen lataaminen täyteen voi kestää jopa 72 tuntia.
Tilailmaisimet
Tasainen vihreä hehku: Normaalikäyttö.
Tasainen keltainen hehku: Alhainen akkujännite.
Tasainen punainen valo: Palaa punaisena, kun seuraavat kolme ehtoa täyttyvät (järjestyksessä): 1. Laite siirtyy akkukäyttöön. 2. Sulake laukeaa akkukäytössä. 3. Paristot ovat laskeneet alle hälytysrajan.
Kunnossapito
Järjestelmä on tuuletinta ja akkuja lukuun ottamatta huoltovapaa, kun se on asennettu sisätiloihin.
Akun vaihto
• Jos mahdollista, katkaise verkkojännite akkuja vaihtaessasi.
• Irrota akkukaapelit. Huomaa, miten akkukaapelit on kiinnitetty ennen niiden irrottamista.
• Poista akkuvaroke akkujen välistä.
• Kiinnitä uudet akut.
• Kytke akkukaapelit samalla tavalla kuin aiemmin.
• Kiinnitä akkuvaroke akkujen väliin.
• Kytke verkkojännite päälle. Alhaisen akkujännitteen/sähkökatkoksen merkkivalo voi palaa, kunnes akut on ladattu. Voi kestää jopa 72 tuntia ennen kuin akut on täysin ladattu.
• Testaa järjestelmä katkaisemalla verkkojännite lyhyeksi ajaksi (= kuorman pitäisi edelleen toimia akuilla) ja kytkemällä verkkojännite sitten uudelleen.
Takuu
Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.
FAQ - PoE
Tuoteseloste - Tekniset tiedot
PoE-tuotelehti / tekniset tiedot
PoE-kytkin 4 PoE-portilla.
Tekniset tiedot
Näitä teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.
Nimi, artikkelinumero ja sähköpostiosoite
Nimi | Tuotenumero | Sähköpostinumero |
|---|---|---|
PoE-kytkin 4p FLX S | FS01C10048P02504PU | 51 719 52 |
Tietoja PoE:stä Milleteknikiltä
Sarja on suunniteltu antamaan virtaa PoE-laitteille, kuten pääsyjärjestelmille, valvontakameroille ja muille laitteille, joita voidaan käyttää Power over Ethernetillä. Akkuvarmistustoimintonsa ansiosta PoE-laite voi jatkaa virtaa sähkökatkon sattuessa.
PoE-kytkin 4p M, PoE-kytkin 4p FLX S, PoE-kytkin 4p FLX M, PoE-kytkin 8p FLX M ja PoE-kytkin 16p FLX M ovat turvajärjestelmiä, joissa tarvitaan yksinkertaista, luotettavaa virtalähdettä akkuvarmistuksella ja PoE-toiminnolla. Niissä on jotain, jota kutsumme "ohjatuksi lataukseksi", joka on turvatoiminto, joka tarkoittaa, että akkuja ei ladata yli 0,5 A:lla. Akkujen latausta ohjaamalla akkujen käyttöikää pidennetään merkittävästi.
PoE Switch 4p Expansion Kit on tarkoitettu PoE-kytkimien määrän laajentamiseen PoE-kytkimessä 4p FLX S ja PoE-kytkimessä 4p FLX M.

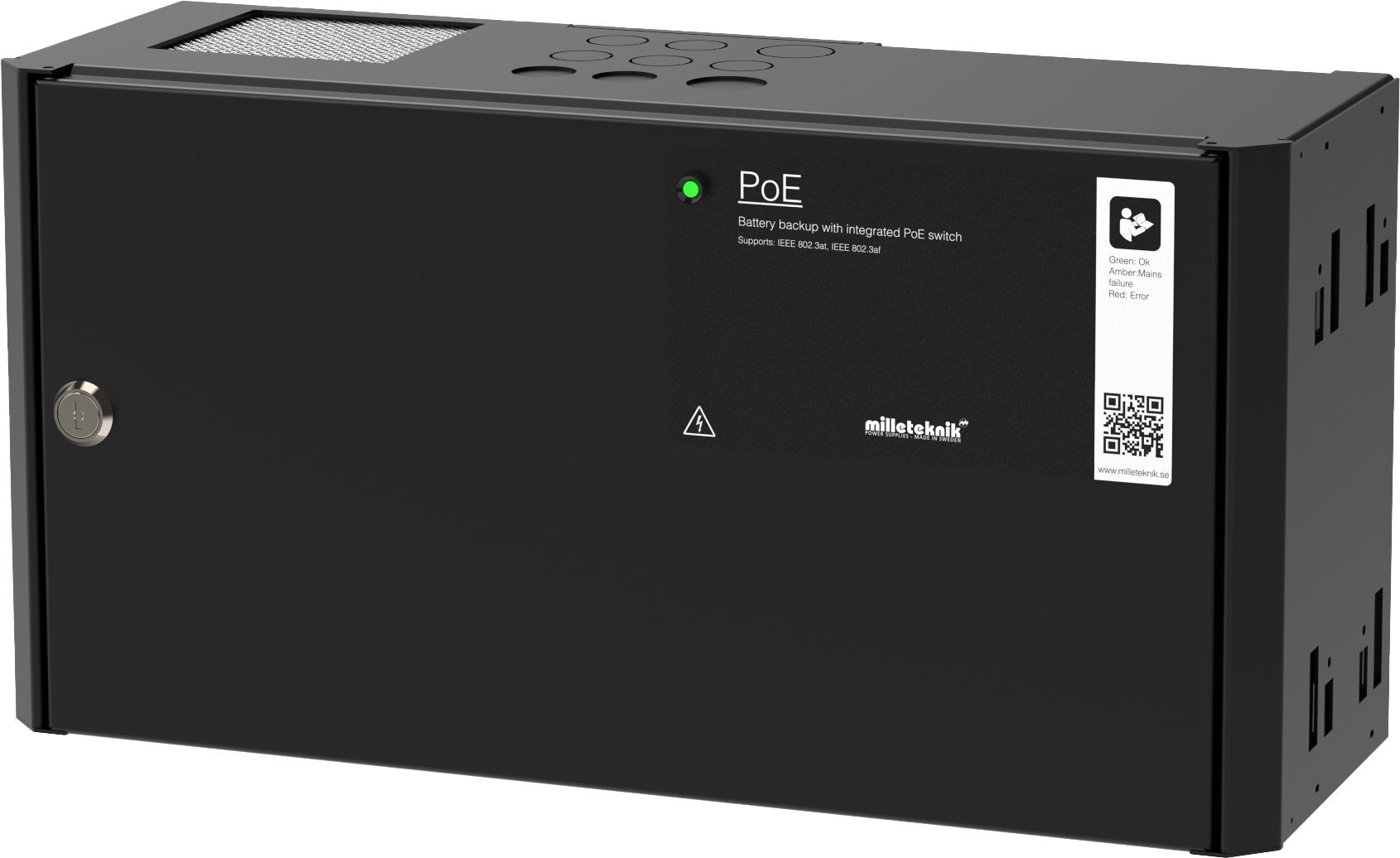

PoE-kytkin 4p FLX S
Varavirtalähde PoE-laitteiden, kuten valvontakameroiden ja muiden PoE-käyttöisten laitteiden, virtalähteeksi. Virtalähteessä on paristot, jotka jatkavat virtaa, kun sähköverkko katkeaa. Pitkä käyttöikä, energiatehokas ja tuki on saatavilla, jos jokin menee pieleen, nyt tai 10 vuoden kuluttua.
Virta Ethernetin kautta Milleteknikiltä
PoE tietoturvasovelluksiin virransyötön tarve varateholla.
Todistettu, luotettava tekniikka.
Kiinteään asennukseen.
ruotsalainen valmistettu.
Rajoitukset
Tärkeää
Huomaa, että 802.3at type2:ta ei tueta, koska PoE-kortista puuttuu kättelytoiminto tyypin 2 osalta. Lue lisää.
Tuote on testattu ja varmennettu Axema-käyttöjärjestelmien ja Dinbox-käyttöjärjestelmien kanssa, ja siksi sitä suositellaan käytettäväksi vain näiden järjestelmien kanssa. Tuotetta ei tällä hetkellä suositella muille tuotteille, joissa on af/at handshake -menettely. Tuote poikkeaa standardista IEEE 802.3af porttikohtaisesti ja IEEE 802.3at, koska tehoa on muutettu käytettäväksi yhdessä Axema passer -järjestelmän ja Dinbox passer -järjestelmän kanssa, mikä johtaa puutteisiin (PoE-kytketty tuote ei käynnisty) tuotteita vastaan, jotka vaativat kädenpuristusta.
Käyttöalue
Virtalähde kameravalvontaan ja muihin sovelluksiin, jotka voivat saada virtaa PoE:stä.
PoE:llä toimivat suojaussovellukset, jotka tarvitsevat varavirtaa sähkökatkon sattuessa.
Hälytys
Laite hälyttää:
Alhainen akun jännite, alhainen akun jännite, jos kuormituslähdön sulake rikkoutuu.
Kiinteä asennus
Tuote on tarkoitettu kiinteään asennukseen. Asennus tulee teettää valtuutetulla asentajalla.
Akkutyypit
On käytettävä AGM-akkua. Älä sekoita paristotyyppejä, merkkisiä tai uusia ja käytettyjä paristoja.
Määräykset ja sertifioinnit
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
PoE: | IEEE 802.3af, IEEE 802.3at/30,8 W |
CE: | CE-direktiivi 765/2008 |
Päästö: | EN55022 (CISPR22), GB9254 Class B, EN55014, EN61000-3-2Class A( 75% Load),EN61000-3-3 |
Odotettu toiminta-aika sähkökatkoksen sattuessa (uusilla akuilla)
PoE | Akku | Teho 15,4W | Teho 30,8W | Teho 62W | Teho 90W | Teho 100W | Teho 120W | Teho 180W | Teho 240W |
|---|---|---|---|---|---|---|---|---|---|
PoE-kytkin 4p FLX S (48 V) | 4 kpl 7,2 Ah | 18 h 30 min. | 8 h 30 min. | 3 h 45 min. | - | 2 h 10 min. | 1 tunti 45 minuuttia. | - | - |
Piirilevy – Tekniset tiedot
Tekniset tiedot: emolevy, CEO3 48 V
Tiedot | Selitys |
|---|---|
Artikkelin nimi | CEO3 48V |
Tuotteen Kuvaus | CEO 3 on luotettava, energiatehokas emolevy yksinkertaisemmissa akkuvarmistuksissa, joilla on pitkä käyttöikä ja vähemmän komponentteja kuin ennen, mikä vähentää ympäristövaikutuksia. |
Mitata | 120 x 55 x 52 mm |
Oma kulutus | 32mA |
Sulakkeet | F1: T2,5A, verkkosulake. F6: T5A, kuorman sulake +, P2:1. F7: T16A, akun sulake. |
Lähdöt | Yksi lastipaikka, turvattu. |
Vakuutus, poistu | Kuorman lähtö: + varmistettu. |
Hälytys kautta | Ilmaisindiodi ja kytkentärele. |
Suojaus vastaan: | Syväpurkaus, oikosulku, ylikuormitus ja ylijännite. |
Ilmaisindiodi | Vihreä | Oranssi | PUNAINEN |
|---|---|---|---|
(2) / D2 | OK | Alhainen akun jännite / sulakevika. | Alhainen akun jännite, jos lähdön sulake rikkoutuu. |
(4) / D11 | - | Ylijännite. | Paristot on kytketty väärin. |
Alhaisen akun jännitteen hälytysraja | 48 W |
|---|---|
(5) / JU2 jumpperilla | 47 V |
(5) / JU 2 ilman jumpperia | 51 W |
Yksikkö toimitetaan ilman jumpperia (8) / JU2 | |
Totaalinen hälytys | |
|---|---|
(8) P2:3 | EI |
(8) P2:4 | CO |
(8) P2:5 | NC |
Tekniset tiedot: PoE-kortti
Rajoitukset
Tärkeää
Huomaa, että 802.3at type2:ta ei tueta, koska PoE-kortista puuttuu kättelytoiminto tyypin 2 osalta. Lue lisää.
Tuote on testattu ja varmennettu Axema-käyttöjärjestelmien ja Dinbox-käyttöjärjestelmien kanssa, ja siksi sitä suositellaan käytettäväksi vain näiden järjestelmien kanssa. Tuotetta ei tällä hetkellä suositella muille tuotteille, joissa on af/at handshake -menettely. Tuote poikkeaa standardista IEEE 802.3af porttikohtaisesti ja IEEE 802.3at, koska tehoa on muutettu käytettäväksi yhdessä Axema passer -järjestelmän ja Dinbox passer -järjestelmän kanssa, mikä johtaa puutteisiin (PoE-kytketty tuote ei käynnisty) tuotteita vastaan, jotka vaativat kädenpuristusta.
Tuote | PoE/LAN-porttien määrä | Suurin teho porttia kohden (W) | PoE-budjetti | Ethernet tyyppi | Verkkoportit | Käyttöliittymä | Toiminnot | Tyyppi, injektori ja kytkin |
|---|---|---|---|---|---|---|---|---|
PoE-kytkin 4p FLX S | 4/2 | 30,8 W @ 54,6 V DC | 150W | Nopea Ethernet Mbit PoE -kytkin | 10/100 PoE | 1000Base-T RJ-45 | Automaattinen neuvottelu, automaattinen ylöslinkki (auto MDI/MDI-X) | Hallitsematon. Kytkimen ohjaamiseen ei ole ohjelmistoliitäntää. |
Virtalähde
Virtalähde - Tekniset tiedot LRS-150-48
Tiedot | Selitys |
|---|---|
Ulostulojännite | 54,6V |
Ulosvirtaus | 0 A - 3,3 A |
Lähtöjännite, aaltoilu | 200 mVp-p |
Ylijännite | 55,2V - 64,8V |
Lähtöjännitteen lataus, aaltoilu/virran rajoitus | Alle 0,6 Vp-p |
Tehokkuus | 90 % |
Tehon rajoitus | 110 % - 140 % |
Vakiojännite | +/- 0,5 % |
Sääntelyn tarkkuus | * / - 1,0 % |
Tulovirta (230 V) | 1,7 A |
Verkkojännitteen taajuus | 47 Hz - 63 Hz |
Verkkojännite | 230 V AC - 240 V AC |
Brändin vaikutus | 158,4W |
Lämpötila-alue | -30°C - +70°C |
Ilmankosteusalue | 20–90 % RH ei tiivistyvä |
Teknisten tietojen kotelo
Kotelot – Tekniset tiedot FLX S
Tietoja | Selitys |
|---|---|
Nimi | FLX S |
Kotelointiluokka | IP 32 |
Mitat | Korkeus: 222 mm, leveys 437 mm, syvyys 145 mm |
Korkeusyksiköt | 5 HE |
Asennus | Seinä tai 19" teline |
Ympäristön lämpötila: | +5...+40 °C. Parhaan akun eliniän saavuttamiseksi: +15...+25 °C. |
Ympäristö | Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus |
Materiaali | Jauhemaalattu pelti |
Väri | Musta |
Kaapeliläpiviennit, lukumäärä | 4 |
Koteloon sopivat akut | 4 kpl 7,2 Ah. |
Puhallin | Kyllä |
Linkki uusimpiin tietoihin
Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.
Takuu, tuki, valmistusmaa ja alkuperämaa
Takuu
Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.
Tekninen tuki
Tarvitsetko apua asennuksessa tai kytkemisessä?
Löydät vastaukset moneen kysymykseen osoitteesta: www.milleteknik.se/support
Puhelin: 031-340 02 30, sähköposti: support@milleteknik.se.
Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.
Varaosat
Tukipalvelu vastaa varaosia koskeviin kysymyksiin, katso yhteystiedot yllä.
Tuki takuuajan jälkeen
Milleteknik tarjoaa tukea tuotteen elinkaaren ajan, mutta enintään 10 vuotta ostopäivästä. Vaihtaminen vastaavaan tuotteeseen voi tapahtua, jos valmistaja katsoo, että korjaaminen ei ole mahdollista. Tukikulut lisätään takuuajan päätyttyä.
Kysymyksiä tuotteen suorituskyvystä?
Myynnin puhelinnumero: 031- 340 02 30, sähköposti: sales@milleteknik.se
Valmistusmaa
Ruotsi
Valmistaja
Suunnitteli ja valmistaa Milleteknik AB
Akut
Akut eivät sisälly
Akut myydään erikseen.
7,2 Ah, 12 V AGM-akku
Sopii sisään | Paristojen lukumäärä |
|---|---|
PoE switch 4p FLX S | 4 |
Akkutyyppi | V | Ah |
|---|---|---|
Huoltovapaa AGM, lyijyhappoakku. | 12 V | 7,2 Ah |
Tuotenumero | E-numero | Tuotteen nimi | Liitinrima | Mitat. Korkeus, leveys, syvyys | Paino | Tuote |
|---|---|---|---|---|---|---|
MT113-12V07-01 | 5230536 | UPLUS 12V 7,2Ah 10+ Design life -akku | Lattaliitin 6,3 mm | 151 x 65 x 100 mm. | 2,4 kg | UPLUS |
Tuotteen elinikä, ympäristövaikutukset ja kierrätys
Tuote on suunniteltu ja valmistettu pitkää käyttöikää varten, mikä vähentää ympäristövaikutuksia. Tuotteen käyttöikä (kuluvia osia lukuun ottamatta) riippuu muun muassa ympäristötekijöistä, pääasiassa ympäristön lämpötilasta, komponenttien odottamattomasta kuormituksesta, kuten salamaniskusta, ulkoisista vaikutuksista, käsittelyvirheistä jne. Tuotteet kierrätetään toimittamalla ne lähimpään kierrätyspisteeseen tai lähettämällä ne takaisin valmistajalle. Ota yhteyttä jakelijaasi saadaksesi lisätietoja. Kierrätyksestä aiheutuneita kustannuksia ei korvata.
Osoite ja yhteystiedot
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Ruotsi |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
