Før du begynner
Informasjon
Les dette først!
Elektronikk, uavhengig av innkapsling, er beregnet for bruk i et kontrollert innemiljø.
Ventilasjon må ikke tildekkes.
Kun autoriserte personer skal installere og vedlikeholde systemet.
Det er installatørens ansvar at systemet er egnet til tiltenkt bruk.
Dokumenter som følger med systemet må lagres i det eller i dets umiddelbare nærhet.
Nettspenningen bør kobles fra under installasjonen.
All informasjon kan endres.
Ved å installere dette produktet, erkjenner og aksepterer installatøren begrensningene til dette produktet som beskrevet i denne håndboken.
Bruksanvisning på svensk i originalen[1].
Brukerstøtte
Trenger du hjelp med installasjon eller tilkobling?
Du finner svar på mange spørsmål på: www.milleteknik.se/support
Telefon: 031- 340 02 30, e-post: support@milleteknik.se.
Support er åpen: mandag-torsdag 08:00-16:00, fredager 08:00-15:00. Stengt 11.30-13.15.
Lenke til den nyeste informasjonen
Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.
Du kan hjelpe oss med å lage bedre produkter
Med din hjelp kan vi utvikle og produsere bedre produkter, vennligst fyll ut vårt skjema kundetilfredshetsundersøkelse.
Om PoE fra Milleteknik
Serien er designet for å drive PoE-enheter som tilgangssystemer, overvåkingskameraer og annet utstyr som kan betjenes med Power over Ethernet. Gjennom sin funksjon som batteribackup kan PoE-enheten fortsette å ha strøm ved strømbrudd.
PoE-switch 4p M, PoE-switch 4p FLX S, PoE-switch 4p FLX M, PoE-switch 8p FLX M og PoE-switch 16p FLX M er for sikkerhetssystemer hvor enkel, pålitelig strømforsyning med batteribackup og PoE-funksjon er nødvendig. De har noe vi kaller «kontrollert lading», som er en sikkerhetsfunksjon som gjør at batterier ikke lades med mer enn 0,5 A. Ved å kontrollere ladingen av batterier forlenges levetiden til batterier betydelig.
PoE Switch 4p Expansion-settet er for å utvide antall PoE-tilkoblinger i PoE switch 4p FLX S+ og PoE switch 4p FLX M+.
Hvordan PoE driver enheter koblet til strømforsyningen
 |
PoE kan drive for eksempel overvåkingskameraer, dørsensorer og mer.
Enheter som skal drives via PoE kobles til porter for PoE.
Enheter som ikke trenger å betjenes med PoE i porter for LAN kan kobles til switchen.
Komponentoversikt PoE FLX M
 |
Symbol | Forklaring |
|---|---|
A | Braketter, vendbare. |
B | Hus i pulverlakkert metallplate. |
C | Strømforsyning, (sitter under hovedkortet). |
D | Hovedkort. |
E | Tre plasser for PoE-svitsjer. En PoE-bryter er installert fra fabrikk. 4 PoE-porter er til venstre og 2 LAN-porter er til høyre. |
F | Plass til batterier. |
G | Kabelinnføringer. |
Skyv brakettene på plass
Enheten kan monteres i 19" rack eller på vegg. Medfølgende braketter kan festes på to måter: Ved montering på vegg skal brakettene plasseres i bakkant mot veggen. Ved montering i 19" rack skal brakettene plasseres i forkant på enheten.
Venstre konsoll: vendt mot forsiden for montering i 19" rack.
Høyre konsoll vender mot baksiden for montering på vegg.
Viktig
La det være en klaring på 100 mm rundt luftgitter.
Installasjon av konsoll
Brakett er vendbart og kan monteres på to måter. Det følger med konsoller til enheten.
To konsoller må brukes for FLX M.
 |
Koble til batterier
Batteriledning er montert på kretskortet ved levering. Bildene under viser kun hvordan kablingen skal kobles til.
Plasser batteriene i kabinettet med batteripolene vendt opp.
Koble til batterikabelen. Rød kabel på pluss og svart kabel på minus.
• Dersom det er mulig, kobler du fra nettspenningen ved tilkobling eller utskifting av batterier.
 |
Koble polene riktig slik at du ikke skader utstyret.
Hovedkort - beskrivelse
Se tekniske data for mer informasjon.
 |
Hovedkortet styrer enheten og distribuerer strøm. Se tekniske data for mer informasjon.
Nei | På kretskortet | Forklaring |
|---|---|---|
1 | J24 | Tilkoblingskontroll av strømforsyning. |
2 | D6 | Indikatordiode 1. |
3 | J11 | tilkobling ekstern indikatordiode. |
4 | D11 | Indikatordiode 2. |
5 | JU2 | Kontroll alarmgrense. |
6 | JU3 | Tilkobling til ekstern alarm. |
7 | J6 | Tilkobling til summer. |
8 | P2:3-5 | Tilkobling til totalalarm. |
9 | P2:1-2 | Last utgang |
10 | P1:1-3 | Tilkobling til strømnettet. |
Koble til strømnett
Koble strømnett til hovedkort med terminalblokk
Trekk strømnettkablene gjennom kabelinnføringen i innkapslingen.
Sikre F og N med buntebånd.
Strømnettkablene må holdes atskilt fra andre kabler for å unngå EMC-forstyrrelser.
Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre F og N med buntebånd.
Bokstav | Forklaring |
|---|---|
F | Fase |
N | Null |
PE | Vernejord |
Tilkobling til nett 230 V AC på kretskort
Kontroller slik at markeringen på kretskortet stemmer overens med kabelplasseringen på terminalen.
Koble til last
Maksstrøm
Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.
Kretskortnummer | Forklaring |
|---|---|
P2:1 | Tilkobling for last 1+ |
P2:2 | Tilkobling for last 1 - |
Styring av alarmgrense
Alarm for lav batterispenning i batteridrift kan styres.
Alarmgrensen styres ved å bryte eller opprette kontakt på JU2.
Alarm avgis når batterispeningen i batteridrift synker under grensen.
Kort beskrivelse for PoE switch 4p
 |
Nei | Terminalnr | Forklaring |
|---|---|---|
1 | J5 | 2 stk. RJ-45-porter for data, ikke PoE, (drevet). |
2 | J5 | 4 stk. RJ-45-porter for tilkobling av PoE-enheter. |
3 | J2 | Strømforsyning 48 V. |
4 | J8 | Tilkoblingspunkt for dataoverføring når ekstra PoE-svitsj 4p-kort er tilkoblet. |
A | - | Indikasjon, gul LED lyser når data overføres. |
B | - | Indikasjon, grønn LED lyser når enheten er koblet til. Dette er kun en indikasjon på at porten er tilkoblet og ikke statusen til den tilkoblede enheten. |
 |
To kort kobles sammen med kabel 4, eller en patchkabel mellom 1 på hvert kort.
Bildet viser hvordan kortene sitter oppå hverandre i PoE-bryteren 4p FLX S+. I PoE-bryteren 4p FLX M+ kobles kortene separat til hver metallslede.
Slik får du tilgang til programvare i PoE-svitsj
Slik får du tilgang til programvaren i PoE Switch
Denne delen viser hvordan du logger på bryterens konfigurasjonswebside.
For å konfigurere programvaren i bryteren, krever tilgang til bryteren at riktig IP-adresse er satt på datamaskinen.
Tilgang til bryterens programvare er gjennom en nettleser (Chrome, Edge, Firefox).
Følg trinnene for å få tilgang til bryterens innstillinger.
Notat
Innstillingene som vises er innstillinger for PC (Windows 7 - Windows 11).
Notat
Adressen til PoE-svitsjen er: 192.168.2.1 og brukernavn og passord er: admin/admin
Åpne innstillinger og gå til Nettverk og Internett -> Avanserte nettverksinnstillinger. Åpen flere nettverkskortalternativer.
Et vindu for nettverkstilkoblinger vises som viser alle tilgjengelige nettverkstilkoblinger på datamaskinen. Dobbeltklikk på nettverkstilkoblingen du bruker for å koble til bryteren.
Ethernet-statusvinduet vises. klikk på knappen Kjennetegn som vist i figuren nedenfor.
Dobbeltklikk på Internet Protocol Version 4 (TCP / IPv4).
Still inn datamaskinens IP-adresse og nettverksmaske som vist i figuren nedenfor. Som standard er produktets IP-adressen er 192.168.2.1. Du kan angi hvilken som helst IP-adresse så lenge den ikke er den samme som svitsjens IP-adresse og er i samme nettverkssegment som svitsjens IP-adresse. trykk OK for å bruke TCP/IPv4-innstillingene du nettopp har laget. Nå kan du koble til bryteren din ved hjelp av en nettleser (Chrome, Edge eller Firefox).
Koble til en RJ-45-kabel og koble til PoE-svitsjen.
Logg inn på bryteren
Notat
Adresse til bryteren (fabrikkinnstilling): 192.168.2.1
Passord (fabrikkinnstilling): admin
Start nettleseren på datamaskinen.
Logg på PoE-svitsj.
Antall
Forklaring
1
IP-adressen til PoE-svitsjen: 192.168.2.1
2
Passord: admin
3
Søk = Ok
4
Meny i PoE-bryteren
Konfigurasjon
Systemkonfigurasjon
Bokstav, tall | Forklaring |
|---|---|
A | Konfigurasjonsside for PoE-svitsjsystem |
A.1 | Kryss av her hvis du skal bruke DHCP, se advarsel nedenfor. |
A.2 | Endrer standard passord fra fabrikken (admin). |
A.3 | Hvis du har gjort noen endringer, må du klikke på "Bruk" for å lagre endringene. |
Porter, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
B | Porter |
B.1 | Denne innstillingen trenger normalt ikke å endres. Velg hastigheten på PoE-svitsjens porter. |
B.2 | Denne innstillingen trenger normalt ikke å endres. |
VLAN-konfigurasjon
Konfigurasjon av virtuelt LAN.
Aggregering, konfigurasjon
Lastbalansering mellom portene.
IGMP Snooping, konfigurasjon
Bryter som styrer mottak.
Speiling, konfigurasjon
Speiling av porter.
LLDP-konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
G | LLDP står for "Link Layer Discovery Protocol", som er en nettverksprotokollstandard som brukes til å oppdage og kommunisere informasjon om nettverksenheter koblet til det samme Ethernet-nettverket. Protokollen lar enheter som brytere og rutere sende og motta meldinger som inneholder informasjon om enhetens identifikasjon, muligheter og tilkoblingstopologi. |
G.1 | RX og TX er forkortelser som brukes i elektronikk, kommunikasjon og datanettverk for å indikere retningen på dataflyten mellom enheter. RX: Forkortelsen "RX" står for "Receive" eller "Reception". Det indikerer at enheten mottar data eller signaler fra en annen enhet. Når en enhet har en RX-inngang, betyr det at den er designet for å motta data eller informasjon fra en sendeenhet. TX: Forkortelsen "TX" står for "Transmit" eller "Transmission". Det indikerer at enheten overfører data eller signaler til en annen enhet. Hvis en enhet har en TX-utgang, betyr det at den er designet for å overføre data eller informasjon til en mottakerenhet. Disse forkortelsene er spesielt vanlige når det kommer til datakommunikasjon, for eksempel i sammenheng med nettverkskabler hvor det er spesifikke RX- og TX-ledninger som tillater toveiskommunikasjon mellom enheter. |
QoS, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
H | QoS gir ulik nettverkstrafikk ulik prioritet avhengig av viktigheten og kravene, og bidrar til å sikre at viktige tjenester leveres med tilstrekkelig båndbredde og minimal forsinkelse selv når nettverket er under belastning. |
H.1 | Angir om QoS er aktiv. |
PoE, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
I | Makt over Ehternet |
I.1 | Slår PoE-porten på eller av. Ikke glem å trykke "Apply" for å lagre endringer. |
Overvåkning
Statistikk, oversikt
Bokstav, tall | Forklaring |
|---|---|
J | Statistikk, oversikt |
J.1 | Trafikk per havn. |
Statistikk, detaljert
Bokstav, tall | Forklaring |
|---|---|
K | Detaljert statistikk |
K.1 | Velg porten du vil ha statistikk for. |
IGMP-status
L: Status for IGMP
LLDP-statistikk
M: LLDP-statistikk
LLDP-tabell
N: LLDP-oversikt.
Ping
Bokstav, tall | Forklaring |
|---|---|
O | Ping |
0.1 | Skriv inn adresse for å teste tilkobling og responstid. |
Vedlikehold
Start på nytt
Advarsel
Omstart gjøres med PoE-bryter, batteribackup startes ikke på nytt. Ved omstart vil tilkoblede enheter miste forbindelsen. Alarmen kan settes til batteribackup, men den forsvinner når PoE-bryteren er på igjen.
Bokstav, tall | Forklaring |
|---|---|
P | Starter PoE-bryteren på nytt. |
S.1 | Velg "Ja" for å starte bryteren på nytt. |
Fabrikkinnstilt
Advarsel
Fabrikkinnstilling gjøres med PoE-bryter. Batterisikkerhetskopiering er ikke gjenopprettet. Ved tilbakestilling vil tilkoblede enheter miste forbindelsen. Alarmen kan settes til batteribackup, men den forsvinner når PoE-bryteren er på igjen.
Bokstav, tall | Forklaring |
|---|---|
Q | Tilbakestill PoE-bryteren til fabrikk. |
Q.1 | Velg "Ja" for å tilbakestille PoE-bryteren til fabrikk. |
Last opp ny programvare
Advarsel
Bruk kun programvare du har mottatt fra Milletekniks support. Milleteknik påtar seg intet ansvar for programvare eller konsekvenser som skade på enheten eller periferutstyr eller annen skade som kan oppstå ved opplasting av ikke-godkjent programvare.
Bokstav, tall | Forklaring |
|---|---|
R | Last opp ny programvare til Switch. |
R.1 | Naviger til datamaskinen der du lagret filen. |
R.2 | Klikk "Last opp" for å laste opp programvaren. |
Last og lagre konfigurasjonsfilen
Bokstav, tall | Forklaring | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | Last opp eller last ned bryterens konfigurasjon. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.1 | Velg ny konfigurasjonsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.2 | Last opp ny konfigurasjonsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.3 | Last ned konfigurasjonsfilen til datamaskinen[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nyere Windows-datamaskiner tillater ikke at *.cfg-filer lastes ned uten ekstra godkjenning i nettleseren ved nedlasting. Antivirusprogrammer kan slette filen under nedlasting. | |||||||||||||||||||||||||||||||||||||||||||||||||
Logg ut
T: Logg ut av bryteren. Dette påvirker ikke funksjonen til bryteren.
Idriftsettelse – slik starter du enheten

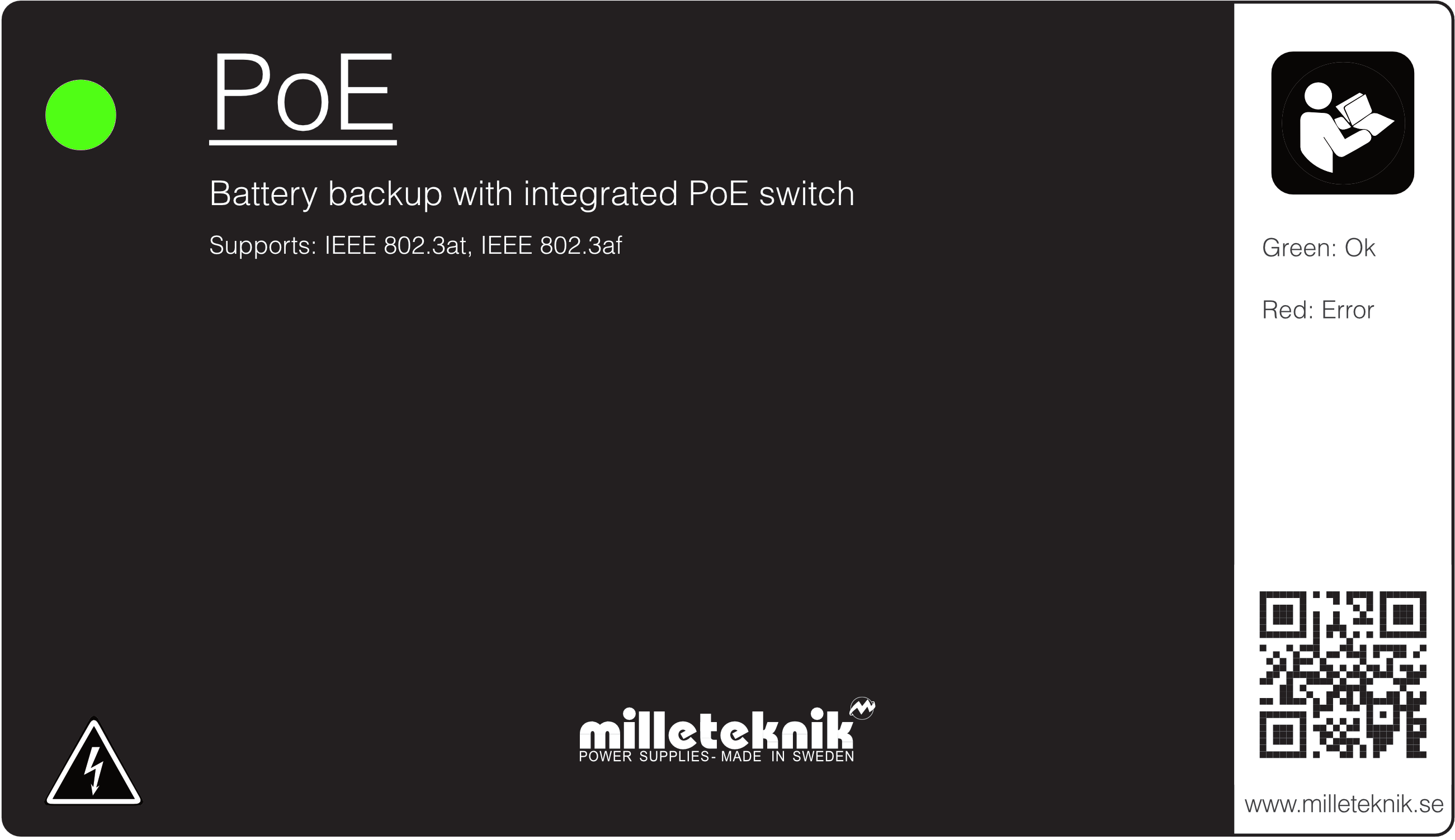

Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.
Det kan ta opptil 72 timer før batteriene er fulladet.
Statusindikasjoner
Konstant grønn glød: Normaldrift.
Solid gul glød: Låg batterispänning.
Fast rødt lys: Låg batterispänning vid trasig säkring på lastutgång.
Vedlikehold
Med unntak av vifte og batterier er systemet vedlikeholdsfritt ved installasjon i innendørsmiljø.
Batteribytte
• Bryt nettspenningen ved batteribytte, om mulig.
• Koble ut batterikabler. Merk deg hvordan batterikablene er montert før de fjernes.
• Fjern batterisikring mellom batterier.
• Sett inn og fest de nye batteriene.
• Koble til batterikablene på samme måte som de forrige.
• Fest batterisikringen mellom batterier.
• Slå på nettspenningen. Eventuelt kan indikeringsdioden lyse for lav batterispenning / nettutfall inntil batterier er ladet. Det kan ta opp til 72 timer før batteriene er fulladet.
• Test systemet ved å kortvarig koble ut nettspenningen, (= lasten skal drives videre av batteriene), og deretter koble inn nettspenningen igjen.
Produktblad - Tekniske data
PoE produktblad / tekniske data
PoE-svitsj med 4 PoE-porter.
Tekniske spesifikasjoner
Disse tekniske spesifikasjonene kan endres uten varsel.
Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
PoE Switch 4p FLX M | FM01C10048P05004PU | 51 719 53 |
Mer informasjon
Om PoE fra Milleteknik
Serien er designet for å drive PoE-enheter som tilgangssystemer, overvåkingskameraer og annet utstyr som kan betjenes med Power over Ethernet. Gjennom sin funksjon som batteribackup kan PoE-enheten fortsette å ha strøm ved strømbrudd.
PoE-switch 4p M, PoE-switch 4p FLX S, PoE-switch 4p FLX M, PoE-switch 8p FLX M og PoE-switch 16p FLX M er for sikkerhetssystemer hvor enkel, pålitelig strømforsyning med batteribackup og PoE-funksjon er nødvendig. De har noe vi kaller «kontrollert lading», som er en sikkerhetsfunksjon som gjør at batterier ikke lades med mer enn 0,5 A. Ved å kontrollere ladingen av batterier forlenges levetiden til batterier betydelig.
PoE Switch 4p Expansion-settet er for å utvide antall PoE-tilkoblinger i PoE switch 4p FLX S+ og PoE switch 4p FLX M+.
PoE-bryter 4p FLX M+
Strømforsyning med reservestrøm for å drive PoE-enheter som overvåkingskameraer og andre PoE-drevne enheter. Strømforsyningen har batterier som fortsetter å slå seg på når strømnettet går ned. Lang levetid, energieffektiv og støtte er tilgjengelig hvis noe går galt, nå eller om 10 år.
Power over Ethernet fra Milleteknik
PoE for sikkerhetsapplikasjoner med behov for strømforsyning med reservestrøm.
Utprøvd, pålitelig teknologi.
For fast installasjon.
svensk laget.
Begrensninger
Viktig
Merk at 802.3at type2 ikke støttes, da PoE-kortet mangler en håndtrykkfunksjon for type 2. Les mer.
Produktet er testet og verifisert mot Axema aksesssystemer og Dinbox aksesssystemer og anbefales derfor kun brukt med disse systemene. Produktet anbefales foreløpig ikke for andre produkter som har en af/at-håndtrykkprosedyre. Produktet avviker fra standard IEEE 802.3af per port og IEEE 802.3at da strømmen er modifisert til å brukes sammen med Axema passersystem og Dinbox passersystem, noe som fører til mangler, (PoE-tilkoblet produkt starter ikke), mot produkter som krever håndtrykk.
Bruksområde
Strømforsyning for kameraovervåking og andre applikasjoner som kan drives av PoE.
Sikkerhetsapplikasjoner drevet av PoE som trenger reservestrøm i tilfelle strømbrudd.
Alarm
Enheten alarmerer for:
Lav batterispenning, lav batterispenning ved ødelagt sikring på lastutgangen.
Fast installasjon
Produktet er beregnet for fast installasjon. Installasjon skal utføres av autorisert installatør.
Batterityper
AGM batteri må brukes. Ikke bland batterityper, merker eller nye og brukte batterier.
Regelverk og sertifiseringer
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
PoE: | IEEE 802.3af, IEEE 802.3at/30,8 W |
CE: | CE-direktivet ifølge: 765/2008 |
Utslipp: | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1 |
Forventet driftstid ved strømbrudd (nye batterier)
PoE | Batteri | Effekt 15,4 W | Effekt 30,8 W | Effekt 62 W | Effekt 90 W | Effekt 100 W | Effekt 120 W | Effekt 180W | Effekt 240 W |
|---|---|---|---|---|---|---|---|---|---|
PoE switch 4p FLX M+ (48 V) | 4 stk 14 Ah | 35 h | 17 h 30 min. | 8 h 15 min. | - | 4 h 45 min. | 3 h 50 min. | 2 h 20 min. | 1 h 40 min. |
Kretskort - Tekniske data
Tekniske data: hovedkort, CEO3 48 V
Info | Forklaring |
|---|---|
Artikkelnavn | CEO3 48V |
Produktbeskrivelse | CEO 3 er et pålitelig energieffektivt hovedkort i enklere batteribackup med lang levetid og færre komponenter enn tidligere, noe som reduserer miljøbelastningen. |
Mål | 120 x 55 mm x 52 mm |
Egenforbruk | 32 mA |
Sikringer | F1: T2.5A, elnettsikring. F6: T5A, last sikring +, P2:1. F7: T16A, batterisikring. |
Utganger | Ett lasteuttak, sikret. |
Forsikring, utgang | Lastutgang: + sikret. |
Alarm via | Indikatordiode og koblingsrelé. |
Beskyttelse mot: | Dyputlading, kortslutning, overbelastning og overspenning. |
Indikatordiode | Grønn | oransje | RØD |
|---|---|---|---|
(2) / D2 | OK | Lav batterispenning / sikringsfeil. | Lav batterispenning ved ødelagt sikring på utgangen. |
(4) / D11 | - | Overspenning. | Batteriene er feil tilkoblet. |
Lav batterispenningsalarmgrense | 48 V |
|---|---|
(5) / JU2 med bro | 50,5 V |
(5) / JU 2 uten bro | 48 V |
Enheten leveres uten bro på (8) / JU2 | |
Summalarm | |
|---|---|
(8) P2:3 | NO |
(8) P2:4 | CO |
(8) P2:5 | NC |
Tekniske data: PoE-kort
Begrensninger
Viktig
Merk at 802.3at type2 ikke støttes, da PoE-kortet mangler en håndtrykkfunksjon for type 2. Les mer.
Produktet er testet og verifisert mot Axema aksesssystemer og Dinbox aksesssystemer og anbefales derfor kun brukt med disse systemene. Produktet anbefales foreløpig ikke for andre produkter som har en af/at-håndtrykkprosedyre. Produktet avviker fra standard IEEE 802.3af per port og IEEE 802.3at da strømmen er modifisert til å brukes sammen med Axema passersystem og Dinbox passersystem, noe som fører til mangler, (PoE-tilkoblet produkt starter ikke), mot produkter som krever håndtrykk.
Produkt | Antall PoE / LAN-porter | Maks effekt per port (W) | PoE-budsjett | Ethernet-type | Nettverksporter | Grensesnitt | Funksjoner | Type, injektor og bryter |
|---|---|---|---|---|---|---|---|---|
PoE Switch 4p FLX M+ | 4/2 | 30,8 W @ 54,6 V DC | 320W | Fast Ethernet Mbit PoE-svitsj | 10 / 100 PoE | 1000Base-T RJ-45 | Auto-negotiation, Auto-uplink (auto MDI/MDI-X) | Uadministrert. Det er ikke noe programvaregrensesnitt for å kontrollere bryteren. |
Nettaggregat
Nettaggregat - Tekniske data RSP-320-48
Info | Forklaring |
|---|---|
Utspenning: | 54,6V |
Utflod | 0 A - 6,7 A |
Utspenning:, ripple | 240 mVp-p |
Overspenning | 58,4V - 68V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 1,2 Vp-p |
Virkningsgrad | 90 % |
Strømbegrensning | 105 % - 135 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | +/- 1,0 % |
Inngangsstrøm | 2 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 124 V AC - 370 V AC |
Merkeeffekt | 321,6W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Tekniske data vedlegg
Tekniske data - Tekniske data
Info | Forklaring |
|---|---|
Navn | FLX M |
beskyttelseklasse | IP 32 |
Mål | Høyde: 224 mm, bredde 438 mm, dybde 212 mm |
Høydeenheter | 5 HAN |
Montering | Vegg eller 19" stativ. |
Omgivelsestemperatur | +5 °C - +40 °C. For best mulig batterilevetid: +15 °C til +25 °C. |
Miljø | Miljøklasse 1, innendørs. 20 % ~ 90 % relativ fuktighet |
Materiale | Pulverlakkert stålplate. |
Farge | Svart |
Kabelinnføringer, antall | 4 |
Batterier som passer | 4 stk 12 V, 14 Ah. |
Lenke til den nyeste informasjonen
Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.
Garanti, kundestøtte, produksjonsland og opprinnelsesland
Garanti
Produktet har to års garanti, fra kjøpsdato (dersom annet ikke er avtalt). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. GodtFabrikatlse for reise- og eller arbeidstid i forbindelse med lokalisering av feil, installering av reparert eller utskiftet vare inngår ikke i garantien. Kontakt Milleteknik for mer informasjon. Milleteknik gir support under produktets levetid, dog maksimalt i 10 år etter kjøpsdato. Utskifting med likeverdig produkt kan forekomme hvis Milleteknik vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantitiden har utløpt.
Kundestøtte
Trenger du hjelp til installasjon eller tilkobling?
Du finner svar på mange spørsmål på: www.milleteknik.se/support
Telefon: +46 (0)31- 340 02 30, e-post: support@milleteknik.se.
Kundestøttetelefonen er åpen 8.00–16.00 mandag til torsdag og 8.00–15.00 på fredager. Stengt 11.30–13.15.
Reservedeler
Kontakt kundestøtte om du har spørsmål om reservedeler.
Kundestøtte etter garantitiden
Milleteknik tilbyr kundestøtte i produktets levetid, begrenset oppad til ti år fra kjøpsdatoen. Et produkt kan bli erstattet med et likeverdig produkt dersom produsenten vurderer at reparasjon ikke er mulig. Når garantitiden er utløpt, vil det påløpe kostnader ved bruk av kundestøtte.
Spørsmål om produktytelse?
Telefon for salg: 031- 340 02 30, e-post: sales@milleteknik.se
Produksjonsland
Sverige
Produsent
Utviklet og produsert av Milleteknik AB
Batterier
Batterier følger ikke med
Batterier selges separat.
14 Ah, 12 V AGM batteri
Passer inn | Antall batterier |
|---|---|
PoE Switch 4p FLX M+ | 4 |
Batteritype | V | Ah |
|---|---|---|
Vedlikeholdsfri AGM, blybatteri. | 12 V | 14 Ah |
Artikkelnummer | E-nummer | Arikkelnavn | Terminal | Mål. Høyde bredde dybde | Vekt pr stk | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V14-01 | 5230537 | UPLUS 12V 14Ah 10+ Designlivsbatteri | Flatstift 6,3 mm | 151x98x101 mm | 4,2 kg | UPLUS |
Produktets levetid, miljøpåvirkning og resirkulering
Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres ved at de leveres til nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten. Kontakt din distributør for mer informasjon. Kostnader som påløper i forbindelse med gjenvinning dekkes ikke.
Adresse og kontaktopplysninger
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Sverige |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
[1] Oversettelser på andre språk enn svensk er kun veiledende og er ikke verifisert. Oversettelse må alltid kontrolleres mot den svenske originalen for å sikre korrekt informasjon.
