Ennen kuin aloitat
Tiedot
Lue tämä ensin!
Elektroniikka, kotelosta riippumatta, on tarkoitettu käytettäväksi valvotussa sisäympäristössä.
Ilmanvaihtoa ei saa peittää.
Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.
Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön.
Järjestelmän mukana tulevat asiakirjat on säilytettävä siinä tai sen välittömässä läheisyydessä.
Verkkojännite tulee katkaista asennuksen ajaksi.
Kaikki tiedot voivat muuttua.
Asentamalla tämän tuotteen asentaja tunnustaa ja hyväksyy tämän tuotteen rajoitukset tässä oppaassa kuvatulla tavalla.
Ruotsinkieliset käyttöohjeet alkuperäisessä muodossa[1].
Tuki
Tarvitsetko apua asennuksessa tai kytkemisessä?
Löydät vastaukset moniin kysymyksiin osoitteesta: www.milleteknik.se/support
Puhelin: 031-340 02 30, sähköposti: support@milleteknik.se.
Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.
Linkki uusimpiin tietoihin
Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.
Voit auttaa meitä tekemään parempia tuotteita
Avullasi voimme kehittää ja valmistaa parempia tuotteita, täytä lomake asiakastyytyväisyystutkimus.
Tietoja PoE:stä Milleteknikiltä
Sarja on suunniteltu antamaan virtaa PoE-laitteille, kuten pääsyjärjestelmille, valvontakameroille ja muille laitteille, joita voidaan käyttää Power over Ethernetillä. Akkuvarmistustoimintonsa ansiosta PoE-laite voi jatkaa virtaa sähkökatkon sattuessa.
PoE-kytkin 4p M, PoE-kytkin 4p FLX S, PoE-kytkin 4p FLX M, PoE-kytkin 8p FLX M ja PoE-kytkin 16p FLX M+ ovat turvajärjestelmiä, joissa tarvitaan yksinkertaista, luotettavaa virtalähdettä akkuvarmistuksella ja PoE-toiminnolla. Niissä on jotain, jota kutsumme "ohjatuksi lataukseksi", joka on turvatoiminto, joka tarkoittaa, että akkuja ei ladata yli 0,5 A:lla. Akkujen latausta ohjaamalla akkujen käyttöikää pidennetään merkittävästi.
PoE Switch 4p Expansion Kit on tarkoitettu PoE-kytkimien määrän laajentamiseen PoE-kytkimessä 4p FLX S+ ja PoE-kytkimessä 4p FLX M+.
Miten PoE antaa virtaa virtalähteeseen liitetyille laitteille
 |
PoE voi syöttää esimerkiksi valvontakameroita, oviantureita ja paljon muuta.
PoE:n kautta virtansa saavat laitteet on kytketty PoE-portteihin.
Kytkimeen voidaan liittää laitteita, joita ei tarvitse käyttää PoE:n kanssa LAN-porteissa.
Komponenttien yleiskatsaus PoE FLX M
 |
Symboli | Selitys |
|---|---|
A | Kiinnikkeet, käännettävät. |
B | Kotelo pulverimaalattua metallilevyä. |
C | Virtalähde, (istuu emolevyn alla). |
D | Emolevy. |
E | Kolme paikkaa PoE-kytkimille. PoE-kytkin on asennettu tehtaalta. 4 PoE-porttia on vasemmalla ja 2 LAN-porttia oikealla. |
F | Tilaa akuille. |
G | Kaapelin sisääntulot. |
Kiinnikkeiden työntäminen paikoilleen
Laite voidaan asentaa 19" telineeseen tai seinälle. Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kiinnikkeiden on oltava taaksepäin kohti seinää. 19" telineeseen asennettaessa kiinnikkeen on oltava laitteen etureunassa.
Vasen kiinnike: eteen päin 19" telineeseen asentamista varten.
Oikea kiinnike taakse päin seinäkiinnitystä varten.
Tärkeää
Jätä ilmasäleikön ympärille 100 mm vapaata tilaa.
Konsolin asennus
Kiinnike on käännettävä ja se voidaan asentaa kahdella tavalla. Laitteen mukana tulee konsolit.
FLX M:ssä on käytettävä kahta konsolia.
 |
Akkujen liittäminen
Akun johdotus on asennettu piirilevylle toimituksen yhteydessä. Alla olevissa kuvissa näkyy vain, kuinka kaapelit tulee kytkeä.
Aseta paristot kaappiin akun navat ylöspäin.
Liitä akkukaapeli. Punainen kaapeli plussalla ja musta kaapeli miinuksella.
Jos mahdollista, irrota verkkojännite paristoa vaihdettaessa.
 |
Liitä navat oikein, jotta et vahingoita laitetta.

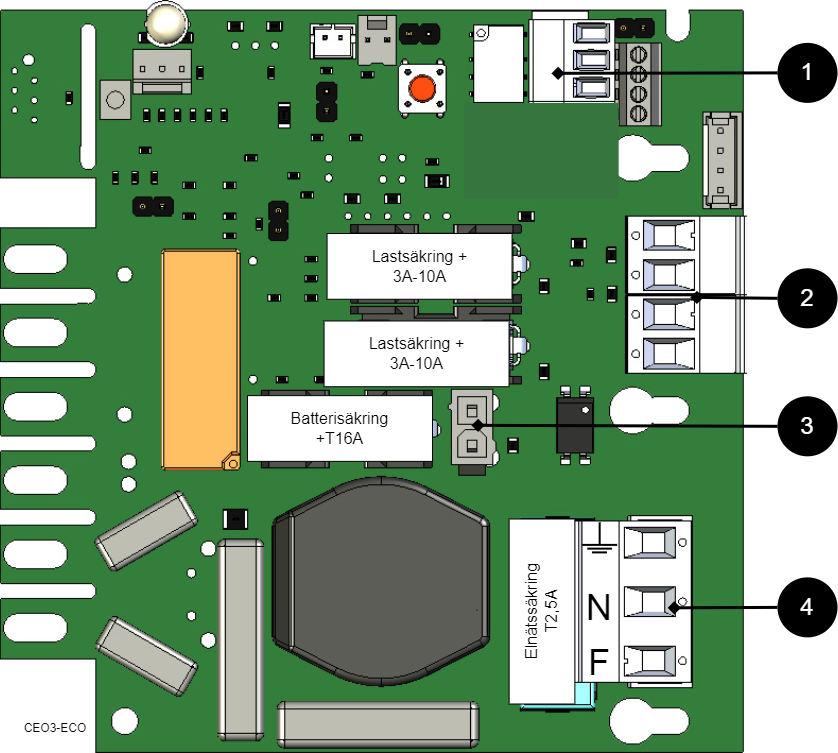

Emolevy - kuvaus
Katso lisätietoja teknisistä tiedoista.
 |
Emolevy ohjaa laitetta ja jakaa virtaa. Katso lisätietoja teknisistä tiedoista.
Ei | Piirilevyllä | Selitys |
|---|---|---|
1 | J24 | Virtalähteen kytkennän ohjaus. |
2 | D6 | Ilmaisindiodi 1. |
3 | J11 | liitäntä ulkoinen merkkidiodi. |
4 | D11 | Ilmaisindiodi 2. |
5 | JU2 | Ohjaa hälytysrajaa. |
6 | JU3 | Liitäntä ulkoiseen hälyttimeen. |
7 | J6 | Yhteys summeriin. |
8 | P2:3-5 | Yhteys kokonaishälyttimeen. |
9 | P2:1-2 | Lataa lähtö |
10 | P1:1-3 | Liitäntä verkkovirtaan. |
Verkkovirran liittäminen
Kytke verkkovirta emolevyyn liittimellä
Pujota virtajohdot kaapin kaapeliläpiviennin kautta.
Kiinnitä F ja N nippusiteillä.
Virtajohdot on pidettävä erillään muista kaapeleista EMC-häiriöiden välttämiseksi.
Kytke virtajohdot liittimeen ennen kuin asetat sen takaisin emolevyyn. Kiinnitä F ja N nippusiteillä.
Kirjain | Selitys |
|---|---|
F | Vaihe |
N | Nolla |
Suojamaadoitus | Suojamaadoitus |
Huom
Tarkasta, että piirikortin merkinnät vastaavat liittimen kaapelijärjestystä.
Yhdistä kuorma
Max virta
Maksimivirtaa ei saa ylittää. Maksimivirta on ilmoitettu laitteen tyyppikilvessä.
Piirilevyn numero | Selitys |
|---|---|
P2:1 | Liitäntä kuormalle 1+ |
P2:2 | Liitäntä kuormalle 1 - |
Ohjaa hälytysrajaa
Akkukäytön alhaisen akkujännitteen hälytystä voidaan ohjata.
Hälytysrajaa ohjataan avaamalla tai sulkemalla JU2.
Hälytys annetaan, kun akkujännite akkukäytössä laskee alle raja-arvon.

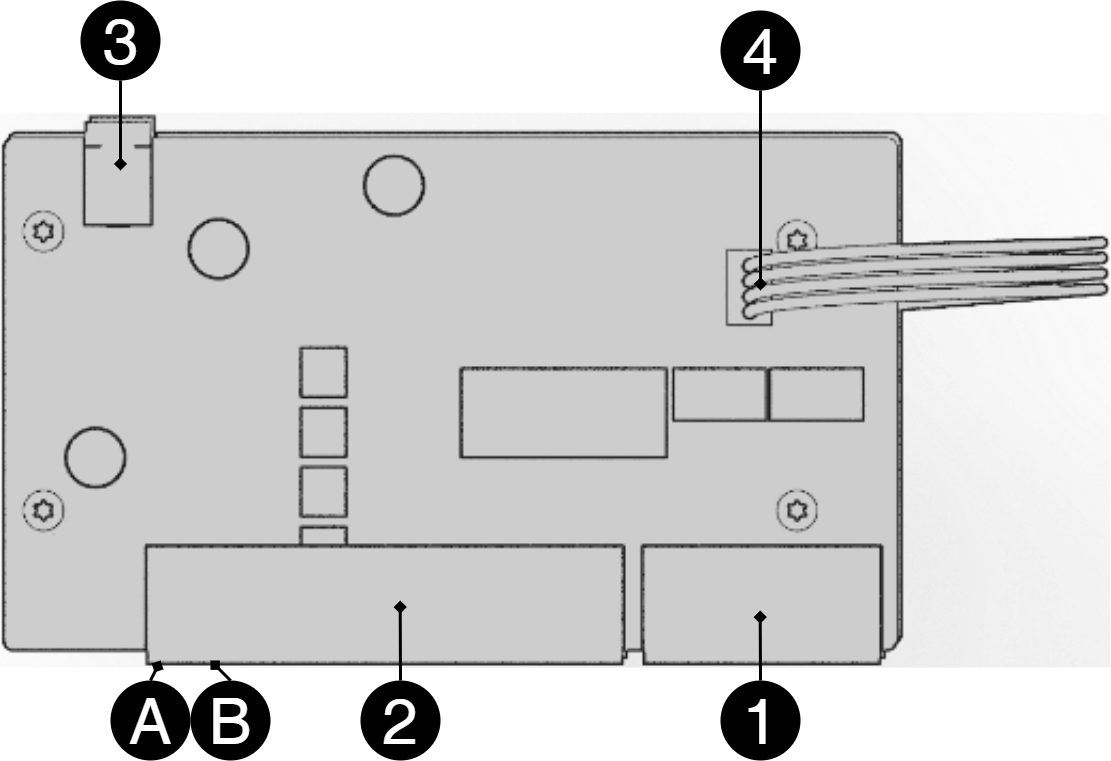

Lyhyt kuvaus PoE-kytkimelle 4p
 |
Ei | Terminaali nro | Selitys |
|---|---|---|
1 | J5 | 2 kpl. RJ-45-portit datalle, ei PoE:lle (virtalähteenä). |
2 | J5 | 4 kpl. RJ-45-virtaportit PoE-laitteiden liittämistä varten. |
3 | J2 | Virtalähde 48V. |
4 | J8 | Liitäntäpiste tiedonsiirtoa varten, kun ylimääräinen PoE-kytkin 4p-kortti liitetään. |
A | - | Merkkivalo, keltainen LED syttyy, kun tietoja siirretään. |
B | - | Merkkivalo, vihreä LED syttyy, kun laite on kytkettynä. Tämä on vain osoitus siitä, että portti on kytketty, eikä liitetyn laitteen tilaa. |
 |
Kaksi korttia on kytketty kaapelilla 4 tai patch-kaapelilla kummankin kortin 1 väliin.
Kuvassa näkyy, kuinka kortit istuvat päällekkäin PoE-kytkimessä 4p FLX S+. PoE-kytkimessä 4p FLX M+ kortit liitetään erikseen jokaiseen metallikelkkaan.
Ohjelmiston käyttö PoE-kytkimessä
Ohjelmiston käyttö PoE-kytkimessä
Tämä osio näyttää, kuinka kirjaudut sisään kytkimen määrityssivulle.
Kytkimen ohjelmiston konfiguroimiseksi kytkimen käyttö edellyttää, että tietokoneelle on asetettu oikea IP-osoite.
Pääsy kytkimen ohjelmistoon tapahtuu selaimen (Chrome, Edge, Firefox) kautta.
Noudata ohjeita päästäksesi kytkimen asetuksiin.
Huomaa
Näytetyt asetukset ovat PC-asetuksia (Windows 7 - Windows 11).
Huomautus
PoE-kytkimen osoite on: 192.168.2.1 ja käyttäjätunnus ja salasana ovat: admin/admin
Avaa asetukset ja siirry kohtaan Verkko ja Internet -> Verkon lisäasetukset. Avata lisää verkkokorttivaihtoehtoja.
Näyttöön tulee Verkkoyhteydet-ikkuna, jossa näkyvät kaikki tietokoneen käytettävissä olevat verkkoyhteydet. Kaksoisnapsauta verkkoyhteyttä, jota käytät yhteyden muodostamiseen kytkimeen.
Ethernet-tilaikkuna tulee näkyviin. napsauta painiketta Ominaisuudet alla olevan kuvan mukaisesti.
Kaksoisnapsauta Internet Protocol Version 4 (TCP / IPv4).
Aseta tietokoneen IP-osoite ja aliverkon peite alla olevan kuvan mukaisesti. Oletuksena tuotteen IP-osoite on 192.168.2.1. Voit asettaa minkä tahansa IP-osoitteen, kunhan se ei ole sama kuin kytkimesi IP-osoite ja on samassa verkkosegmentissä kuin kytkimesi IP-osoite. Lehdistö OK ottaaksesi juuri tekemäsi TCP/IPv4-asetukset käyttöön. Nyt voit muodostaa yhteyden kytkimeen verkkoselaimella (Chrome, Edge tai Firefox).
Liitä RJ-45-kaapeli ja liitä PoE-kytkimeen.
Kirjaudu Switchiin
Huomaa
Kytkimen osoite (tehdasasetus): 192.168.2.1
Salasana (tehdasasetus): järjestelmänvalvoja
Käynnistä selain tietokoneellasi.
Kirjaudu PoE-kytkimeen.
Määrä
Selitys
1
PoE-kytkimen IP-osoite: 192.168.2.1
2
Salasana: admin
3
Käytä = Ok
4
PoE-kytkimen valikko
Kokoonpano
Järjestelmä, konfigurointi
Kirjain, numero | Selitys |
|---|---|
A | PoE-kytkinjärjestelmän määrityssivu |
A.1 | Valitse tämä, jos aiot käyttää DHCP:tä, katso alla oleva varoitus. |
A.2 | Muuttaa tehdasoletussalasanan (admin). |
A.3 | Jos olet tehnyt muutoksia, sinun on napsautettava "Käytä" tallentaaksesi muutokset. |
Portit, konfigurointi
Kirjain, numero | Selitys |
|---|---|
B | Portit |
B.1 | Tätä asetusta ei yleensä tarvitse muuttaa. Valitse PoE-kytkimen porttien nopeus. |
B.2 | Tätä asetusta ei yleensä tarvitse muuttaa. |
VLAN-kokoonpano
Virtuaaliverkon konfigurointi.
Aggregointi, konfigurointi
Kuorman tasaus porttien välillä.
IGMP Snooping, konfigurointi
Vastaanottoa ohjaava kytkin.
Peilaus, konfigurointi
Porttien peilaus.
LLDP-kokoonpano
Kirjain, numero | Selitys |
|---|---|
G | LLDP on lyhenne sanoista "Link Layer Discovery Protocol", joka on verkkoprotokollastandardi, jota käytetään etsimään ja välittämään tietoa samaan Ethernet-verkkoon liitetyistä verkkolaitteista. Protokollan avulla laitteet, kuten kytkimet ja reitittimet, voivat lähettää ja vastaanottaa viestejä, jotka sisältävät tietoja laitteen tunnistamisesta, ominaisuuksista ja yhteystopologiasta. |
G.1 | RX ja TX ovat lyhenteitä, joita käytetään elektroniikassa, viestinnässä ja tietokoneverkoissa osoittamaan tiedonkulun suuntaa laitteiden välillä. RX: Lyhenne "RX" tarkoittaa "vastaanottoa" tai "vastaanottoa". Se osoittaa, että laite vastaanottaa tietoja tai signaaleja toisesta laitteesta. Kun laitteessa on RX-tulo, se tarkoittaa, että se on suunniteltu vastaanottamaan dataa tai informaatiota lähettävältä laitteelta. TX: Lyhenne "TX" tarkoittaa "Transmit" tai "Transmission". Se osoittaa, että laite lähettää tietoja tai signaaleja toiselle laitteelle. Jos laitteessa on TX-lähtö, se tarkoittaa, että se on suunniteltu lähettämään dataa tai tietoa vastaanottavalle laitteelle. Nämä lyhenteet ovat erityisen yleisiä tiedonsiirrossa, kuten verkkokaapeleissa, joissa on erityiset RX- ja TX-johdot, jotka mahdollistavat kaksisuuntaisen viestinnän laitteiden välillä. |
QoS, konfigurointi
Kirjain, numero | Selitys |
|---|---|
H | QoS antaa eri verkkoliikenteelle erilaisen prioriteetin tärkeydestä ja vaatimuksistaan riippuen, mikä auttaa varmistamaan, että tärkeät palvelut toimitetaan riittävällä kaistanleveydellä ja mahdollisimman pienellä viiveellä myös verkon kuormituksella. |
H.1 | Määrittää, onko QoS aktiivinen. |
PoE, konfigurointi
Kirjain, numero | Selitys |
|---|---|
I | Virtaa Ethernetissä |
I.1 | Kytkee PoE-portin päälle tai pois päältä. Älä unohda painaa "Käytä" tallentaaksesi muutokset. |
Valvonta
Tilastot, yleiskatsaus
Kirjain, numero | Selitys |
|---|---|
J | Tilastot, yleiskatsaus |
J.1 | Liikenne satamaa kohden. |
Tilastot, yksityiskohtaiset
Kirjain, numero | Selitys |
|---|---|
K | Yksityiskohtaiset tilastot |
K.1 | Valitse portti, josta haluat tilastot. |
IGMP tila
L: IGMP:n tila
LLDP-tilastot
M: LLDP-tilastot
LLDP taulukko
N: LLDP:n yleiskatsaus.
Ping
Kirjain, numero | Selitys |
|---|---|
O | Ping |
0.1 | Anna osoite testataksesi yhteyttä ja vasteaikaa. |
Huolto
Käynnistä uudelleen
Varoitus
Uudelleenkäynnistys tapahtuu PoE-kytkimellä, akun varmuuskopiointia ei käynnistetä uudelleen. Uudelleenkäynnistyksen yhteydessä yhdistetyt laitteet menettävät yhteyden. Hälytys voidaan asettaa varavirtaan, mutta se katoaa, kun PoE-kytkin on jälleen päällä.
Kirjain, numero | Selitys |
|---|---|
P | PoE-kytkimen uudelleenkäynnistys. |
P.1 | Käynnistä kytkin uudelleen valitsemalla "Kyllä". |
Tehdasasetusten palautus
Varoitus
Tehdasasetusten palautus tapahtuu PoE-kytkimellä. Akun varmuuskopiointia ei palauteta. Nollattaessa yhdistetyt laitteet menettävät yhteyden. Hälytys voidaan asettaa varavirtaan, mutta se katoaa, kun PoE-kytkin on jälleen päällä.
Kirjain, numero | Selitys |
|---|---|
Q | Palauta PoE-kytkimen tehdasasetukset. |
Q.1 | Valitse "Kyllä" palauttaaksesi PoE-kytkimen tehdasasetukset. |
Lataa uusi ohjelmisto
Varoitus
Käytä vain ohjelmistoja, jotka olet saanut Milleteknikin tuelta. Milleteknik ei ota vastuuta ohjelmistoista tai seurauksista, kuten laitteen tai oheislaitteiden vaurioista tai muista vahingoista, jotka voivat aiheutua hyväksymättömien ohjelmistojen lataamisesta.
Kirjain, numero | Selitys |
|---|---|
R | Lataa uusi ohjelmisto Switchiin. |
R.1 | Siirry tietokoneeseen, jolle tallensit tiedoston. |
R.2 | Napsauta "Lataa" ladataksesi ohjelmiston. |
Lataa ja tallenna asetustiedosto
Kirjain, numero | Selitys | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | Lataa tai lataa kytkimen kokoonpano. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.1 | Valitse uusi asetustiedosto. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.2 | Lataa uusi asetustiedosto. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.3 | Lataa määritystiedosto tietokoneeseen[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Uudemmat Windows-tietokoneet eivät salli *.cfg-tiedostojen lataamista ilman lisähyväksyntää selaimessa latauksen yhteydessä. Virustorjuntaohjelmat voivat poistaa tiedoston latauksen aikana. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kirjautua ulos
T: Kirjaudu ulos kytkimestä. Tämä ei vaikuta kytkimen toimintaan.
Käyttöönotto – laitteen käynnistäminen
Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkivalo palaa vihreänä. Katso etupaneelin / kaapin oven muut tilailmaisut.
Akkujen lataaminen täyteen voi kestää jopa 72 tuntia.

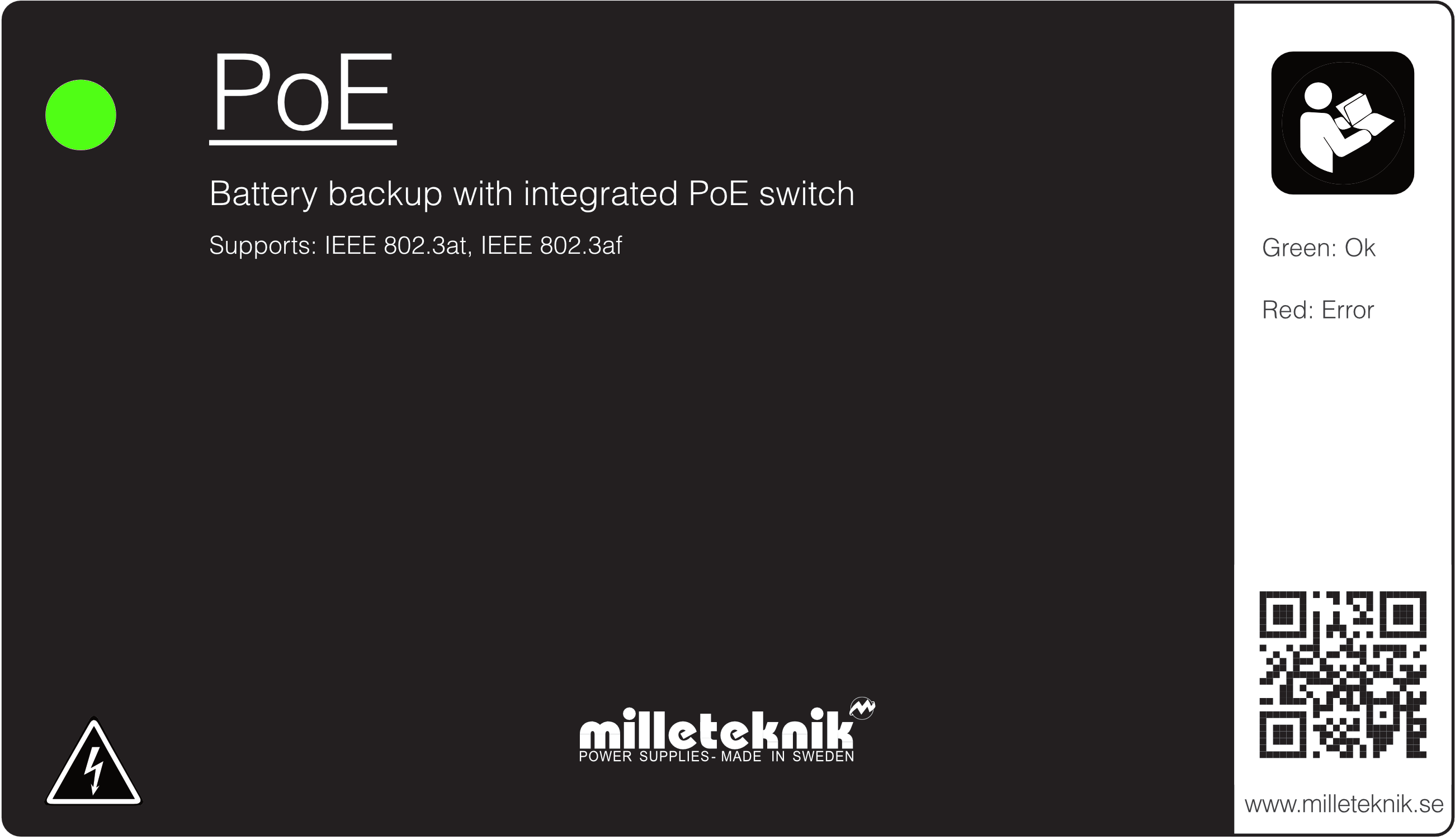

Tilailmaisimet
Tasainen vihreä hehku: Normaldrift.
Tasainen keltainen hehku: Låg batterispänning.
Tasainen punainen valo: Låg batterispänning vid trasig säkring på lastutgång.
Kunnossapito
Järjestelmä on tuuletinta ja akkuja lukuun ottamatta huoltovapaa, kun se on asennettu sisätiloihin.
Akun vaihto
• Jos mahdollista, katkaise verkkojännite akkuja vaihtaessasi.
• Irrota akkukaapelit. Huomaa, miten akkukaapelit on kiinnitetty ennen niiden irrottamista.
• Poista akkuvaroke akkujen välistä.
• Kiinnitä uudet akut.
• Kytke akkukaapelit samalla tavalla kuin aiemmin.
• Kiinnitä akkuvaroke akkujen väliin.
• Kytke verkkojännite päälle. Alhaisen akkujännitteen/sähkökatkoksen merkkivalo voi palaa, kunnes akut on ladattu. Voi kestää jopa 72 tuntia ennen kuin akut on täysin ladattu.
• Testaa järjestelmä katkaisemalla verkkojännite lyhyeksi ajaksi (= kuorman pitäisi edelleen toimia akuilla) ja kytkemällä verkkojännite sitten uudelleen.
Tuoteseloste - Tekniset tiedot
PoE-tuotelehti / tekniset tiedot
PoE-kytkin 4 PoE-portilla.
Tekniset tiedot
Näitä teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.
Nimi, artikkelinumero ja sähköpostiosoite
Nimi | Tuotenumero | Sähköpostinumero |
|---|---|---|
PoE-kytkin 4p FLX M | FM01C10048P05004PU | 51 719 53 |
Lisää tietoa
Tietoja PoE:stä Milleteknikiltä
Sarja on suunniteltu antamaan virtaa PoE-laitteille, kuten pääsyjärjestelmille, valvontakameroille ja muille laitteille, joita voidaan käyttää Power over Ethernetillä. Akkuvarmistustoimintonsa ansiosta PoE-laite voi jatkaa virtaa sähkökatkon sattuessa.
PoE-kytkin 4p M, PoE-kytkin 4p FLX S, PoE-kytkin 4p FLX M, PoE-kytkin 8p FLX M ja PoE-kytkin 16p FLX M+ ovat turvajärjestelmiä, joissa tarvitaan yksinkertaista, luotettavaa virtalähdettä akkuvarmistuksella ja PoE-toiminnolla. Niissä on jotain, jota kutsumme "ohjatuksi lataukseksi", joka on turvatoiminto, joka tarkoittaa, että akkuja ei ladata yli 0,5 A:lla. Akkujen latausta ohjaamalla akkujen käyttöikää pidennetään merkittävästi.
PoE Switch 4p Expansion Kit on tarkoitettu PoE-kytkimien määrän laajentamiseen PoE-kytkimessä 4p FLX S+ ja PoE-kytkimessä 4p FLX M+.
PoE-kytkin 4p FLX M+
Varavirtalähde PoE-laitteiden, kuten valvontakameroiden ja muiden PoE-käyttöisten laitteiden, virtalähteeksi. Virtalähteessä on paristot, jotka jatkavat virtaa, kun sähköverkko katkeaa. Pitkä käyttöikä, energiatehokas ja tuki on saatavilla, jos jokin menee pieleen, nyt tai 10 vuoden kuluttua.
Virta Ethernetin kautta Milleteknikiltä
PoE tietoturvasovelluksiin virransyötön tarve varateholla.
Todistettu, luotettava tekniikka.
Kiinteään asennukseen.
ruotsalainen valmistettu.
Rajoitukset
Tärkeää
Huomaa, että 802.3at type2:ta ei tueta, koska PoE-kortista puuttuu kättelytoiminto tyypin 2 osalta. Lue lisää.
Tuote on testattu ja varmennettu Axema-käyttöjärjestelmien ja Dinbox-käyttöjärjestelmien kanssa, ja siksi sitä suositellaan käytettäväksi vain näiden järjestelmien kanssa. Tuotetta ei tällä hetkellä suositella muille tuotteille, joissa on af/at handshake -menettely. Tuote poikkeaa standardista IEEE 802.3af porttikohtaisesti ja IEEE 802.3at, koska tehoa on muutettu käytettäväksi yhdessä Axema passer -järjestelmän ja Dinbox passer -järjestelmän kanssa, mikä johtaa puutteisiin (PoE-kytketty tuote ei käynnisty) tuotteita vastaan, jotka vaativat kädenpuristusta.
Käyttöalue
Virtalähde kameravalvontaan ja muihin sovelluksiin, jotka voivat saada virtaa PoE:stä.
PoE:llä toimivat suojaussovellukset, jotka tarvitsevat varavirtaa sähkökatkon sattuessa.
Hälytys
Laite hälyttää:
Alhainen akun jännite, alhainen akun jännite, jos kuormituslähdön sulake rikkoutuu.
Kiinteä asennus
Tuote on tarkoitettu kiinteään asennukseen. Asennus tulee teettää valtuutetulla asentajalla.
Akkutyypit
On käytettävä AGM-akkua. Älä sekoita paristotyyppejä, merkkisiä tai uusia ja käytettyjä paristoja.
Määräykset ja sertifioinnit
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
PoE: | IEEE 802.3af, IEEE 802.3at/30,8 W |
CE: | CE-direktiivi 765/2008 |
Päästö: | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1 |
Odotettu toiminta-aika sähkökatkoksen sattuessa (uusilla akuilla)
PoE | Akku | Teho 15,4W | Teho 30,8W | Teho 62W | Teho 90W | Teho 100W | Teho 120W | Teho 180W | Teho 240W |
|---|---|---|---|---|---|---|---|---|---|
PoE-kytkin 4p/8p/18p FLX M+ (48 V) | 4 kpl 14 Ah | 35 h | 17 h 30 min. | 8 h 15 min. | - | 4 h 45 min. | 3 h 50 min. | 2 h 20 min. | 1 tunti 40 minuuttia |
Piirilevy – Tekniset tiedot
Tekniset tiedot: emolevy, CEO3 48 V
Tiedot | Selitys |
|---|---|
Artikkelin nimi | CEO3 48V |
Tuotteen Kuvaus | CEO 3 on luotettava, energiatehokas emolevy yksinkertaisemmissa akkuvarmistuksissa, joilla on pitkä käyttöikä ja vähemmän komponentteja kuin ennen, mikä vähentää ympäristövaikutuksia. |
Mitata | 120 x 55 x 52 mm |
Oma kulutus | 32mA |
Sulakkeet | F1: T2,5A, verkkosulake. F6: T5A, kuorman sulake +, P2:1. F7: T16A, akun sulake. |
Lähdöt | Yksi lastipaikka, turvattu. |
Vakuutus, poistu | Kuorman lähtö: + varmistettu. |
Hälytys kautta | Ilmaisindiodi ja kytkentärele. |
Suojaus vastaan: | Syväpurkaus, oikosulku, ylikuormitus ja ylijännite. |
Ilmaisindiodi | Vihreä | Oranssi | PUNAINEN |
|---|---|---|---|
(2) / D2 | OK | Alhainen akun jännite / sulakevika. | Alhainen akun jännite, jos lähdön sulake rikkoutuu. |
(4) / D11 | - | Ylijännite. | Paristot on kytketty väärin. |
Alhaisen akun jännitteen hälytysraja | 48 W |
|---|---|
(5) / JU2 jumpperilla | 50,5V |
(5) / JU 2 ilman jumpperia | 48 W |
Yksikkö toimitetaan ilman jumpperia (8) / JU2 | |
Totaalinen hälytys | |
|---|---|
(8) P2:3 | EI |
(8) P2:4 | CO |
(8) P2:5 | NC |
Tekniset tiedot: PoE-kortti
Rajoitukset
Tärkeää
Huomaa, että 802.3at type2:ta ei tueta, koska PoE-kortista puuttuu kättelytoiminto tyypin 2 osalta. Lue lisää.
Tuote on testattu ja varmennettu Axema-käyttöjärjestelmien ja Dinbox-käyttöjärjestelmien kanssa, ja siksi sitä suositellaan käytettäväksi vain näiden järjestelmien kanssa. Tuotetta ei tällä hetkellä suositella muille tuotteille, joissa on af/at handshake -menettely. Tuote poikkeaa standardista IEEE 802.3af porttikohtaisesti ja IEEE 802.3at, koska tehoa on muutettu käytettäväksi yhdessä Axema passer -järjestelmän ja Dinbox passer -järjestelmän kanssa, mikä johtaa puutteisiin (PoE-kytketty tuote ei käynnisty) tuotteita vastaan, jotka vaativat kädenpuristusta.
Tuote | PoE/LAN-porttien määrä | Suurin teho porttia kohden (W) | PoE-budjetti | Ethernet tyyppi | Verkkoportit | Käyttöliittymä | Toiminnot | Tyyppi, injektori ja kytkin |
|---|---|---|---|---|---|---|---|---|
PoE-kytkin 4p FLX M+ | 4/2 | 30,8 W @ 54,6 V DC | 320W | Nopea Ethernet Mbit PoE -kytkin | 10/100 PoE | 1000Base-T RJ-45 | Automaattinen neuvottelu, automaattinen ylöslinkki (auto MDI/MDI-X) | Hallitsematon. Kytkimen ohjaamiseen ei ole ohjelmistoliitäntää. |
Virtalähde
Virtalähde - Tekniset tiedot RSP-320-48
Tiedot | Selitys |
|---|---|
Ulostulojännite | 54,6V |
Ulosvirtaus | 0 A - 6,7 A |
Lähtöjännite, aaltoilu | 240 mVp-p |
Ylijännite | 58.4V - 68V |
Lähtöjännitteen lataus, aaltoilu/virran rajoitus | Alle 1,2 Vp-p |
Tehokkuus | 90 % |
Tehon rajoitus | 105 % - 135 % |
Vakiojännite | +/- 0,5 % |
Sääntelyn tarkkuus | +/- 1,0 % |
Tulovirta | 2 A |
Verkkojännitteen taajuus | 47 Hz - 63 Hz |
Verkkojännite | 124 V AC - 370 V AC |
Brändin vaikutus | 321,6W |
Lämpötila-alue | -30°C - +70°C |
Ilmankosteusalue | 20–90 % RH ei tiivistyvä |
Teknisten tietojen kotelo
[sv] Kapsling - Tekniska Data
[sv] Info | [sv] Förklaring |
|---|---|
[sv] Namn | [sv] FLX M |
[sv] Kapslingsklass | [sv] IP 32 |
[sv] Mått | [sv] Höjd: 224 mm, bredd 438 mm, djup 212 mm |
[sv] Höjdenheter | [sv] 5 HE |
[sv] Montering | [sv] Vägg eller 19" rack. |
[sv] Omgivningstemperatur | +5...+40 °C. Parhaan akun eliniän saavuttamiseksi: +15...+25 °C. |
[sv] Omgivning | Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus |
[sv] Material | [sv] Pulverlackerad plåt. |
[sv] Färg | [sv] Svart |
[sv] Kabelgenomföringar, antal | [sv] 4 |
[sv] Batterier som får plats | [sv] 4 stycken 12 V, 14 Ah. [sv] [sv] |
Linkki uusimpiin tietoihin
Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.
Takuu, tuki, valmistusmaa ja alkuperämaa
Takuu
Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.
Tekninen tuki
Tarvitsetko apua asennuksen tai kytkennän kanssa? Tukipuhelimemme on käytettävissä maanantaista torstaihin klo 08.00-16.00 ja perjantaisin klo 08.00-15.00. Puhelintuki on suljettu klo 11.30-13.15.
Löydät vastaukset moneen kysymykseen osoitteesta: www.milleteknik.se/support
Puhelin: 031- 340 02 30, sähköposti: support@milleteknik.se. Lisätietoa löydät osoitteesta www.milleteknik.se.
Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.
Varaosat
Tukipalvelu vastaa varaosia koskeviin kysymyksiin, katso yhteystiedot yllä.
Tuki takuuajan jälkeen
Milleteknik tarjoaa tukea tuotteen elinkaaren ajan, mutta enintään 10 vuotta ostopäivästä. Vaihtaminen vastaavaan tuotteeseen voi tapahtua, jos valmistaja katsoo, että korjaaminen ei ole mahdollista. Tukikulut lisätään takuuajan päätyttyä.
Kysymyksiä tuotteen suorituskyvystä?
Myynnin puhelinnumero: 031- 340 02 30, sähköposti: sales@milleteknik.se
Valmistusmaa
Ruotsi
Valmistaja
Suunnitteli ja valmistaa Milleteknik AB
Akut
Akut eivät sisälly
Akut myydään erikseen.
14 Ah, 12 V AGM-akku
Sopii sisään | Paristojen lukumäärä |
|---|---|
PoE Switch 4p FLX M+ | 4 |
Akkutyyppi | V | Ah |
|---|---|---|
Huoltovapaa AGM, lyijyhappoakku. | 12 V | 14 Ah |
Tuotenumero | E-numero | Tuotteen nimi | Liitinrima | Mitat. Korkeus, leveys, syvyys | Paino | Tuote |
|---|---|---|---|---|---|---|
MT113-12V14-01 | 5230537 | UPLUS 12V 14Ah 10+ Design life -akku | Lattaliitin 6,3 mm | 151x98x101 mm | 4,2 kg | UPLUS |
Tuotteen elinikä, ympäristövaikutukset ja kierrätys
Tuote on suunniteltu ja valmistettu pitkää käyttöikää varten, mikä vähentää ympäristövaikutuksia. Tuotteen käyttöikä (kuluvia osia lukuun ottamatta) riippuu muun muassa ympäristötekijöistä, pääasiassa ympäristön lämpötilasta, komponenttien odottamattomasta kuormituksesta, kuten salamaniskusta, ulkoisista vaikutuksista, käsittelyvirheistä jne. Tuotteet kierrätetään toimittamalla ne lähimpään kierrätyspisteeseen tai lähettämällä ne takaisin valmistajalle. Ota yhteyttä jakelijaasi saadaksesi lisätietoja. Kierrätyksestä aiheutuneita kustannuksia ei korvata.
Osoite ja yhteystiedot
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Ruotsi |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
[1] Muilla kielillä kuin ruotsinkieliset käännökset ovat vain suuntaa antavia, eikä niitä ole varmistettu. Käännös on aina tarkistettava ruotsinkieliseen alkuperäiseen, jotta varmistetaan oikeat tiedot.
