Innan du börjar

Information

Läs detta först!

Elektronik, oavsett kapsling, är avsett för bruk i kontrollerad inomhusmiljö. Nätspänning bör vara bortkopplad under installation.

Det är installatörens ansvar att systemet är lämpad för avsett bruk. Det är installatörens ansvar att systemet är lämpad för avsett bruk. Endast personer med behörighet bör installera och underhålla systemet.

Alla uppgifter med reservation för ändringar.

Bruksanvisning på svenska i original.[1].

Support

Behöver du hjälp med installation eller inkoppling?

Du hittar svar på många frågor på: www.milleteknik.se/support

Telefon: 031- 340 02 30, e-post: support@milleteknik.se.

Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.

Länk till senaste informationen

Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.

PoE

Du kan hjälpa oss göra bättre produkter

Med din hjälp kan vi utveckla och producera bättre produkter, fyll gärna vår kundnöjdhetsundersökning.

Om PoE från Milleteknik

Serien är framtagen för att kunna driva PoE-enheter som passersystem, övervakningskameror och annan utrustning som kan drivas med Power over Ethernet. Genom sin funktion som batteribackup kan PoE-enheten drivas vidare vid strömavbrott.

PoE switch 4p M, PoE switch 4p FLX S, PoE switch 4p FLX M, PoE switch 8p FLX M samt PoE switch 16p FLX M är till för säkerhetssystem där enkel, pålitlig strömförsörjning med batteribackup och PoE-funktion behövs. Produkterna har något vi kallar “controlled charging” vilket är en säkerhetsfunktion som innebär att batterier inte laddas med mer än 0,5 A. Genom att kontrollera laddningen av batterier förlängs livslängden på batterier betydligt.

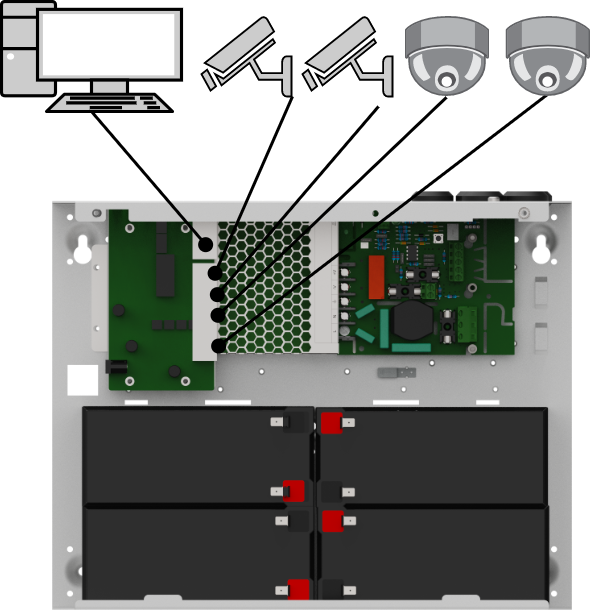

Hur PoE driver enheter kopplade till strömförsörjningen


PoE kan driva exempelvis övervakningskameror.

Koppla in externa enheter som skall strömmatas via PoE i port 1-4.

Koppla in andra enheter som ej behöver drivas med PoE i LAN1-2.

Komponentöversikt PoE M

Tabell 1. Komponentöversikt

Symbol

Förklaring

A

Kapsling i pulverlackad plåt.

B

Plats för batterier.

C

PoE-switch.

D

Nätaggregat.

E

Fäste för Keystone moduler.

F

Moderkort.

G

Kabelgenomföringar.



Keystone

En plåt för keystonemoduler gör installationen av PoE-enheter enklare.


Montering på vägg

Använd fyra för väggen lämpliga skruvar för att sätta upp kapslingen.

Avstånd mellan skruvhuvud och vägg bör vara 1,5–2 mm.

Lämna helst 100 mm luftspalt kring enheten.


Inkoppling av batterier

Batterikablage är monterat på kretskortet vid leverans. Bilder nedan visar endast hur kablage skall kopplas.

  1. Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan.

  2. Anslut batterikablaget. Röd kabel på plus och svart kabel på minus.

  • Bryt, om möjligt, nätspänning vid batteribyte.

Figur 1. Kopplingsschema för batterier i batteribackup
Kopplingsschema för batterier i batteribackup

Koppla poler rätt så att du inte skadar utrustningen.



Moderkort - beskrivning

Se tekniska data för mer information.

Figur 2. CEO
CEO

Moderkortet styr enheten och fördelar effekt. Se tekniska data för mer information.



Tabell 2. Kretskortsöversikt, förklaring

Nr

På kretskortet

Förklaring

1

J24

Inkoppling styrning av nätaggregat.

2

D6

Indikeringsdiod 1.

3

J11

inkoppling extern indikeringsdiod.

4

D11

Indikeringsdiod 2.

5

JU2

Styrning larmgräns.

6

JU3

Anslutning till externt larm.

7

J6

Anslutning till summer.

8

P2:3-5

Anslutning till summalarm.

9

P2:1-2

Lastutgång

10

P1:1-3

Anslutning till elnät.



Elnätsanslutning

Anslut elnät till moderkort med plint

För elnätskablage genom kabelgenomföringen på skåpet.

Säkra F och N med buntband.

Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.

Figur 3. Anslut elnät på moderkort
Anslut elnät på moderkort

Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.



Tabell 3. Anslutningar elnät

Bokstav

Förklaring

F

Fas

N

Noll

PE

Skyddsjord



Anslutning elnät 230 V AC på kretskort

Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.

Anslut last

Maxström

Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.

Tabell 4. Lastanslutningar

Nummer på kretskort

Förklaring

P2:1

Anslutning för last 1 +

P2:2

Anslutning för last 1 -



Styr larmgräns

Larm för låg batterispänning i batteridrift kan styras.

Larmgränsen styrs genom att ta bort eller skapa slutning på JU2.

Larm ges när batterispänningen i batteridrift sjunker under gränsen.

Driftsättning - hur enheten skall startas

Enheten fungerar normalt då indikeringsdiod på skåpluckans utsida lyser med fast grönt sken. Se frontpanel / skåplucka, för övriga statusindikationer.

Det kan ta upp till 72 timmar innan batterier är fullt laddade.

Statusindikeringar

Fast grönt sken: Normaldrift.

Fast gult sken: Låg batterispänning.

Fast rött sken: Lyser rött när följande tre villkor är uppfyllda (i ordning): 1. Enheten går i batteridrift. 2. Säkring går sönder i batterdrift. 3. Batterier har sjunkit under larmgräns.


Underhåll

Systemet, med undantag för batterier, är underhållsfritt vid installation i inomhusmiljö.

Batteribyte

  • Bryt, om möjligt, nätspänning vid batteribyte.

  • Koppla bort batterikablar. Notera hur batterikablar är monterade innan de avlägsnas.

  • Tag bort batterisäkring mellan batterier.

  • Sätt in fast de nya batterierna.

  • Anslut batterikablarna på samma sätt som tidigare.

  • Sätt fast batterisäkring mellan batterier.

  • Slå till nätspänning. Eventuellt kan indikeringsdioden lysa för låg batterispänning / nätbortfall tills batterier är laddade. Det kan ta upp till 72 timmar innan batterierna är fulladdade.

  • Testa systemet genom att kortvarigt koppla bort nätspänning, (= lasten skall drivas vidare av batterierna), och därefter slå till nätspänningen igen.

FAQ - PoE

Tekniska specifikationer

PoE

Figur 4. PoE Switch 4p M
PoE Switch 4p M

PoE-switch med 4 PoE-portar.



Tekniska specifikationer

Dessa tekniska specifikationer kan ändras utan föregående meddelande.

Namn, artikelnummer och e-nummer

Namn

Artikelnummer

E-nummer

PoE Switch 4p M

ME01C10048P02504PU

51 719 51

Mer information


Om PoE från Milleteknik

Serien är framtagen för att kunna driva PoE-enheter som passersystem, övervakningskameror och annan utrustning som kan drivas med Power over Ethernet. Genom sin funktion som batteribackup kan PoE-enheten drivas vidare vid strömavbrott.

PoE switch 4p M, PoE switch 4p FLX S, PoE switch 4p FLX M, PoE switch 8p FLX M samt PoE switch 16p FLX M är till för säkerhetssystem där enkel, pålitlig strömförsörjning med batteribackup och PoE-funktion behövs. Produkterna har något vi kallar “controlled charging” vilket är en säkerhetsfunktion som innebär att batterier inte laddas med mer än 0,5 A. Genom att kontrollera laddningen av batterier förlängs livslängden på batterier betydligt.

PoE Switch 4p M

Strömförsörjning med reservkraft för att driva PoE-enheter som övervakningskameror och andra PoE drivna enheter. Strömförsörjningen har batterier som fortsätter driva vidare när elnätet går ner. Lång livslängd, energieffektiv och support finns tillgänglig om något skulle krångla, nu eller om 10 år.

Power over Ethernet från Milleteknik

  • PoE för säkerhetsapplikationer med behov av strömförsörjning med reservkraft.

  • Beprövad, pålitlig teknik.

  • För fast installation.

  • Svensktillverkad.

Begränsningar

Viktigt

Notera att 802.3at typ2 ej stöds, då PoE-kortet saknar handskakningsfunktion för typ 2. Läs mer.

Produkten är testade och verifierade mot Axema passersystem och Dinbox passersystem och rekommenderas därför för användning enbart till dessa system. Produkten rekommenderas för tillfället inte till andra produkter som har af/at handskakningsförfarande. Produkten avviker från standard IEEE 802.3af per port och IEEE 802.3at då effekt är modifierade för att kunna användas tillsammans med Axema passersystem och Dinbox passersystem vilket leder till brister, (PoE-ansluten produkt startar ej), mot produkter som kräver handskakning.

Användningsområde

  • Strömförsörjning för kameraövervakning och andra applikationer som kan drivas med PoE.

  • Säkerhetsapplikationer som drivs av PoE och som behöver reservkraft vid nätavbrott.

Larm

Enheten larmar för:

Låg batterispänning, låg batterispänning vid trasig säkring på lastutgång.

Fast installation

Produkten är avsedd för fast installation. Installation skall utföras av behörig installatör.

Batterityper

AGM-batteri skall användas. Blanda inte batterityper, märke eller nya och använda batterier.

Regelverk och certifieringar

Krav som produkten uppfyller

EMC:

EMC Direktivet 2014/30EU

El:

Lågspänningsdirektivet: 2014/35/EU

PoE:

IEEE 802.af, IEEE 802.3at/30,8 W. Notera att 802.3at typ2 ej stöds, då PoE-kortet saknar handskakningsfunktion för typ 2.

CE:

CE direktivet enligt:765/2008

Emission:

EN55022 (CISPR22), GB9254 Class B, EN55014, EN61000-3-2Class A( 75% Load),EN61000-3-3

soptunna_atervinning.ai

Förväntad drifttid vid strömavbrott (nya batterier)

PoE

Batteri

Effekt 15,4 W

Effekt 30,8 W

Effekt 62 W

Effekt 90 W

Effekt 100 W

Effekt 120 W

Effekt 180W

Effekt 240 W

PoE switch 4p M (48 V)

4 st 7,2 Ah

18 h 30 min.

8 h 30 min.

3 h 45 min.

-

2 h

1 h 45 min.

-

-

Kretskort - Tekniska data

Tekniska data: moderkort, CEO3 48 V

Tabell 5. CEO3 V 2.5

Info

Förklaring

Artikelbenämning

CEO3 48V

Produktbeskrivning

CEO 3 är ett driftsäkert energieffektiv moderkort i enklare batteribackuper med lång livslängd och färre komponenter än tidigare, vilket minskar miljöpåverkan.

Mått

120 x 55 mm x 52 mm

Egenförbrukning

32 mA

Säkringar

F1: T2,5A, elnätssäkring.

F6: T5A, lastsäkring +, P2:1.

F7: T16A, batterisäkring.

Utgångar

En lastutgång, avsäkrad.

Avsäkring, utgång

Lastutgång: + avsäkrad.

Larm via

Indikeringsdiod och växlande relä.

Skydd mot:

Djupurladdning, kortslutning, överlast och överspänning.



Tabell 6. Indikeringar

Indikeringsdiod

Grönt

Orange

Rött

(2) / D2

OK

Låg batterispänning / säkringsfel.

Låg batterispänning vid trasig säkring på utgång.

(4) / D11

-

Överspänning.

Batterier felkopplade.



Tabell 7. Larmgränser

Larmgräns vid låg batterispänning

48 V

(5) / JU2 med bygel

47 V

(5) / JU 2 utan bygel

51 V

Enheten levereras utan bygel på (8) / JU2



Tabell 8. Summalarm

Summalarm

(8) P2:3

NO

(8) P2:4

CO

(8) P2:5

NC



Tekniska data: PoE-kort

Begränsningar

Viktigt

Notera att 802.3at typ2 ej stöds, då PoE-kortet saknar handskakningsfunktion för typ 2. Läs mer.

Produkten är testade och verifierade mot Axema passersystem och Dinbox passersystem och rekommenderas därför för användning enbart till dessa system. Produkten rekommenderas för tillfället inte till andra produkter som har af/at handskakningsförfarande. Produkten avviker från standard IEEE 802.3af per port och IEEE 802.3at då effekt är modifierade för att kunna användas tillsammans med Axema passersystem och Dinbox passersystem vilket leder till brister, (PoE-ansluten produkt startar ej), mot produkter som kräver handskakning.

Produkt

Antal PoE- / LAN-portar

Max effekt per port (W)

PoE, kontinuerlig effekt

Ethernettyp

Nätverksportar

Gränssnitt

Funktioner

Typ, injector och switch

PoE switch 4p M

4/2

30,8 W @ 54,6 V DC

125 W

Fast Ethernet Mbit PoE switch

10 / 100 PoE

1000Base-T RJ-45

Auto-negotiation, Auto-uplink (auto MDI/MDI-X)

Unmanaged. Mjukvarugränssnitt för att styra switch finns ej.

Nätaggregat

Nätaggregat - Tekniska Data LRS-150-48

Info

Förklaring

Utspänning

54,6 V

Utström

0 A - 3,3 A

Utspänning, ripple

200 mVp-p

Överspänning

55,2 V - 64,8 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 0,6 Vp-p

Verkningsgrad

90 %

Strömbegränsning

110 % - 140 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

* / - 1,0 %

Ingångsström (230 V)

1,7 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC - 240 V AC

Märkeffekt

158,4 W

Temperaturområde

-30°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Tekniska data kapsling

Kapslingar - Tekniska Data M

Info

Förklaring

Namn

M

Kapslingsklass

IP 20

Mått

Höjd: 272 mm, bredd: 344 mm, djup: 115 mm.

Höjdenheter

-

Montering

Vägg

Omgivningstemperatur

+5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C.

Omgivning

Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet

Material

Pulverlackerad plåt

Färg

Vit

Kabelgenomföringar, antal

5

Batterier som får plats

4 stycken 12 V 7,2 Ah

Länk till senaste informationen

Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.

PoE

Garanti, support, tillverkningsland och ursprungsland

Garanti

Produkten har två års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, +46 31-34 00 230. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Support

Behöver du hjälp med installation eller inkoppling?

Du hittar svar på många frågor på: www.milleteknik.se/support

Telefon: 031- 340 02 30, e-post: support@milleteknik.se.

Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.

Reservdelar

Kontakta support för frågor om reservdelar.

Support efter garantitiden

Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Frågor om produkters prestanda?

Telefon till försäljning: 031- 340 02 30, e-post: sales@milleteknik.se

Tillverkningsland

Sverige

Tillverkare

Designad och producerad av Milleteknik AB

Batterier

Batterier ingår ej

Batterier säljs separat.

7,2 Ah, 12 V AGM-batteri

Passar i

Antal batterier

PoE switch 4p M

4

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

7,2 Ah

Tabell 9. 10+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT113-12V07-01

5230536

UPLUS 12V 7,2Ah 10+ Design life batteri

Flatstift 6,3 mm

151 x 65 x 100 mm.

2,4 kg

UPLUS



Produktens livslängd, miljöpåverkan och återvinning

Produkten är designad och konstruerad för lång livslängd vilket minskar miljöpåverkan. Produktens livslängd (förutom slitagedelar) är beroende på, bland annat miljöfaktorer, främst omgivningstemperatur, oförutsedd belastning på komponenter som blixtnedslag, yttre åverkan, handhavandefel, med flera. Produkter återvinns genom att lämnas till närmaste återvinningsstation eller sändas åter till tillverkare. Kontakta din distributör för mer information. Kostnader som uppkommer i samband med återvinning ersätts ej.

soptunna_atervinning.ai

Adress och kontaktuppgifter

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Sverige

031-340 02 30

info@milleteknik.se

www.milleteknik.se



[1] Översättning på annat språk än svenska är endast vägledande och ej säkert granskade. Översättning skall alltid kontrolleras mot det svenska originalet för att säkerställa korrekt information.
