Om PoE fra Milleteknik
Serien er designet for å drive PoE-enheter som tilgangssystemer, overvåkingskameraer og annet utstyr som kan betjenes med Power over Ethernet.

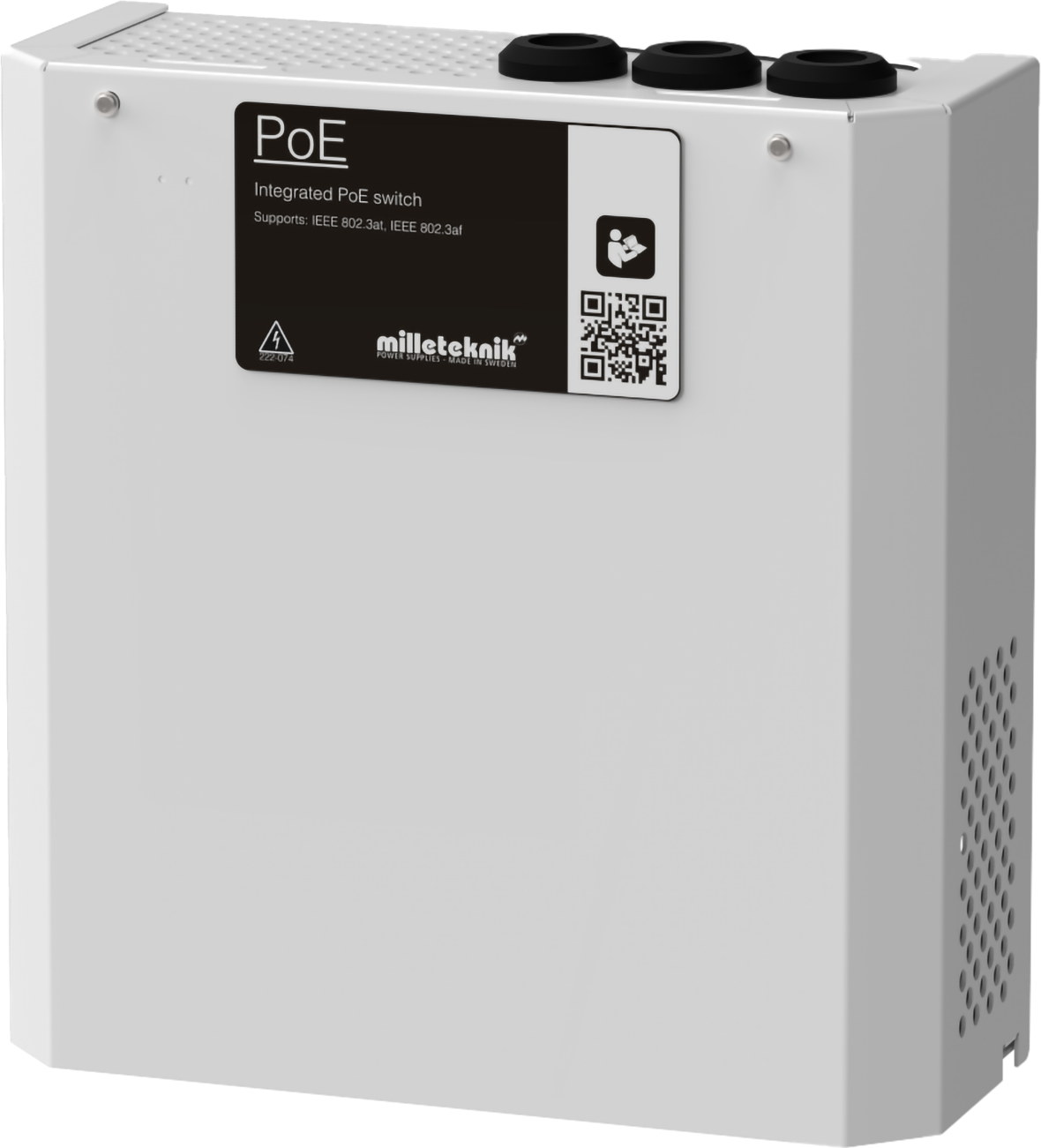

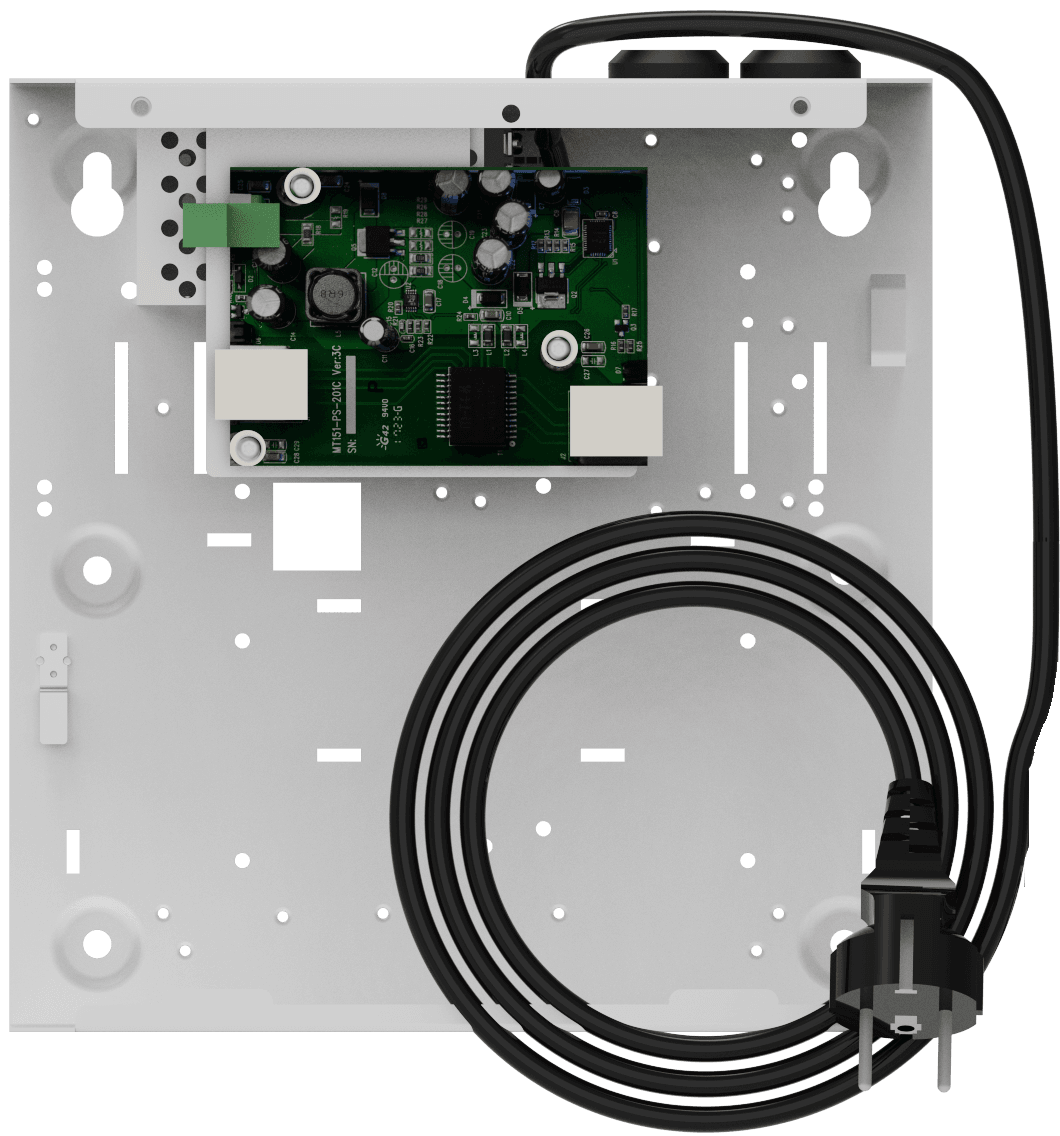

PoE-injektor 1p S
 |

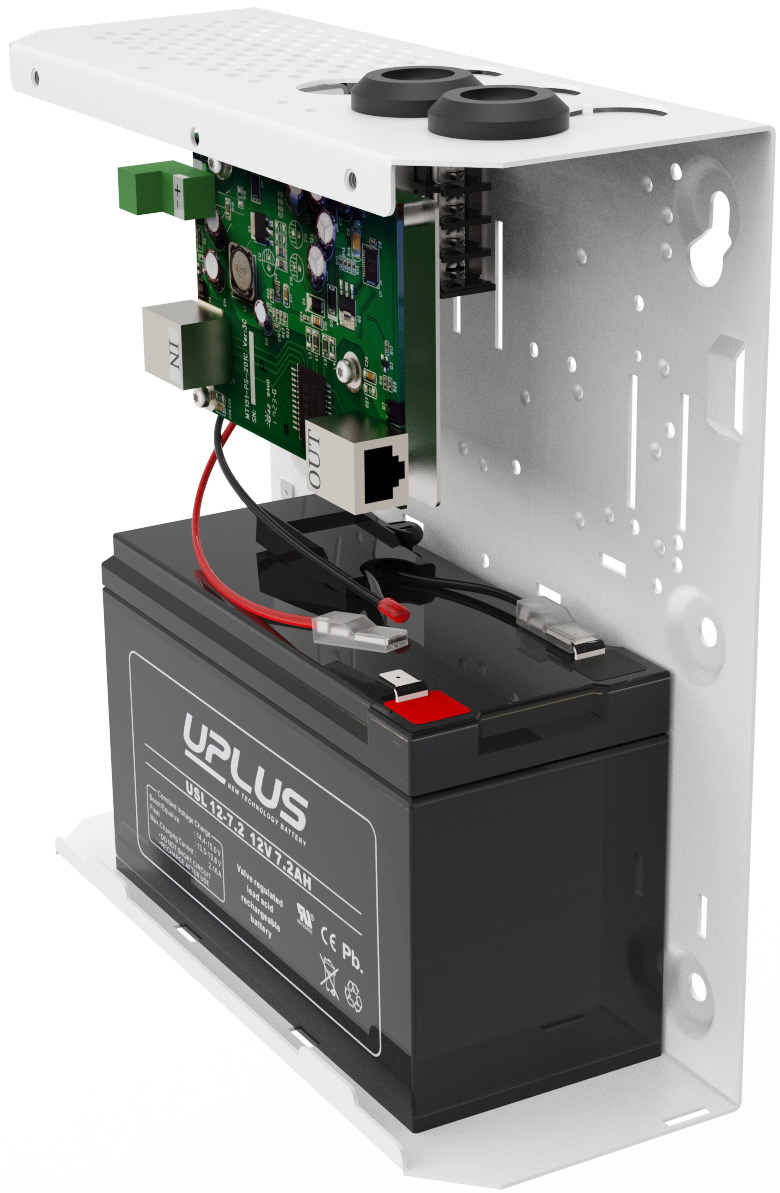

Bildet viser PoE-injektor 1p S med batteri, (ikke inkludert)

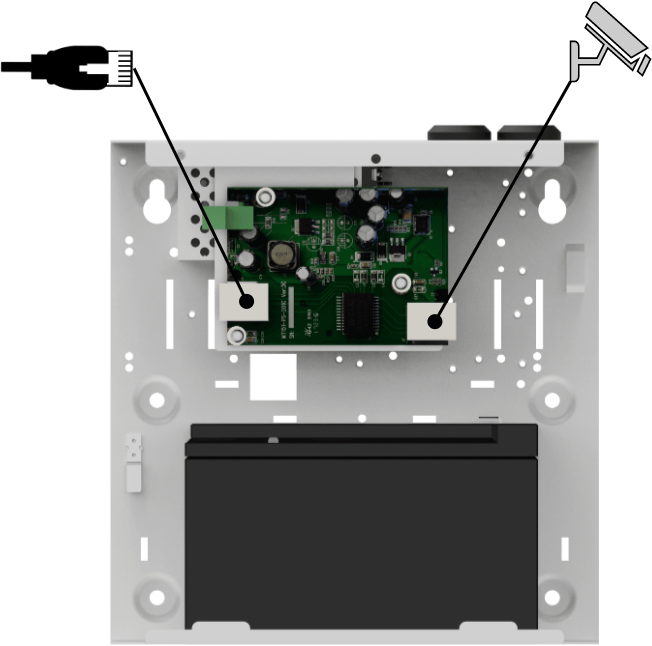

Hvordan PoE-injektoren driver enheter koblet til strømforsyningen
PoE-injektoren kan drive for eksempel et overvåkingskamera.
Koble til ekstern enhet som skal drives via PoE-injektor.
Notat
IN må kobles til venstre og OUT til høyre.

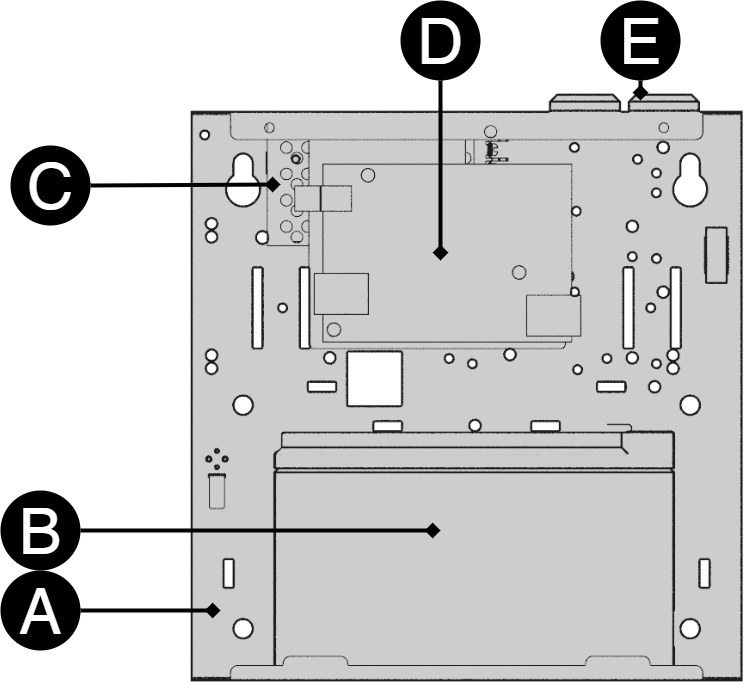

Komponentoversikt PoE-injektor 1p S
Symbol | Forklaring |
|---|---|
A | Hus i pulverlakkert metallplate. |
B | Plass til batteri. |
C | Strømforsyningsenhet. |
D | PoE-injektor. |
E | Kabelinnføringer. |

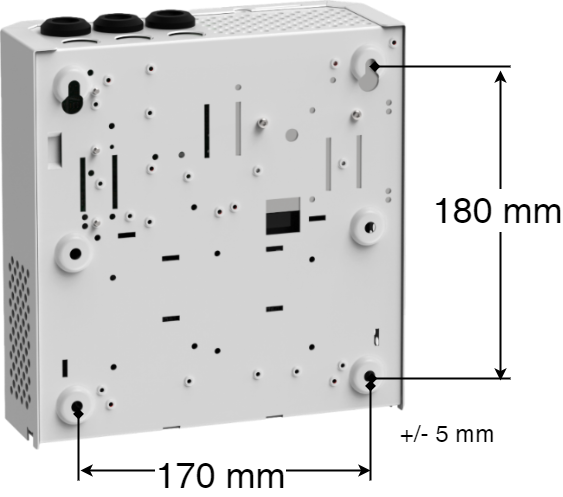

Montering på vegg
Bruk fire skruer som egner seg for veggen til å sette opp kapslingen.
Avstand mellom skruehode og vegg bør være 1,5–2 mm.
Det skal helst være 100 mm luftspalte rundt enheten.
Koble til batterier
Batteriledning er montert på kretskortet ved levering. Skjematisk skisse viser hvordan kabling skal kobles.
Plasser batteriet i kabinettet med batteripolene vendt opp.
Koble til batterikabelen. Rød kabel på pluss og svart kabel på minus.
• Dersom det er mulig, kobler du fra nettspenningen ved tilkobling eller utskifting av batterier.
Koble polene riktig slik at du ikke skader utstyret.

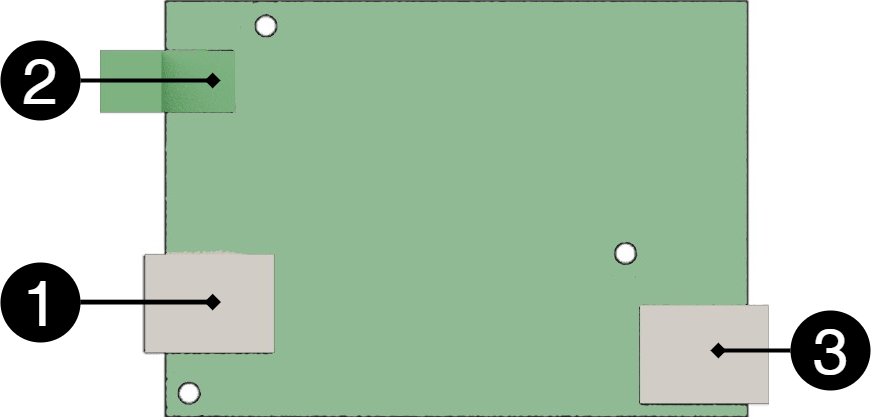

Kortbeskrivelse for PoE-injektorkort
Kortet har en inngang og en utgang.
Nei | Terminalnr | Forklaring |
|---|---|---|
1 | J1 | Port (RJ-45) LAN innkommende. |
2 | J3 | 12 V strømforsyning. |
3 | J2 | Port (RJ-45) PoE (LAN + 12 V) utgående. |
Advarsel
Kortet får strøm for tilkobling av PoE-enhet på utgangen (3).
Kortet mates med spenning, 12 v, og tar data inn på samme side. På den andre siden (DATA OUT) kan PoE-enhet kobles til.
Igangkjøring - hvordan starte enheten
Etter tilkobling må oppstart skje i følgende trinn:
Plugg inn batterier.
Koble først kabler fra hovedkortet til batteriterminalene.
Koble deretter sikring mellom batteri.
Koble til last.
Koble til strømnettet.
Enheten fungerer normalt når indikatordioden på utsiden av skapdøren lyser fast grønt. Se frontpanelet for andre statusindikasjoner.
Produktblad - Tekniske data
PoE produktblad / tekniske data
PoE-injektor med 1 port.
Tekniske spesifikasjoner
Disse tekniske spesifikasjonene kan endres uten varsel.
Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
PoE-injektor 1p S | SM01000012P02001PU | 51 719 50 |
Mer informasjon
Om PoE fra Milleteknik
Serien er designet for å drive PoE-enheter som tilgangssystemer, overvåkingskameraer og annet utstyr som kan betjenes med Power over Ethernet.
PoE-injektor 1p S
PoE-injektor brukes når avstanden mellom PoE-enhet og tilkobling (bryter) er for lang. PoE-injektoren er en kraftinjektor som gjør det mulig å drive PoE-enheter på lengre avstander. Batteriet i enheten fortsetter å drive injektoren når den jevne strømforsyningen er borte. Produktet må brukes innendørs og er ikke egnet for utendørs bruk.
Power over Ethernet fra Milleteknik
PoE for sikkerhetsapplikasjoner.
Utprøvd, pålitelig teknologi.
For fast installasjon.
svensk laget.
Bruksområde
Strømforsyning for kameraovervåking og andre applikasjoner som kan drives av PoE.
For å øke PoE-drevne enheter.
Fast installasjon
Produktet er beregnet for fast installasjon. Installasjon skal utføres av autorisert installatør.
Batterityper
AGM batteri må brukes. Ikke bland batterityper, merker eller nye og brukte batterier.
Regelverk og sertifiseringer
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
PoE: | IEEE 802.3af, IEEE 802.3at/30,8 W |
CE: | CE-direktivet ifølge: 765/2008 |
Utslipp: | EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
Forventet driftstid ved strømbrudd (nye batterier)
PoE | Batteri | Effekt 15,4 W | Effekt 30,8 W | Effekt 62 W | Effekt 90 W | Effekt 100 W | Effekt 120 W | Effekt 180W | Effekt 240 W |
|---|---|---|---|---|---|---|---|---|---|
PoE injector 1p S (12 V) | 1 st. 7,2 Ah | 3 h 50 min. | 1 h 4 0 min. | - | - | - | - | - | - |
Kretskort - Tekniske data
Tekniske data: PoE-kort
Produkt | Antall PoE / LAN-porter | Maks effekt per port (W) | PoE-budsjett | Ethernet-type | Nettverksporter | Grensesnitt | Funksjoner | Type, injektor og bryter |
|---|---|---|---|---|---|---|---|---|
PoE-injektor 1p S | 1/1 | 30,8 W @ 54,6 V DC | 30,8W | Fast Ethernet Mbit PoE-svitsj | 10 / 100 PoE | 1000Base-T RJ-45 | Auto-negotiation, Auto-uplink (auto MDI/MDI-X) | Uadministrert. Det er ikke noe programvaregrensesnitt for å kontrollere bryteren. |
Produktet mangler avansert kontrollelektronikk
Dette produktet har ikke hovedkort.
Nettaggregat
Nettaggregat - Tekniske data RS-75-12
Sitter i: |
|---|
Info | Forklaring |
|---|---|
Utspenning: | 13,6V |
Utflod | 0 A - 6 A |
Utspenning:, ripple | 120 mVp-p |
Overspenning | 13,8V - 16,2V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 0,6 Vp-p |
Virkningsgrad | 84,5 % |
Strømbegrensning | 110 % - 180 % |
Konstantspenning | +/- 1,0 % |
Reguleringsnøyaktighet | +/- 0,5 % |
Inngangsstrøm (230 V) | 1,2 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 85 V AC - 264 V AC |
Merkeeffekt | 25,2 W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Tekniske data vedlegg
Tekniske data, kapsling
Info | Forklaring |
|---|---|
Navn | S |
Beskyttelsesklasse | IP 20 |
Mål | Høyde: 230 mm, Bredde: 216 mm, Dybde: 85 mm. |
Høydeenheter | - |
Montering | vegg |
Omgivelsestemperatur | +5 °C - +40 °C. For best mulig batterilevetid: +15 °C til +25 °C. |
Omgivelser | Miljøklasse 1, innendørs. 20 % ~ 90 % relativ fuktighet |
Materiale | Pulverlakkert stålplate |
Farge | Hvit |
Kabelinnføringer, antall | 3 |
Batterier som får plass i kapsling | 1 stk 12 V, 7,2 Ah. |
Vifte | Nei |
Lenke til den nyeste informasjonen
Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.
Garanti, kundestøtte, produksjonsland og opprinnelsesland
Garanti
Produktet har to års garanti, fra kjøpsdato (dersom annet ikke er avtalt). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. GodtFabrikatlse for reise- og eller arbeidstid i forbindelse med lokalisering av feil, installering av reparert eller utskiftet vare inngår ikke i garantien. Kontakt Milleteknik for mer informasjon. Milleteknik gir support under produktets levetid, dog maksimalt i 10 år etter kjøpsdato. Utskifting med likeverdig produkt kan forekomme hvis Milleteknik vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantitiden har utløpt.
Kundestøtte
Trenger du hjelp til installasjon eller tilkobling?
Du finner svar på mange spørsmål på: www.milleteknik.se/support
Telefon: +46 (0)31- 340 02 30, e-post: support@milleteknik.se.
Kundestøttetelefonen er åpen 8.00–16.00 mandag til torsdag og 8.00–15.00 på fredager. Stengt 11.30–13.15.
Reservedeler
Kontakt kundestøtte om du har spørsmål om reservedeler.
Kundestøtte etter garantitiden
Milleteknik tilbyr kundestøtte i produktets levetid, begrenset oppad til ti år fra kjøpsdatoen. Et produkt kan bli erstattet med et likeverdig produkt dersom produsenten vurderer at reparasjon ikke er mulig. Når garantitiden er utløpt, vil det påløpe kostnader ved bruk av kundestøtte.
Spørsmål om produktytelse?
Telefon for salg: 031- 340 02 30, e-post: sales@milleteknik.se
Produksjonsland
Sverige
Produsent
Utviklet og produsert av Milleteknik AB
Batterier
Batterier følger ikke med
Batterier selges separat.
7,2 Ah, 12 V AGM-batteri
Passer inn | Antall batterier |
|---|---|
PoE-injektor 1p S | 1 |
Batteritype | V | Ah |
|---|---|---|
Vedlikeholdsfri AGM, blybatteri. | 12 V | 7,2 Ah |
Artikkelnummer | E-nummer | Arikkelnavn | Terminal | Mål. Høyde bredde dybde | Vekt per stk | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V07-01 | 5230536 | UPLUS 12V 7,2Ah 10+ Designlivsbatteri | Flatstift 6,3 mm | 151 x 65 x 100 mm. | 2,4 kg | UPLUS |
Om oversettelse av dette dokumentet
Brukerhåndbok og andre dokumenter er på originalspråket på svensk. Andre språk er maskinoversatt og ikke gjennomgått, feil kan oppstå.
Produktets levetid, miljøpåvirkning og resirkulering
Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres ved at de leveres til nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten. Kontakt din distributør for mer informasjon. Kostnader som påløper i forbindelse med gjenvinning dekkes ikke.
Adresse og kontaktopplysninger
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Sverige |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
