Om PoE fra Milleteknik
Serien er designet for å drive PoE-enheter som tilgangssystemer, overvåkingskameraer og annet utstyr som kan betjenes med Power over Ethernet.

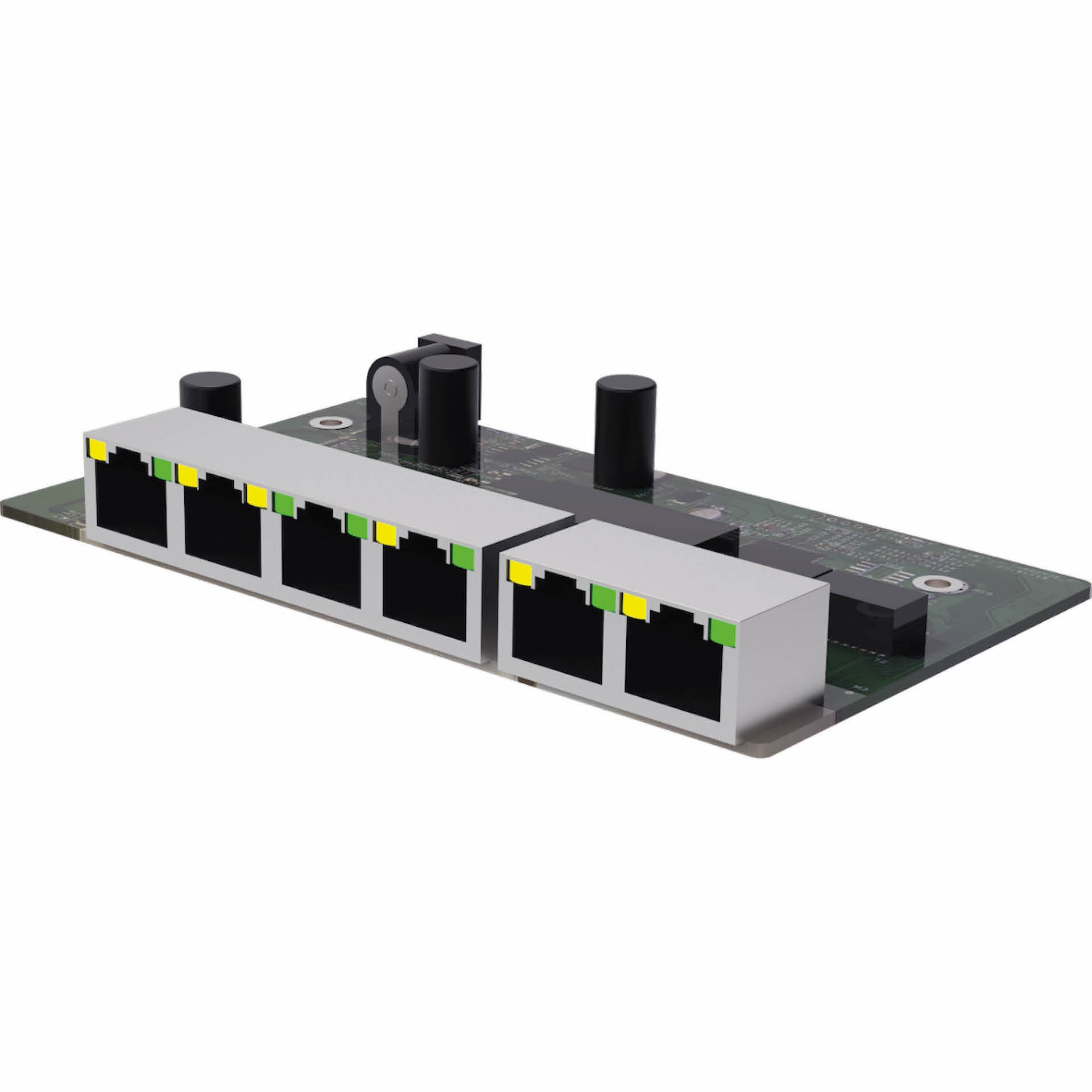

Kort beskrivelse for PoE switch 4p
 |

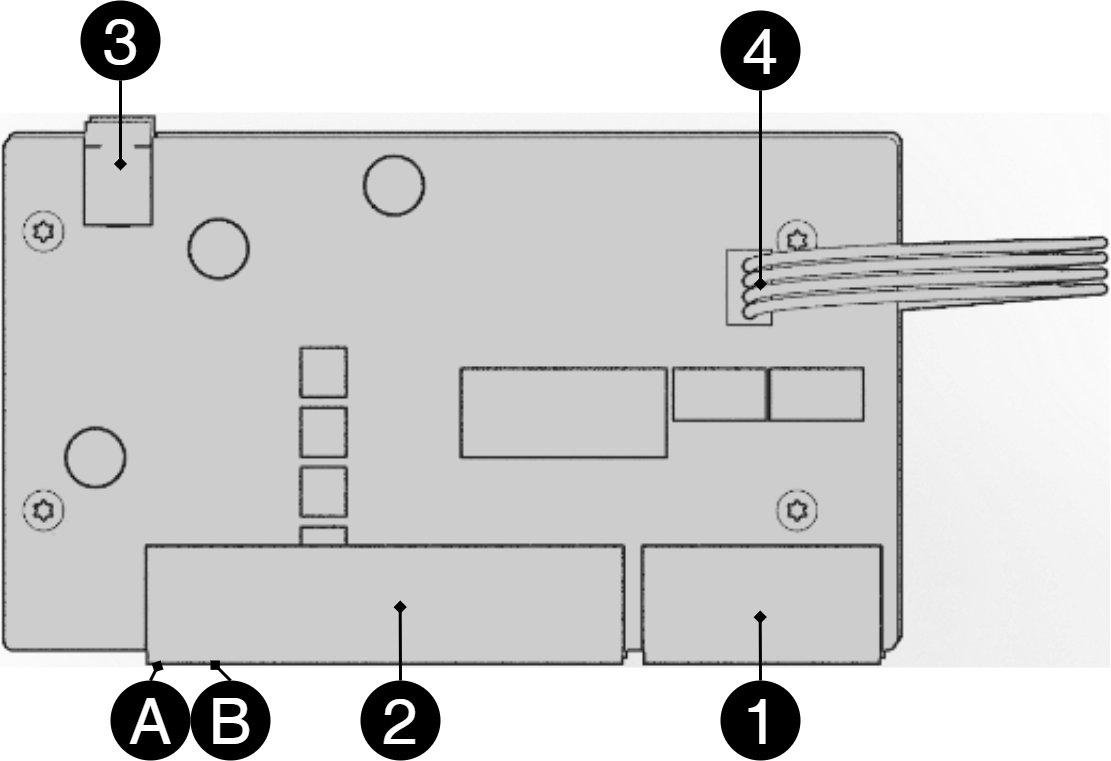

Nei | Terminalnr | Forklaring |
|---|---|---|
1 | J5 | 2 stk. RJ-45-porter for data, ikke PoE, (drevet). |
2 | J5 | 4 stk. RJ-45-porter for tilkobling av PoE-enheter. |
3 | J2 | Strømforsyning 48 V. |
4 | J8 | Tilkoblingspunkt for dataoverføring når ekstra PoE-svitsj 4p-kort er tilkoblet. |
A | - | Indikasjon, gul LED lyser når data overføres. |
B | - | Indikasjon, grønn LED lyser når enheten er koblet til. Dette er kun en indikasjon på at porten er tilkoblet og ikke statusen til den tilkoblede enheten. |
 |

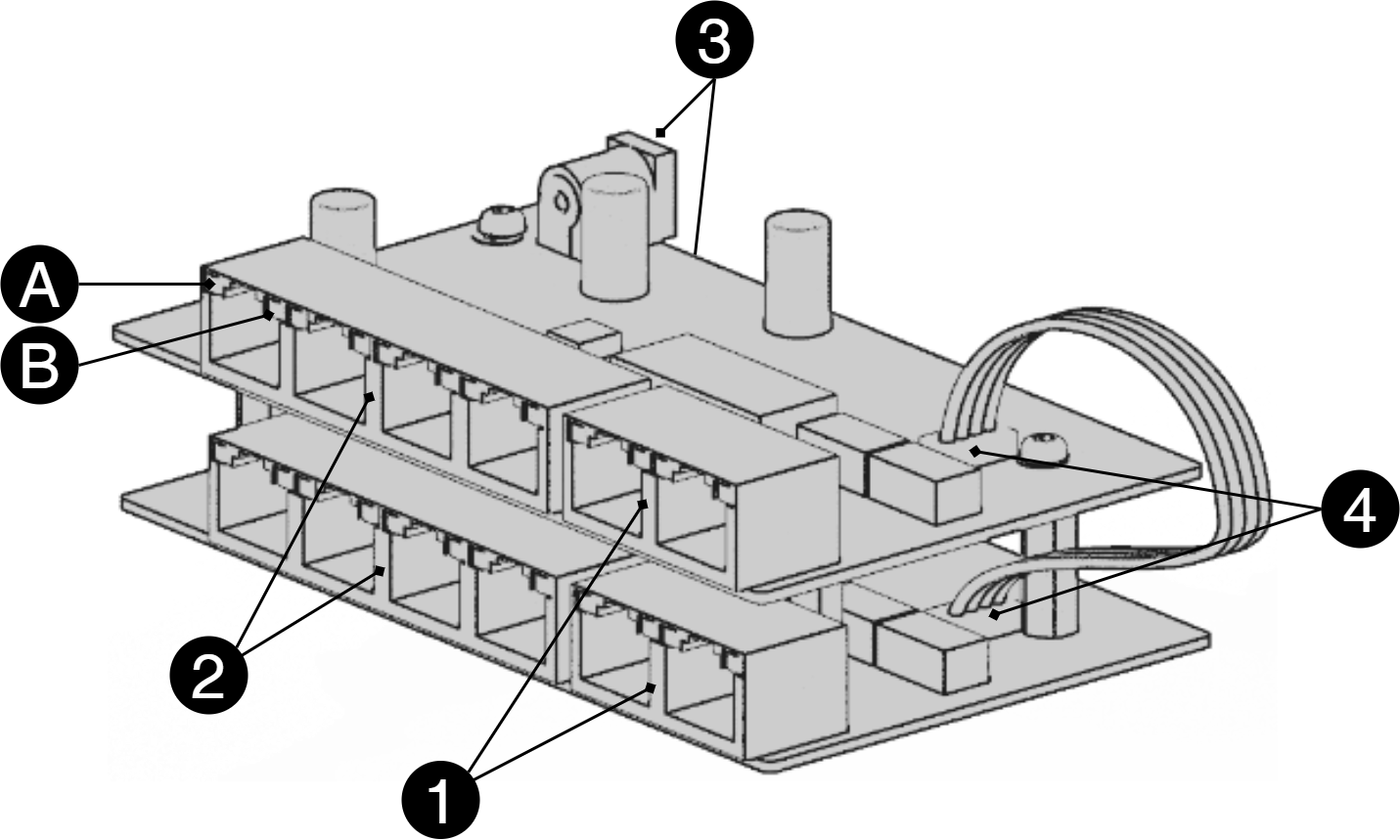

To kort kobles sammen med kabel 4, eller en patchkabel mellom 1 på hvert kort.
Bildet viser hvordan kortene sitter oppå hverandre i PoE-bryteren 4p FLX S. I PoE-bryteren 4p FLX M kobles kortene separat til hver metallslede.
Montering og tilkobling i PoE bryter 4p FLX S

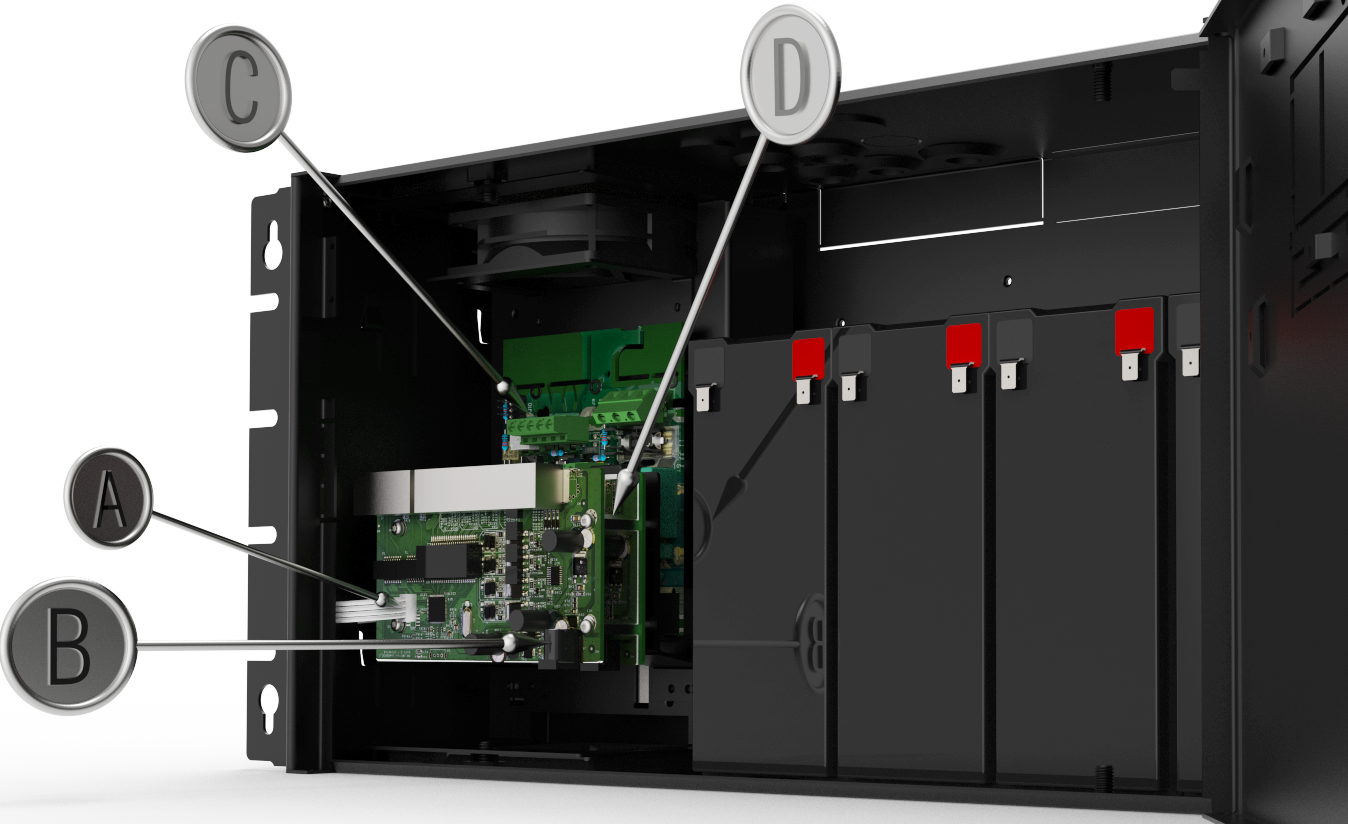

Brev | Forklaring |
|---|---|
A | Kabel for dataoverføring mellom PoE-svitsjkortene |
B | Tilkobling av strømforsyning fra hovedkort. |
C | Strømforsyning til PoE-svitsj via belastningsutgang på hovedkortet. |
D | Kortet monteres på forhåndsmonterte avstandsstykker på toppen av det første kortet i enheten. |

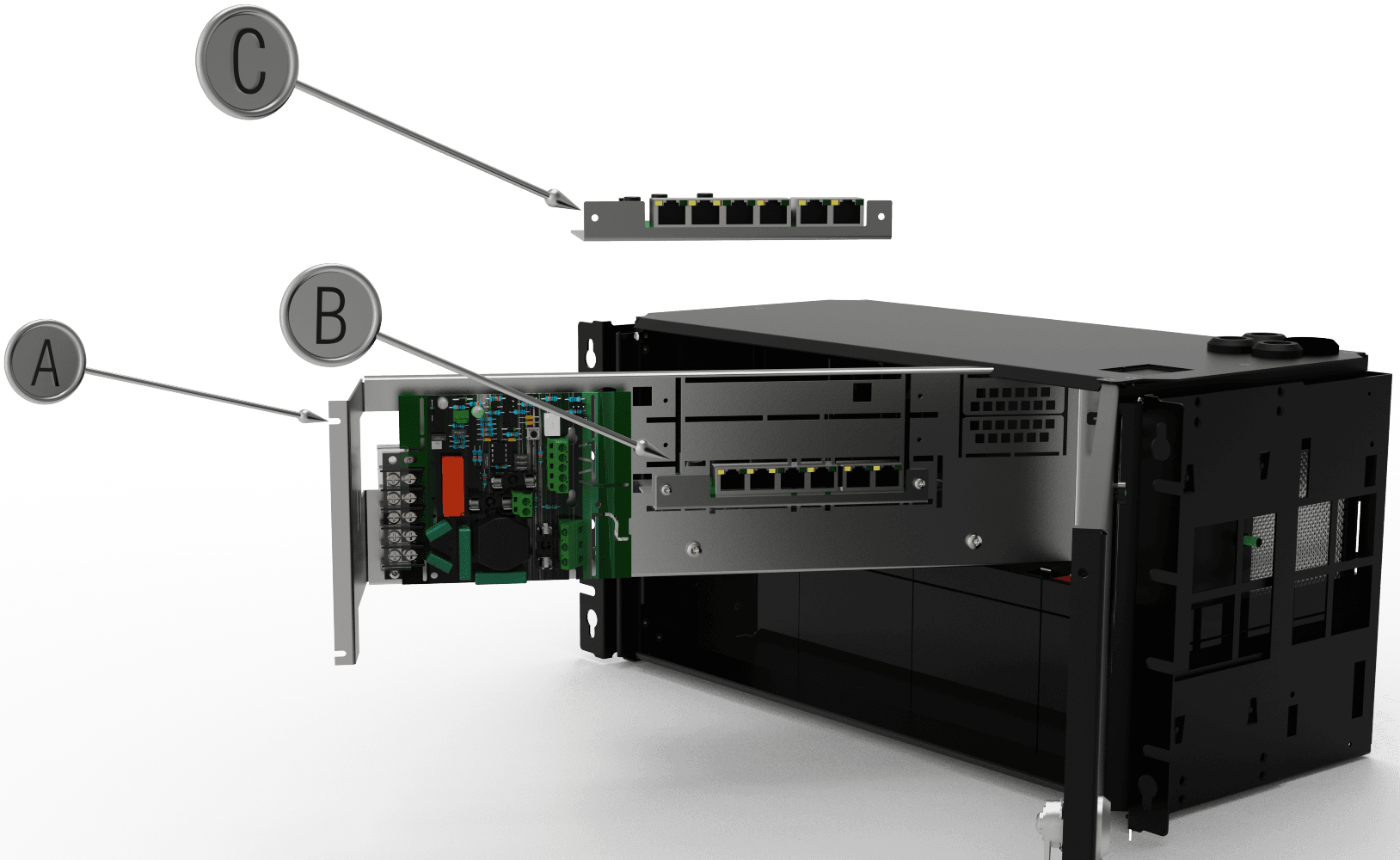

Montering og tilkobling i PoE bryter 4p FLX M
Brev | Forklaring |
|---|---|

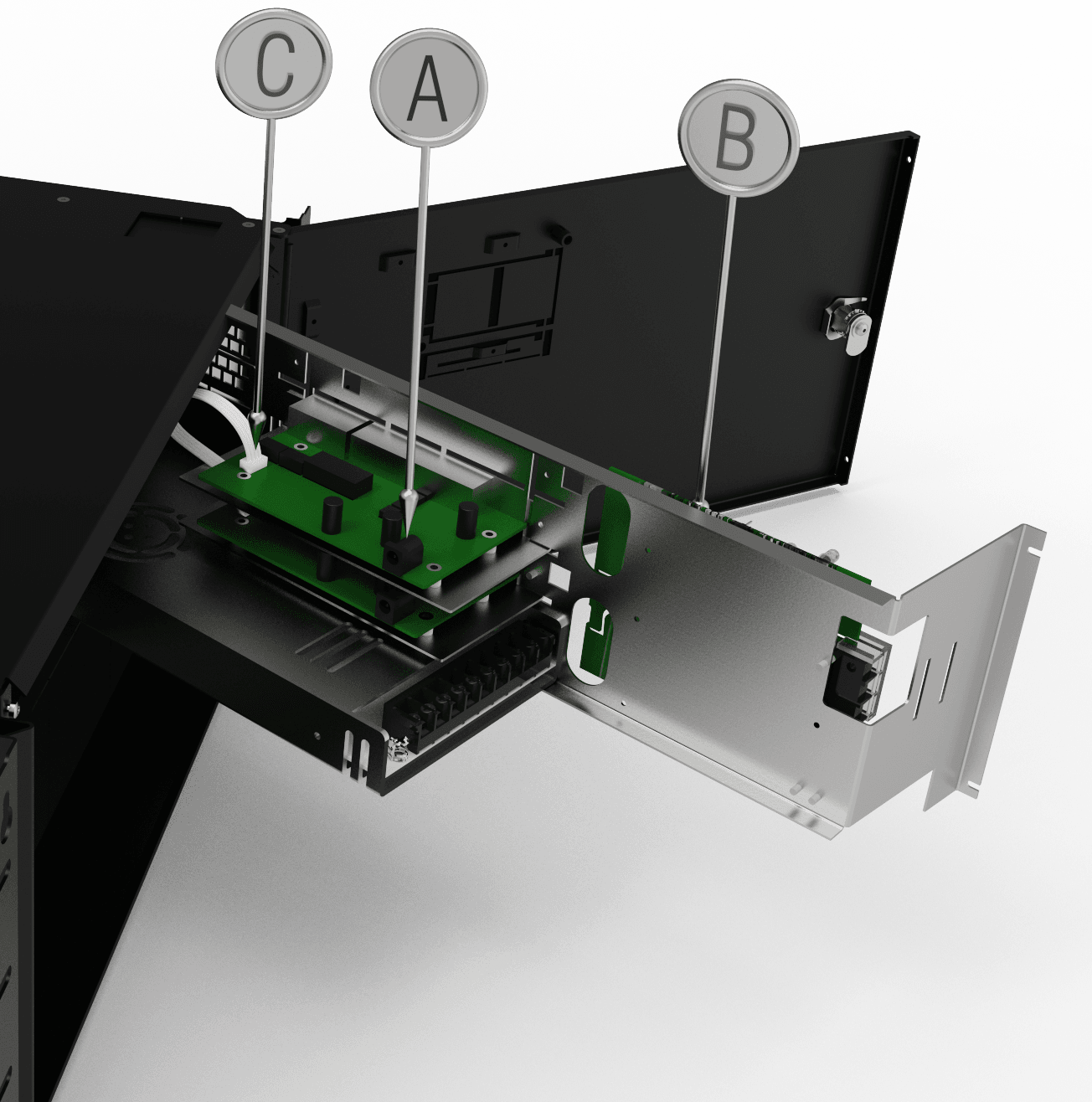

A | Skru for å kunne løsne og åpne platen i skapet. |
B | Skjær vekk platen for å montere kortet. |
B | Skyv kortet inn og skru det på plass. |

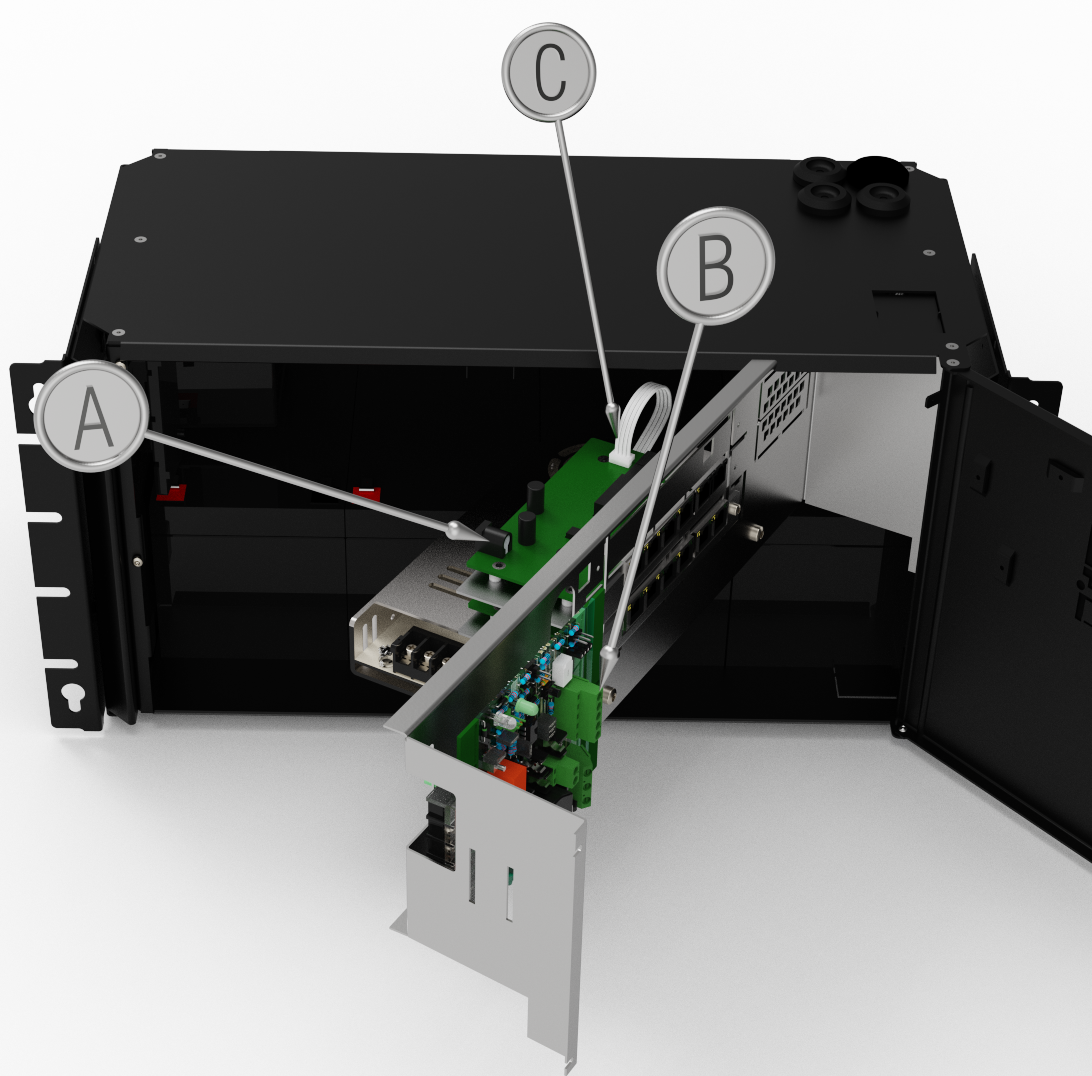

Brev | Forklaring |
|---|---|
A | Tilkobling av strømforsyning fra hovedkortet (B). |
B | Strømforsyning til PoE-svitsj via belastningsutgang på hovedkort (A). |
C | Kabel for dataoverføring mellom PoE-svitsjkortene. |
Garanti
Produktet har to års garanti, fra kjøpsdato (dersom annet ikke er avtalt). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. GodtFabrikatlse for reise- og eller arbeidstid i forbindelse med lokalisering av feil, installering av reparert eller utskiftet vare inngår ikke i garantien. Kontakt Milleteknik for mer informasjon. Milleteknik gir support under produktets levetid, dog maksimalt i 10 år etter kjøpsdato. Utskifting med likeverdig produkt kan forekomme hvis Milleteknik vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantitiden har utløpt.
Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-postnummer |
|---|---|---|
PoE Switch 4p expansions kit | A-OT00004PU01 | 51 719 54 |
