Innan du börjar
Information
Läs detta först!
Elektronik, oavsett kapsling, är avsett för bruk i kontrollerad inomhusmiljö. Nätspänning bör vara bortkopplad under installation.
Det är installatörens ansvar att systemet är lämpad för avsett bruk. Det är installatörens ansvar att systemet är lämpad för avsett bruk. Endast personer med behörighet bör installera och underhålla systemet.
Alla uppgifter med reservation för ändringar.
Bruksanvisning på svenska i original.[1].
Support
Behöver du hjälp med installation eller inkoppling? Scanna QR-koden för att läsa hela manualen.
Du hittar svar på många frågor på: www.milleteknik.se gå till din produkt för att läsa mer, hämta manualer och annan produktinformation.
Telefon: 031- 340 02 30, e-post: support@milleteknik.se.
Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.
Länk till senaste informationen
Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.
Länk till tekniska specifikationer
Du kan hjälpa oss göra bättre produkter
Med din hjälp kan vi utveckla och producera bättre produkter, fyll gärna vår kundnöjdhetsundersökning.
Om PoE från Milleteknik
Serien är framtagen för att kunna driva PoE-enheter som passersystem, övervakningskameror och annan utrustning som kan drivas med Power over Ethernet.
PoE M-switch 4p FLX M, PoE M-switch 8p FLX M och PoE M-switch 16p FLX M uppfyller 802.3at typ2 klass 4. PoE switchen är managed, dvs det går att styra switchen via dess mjukvaru-interface. Produkterna har något vi kallar “controlled charging” vilket är en säkerhetsfunktion som innebär att batterier inte laddas med mer än 4,5 A. Genom att kontrollera laddningen av batterier förlängs livslängden på batterier betydligt. Produkten har 24 V batterispänning som boostas upp till 48 V för att driva PoE-switchen. Det finns en lastutgång på moderkortet som ger 24 V, det gör att enheten kan användas för att driva andra applikationer som dörrlås, etc på den ena lastutgången. Viktigt är att noggrant beräkna belastning så att enhetens specifikationer ej överskrids. Batteribox kan anslutas för utökad reservdrifftid.
Hur PoE driver enheter kopplade till strömförsörjningen
 |
PoE kan driva exempelvis övervakningskameror, dörrmiljlöer med mera.
Enheter som skall strömmatas via PoE kopplas i portar för PoE.
Enheter som ej behöver drivas med PoE i portar för LAN kan kopplas in på switchen.
Komponentöversikt PoE FLX M
Symbol | Förklaring |
|---|---|
A | Konsoler, vändbara. |
B | Kapsling i pulverlackad plåt. |
C | Nätaggregat, (sitter under moderkort). |
D | Moderkort. |
E | Plats för batterier. |
F | PoE switch, antal kort och portar varierar med konfiguration. |
G | Kabelgenomföringar. |
Montering av konsol
Konsol är vändbar och kan monteras på två sätt. Det följer med konsoler i till enheten.
 |
Batterier - inkoppling
Schema - Inkoppling av batterier, 24 V
Batterikablage är monterat på moderkortet vid leverans. Bilder nedan visar endast hur kablage skall kopplas.
Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan.
Anslut batterikablaget till batteriet. Röd kabel på plus och svart kabel på minus.
Bryt, om möjligt, nätspänning vid inkoppling och batteribyte.
Anslut batterikablage på rätt poler. Vid felkoppling kan utrustning skadas.
Moderkort beskrivning
Anslut i denna ordning
För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning.
Nr | Förklaring |
|---|---|
1 | Anslut larm. |
2 | Anslut last. |
3 | Anslut batterier |
4 | Anslut elnät. |
På Kretskort | Förklaring |
|---|---|
D6 | Indikeringsdiod. |
JU2 | Bygel för larmstyrning. Sänker larmgräns vid bygling. |
P1:1-3 | Anslutning elnät. |
P2:1-2 | Lastutgång, + / -. |
P2:3-4 | Lastutgång, + / -. Intern anslutning till PoE-switch. |
P3:1-3 | Larmutgång, NC, CO, NO. |
P3:4-6 | Larmutgång, NC, CO, NO. |
Anslut larm på P3
Larm ansluts på plint P3
P3:1-6 | Förklaring |
|---|---|
Nätavbrottslarm | |
P3:1 | NC |
P3:2 | Com |
P3:3 | NO |
Summlarm* | |
P3:4 | NC |
P3:5 | Com |
P3:6 | NO |
Summalarm: Trasig säkring på last, trasig säkring från externt fördelningskort, trasig batterisäkring, låg batterispänning i batteridrift, ej anslutna batterier, överspänning.
Anslut last
Nummer på kretskort | Förklaring |
|---|---|
P2:1 | Anslutning för last 1 +. |
P2:2 | Anslutning för last 1 -. |
P2:3 | Anslutning för last 2 +. Intern anslutning för PoE-switch. |
P2:4 | Anslutning för last 2 -. Intern anslutning för PoE-switch. |
Maxström
Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.
Fara
Nätspänning skall vara frånkopplad vid arbete med skalade kablar. Det är installatörens ansvar att tillse att korrekt kompetens finns för inkoppling av 230 V till enheten. Maximal kabelarea är 4 mm2
Anslut elnät till moderkort med plint
För elnätskablage genom kabelgenomföringen på skåpet.
Säkra F och N med buntband.
Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.
Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.
Bokstav | Förklaring |
|---|---|
F | Fas |
N | Noll |
PE | Skyddsjord |
Anslutning elnät 230 V AC på kretskort
Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.
Styr larmgräns
Larm för låg batterispänning i batteridrift kan styras.
Larmgränsen styrs genom att ta bort eller skapa slutning på JU2.
Larm ges när batterispänningen i batteridrift sjunker under gränsen.
Säkringar
Enhet | Säkring | Typ | Förklaring |
|---|---|---|---|
Samtliga | F1 | T2,5A | Elnätssäkring |
PoE M-switch 4p FLX M | F2, F6 | T10A | Lastsäkring + |
Samtliga | F7 | T16A | Batterisäkring |
Varning för byte av säkringar (A)
Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.
Kan min PoE utökas med fler portar?
Produkt | PoE-switch installerad | Kan ytterligare PoE-switch installeras? |
|---|---|---|
PoE M-switch 4p FLX M | En fyra 4 portars PoE Switch | Nej |
Kortbeskrivning för PoE switch 4p
Nr | Förklaring |
|---|---|
1 | 4 st. RJ-45 strömmatade portar för anslutning av PoE-enheter. PoE-strömmatade. |
2 | 2 st. RJ-45 portar för data. ej PoE-strömmatade. |
A | Indikation, grön LED lyser när enhet kopplas in. Detta är endast indikering på att porten är inkopplad och inte den inkopplade enhetens status. |
Driftsättning - hur enheten skall startas
Koppla in batterier.
Anslut / slå till säkringar.
Koppla in PoE och annan last.
Skruva fast elnätskabel i plint och sätt fast plint på moderkort.
Slå till nätspänning.
Enheten fungerar normalt då indikeringsdiod på skåpluckans utsida lyser med fast grönt sken. Se frontpanel / skåplucka, för övriga statusindikationer.
Det kan ta upp till 72 timmar innan batterier är fullt laddade.
Hur mjukvara nås i PoE-switch
Hur mjukvaran nås i PoE-Switch
Det här avsnittet visar hur du loggar in på switchens konfigurationswebbsida.
För att konfiguera mjukvaran i switchen behöver åtkomsten till switchen behöver rätt IP-adress ställas in på datorn.
Åtkomst till switchens mjukvara sker genom en webbläsare, (Chrome, Edge, Firefox).
Följ stegen för att komma nå switchens inställningar.
Notera
Inställningarna som visas är inställningar för PC, (Windows 7 - Windows 11). Fönster och namn kan variera mellan olika versioner av Windows. Vi kan tyvärr inte ge support för inställningar av din dator.
Obs!
Adressen till PoE-switchen är: 192.168.2.1 och användarnamn och lösenord är: admin/admin IP-adressen i switchen är statisk (fast) och därför måste datorns IP-adress och sub-nät mask vara statiska.
Öppna inställningar och gå till Nätverk och Internet -> Avancerade nätverksinställningar. Öppna fler nätverkskortsalternativ.
Ett fönster för nätverksanslutningar dyker upp och visar alla tillgängliga nätverksanslutningar på datorn. Dubbelklicka på nätverksanslutningen du använder för att ansluta till switchen.

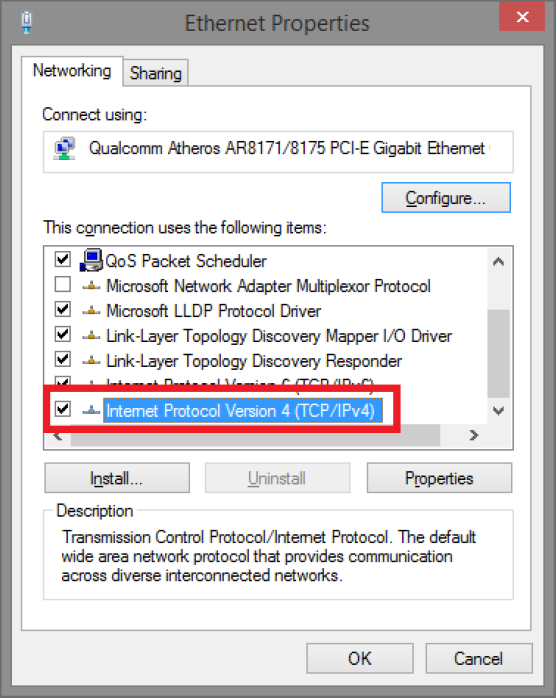

Ethernet-statusfönster dyker upp. Klicka på knappen Egenskaper som visas i figuren nedan.
Dubbelklicka på Internet Protocol Version 4 (TCP / IPv4).
Ställ in datorns IP-adress och subnätmask som visas i figuren nedan. Som standard ska produktens IP-adress vara 192.168.2.1. Du kan ställa in vilken IP-adress som helst så länge den inte är densamma med din switchs IP-adress och ligger i samma nätverkssegment med din switchs IP-adress. Tryck på OK för att tillämpa de TCP/IPv4-inställningar du just gjort. Nu kan du ansluta till din switch med en webbläsare (Chrome, Edge eller Firefox).
Anslut en RJ-45 kabel och anslut till PoE-switchen.
Logga in på Switchen
Notera
Adress till switchen (fabriksinställning): 192.168.2.1
Lösenord (fabriksinställning): admin
Starta webbläsaren på din dator.
Inloggning på PoE-switch.
Nummer
Förklaring
1
IP-adress till PoE-Swithcen: 192.168.2.1
2
Lösenord: admin
3
Apply = Ok
4
Meny i PoE-switchen
Konfiguration

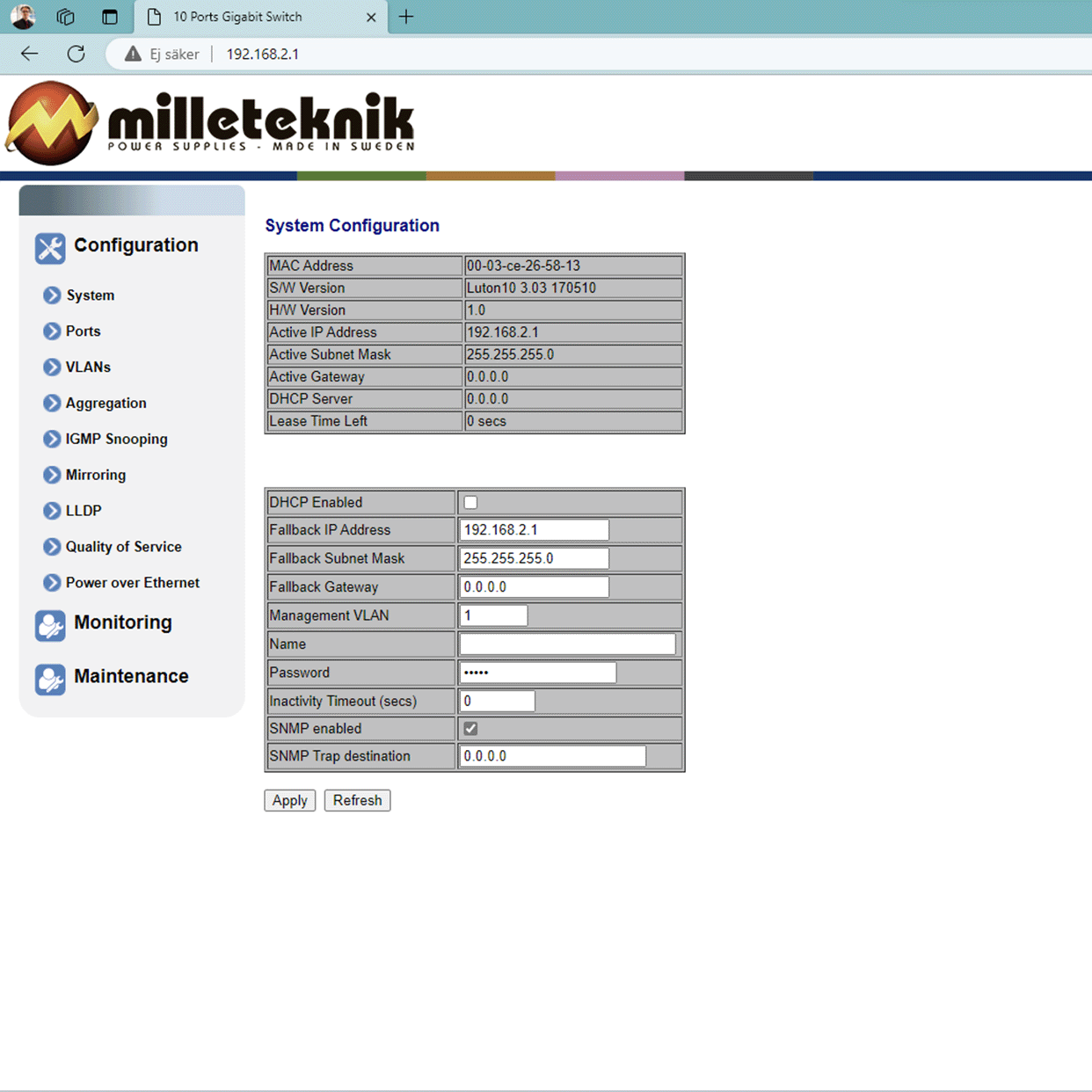

System, konfiguration
Bokstav, nummer | Förklaring |
|---|---|
A | PoE-switchens sida för systemkonfiguration |
A.1 | Kryssa i här om du skall använda DHCP, se varning nedan. |
A.2 | Ändrar det fabriksinställda lösenordet, (admin). |
A.3 | Om du har gjort några ändringar behöver du klicka på "Apply" för att spara ändringarna. |
Portar, konfiguration
Bokstav, nummer | Förklaring |
|---|---|
B | Portar |
B.1 | Denna inställning behöver normalt inte ändras. Välj hastighet på PoE-switchens portar. |
B.2 | Denna inställning behöver normalt inte ändras. |
VLAN, konfiguration
Konfiguration av Viruellt LAN.
Aggregation, konfiguration
Lastbalansering mellan portarna.
IGMP Snooping, konfiguration
Omkopplare som styr mottagningen.
Mirroring, konfiguration
Spegling av portar.
LLDP, konfiguration
Bokstav, nummer | Förklaring |
|---|---|
G | LLDP står för "Link Layer Discovery Protocol", vilket är en nätverksprotokollstandard som används för att upptäcka och kommunicera information om nätverksenheter som är anslutna till samma Ethernet-nätverk. Protokollet tillåter enheter som switchar och routrar att skicka och ta emot meddelanden som innehåller information om enheternas identifiering, kapabiliteter och anslutningstopologi. |
G.1 | RX och TX är förkortningar som används inom elektronik, kommunikation och datanätverk för att indikera riktningen av dataflödet mellan enheter. RX: Förkortningen "RX" står för "Receive" eller "Reception". Det indikerar att enheten tar emot data eller signaler från en annan enhet. När en enhet har en RX-ingång, innebär det att den är konstruerad för att ta emot data eller information från en sändande enhet. TX: Förkortningen "TX" står för "Transmit" eller "Transmission". Den indikerar att enheten sänder ut data eller signaler till en annan enhet. Om en enhet har en TX-utgång betyder det att den är utformad för att sända data eller information till en mottagande enhet. Dessa förkortningar är särskilt vanliga när det gäller datakommunikation, som till exempel i samband med nätverkskablar där det finns specifika RX- och TX-ledningar som möjliggör tvåvägskommunikation mellan enheter. |
QoS, konfiguration
Bokstav, nummer | Förklaring |
|---|---|
H | QoS ger olika nätverkstrafik olika prioritet beroende på dess vikt och krav, vilket hjälper till att säkerställa att viktiga tjänster levereras med tillräcklig bandbredd och minimal fördröjning även när nätverket är belastat. |
H.1 | Ställer om QoS är aktivt. |
PoE, konfiguration
Bokstav, nummer | Förklaring |
|---|---|
I | Power over Ehternet |
I.1 | Slår på eller av PoE-port. Glöm inte att trycka "Apply" för att spara ändringar. |
Övervakning
Statistik, översikt
Bokstav, nummer | Förklaring |
|---|---|
J | Statistik, översikt |
J.1 | Trafik per port. |
Statistik, detaljerad
Bokstav, nummer | Förklaring |
|---|---|
K | Detaljerad statistik |
K.1 | Välj port som du vill statistik för. |
IGMP status
L: Status för IGMP
LLDP statistik
M: LLDP statistik
LLDP table
N: LLDP översikt.
Ping
Bokstav, nummer | Förklaring |
|---|---|
O | Ping |
0.1 | Ange adress för att testa anslutningen och svarstiden. |
Underhåll
Omstart
Varning
Omstart görs av PoE-switch, batteribackup startas inte om. Vid omstart kommer anslutna enheter att tappa kontakten. Larm kan sättas till batteribackup, men det försvinner när PoE-switchen är igång igen.
Bokstav, nummer | Förklaring |
|---|---|
P | Omstart av PoE-switchen. |
P.1 | Välj "Yes" för att starta om switchen. |
Fabriksåterställning
Varning
Fabriksåterställning görs av PoE-switch. Batteribackup återställs inte. Vid återställning kommer anslutna enheter att tappa kontakten. Larm kan sättas till batteribackup, men det försvinner när PoE-switchen är igång igen.
Bokstav, nummer | Förklaring |
|---|---|
Q | Fabriksåterställ PoE-switchen. |
Q.1 | Välj "Yes" för att fabriksåterställa PoE-switchen. |
Ladda upp ny mjukvara
Varning
Använd enbart mjukvara du fått av Milletekniks support. Milleteknik tar inget ansvar för mjukvara eller följder som skada på enhet eller kringutrusning eller annan skada som kan uppstår av uppladdning av ej godkänd mjukvara.
Bokstav, nummer | Förklaring |
|---|---|
R | Ladda upp ny mjukvara till Switchen. |
R.1 | Navigera till datorn där du sparat filen. |
R.2 | Klicka på "Upload" för att ladda upp mjukvaran. |
Ladda och och spara konfigurationsfil
Bokstav, nummer | Förklaring | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | Ladda upp eller ner switchens konfiguration. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.1 | Välj ny konfigurationsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.2 | Ladda upp ny konfigurationsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.3 | Ladda ner konfigurationsfil till dator[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nyare windowsdatorer tillåter inte att *.cfg-filer laddas ner utan extra godkännande i webbläsaren vid nedladdning. Det kan hända att antivirusprogram rensar bort filen vid nedladdning. | |||||||||||||||||||||||||||||||||||||||||||||||||
Logga ut
T: Logga ut från switchen. Detta påverkar inte driften av switchen.
Larm som visas på skåplucka / indikeringsdiod
I normalläge visar indikeringsdioden ett fast grönt sken.
 |
Indikeringsdioden visar | Förklaring |
|---|---|
Fast grönt sken | Normaldrift. |
Fast gult sken | Nätavbrott. |
Fast rött sken | Batteri är ej anslutet / säkring har löst ut. |
Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.
Underhåll
Systemet, med undantag för batterier, är underhållsfritt vid installation i inomhusmiljö.
Batteribyte
Bryt, om möjligt, nätspänning vid batteribyte.
Koppla bort batterikablar. Notera hur batterikablar är monterade innan de avlägsnas.
Tag bort batterisäkring mellan batterier.
Sätt in fast de nya batterierna.
Anslut batterikablarna på samma sätt som tidigare.
Sätt fast batterisäkring mellan batterier.
Slå till nätspänning. Eventuellt kan indikeringsdioden lysa för låg batterispänning / nätbortfall tills batterier är laddade. Det kan ta upp till 72 timmar innan batterierna är fulladdade.
Testa systemet genom att kortvarigt koppla bort nätspänning, (= lasten skall drivas vidare av batterierna), och därefter slå till nätspänningen igen.
Produktblad - strömförsörjning / batteribackup
Produktblad
PoE
Managed PoE-switch med 4 PoE Portar.
Namn, artikelnummer och e-nummer
Namn | Artikelnummer | E-nummer |
|---|---|---|
PoE M-switch 4p FLX M | FM01N10224P01004PM | 51 728 96 |
Beskrivning
Primärswitchad fyra, åtta eller 16 portars PoE strömförsörjning med batteribackup 24 V, 30,8 W/port, med plats för två 20 Ah batteri.
Användningsområde
Strömförsörjning med reservkraft för att driva PoE-enheter som övervakningskameror och andra PoE drivna enheter. En plåt för keystonemoduler gör installationen av PoE-enheter enklare. En extra lastutgång för att driva andra 24 V applikationer.
Batterier driver, exempelvis passersystemet, vidare när elnätet går ner.
Lång livslängd, energieffektiv och support finns tillgänglig om något skulle krångla, nu eller om 10 år.
Teknisk beskrivning
Plåt för fäste av Keystone moduler.
1 GB portar.
Konstant utspänning, 24 V , oavsett batteri eller nätdrift vilket gör att hela batterikapaciteten kan utnyttjas.
För montering på vägg eller i 19" rack.
Spänning, ström och effekt
Matningsspänning: 230 V AC - 240 V AC, 47 Hz- 63 Hz.
Lastutgångar
PoE-switch kan driva last till PoE-enheter och moderkort kan driva en (1) 24 V lastutgång för att driva andra applikationer .
Larm
Larm ges för: Fördröjt nätavbrottslarm eller låg batterispänning, bortkopplade batterier, säkringsfel och överladdning av batterier.
Skydd
Skydd mot överbelastning, överspänning, övertemperatur, kortslutning och djupurladdning.
Kontrollerad laddning av batterier skyddar mot överladdning och förlänger livslängden på batterier. Batterier laddas med som mest 4,5 A.
Säkringar
Elnätssäkring: 2,5 A.
Lastsäkring: Säkring på matning till PoE-switch : 10 A. Säkring på lastutgång: 10 A.
Batterisäkring: 30 A.
Indikeringar och kommunikation
Lysdiod visar information och larm på kretskort och på kapslingens dörr.
PoE strömförsörjning kan ej kommunicera via protokoll (RS-485/I2C) mot UC.
Batteri och batterityp
Två 7 Ah, Två 14 Ah, eller två 20 Ah batterier.
Batterityp: 12 V, AGM blysyra batteri, underhållsfritt.
Reservdrifttid på batterier
Reservdrifttiden i batteridrift beror på hur stor belastning som är inkopplad på strömförsörjningen. Varierar belastningen, som vid frekvent öppning av dörrlås, sjunker tiden som batterier kan driva vidare säkerhetssystemet. För att få en uppskattning av reservdriffterser se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
Kapsling, utförande
Vikt
Namn | Nettovikt | Vikt m förp. |
|---|---|---|
PoE M-switch 4p FLX M | 7,8 kg | 8,55 kg |
Installationskrav
Enheten är avsedd för fast installation. Enheten skall installeras inomhus, miljöklass 1, omgivningstemperatur: +5°C till +40°C. Rekommenderad omgivningstemperatur är +15°C till +25°C (för optimal batterilivslängd).
Krav som produkten uppfyller
EMC: | EMC Direktivet 2014/30EU |
El: | Lågspänningsdirektivet: 2014/35/EU |
PoE: | IEEE 802.3af, IEEE 802.3at/30,8 W upp till typ2, klass 4. |
CE: | CE direktivet enligt:765/2008 |
Garanti
Utbyggbar, tillval och tillbehör
Tillverkning, livslängd, miljöpåverkan och återvinning
Tillverkad av Milleteknik i Partille, Sverige.
Länk till senaste informationen
Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.
Länk till tekniska specifikationer
Övrigt
Skillnaden på PoE, PoE+ och PoE++.
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppdateras utan föregående meddelande. |
Produktens livslängd, miljöpåverkan och återvinning
Produkten är designad och konstruerad för lång livslängd vilket minskar miljöpåverkan. Produktens livslängd (förutom slitagedelar) är beroende på, bland annat miljöfaktorer, främst omgivningstemperatur, oförutsedd belastning på komponenter som blixtnedslag, yttre åverkan, handhavandefel, med flera. Produkter återvinns genom att lämnas till närmaste återvinningsstation eller sändas åter till tillverkare. Kontakta din distributör för mer information. Kostnader som uppkommer i samband med återvinning ersätts ej.
Adress och kontaktuppgifter
Milleteknik AB |
Ögärdesvägen 8 B |
433 30 Partille |
Sverige |
031-340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
