Tarkistukset ja tämän asiakirjan painos

Tämän asiakirjan nykyinen ja viimeisin julkaistu painos on saatavilla osoitteessa www.milleteknik.se.

Tämän asiakirjan voimassaoloa ei voida taata, koska uusia painoksia julkaistaan ilman ennakkoilmoitusta.

Käyttöohjeen alkuperäiskieli: Ruotsi.

Käyttöohje, tekniset tiedot ja niiden käännökset voivat sisältää virheitä. Asentajan vastuulla on aina asentaa tuote turvallisesti.

Vaihtoehtojen yleiskatsaus NOVA

Taulu 1. Vaihtoehtojen yleiskatsaus

Tuotteen nimi

Sertifioitu nimi

Emolevy: PRO1

Emolevy PRO2:

Emolevy PRO2 v3

Emolevy: PRO3

NOVA 12V 10A FLX S

12V täyttää vaatimukset, mutta ei ole sertifioitu.

-

-

-

x

NOVA 12V 10A FLX M

-

-

-

x

NOVA 12V 10A FLX L

-

-

-

x

NOVA 24V 5A FLX S

NOVA 25 50-FLX-S

X

X

-

X

NOVA 24V 10A FLX S

NOVA 25 100-FLX-S

X

X

-

X

NOVA 24V 5A FLX M

NOVA 25 50-FLX-M

X

X

-

X

NOVA 24V 10A FLX M

NOVA 25 100-FLX-M

X

X

-

X

NOVA 24V 15A FLX M

NOVA 25 150-FLX-M

X

X

X

-

NOVA 24V 25A FLX M

NOVA 25 250-FLX-M

X

X

X

-

NOVA 24V 5A FLX L

NOVA 25 50-FLX-L

X

X

-

X

NOVA 24V 10A FLX L

NOVA 25 100-FLX-L

X

X

-

X

NOVA 24V 15A FLX L

NOVA 25 150-FLX-L

X

X

X

-

NOVA 24V 25A FLX L

NOVA 27 250-FLX-L

X

X

X

-



Lue tämä ensin!

Kortin molemmille puolille on jätettävä 100 mm vapaata tilaa. Ilmanvaihtoa ei saa peittää.

Elektroniikka, kotelosta riippumatta, on tarkoitettu käytettäväksi valvotussa sisäympäristössä. Verkkojännite tulee katkaista asennuksen ajaksi.

Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön. Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön. Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.

Kaikki tiedot voivat muuttua.

Ruotsinkieliset käyttöohjeet alkuperäisessä muodossa[1].

Tietoja sertifioitujen yksiköiden lasiputkisulakkeista

Piirilevyn kuormituslähdöissä on lasiputkisulakkeet, joiden laukaisuaika on noin 150 ms. Jos lasiputken sulake laukeaa YKSI kuorman lähtö jännitys kaatuu KAIKKIIN kuorma lähdöt 0 V:iin 150 ms:ksi.

Asentaja on vastuussa siitä, että energiapuskuria on vähintään 150 ms. järjestelmissä, jotka saavat virtaa akusta tai hyväksyvät 150 ms:n sähkökatkon.

Osaluettelo

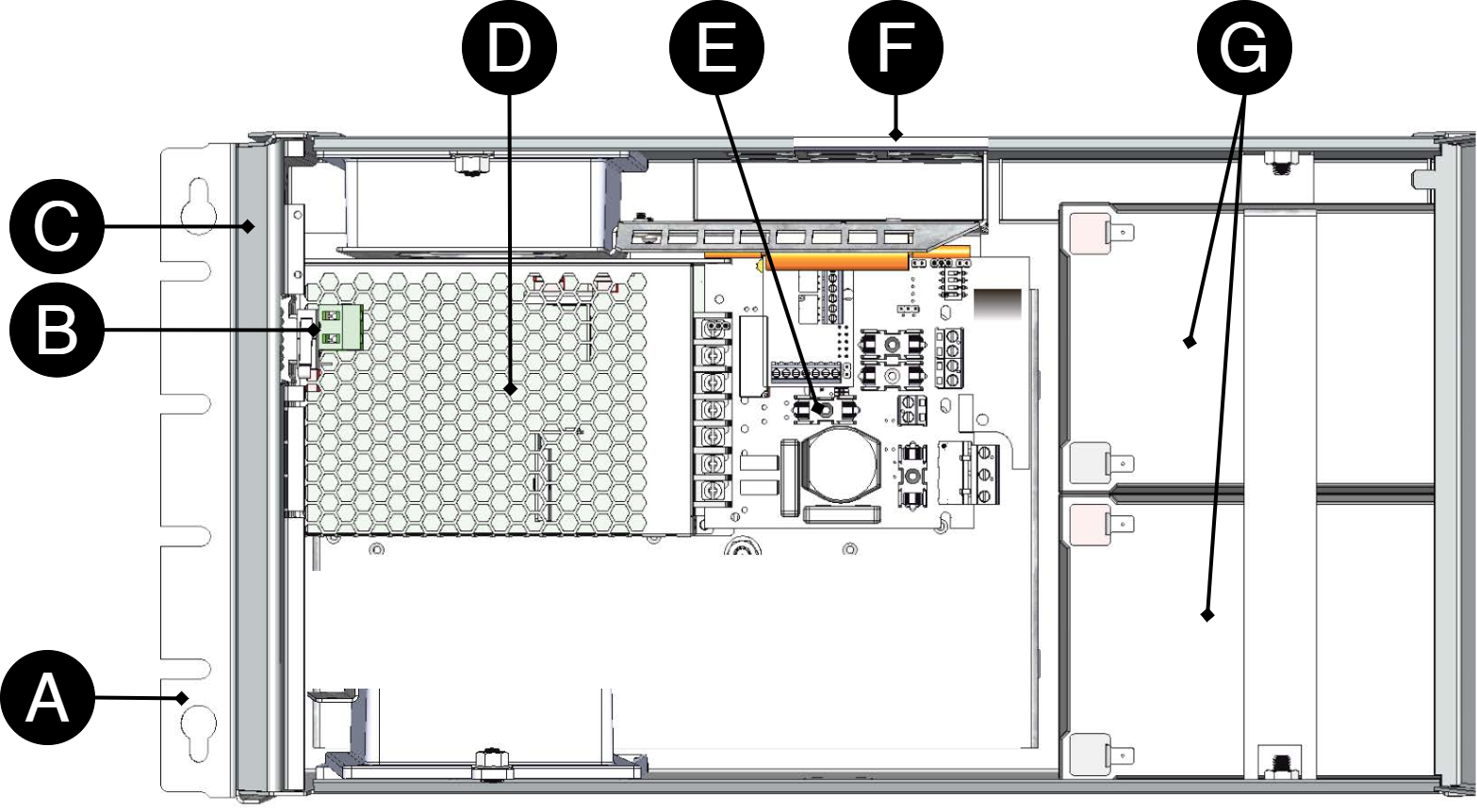

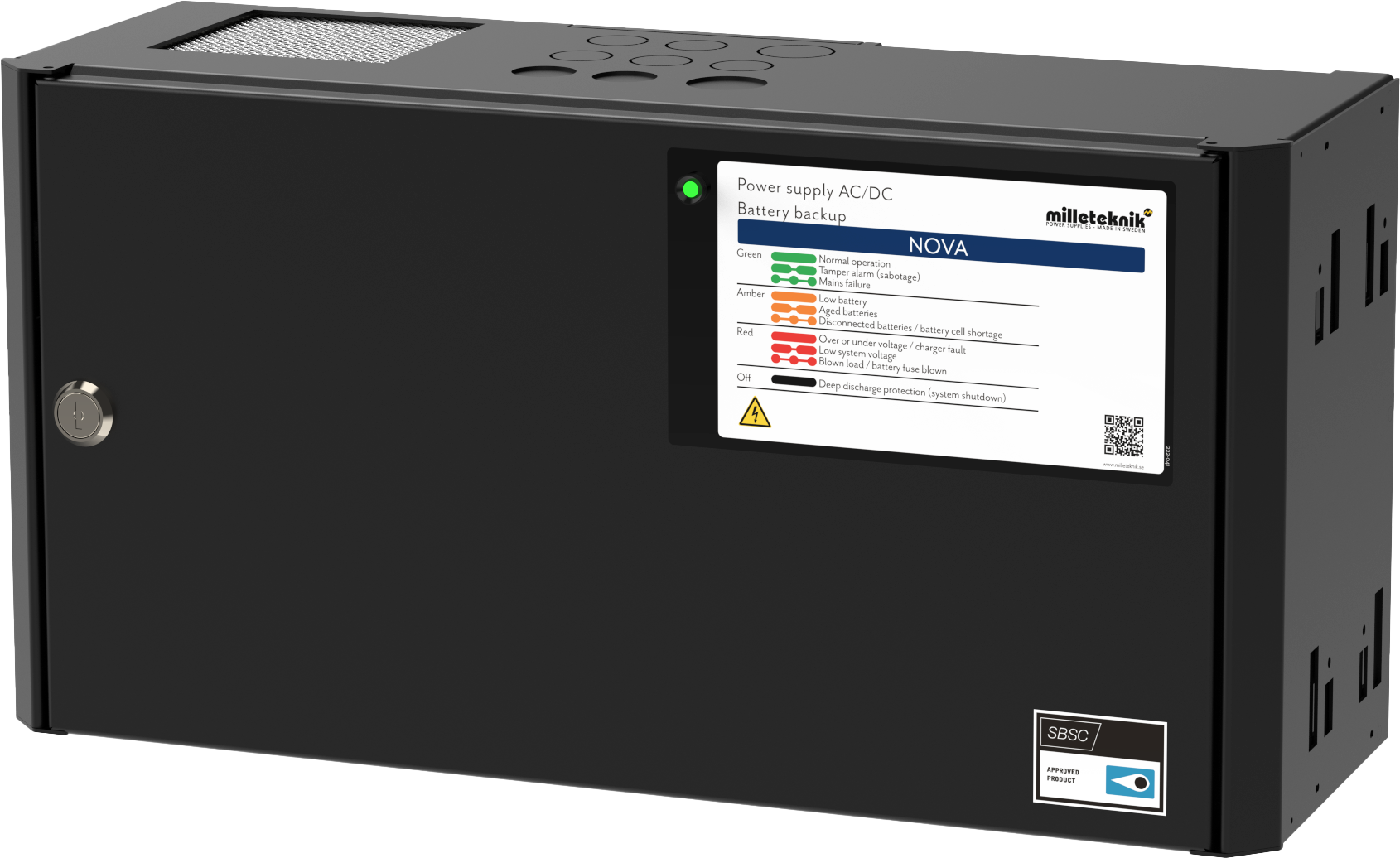

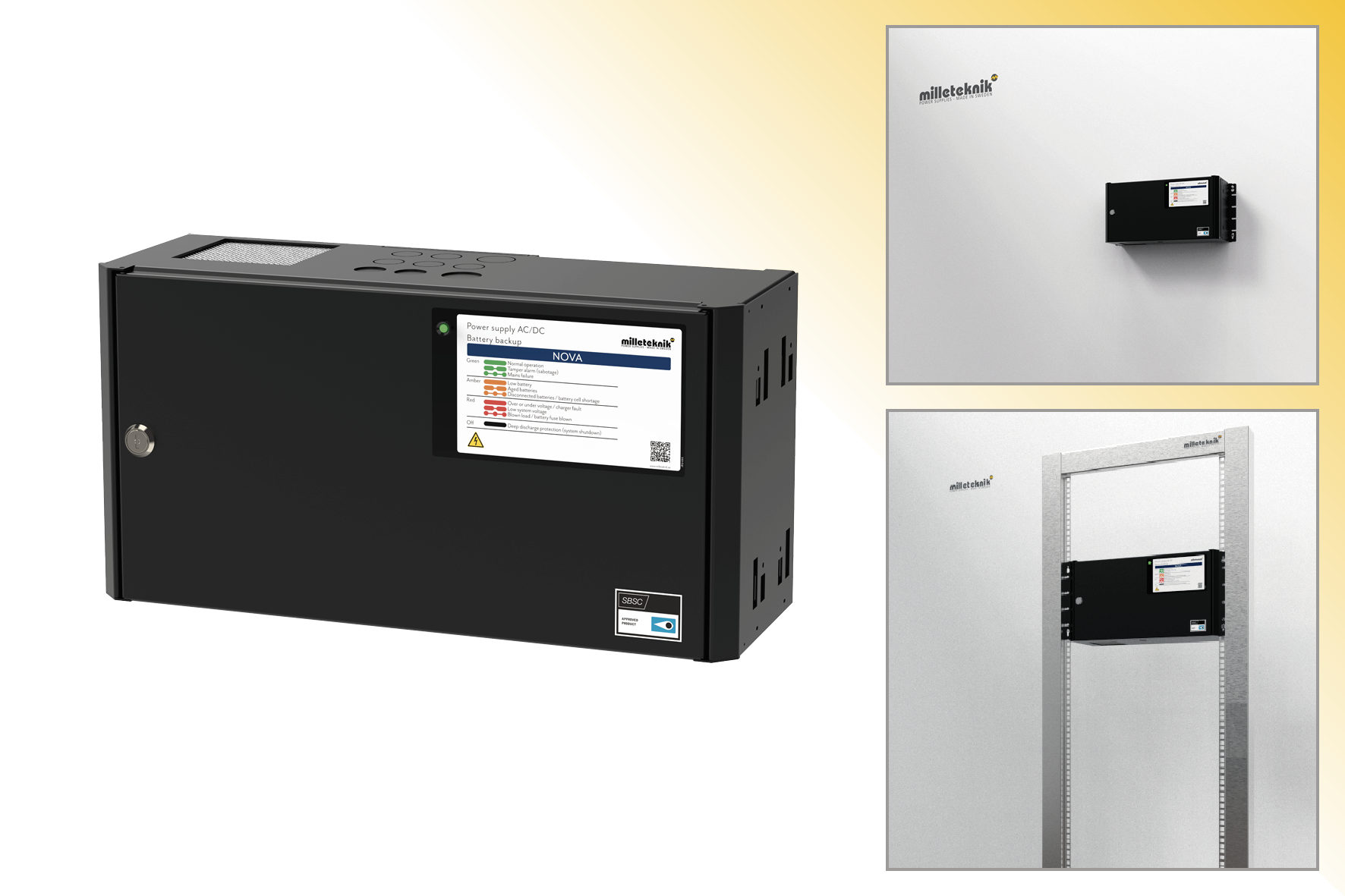

Komponenttien yleiskatsaus NOVA FLX S

Taulu 2. Komponenttien yleiskatsaus

Kirjain

Selitys

A

Kiinnike, käännettävä seinään tai 19" telineeseen asennusta varten.

B

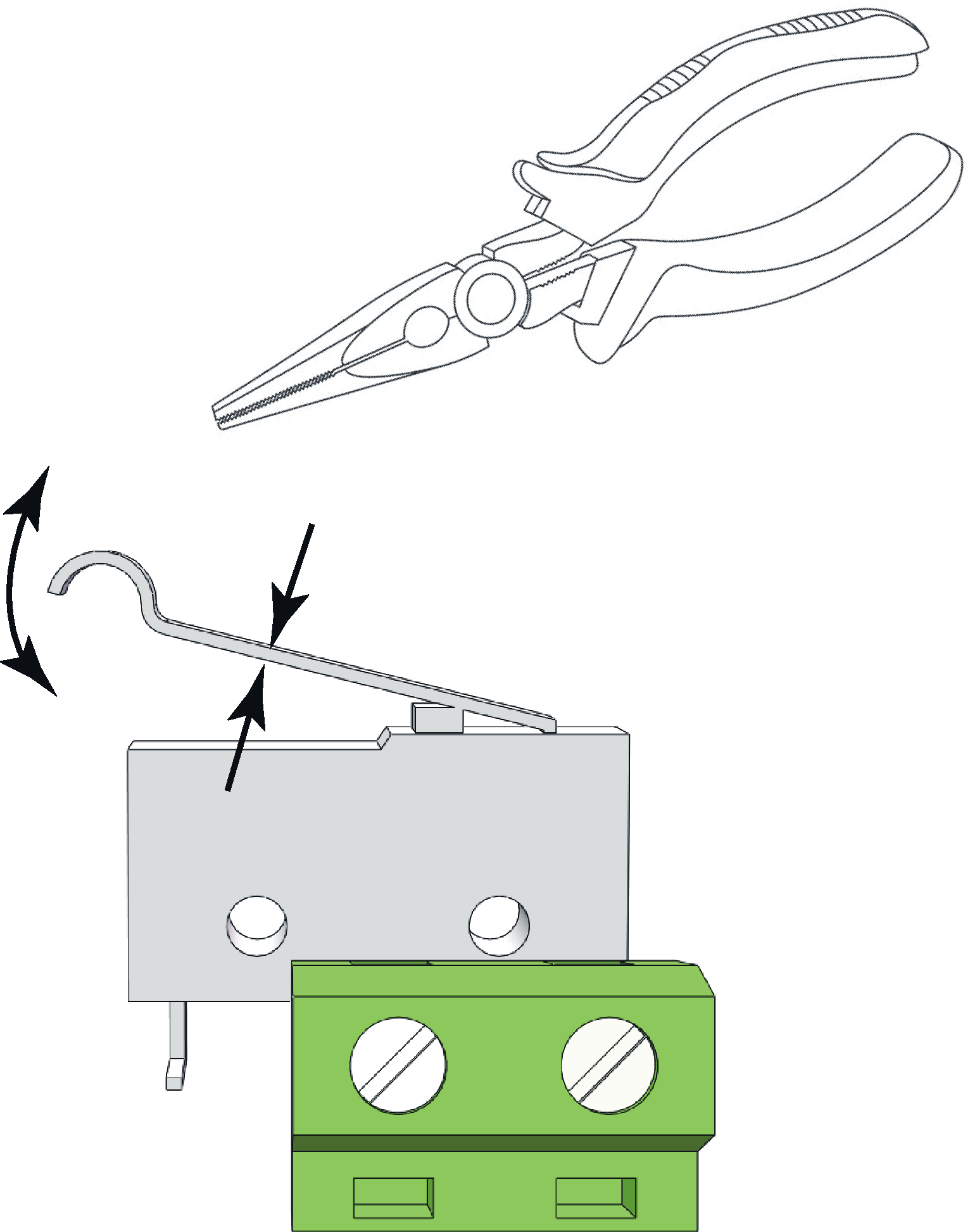

Sabotaasikosketin. Hälytysluokan 3 (SSF) täyttämiseksi sabotaasikoskettimen on oltava seinässä.

C

Kaappi jauhemaalattua levyä.

D

Virtalähde, sijainti ja tyyppi vaihtelevat kokoonpanon mukaan.

E

Emolevy.

F

Kaapeliläpiviennit.

G

Paikka akuille.



Kotelo

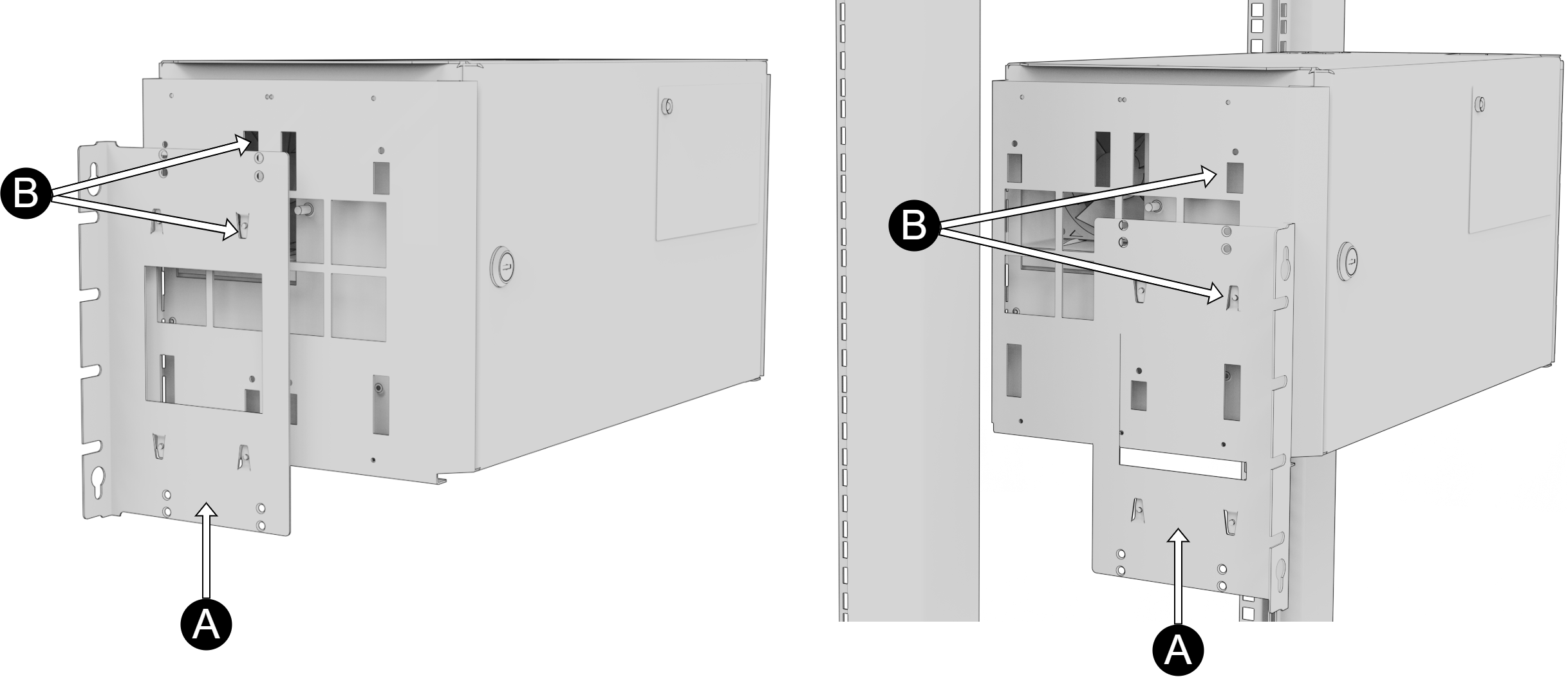

Konsoli

Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kannakkeiden tulee istua taaksepäin, seinää vasten. Kun asennat 19 tuuman telineeseen, konsolin on oltava yksikön edessä.


Ei

Selitys

A

Konsoli työnnetään sisään alhaalta ylöspäin.

B

Klipsi napsahtaa sisään, kun kiinnike on kunnolla paikallaan.

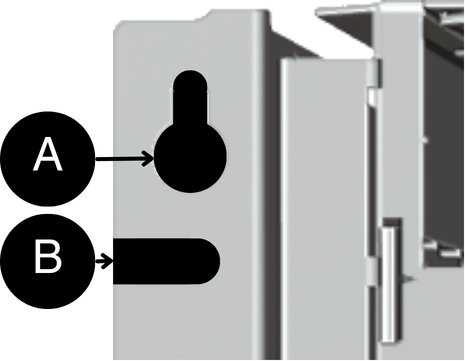

Asennus

Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.

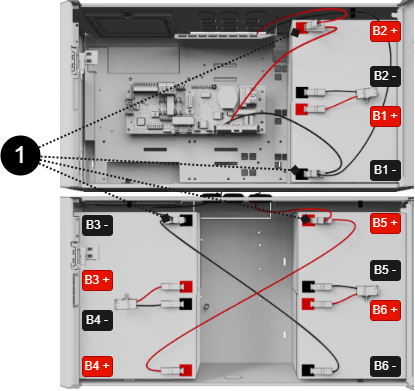

Akut – sijoitus ja kytkentä

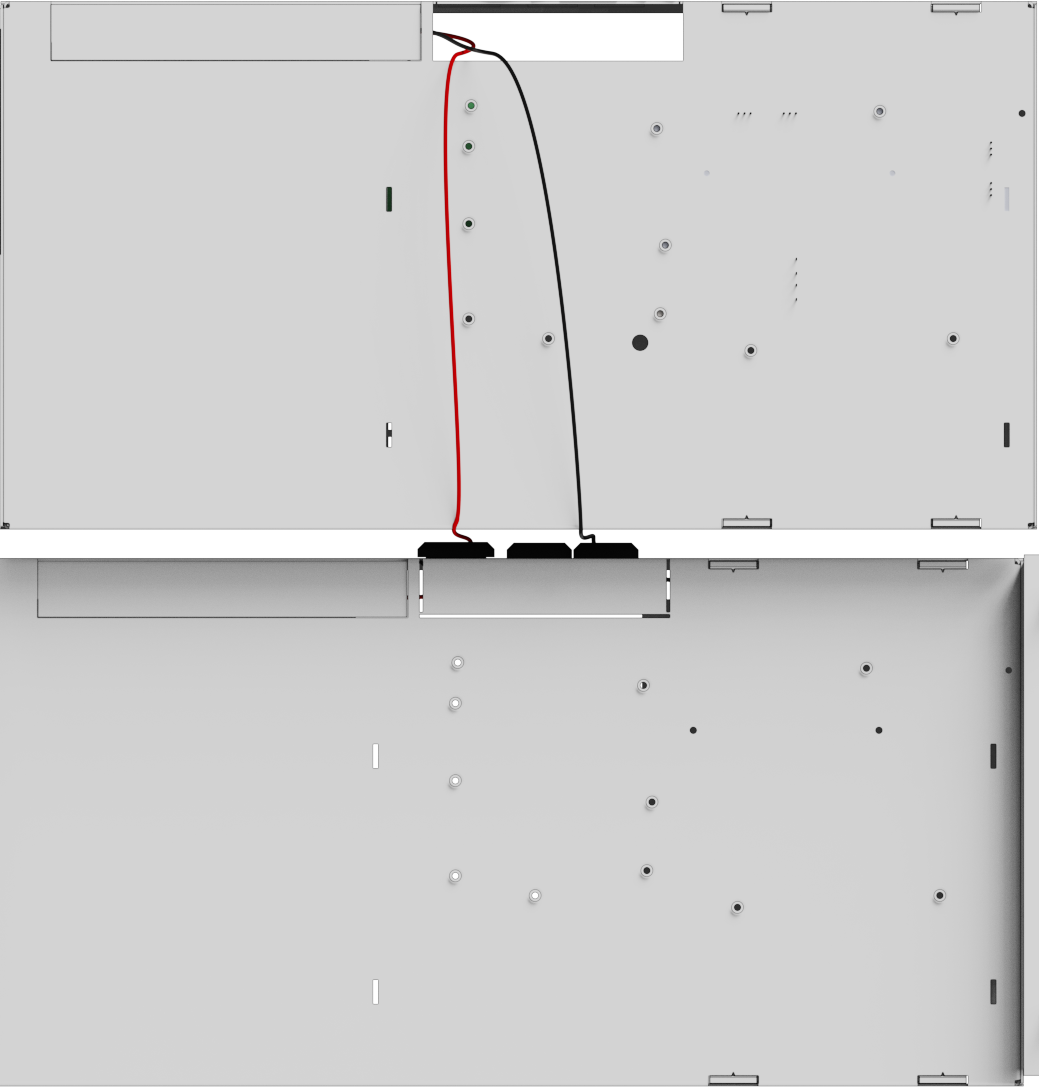

Akkujen kytkentä , 24 V

Kuva 1. Emolevyt voivat vaihdella kokoonpanosta riippuen, mutta akkujen kytkentä on sama.
Emolevyt voivat vaihdella kokoonpanosta riippuen, mutta akkujen kytkentä on sama.

Huomaa, että kortti (4) on erilainen eri kokoonpanoissa.



Nro

Selitys

1

Emolevy, vaihtelee kokoonpanon mukaan.

2

Akkukaapelit ovat emolevyllä.

3

Plusnapa akkukaapelille emolevyltä (2).

4

Miinusnapa kytketään akkuvarokkeeseen (5).

5

Akkuvaroke

6

Plusnapa kytketään akkuvarokkeeseen (5).

7

Miinusnapa akkukaapelille emolevyltä (2).

PRO3 emolevy

Emolevy - kuvaus

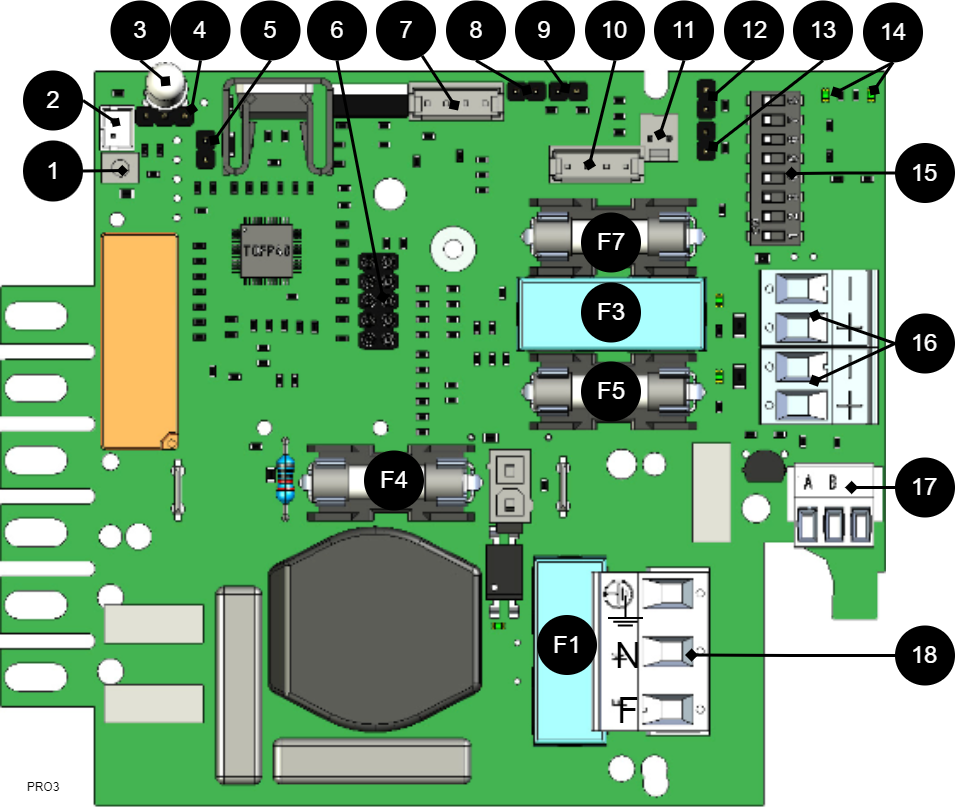

Kuva 2. PRO3
PRO3

Emolevy ohjaa laitetta ja jakaa virtaa. Katso lisätietoja teknisistä tiedoista.



Taulu 3. Piirilevyn yleiskatsaus, selitys

Nro

Piirilevyllä

Selitys

1

J24

Ohjaus virtalähteeseen.

2

J5

1=Oprio 2=ulkoinen hälytys.

3

JU1

Merkkivalo.

4

JU7

Nro käytetty.

5

J11

Palautusjumpperi, käytetään akun vaihdon yhteydessä.

6

JU6

Liitäntä relekortille / tiedonsiirrolle / laiteohjelmiston päivitykselle. Vain yksi kortti tai yhteystieto mahtuu kerrallaan.

7

J29

Liitäntä tuulettimelle.

8

J101

Liitäntä sabotaasikoskettimelle.

9

J17

Sabotaasikoskettimen liitäntä akkukotelosta.

10

J35

Nro käytössä.

11

J14

Hälytystulo ulkoiselle akkuvarokkeelle akkukotelosta.

12 ja 13

J10 ja J100

Hälytys ulkoisesta lisäkortista.

14

D18, D19

LED-valot näyttävät tiedonsiirron tilan (RS-485).

15

S3

Dip-kytkin

16

P2:1-4

Lataa lähdöt

17

P3:1-3

Tiedonsiirtoliitäntä, RS-485.

18

P1:1-3

Liitäntä sähköverkkoon.



Sulakkeet

Taulu 4. Sulakkeet päällä PRO3

Sulake

Tyyppi

Selitys

F1

T2.5A

Sähköverkon varoke

F3

T16A

Kuormavaroke 1 - (P2:2:lle)

F4

T16A

Akkuvaroke

F5

T3A-T10A*

Kuormavaroke 1+ (P2:1:lle)

F7

T3A-T10A*

Kuormavaroke 2 + (P2:3:lle)

*Varokkeen koko riippuu varmennusakun virranotosta (A).



Varoitus

Jos varoke vaihdetaan suurempaan kuin laitteen mukana toimitettu varoke, on olemassa omaisuusvahingon vaara. Varokkeen tehtävänä on suojata kytkettyä kuormaa ja sen kuormakaapeleita vaurioilta ja tulipalolta. Varoketta ei ole mahdollista vaihtaa suurempaan virranoton lisäämiseksi.

Verkkovirran liittäminen

Kytke verkkovirta emolevyyn liittimellä

Pujota virtajohdot kaapin kaapeliläpiviennin kautta.

Kiinnitä F ja N nippusiteillä.

Virtajohdot on pidettävä erillään muista kaapeleista EMC-häiriöiden välttämiseksi.

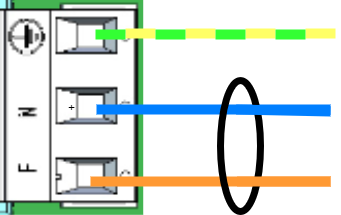

Kuva 3. Kytke verkkojännite emolevyyn
Kytke verkkojännite emolevyyn

Kytke virtajohdot liittimeen ennen kuin asetat sen takaisin emolevyyn. Kiinnitä F ja N nippusiteillä.



Taulu 5. Virtajohdon liitännät

Kirjain

Selitys

F

Vaihe

N

Nolla

Suojamaadoitus

Suojamaadoitus



Huom

Tarkasta, että piirikortin merkinnät vastaavat liittimen kaapelijärjestystä.

Yhdistä kuorma

Max virta

Maksimivirtaa ei saa ylittää. Maksimivirta on ilmoitettu laitteen tyyppikilvessä.

Lataa lähdöt SSF-sertifikaatilla

Jotta sertifikaatti olisi voimassa, vain yhtä kuormalähtöä saa käyttää.

Jos kuormalähtöjen määrän lisäämiseksi tai kuorman selektiivisyyden luomiseksi on yksi tai useampi liitäntäkortti, kuorma on kytkettävä siihen, ei emolevyyn.

Taulu 6. Lataa liitännät

Piirilevyn numero

Selitys

P2:1

Liitäntä kuormalle 1+

P2:2

Liitäntä kuormalle 1 -

P2:3

Liitäntä kuormalle 2+

P2:4

Liitäntä kuormalle 2 -



Dip-kytkin 1-8

Dip-kytkimessä on useita eri konfigurointitiloja:

Taulu 7. Dip-kytkin 1-8

Dip-kytkin

Verkko- tai akkukäytössä

Kommentti

1

Osoiteasetus ulkoista viestintää varten.

-

2

Osoiteasetus ulkoista viestintää varten

-

3

Osoiteasetus ulkoista viestintää varten

-

4

Osoiteasetus ulkoista viestintää varten

-

5

Asettaa hälytyksen sähkökatkon viiveestä

Ohjelmistossa v1.5

6

Asettaa hälytyksen sähkökatkon viiveestä

Ohjelmistossa v1.5

7

Asettaa hälytysrajan alhaiselle akkujännitteelle akkukäytössä.

Ohjelmistossa v1.5

8

Sytyttää tai sammuttaa LED-valon.

Tuleva ominaisuus ohjelmistopäivityksen kautta

8 peräkkäin

Suorita akkutesti



Ulkoisen tiedonsiirron osoiteasetus (Dip-kytkin 1-4)

Dip-kytkin S1: 1-4 asettaa osoitteita.

Taulu 8. Osoite Dip-kytkin 1-4

Dip: 1

Dip: 2

Dip: 3

Dip: 4

osoite 1

ON

OFF

OFF

OFF

Osoite 2

OFF

ON

OFF

OFF

Osoite 3

ON

ON

OFF

OFF

Osoite 4

OFF

OFF

ON

OFF

Osoite 5

ON

OFF

ON

OFF

Osoite 6

OFF

ON

ON

OFF

Osoite 7

ON

ON

ON

OFF

Osoite 8

OFF

OFF

OFF

ON

Osoite 9

ON

OFF

OFF

ON

Osoite 10

OFF

ON

OFF

ON

Osoite 11

ON

ON

OFF

ON

Osoite 12

OFF

OFF

ON

ON

Osoite 13

ON

OFF

ON

ON

Osoite 14

OFF

ON

ON

ON

Osoite 15

ON

ON

ON

ON



Verkkokatkon viive (dip 5-6)

On mahdollista siirtää aikaa, jolloin sähkökatkoshälytys tulee antaa. Käytä matriisia hälytyksen asettamiseen.

Taulu 9. Virtakatkon viive

Hälytykset sähkökatkoksista annetaan, kun:

Dip 5

Dip 6

3 sekuntia

OFF

OFF

30 minuuttia

ON

OFF

60 minuuttia

OFF

ON

240 minuuttia (4 tuntia)

ON

ON



Alhainen akun jännite (dip 7)

Dip: 7:llä on sama toiminto riippumatta siitä, onko laite verkkovirralla vai akkukäytössä tai pidetäänkö peukalointikytkintä painettuna.

Taulu 10. Alhainen akun jännite

Hälytys akun alhaisesta jännitteestä annetaan, kun

Dip 7

22,8 V*

ON

24 V

OFF

*25 % akun kapasiteetista jäljellä.



LED (dip 8)

LED/akkutesti syttyy aina kun luukku on auki.

Dip-kytkin 8=ON sammuttaa LEDin.

Dip-kytkin 8=OFF sytyttää LEDin.

Huomautus

Sertifioidut laitteet:

SSF-1014:n noudattamiseksi hälytysluokkaan 4 asti oven LED-valon on oltava sammutettuna (Dip-kytkin 8 asentoon ON).

Akkutesti (dip 8)

Akkutestin suorittamiseksi 8:n on vaihdettava tilaa ja viiden sekunnin on kuluttava ennen testin aloittamista.

  • Jos dip 8 alkuperäisessä tilassa on päällä OFF vaihda sitten dip 8 asentoon: ON (odota 5 sekuntia) ja vaihda sitten takaisin asentoon OFF.

  • Jos dip 8 alkuperäisessä tilassa on päällä ON vaihda sitten dip 8 asentoon: OFF (odota 5 sekuntia) ja vaihda sitten takaisin asentoon ON.

Tämä aktivoi akkutestin 3-8 sekunnin kuluttua. Akkutesti kestää noin 6 sekuntia ja sitten LED vilkkuu nopeasti keltaisena. Vanhentuneen akun hälytykset saattavat näkyä akkutestin aikana.

Nollaa dip 8 vasta, kun testi on valmis.

Käynnistä uudelleen vahvistaaksesi osoitteen, akun ja hälytysasetusten muutokset vanhemman järjestelmän

Kun dip-kytkin on asetettu eri parametreille, laitteen ohjelmisto on käynnistettävä uudelleen. Tämä on tarkoitettu uusien asetusten lukemista varten ja niiden voimaantuloa varten.

Tärkeää

Uudelleenkäynnistys tämän menettelyn mukaisesti katkeaa ei lähtöjännite.

Laiteohjelmiston uudelleenkäynnistys tehdään hyppyjälki J11 (PRO3)

Tärkeää

Uudelleenkäynnistys on tehtävä aina, kun laitteeseen tehdään muutos.

Tietojen palautus akun vaihdon jälkeen - PRO3

Pariston vaihdon jälkeen laitteen tulee mitata uusien akkujen kapasiteetti ja tyhjentää aiemmin asetettu akkukapasiteetti. Hälytys poistuu, mutta tilastot säilyvät muistissa.

  • Aseta siltaus J11:een ja irrota siltaus J11:stä

Vaiheen suorittamisen jälkeen akun kapasiteetti tyhjenee kortin muistista ja on valmis lukemaan uuden akun kapasiteetin.

Tämä toimenpide on tehtävä joka kerta, kun paristot vaihdetaan tai kun akkukoteloa kytketään.

Huomautus akkujen testaamisesta

Käynnistettäessä kestää 72 tuntia ennen kuin järjestelmä suorittaa akkutestejä. Tällä varmistetaan akkujen täyteen latautuminen ja keskiarvojen/historian kerääminen vähintään 72 tunnin ajalta. Sen jälkeen akuille tehdään neljän tunnin välein pätevä kennotesti.

Huomaa, kun käynnistät oikosuljetuilla akuilla

Huippuvirta käynnistyksen yhteydessä oikosuljetuilla akuilla: Jopa 30 A pp 200 ms:n ajan. Noudata aina käynnistysohjeita.

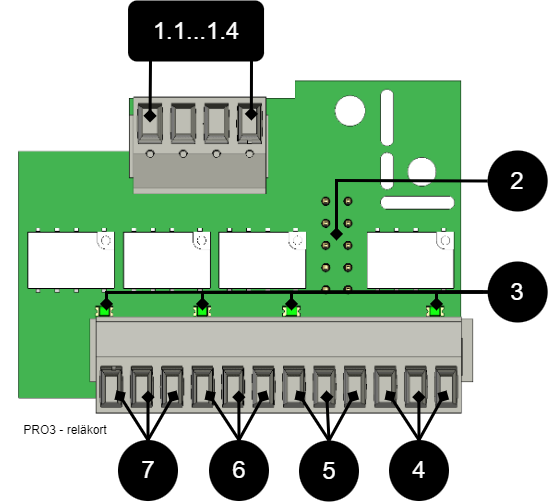

Kortin kuvaus - Relekortti NOVA-sarja (PRO3)

Relekortti - kuvaus, liitännät ja hälytyslähdöt.

  • Kaikkien vikahälytysreleiden on oltava vedetyssä tilassa. Tarkista, että CO:n ja NC:n välillä on yhteys. Aseta mittauslaite jatkuvuusmittaukseen ja testin päättämiseen. Tämän pitäisi sitten olla merkki oikosulusta.

  • Kaikki releet ovat normaalisti jännitteisiä ja antavat hälytyksen, kun ne ovat jännitteettömät.


Nro

Terminaali nro

Rele on normaalisti jännitteinen

Hälytyksen tyyppi tai selitys

1.1...1.4

P4:1

-

GND, Maa

P4:2

-

RX

P4:3

-

TX

P4:4

-

+5V

2

JU5

-

Liitäntä emolevyyn.

3

D2-D6

-

Merkkivalo, palaa vihreänä, kun OK.

4

P5:10-12

NC, COM, NO

Hälytys peukalokytkimestä (valinnainen NEO:lle ja EN54:lle).

5

P5:7-9

NC, COM, NO

Matala järjestelmäjännite.

6

P5:4-6

NC, COM, NO

Hälytys sulakkeen viasta, laturivian ylijännite, laturivian alijännite, akku ei ole kytkettynä, akun jännite alhainen verkkokatkon varalta ja vanhentunut akku*.

*Vain NOVA.

7

P5:1-3

NC, COM, NO

Sähkökatkon hälytys.

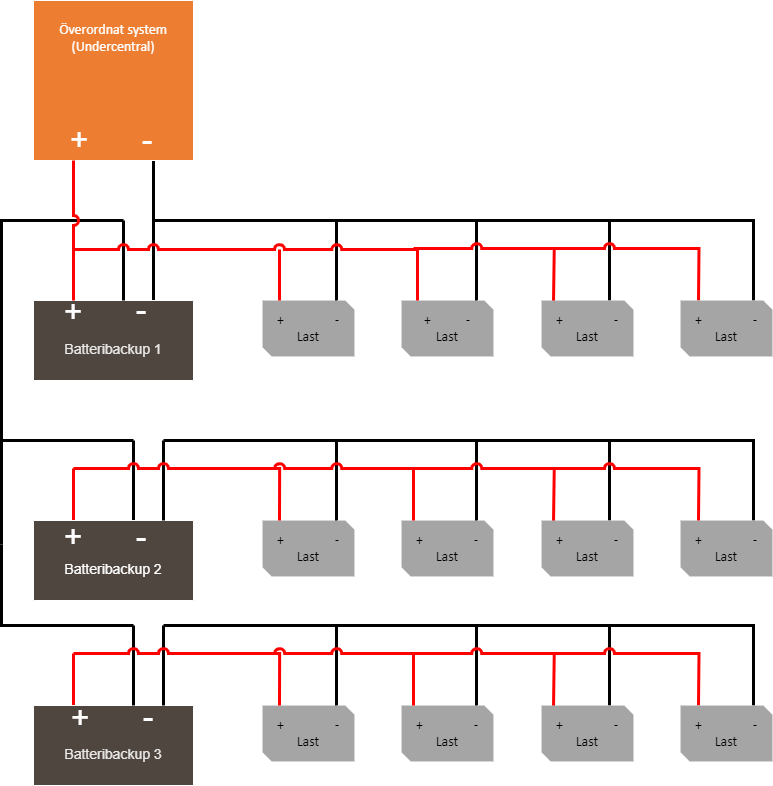

Useita laitteita yhteen pääjärjestelmään

Useiden yksiköiden kytkemiseksi pääjärjestelmään useiden varmennusakkujen välinen kuorma-miinus on kytkettävä yhteen.


Käyttöönotto – laitteen käynnistäminen

  1. [sv] Koppla in batterier.

  2. [sv] Anslut / slå till säkringar.

  3. [sv] Koppla in last, larm och ev. andra anslutningar.

  4. [sv] Skruva fast elnätkabel i plint och sätt fast plint på moderkort.

  5. [sv] Slå till nätspänning.

Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkivalo palaa vihreänä. Katso etupaneelin / kaapin oven muut tilailmaisut.

Akkujen lataaminen täyteen voi kestää jopa 72 tuntia.

Järjestelmätesti

Testaa kytketty laite suorittamalla järjestelmätesti sen jälkeen käyttöönotto.

  • Kytke tuleva verkkojännite päälle.

  • Kaapin oven ulkopuolella oleva LED palaa tasaisena vihreänä. Katkaise verkkojännite varmistaaksesi, että laite toimii akkukäytössä ja hälytyksessä.

  • Kaapin oven LED vilkkuu, katso hälytystyyppi paneelista.

  • Kytke sisääntuleva verkkojännite, kaapin oven ulkopuolella oleva LED palaa tasaisena vihreänä. Normaali operaatio.

Elpyminen

Nollaa laite katkaisemalla laitteen virta kokonaan.

Irrota akkukaapelit ja verkkojännite ja kytke uudelleen 5 sekunnin kuluttua.

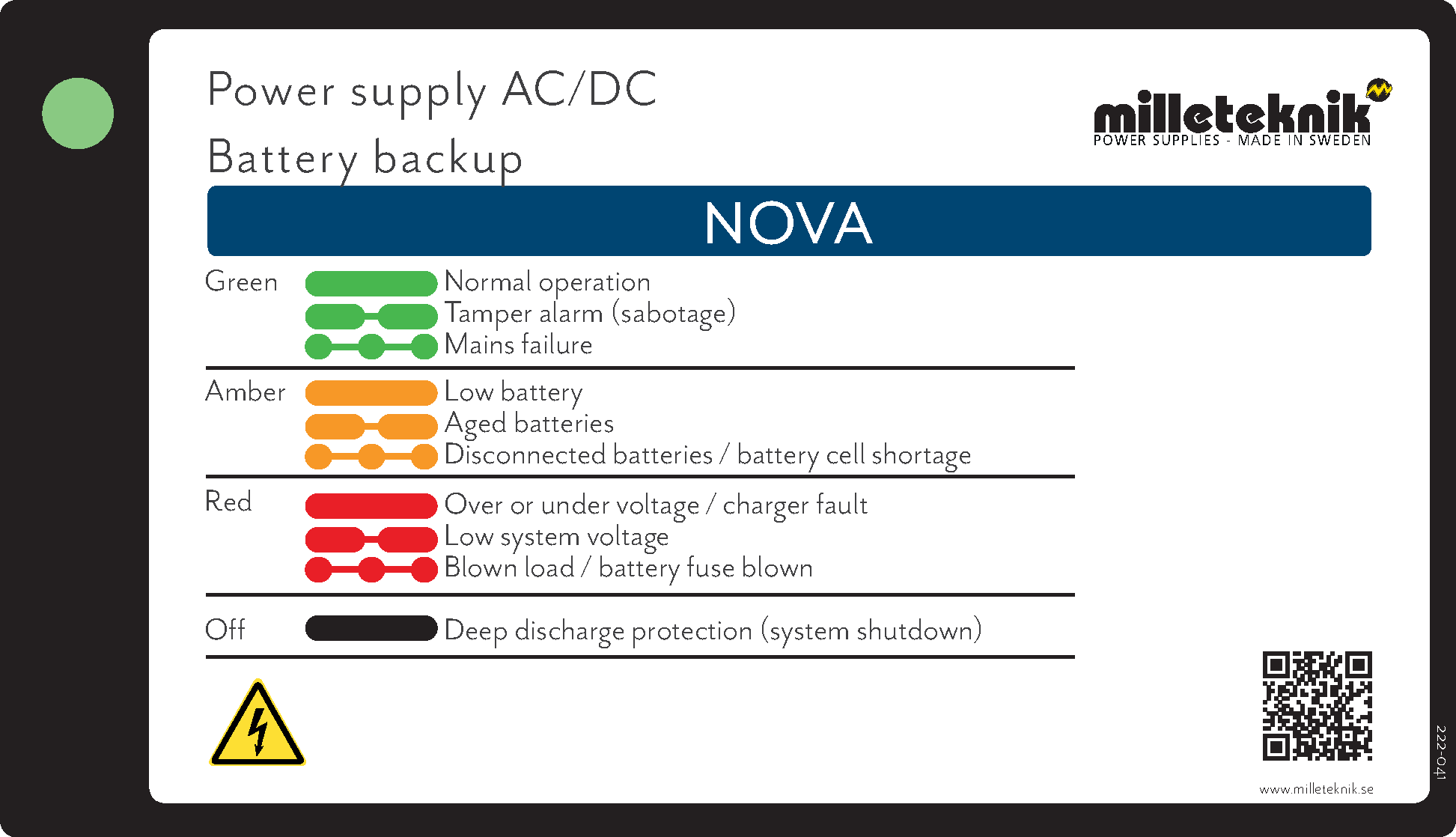

Hälytys näkyy kaapin ovi / indikaattoridiodi

Normaalitilassa merkkivalo palaa tasaisesti vihreänä.

222-041_2019.ai

Merkkivalo näyttää

Selitys

Vihreä valo

Normaalikäyttö.

Hitaasti vilkkuva vihreä

Sabotaasihälytys.

Nopeasti vilkkuva vihreä

Sähkökatkohälytys.

Keltainen valo

Alhainen akkujännite.

Hitaasti vilkkuva keltainen

Vanhentuneet akut.

Nopeasti vilkkuva keltainen

Irtikytketyt akut / akun oikosulku.

Punainen valo

Yli- tai alijännite tai laturivika.

Hitaasti vilkkuva punainen

Alhainen järjestelmäjännite.

Nopeasti vilkkuva punainen

Kuormavaroke lauennut / akkuvaroke lauennut.

Musta / sammunut

Syväpurkaussuojaus aktivoitunut. (Laite on sammunut.)

Kun järjestelmä on otettu käyttöön: Jos merkkivalo ei pala, syväpurkaussuojaus on käynnistynyt.

Sabotaasikoskettimen säätö

SABK_PLIERS_INSTRUCTION.eps

Kun kaapin ovi on kiinni, sabotaasikoskettimen vivun on oltava kiinni-asennossa (kiinni). Jos saadaan hälytys (”peukalointihälytys” / hälytys alakeskukseen), vipua on ehkä säädettävä.

Vipua säädetään seuraavasti:

  1. Purista pihdeillä vivun keskeltä.

  2. Säädä vipu varovasti haluttuun suuntaan (ylös/alas).

  3. Tarkista sulkemalla ovi. Kun kosketin sulkeutuu, kuuluu naksahdus.

Huomautus

Sabotaasikosketin ei saa hälyttää, kun ovi on kiinni ja lukittu.

Kunnossapito

Järjestelmä on tuuletinta ja akkuja lukuun ottamatta huoltovapaa, kun se on asennettu sisätiloihin.

Tarkista tuuletin vuosittain. Tuulettimen tulee pyöriä tasaisesti ilman melua. Puhdista tuuletin pölystä ja liasta. Tuuletin on vaihdettava, jos se ei pyöri tasaisesti tai on niin likainen, ettei sitä saada täysin puhtaaksi. Jos tuuletin ei toimi hyvin, ilmavirta laitteessa estyy, jolloin lämpötila kotelossa nousee. Tämä voi johtaa akun kapasiteetin heikkenemiseen ja akun vaihtovälin merkittävään lyhenemiseen.

Paristot

Akut tuottavat sähköä kemiallisen prosessin kautta, jolloin kapasiteetti heikkenee luonnollisesti. Suurin tekijä akun käyttöiässä on lämpötila. Mitä korkeampi lämpötila, sitä lyhyempi akun käyttöikä. Akun valmistuspäivämäärä ja käyttöikä (akun valmistajan ilmoittamana). Ihanteellinen lämpötila on 20 °C sekä käytössä että varastoinnissa. Korkeampi ympäristön lämpötila lyhentää käyttöikää huomattavasti. Siten todellinen käyttöikä vaihtelee käytettäessä. Paristot tulee vaihtaa tämän jälkeen puoli määritetty (akun valmistajan) käyttöikä turvallista käyttöä varten. Varapariston valmistajan kautta ostettujen paristojen käyttöikä (pariston valmistajalta) on 10-12 vuotta ja suositeltu vaihtoaika 5-6 vuoden kuluttua.


Akun vaihto

  • • Jos mahdollista, katkaise verkkojännite akkuja vaihtaessasi.

  • • Irrota akkukaapelit. Huomaa, miten akkukaapelit on kiinnitetty ennen niiden irrottamista.

  • • Poista akkuvaroke akkujen välistä.

  • • Kiinnitä uudet akut.

  • • Kytke akkukaapelit samalla tavalla kuin aiemmin.

  • • Kiinnitä akkuvaroke akkujen väliin.

  • • Kytke verkkojännite päälle. Alhaisen akkujännitteen/sähkökatkoksen merkkivalo voi palaa, kunnes akut on ladattu. Voi kestää jopa 72 tuntia ennen kuin akut on täysin ladattu.

  • • Testaa järjestelmä katkaisemalla verkkojännite lyhyeksi ajaksi (= kuorman pitäisi edelleen toimia akuilla) ja kytkemällä verkkojännite sitten uudelleen.

Oletko vaihtanut akun kokoa? Älä sitten unohda muuttaa akun kapasiteettia, katso Akun kapasiteetin asetus, Dip-kytkin 5-7Akun kapasiteetin asetus, Dip-kytkin 5-7

Akkujen kierrätys

Kaikki akut on kierrätettävä. Palauta valmistajalle tai vie kierrätysasemalle.

soptunna_atervinning.ai

NOVA tuoteseloste

SSF1014 sertifioitu akun varmuuskopiointi viestinnällä

Kuva 4. NOVA FLX S
NOVA FLX S

NOVA FLX S asennetaan seinälle tai 19" telineeseen.



Tekniset tiedot

Näitä teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Nimi ja tuotenumero

Nimi

Tuotenumero

E-numero

NOVA 24V 5 A FLX S

FS01P30024P050-SSF

52 135 62

NOVA 24V 10A FLX S

FS01P30024P100-SSF

52 135 63

Jos NOVA FLX

NOVA FLX käytetään pääasiassa turvajärjestelmissä, joissa vaaditaan standardin SSF 1014 mukaisesti hyväksytty varmennusakku tai joissa vaatimukset ovat korkeammat. Vaatimukset, kuten parempi joustavuus, enemmän hälytystoimintoja, pidemmät varakäyntiajat tai missä varmennusakun on kestettävä suurempia kuormia.

NOVA-sarja on järjestelmäsertifioitu standardin SSF1014 mukaisesti, samoin kuin suurin osa Ruotsin markkinoilla olevista järjestelmistä. Milleteknikillä on myyntioikeus kahteen erilaiseen järjestelmään Ruotsin markkinoilla; Sentrion NOVA -sarjassa on tiedonsiirto RS485:n kautta Sentrion S4:ään, S4 DUO:on ja CISS:ään. Integra. MOVEO-sarjan (lisävaruste) lisäksi on RS232-tiedonsiirto Integra MOVEO:n ja MOVEO XL:n kanssa.

Joustavuus

NOVA FLX S:ssä voi olla ylimääräinen akkulaatikko. NOVA FLX M ja NOVA FLX L 1-4 ylimääräisellä akkukotelolla*. NOVA FLX M ja NOVA FLX L akkuhyllyillä 19" telineessä*. *Akkukotelot ja hyllyt on kytketty 9-napaisella liittimellä. Akkukoteloon mahtuu jopa 2 kpl. 45 Ah akut per akkulaatikko. Akkuhyllyissä on tilaa 2 kpl:lle. 45 Ah akut (Medium) ja jopa 2 kpl. 150 Ah akut (suuret) per akkuhylly.

Kiinteä asennus

Tuote on tarkoitettu kiinteään asennukseen. Asennus tulee teettää valtuutetulla asentajalla.

Käyttöalue

NOVA FLX käytetään enimmäkseen: Kulunvalvontajärjestelmä, murtohälyttimet (integroidut turvajärjestelmät) julkisissa ympäristöissä, kuten kouluissa, toimistoissa ja liikekiinteistöissä.

Katso asennusvideo


https://www.milleteknik.se/nova-24-v-5-a-10-a-flx-s/

Määräykset ja sertifioinnit

Standardit, jotka tuotteet täyttävät ja jotka on hyväksytty

Taulu 11. SBF

SBF 110:8



Taulu 12. SSF

SSF1014 Hälytysluokka 1-4 (murtohälytys).

SSF1014, numero 5.



Taulu 13. Todistus ja todistuksen numero

Sertifikaatin numero, SBSC

Nimitys SBSC

nro 18-246

NOVA 27 250-FLX, NOVA 27 150-FLX, NOVA 27 100-FLX, NOVA 27 50-FLX, NOVA 13 100-FLX, NOVA 27 100-XS2, NOVA 27 50-XS2, NOVA 27 30-XS2, NOVA 13 100-XS2, NOVA 13 50-XS2

nro 20-117

NOVA 27 50-FLX S • NOVA 27 100-FLX S • NOVA 27 50-FLX M • NOVA 27 100-FLX M • NOVA 27 150-FLX M • NOVA 27 250-FLX M • NOVA 27 50-FLX L • NOVA 27 100-FLX L • NOVA 27 150-FLX L • NOVA 27 250-FLX L Unison Facility Cabinet



Määräykset ja sertifioinnit

EMC:

EMC-direktiivi 2014/30EU

CE:

CE-direktiivi 765/2008

Päästö:

EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001

soptunna_atervinning.ai

Varakäyttöajat, pistorasia ja kuorman lähtöteho

Akkujen latausvirta ja akun kapasiteetti

Yksikkö lukee kytketyn järjestelmän kuormituksen ja lataa akut virtalähteestä käytettävissä olevalla jäännösteholla. Laite suorittaa päteviä* akkutestejä ja ilmoittaa, kun paristot on vaihdettava. Akut ladataan hellävaraisesti niiden käyttöiän pidentämiseksi ja niissä on suojaus ylilataukselta.

12 V / 24 V

Akkujen maksimilatausvirta

NOVA FLX S

4 A

Akkuvarmistuksessa on ohjattu lataus** (ohjattu lataus), joka estää akkujen ylilataamisen ja pidentää merkittävästi niiden käyttöikää. NOVA-sarjaa tulee käyttää AGM-akkujen kanssa.

Taulu 14. Akun kapasiteetti 24 V yksiköissä

24 V

Akun kapasiteetti

Max akun kapasiteetti 1 akkukotelolla

Maksimi akun kapasiteetti 2 akkukotelolla

Max akun kapasiteetti 3 akkukotelolla

Max akun kapasiteetti 4 akkukotelolla

NOVA FLX S, 24 V

14 Ah (2 x 14 Ah)

42 Ah (6 x 14 Ah

70 Ah (8 x 14 Ah)

Nro mahdollista.

Nro mahdollista.



*Akkutesti suoritetaan tehovastuksella ja yksikkö on testattu ja sertifioitu yhdessä UPLUS 10+ Design life AGM-akkujen kanssa SSF1014:n mukaisesti. Juuri näitä paristoja on käytettävä sertifikaatin ylläpitämiseksi.

** Ohjattu lataus tarkoittaa, että kun akut on ladattu täyteen, ne kytketään sähköisesti irti valmiustilaan enintään 20 päiväksi tai kun akut ovat saavuttaneet 26,7 V (24 V). Puramalla akut ja lataamalla niitä jatkuvasti (sen sijaan, että niitä koskaan käyttäisi), järjestelmä pidentää akun käyttöikää jopa 50 %. Akut kytkeytyvät automaattisesti alle 50 mikrosekunnissa.

Virtalähde NOVA FLX

NOVA 24V 5A FLX S

Yksikkö ilman akkukoteloa

Yksikkö kanssa

1 akkulaatikko

Yksikkö kanssa

2 akkulaatikkoa

Akku

2 kpl 14 Ah

6 kpl 14 Ah

10 kpl 14 Ah

Max akun kapasiteetti

14 Ah

42 Ah

70 Ah

Mukaan. SSF1014, Hälytysluokka 1-2

1,1 A

3,4 A

5,7 A

Mukaan. SSF1014, Hälytysluokka 3-4

0,45A

1,4 A

2,3 A

Imax A (max purkausvirta)

5 A

5 A

5 A

Imax b (maksimi latausvirta)

5 A

5 A

5 A

Imin on aina 0 A.

Nro ole varmaa, että kaikki laitteet ovat sertifioituja, katso laitteen sertifikaatti.

NOVA 24V 10A FLX S

Yksikkö ilman akkukoteloa

Yksikkö kanssa

1 akkulaatikko

Yksikkö kanssa

2 akkulaatikkoa

Akku

2 kpl 14 Ah

6 kpl 14 Ah

10 kpl 14 Ah

Max akun kapasiteetti

14 Ah

42 Ah

70 Ah

Mukaan. SSF1014, Hälytysluokka 1-2

1,1 A

3,4 A

5,7 A

Mukaan. SSF1014, Hälytysluokka 3-4

0,45A

1,4 A

2,3 A

Imax A (max purkausvirta)

10 A

10 A

10 A

Imax b (maksimi latausvirta)

10 A

10 A

10 A

Imin on aina 0 A.

Nro ole varmaa, että kaikki laitteet ovat sertifioituja, katso laitteen sertifikaatti.

Sallittu keskimääräinen kuormitus standardin SSF1014 mukaan Hälytysluokka 1-4:

Taulu 15. NOVA 24 V FLX S

Sallittu keskimääräinen kuormitus standardin SSF1014 mukaan Hälytysluokka 1-3:

NOVA 24V 5A FLX S

NOVA 24V 10A FLX A

FLX S, ilman akkukoteloa hälytysluokan 1-2 / hälytysluokan 3 mukaan:

1,1 A / 0,45 A

1,1 A / 0,45 A

Sisältää 1 kpl. Akkukotelo FLX S, hälytysluokan 1-2 / hälytysluokan 3 mukaan:

3,4 A / 1,4 A

3,4 A / 1,4 A

Sisältää 2 kpl. Akkukotelo FLX S, hälytysluokan 1-2 / hälytysluokan 3 mukaan:

-

5,7 A / 2,3 A



Varaa käyttöajat eri hälytysluokille - yleiskatsaus

Hälytysluokka

Varakäyttöaika sähkökatkon sattuessa

Akkujen lataustuntien enimmäismäärä (80 %)

EN54-4

-

24 h

SBF110:8

30 h + 10 min

24 h

EN50131-6 luokka 1-2

12 h

72 h

EN50131-6 luokka 3

24 h

24 h

SSF1014 Hälytysluokka 1/2

12 h

72 h

SSF1014 Hälytysluokka 3/4

30 h (kaupungeissa) / 60 h (taajamissa)

24 h

Taulukossa on esitetty varakäyttöaika ja akun latausvaatimukset eri hälytysluokille.

Piirilevy – Tekniset tiedot

Tekniset tiedot, emolevy: PRO 3

Tiedot

Selitys

Kortin nimi:

PRO 3.

Tuotteen Kuvaus

Emolevy akkuvarmistuksessa edistyneillä toiminnoilla ja tiedonsiirrolla huippujärjestelmien kanssa.

Oma kulutus, relekortilla

Alle 120 mA. Kaikki ulkoisen hälytyskortin releet vedetty normaaliasentoon.

Vaihtoaika verkkojännitteestä akkukäyttöön

Kun paristot ovat lepotilassa: <5 mikrosekuntia. Kun akut ovat latausjaksossa: 0 (ei mitään). Akut lepäävät 20 päivän jaksot, jonka jälkeen latausjakso ottaa vallan ja lataa akkuja 72 h. Jos akkujen ollessa lepojaksossa tapahtuu sähkökatkos, akut kytkeytyvät päälle <5 mikrosekunnissa. Jos sähkökatkos tapahtuu akkujen ollessa latausjaksossa, kytkentäaikaa ei ole.

Tuleva verkkovirta

230 V AC - 240 V AC, 47-63 Hz.

Verkkosulake

Katso taulukko: Sulakkeet.

Osoitus

LED piirilevyssä/kaapin ovessa.

Hälytys

Hälytys näkyy kaapin etuosassa olevalla merkkivalolla.

  • Akun kennovika tai akkua ei ole kytketty.

  • Vika laturissa, alijännite.

  • Laturin vika, ylijännite.

  • Matala järjestelmäjännite, verkkojännite alle 24,0 V verkkokäytössä.

  • Alhainen akun jännite, alle 24,0 V DC tai virtakatkos.

  • Sähkökatkon hälytys.

  • Peukalointikytkin.

  • Sulakkeen vika.

  • Ikääntynyt akku

Hälytystoimintojen laajentaminen voidaan saavuttaa tiedonsiirron tai hälytyskortin avulla.

Taulu 16. Sulakkeet

Sulakkeet

Tyyppi

5 A

T5A

10 A

T10A

Verkkosulake 24 V:n laitteissa 15 A asti

T2.5AH250V. Keraaminen.



Taulu 17. Suojaus

Tiedot

Selitys

Syväpurkaussuoja

Joo. 24 V yksiköiden suojaus 20, +/- 0,5 V jännitteellä.

Ylijännitesuoja

Joo

Ylikuumenemissuoja

Joo

Oikosulkusuojattu

Joo



Tekniset tiedot, relekortti NOVA-sarja (PRO3/NEO3)

Tiedot

Selitys

Kortin nimi:

PRO3 hälytyskortti

Versio:

1.2

Tuotteen Kuvaus

Hälytyskortti varten PRO3 tai NEO 3 varoituksella vaihtoreleessä. Kaikki releet ovat normaalisti jännitteisiä ja antavat hälytyksen, kun ne ovat jännitteettömät.

Suositeltava ympäristö

Sisätiloissa, luokka 1. Ympäristön lämpötila: +5°C – 40°C.

Suojausluokka

IPX0

Suositeltu asennus

NOVA-sarja (vain 5 A ja 10 A)

Tulojännite

13,6 VDC, 27,3 VDC

Itse taivutus

40mA

Hälytys kautta

Kytkentärele

Hälytyslähtöjen määrä

4 kpl.

Sertifioitu mukaan

EN 50131-6, SBF 110:8, SSF1014, Täyttää hälytysluokan 4, SSF 1014, painos 5

Varmenteen numero (SBSC)

20-117

Tuote täyttää vaatimukset

CE-direktiivi mukaan: 765/2008, EMC-direktiivi 2014/30EU, Päästöt: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Class B, EN61000-3-2:2001, EN6 Immunity - 6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11. SS-EN 50 130-4:2011 Edition 2 & SSF1014 Hälytysluokka 1-4 (murtohälytys).

Tuottaja

Milleteknik AB

Alkuperämaa

Ruotsi

Taulu 18. Hälytysten yleiskatsaus

Hälytysten yleiskatsaus aakkosjärjestyksessä

Rele 1* / Hälytyslähtö 1

Rele 2* / Hälytyslähtö 2

Rele 3* / Hälytyslähtö 3

Rele 4* / Hälytyslähtö 4

RS-232-tiedonsiirto (P5:1-9) - Koskee vain laitteita, joissa on järjestelmätuki (Bravida).

Merkkivalo emolevyssä ja LED ovessa.

Sähkökatkos

X

-

-

-

X

X

Sulakkeen vika

-

X

-

-

X

X

Peukalointikytkin

-

-

-

X

X

X

Tuulettimen virhe

-

-

-

-

X

-

Laturin vika, ylijännite

-

X

-

-

X

X

Vika laturissa, alijännite

-

X

-

-

X

X

Kennovika tai akkua ei ole kytketty

-

X

-

-

X

X

Matala järjestelmäjännite (järjestelmän jännite alle 24,0 V verkkokäytössä).

-

-

X

-

X

X

Alhainen akun jännite (<24,0 V DC) tai virtakatkos

-

X

-

-

X

X

Ylilämpötila

-

-

-

-

X

-

Hypotermia

-

-

-

-

X

-

Hypotermia

-

-

-

-

X

-

Lyhyt akun kesto jäljellä

-

-

-

-

X

-

Vanha akku**

-

X**

-

-

X**

X**

Ylivirta 100%, minuutin keskiarvo

-

-

-

-

X

-

Ylivirta 80%, päivittäinen keskiarvo

-

-

-

-

X

-

Ylivirta 175%, toinen keskiarvo

-

-

-

-

X

-

*Hälytys potentiaalivapaassa relekoskettimessa.

*** Nro NEO-akkuvarmistuksissa.



Taulu 19. RS-485 relekortilla

RS-485 sivulla P4:1-4

Selitys

P4:1

GND, maadoitettu

P4:2

RX

P4:3

TX

P4:4

+5V



Virtalähde

Virtalähde - Tekniset tiedot LRS-150-24

Laite:

NOVA 24V 5A FLX S

Tietoja

Selitys

Lähtöjännite

27,3 V

Lähtövirta:

0 A - 6,5 A

Lähtöjännite, aaltoilu

200 mVp-p

Ylijännite

28,8 V - 33,6 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 0,6 Vp-p

Hyötysuhde:

89 %

Virranrajoitus:

110 % - 140 %

Tasajännite:

+/- 0,5 %

Säätötarkkuus:

+ / - 1,0 %

Tulovirta (230 V)

1,7 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

230 V AC - 240 V AC

Nimellisteho

156 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Virtalähde - Tekniset tiedot RSP-320-24

Laite:

NOVA 24V 10A FLX S

Tietoja

Selitys

Lähtöjännite:

27,3 V

Lähtövirta

0 A - 13,4 A

Lähtöjännite, aaltoilu

150 mVp-p

Ylijännite

27,6 V - 32,4 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 1,2 Vp-p

Hyötysuhde:

89 %

Virranrajoitus:

105 % - 135 %

Tasajännite:

+/- 0,5 %

Säätötarkkuus:

+/- 1,0 %

Tulovirta (230 V)

2 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

230 V AC - 240 V AC

Nimellisteho

321,6 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Teknisten tietojen kotelo

Kotelot – Tekniset tiedot FLX S

Tietoja

Selitys

Nimi

FLX S

Kotelointiluokka

IP 32

Mitat

Korkeus: 222 mm, leveys 437 mm, syvyys 145 mm

Korkeusyksiköt

5 HE

Asennus

Seinä tai 19" teline

Ympäristön lämpötila:

+5...+40 °C. Parhaan akun eliniän saavuttamiseksi: +15...+25 °C.

Ympäristö

Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus

Materiaali

Jauhemaalattu pelti

Väri

Musta

Kaapeliläpiviennit, lukumäärä

4

Koteloon sopivat akut

2 kpl 14 Ah.

Puhallin

Kyllä

Linkki uusimpiin tietoihin

Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.

NOVA serien

Takuu, tuki, valmistusmaa ja alkuperämaa

Takuu 5 vuotta

Tuotteella on viiden vuoden takuu ostopäivästä (ellei toisin ole sovittu). Ilmainen tuki takuuaikana on tavoitettavissa osoitteessa support@milleteknik.se tai puhelin, 031-34 00 230. Takuu ei sisällä matka- ja/tai työajan korvausta vianpaikannukseen, korjatun tai vaihdetun tavaran asennukseen. Ota yhteyttä Milleteknikiin saadaksesi lisätietoja. Milleteknik tarjoaa tukea tuotteen elinkaaren ajan, mutta enintään 10 vuotta ostopäivästä. Jos Milleteknik katsoo, että korjaaminen ei ole mahdollista, tuote voidaan vaihtaa vastaavaan tuotteeseen. Tukikulut lisätään takuuajan päätyttyä.

Tekninen tuki

Valmistajat tarjoavat tukea tuotteen elinkaaren ajan, mutta enintään 10 vuoden ajan ostopäivästä. Vaihtaminen vastaavaan tuotteeseen voi tapahtua, jos valmistaja katsoo, että korjaaminen ei ole mahdollista. Tukikulut lisätään takuuajan päätyttyä.

Tekninen tuki

Tarvitsetko apua asennuksen tai kytkennän kanssa? Tukipuhelimemme on käytettävissä maanantaista torstaihin klo 08.00-16.00 ja perjantaisin klo 08.00-15.00. Puhelintuki on suljettu klo 11.30-13.15.

Löydät vastaukset moneen kysymykseen osoitteesta: www.milleteknik.se/support

Puhelin: 031- 340 02 30, sähköposti: support@milleteknik.se. Lisätietoa löydät osoitteesta www.milleteknik.se.

Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.

Varaosat

Tukipalvelu vastaa varaosia koskeviin kysymyksiin, katso yhteystiedot yllä.

Tuki takuuajan jälkeen

Milleteknik tarjoaa tukea tuotteen elinkaaren ajan, mutta enintään 10 vuotta ostopäivästä. Vaihtaminen vastaavaan tuotteeseen voi tapahtua, jos valmistaja katsoo, että korjaaminen ei ole mahdollista. Tukikulut lisätään takuuajan päätyttyä.

Kysymyksiä tuotteen suorituskyvystä?

Myynnin puhelinnumero: 031- 340 02 30, sähköposti: sales@milleteknik.se

Ota yhteyttä

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Ruotsi

+46 31-34 00 230

www.milleteknik.se

Valmistusmaa

Ruotsi

Valmistaja

Suunnitteli ja valmistaa Milleteknik AB

Tuotteen elinikä, ympäristövaikutukset ja kierrätys

Tuote on suunniteltu ja valmistettu pitkää käyttöikää varten, mikä vähentää ympäristövaikutuksia. Tuotteen käyttöikä (kuluvia osia lukuun ottamatta) riippuu muun muassa ympäristötekijöistä, pääasiassa ympäristön lämpötilasta, komponenttien odottamattomasta kuormituksesta, kuten salamaniskusta, ulkoisista vaikutuksista, käsittelyvirheistä jne. Tuotteet kierrätetään toimittamalla ne lähimpään kierrätyspisteeseen tai lähettämällä ne takaisin valmistajalle. Ota yhteyttä jakelijaasi saadaksesi lisätietoja. Kierrätyksestä aiheutuneita kustannuksia ei korvata.

soptunna_atervinning.ai

Akut

Akut eivät sisälly

Akut myydään erikseen.

Akkuyhdistelmät NOVA FLX S

Akun kapasiteetti (Ah)

Akkutyyppi

Paristojen lukumäärä

Akut yksikössä

14 Ah

14 Ah

2 kpl.

2 varaparistossa

42 Ah

14 Ah

6 kpl.

2 varaparistossa

4 akkukotelossa 1

70 Ah

14 Ah

10 palaa.

2 varaparistossa

4 akkukotelossa 1

4 akkukotelossa 2

Sertifioitu akkutyypillä

Yksikkö on sertifioitu UPLUS-akulla, jota on käytettävä sertifikaatin ylläpitämiseen.

14 Ah, 12 V AGM-akku

Sopii sisään

Paristojen lukumäärä

NOVA 24V 5A FLX S

2

NOVA 24V 10A FLX S

2

Akkutyyppi

V

Ah

Huoltovapaa AGM, lyijyhappoakku.

12 V

14 Ah

Taulu 20. 10+ Design life* akku

Tuotenumero

E-numero

Tuotteen nimi

Liitinrima

Mitat. Korkeus, leveys, syvyys

Paino

Tuote

MT113-12V14-01

5230537

UPLUS 12V 14Ah 10+ Design life -akku

Lattaliitin 6,3 mm

151x98x101 mm

4,2 kg

UPLUS



Varakäyttöajat – yleiskatsaus

Taulukossa esitetään odotettavissa oleva varakäyttöaika varmennusakun eri kuormituksilla.

Tärkeää

Tämä on suuntaa-antava, ja kaikki ajat ovat likimääräisiä ja voivat poiketa todellisista ajoista. Kuormitus, lämpötila ja muut tekijät vaikuttavat asiaan, joten tarkkaa aikaa ei voida antaa.

Koskee uusia akkuja.

Ampeerit ja akut vaihtelevat kokoonpanon mukaan, tarkista, kestääkö kokoonpano akkuja ja ampeeria.

Taulu 21. Varakäyttöaika 24 V laitteet – ilman akkukoteloa

Kuormitus

7,2 Ah

14 Ah

28 Ah

45 Ah

Kuormitus

Varakäyttöaika (noin), minuuttia

0,5 A

450

820

1650

2350

1 A

260

485

970

1460

2 A

150

280

560

920

4 A

90

165

335

550

6 A

67

125

245

405

8 A

57

105

210

350

10 A

44

80

160

270

12 A

38

70

140

235

14 A

33

60

120

200

16 A

28

50

100

170

18 A

25

45

89

150

20 A

23

42

84

142



Taulu 22. Valmiusaika 24 V laitteet – akkukotelolla, 28–70 Ah

Keskivirta

28 Ah

42 Ah

65 Ah

70 Ah

-

4 akkua

(14 Ah)

6 akkua

(14 Ah)

4 akkua

(20Ah + 45 Ah)

10 akkua

(7 Ah)

Kuormitus

Varakäyttöaika (noin), minuuttia

0,5 A

1650

2090

5574

3440

1 A

970

865

3252

2118

2 A

560

815

1770

1329

4 A

335

490

930

864

6 A

245

360

600

605

8 A

210

310

426

544

10 A

160

240

342

414

12 A

140

210

270

363

14 A

120

180

234

311

16 A

100

150

204

286

18 A

90

130

150

254

20 A

84

126

138

241



Kirjoitusvirheiden varaa.

Akkukotelon liitäntä

Asennus Akkukotelo 24V FLX S akun varaan FLX S -kotelossa

Akkukotelo asennetaan seinälle tai 19" telineeseen akun varauksen ajaksi.

Kaapeliläpiviennit sijaitsevat kotelon yläosassa ja sen takana keskellä.


Akkukotelon liitäntä Batterybox 24V FLX S akun varalla NOVA FLX


Kuvassa paristovarmistus akkukotelolla.

Kuvassa on myös yleiskuva akkukaapeleiden ja akkusulakkeiden liitännöistä.

Akun johdotus

Selitys

B1+

Yhdistetään sulakkeeseen

B1-

Emolevyn kaapeli on kytketty akkuun

B2+

Emolevyn kaapeli on kytketty akkuun

B2-

Yhdistetään sulakkeeseen

B3+

Yhdistetään sulakkeeseen

B3-

Yhdistetään B6-

B4+

Yhdistää B5+

B4-

Yhdistetään sulakkeeseen

B5+

Katso B4+

B5-

Yhdistetään sulakkeeseen

B6+

Yhdistetään sulakkeeseen

B6-

Katso B3-

Taulu 23. Yhteys

Määrä

Selitys

1

Johdotus akkuvarmistuksesta kaksoisnastalla akkuvarmistuksessa.

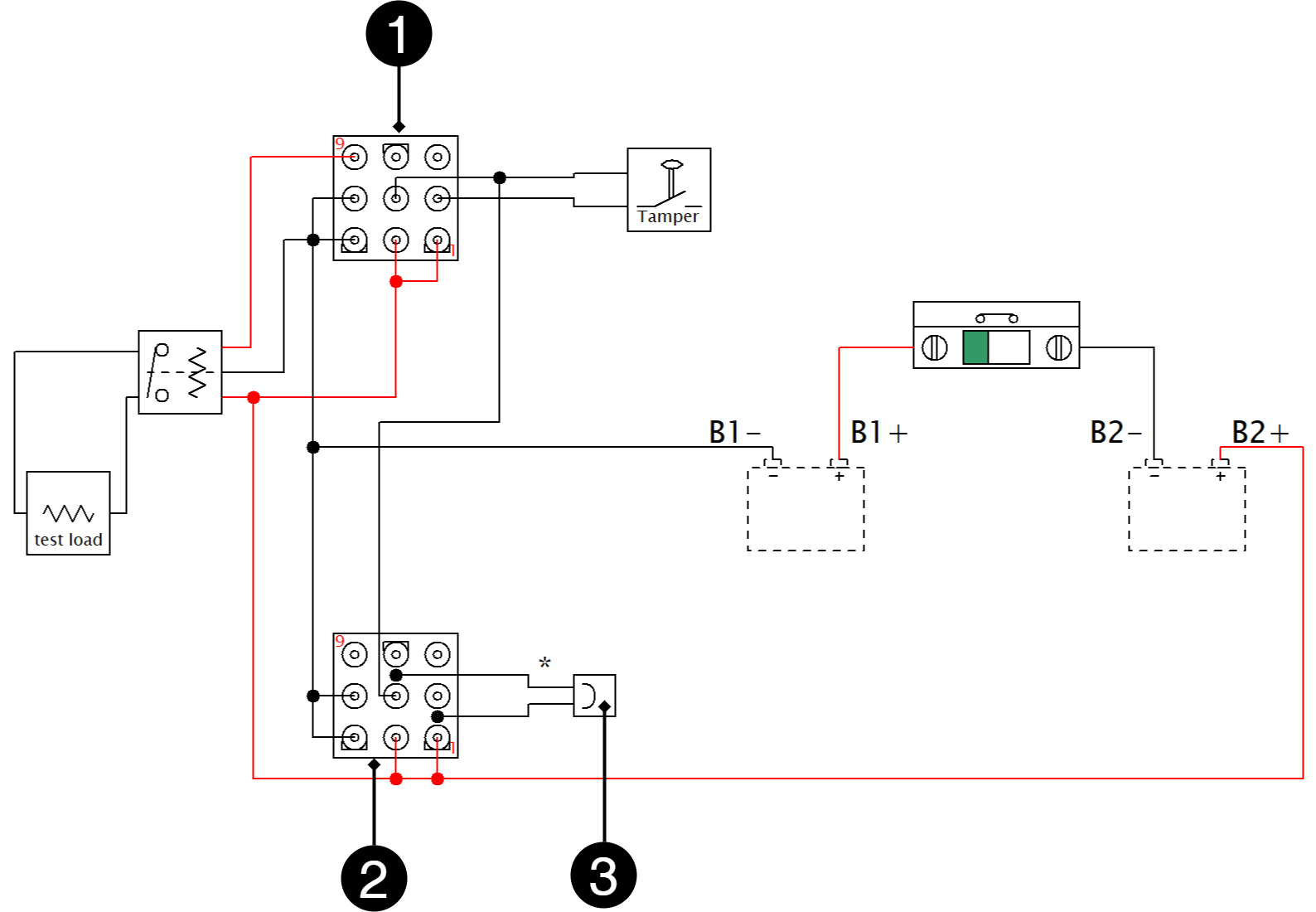

Kytkentäkaavio ja jumpperi

Hälytin-peukalointikosketin on kytketty sarjaan ja siksi silmukan tulee olla katkeamaton viimeiseen akkukotelon kaapeliin. Jumper sulkee jokaisen kaapelin silmukan, joka menee akkuvarmistuksesta akkukoteloon ja jotta hälytys saadaan akkukotelon peukalointikoskettimesta, kaapelin hyppyjohdin on leikattava. Älä katkaise hyppyjohdinta akkukotelon viimeisestä kaapelista, silloin ei anneta hälytystä peukaloinnin johdosta mihinkään liitettyyn akkuvaraajaan tai akkukoteloon.


Määrä

Selitys

1

IN - saapuva yhteys

2

OUT - lähtevä yhteys

3

Lähtevän yhteyden pistorasiassa hyppyjohdin

Yksiköt

Puskuri - minne leikata / ei leikata

Missä silmukan pään pitäisi olla

Vara-akku ilman akkulaatikkoa

Älä leikkaa jumpperia

Puskurin on pysyttävä akun varassa

Vara-akku + 1 akkulaatikko

Katkaise hyppyjohdin paristovarmistuksesta

Puskurin on jäätävä akkukoteloon 1

Akkuvaraus + 2 akkulaatikkoa

Leikkaa hyppyjohdin akkuvarastoon ja akkukotelosta 1

Puskurin on jäätävä akkukoteloon 2

Peukalointikosketin lisäakkukotelossa

Jos yksikköön on kytketty yksi tai useampi akkukotelo, peukaloskettimet on kytkettävä sarjaan, jotta hälytykset tulevat kaikista laitteista. On tärkeää, että sarjaliitäntä on sulkeutunut viimeisessä peukalointikoskettimessa. Sarjakytkennän tulee alkaa laitteesta ja kääntyä takaisin viimeisessä akkukotelossa.

Osoite ja yhteystiedot

Milleteknik AB

Ögärdesvägen 8 B

S-433 30 Partille

Ruotsi

+46 31 340 02 30

info@milleteknik.se

www.milleteknik.se



[1] Muilla kielillä kuin ruotsinkieliset käännökset ovat vain suuntaa antavia, eikä niitä ole varmistettu. Käännös on aina tarkistettava ruotsinkieliseen alkuperäiseen, jotta varmistetaan oikeat tiedot.

2024-01-31
