Revisioner och om detta dokuments utgåva

Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.

Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.

Bruksanvisning i originalspråk: Svenska.

Bruksanvisning, tekniska data och översättningar av desamma kan innehålla fel. Det är alltid installatörens ansvar att installera produkten på ett säkert sätt.

Se installationsfilm

Variantöversikt NOVA

Tabell 1. Variantöversikt

Produktnamn

Certifierat namn

Moderkort: PRO1

Moderkort PRO2:

Moderkort PRO2 v3

Moderkort: PRO3

NOVA 12V 10A FLX S

12V uppfyller kraven men är ej certifierad.

-

-

-

x

NOVA 12V 10A FLX M

-

-

-

x

NOVA 12V 10A FLX L

-

-

-

x

NOVA 24V 5A FLX S

NOVA 25 50-FLX-S

X

X

-

X

NOVA 24V 10A FLX S

NOVA 25 100-FLX-S

X

X

-

X

NOVA 24V 5A FLX M

NOVA 25 50-FLX-M

X

X

-

X

NOVA 24V 10A FLX M

NOVA 25 100-FLX-M

X

X

-

X

NOVA 24V 15A FLX M

NOVA 25 150-FLX-M

X

X

X

-

NOVA 24V 25A FLX M

NOVA 25 250-FLX-M

X

X

X

-

NOVA 24V 5A FLX L

NOVA 25 50-FLX-L

X

X

-

X

NOVA 24V 10A FLX L

NOVA 25 100-FLX-L

X

X

-

X

NOVA 24V 15A FLX L

NOVA 25 150-FLX-L

X

X

X

-

NOVA 24V 25A FLX L

NOVA 27 250-FLX-L

X

X

X

-



Läs detta först!

Elektronik, oavsett kapsling, är avsett för bruk i kontrollerad inomhusmiljö. Nätspänning bör vara bortkopplad under installation.

Det är installatörens ansvar att systemet är lämpat för avsett bruk. Endast personer med behörighet bör installera och underhålla systemet.

Alla uppgifter med reservation för ändringar.

Bruksanvisning på svenska i original.[1].

Om glasrörssäkringar på certifierade enheter

På kretskortets lastutgångar sitter glasrörssäkringar, dessa har en utlösningstid på ca 150 ms. I det fall en glasrörssäkring löser ut på EN lastutgång faller spänningen på ALLA lastutgångar till 0 V under 150 ms.

Installatören ansvarar för att det finns en energibuffert på minst 150 ms. i system som batteribackupen förser med ström eller acceptera ett strömavbrott på 150 ms.

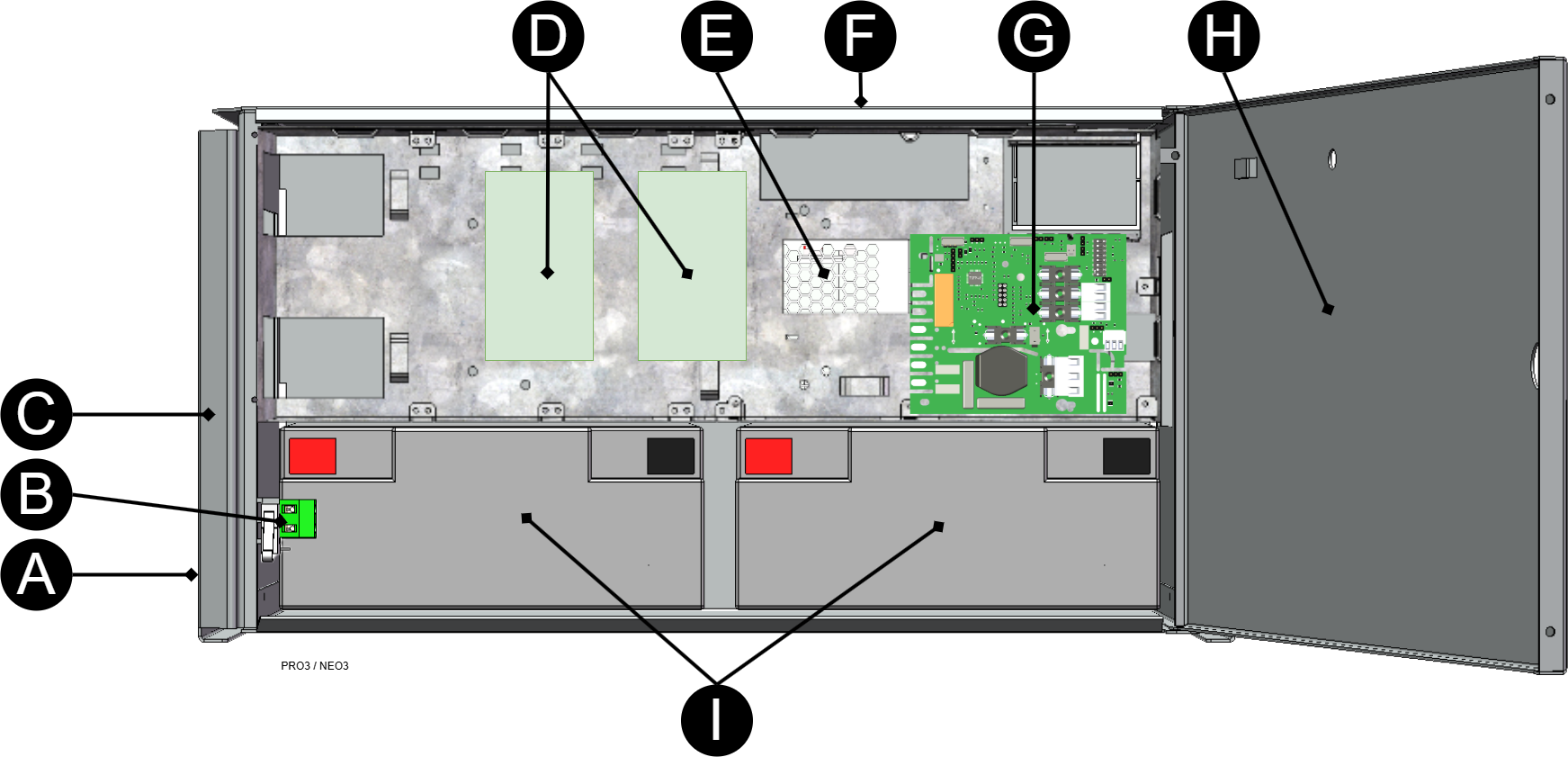

Komponentöversikt

Komponentöversikt

FLX_M_ PRO3 Komponentoeversikt.png
Tabell 2. Komponentöversikt

Bokstav

Förklaring

A

Konsol, vändbar för montering i vägg eller 19" rack.

B

Sabotagekontakt. Skall larmklass 3 (SSF) uppfyllas skall kapsling och sabotagekontakt sitta på vägg.

C

Skåp i pulverlackad plåt.

D

Plats för fördelningskort.

E

Nätaggregat - bakom plåt.

F

Kabelgenomföringar.

G

Moderkort.

H

Låsbar dörr.

I

Plats för batterier.



Kapsling

Konsol

Medföljande konsoler kan fästas på två sätt: Vid montering på vägg skall konsolerna sitta bakåt, mot vägg. Vid montering i 19” rack skall konsolen sitta i framkant på enheten.

Tabell 3. Konsol

Nr

Förklaring

A

Konsol skjuts in nedifrån och upp.

B

Gem klickar i när konsol sitter korrekt.



Viktigt

Skall larmklass 3 (SSF) uppfyllas skall skåp och sabotagekontakt sitta monterade på vägg. Tillval, Cabinet tamper M/L för att sätta sabotagekontakt på vägg finns.

Montering

Använd lämplig skruv för montering på vägg eller i 19" rack. Skruv för montering på vägg eller i rack ingår ej.

Batterier - inkoppling

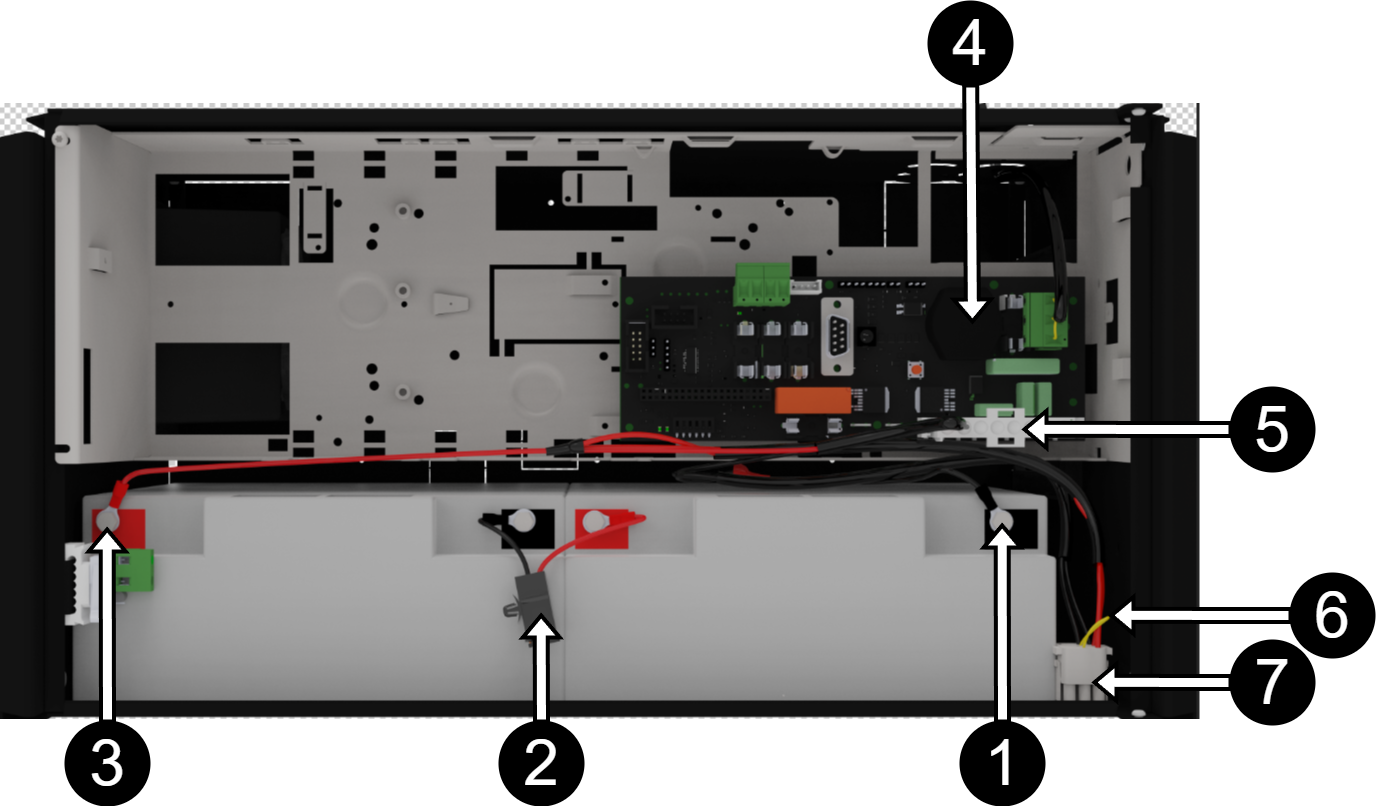

Inkoppling av batterier

Figur 1. Inkoppling av batterier. Moderkort kan skilja sig beroende på konfiguration men inkoppling av batterier sker på samma sätt.
Inkoppling av batterier. Moderkort kan skilja sig beroende på konfiguration men inkoppling av batterier sker på samma sätt.

Notera att kort (4) skiljer sig mellan olika konfigurationer.



Tabell 4. Inkoppling av batterier.

Nr

Förklaring

1

Minuspol för batterikabel från 4 (moderkort).

2

Hängsäkring.

3

Pluspol för batterikabel från 4 (moderkort).

4

Moderkort, varierar med konfiguration.

5

Batterikablar sitter på moderkortet, varierar med konfiguration.

6

Kabel, som skall klippas vid inkoppling av batteribox.

7

Anslutning för inkoppling av batteribox.



PRO3 moderkort

Moderkort - beskrivning

Figur 2. PRO3
PRO3

Moderkortet styr enheten och fördelar effekt. Se tekniska data för mer information.



Tabell 5. Kretskortsöversikt, förklaring

Nr

På kretskort

Förklaring

1

J24

Styrning till nätaggregat.

2

J5

1=Oprio 2=externt larm.

3

D9

Indikeringsdiod.

4

JU1

För extern LED i dörr.

5

J11

Resetjumper, används vid batteribyte.

6

JU6

Anslutning för reläkort eller kommunikationskort eller för uppdatering av firmware. Endast ett kort eller kontakt åt gången får plats.

7

J29

Anslutning till fläkt.

8

J101

Anslutning till sabotagekontakt.

9

J17

Anslutning sabotagekontakt från batteribox.

10

J35

Används ej.

11

J14

Ingång larm från extern batterisäkring, från batteribox.

12 & 13

J10 & J100

Larm från externt tillvalskort.

14

D18, D19

Lysdioder visar status för kommunikation (RS-485).

15

S3

Dip-switch

16

P2:1-4

Lastutgångar

17

P3:1-3

Anslutning kommunikation, RS-485.

18

P1:1-3

Anslutning till elnät.



Säkringar

Tabell 6. Säkringar på PRO3

Säkring

Typ

Förklaring

F1

T2,5A

Elnätssäkring

F3

T16A

Lastsäkring 1 - (för P2:2)

F4

T16A

Batterisäkring

F5

T3A-T10A*

Lastsäkring 1+ (för P2:1)

F7

T3A-T10A*

Lastsäkring 2 + (för P2:3)

*Säkringens storlek beror på batteribackupens strömuttag, (A).



Varning för byte av säkringar (strömstyrka, A)

Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.

Elnätsanslutning

Anslut elnät till moderkort med plint

För elnätskablage genom kabelgenomföringen på skåpet.

Säkra F och N med buntband.

Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.

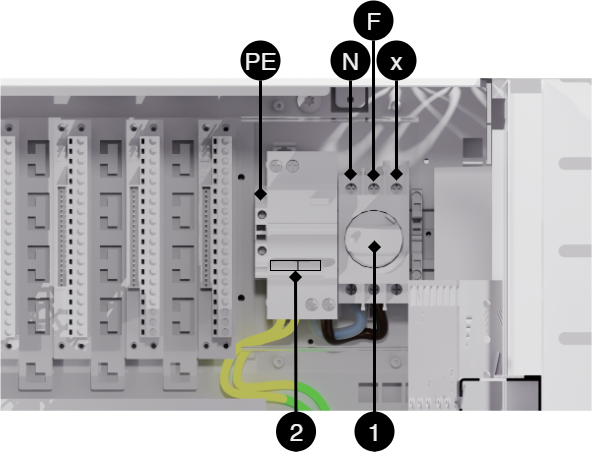

Figur 3. Anslut elnät på moderkort
Anslut elnät på moderkort

Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.



Tabell 7. Anslutningar elnät

Bokstav

Förklaring

F

Fas

N

Noll

PE

Skyddsjord



Anslutning elnät 230 V AC på kretskort

Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.

Anslut last

Maxström

Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.

Lastutgångar vid SSF certifikat

För att certifikat skall upprätthållas får endast en lastutgång användas.

Sitter ett eller flera anslutningskort för att utöka antalet lastutgångar eller skapa lastselektivitet skall last anslutas där och inte på huvudkortet.

Tabell 8. Lastanslutningar

Nummer på kretskort

Förklaring

P2:1

Anslutning för last 1 +

P2:2

Anslutning för last 1 -

P2:3

Anslutning för last 2 +

P2:4

Anslutning för last 2 -



Dip-switch 1-8

Dip-Switch har flera olika läge:

Tabell 9. Dip-switch 1-8

Dip-switch

I nätdrift eller batteridrift

Kommentar

1

Adressinställning för extern kommunikation.

-

2

Adressinställning för extern kommunikation

-

3

Adressinställning för extern kommunikation

-

4

Adressinställning för extern kommunikation

-

5

Ställer larm för nätavbrottsfördröjning

Finns från mjukvara v1.5

6

Ställer larm för nätavbrottsfördröjning

Finns från mjukvara v 1.5

7

Ställer larmgräns för låg batterispänning i batteridrift.

Finns från mjukvara v 1.5

8

Stänger av eller sätter på lysdiod.

Kommande funktion genom mjukvaru-uppdatering

8 i sekvens

Utför batteritest



Adressinställning för extern kommunikation (Dip-switch 1-4)

Dip-Switch S1: 1-4 ställer adressering.

Tabell 10. Adressering Dip-Switch 1-4

Dip: 1

Dip: 2

Dip: 3

Dip:4

Adress 1

ON

OFF

OFF

OFF

Adress 2

OFF

ON

OFF

OFF

Adress 3

ON

ON

OFF

OFF

Adress 4

OFF

OFF

ON

OFF

Adress 5

ON

OFF

ON

OFF

Adress 6

OFF

ON

ON

OFF

Adress 7

ON

ON

ON

OFF

Adress 8

OFF

OFF

OFF

ON

Adress 9

ON

OFF

OFF

ON

Adress 10

OFF

ON

OFF

ON

Adress 11

ON

ON

OFF

ON

Adress 12

OFF

OFF

ON

ON

Adress 13

ON

OFF

ON

ON

Adress 14

OFF

ON

ON

ON

Adress 15

ON

ON

ON

ON



Nätavbrottsfördröjning (dip 5-6)

Det är möjligt att flytta tiden för när larm för nätavbrott skall ges. Använd matrisen för att ställa larmet.

Tabell 11. Nätavbrottsfördröjning

Larm för nätavbrott ges efter:

Dip 5

Dip 6

3 sekunder

OFF

OFF

30 minuter

ON

OFF

60 minuter

OFF

ON

240 minuter (4 timmar)

ON

ON



Låg batterispänning (dip 7)

Dip: 7 har samma funktion oavsett om enheten är i nät- eller batteridrift eller om sabotagebrytaren hålls inne.

Tabell 12. Låg batterispänning

Larm för låg batterispänning ges vid

Dip 7

22,8 V*

ON

24 V

OFF

*25% av batterikapacitet kvarstår.



Lysdiod (dip 8)

Lysdiod/batteritest tänds alltid när luckan är öppen.

Dip-switch 8=ON släcker lysdiod.

Dip-switch 8=OFF tänder lysdiod.

Obs!

För certifierade enheter:

För att uppfylla SSF-1014 upp till larmklass 4 skall lysdiod på dörren vara släckt (Dip-switch 8 till ON).

Batteritest (dip 8)

För att göra ett batteritest behöver dip 8 byta läge och fem sekunder behöver gå innan test initieras.

  • Om dip 8 i ursprungsläge står på OFF slå då dip 8 till: ON (vänta 5 sekunder) och slå sedan tillbaka till OFF.

  • Om dip 8 i ursprungsläge står på ON slå då dip 8 till: OFF (vänta 5 sekunder) och slå sedan tillbaka till ON.

Detta aktiverar batteritest efter 3-8 sekunder. Batteritestet pågår i ca 6 sekunder och då blinkar lysdioden snabbt gult. Larm för åldrat batteri kan indikeras under tiden batteritest utförs.

Ställ tillbaka dip 8 först när testet har slutförts.

Omstart för att bekräfta ändringar i adress, batteri- och larminställningar mot överordnat system

Efter det att dip-switch har ställts för olika parametrar behöver enhetens mjukvara startas om. Detta för att de nya inställningarna skall läsas in och träda i kraft.

Viktigt

Omstart enligt denna procedur bryter ej utspänningen.

Omstart av enhetens mjukvara görs genom att bygla J11 (PRO3)

Viktigt

Omstart måste göras varje gång en ändring görs i enheten.

Återställning av data efter batteribyte - PRO3

Efter batteribyte behöver enheten mäta in nya batteriers kapacitet och rensa tidigare inställd batterikapacitet. Larm rensar men statistik behålls i minnet.

  • Sätt i jumper på J11 och tag bort jumper på J11

Efter att ha gjort steget är batterikapaciteten rensad i kortets minne och är redo att läsa in den nya batterikapaciteten.

Denna procedur behöver göras varje gång batterier byts eller vid anslutning av batteribox.

Notering om test av batterier

Vid uppstart tar det 72 timmar innan systemet utför tester av batterier. Detta för att säkerställa fulladdade batterier samt för insamling av medelvärden/historik under minst 72 timmar. Därefter görs, var fjärde timma, ett kvalificerat cellprov av batterierna.

Notering vid uppstart med kortslutna batterier

Peakström vid uppstart med kortslutna batterier: Upp till 30 A p-p under 200 ms. Följ alltid uppstartsproceduren.

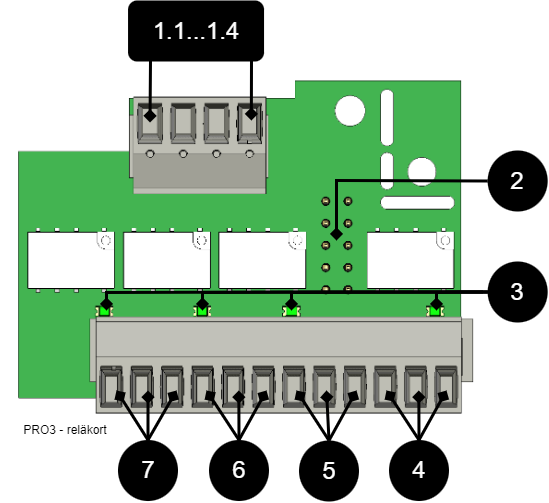

Kortbeskrivning - Relay Card NOVA Series (PRO3)

Reläkort - beskrivning, anslutningar och larmutgångar.

  • Alla fellarmsreläer skall vara i draget tillstånd. Kontrollera att slutning finns mellan CO och NC. Sätt mätinstrumentet på kontinuitetsmätning och testa slutning. Denna skall då indikera kortslutning.

  • Alla reläer är normalt spänningssatta och ger larm vid spänningslöst läge.


Nr

Plint nr

Relä är normalt spänningssatt

Larmtyp eller förklaring

1.1...1.4

P4:1

-

GND, Jord

P4:2

-

RX

P4:3

-

TX

P4:4

-

+5V

2

JU5

-

Anslutning till moderkort.

3

D2-D6

-

Indikeringsdiod, lyser grönt vid OK.

4

P5:10-12

NC, COM, NO

Larm från sabotagebrytare, (tillval för NEO och EN54).

5

P5:7-9

NC, COM, NO

Låg systemspänning.

6

P5:4-6

NC, COM, NO

Larm för säkringsfel, laddarfel överspänning, laddarfel underspänning, ej anslutet batteri, låg batterispänning vid nätavbrott samt åldrat batteri*.

*Endast NOVA.

7

P5:1-3

NC, COM, NO

Nätavbrottslarm.

Flera enheter till ett överordnat system

För att ansluta flera enheter till ett överordnat system skall last-minus mellan flera batteribackuper kopplas samman.


Driftsättning - hur enheten skall startas

  1. Koppla in batterier.

  2. Anslut / slå till säkringar.

  3. Koppla in last, larm och ev. andra anslutningar.

  4. Skruva fast elnätskabel i plint och sätt fast plint på moderkort.

  5. Slå till nätspänning.

Anslut i denna ordning

För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning.

Enheten fungerar normalt då indikeringsdiod på skåpluckans utsida lyser med fast grönt sken. Se frontpanel / skåplucka, för övriga statusindikationer.

Det kan ta upp till 72 timmar innan batterier är fullt laddade.

Systemtest

Testa inkopplad enhet genom att göra ett systemtest efter Driftsättning - hur enheten skall startas.

Viktigt

Låt batterierna ladda i ett par timmar, använd en multimeter för att mäta spänningen på varje batteri. Spänningen ska vara minst 12,7 V per batteri.

  • Slå till inkommande nätspänning.

  • Lysdiod på skåpluckans utsida lyser med fast grönt sken. Bryt nätspänning för att kontrollera att enheten fungerar i batteridrift och larmar.

  • Lysdiod på skåpluckan indikerar, se panel för larmtyp.

  • Slå till inkommande nätspänning lysdiod på skåpluckans utsida lyser med fast grönt sken. Normaldrift.

Återställning

Återställ enheten genom att göra enheten helt spänningslös.

Koppla bort batterikablage samt nätspänning och återanslut efter 5 sekunder.

Larm som visas på skåplucka / indikeringsdiod

I normalläge visar indikeringsdioden ett fast grönt sken.

222-041_2019.ai
Tabell 13. Indikeringsdioden visar.

Indikeringsdioden visar

Förklaring

Fast grönt sken

Normaldrift.

Långsamma gröna blink

Sabotagelarm.

Snabba gröna blink

Nätavbrottslarm.

Fast gult sken

Låg batterispänning.

Långsamma gula blink

Åldrade batterier.

Snabba gula blink

Bortkopplade batterier eller batterikortslutning.

Fast rött sken

Överspänning eller underspänning eller laddarfel.

Långsamma röda blink

Låg systemspänning.

Snabba röda blink

Lastsäkring har löst ut eller batterisäkring har löst ut.

Svart / släckt

Djupurladdningsskydd är aktiverat. (Enheten har stängt av.)



Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.

Justering av sabotagekontakt

SABK_PLIERS_INSTRUCTION.eps

Sabotagekontaktens hävarm skall vid stängd skåpdörr vara i slutet läge (stängd). Går larm (”tamper alarm” / larm till undercentral) kan hävarmen behöva justeras.

Hävarmen justeras genom följande steg:

  1. Nyp åt med en plattång mitt på hävarmen.

  2. Justera hävarmen försiktigt åt önskat håll (upp/ner).

  3. Kontrollera genom att stänga dörren. Ett klick hörs när kontakten sluts.

Obs!

Sabotagekontakten skall inte larma vid stängd och låst dörr.

Underhåll

Systemet, med undantag för fläkt och batterier, är underhållsfritt vid installation i inomhusmiljö.

Kontrollera fläkten årligen. Fläkten skall rotera problemfritt utan missljud. Rengör fläkten ifrån damm och smuts. Fläkten skall bytas om den inte roterar problemfritt eller är så smutsig att den inte kan rengöras helt. Om fläkten inte fungera bra kommer luftflödet i enheten att hindras vilket leder till att värmen ökar i kapslingen, vilket kan leda till att batterikapaciteten försämras och att bytesintervall på batterier avsevärt förkortas.

Batterier

Batterier alstrar elektricitet genom en kemisk process och det sker därmed en naturlig degradering av kapacitet. Den största faktorn för batteriers livslängd är temperatur. Ju högre temperatur desto kortare livslängd på batterier. Tillverkningsdatum som är präglat på batteriet och livslängden (som batteritillverkaren anger). En ideal temperatur är 20 °C både i drift och i förvaring. Högre omgivningstemperatur försämrar kraftigt livslängden. Således varierar faktisk livslängd när det används. Batterier bör bytas efter halva angiven (från batteritillverkaren) livslängd för säker drift. Batterier inköpta via batteribackupens tillverkare har en livslängd (från batteritillverkaren) på mellan 10-12 år med rekommenderat byte efter 5-6 år.


Batteribyte

  • Bryt, om möjligt, nätspänning vid batteribyte.

  • Koppla bort batterikablar. Notera hur batterikablar är monterade innan de avlägsnas.

  • Tag bort batterisäkring mellan batterier.

  • Sätt in och spänn fast de nya batterierna.

  • Anslut batterikablarna på samma sätt som tidigare.

  • Sätt fast batterisäkring mellan batterier.

  • Slå till nätspänning. Eventuellt kan indikeringsdioden lysa för låg batterispänning / nätbortfall tills batterier är laddade. Det kan ta upp till 72 timmar innan batterierna är fulladdade.

  • Mät batterispänning. Testa systemet genom att kortvarigt koppla bort nätspänning, (= lasten skall drivas vidare av batterierna), och därefter slå till nätspänningen igen.

Batteriåtervinning

Alla batterier skall återvinnas. Återlämna till tillverkare eller lämna till återvinningsstation.

soptunna_atervinning.ai

NOVA produktblad

SSF 1014 certifierad batteribackup med kommunikation

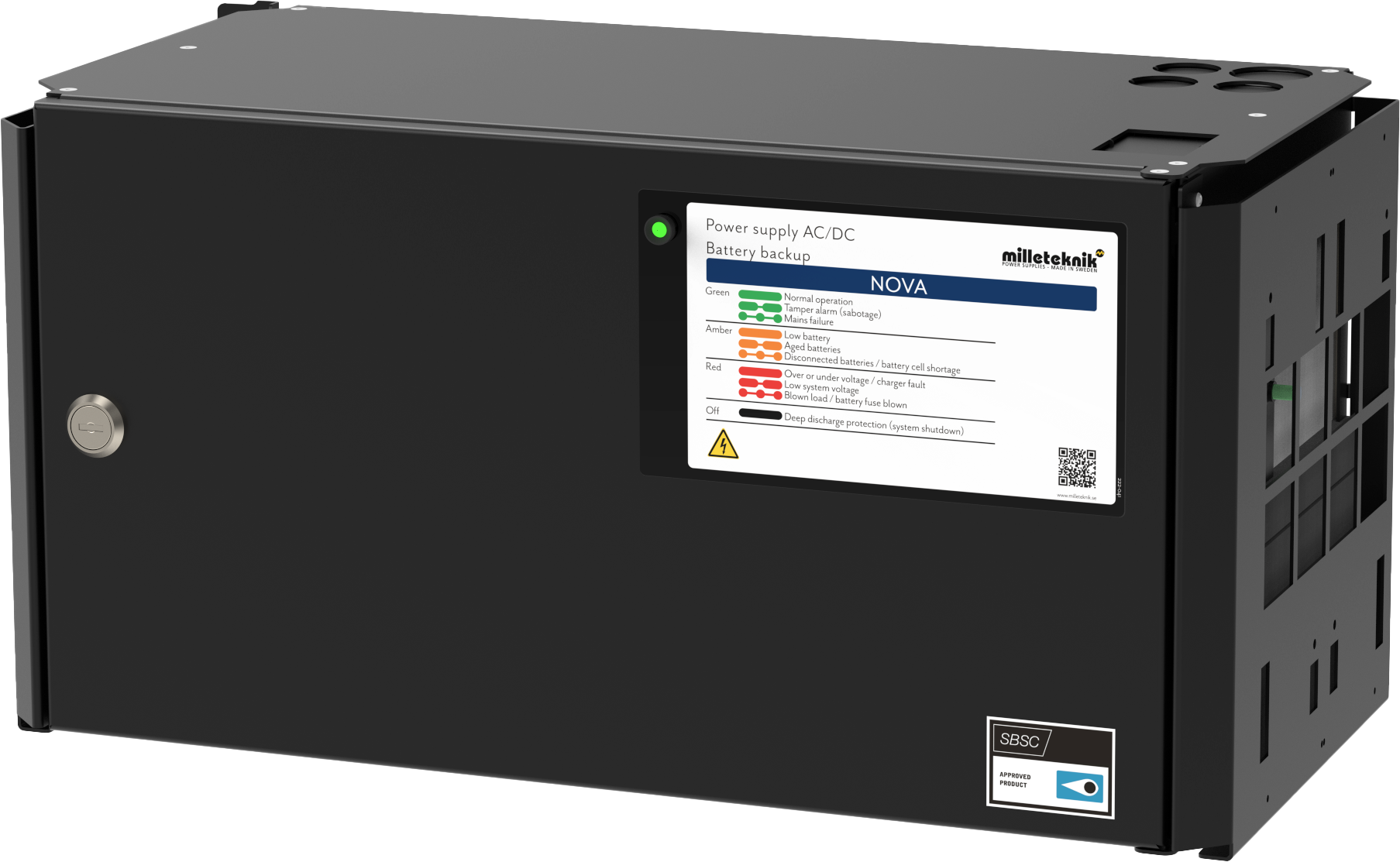

Figur 4. NOVA FLX M
NOVA FLX M

NOVA FLX M monteras på vägg eller i 19" rack.



Tekniska specifikationer

Dessa tekniska specifikationer kan ändras utan föregående meddelande.

Namn, artikelnummer och e-nummer

Tabell 14. Namn, artikelnummer och e-nummer.

Namn

Artikelnummer

E-nummer

NOVA 24V 10A FLX M

FM01P30024P100-SSF

52 135 66

NOVA 24V 5A FLX M

FM01P30024P050-SSF

52 135 65



Om NOVA FLX

NOVA FLX används huvudsakligen i säkerhetssystem där SSF 1014 godkänd batteribackup krävs eller där kraven är högre. Krav som bättre flexibilitet, fler larmfunktioner, längre reservdrifttider eller där batteribackupen behöver hantera högre laster.

NOVA-serien är systemcertifierad enligt SSF1014 tillsammans med flertalet system på den svenska marknaden. Milleteknik har försäljningsrätten på två olika system på den svenska marknaden; Sentrion NOVA Serien har kommunikation via RS485 till Sentrion S4, S4 DUO och CISS. Integra. Tillsammans med MOVEO kit (tillval) finns RS232 kommunikation med Integra MOVEO och MOVEO XL.

Flexibilitet

NOVA FLX S kan ha en extra batteribox. NOVA FLX M och NOVA FLX L med 1-4 extra batteriboxar*. NOVA FLX M och NOVA FLX L med batterihyllor i 19” rack*. *Batteriboxarna och hyllorna ansluts via en 9-polig kontakt. Batteriboxen har plats för upp till 2 st. 45 Ah batterier per batteribox. Batterihyllor har plats för 2 st. 45 Ah batterier (Medium) och upp till 2 st. 150 Ah batterier (Large) per varje batterihylla.

Fast installation

Produkten är avsedd för fast installation. Installation skall utföras av behörig installatör.

Användningsområde

NOVA FLX används mest till: Passersystem, inbrottslarm, (integrerade säkerhetssystem), i offentlig miljö som skolor, kontor och kommersiella fastigheter.

Se installationsfilm

Regelverk och certifieringar

Standarder som produkt(er) uppfyller och är godkänd för

Tabell 15. EN


Tabell 16. SBF

SBF 110:8



Tabell 17. SSF

SSF1014 Larmklass 1-4 (inbrottslam).

SSF1014, utgåva 5.



Tabell 18. Certifikat och certifikatsnummer

Certifikatsnummer, SBSC

Benämning SBSC

Nr 18-246

NOVA 27 250-FLX, NOVA 27 150-FLX, NOVA 27 100-FLX, NOVA 27 50-FLX, NOVA 13 100-FLX, NOVA 27 100-XS2, NOVA 27 50-XS2, NOVA 27 30-XS2, NOVA 13 100-XS2, NOVA 13 50-XS2

Nr 20-117

NOVA 27 50-FLX S • NOVA 27 100-FLX S • NOVA 27 50-FLX M • NOVA 27 100-FLX M • NOVA 27 150-FLX M • NOVA 27 250-FLX M • NOVA 27 50-FLX L • NOVA 27 100-FLX L • NOVA 27 150-FLX L • NOVA 27 250-FLX L Unison Facility Cabinet



Tabell 19. Certifikatsnummer RiSE

Certifikatsnummer, RiSE

SC0204-19



Krav som produkten uppfyller

Tabell 20. Produkten uppfyller följande krav.

EMC:

EMC Direktivet 2014/30EU

CE:

CE direktivet enligt:765/2008

Emission:

EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001



soptunna_atervinning.ai

Reservdrifttider, strömuttag och lastutgång ström

Laddström för batterier och batterikapacitet

Enheten läser av ansluten systemlast och laddar batterierna med tillgänglig kvarvarande ström ifrån nätaggregatet. Enheten gör kvalificerade* batteritest och meddelar när batterier behöver bytas ut. Batterierna laddas skonsamt för att förlänga dess livslängd och skydd finns mot överladdning.

12 V / 24 V

Max laddström för batterier

NOVA FLX M

6 A

Batteribackupen har kontrollerad laddning** (controlled charging) som förhindrar att batterier överladdas och förlänger deras livslängd betydligt. NOVA-serien skall användas med AGM-batterier.

Tabell 21. Batterikapacitet i 24 V enheter

24 V

Batterikapacitet

Max batterikapacitet med 1 batteribox

Max batterikapacitet med 2 batteriboxar

Max batterikapacitet med 3 batteriboxar

Max batterikapacitet med 4 batteriboxar

NOVA FLX M, 24 V

20 Ah (2 x 20 Ah

65 Ah (4 x 20 Ah)

110 Ah (2 x 20 Ah + 2 x 45 Ah)

155 Ah (6 x 20 Ah + 2 x 45 Ah)

200 Ah (2 x 20 Ah + 8 x 45 Ah)



*Batteritest görs med effektmotstånd och enheten är testad och certifierad tillsammans med UPLUS 10+ Design life AGM batterier enligt SSF1014. Det är dessa batterier som skall användas för att certifikat skall upprätthållas.

** Kontrollerad laddning innebär att när batterierna fulladdade kommer de att kopplas bort elektroniskt för standby-läge i upp till 20 dagar eller när batterierna har nått 26,7 V (24 V). Genom att ladda ur batterierna och ladda dem kontinuerligt (istället för att de aldrig används) förlänger systemet batteriets livslängd med upp till 50%. Batterierna ansluts automatiskt på mindre än 50 mikrosekunder.

Strömuttag NOVA FLX

NOVA 24V 5A FLX M

Enhet utan batteribox

Enhet med

1 batteribox

Enhet med

2 batteriboxar

Enhet med

3 batteriboxar

Enhet med

4 batteriboxar

Batteri

2 st. 20 Ah

2 st 45 Ah /

2 st 20 Ah +

2 st 45 Ah

4 st 45 Ah /

2 st 20 Ah +

4 st 45 Ah

6 st 45 Ah /

2 st 20 Ah +

6 st 45 Ah

8 st 45 Ah /

2 st 20 Ah +

8 st 45 Ah

Max batterikapacitet

20 Ah

45 Ah / 65 Ah

90 Ah / 110 Ah

135 Ah / 155 Ah

180 Ah / 200 Ah

Enl. SSF1014, Larmklass 1-2

1,6 A

3,7 A / 5,0 A

-

-

-

Enl. SSF1014, Larmklass 3-4

0,65 A

1,5 A / 2,1 A

3,0 A / 3,6 A

4,5 A / 5,0 A

-

Imax A (max urladdningsström)

5 A

5 A

5 A

5 A

5 A

Imax b (max uppladdningsström)

5 A

5 A

5 A

5 A

5 A

Imin är alltid 0 A.

Det är inte säkert att alla enheter är certifierade, se enhetens certifikat.

NOVA 24V 10A FLX M

Enhet utan batteribox

Enhet med

1 batteribox

Enhet med

2 batteriboxar

Enhet med

3 batteriboxar

Enhet med

4 batteriboxar

Batteri

2 st 20 Ah

2 st 45 Ah /

2 st 20 Ah +

2 st 45 Ah

4 st 45 Ah /

2 st 20 Ah +

4 st 45 Ah

64 st 45 Ah /

2 st 20 Ah +

6 st 45 Ah

8 st 45 Ah /

2 st 20 Ah +

8 st 45 Ah

Max batterikapacitet

20 Ah

45 Ah / 65 Ah

90 Ah / 110 Ah

135 Ah / 155 Ah

180 Ah / 200 Ah

Enl. SSF1014, Larmklass 1-2

1,6 A

3,7 A / 5,3 A

7,4 A / 9,1 A

-

-

Enl. SSF1014, Larmklass 3-4

0,65 A

1,5 A / 2,1 A

3,0 A / 3,6 A

4,5 A / 5,1 A

6,0 A / 6,6 A

Imax A (max urladdningsström)

10 A

10 A

10 A

10 A

10 A

Imax b (max uppladdningsström)

10 A

10 A

10 A

10 A

10 A

Imin är alltid 0 A.

Det är inte säkert att alla enheter är certifierade, se enhetens certifikat.

Tillåten medellast enligt SSF1014 Larmklass 1-4:

Tabell 22. NOVA 24 V FLX M

Tillåten medellast enligt SSF1014 Larmklass 1-4:

NOVA 24V 5A FLX M

NOVA 24V 10A FLX M

NOVA 24V 25A FLX M

NOVA 24V 25A FLX L

FLX M utan batteribox enligt Larmklass 1-2 / 3-4

1,6 A / 0,55 A

1,6 A / 0,55 A

1,6 A / 0,55 A

1,6 A / 0,55 A

Inklusive 1 st. Batteribox FLX M, enligt Larmklass 1-2 / 3-4:

3,7 A / 1,5 A

3,7 A / 1,5 A

3,6 A / 1,4 A

3,6 A / 1,4 A

Inklusive 2 st. Batteribox FLX M, enligt Larmklass 1-2 / 3-4:

-

7,4 A / 3A

7,3 A / 2,9 A

7,3 A / 2,9 A

Inklusive 3 st. Batteribox FLX M, enligt Larmklass 1-2 / 3-4:

-

-

11,1 A / 4,4 A

11,1 A / 4,4 A

Inklusive 4 st. Batteribox FLX M, enligt Larmklass 1-2 / 3-4:

-

-

-

14,8 A / 5,9 A



Reservdrifttider vid olika larmklasser - översikt

Larmklass

Reservdrifttid vid strömavbrott

Max antal timmars återuppladdning av batterier (80%)

EN54-4

-

24 h

SBF110:8

30 h + 10 min

24 h

EN50131-6 grade 1-2

12 h

72 h

EN50131-6 grade 3

24 h

24 h

SSF1014 Larmklass 1/2

12 h

72 h

SSF1014 Larmklass 3/4

30 h ( i tätort) / 60 h (ej tätort)

24 h

Tabellen visar kraven reservdrifttid och återuppladdning av batterier för olika larmklasser.

Om översättning av detta dokument

Bruksanvisning och andra dokument är i originalspråk på Svenska. Andra språk kan vara maskinöversatta och/eller ej granskade, fel kan förekomma.

Kretskort - Tekniska data

Tekniska data, moderkort: PRO 3

Info

Förklaring

Kortnamn:

PRO 3.

Produktbeskrivning

Huvudkort i batteribackup med avancerade funktioner och kommunikation mot överordnande system.

Egenförbrukning, med reläkort

Mindre än 120 mA. Alla reläer på externt larmkort dragna i normalläge.

Omkopplingstid från nätspänning till batteridrift

När batterier är i vilocykel: <5 mikrosekunder. När batterier är i laddningscykel: 0 (ingen). Batterier vilar i 20 dygns cykler varefter en laddningscykel tar vid och laddar batterierna i 72 h. Sker nätavbrott när batterier är i vilocykel kopplas batterier in på <5 mikrosekunder. Sker nätavbrott när batterier är i laddningscykel existerar ingen omkopplingstid.

Inkommande elnät

230 V AC -240 V AC, 47-63 Hz.

Säkring på elnät

Se tabell: Säkringar.

Indikering

Lysdiod på kretskort/skåpslucka.

Larm

Larm som visas på indikeringsdiod på skåpets framsida.

  • Cellfel i batteri eller ej anslutet batteri.

  • Laddarfel, underspänning.

  • Laddarfel, överspänning.

  • Låg systemspänning, systemspänning under 24,0 V i nätdrift.

  • Låg batterispänning, under 24,0 V DC vid nätavbrott.

  • Nätavbrottslarm.

  • Sabotagebrytare.

  • Säkringsfel.

  • Åldrat batteri

Utökande larmfunktioner går att få över kommunikation eller med larmkort.

Tabell 23. Säkringar

Säkringar

Typ

5 A

T5A

10 A

T10A

Elnätssäkring på 24 V enheter upp till 15 A

T2,5AH250V. Keramisk.



Tabell 24. Skydd

Info

Förklaring

Djupurladdningsskydd

Ja. 24 V enheter skydd vid 20, +/- 0,5 V.

Överspänningsskydd

Ja

Övertemperatursskydd

Ja

Kortslutningskyddad

Ja



Tekniska data, Relay Card NOVA Series (PRO3/NEO3)

Info

Förklaring

Kortnamn:

PRO3 larmkort

Version:

1.2

Produktbeskrivning

Larmkort för PRO3 eller NEO 3 med larm på växlande relä. Alla reläer är normalt spänningssatta och ger larm vid spänningslöst läge.

Rekommenderad miljö

Inomhus, klass 1. Omgivningstemperatur: +5°C – 40°C.

Skyddsklass

IPX0

Rekommenderad montering

NOVA Serien (endast 5 A och 10 A)

Ingångsspänning

13,6 VDC, 27,3 VDC

Egenförbrukning

40 mA

Larm via

Växlande relä

Antal larmutgångar

4 st.

Certifierad enligt

EN 50131-6, SBF 110:8, SSF1014, Uppfyller larmklass 4, SSF 1014, utgåva 5

Certifikatsnummer (SBSC)

20-117

Produkten möter kraven enligt

CE direktivet enligt: 765/2008, EMC Direktiv 2014/30EU, Emission: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, Immunity: EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11. SS-EN 50 130-4:2011 Edition 2 & SSF1014 Larmklass 1-4 (Inbrottslarm).

Producent

Milleteknik AB

Ursprungsland

Sverige

Tabell 25. Larmöversikt

Larmöversikt i bokstavsordning

Relä 1* / Larmutgång 1

Relä 2* / Larmutgång 2

Relä 3* / Larmutgång 3

Relä 4* / Larmutgång 4

RS-232 kommunikation (P5:1-9) - Gäller endast enheter med systemstöd, (Bravida).

Indikeringsdiod på huvudkort och LED på dörr.

Nätavbrott

X

-

-

-

X

X

Säkringsfel

-

X

-

-

X

X

Sabotagebrytare

-

-

-

X

X

X

Fläktfel

-

-

-

-

X

-

Laddarfel, överspänning

-

X

-

-

X

X

Laddarfel, underspänning

-

X

-

-

X

X

Cellfel eller ej anslutet batteri

-

X

-

-

X

X

Låg systemspänning, (systemspänning under 24,0 V i nätdrift).

-

-

X

-

X

X

Låg batterispänning (<24,0 V DC) eller nätavbrott

-

X

-

-

X

X

Övertemperatur

-

-

-

-

X

-

Undertemperatur

-

-

-

-

X

-

Undertemperatur

-

-

-

-

X

-

Kort batteritid kvar

-

-

-

-

X

-

Åldrat batteri**

-

X**

-

-

X**

X**

Överström 100 %, minutmedelvärde

-

-

-

-

X

-

Överström 80 %, dygnsmedelvärde

-

-

-

-

X

-

Överström 175 %, sekundmedelvärde

-

-

-

-

X

-

*Larm på potentialfri reläkontakt.

*** Ej på NEO-batteribackuper.



Tabell 26. RS-485 på reläkort

RS-485 på P4:1-4

Förklaring

P4:1

GND, jord

P4:2

RX

P4:3

TX

P4:4

+5V



Nätaggregat

Nätaggregat - Tekniska Data LRS-150-24

Sitter i:

NOVA 24V 5A FLX M

Info

Förklaring

Utspänning

27,3 V

Utström:

0 A - 6,5 A

Utspänning, ripple

200 mVp-p

Överspänning

28,8 V - 33,6 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 0,6 Vp-p

Verkningsgrad

89 %

Strömbegränsning

110 % - 140 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

+ / - 1,0 %

Ingångsström (230 V)

1,7 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC - 240 V AC

Märkeffekt

156 W

Temperaturområde

-30°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Nätaggregat - Tekniska Data RSP-320-24

Sitter i:

NOVA 24V 10A FLX M

Info

Förklaring

Utspänning

27,3 V

Utström

0 A - 13,4 A

Utspänning, ripple

150 mVp-p

Överspänning

27,6 V - 32,4 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 1,2 Vp-p

Verkningsgrad

89 %

Strömbegränsning

105 % - 135 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

+/- 1,0 %

Ingångsström (230 V)

2 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC - 240 V AC

Märkeffekt

321,6 W

Temperaturområde

-30°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Tekniska data kapsling

Kapsling - Tekniska Data

Info

Förklaring

Namn

FLX M

Kapslingsklass

IP 32

Mått

Höjd: 224 mm, bredd 438 mm, djup 212 mm

Höjdenheter

5 HE

Montering

Vägg eller 19" rack.

Omgivningstemperatur

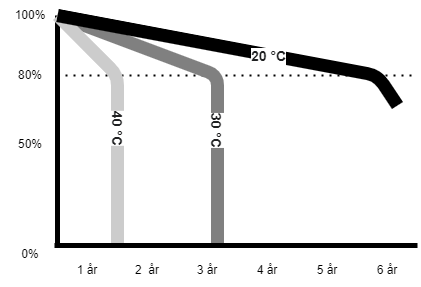

+5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C.

Omgivning

Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet

Material

Pulverlackerad plåt.

Färg

Svart

Kabelgenomföringar, antal

4

Batterier som får plats

2 stycken 12 V, 20 Ah.

Fläkt

Ja

Länk till senaste informationen

Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.

NOVA

Garanti, support, tillverkningsland och ursprungsland

Garanti 5 år

Produkten har fem års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Tillverkarens support

Tillverkare ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Support

Behöver du hjälp med installation eller inkoppling?

Du hittar svar på många frågor på: www.milleteknik.se/support

Telefon: 031- 340 02 30, e-post: support@milleteknik.se.

Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.

Reservdelar

Kontakta support för frågor om reservdelar.

Support efter garantitiden

Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Frågor om produkters prestanda?

Telefon till försäljning: 031- 340 02 30, e-post: sales@milleteknik.se

Kontakta oss

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Sverige

+46 31-34 00 230

www.milleteknik.se

Tillverkningsland

Sverige

Tillverkare

Designad och producerad av Milleteknik AB

Produktens livslängd, miljöpåverkan och återvinning

Produkten är designad och konstruerad för lång livslängd vilket minskar miljöpåverkan. Produktens livslängd (förutom slitagedelar) är beroende på, bland annat miljöfaktorer, främst omgivningstemperatur, oförutsedd belastning på komponenter som blixtnedslag, yttre åverkan, handhavandefel, med flera. Produkter återvinns genom att lämnas till närmaste återvinningsstation eller sändas åter till tillverkare. Kontakta din distributör för mer information. Kostnader som uppkommer i samband med återvinning ersätts ej.

soptunna_atervinning.ai

Batterier

Batterier ingår ej

Batterier säljs separat.

Batterikombinationer NOVA FLX M

Batterikapacitet (Ah)

Batterityp

Antal batterier

Batterier i enhet

20 Ah

20 Ah

2 st

2 i Batteribackup

45 Ah

45 Ah

2 st

0 i Batteribackup

2 i Batteribox 1

65 Ah

20 Ah +

45 Ah

4 st

2 i Batteribackup

2 i Batteribox 1

90 Ah

45 Ah

4 st

0 i Batteribackup

2 i Batteribox 1

2 i Batteribox 2

110 Ah

20 Ah +

45 Ah

6 st

2 i Batteribackup

2 i Batteribox 1

2 i Batteribox 2

135 Ah

45 Ah

6 st

0 i Batteribackup

2 i Batteribox 1

2 i Batteribox 2

2 i Batteribox 3

155 Ah

20 Ah +

45 Ah

8 st

2 i Batteribackup

2 i Batteribox 1

2 i Batteribox 2

2 i Batteribox 3

180 Ah

45 Ah

8 st

0 i Batteribackup

2 i Batteribox 1

2 i Batteribox 2

2 i Batteribox 3

2 i Batteribox 4

200 Ah

20 Ah +

45 Ah

10 st

2 i Batteribackup

2 i Batteribox 1

2 i Batteribox 2

2 i Batteribox 3

2 i Batteribox 4

Certifierad med batterityp

Enheten är certifierad med UPLUS batteri som skall användas för att certifikat skall upprätthållas.

20 Ah, 12 V AGM-batteri

Passar i

Antal batterier

NOVA 24V 5A FLX M

2

NOVA 24V 10A FLX M

2

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

20 Ah

Tabell 27. 10+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT113-12V20-01

5230538

UPLUS 12V 20Ah 10+ Design life batteri

M5 Bult

182x77x168 mm

6,0 kg

UPLUS



Reservdrifttider - översikt

Tabellen visar beräknad och förväntad reservdrifttid vid olika belastningar på batteribackupen.

Viktigt

Detta är en vägledning och alla tider är ungefärliga och kan avvika från faktiskt tider. Last, temperatur och andra faktorer spelar in varför exakt tid ej kan lämnas.

Gäller nya batterier.

Strömstyrka och batterier varierar med konfiguration, kontrollera om konfigurationen klarar batterier och strömstyrka.

Tabell 28. Reservdrifttider 24 V enheter - utan batteribox

Medelström

7,2 Ah

14 Ah

28 Ah

45 Ah

Belastning

Reservdrifttid (ca), minuter

0,5 A

450

820

1650

2350

1 A

260

485

970

1460

2 A

150

280

560

920

4 A

90

165

335

550

6 A

67

125

245

405

8 A

57

105

210

350

10 A

44

80

160

270

12 A

38

70

140

235

14 A

33

60

120

200

16 A

28

50

100

170

18 A

25

45

89

150

20 A

23

42

84

142



Tabell 29. Reservdrifttider 24 V enheter - med batteribox, 28 Ah - 70 Ah

Medelström

28 Ah

42 Ah

65 Ah

70 Ah

-

4 batterier

(14 Ah)

6 batterier

(14 Ah)

4 batterier

(20Ah + 45 Ah)

10 batterier

(7 Ah)

Belastning

Reservdrifttid (ca), minuter

0,5 A

1650

2090

5574

3440

1 A

970

865

3252

2118

2 A

560

815

1770

1329

4 A

335

490

930

864

6 A

245

360

600

605

8 A

210

310

426

544

10 A

160

240

342

414

12 A

140

210

270

363

14 A

120

180

234

311

16 A

100

150

204

286

18 A

90

130

150

254

20 A

84

126

138

241



Tabell 30. Reservdrifttider 24 V enheter - med batteribox, 90 Ah - 155 Ah

Medelström

90 Ah

110 Ah

135 Ah

155 Ah

-

4 batterier

(45 Ah)

6 batterier

(20 Ah + 45 Ah)

6 batterier

(45 Ah)

8 batterier

(20 Ah + 45 Ah)

Belastning

Reservdrifttid (ca), minuter

0,5 A

4705

5796

7056

8215

1 A

2928

3582

4392

5070

2 A

1836

2247

2754

3230

4 A

1183

1438

1762

2018

6 A

788

959

1175

1345

8 A

748

861

1048

1150

10 A

570

689

839

920

12 A

499

603

699

765

14 A

427

516

629

655

16 A

404

499

592

590

18 A

359

444

526

520

20 A

340

420

498

495



Tabell 31. Reservdrifttider 24 V enheter - med batteribox, 180 Ah - 225 Ah

Medelström

180 Ah

200 Ah

225 Ah

-

8 batterier

(45 Ah)

10 batterier

(20 Ah + 45 Ah)

10 batterier

(45 Ah)

Belastning

Reservdrifttid (ca), minuter

0,5 A

9408

12972

11760

1 A

5856

7872

7320

2 A

3672

4548

4590

4 A

2365

2670

2945

6 A

1577

1780

1960

8 A

1500

1558

1800

10 A

1140

1246

1410

12 A

950

1038

1200

14 A

855

890

1055

16 A

810

902

995

18 A

715

802

885

20 A

680

722

840



Med reservation för felskrivningar.

Anslutning av batteribox

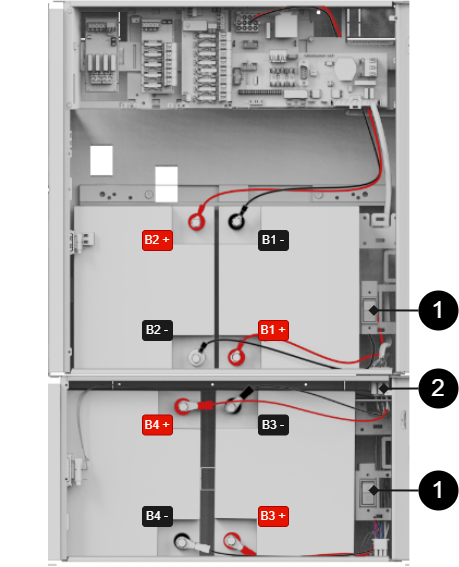

Inkoppling batteribox med batteribackup

FLX_med_batteribox.pdf

Bilden ger en översikt över kopplingar för batterikablar och batterisäkringar.

Tabell 32. Inkoppling batteribox med batteribackup.

Batterikablage

Förklaring

B1+

Kopplas till säkring.

B1-

Kabel från moderkort kopplas till batteri.

B2+

Kabel från moderkort kopplas till batteri.

B2-

Kopplas till säkring.

B3+

Kopplas till säkring.

B3-

Kopplas via anslutningskontakt till batteri i batteribackup.

B4+

Kopplas via anslutningskontakt till batteri i batteribackup.

B4-

Kopplas till säkring.



Tabell 33. Inkoppling

Nummer

Förklaring

1

Batterisäkring.

2

Koppla ihop batteribackup och batteribox med vit, 9-polig, fyrkantig anslutningskontakt.

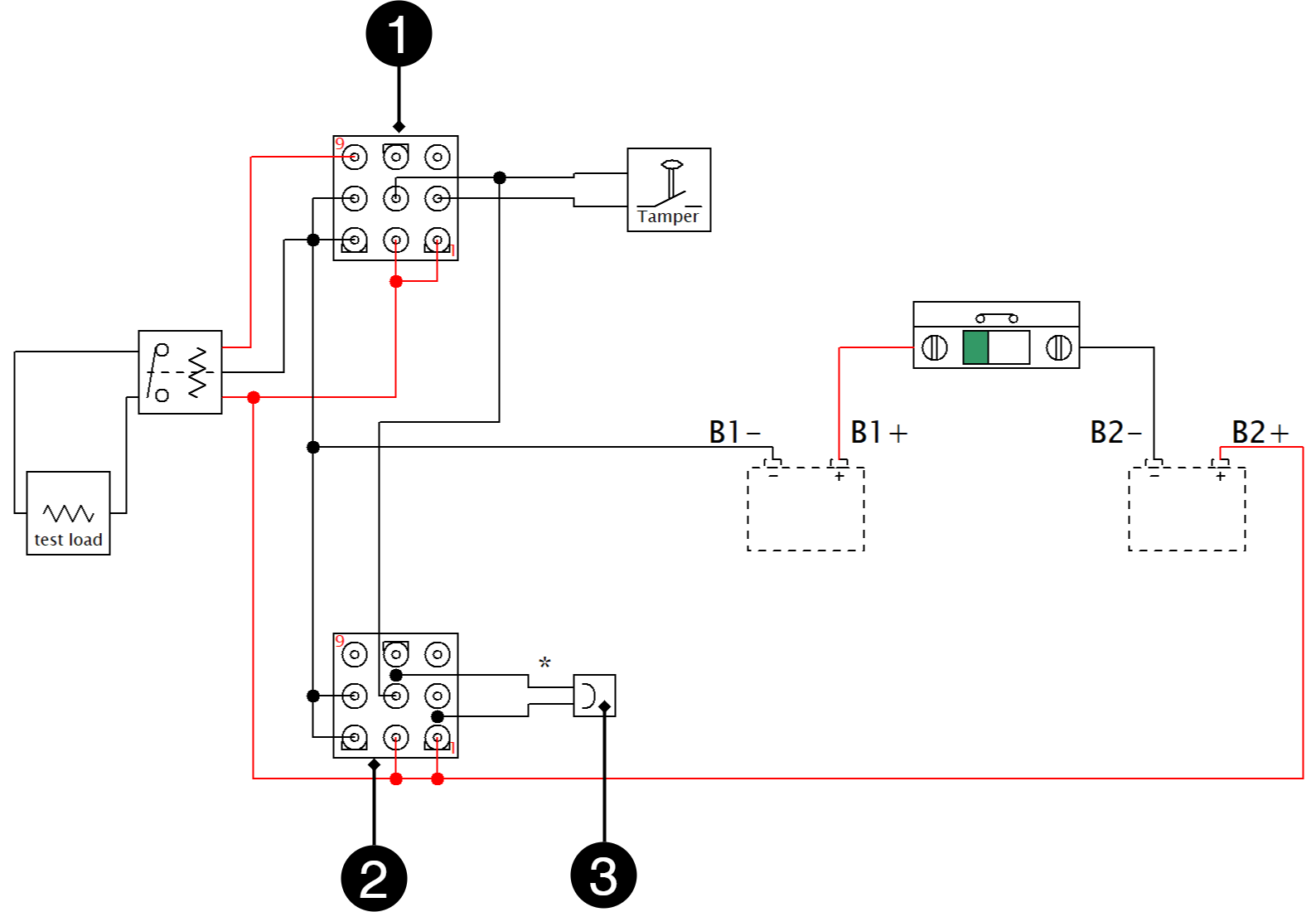

Inkopplingsschema och bygel

Larm till sabotagekontakt seriekopplas och därför måste slingan vara obruten till sista batteriboxkablaget. Bygel sluter slingan på varje kablage som går från batteribackup till batteribox och för att larm skall ges på sabotagekontakten i batteriboxen måste bygel på kablage klippas. Klipp inte bygel på sista kablage i batteribox, då kommer larm för sabotage inte ges i någon tillkopplad batteribackup eller batteribox.

Tabell 34. Inkopplingsschema och bygel

Nummer

Förklaring

1

IN - inkommande anslutning

2

UT - utgående anslutning

3

Bygel på sockel på utgående anslutning



Tabell 35. Inkopplingsschema och bygel

Enheter

Bygel - var du skall klippa / ej klippa

Var slutningen i slingan skall vara

Batteribackup utan batteribox

Klipp ej bygel

Bygling skall vara kvar i batteribackup

Batteribackup + 1 batteribox

Klipp bygel från batteribackup

Bygling skall vara kvar i batteribox 1

Batteribackup + 2 batteriboxar

Klipp bygel i batteribackup och från batteribox 1

Bygling skall vara kvar i batteribox 2



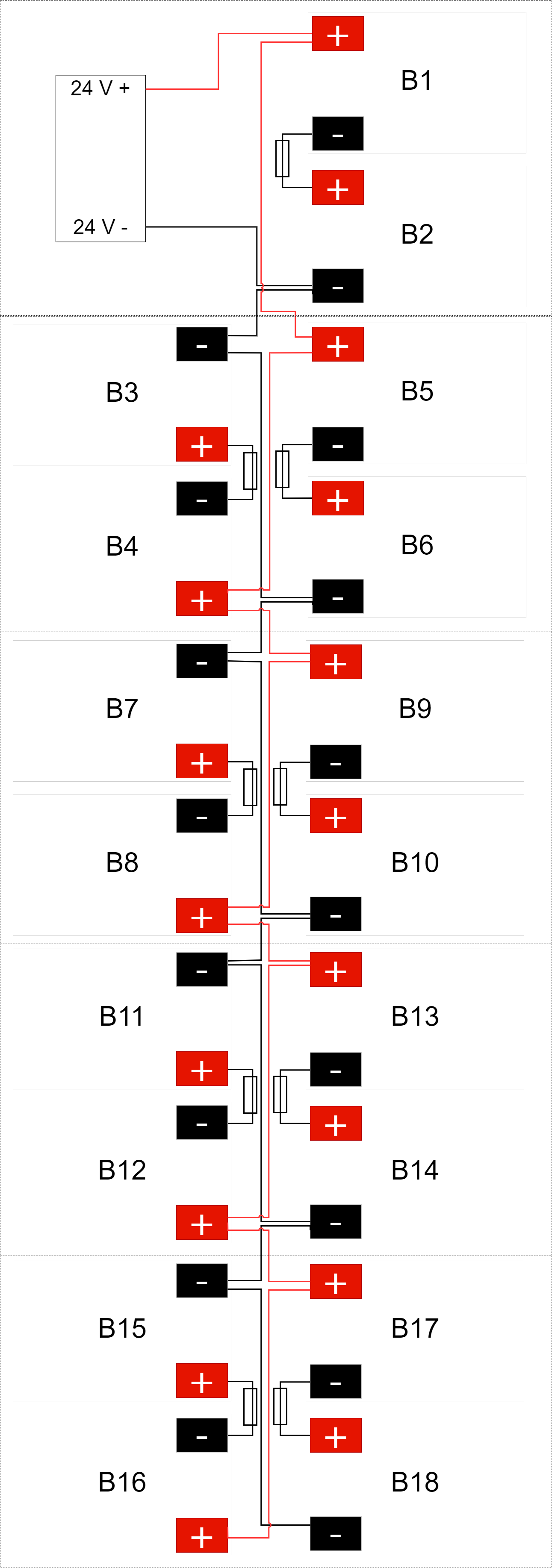

Schematisk inkoppling av batteribackup med fyra batteriboxar

Inkopplingsschema_batterier_med_batteribox.psd

Sabotagekontakt vid extra batteribox

Har en eller flera batteriboxar kopplats till enheten skall sabotagekontakterna seriekopplas för att larm från alla enheter skall ges. Det är viktigt att seriekopplingen har slutning vid den sista sabotagekontakten. Seriekopplingen skall börja i enheten och vända tillbaka i den sista batteriboxen.

Alla sabotagekontakter skall sitta i serie för att alla sabotagekontakter skall vara med i larmkedjan. Därför måste kabel som sitter i på den niopoliga kontakten klippas. På den sista anslutningen/batteriboxen skall den byglade kabeln ej vara klippt.

Adress och kontaktuppgifter

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Sverige

031-340 02 30

info@milleteknik.se

www.milleteknik.se



[1] Översättning på annat språk än svenska är endast vägledande och ej säkert granskade. Översättning skall alltid kontrolleras mot det svenska originalet för att säkerställa korrekt information.
