Tarkistukset ja tämän asiakirjan painos

Tämän asiakirjan nykyinen ja viimeisin julkaistu painos on saatavilla osoitteessa www.milleteknik.se.

Tämän asiakirjan voimassaoloa ei voida taata, koska uusia painoksia julkaistaan ilman ennakkoilmoitusta.

Käyttöohjeen alkuperäiskieli: Ruotsi.

Käyttöohje, tekniset tiedot ja niiden käännökset voivat sisältää virheitä. Asentajan vastuulla on aina asentaa tuote turvallisesti.

Lue tämä ensin!

Elektroniikka, kotelosta riippumatta, on tarkoitettu käytettäväksi valvotussa sisäympäristössä. Verkkojännite tulee katkaista asennuksen ajaksi.

Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön. Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.

Kaikki tiedot voivat muuttua.

Ruotsinkieliset käyttöohjeet alkuperäisessä muodossa[1].

Tietoja sertifioitujen yksiköiden lasiputkisulakkeista

Piirilevyn kuormituslähdöissä on lasiputkisulakkeet, joiden laukaisuaika on noin 150 ms. Jos lasiputken sulake laukeaa YKSI kuorman lähtö jännitys kaatuu KAIKKIIN kuorma lähdöt 0 V:iin 150 ms:ksi.

Asentaja on vastuussa siitä, että energiapuskuria on vähintään 150 ms. järjestelmissä, jotka saavat virtaa akusta tai hyväksyvät 150 ms:n sähkökatkon.

Vaihtoehtojen yleiskatsaus NOVA

Taulu 1. Vaihtoehtojen yleiskatsaus

Tuotteen nimi

Sertifioitu nimi

Emolevy: PRO1

Emolevy PRO2:

Emolevy PRO2 v3

Emolevy: PRO3

NOVA 12V 10A FLX S

12V täyttää vaatimukset, mutta ei ole sertifioitu.

-

-

-

x

NOVA 12V 10A FLX M

-

-

-

x

NOVA 12V 10A FLX L

-

-

-

x

NOVA 24V 5A FLX S

NOVA 25 50-FLX-S

X

X

-

X

NOVA 24V 10A FLX S

NOVA 25 100-FLX-S

X

X

-

X

NOVA 24V 5A FLX M

NOVA 25 50-FLX-M

X

X

-

X

NOVA 24V 10A FLX M

NOVA 25 100-FLX-M

X

X

-

X

NOVA 24V 15A FLX M

NOVA 25 150-FLX-M

X

X

X

-

NOVA 24V 25A FLX M

NOVA 25 250-FLX-M

X

X

X

-

NOVA 24V 5A FLX L

NOVA 25 50-FLX-L

X

X

-

X

NOVA 24V 10A FLX L

NOVA 25 100-FLX-L

X

X

-

X

NOVA 24V 15A FLX L

NOVA 25 150-FLX-L

X

X

X

-

NOVA 24V 25A FLX L

NOVA 27 250-FLX-L

X

X

X

-



Kotelo

Konsoli

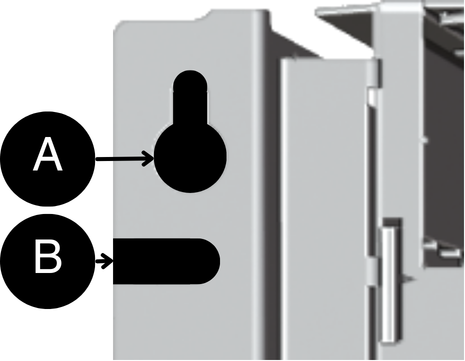

Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kannakkeiden tulee istua taaksepäin, seinää vasten. Kun asennat 19 tuuman telineeseen, konsolin on oltava yksikön edessä.

Taulu 2. Konsoli

Ei

Selitys

A

Konsoli työnnetään sisään alhaalta ylöspäin.

B

Klipsi napsahtaa sisään, kun kiinnike on kunnolla paikallaan.



Tärkeää

[sv] Skall larmklass 3 (SSF) uppfyllas skall skåp och sabotagekontakt sitta monterade på vägg. Tillval, Cabinet tamper M/L för att sätta sabotagekontakt på vägg finns.

Asennus

Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.

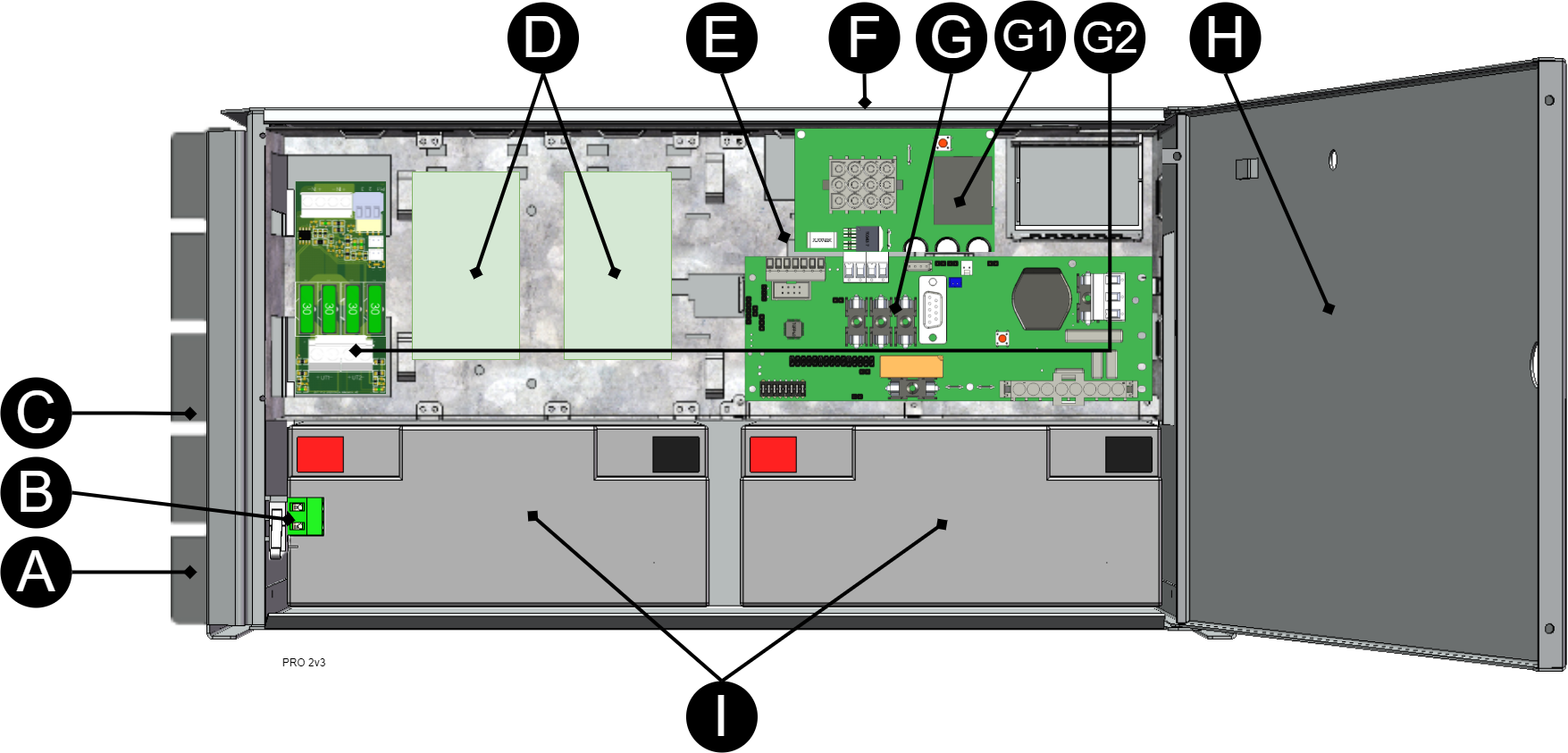

Osaluettelo

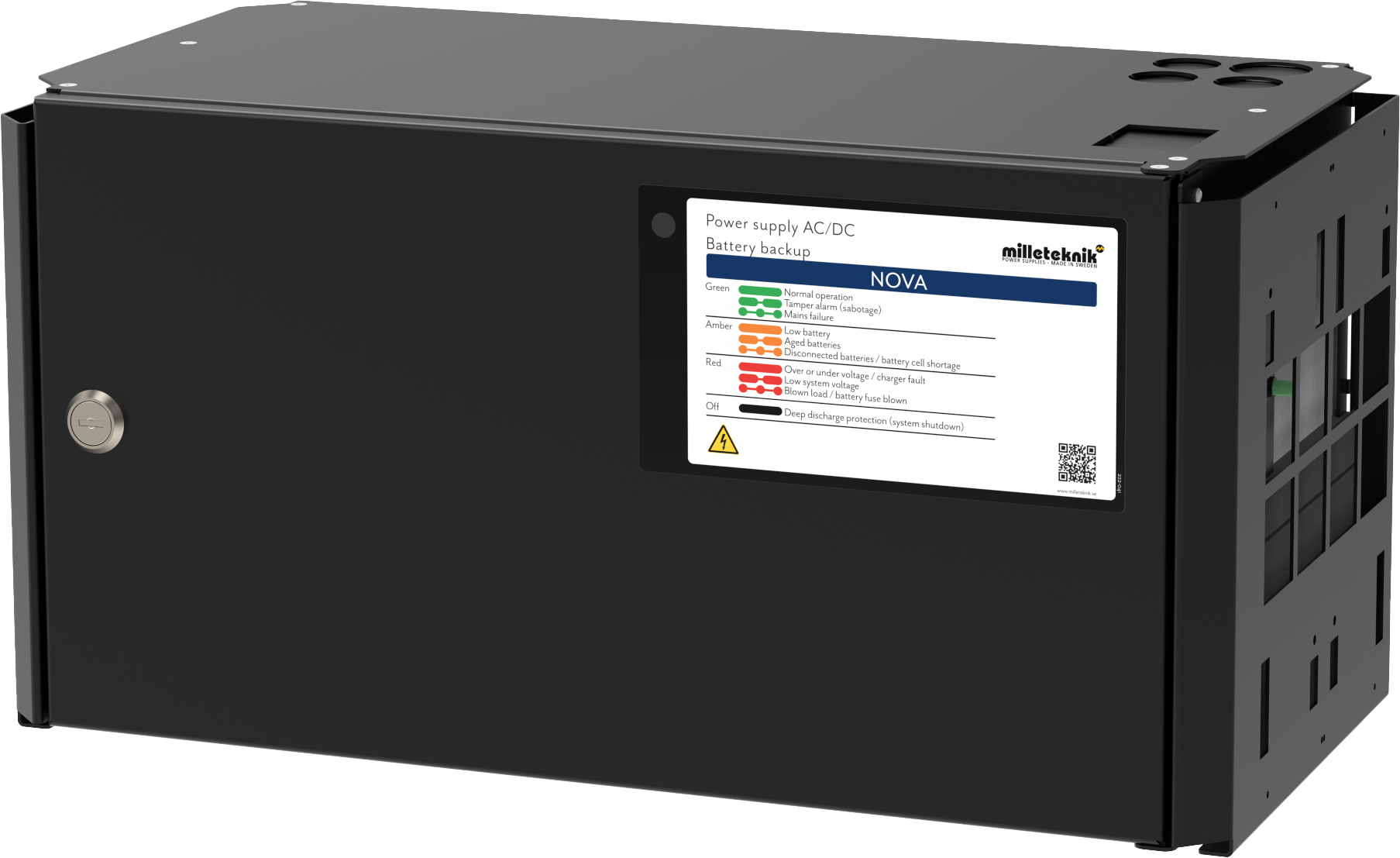

NOVA FLX M

Taulu 3. Komponenttien yleiskatsaus

Kirjain

Selitys

A

Kiinnike, käännettävä seinään tai 19" telineeseen asennusta varten.

B

Sabotaasikosketin. Hälytysluokan 3 (SSF) täyttämiseksi sabotaasikoskettimen on oltava seinässä.

C

Kaappi jauhemaalattua levyä.

D

[sv] Plats för fördelningskort.

E

Virtalähde.

F

Kaapeliläpiviennit.

G

Emolevy.

G1

Tehostekortti.

G2

Lataa kortti.

H

Lukittava ovi.

I

Paikka akuille.



Akut – sijoitus ja kytkentä

Akkujen liittäminen

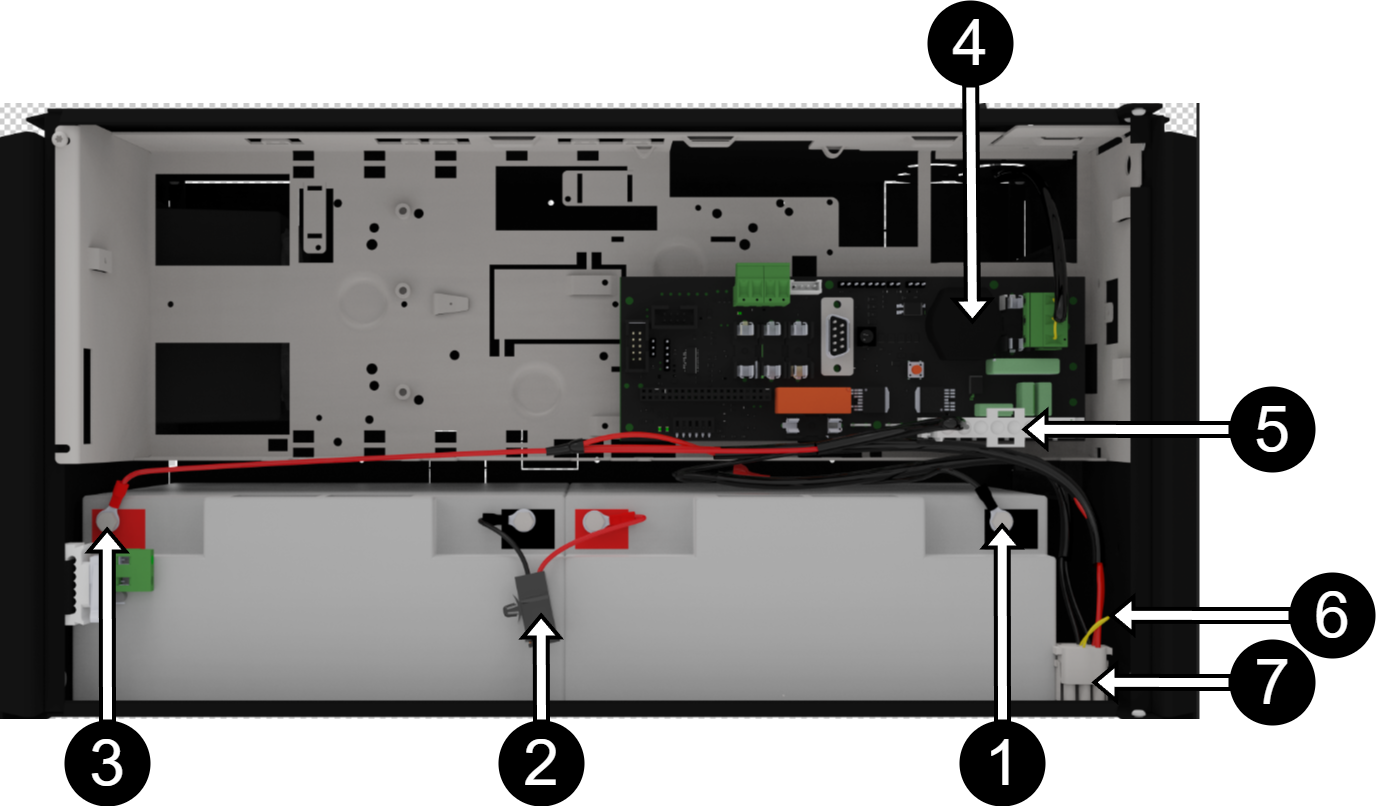

Kuva 1. Akkujen liittäminen. Emolevyt voivat vaihdella kokoonpanon mukaan, mutta akkujen kytkeminen on sama.
Akkujen liittäminen. Emolevyt voivat vaihdella kokoonpanon mukaan, mutta akkujen kytkeminen on sama.

Huomaa, että kortti (4) eroaa eri kokoonpanoista.



Taulu 4. Akkujen liittäminen.

Nro

Selitys

1

Akun kaapelin miinusnapa alkaen 4.

2

Jousituksen suojaus.

3

Positiivinen napa akkukaapelille alkaen 4.

4

Emolevy, vaihtelee kokoonpanon mukaan.

5

Akkukaapelit ovat emolevyssä.

6

Kaapeli, joka on leikattava akkukoteloa kytkettäessä.

7

Liitäntä akkukotelon liittämistä varten.



Liitä akun sulake / teräsulake

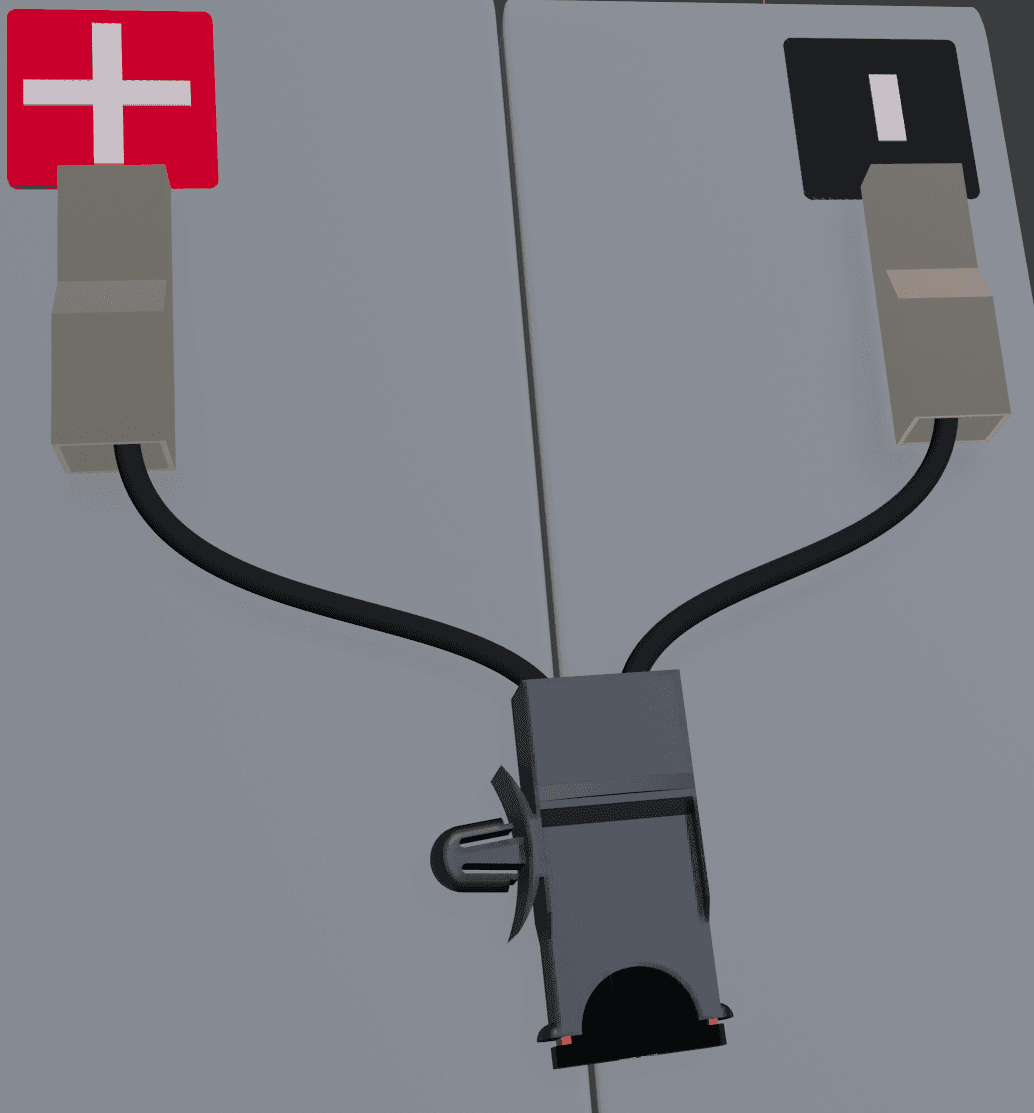

Kuva 2. Sulakkeenpidin teräsulakkeella on kytketty akkujen +- ja miinuskohtiin
Sulakkeenpidin teräsulakkeella on kytketty akkujen +- ja miinuskohtiin

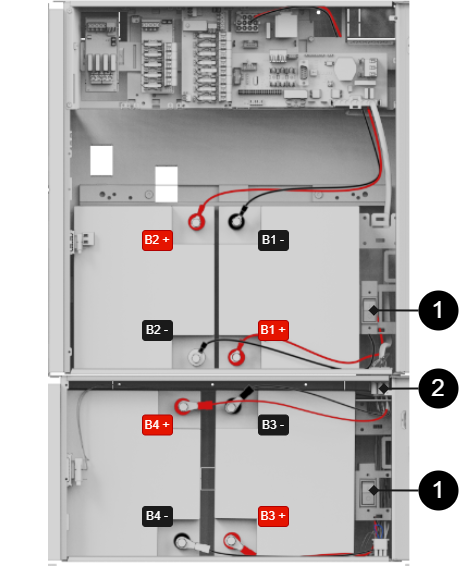

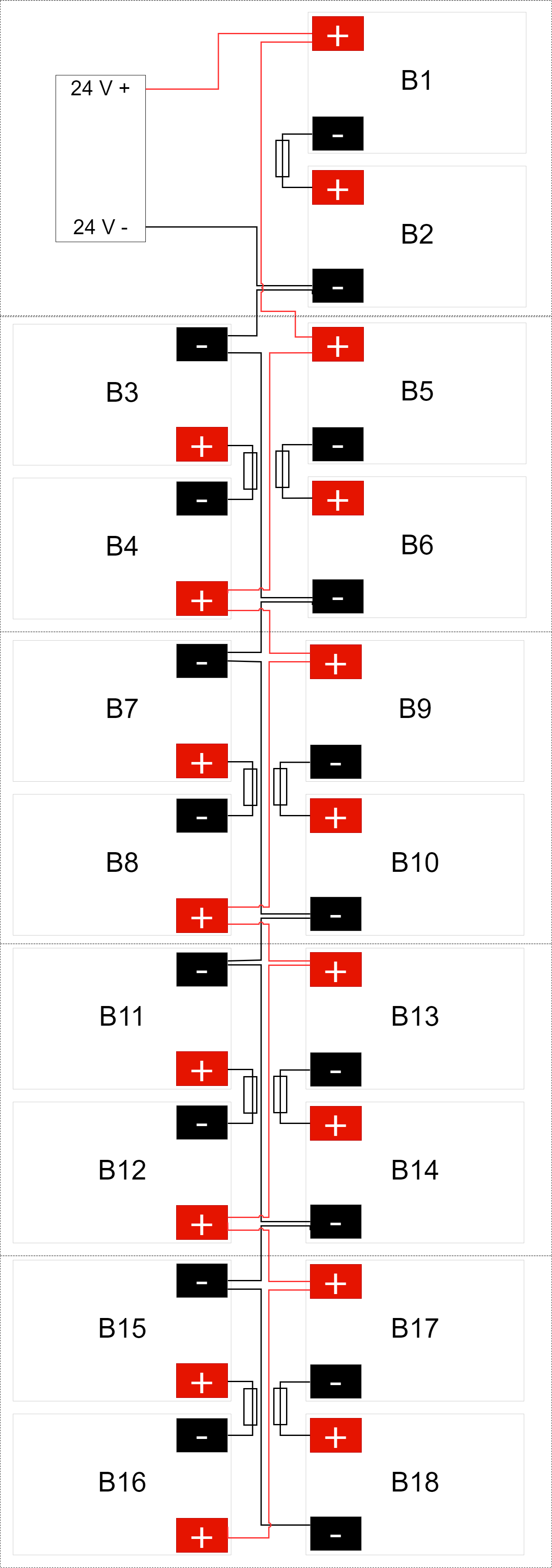

Kaavio – akkujen kytkentä, 24 V

Akkukaapelit on asennettu emolevyyn toimituksen yhteydessä. Alla olevissa kuvissa näytetään vain, miten kaapelit kytketään.

  1. 1. Aseta akut kaappiin siten, että akun navat ovat ulospäin, kaapin ovea kohti.

  2. 2. Kytke akkukaapelit akkuun. Punainen kaapeli plussaan ja musta kaapeli miinukseen.

  • Jos mahdollista, katkaise verkkojännite akkujen kytkentää ja vaihtamista varten.

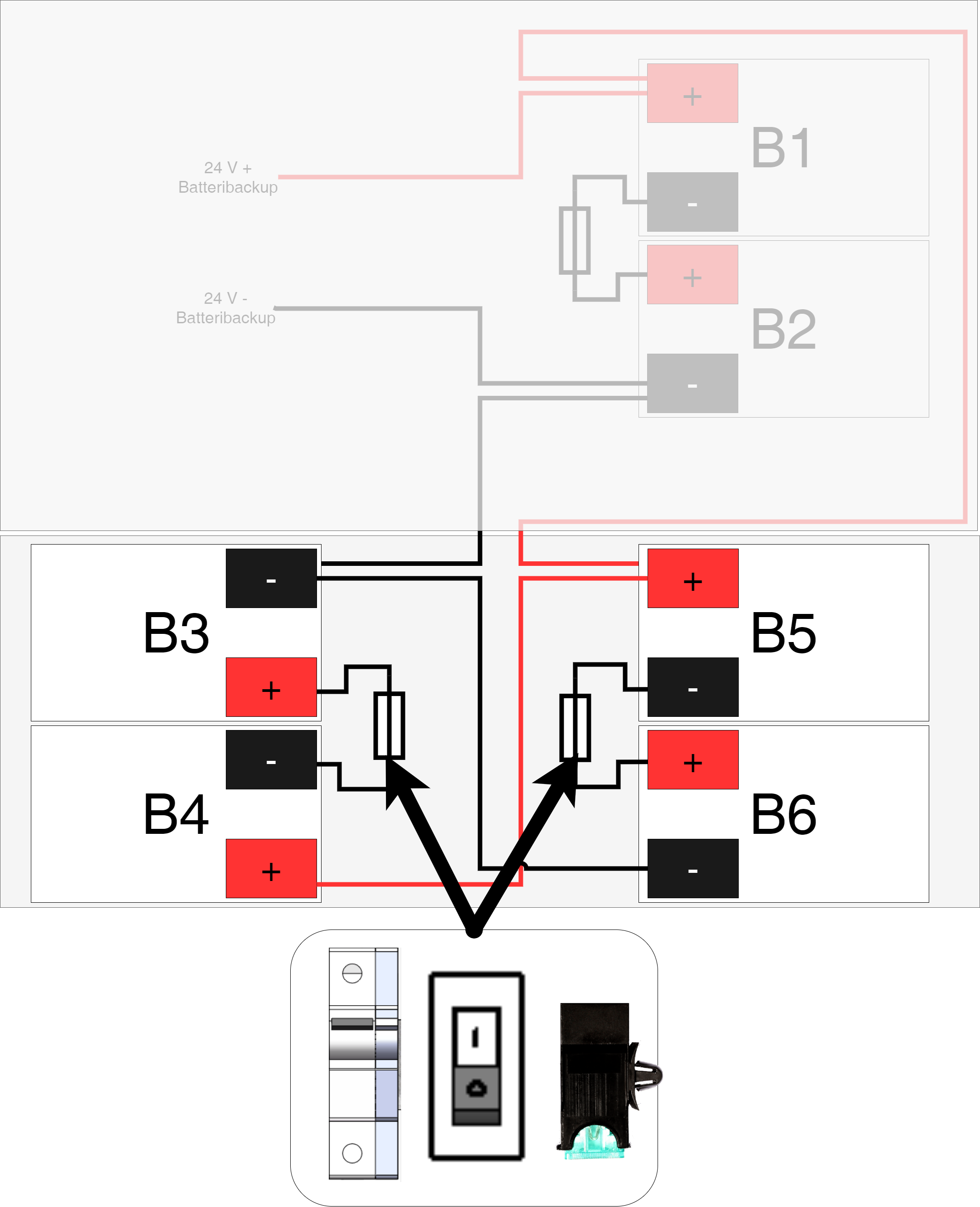

Kuva 3. Varmennusakun akkujen kytkentäkaavio
Varmennusakun akkujen kytkentäkaavio

Kytke akkukaapelit oikeisiin napoihin. Kytkentävirhe voi vahingoittaa laitetta.



Emolevy - kuvaus

Emolevy ohjaa laitetta, jakaa virtaa ja kommunikoi muiden järjestelmien kanssa. Katso lisätietoja teknisistä tiedoista.

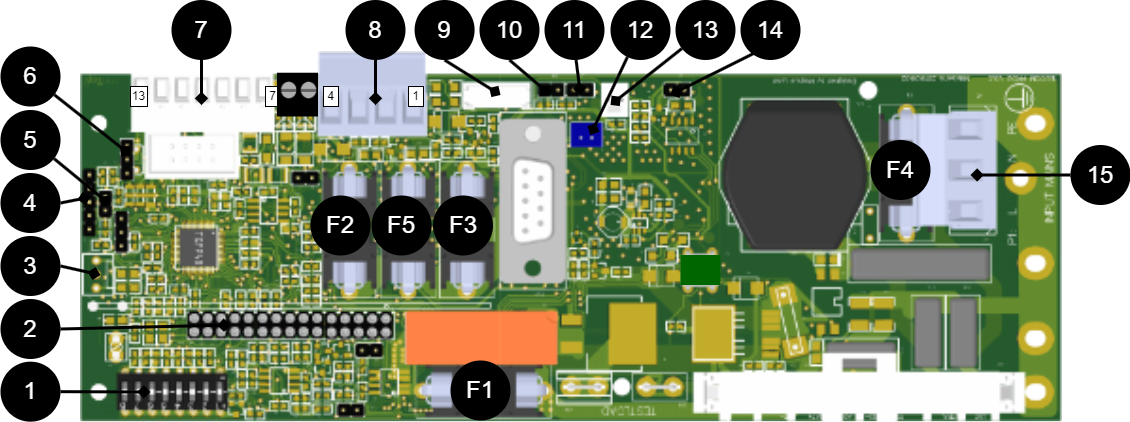

Kuva 4. PRO2 v3
PRO2 v3


Taulu 5. Piirilevyn yleiskatsaus, selitys

Nro

Piirilevyllä

Selitys

1

Dip SW

Dip-kytkin 1-8

2

J20

Relekortin kytkentä.

3

JU17

Kytkentä ulkoinen merkkidiodi.

4

-

Ohjelmointikontakti.

5

J13

Tietojen palautus akun vaihdon jälkeen.

6

J6

Tiedonsiirtoliitäntä.

7

P2:7-13

7-8

9-10

11

12

13

Yhteysviestintä.

RS-485

GND, maadoitettu

RX

TX

+5V

8

P2:1-4

1

2

3

4

Kuormalähdöt.

+

-

+

-

9

J29

Liitäntä tuulettimeen.

10

J14

Sabotaasikoskettimen liitäntä.

11

J 3

Sabotaasikoskettimen liitäntä akkukotelosta.

12

J1

Lisäkortin liitäntä.

13

J4

Ulkoisen varokkeen liitäntä (NO).

14

J7/21

Ulkoisen varokkeen liitäntä (NC).

15

P1:1-3

Tuleva verkkovirta (230 V). L, N, PE.



Varokkeet

Taulu 6. Varokkeet PRO2 / PRO2 V3

Varoke

Tyyppi

Selitys

F1

T16A

Virtalähteen varoke.

F2

T250m

Lataa sulake 2 + (P2:3).

F3

T250mA

Lataa sulake 1 + (P2:1).

F4

T4A

Sähköverkon varoke.

F5

T16A

Kuormavaroke 1 - (P2:2:lle)



Varoitus

Jos varoke vaihdetaan suurempaan kuin laitteen mukana toimitettu varoke, on olemassa omaisuusvahingon vaara. Varokkeen tehtävänä on suojata kytkettyä kuormaa ja sen kuormakaapeleita vaurioilta ja tulipalolta. Varoketta ei ole mahdollista vaihtaa suurempaan virranoton lisäämiseksi.

Verkkovirran liittäminen

Kytke verkkovirta emolevyyn liittimellä

Pujota virtajohdot kaapin kaapeliläpiviennin kautta.

Kiinnitä F ja N nippusiteillä.

Virtajohdot on pidettävä erillään muista kaapeleista EMC-häiriöiden välttämiseksi.

Kuva 5. Kytke verkkojännite emolevyyn
Kytke verkkojännite emolevyyn

Kytke virtajohdot liittimeen ennen kuin asetat sen takaisin emolevyyn. Kiinnitä F ja N nippusiteillä.



Taulu 7. Virtajohdon liitännät

Kirjain

Selitys

F

Vaihe

N

Nolla

Suojamaadoitus

Suojamaadoitus



Huom

Tarkasta, että piirikortin merkinnät vastaavat liittimen kaapelijärjestystä.

Yhdistä kuorma

Max virta

Maksimivirtaa ei saa ylittää. Maksimivirta on ilmoitettu laitteen tyyppikilvessä.

Lataa lähdöt SSF-sertifikaatilla

Jotta sertifikaatti olisi voimassa, vain yhtä kuormalähtöä saa käyttää.

Jos kuormalähtöjen määrän lisäämiseksi tai kuorman selektiivisyyden luomiseksi on yksi tai useampi liitäntäkortti, kuorma on kytkettävä siihen, ei emolevyyn.

Taulu 8. Lataa liitännät

Piirilevyn numero

Selitys

P2:1

Liitäntä kuormalle 1+

P2:2

Liitäntä kuormalle 1 -

P2:3

Liitäntä kuormalle 2+

P2:4

Liitäntä kuormalle 2 -



Varo

Kuormia saa kytkeä emolevyyn vain 5 A ja 10 A yksiköissä. Muissa yksiköissä kuorma on kytkettävä tehokortin tai lisäkortin kautta.

Kuorman kytkentä 15 A – 25 A:n yksiköihin

Laitteissa, joissa on tehokortti suurempien virtojen (15 A ja yli) käsittelyyn, kuorma on kytkettävä lisäkortille.

Katso lisäkortin dokumentaatio kuorman kytkemistä varten.

Varoitus

Kuormaa ei saa kytkeä emolevyyn, jos laite on 15 A tai 25 A, koska se tuhoutuu käyttöönoton yhteydessä. Tällä tavalla tuhotut emolevyt eivät kuulu takuun piiriin.

Kuva 6. Tehostekortti
Tehostekortti

Tehokortti lisää 15 A ja 25 A laitteiden virtaa.



LaLehtivarokkeilla varustetut kuormakortit

Kortti korvaa emolevyn kuormalähdön.

Kuormakortissa on erityyppinen sulake, joka on helpompi vaihtaa, ja samalla kortti tarjoaa joustavamman kuorman kytkennän.

Taulu 9. Piirilevyn yleiskatsaus, selitys

Nro

Piirilevyllä

Selitys

1, 9

FUS2, FUS4

+ varoke, plusvaroke, 10 A–25 A tuotteesta riippuen.

2, 10

FUS1, FUS3

- varoke, miinusvaroke on 30 A.

3, 4

IN1, IN2

Liitäntä tuleva 24 V, (emolevyltä).

5

P1:1-3

Hälytysrele: NC, Com, NO

6

D29, D30

LED.

7

J1

Varokehälytys.

8

J2

Varokehälytys lähetettäväksi edelleen useille korteille.

11, 12

+UT1-, +UT2-

Kuormaliitäntä, lähtevä, 24 V



Kuorma on kytketty sulakekortin liittimeen 11 tai 12, katso komponenttien yleiskatsaus.

Hälytys tiedonsiirron kautta

Tiedonsiirto kytketään liittimeen 7–13. Katso yhteensopiva protokolla pääjärjestelmän dokumentaatiosta.

Tiedonsiirto pääjärjestelmään

Tiedonsiirto pääjärjestelmään on mahdollista kytkeä P2:n liitäntöjen kautta. Katso yhteensopiva protokolla pääjärjestelmän dokumentaatiosta. Katso lisätiedot hälytyksistä teknisistä tiedoista.

Taulu 10. Liitännät tiedonsiirron kautta

Liitin

Selitys

P2:7

RS-485 -

P2:8

RS-485+

P2:9

Järjestelmä miinus -

P2:10

Järjestelmä miinus -

P2:11

RXD

P2:12

TXD

P2:13

+5V



Dip-kytkin 1-8

Dip-kytkimessä on useita eri konfigurointitiloja:

Taulu 11. Dip-kytkin 1-8

Dip-kytkin

Verkko- tai akkukäytössä

Kommentti

1

Osoiteasetus ulkoista viestintää varten.

-

2

Osoiteasetus ulkoista viestintää varten

-

3

Osoiteasetus ulkoista viestintää varten

-

4

Osoiteasetus ulkoista viestintää varten

-

5

Asettaa hälytyksen sähkökatkon viiveestä

Ohjelmistossa v1.5

6

Asettaa hälytyksen sähkökatkon viiveestä

Ohjelmistossa v1.5

7

Asettaa hälytysrajan alhaiselle akkujännitteelle akkukäytössä.

Ohjelmistossa v1.5

8

Sytyttää tai sammuttaa LED-valon.

Tuleva ominaisuus ohjelmistopäivityksen kautta

8 peräkkäin

Suorita akkutesti



Ulkoisen tiedonsiirron osoiteasetus (Dip-kytkin 1-4)

Dip-kytkin S1: 1-4 asettaa osoitteita.

Taulu 12. Osoite Dip-kytkin 1-4

Dip: 1

Dip: 2

Dip: 3

Dip: 4

osoite 1

ON

OFF

OFF

OFF

Osoite 2

OFF

ON

OFF

OFF

Osoite 3

ON

ON

OFF

OFF

Osoite 4

OFF

OFF

ON

OFF

Osoite 5

ON

OFF

ON

OFF

Osoite 6

OFF

ON

ON

OFF

Osoite 7

ON

ON

ON

OFF

Osoite 8

OFF

OFF

OFF

ON

Osoite 9

ON

OFF

OFF

ON

Osoite 10

OFF

ON

OFF

ON

Osoite 11

ON

ON

OFF

ON

Osoite 12

OFF

OFF

ON

ON

Osoite 13

ON

OFF

ON

ON

Osoite 14

OFF

ON

ON

ON

Osoite 15

ON

ON

ON

ON



Verkkokatkon viive (dip 5-6)

On mahdollista siirtää aikaa, jolloin sähkökatkoshälytys tulee antaa. Käytä matriisia hälytyksen asettamiseen.

Taulu 13. Virtakatkon viive

Hälytykset sähkökatkoksista annetaan, kun:

Dip 5

Dip 6

3 sekuntia

OFF

OFF

30 minuuttia

ON

OFF

60 minuuttia

OFF

ON

240 minuuttia (4 tuntia)

ON

ON



Alhainen akun jännite (dip 7)

Dip: 7:llä on sama toiminto riippumatta siitä, onko laite verkkovirralla vai akkukäytössä tai pidetäänkö peukalointikytkintä painettuna.

Taulu 14. Alhainen akun jännite

Hälytys akun alhaisesta jännitteestä annetaan, kun

Dip 7

22,8 V*

ON

24 V

OFF

*25 % akun kapasiteetista jäljellä.



LED (dip 8)

LED/akkutesti syttyy aina kun luukku on auki.

Dip-kytkin 8=ON sammuttaa LEDin.

Dip-kytkin 8=OFF sytyttää LEDin.

Huomautus

Sertifioidut laitteet:

SSF-1014:n noudattamiseksi hälytysluokkaan 4 asti oven LED-valon on oltava sammutettuna (Dip-kytkin 8 asentoon ON).

Akkutesti (dip 8)

Akkutestin suorittamiseksi 8:n on vaihdettava tilaa ja viiden sekunnin on kuluttava ennen testin aloittamista.

  • Jos dip 8 alkuperäisessä tilassa on päällä OFF vaihda sitten dip 8 asentoon: ON (odota 5 sekuntia) ja vaihda sitten takaisin asentoon OFF.

  • Jos dip 8 alkuperäisessä tilassa on päällä ON vaihda sitten dip 8 asentoon: OFF (odota 5 sekuntia) ja vaihda sitten takaisin asentoon ON.

Tämä aktivoi akkutestin 3-8 sekunnin kuluttua. Akkutesti kestää noin 6 sekuntia ja sitten LED vilkkuu nopeasti keltaisena. Vanhentuneen akun hälytykset saattavat näkyä akkutestin aikana.

Nollaa dip 8 vasta, kun testi on valmis.

Käynnistä uudelleen vahvistaaksesi osoitteen, akun ja hälytysasetusten muutokset vanhemman järjestelmän

Kun dip-kytkin on asetettu eri parametreille, laitteen ohjelmisto on käynnistettävä uudelleen. Tämä on tarkoitettu uusien asetusten lukemista varten ja niiden voimaantuloa varten.

Tärkeää

Uudelleenkäynnistys tämän menettelyn mukaisesti katkeaa ei lähtöjännite.

Laiteohjelmiston uudelleenkäynnistys tehdään hyppyjälki J13 (PRO2)

Tärkeää

Uudelleenkäynnistys on tehtävä aina, kun laitteeseen tehdään muutos.

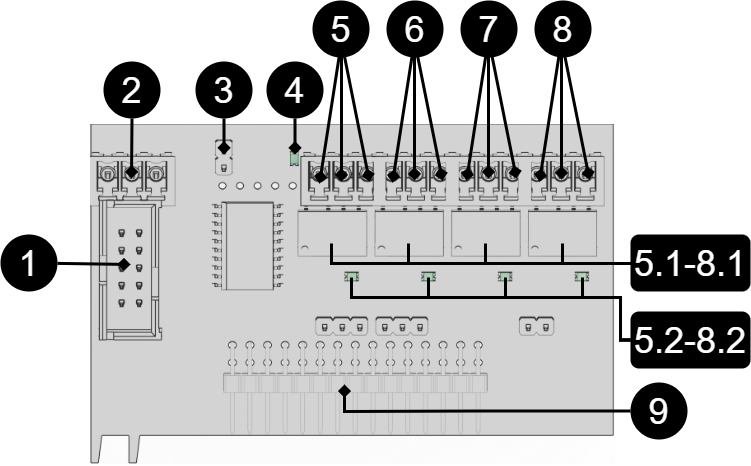

Emolevyn hälytyskortti: PRO2

Relekortti - kuvaus, liitännät ja hälytyslähdöt.

  • Kaikkien vikahälytysreleiden on oltava vedetyssä tilassa. Tarkista, että CO:n ja NC:n välillä on yhteys. Aseta mittauslaite jatkuvuusmittaukseen ja testin päättämiseen. Tämän pitäisi sitten olla merkki oikosulusta.

  • Kaikki releet ovat normaalisti jännitteisiä ja antavat hälytyksen, kun ne ovat jännitteettömät.

Tärkeää

Hälytyksen nollauksessa on normaalisti 10 sekunnin viive. Emolevyn ohjelmisto on konfiguroitava eri ajanjaksolle.

Taulu 15. Emolevyn hälytyskortti: PRO2.

Nro

Terminaali nro

Rele on normaalisti päällä.

Hälytyksen tyyppi tai selitys

1

J7

-

Liitäntä RS-232-kaapelille.

2

P4:1

-

RS-232: TxD, tiedot OUT emolevyltä.

P4:2

-

RS-232: RxD, data IN emolevylle.

P4:3

-

RS-232: Maadoitus, älä kytke maadoitusta toiseen liittimeen.

3

J6

-

Matkapusero.

4

D7

-

Merkkivalo, vilkkuu vihreänä normaalin toiminnan aikana.

5,5.1, 5.2

P5:1-3

EI, COM, NC

Peukalointihälytys, (valinnainen EN54:lle). 5.1 Rele. 5.2 LED, palaa vihreänä, kun rele vetää.

6, 6.1, 6.2

P5:4-6

EI, COM, NC

Hälytys: Alhainen järjestelmäjännite. 6.1 Rele. 6.2 LED, palaa vihreänä, kun rele vetää.

7, 7.1, 7.2

P5:7-9

EI, COM, NC

Hälytykset: Sulakevika, laturivian ylijännite, laturivian alijännite, kennovika/ei kytketty akku, alhainen akun jännite verkkokatkon sattuessa ja vanhentunut akku. 7.1 Rele. 7.2 LED, palaa vihreänä, kun rele vetää.

8, 8.1, 8.2

P5:10-12

EI, COM, NC

Sähkökatkon hälytys. 8.1 Rele. 8.2 LED, palaa vihreänä, kun rele vetää.

9

J11

-

Liitäntä emolevyyn.

PRO2-kortilla olevan tiedonsiirron kautta: Kaikki hälytykset ja hälytykset seuraaville: Tuuletinvika, ylilämpötila, alilämpötila, lyhyt akun käyttöaika jäljellä, ylivirta 100 % minuutin keskiarvosta, ylivirta 80 % päiväkeskiarvosta ja ylivirta 175 % sekuntikeskiarvosta.



Useita laitteita yhteen pääjärjestelmään

Useiden yksiköiden kytkemiseksi pääjärjestelmään useiden varmennusakkujen välinen kuorma-miinus on kytkettävä yhteen.


Käyttöönotto – laitteen käynnistäminen

  1. [sv] Koppla in batterier.

  2. [sv] Anslut / slå till säkringar.

  3. [sv] Koppla in last, larm och ev. andra anslutningar.

  4. [sv] Skruva fast elnätkabel i plint och sätt fast plint på moderkort.

  5. [sv] Slå till nätspänning.

Kytke tässä järjestyksessä

Oikosulun yhteydessä mahdollisesti ilmenevien vikojen riskin minimoimiseksi liitännät emolevyyn on tehtävä tässä järjestyksessä.

Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkivalo palaa vihreänä. Katso etupaneelin / kaapin oven muut tilailmaisut.

Akkujen lataaminen täyteen voi kestää jopa 72 tuntia.

72 tuntia käyttöönoton/akun vaihdon jälkeen

Ensimmäisten 72 tunnin aikana käyttöönoton jälkeen laite ei suorita akun kapasiteettitestiä. Testiä siirretään, jotta laite ei hälytä väärin ennen akkujen latautumista. Laite on aina käynnistettävä uusilla paristoilla käyttöönoton tai paristojen vaihdon yhteydessä, ja on epätodennäköistä, että uudet paristot ovat viallisia.

Järjestelmätesti

Testaa kytketty laite suorittamalla järjestelmätesti sen jälkeen käyttöönotto.

Tärkeää

Anna akkujen latautua pari tuntia, mittaa kunkin akun jännite yleismittarilla. Jännitteen tulee olla vähintään 12,7 V akkua kohti.

  • Kytke tuleva verkkojännite päälle.

  • Kaapin oven ulkopuolella oleva LED palaa tasaisena vihreänä. Katkaise verkkojännite varmistaaksesi, että laite toimii akkukäytössä ja hälytyksessä.

  • Kaapin ovessa oleva LED ilmaisee, katso hälytystyyppi paneelista.

  • Kytke sisääntuleva verkkojännite, kaapin oven ulkopuolella oleva LED palaa tasaisena vihreänä. Normaali operaatio.

Elpyminen

Nollaa laite katkaisemalla laitteen virta kokonaan.

Irrota akkukaapelit ja verkkojännite ja kytke uudelleen 5 sekunnin kuluttua.

Hälytys näkyy kaapin ovi / indikaattoridiodi

Normaalitilassa merkkivalo palaa tasaisesti vihreänä.

222-041_2019.ai
Taulu 16. Merkkivalo näyttää.

Merkkivalo näyttää

Selitys

Vihreä valo

Normaalikäyttö.

Hitaasti vilkkuva vihreä

Sabotaasihälytys.

Nopeasti vilkkuva vihreä

Sähkökatkohälytys.

Keltainen valo

Alhainen akkujännite.

Hitaasti vilkkuva keltainen

Vanhentuneet akut.

Nopeasti vilkkuva keltainen

Irtikytketyt akut / akun oikosulku.

Punainen valo

Yli- tai alijännite tai laturivika.

Hitaasti vilkkuva punainen

Alhainen järjestelmäjännite.

Nopeasti vilkkuva punainen

Kuormavaroke lauennut / akkuvaroke lauennut.

Musta / sammunut

Syväpurkaussuojaus aktivoitunut. (Laite on sammunut.)



Kun järjestelmä on otettu käyttöön: Jos merkkivalo ei pala, syväpurkaussuojaus on käynnistynyt.

Sabotaasikoskettimen säätö

SABK_PLIERS_INSTRUCTION.eps

Kun kaapin ovi on kiinni, sabotaasikoskettimen vivun on oltava kiinni-asennossa (kiinni). Jos saadaan hälytys (”peukalointihälytys” / hälytys alakeskukseen), vipua on ehkä säädettävä.

Vipua säädetään seuraavasti:

  1. Purista pihdeillä vivun keskeltä.

  2. Säädä vipu varovasti haluttuun suuntaan (ylös/alas).

  3. Tarkista sulkemalla ovi. Kun kosketin sulkeutuu, kuuluu naksahdus.

Huomautus

Sabotaasikosketin ei saa hälyttää, kun ovi on kiinni ja lukittu.

Kunnossapito

Järjestelmä on tuuletinta ja akkuja lukuun ottamatta huoltovapaa, kun se on asennettu sisätiloihin.

Tarkista tuuletin vuosittain. Tuulettimen tulee pyöriä tasaisesti ilman melua. Puhdista tuuletin pölystä ja liasta. Tuuletin on vaihdettava, jos se ei pyöri tasaisesti tai on niin likainen, ettei sitä saada täysin puhtaaksi. Jos tuuletin ei toimi hyvin, ilmavirta laitteessa estyy, jolloin lämpötila kotelossa nousee. Tämä voi johtaa akun kapasiteetin heikkenemiseen ja akun vaihtovälin merkittävään lyhenemiseen.

Paristot

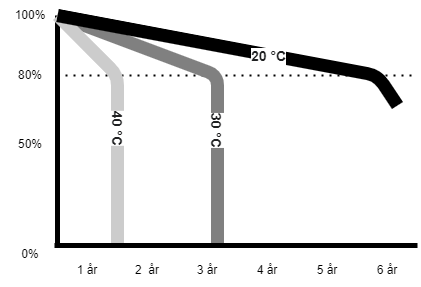

Akut tuottavat sähköä kemiallisen prosessin kautta, jolloin kapasiteetti heikkenee luonnollisesti. Suurin tekijä akun käyttöiässä on lämpötila. Mitä korkeampi lämpötila, sitä lyhyempi akun käyttöikä. Akun valmistuspäivämäärä ja käyttöikä (akun valmistajan ilmoittamana). Ihanteellinen lämpötila on 20 °C sekä käytössä että varastoinnissa. Korkeampi ympäristön lämpötila lyhentää käyttöikää huomattavasti. Siten todellinen käyttöikä vaihtelee käytettäessä. Paristot tulee vaihtaa tämän jälkeen puoli määritetty (akun valmistajan) käyttöikä turvallista käyttöä varten. Varapariston valmistajan kautta ostettujen paristojen käyttöikä (pariston valmistajalta) on 10-12 vuotta ja suositeltu vaihtoaika 5-6 vuoden kuluttua.


Akun vaihto

  • • Jos mahdollista, katkaise verkkojännite akkuja vaihtaessasi.

  • • Irrota akkukaapelit. Huomaa, miten akkukaapelit on kiinnitetty ennen niiden irrottamista.

  • • Poista akkuvaroke akkujen välistä.

  • • Kiinnitä uudet akut.

  • • Kytke akkukaapelit samalla tavalla kuin aiemmin.

  • • Kiinnitä akkuvaroke akkujen väliin.

  • • Kytke verkkojännite päälle. Alhaisen akkujännitteen/sähkökatkoksen merkkivalo voi palaa, kunnes akut on ladattu. Voi kestää jopa 72 tuntia ennen kuin akut on täysin ladattu.

  • • Testaa järjestelmä katkaisemalla verkkojännite lyhyeksi ajaksi (= kuorman pitäisi edelleen toimia akuilla) ja kytkemällä verkkojännite sitten uudelleen.

Akkujen kierrätys

Kaikki akut on kierrätettävä. Palauta valmistajalle tai vie kierrätysasemalle.

soptunna_atervinning.ai

NOVA tuoteseloste

SSF1014 sertifioitu akun varmuuskopiointi viestinnällä

Kuva 7. NOVA FLX M
NOVA FLX M

NOVA FLX M asennetaan seinälle tai 19" telineeseen.



Tekniset tiedot

Näitä teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Nimi ja tuotenumero

Taulu 17. Nimi, artikkelinumero ja sähköpostiosoite.

Nimi

Tuotenumero

E-numero

NOVA 24V 15A FLX M

FM01P23024P150-SSF

52 136 39

NOVA 24V 25A FLX M

FM01P23024P250-SSF

52 136 40



Jos NOVA FLX

NOVA FLX käytetään pääasiassa turvajärjestelmissä, joissa vaaditaan standardin SSF 1014 mukaisesti hyväksytty varmennusakku tai joissa vaatimukset ovat korkeammat. Vaatimukset, kuten parempi joustavuus, enemmän hälytystoimintoja, pidemmät varakäyntiajat tai missä varmennusakun on kestettävä suurempia kuormia.

NOVA-sarja on järjestelmäsertifioitu standardin SSF1014 mukaisesti, samoin kuin suurin osa Ruotsin markkinoilla olevista järjestelmistä. Milleteknikillä on myyntioikeus kahteen erilaiseen järjestelmään Ruotsin markkinoilla; Sentrion NOVA -sarjassa on tiedonsiirto RS485:n kautta Sentrion S4:ään, S4 DUO:on ja CISS:ään. Integra. MOVEO-sarjan (lisävaruste) lisäksi on RS232-tiedonsiirto Integra MOVEO:n ja MOVEO XL:n kanssa.

Joustavuus

NOVA FLX S:ssä voi olla ylimääräinen akkulaatikko. NOVA FLX M ja NOVA FLX L 1-4 ylimääräisellä akkukotelolla*. NOVA FLX M ja NOVA FLX L akkuhyllyillä 19" telineessä*. *Akkukotelot ja hyllyt on kytketty 9-napaisella liittimellä. Akkukoteloon mahtuu jopa 2 kpl. 45 Ah akut per akkulaatikko. Akkuhyllyissä on tilaa 2 kpl:lle. 45 Ah akut (Medium) ja jopa 2 kpl. 150 Ah akut (suuret) per akkuhylly.

Kiinteä asennus

Tuote on tarkoitettu kiinteään asennukseen. Asennus tulee teettää valtuutetulla asentajalla.

Käyttöalue

NOVA FLX käytetään enimmäkseen: Kulunvalvontajärjestelmä, murtohälyttimet (integroidut turvajärjestelmät) julkisissa ympäristöissä, kuten kouluissa, toimistoissa ja liikekiinteistöissä.

Katso asennusvideo

Määräykset ja sertifioinnit

Standardit, jotka tuotteet täyttävät ja jotka on hyväksytty

Taulu 18. EN54


Taulu 19. SBF

SBF 110:8



Taulu 20. SSF

SSF1014 Hälytysluokka 1-4 (murtohälytys).

SSF1014, numero 5.



Taulu 21. Todistus ja todistuksen numero

Sertifikaatin numero, SBSC

Nimitys SBSC

nro 18-246

NOVA 27 250-FLX, NOVA 27 150-FLX, NOVA 27 100-FLX, NOVA 27 50-FLX, NOVA 13 100-FLX, NOVA 27 100-XS2, NOVA 27 50-XS2, NOVA 27 30-XS2, NOVA 13 100-XS2, NOVA 13 50-XS2

nro 20-117

NOVA 27 50-FLX S • NOVA 27 100-FLX S • NOVA 27 50-FLX M • NOVA 27 100-FLX M • NOVA 27 150-FLX M • NOVA 27 250-FLX M • NOVA 27 50-FLX L • NOVA 27 100-FLX L • NOVA 27 150-FLX L • NOVA 27 250-FLX L Unison Facility Cabinet



Taulu 22. Sertifikaatin numero RiSE

Sertifikaatin numero, RiSE

SC0204-19



Määräykset ja sertifioinnit

Taulu 23. Tuote täyttää seuraavat vaatimukset.

EMC:

EMC-direktiivi 2014/30EU

CE:

CE-direktiivi 765/2008

Päästö:

EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001



soptunna_atervinning.ai

Varakäyttöajat, pistorasia ja kuorman lähtöteho

Akkujen latausvirta ja akun kapasiteetti

Yksikkö lukee kytketyn järjestelmän kuormituksen ja lataa akut virtalähteestä käytettävissä olevalla jäännösteholla. Laite suorittaa päteviä* akkutestejä ja ilmoittaa, kun paristot on vaihdettava. Akut ladataan hellävaraisesti niiden käyttöiän pidentämiseksi ja niissä on suojaus ylilataukselta.

12 V / 24 V

Akkujen maksimilatausvirta

NOVA FLX M

6 A

Akkuvarmistuksessa on ohjattu lataus** (ohjattu lataus), joka estää akkujen ylilataamisen ja pidentää merkittävästi niiden käyttöikää. NOVA-sarjaa tulee käyttää AGM-akkujen kanssa.

Taulu 24. Akun kapasiteetti 24 V yksiköissä

24 V

Akun kapasiteetti

Max akun kapasiteetti 1 akkukotelolla

Maksimi akun kapasiteetti 2 akkukotelolla

Max akun kapasiteetti 3 akkukotelolla

Max akun kapasiteetti 4 akkukotelolla

NOVA FLX M, 24 V

20 Ah (2 x 20 Ah

65 Ah (4 x 20 Ah)

110 Ah (2 x 20 Ah + 2 x 45 Ah)

155 Ah (6 x 20 Ah + 2 x 45 Ah)

200 Ah (2 x 20 Ah + 8 x 45 Ah)



*Akkutesti suoritetaan tehovastuksella ja yksikkö on testattu ja sertifioitu yhdessä UPLUS 10+ Design life AGM-akkujen kanssa SSF1014:n mukaisesti. Juuri näitä paristoja on käytettävä sertifikaatin ylläpitämiseksi.

** Ohjattu lataus tarkoittaa, että kun akut on ladattu täyteen, ne kytketään sähköisesti irti valmiustilaan enintään 20 päiväksi tai kun akut ovat saavuttaneet 26,7 V (24 V). Puramalla akut ja lataamalla niitä jatkuvasti (sen sijaan, että niitä koskaan käyttäisi), järjestelmä pidentää akun käyttöikää jopa 50 %. Akut kytkeytyvät automaattisesti alle 50 mikrosekunnissa.

Virtalähde NOVA FLX

NOVA 24V 15A FLX M

Yksikkö ilman akkukoteloa

Yksikkö kanssa

1 akkulaatikko

Yksikkö kanssa

2 akkulaatikkoa

Yksikkö kanssa

3 akkulaatikkoa

Yksikkö kanssa

4 akkulaatikkoa

Akku

2 kpl 20 Ah

2 kpl 45 Ah /

2 kpl 20 Ah +

2 kpl 45 Ah

4 kpl 45 Ah /

2 kpl 20 Ah +

4 kpl 45 Ah

64 kpl 45 Ah /

2 kpl 20 Ah +

6 kpl 45 Ah

8 kpl 45 Ah /

2 kpl 20 Ah +

8 kpl 45 Ah

Max akun kapasiteetti

20 Ah

45 Ah / 65 Ah

90 Ah / 110 Ah

135 Ah / 155 Ah

180 Ah / 200 Ah

Mukaan. SSF1014, Hälytysluokka 1-2

1,5 A

3,6 A / 5,2 A

7,3 A / 9,0 A

11,1 A / 12,7 A

14,8 A / -

Mukaan. SSF1014, Hälytysluokka 3-4

0,55A

1,4 A / 2,0 A

2,9 A / 3,5 A

4,4 A / 5,0 A

5,9 A / 6,5 A

Imax A (max purkausvirta)

14 A

14 A

14 A

14 A

14 A

Imax b (maksimi latausvirta)

15 A

15 A

15 A

15 A

15 A

Imin on aina 0 A.

Nro ole varmaa, että kaikki laitteet ovat sertifioituja, katso laitteen sertifikaatti.

NOVA 24V 25A FLX M

Yksikkö ilman akkukoteloa

Yksikkö kanssa

1 akkulaatikko

Yksikkö kanssa

2 akkulaatikkoa

Yksikkö kanssa

3 akkulaatikkoa

Yksikkö kanssa

4 akkulaatikkoa

Akku

2 kpl 20 Ah

2 kpl 45 Ah /

2 kpl 20 Ah +

2 kpl 45 Ah

4 kpl 45 Ah /

2 kpl 20 Ah +

4 kpl 45 Ah

64 kpl 45 Ah /

2 kpl 20 Ah +

6 kpl 45 Ah

8 kpl 45 Ah /

2 kpl 20 Ah +

8 kpl 45 Ah

Max akun kapasiteetti

20 Ah

45 Ah / 65 Ah

90 Ah / 110 Ah

135 Ah / 155 Ah

180 Ah / 200 Ah

Mukaan. SSF1014, Hälytysluokka 1-2

1,5 A

3,6 A / 5,2 A

7,3 A / 9,0 A

11,1 A / 12,7 A

14,8 A / 16,5 A

Mukaan. SSF1014, Hälytysluokka 3-4

0,55A

1,4 A / 2,0 A

2,9 A / 3,5 A

4,4 A / 5,0 A

5,9 A / 6,5 A

Imax A (max purkausvirta)

25 A

25 A

25 A

25 A

25 A

Imax b (maksimi latausvirta)

30 A

30 A

30 A

30 A

30 A

Imin on aina 0 A.

Nro ole varmaa, että kaikki laitteet ovat sertifioituja, katso laitteen sertifikaatti.

Sallittu keskimääräinen kuormitus standardin SSF1014 mukaan Hälytysluokka 1-4:

Taulu 25. NOVA 24 V FLX M

Sallittu keskimääräinen kuormitus standardin SSF1014 mukaan Hälytysluokka 1-4:

NOVA 24V 5A FLX M

NOVA 24V 10A FLX M

NOVA 24V 25A FLX M

NOVA 24V 25A FLX L

FLX M ilman akkukoteloa Hälytysluokan 1-2 / 3-4 mukaan

1,6 A / 0,55 A

1,6 A / 0,55 A

1,6 A / 0,55 A

1,6 A / 0,55 A

Sisältää 1 kpl. Akkukotelo FLX M, hälytysluokan 1-2 / 3-4 mukaan:

3,7 A / 1,5 A

3,7 A / 1,5 A

3,6 A / 1,4 A

3,6 A / 1,4 A

Sisältää 2 kpl. Akkukotelo FLX M, hälytysluokan 1-2 / 3-4 mukaan:

-

7.4A / 3A

7,3 A / 2,9 A

7,3 A / 2,9 A

Sisältää 3 kpl. Akkukotelo FLX M, hälytysluokan 1-2 / 3-4 mukaan:

-

-

11,1 A / 4,4 A

11,1 A / 4,4 A

Sisältää 4 kpl. Akkukotelo FLX M, hälytysluokan 1-2 / 3-4 mukaan:

-

-

-

14,8 A / 5,9 A



Varaa käyttöajat eri hälytysluokille - yleiskatsaus

Hälytysluokka

Varakäyttöaika sähkökatkon sattuessa

Akkujen lataustuntien enimmäismäärä (80 %)

EN54-4

-

24 h

SBF110:8

30 h + 10 min

24 h

EN50131-6 luokka 1-2

12 h

72 h

EN50131-6 luokka 3

24 h

24 h

SSF1014 Hälytysluokka 1/2

12 h

72 h

SSF1014 Hälytysluokka 3/4

30 h (kaupungeissa) / 60 h (taajamissa)

24 h

Taulukossa on esitetty varakäyttöaika ja akun latausvaatimukset eri hälytysluokille.

Tietoja tämän asiakirjan kääntämisestä

Käyttöohje ja muut asiakirjat ovat ruotsiksi alkuperäiskielellä. Muut kielet voivat olla konekäännettyjä ja/tai niitä ei ole tarkistettu, virheitä saattaa ilmetä.

Piirilevy – Tekniset tiedot

Tekniset tiedot, emolevy: PRO 2 V3

Tiedot

Selitys

Kortin nimi:

PRO 2 V3

Tuotekuvaus

Varmennusakun pääkortti edistyneillä toiminnoilla ja tiedonsiirrolla pääjärjestelmään.

Oma kulutus, relekortilla

Alle 210 mA. 100 mA ilman tehoastetta kaikki ulkoisen hälytys-kortin releet vedettyinä normaaliasentoon.

Vaihtoaika verkkojännitteestä akkukäyttöön

Kun akut ovat lepotilassa: <5 mikrosekuntia. Kun akut ovat lataussyklissä: 0 (ei mitään). Akut lepäävät 20 päivän sykleissä, minkä jälkeen lataussykli alkaa ladaten akkuja 72 tuntia. Jos saadaan sähkökatkos akkujen ollessa lepotilassa, akut kytketään päälle alle 5 mikrosekunnissa. Jos sähkökatkos tapahtuu akkujen ollessa lataussyklissä, vaihtokytkentäaikaa ei ole.

Tuleva verkkovirta

230 V AC - 240 V AC, 47-63 Hz.

Varoke sähköverkossa

Katso taulukko: Varokkeet.

Ilmaisu

LED piirilevyssä/kaapin ovessa

Hälytys

Hälytys näkyy kaapin etuosassa olevalla merkkivalolla.

  • Akun kennovika tai akkua ei ole kytketty.

  • Vika laturissa, alijännite.

  • Laturin vika, ylijännite.

  • Matala järjestelmäjännite, verkkojännite alle 24,0 V verkkokäytössä.

  • Alhainen akun jännite, alle 24,0 V DC tai virtakatkos.

  • Sähkökatkon hälytys.

  • Peukalointikytkin.

  • Sulakkeen vika.

  • Ikääntynyt akku

Hälytystoimintojen laajentaminen voidaan saavuttaa tiedonsiirron tai hälytyskortin avulla.

Taulu 26. Lähdöt

Tiedot

Selitys

Hälytys releen vaihdosta? (Kyllä ei)

Joo

Hälytyslähdön protokolla (tiedonsiirtoprotokolla)

RS-485

Kuormalähdöt, määrä

2

Jännite kuorman ulostulossa

27,3V DC

Jänniteraja, ylempi, kuormalähdössä

27,9V DC

Jänniteraja, alempi, kuormalähdössä. Akkukäytössä ja verkkojännite katkaistuna.

20V DC

Prioriteetti (aina jännite) kuormituslähdöt (Kyllä/Nro)

-

Max kuormitus, lähtöä kohti

10 A

Maksimikuormitus, kokonaismäärä (ei saa ylittää).

10 A

Kuormalähtö plus (+) suojattu varokkeella? (Kyllä / Nro)

-

Kuormalähtö miinus (-) suojattu varokkeella (Kyllä / Nro)

-

Varokkeet lähdössä

Kyllä, katso taulukko: Sulakkeet.

Kytkentä summeriin? (Kyllä / Nro)

-



Taulu 27. Sulakkeet

Sulakkeet

Tyyppi

1,5 A

F1.5A

3 A

T3A

5 A

T5A

10 A

T10A

15 A

Autovakuutus; 15A

25 A

Autovakuutus; 25A

Verkkosulake 12 V:n laitteissa

T2.5AH250V. Keraaminen.

Verkkosulake 24 V, 5A - 15A laitteissa

T2.5AH250V. Keraaminen.

Verkkosulake 24 V, 25 A yksiköissä

T4AH250V. Keraaminen.



Taulu 28. Suojaus

Tiedot

Selitys

Syväpurkaussuojaus (Kyllä/Nro)

Joo. 12 V yksiköiden suojaus jännitteellä 10 V, +/- 0,5 V. 24 V yksiköiden suojaus jännitteellä 20, +/- 0,5 V.

Ylijännitesuoja (kyllä/ei)

Joo

Ylikuumenemissuoja (Kyllä/Nro)

Joo

Oikosulkusuojattu = (Kyllä/Nro)

Joo



Tekniset tiedot, hälytyskortti PRO 2:lle ja PRO2 V3:lle

Tiedot

Selitys

Kortin nimi:

PRO2 hälytyskortti

Versio:

2.0

Tuotteen Kuvaus

Hälytyskortti PRO2:lle ja PRO2 V3:lle releen vaihdon hälytyksellä. Kaikki releet ovat normaalisti jännitteisiä ja antavat hälytyksen, kun ne ovat jännitteettömät.

Oma kulutus

40 mA (15A ja 25A yksiköt 120 mA, (+80 mA tehokortille).

Taulu 29. Hälytysten yleiskatsaus

Hälytysten yleiskatsaus aakkosjärjestyksessä

Rele 1* / Hälytyslähtö 1

Rele 2* / Hälytyslähtö 2

Rele 3* / Hälytyslähtö 3

Rele 4* / Hälytyslähtö 4

Viestintä (P1:1-12)

Merkkivalo emolevyssä ja LED ovessa.

Sähkökatkos

X

-

-

-

X

X

Sulakkeen vika

-

X

-

-

X

X

Peukalointikytkin

-

-

-

X

X

X

Tuulettimen virhe

-

-

-

-

X

-

Laturin vika, ylijännite

-

X

-

-

X

X

Vika laturissa, alijännite

-

X

-

-

X

X

Kennovika tai akkua ei ole kytketty

-

X

-

-

X

X

Matala järjestelmäjännite**.

-

-

X

-

X

X

Alhainen akun jännite (<24,0 V DC) tai virtakatkos

-

X

-

-

X

X

Ylilämpötila

-

-

-

-

X

-

Hypotermia

-

-

-

-

X

-

Hypotermia

-

-

-

-

X

-

Lyhyt akun kesto jäljellä

-

-

-

-

X

-

Ikääntynyt akku

-

X

-

-

X

X

Ylivirta 100%, minuutin keskiarvo

-

-

-

-

X

-

Ylivirta 80%, päivittäinen keskiarvo

-

-

-

-

X

-

Ylivirta 175%, toinen keskiarvo

-

-

-

-

X

-



*Hälytys potentiaalivapaassa relekoskettimessa.

** Järjestelmän jännite verkkokäytössä on alle 24,0 V.

350-232

Virtalähde

Virtalähde - Tekniset tiedot RSP-320-24

Laite:

NOVA 24V 15A FLX M

Tietoja

Selitys

Lähtöjännite:

27,3 V

Lähtövirta

0 A - 13,4 A

Lähtöjännite, aaltoilu

150 mVp-p

Ylijännite

27,6 V - 32,4 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 1,2 Vp-p

Hyötysuhde:

89 %

Virranrajoitus:

105 % - 135 %

Tasajännite:

+/- 0,5 %

Säätötarkkuus:

+/- 1,0 %

Tulovirta (230 V)

2 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

230 V AC - 240 V AC

Nimellisteho

321,6 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Virtalähde - Tekniset tiedot HRP-600-24

Istuu:

NOVA 24V 25A FLX M

Tiedot

Selitys

Ulostulojännite

27,3V

Ulosvirtaus

0 A - 27 A

Lähtöjännite, aaltoilu

150 mVp-p

Ylijännite

30 V - 34,8 V

Lähtöjännitteen lataus, aaltoilu/virran rajoitus

Alle 1,2 Vp-p

Tehokkuus

88 %

Tehon rajoitus

105 % - 135 %

Vakiojännite

+/- 0,5 %

Sääntelyn tarkkuus

+/- 1,0 %

Tulovirta (230 V)

3,6 A

Verkkojännitteen taajuus

47 Hz - 63 Hz

Verkkojännite

230 V AC - 240 V AC

Brändin vaikutus

648 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Teknisten tietojen kotelo

[sv] Kapsling - Tekniska Data

[sv] Info

[sv] Förklaring

[sv] Namn

[sv] FLX M

[sv] Kapslingsklass

[sv] IP 32

[sv] Mått

[sv] Höjd: 224 mm, bredd 438 mm, djup 212 mm

[sv] Höjdenheter

[sv] 5 HE

[sv] Montering

[sv] Vägg eller 19" rack.

[sv] Omgivningstemperatur

+5...+40 °C. Parhaan akun eliniän saavuttamiseksi: +15...+25 °C.

[sv] Omgivning

Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus

[sv] Material

[sv] Pulverlackerad plåt.

[sv] Färg

[sv] Svart

[sv] Kabelgenomföringar, antal

[sv] 4

[sv] Batterier som får plats

[sv]

[sv] 2 stycken 12 V, 20 Ah.

[sv]

[sv] Fläkt

[sv] Ja

Linkki uusimpiin tietoihin

Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.

NOVA serien

Takuu, tuki, valmistusmaa ja alkuperämaa

Takuu 5 vuotta

Tuotteella on viiden vuoden takuu ostopäivästä (ellei toisin ole sovittu). Ilmainen tuki takuuaikana on tavoitettavissa osoitteessa support@milleteknik.se tai puhelin, 031-34 00 230. Takuu ei sisällä matka- ja/tai työajan korvausta vianpaikannukseen, korjatun tai vaihdetun tavaran asennukseen. Ota yhteyttä Milleteknikiin saadaksesi lisätietoja. Milleteknik tarjoaa tukea tuotteen elinkaaren ajan, mutta enintään 10 vuotta ostopäivästä. Jos Milleteknik katsoo, että korjaaminen ei ole mahdollista, tuote voidaan vaihtaa vastaavaan tuotteeseen. Tukikulut lisätään takuuajan päätyttyä.

Tekninen tuki

Valmistajat tarjoavat tukea tuotteen elinkaaren ajan, mutta enintään 10 vuoden ajan ostopäivästä. Vaihtaminen vastaavaan tuotteeseen voi tapahtua, jos valmistaja katsoo, että korjaaminen ei ole mahdollista. Tukikulut lisätään takuuajan päätyttyä.

Tekninen tuki

Tarvitsetko apua asennuksessa tai kytkemisessä?

Löydät vastaukset moneen kysymykseen osoitteesta: www.milleteknik.se/support

Puhelin: 031-340 02 30, sähköposti: support@milleteknik.se.

Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.

Varaosat

Tukipalvelu vastaa varaosia koskeviin kysymyksiin, katso yhteystiedot yllä.

Tuki takuuajan jälkeen

Milleteknik tarjoaa tukea tuotteen elinkaaren ajan, mutta enintään 10 vuotta ostopäivästä. Vaihtaminen vastaavaan tuotteeseen voi tapahtua, jos valmistaja katsoo, että korjaaminen ei ole mahdollista. Tukikulut lisätään takuuajan päätyttyä.

Kysymyksiä tuotteen suorituskyvystä?

Myynnin puhelinnumero: 031- 340 02 30, sähköposti: sales@milleteknik.se

Ota yhteyttä

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Ruotsi

+46 31-34 00 230

www.milleteknik.se

Valmistusmaa

Ruotsi

Valmistaja

Suunnitteli ja valmistaa Milleteknik AB

Tuotteen elinikä, ympäristövaikutukset ja kierrätys

Tuote on suunniteltu ja valmistettu pitkää käyttöikää varten, mikä vähentää ympäristövaikutuksia. Tuotteen käyttöikä (kuluvia osia lukuun ottamatta) riippuu muun muassa ympäristötekijöistä, pääasiassa ympäristön lämpötilasta, komponenttien odottamattomasta kuormituksesta, kuten salamaniskusta, ulkoisista vaikutuksista, käsittelyvirheistä jne. Tuotteet kierrätetään toimittamalla ne lähimpään kierrätyspisteeseen tai lähettämällä ne takaisin valmistajalle. Ota yhteyttä jakelijaasi saadaksesi lisätietoja. Kierrätyksestä aiheutuneita kustannuksia ei korvata.

soptunna_atervinning.ai

Akut

Akut eivät sisälly

Akut myydään erikseen.

Akkuyhdistelmät NOVA FLX M

Akun kapasiteetti (Ah)

Akkutyyppi

Paristojen lukumäärä

Akut yksikössä

20 Ah

20 Ah

2 kpl

2 varaparistossa

45 Ah

45 Ah

2 kpl

0 akun varassa

2 akkukotelossa 1

65 Ah

20Ah+

45 Ah

4 kpl

2 varaparistossa

2 akkukotelossa 1

90 Ah

45 Ah

4 kpl

0 kohdassa Battery Backup

2 akkukotelossa 1

2 akkukotelossa 2

110 Ah

20Ah+

45 Ah

6 kpl

2 kohdassa Battery Backup

2 akkukotelossa 1

2 akkukotelossa 2

135 Ah

45 Ah

6 kpl

0 kohdassa Battery Backup

2 akkukotelossa 1

2 akkukotelossa 2

2 akkukotelossa 3

155 Ah

20Ah+

45 Ah

8 kpl

2 kohdassa Battery Backup

2 akkukotelossa 1

2 akkukotelossa 2

2 akkukotelossa 3

180 Ah

45 Ah

8 kpl

0 kohdassa Battery Backup

2 akkukotelossa 1

2 akkukotelossa 2

2 akkukotelossa 3

2 akkukotelossa 4

200 Ah

20Ah+

45 Ah

10 palaa

2 varaparistossa

2 akkukotelossa 1

2 akkukotelossa 2

2 akkukotelossa 3

2 akkukotelossa 4

Sertifioitu akkutyypillä

Yksikkö on sertifioitu UPLUS-akulla, jota on käytettävä sertifikaatin ylläpitämiseen.

20 Ah, 12 V AGM akku

Sopii sisään

Paristojen lukumäärä

NOVA 24V 15A FLX M

2

NOVA 24V 25A FLX M

2

Akkutyyppi

V

Ah

Huoltovapaa AGM, lyijyakku.

12 V

20 Ah

Taulu 30. 10+ suunniteltu käyttöikä* akku

Tuotenumero

Sähköpostinumero

Tuotteen nimi

Terminaali

Mitata. Korkeus leveys syvyys

Paino per kappale

Tehdä

MT113-12V20-01

5230538

UPLUS 12V 20Ah 10+ Suunniteltu kestävä akku

M5 pultti

182x77x168 mm

6,0 kg

UPLUS



Varakäyttöajat – yleiskatsaus

Taulukossa esitetään odotettavissa oleva varakäyttöaika varmennusakun eri kuormituksilla.

Tärkeää

Tämä on suuntaa-antava, ja kaikki ajat ovat likimääräisiä ja voivat poiketa todellisista ajoista. Kuormitus, lämpötila ja muut tekijät vaikuttavat asiaan, joten tarkkaa aikaa ei voida antaa.

Koskee uusia akkuja.

Ampeerit ja akut vaihtelevat kokoonpanon mukaan, tarkista, kestääkö kokoonpano akkuja ja ampeeria.

Taulu 31. Varakäyttöaika 24 V laitteet – ilman akkukoteloa

Kuormitus

7,2 Ah

14 Ah

28 Ah

45 Ah

Kuormitus

Varakäyttöaika (noin), minuuttia

0,5 A

450

820

1650

2350

1 A

260

485

970

1460

2 A

150

280

560

920

4 A

90

165

335

550

6 A

67

125

245

405

8 A

57

105

210

350

10 A

44

80

160

270

12 A

38

70

140

235

14 A

33

60

120

200

16 A

28

50

100

170

18 A

25

45

89

150

20 A

23

42

84

142



Taulu 32. Valmiusaika 24 V laitteet – akkukotelolla, 28–70 Ah

Keskivirta

28 Ah

42 Ah

65 Ah

70 Ah

-

4 akkua

(14 Ah)

6 akkua

(14 Ah)

4 akkua

(20Ah + 45 Ah)

10 akkua

(7 Ah)

Kuormitus

Varakäyttöaika (noin), minuuttia

0,5 A

1650

2090

5574

3440

1 A

970

865

3252

2118

2 A

560

815

1770

1329

4 A

335

490

930

864

6 A

245

360

600

605

8 A

210

310

426

544

10 A

160

240

342

414

12 A

140

210

270

363

14 A

120

180

234

311

16 A

100

150

204

286

18 A

90

130

150

254

20 A

84

126

138

241



Taulu 33. Varakäyttöajat 24 V yksiköt - akkukotelolla, 90 Ah - 155 Ah

Keskivirta

90 Ah

110 Ah

135 Ah

155 Ah

-

4 paristoa

(45Ah)

6 paristoa

(20 Ah + 45 Ah)

6 akkua

(45Ah)

8 paristoa

(20 Ah + 45 Ah)

Ladataan

Varaa käyttöaika (n.), minuuttia

0,5 A

4705

5796

7056

8215

1 A

2928

3582

4392

5070

2 A

1836

2247

2754

3230

4 A

1183

1438

1762

2018

6 A

788

959

1175

1345

8 A

748

861

1048

1150

10 A

570

689

839

920

12 A

499

603

699

765

14 A

427

516

629

655

16 A

404

499

592

590

18 A

359

444

526

520

20 A

340

420

498

495



Taulu 34. Varakäyttöajat 24 V yksiköt - akkukotelolla, 180 Ah - 225 Ah

Keskivirta

180 Ah

200 Ah

225 Ah

-

8 paristoa

(45Ah)

10 akkua

(20 Ah + 45 Ah)

10 akkua

(45Ah)

Ladataan

Varaa käyttöaika (n.), minuuttia

0,5 A

9408

12972

11760

1 A

5856

7872

7320

2 A

3672

4548

4590

4 A

2365

2670

2945

6 A

1577

1780

1960

8 A

1500

1558

1800

10 A

1140

1246

1410

12 A

950

1038

1200

14 A

855

890

1055

16 A

810

902

995

18 A

715

802

885

20 A

680

722

840



Kirjoitusvirheiden varaa.

Akkukotelon liitäntä

Akkukotelon asennus, mitä tehdä akkuvarmistuksessa

Kaapelin läpivienti/poistoaukko on akun varaosan pohjassa ja se on katkaistava ennen asennusta.

Yksikön on oltava jännitteettömänä asennuksen ja kytkennän aikana.

  • Käytä akkukotelon mukana toimitettuja johtoja kohdataksesi vara-akun johdotuksen.


Kuvassa kaapeliliitäntä akkuvarmistuksesta kohtaamiskaapelit akkukotelosta ja kaapeli, joka leikataan paristovarmistukseen silmukan muodostamiseksi peukalointikosketinta varten.

Akkukotelon akkujen kytkentäkaavio

Akun johdot on asennettu akkukoteloon toimituksen yhteydessä. Kuvassa näkyy kuinka kaapelit tulee kytkeä.

Varoitus

Laitteet voivat vaurioitua, jos liitäntä on väärä.

Kuva 8. Kytkentäkaavio akkukotelossa oleville akuille
Kytkentäkaavio akkukotelossa oleville akuille


Huomaa

Akkujen välinen sulaketyyppi vaihtelee kokoonpanon mukaan.

Akkukotelon liitäntä akkuvarmistuksella

FLX_med_batteribox.pdf

Kuvassa on yleiskatsaus akkukaapeleiden ja akkusulakkeiden liitäntöihin.

Taulu 35. Akkukotelon liitäntä akkuvarmistuksella.

Akun johdotus

Selitys

B1+

Yhdistetään sulakkeeseen.

B1-

Emolevyn kaapeli on kytketty akkuun.

B2+

Emolevyn kaapeli on kytketty akkuun.

B2-

Yhdistetään sulakkeeseen.

B3+

Yhdistetään sulakkeeseen.

B3-

Yhdistetään liitäntäliittimen kautta akkuvarastoon kuuluvaan akkuun.

B4+

Yhdistetään liitäntäliittimen kautta akkuvarastoon kuuluvaan akkuun.

B4-

Yhdistetään sulakkeeseen.



Taulu 36. Yhteys

Määrä

Selitys

1

Akun sulake.

2

Yhdistä akkuvarmistus ja akkukotelo valkoisella, 9-napaisella nelikulmaisella liittimellä.



Kytkentäkaavio ja jumpperi

Hälytin-peukalointikosketin on kytketty sarjaan ja siksi silmukan tulee olla katkeamaton viimeiseen akkukotelon kaapeliin. Jumper sulkee jokaisen kaapelin silmukan, joka menee akkuvarmistuksesta akkukoteloon ja jotta hälytys saadaan akkukotelon peukalointikoskettimesta, kaapelin hyppyjohdin on leikattava. Älä katkaise hyppyjohdinta akkukotelon viimeisestä kaapelista, silloin ei anneta hälytystä peukaloinnin johdosta mihinkään liitettyyn akkuvaraajaan tai akkukoteloon.

Taulu 37. Kytkentäkaavio ja jumpperi

Määrä

Selitys

1

IN - saapuva yhteys

2

OUT - lähtevä yhteys

3

Lähtevän yhteyden pistorasiassa hyppyjohdin



Taulu 38. Kytkentäkaavio ja jumpperi

Yksiköt

Puskuri - minne leikata / ei leikata

Missä silmukan pään pitäisi olla

Vara-akku ilman akkulaatikkoa

Älä leikkaa jumpperia

Puskurin on pysyttävä akun varassa

Vara-akku + 1 akkulaatikko

Katkaise hyppyjohdin paristovarmistuksesta

Puskurin on jäätävä akkukoteloon 1

Akkuvaraus + 2 akkulaatikkoa

Leikkaa hyppyjohdin akkuvarastoon ja akkukotelosta 1

Puskurin on jäätävä akkukoteloon 2



Kaavioinen kytkentä akkuvarastoon neljällä akkukotelolla

Inkopplingsschema_batterier_med_batteribox.psd

Peukalointikosketin lisäakkukotelossa

Jos yksikköön on kytketty yksi tai useampi akkukotelo, peukaloskettimet on kytkettävä sarjaan, jotta hälytykset tulevat kaikista laitteista. On tärkeää, että sarjaliitäntä on sulkeutunut viimeisessä peukalointikoskettimessa. Sarjakytkennän tulee alkaa laitteesta ja kääntyä takaisin viimeisessä akkukotelossa.

Kaikkien peukalointikoskettimien on oltava sarjassa, jotta kaikki peukaloskettimet on sisällytettävä hälytysketjuun. Siksi yhdeksännapaiseen liittimeen kiinnitetty kaapeli on leikattava. Viimeisen liitännän/akkukotelon siltakaapelia ei saa katkaista.

Osoite ja yhteystiedot

Milleteknik AB

Ögärdesvägen 8 B

S-433 30 Partille

Ruotsi

+46 31 340 02 30

info@milleteknik.se

www.milleteknik.se



[1] Muilla kielillä kuin ruotsinkieliset käännökset ovat vain suuntaa antavia, eikä niitä ole varmistettu. Käännös on aina tarkistettava ruotsinkieliseen alkuperäiseen, jotta varmistetaan oikeat tiedot.
