Revisjoner og om dette dokumentets utgave

Gjeldende og nyeste utgave av dette dokumentet er tilgjengelig på www.milleteknik.se.

Dette dokumentets gyldighet kan ikke garanteres da ny utgave publiseres uten forvarsel.

Originalspråket for bruksanvisningen er svensk.

Bruksanvisning, tekniske data og oversettelser av disse kan inneholde feil. Det er alltid installatørens ansvar å påse at produktet installeres på en sikker måte.

Variantoversikt NOVA

Tabell 1. Variantoversikt

Produktnavn

Sertifisert navn

Hovedkort: PRO1

Hovedkort PRO2:

Hovedkort PRO2 v3

Hovedkort: PRO3

NOVA 12V 10A FLX S

12V oppfyller kravene, men er ikke sertifisert.

-

-

-

x

NOVA 12V 10A FLX M

-

-

-

x

NOVA 12V 10A FLX L

-

-

-

x

NOVA 24V 5A FLX S

NOVA 25 50-FLX-S

X

X

-

X

NOVA 24V 10A FLX S

NOVA 25 100-FLX-S

X

X

-

X

NOVA 24V 5A FLX M

NOVA 25 50-FLX-M

X

X

-

X

NOVA 24V 10A FLX M

NOVA 25 100-FLX-M

X

X

-

X

NOVA 24V 15A FLX M

NOVA 25 150-FLX-M

X

X

X

-

NOVA 24V 25A FLX M

NOVA 25 250-FLX-M

X

X

X

-

NOVA 24V 5A FLX L

NOVA 25 50-FLX-L

X

X

-

X

NOVA 24V 10A FLX L

NOVA 25 100-FLX-L

X

X

-

X

NOVA 24V 15A FLX L

NOVA 25 150-FLX-L

X

X

X

-

NOVA 24V 25A FLX L

NOVA 27 250-FLX-L

X

X

X

-



Les dette først!

Det skal være 100 mm ledig plass på hver kortside. Ventilasjon må ikke tildekkes.

Elektronikk, uavhengig av innkapsling, er beregnet for bruk i et kontrollert innemiljø. Nettspenningen bør kobles fra under installasjonen.

Det er installatørens ansvar at systemet er egnet til tiltenkt bruk. Kun autoriserte personer skal installere og vedlikeholde systemet.

All informasjon kan endres.

Bruksanvisning på svensk i originalen[1].

Komponentoversikt

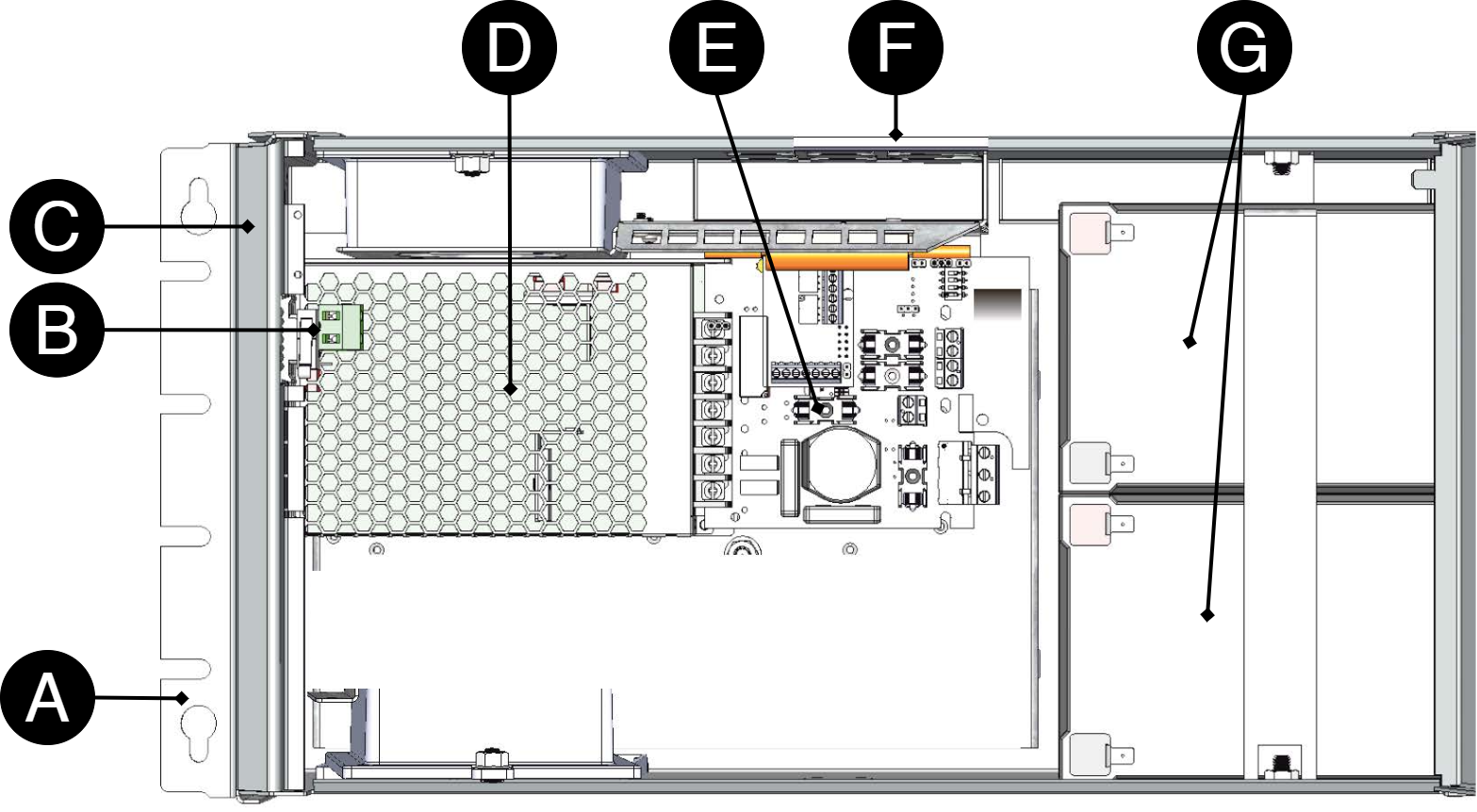

Komponentoversikt NOVA FLX S

Tabell 2. Komponentoversikt

Bokstav

Forklaring

A

Braketter for montering på vegg eller i 19" rack.

B

Sabotasjebryter. Dersom alarmklasse 3 (SSF) skal oppfylles, må sabotasjekontakten være på veggen.

C

Innkapsling i pulverlakkert metall.

D

Nettaggregat, plassering og type varierer avhengig av konfigurasjon.

E

Hovedkort.

F

Kabelinnføringer.

G

Plass til batterier.



Innkapsling

Braketter

Medfølgende braketter kan festes på to måter: Ved montering på vegg skal brakettene plasseres i bakkant mot veggen. Ved montering i 19" rack skal brakettene plasseres i forkant på enheten.

Tabell 3. Konsoll

Nei

Forklaring

A

Konsoll skyves inn fra bunnen og opp.

B

Klipsen klikker inn når braketten sitter riktig.



Viktig

[sv] Skall larmklass 3 (SSF) uppfyllas skall skåp och sabotagekontakt sitta monterade på vägg. Tillval, Cabinet tamper S för att sätta sabotagekontakt på vägg finns.

Montering

Bruk egnede skruer for montering på vegg eller i 19" rack. Skruer for montering på vegg eller i rack inngår ikke.

Tilkobling av batterier, 12 V

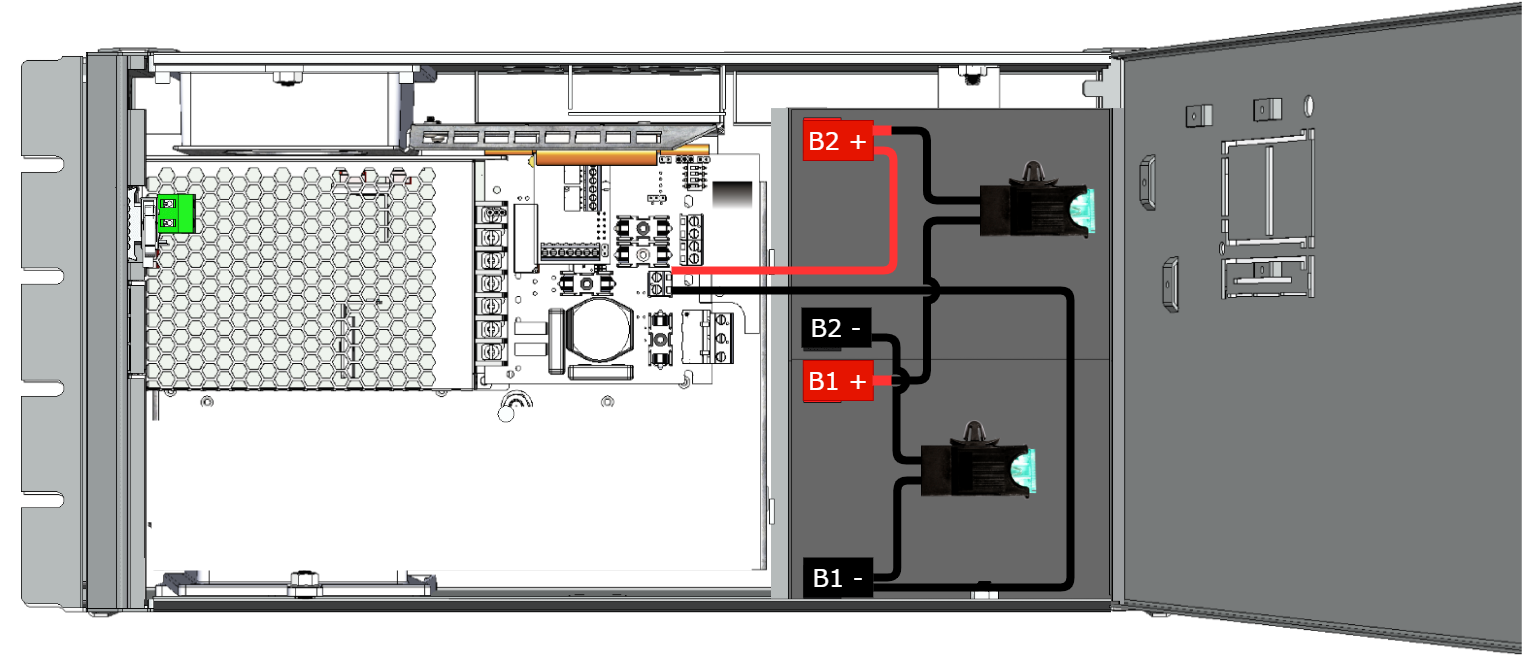

Batterikabling er montert på hovedkortet ved levering. Bilder nedenfor viser kun hvordan kabling skal kobles.

  • 1. Plasser batteriene i skapet med batteripolene utover i retning mot skapdøren.

  • 2. Koble batterikablingen til batteriet. Rød kabel på pluss og svart kabel på minus.

  • Koble fra strømnettet (hvis mulig) før du bytter batterier.

Tabell 4. [sv] Inkoppling av batterier

[sv] Nr

[sv] Förklaring

[sv] B1 +

[sv] Kopplas till + säkring

[sv] B1 -

[sv] Kopplas till - säkring och moderkort.

[sv] B2 +

[sv] Kopplas till + säkring och moderkort.

[sv] B2 -

[sv] Kopplas till - säkring.



PRO3-hovedkort

Hovedkort - beskrivelse

Figur 1. PRO3
PRO3

Hovedkortet styrer enheten og fordeler effekt. Se tekniske data for mer informasjon.



Tabell 5. Kretskortoversikt med forklaring

Nr.

På kretskortet

Forklaring

1

J24

Styring til nettaggregat.

2

J5

1 = uprioritert, 2 = ekstern alarm.

3

D9

LED.

4

JU1

For ekstern LED i dør.

5

J11

Tilbakestillingsjumper, brukes ved batteribytte.

6

JU6

Tilkobling for relékort / kommunikasjon / oppdatering av fastvare. Bare ett kort eller kontakt om gangen kan passe.

7

J29

Tilkobling til vifte.

8

J101

Tilkobling for manipuleringsalarm.

9

J17

Tilkobling manipuleringsalarm fra batteriboks.

10

J35

Ikke i bruk.

11

J14

Inngang for alarm fra ekstern batterisikring, fra batteriboks.

12 og 13

J10 og J100

Alarm fra eksternt tilleggskort.

14

D18, D19

LED viser kommunikasjonsstatus (RS-485).

15

S3

DIP-switch

16

P2:1-4

Lastutganger

17

P3:1-3

Kommunikasjonstilkobling, RS-485.

18

P1:1-3

Tilkobling til strømnett.



Sikringer

Tabell 6. Sikringer på PRO3

Sikring

Type

Forklaring

F1

T2,5A

Strømnettsikring

F3

T16A

Lastsikring 1 - (for P2:2)

F4

T16A

Batterisikring

F5

T3A-T10A*

Lastsikring 1 + (for P2:1)

F7

T3A-T10A*

Lastsikring 2 + (for P2:3)

* Sikringsstørrelsen avhenger av batteri-backupens strømuttak (A).



Advarsel for utskifting av sikringer (A)

Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.

Koble til strømnett

Koble strømnett til hovedkort med terminalblokk

Trekk strømnettkablene gjennom kabelinnføringen i innkapslingen.

Sikre F og N med buntebånd.

Strømnettkablene må holdes atskilt fra andre kabler for å unngå EMC-forstyrrelser.

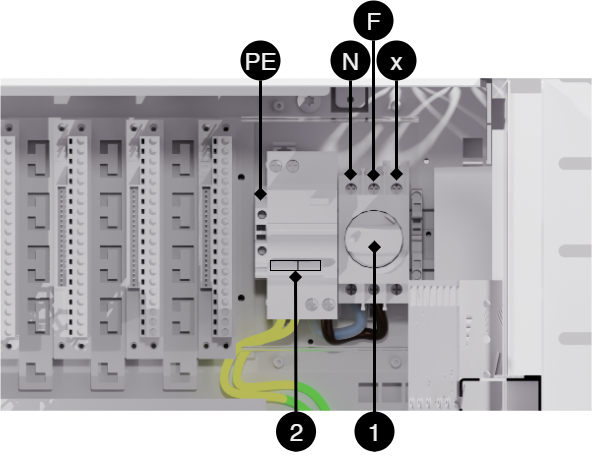

Figur 2. Koble til strømnett på hovedkortet
Koble til strømnett på hovedkortet

Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre F og N med buntebånd.



Tabell 7. Strømnettilkoblinger

Bokstav

Forklaring

F

Fase

N

Null

PE

Vernejord



Tilkobling til nett 230 V AC på kretskort

Kontroller slik at markeringen på kretskortet stemmer overens med kabelplasseringen på terminalen.

Koble til last

Maksstrøm

Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.

Hvis det er ett eller flere tilkoblingskort for å øke antallet lastutganger eller skape lastselektivitet, skal last tilkobles på tilleggskort og ikke på hovedkortet.

Tabell 8. Laste tilkoblinger

Nummer på kretskort

Forklaring

P2:1

Tilkobling for last 1+

P2:2

Tilkobling for last 1 -

P2:3

Tilkobling for last 2+

P2:4

Tilkobling for last 2 -



Dip-switch 1-8

DIP-switch har flere ulike konfigurasjoner:

Tabell 9. Dip-switch 1-8

Dip-switch

I nettdrift eller batteridrift

Kommentar

1

Adresseinnstilling for ekstern kommunikasjon.

-

2

Adresseinnstilling for ekstern kommunikasjon.

-

3

Adresseinnstilling for ekstern kommunikasjon.

-

4

Adresseinnstilling for ekstern kommunikasjon.

-

5

Stiller inn forsinkelse for alarm ved strømnettfeil

Tilgjengelig fra versjon 1.5 av programvaren

6

Stiller inn forsinkelse for alarm ved strømnettfeil

Tilgjengelig fra versjon 1.5 av programvaren

7

Stiller alarmgrensen for lav batterispenning ved batteridrift.

Tilgjengelig fra versjon 1.5 av programvaren

8

Slår av eller på LED.

Funksjon som kommer i senere programvareoppdatering

8 i sekvens

Utfør batteritest



Adresseinnstilling for ekstern kommunikasjon (DIP-switch 1–4)

DIP-switch S1: 1–4 angir adressering.

Tabell 10. Adressering DIP-switch 1–4

Dip: 1

Dip: 2

Dip: 3

Dip:4

Adresse 1

ON

OFF

OFF

OFF

Adresse 2

OFF

ON

OFF

OFF

Adresse 3

ON

ON

OFF

OFF

Adresse 4

OFF

OFF

ON

OFF

Adresse 5

ON

OFF

ON

OFF

Adresse 6

OFF

ON

ON

OFF

Adresse 7

ON

ON

ON

OFF

Adresse 8

OFF

OFF

OFF

ON

Adresse 9

ON

OFF

OFF

ON

Adresse 10

OFF

ON

OFF

ON

Adresse 11

ON

ON

OFF

ON

Adresse 12

OFF

OFF

ON

ON

Adresse 13

ON

OFF

ON

ON

Adresse 14

OFF

ON

ON

ON

Adresse 15

ON

ON

ON

ON



Forsinkelse ved strømnettfeil (DIP 5–6)

Det er mulig å endre hvor lang tid som skal gå før alarm utløses ved strømnettfeil. Bruk tabellen til å stille inn alarmen.

Tabell 11. Forsinkelse ved strømnettfeil

Alarm ved strømnettfeil etter:

Dip 5

Dip 6

3 sekunder

OFF

OFF

30 minutter

ON

OFF

60 minutter

OFF

ON

240 minutter (4 timer)

ON

ON



Lav batterispenning (DIP 7)

DIP: 7 har samme funksjon uavhengig av om enheten er i nett- eller batteridrift, eller om bryteren for manipuleringsalarm holdes inne.

Tabell 12. Lav batterispenning

Alarm for lav batterispenning gis ved

Dip 7

22,8 V*

ON

24 V

OFF

*25 % av batterikapasiteten gjenstår.



LED (DIP 8)

LED/batteritest slås alltid på når døren er åpen.

DIP-switch 8 = ON slår av LED.

DIP-switch 8 = ON slår på LED.

Batteritest (DIP 8)

Ved batteritest må DIP 8 bytte posisjon, og det må gå fem sekunder før testen initieres.

  • Dersom DIP 8 i utgangspunktet står på OFF, settes den til ON (vent i 5 sekunder) og settes deretter tilbake til OFF igjen.

  • Dersom DIP 8 i utgangspunktet står på ON, settes den til OFF (vent i 5 sekunder) og settes deretter tilbake til ON igjen.

Dette starter batteritesten etter 3–8 sekunder. Batteritesten tar ca. 6 sekunder, og LED-en blinker raskt gult. Når batteritesten utføres, kan det gis alarm om gammelt batteri.

Vent med å tilbakestille DIP 8 til testen er fullført.

Omstart for å bekrefte endringer i adresse, batteri- og alarminnstillinger mot overordnet system

Etter at DIP-switch er stilt inn for ulike parametere, må enhetens programvare startes på nytt. Det må gjøres for at de nye innstillingene skal legges inn og tre i kraft.

Viktig

Omstart med denne fremgangsmåten bryter ikke utspenningen.

Omstart av enhetsprogramvaren gjøres ved å brokoble J11 (PRO3)

Viktig

Omstart må utføres hver gang det gjøres en endring i enheten.

Tilbakestilling av data etter batteribytte - PRO3

Etter utskifting av batterier må enheten måle kapasiteten til de nye batterier og fjerne tidligere angitt batterikapasitet. Alarmer fjernes, men statistikken lagres i minnet.

  • Sett i jumper på J11, og ta bort jumper på J11

Når dette trinnet er utført, er batterikapasiteten fjernet fra kortets minne og den nye batterikapasiteten kan leses inn.

Når dette trinnet er utført, er batterikapasiteten fjernet fra kortets minne og den nye batterikapasiteten kan leses inn.

Merknad om testing av batterier

Ved oppstart tar det 72 timer før systemet utfører batteritest. Dette er for å sikre at batteriene er fulladet og for å samle inn snittverdier/historikk i minst 72 timer. Deretter utføres det en kvalifisert celletest av batteriene hver fjerde time.

Legg merke til når du starter med kortsluttede batterier

Peakstrøm ved oppstart med kortsluttede batterier: Opptil 30 A p-p under 200 ms. Følg alltid oppstartsprosedyren.

Flere enheter til et overordnet system

For å koble flere enheter til et overordnet system må last-minus mellom flere batteri-backuper kobles sammen.


Idriftsettelse – slik starter du enheten

  1. Koble inn batterier.

  2. Koble til / slå på sikringer.

  3. Koble til last, alarm og ev andre forbindelser.

  4. Skru nettkabelen inn i terminalen og fest terminalen til hovedkortet.

  5. Slå på nettspenningen.

Koble til i denne rekkefølgen

For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.

Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.

Det kan ta opptil 72 timer før batteriene er fulladet.

Alarm vises på dør / LED

Ved normal drift lyser LED-en grønt.

222-041_2019.ai
Tabell 13. Indikatordioden viser.

Alarm som vises på dør / LED

Forklaring

Lyser grønt

Normal drift.

Langsomme grønne blink

Manipuleringsalarm.

Hurtige grønne blink

Alarm ved strømnettfeil.

Lyser gult

Lav batterispenning.

Langsomme gule blink

Gamle batterier.

Hurtige gule blink

Frakoblede batterier eller batterikortslutning.

Lyser rødt

Høy eller lav spenning eller defekt lader.

Langsomme røde blink

Lav systemspenning.

Hurtige røde blink

Lastsikring er gått eller batterisikring er gått.

Svart / lyser ikke

Dyputladingsbeskyttelse er aktivert. (Enheten har stengt av.)



Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladingsbeskyttelsen trådt i kraft.

Justering av manipuleringsalarm

SABK_PLIERS_INSTRUCTION.eps

Følerarmen på manipuleringsalarmen skal være i lukket posisjon (stengt) når døren er igjen. Går alarmen (”tamper alarm” / alarm til undersentral), kan det hende følerarmen må justeres.

Slik justerer du følerarmen:

  1. Klem til med en flattang midt på følerarmen.

  2. Juster følerarmen forsiktig i ønsket retning (opp/ned).

  3. Kontroller ved å stenge døren. Det høres et klikk når kontakten lukkes.

Notat

Manipuleringsalarmen skal ikke utløses når døren er lukket og låst.

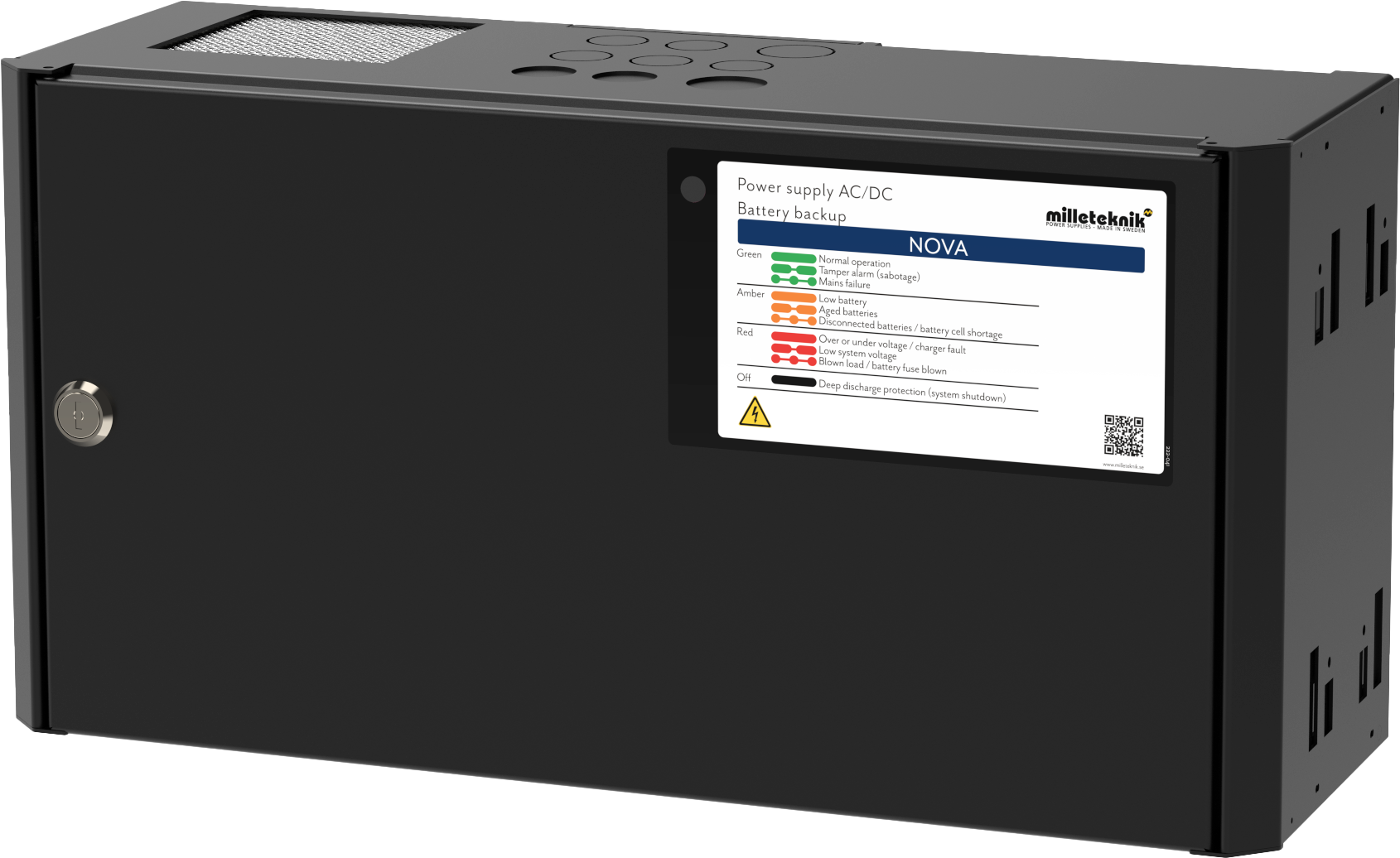

NOVA produktblad

SSF1014 sertifisert* batteribackup med kommunikasjon

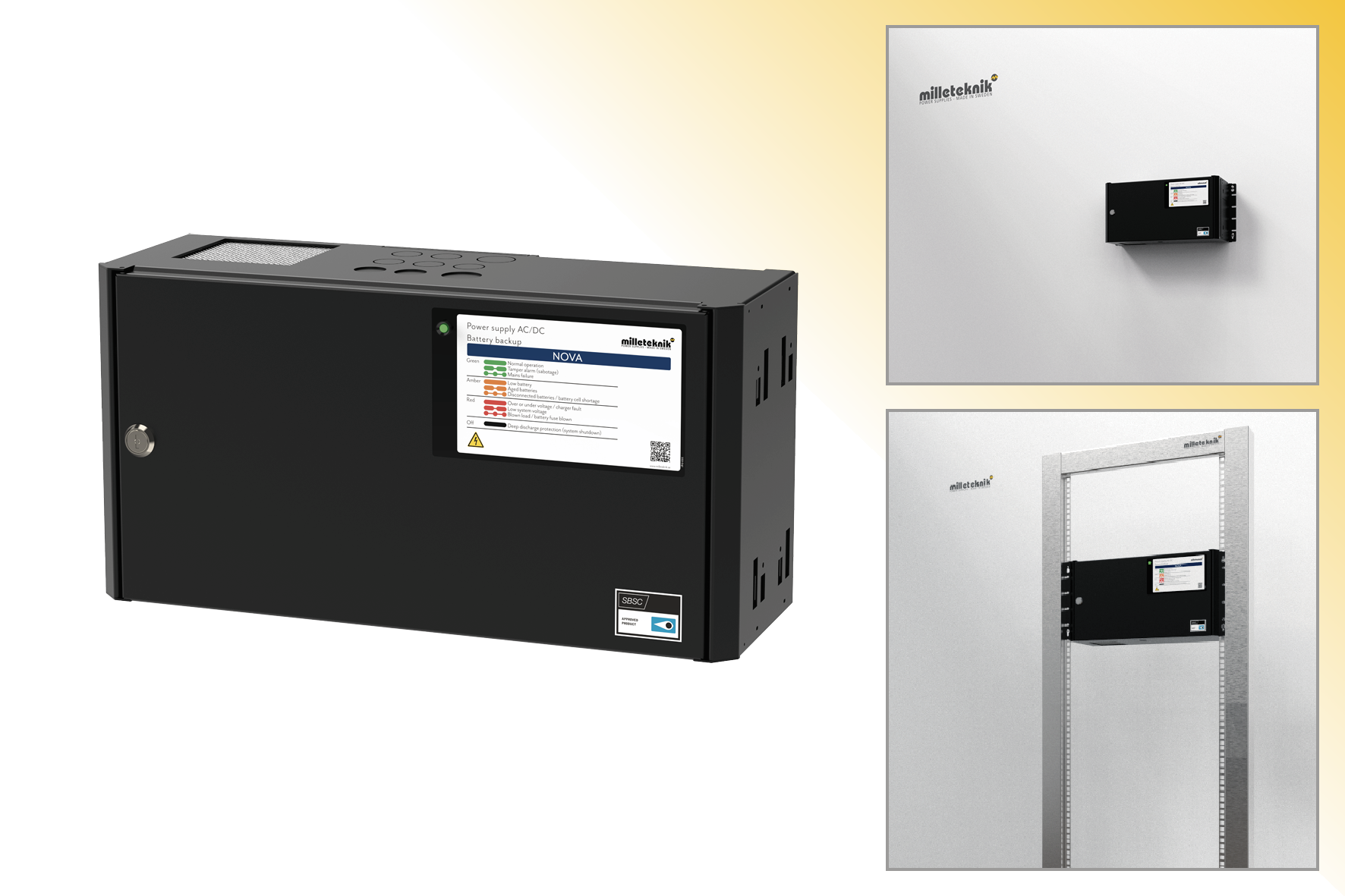

Figur 3. NOVA FLX S
NOVA FLX S

NOVA FLX S monteres på vegg eller i 19" rack.



*12 V og 24 V enheter er sertifisert, med unntak av NOVA 12V 10A FLX L som oppfyller kravene, men ikke er sertifisert.

Tekniske spesifikasjoner

Disse tekniske spesifikasjonene kan endres uten varsel.

Navn, artikkelnummer og e-nummer

Tabell 14. Navn, artikkelnummer og e-postnummer.

Navn

Artikkelnummer

E-postnummer

NOVA 12V 10A FLX S

FS01P30012P100

52 136 47



Om NOVA FLX

Fleksibilitet

NOVA FLX S kan ha en ekstra batteriboks. NOVA FLX M og NOVA FLX L med 1-4 ekstra batteribokser*. NOVA FLX M og NOVA FLX L med batterihyller i 19" stativ*. *Batteriboksene og hyllene kobles til via en 9-pinners kontakt. Batteriboksen har plass til inntil 2 stk. 45 Ah batterier per batteriboks. Batterihyller har plass til 2 stk. 45 Ah batterier (Medium) og inntil 2 stk. 150 Ah batterier (Large) per hver batterihylle.

Fast installasjon

Produktet er beregnet for fast installasjon. Installasjon skal utføres av autorisert installatør.

Bruksområde

NOVA FLX brukes mest til adgangssystemer, innbruddsalarm og integrerte sikkerhetssystem i offentlige miljøer som skoler, kontorer og næringsbygg.

Se installasjonsfilm

Regelverk og sertifiseringer

Krav som produktet oppfyller

Tabell 15. Produktet oppfyller følgende krav.

EMC:

EMC-direktivet 2014/30EU

El:

Lavspenningsdirektivet: 2014/35/EU

EN 62368-1

CE:

CE-direktivet ifølge: 765/2008

Utslipp:

EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001

Immunity:

EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11

SS-EN 50 130-4:2011 Edition 2, EN50131-6

Emission

EN55032 (CISPR32) Class B

Miljø

REACH Regulation: Directive 1907/2006, WEEE Regulation: Directive 20021961E, RoHS Regulation: Directive 2015/863



soptunna_atervinning.ai

Reserver driftstider, strømuttak og belastningsutgangsstrøm

Ladestrøm for batterier og batterikapasitet

Enheten leser den tilkoblede systembelastningen og lader batteriene med tilgjengelig reststrøm fra strømforsyningen. Enheten utfører kvalifiserte* batteritester og varsler når batterier må skiftes. Batteriene lades skånsomt for å forlenge levetiden og det er beskyttelse mot overlading.

12 V / 24 V

Maks ladestrøm for batterier

NOVA FLX S

4 A

Batteribackupen har kontrollert lading** (kontrollert lading) som forhindrer at batteriene overlades og forlenger levetiden betraktelig. NOVA-serien skal brukes med AGM-batterier.

Notat

NOVA 12V 10A FLX S, NOVA 12V 10A FLX M og NOVA 12V 10A FLX L oppfyller kravene i henhold til EN50131-6 og SSF 1014 men er ikke sertifisert.

*Batteritest er utført med strømmotstand og enheten er testet og sertifisert sammen med UPLUS 10+ Design life AGM-batterier i henhold til SSF1014. Det er disse batteriene som må brukes for at sertifikatet skal opprettholdes.

** Kontrollert lading betyr at når batteriene er fulladet vil de kobles fra elektronisk for standby-modus i opptil 20 dager eller når batteriene har nådd 26,7V (24V). Ved å lade ut batteriene og lade dem kontinuerlig (i stedet for å aldri bruke dem), forlenger systemet batteriets levetid med opptil 50 %. Batteriene kobles til automatisk på mindre enn 50 mikrosekunder.

Strømuttak NOVA FLX

NOVA 12V 10A FLX S

Enhet uten batteriboks

Enhet med

1 batteriboks

Enhet med

2 batteribokser

Batteri

2 stk 14 Ah

-

-

Maks batterikapasitet

28 Ah

-

-

I følge. SSF1014, Alarmklasse 1-2

2,2 A

-

-

I følge. SSF1014, Alarmklasse 3-4

0,9 A

-

-

Imax A (maks utladningsstrøm)

10 A

-

-

Imax b (maks ladestrøm)

10 A

-

-

Imin er alltid 0 A.

Det er ikke sikkert at alle enheter er sertifisert, se enhetens sertifikat.

Reserver driftstider for ulike alarmklasser - oversikt

Alarmklasse

Reservedriftstid ved strømbrudd

Maksimalt antall timer lading av batterier (80 %)

EN54-4

-

24 timer

SBF110:8

30 t + 10 min

24 timer

EN50131-6 klasse 1-2

12 timer

72 timer

EN50131-6 klasse 3

24 timer

24 timer

SSF1014 Alarmklasse 1/2

12 timer

72 timer

SSF1014 Alarmklasse 3/4

30 t (i urbane områder) / 60 t (ikke-urbane områder)

24 timer

Tabellen viser reservedriftstid og batteriladingskrav for ulike alarmklasser.

Om oversettelse av dette dokumentet

Brukerhåndbok og andre dokumenter er på originalspråket på svensk. Andre språk kan være maskinoversatt og/eller ikke gjennomgått, feil kan oppstå.

Kretskort - Tekniske data

Tekniske data, hovedkort: PRO 3

Info

Forklaring

Kortnavn:

PRO 3.

Produktbeskrivelse

Hovedkort i batteri-backup med avanserte funksjoner og kommunikasjon til overordnet system.

Eget forbruk, med relékort

Mindre enn 120 mA. Alle releer på eksternt alarmkort er i aktiv tilstand.

Byttetid fra nettspenning til batteridrift

Når batterier er i hvilesyklus: <5 mikrosekunder. Når batterier er i ladesyklus: 0 (ingen). Batteriene er i hvilesyklus i 20 døgn og deretter starter en ladesyklus der batteriene lades i 72 timer. Om det oppstår strømnettfeil mens batteriene er i hvilesyklus, kobles batteriene inn på under 5 mikrosekunder. Om det oppstår strømnettfeil mens batteriene er i ladesyklus, er det ingen omkoblingstid.

Innkommende strømnett

230 V AC -240 V AC, 47-63 Hz.

Nettsikring

Se tabell: Sikringer.

Indikasjon

LED på kretskort/skapdør.

Alarm

Alarm vises på indikatordioden foran på skapet.

  • Battericellefeil eller batteriet er ikke tilkoblet.

  • Defekt lader, lav spenning.

  • Defekt lader, høy spenning.

  • Lav systemspenning. Systemspenning under 24,0 V i nettdrift.

  • • Lav batterispenning, under 24,0 V DC ved strømnettfeil.

  • Lav batterispenning, under 24,0 V DC ved strømnettfeil.

  • Bryter for manipuleringsalarm.

  • Defekt sikring.

  • Gammelt batteri

Utvidende alarmfunksjoner kan oppnås via kommunikasjon eller med et alarmkort.

Tabell 16. Sikringer

Sikringer

Type

10 A

T10A

Nettsikring på 12V en

T2.5AH250V. Keramikk.

Nettsikring på 24 V enheter opp til 15 A

T2.5AH250V. Keramikk.



Tabell 17. Beskyttelse

Info

Forklaring

Dyputslippsbeskyttelse

Ja. 12V enheter beskyttelse ved 10V, +/- 0,5V.

Overspenningsvern

Ja

Overtemperaturbeskyttelse

Ja

Kortslutning beskyttet

Ja



Tekniske data, relékort NOVA-serien (PRO3/NEO3)

Info

Forklaring

Kortnavn:

PRO3 alarmkort

Versjon:

1.2

Produktbeskrivelse

Alarmkort for PRO3 eller NEO 3 med alarm på vekselrelé. Alle releer er normalt aktivert og gir en alarm når de er koblet fra.

Anbefalt miljø

Innendørs, klasse 1. Omgivelsestemperatur: +5°C – 40°C.

beskyttelseklasse

IPX0

Anbefalt montering

NOVA-serien (kun 5 A og 10 A)

Inngangsspenning

13,6 VDC, 27,3 VDC

Selvbøyende

40mA

Alarm via

Koblingsrelé

Antall alarmutganger

4 stk.

Sertifisert iht

EN 50131-6, SBF 110:8, SSF1014, Oppfyller alarmklasse 4, SSF 1014, utgave 5

Sertifikatnummer (SBSC)

20-117

Produktet oppfyller kravene iht

CE-direktiv i henhold til: 765/2008, EMC-direktiv 2014/30EU, Emisjon: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klasse B, EN61000-3-2:2000: EN61000-3-2:20000, immunitet: - 6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11. SS-EN 50 130-4:2011 Edition 2 & SSF1014 Alarmklasse 1-4 (Innbruddsalarm).

Produsent

Milleteknik AB

Opprinnelsesland

Sverige

Tabell 18. Alarmoversikt

Alarmoversikt i alfabetisk rekkefølge

Relé 1* / Alarmutgang 1

Relé 2* / Alarmutgang 2

Relé 3* / Alarmutgang 3

Relé 4* / Alarmutgang 4

RS-232 kommunikasjon (P5:1-9) - Gjelder kun enheter med systemsupport, (Bravida).

Indikatordiode på hovedkort og LED på dør.

Strømbrudd

X

-

-

-

X

X

Sikringsfeil

-

X

-

-

X

X

Sabotasjebryter

-

-

-

X

X

X

Viftefeil

-

-

-

-

X

-

Laderfeil, overspenning

-

X

-

-

X

X

Laderfeil, underspenning

-

X

-

-

X

X

Cellefeil eller batteri ikke tilkoblet

-

X

-

-

X

X

Lav systemspenning, (systemspenning under 24,0 V i nettdrift).

-

-

X

-

X

X

Lav batterispenning (<24,0 V DC) eller strømbrudd

-

X

-

-

X

X

Over temperatur

-

-

-

-

X

-

Hypotermi

-

-

-

-

X

-

Hypotermi

-

-

-

-

X

-

Kort batterilevetid igjen

-

-

-

-

X

-

Gammelt batteri**

-

X**

-

-

X**

X**

Overstrøm 100 %, minuttgjennomsnitt

-

-

-

-

X

-

Overstrøm 80 %, daglig gjennomsnitt

-

-

-

-

X

-

Overstrøm 175 %, andre snitt

-

-

-

-

X

-

*Alarm på potensialfri relékontakt.

*** Ikke på NEO batteri backup.



Tabell 19. RS-485 på relébrett

RS-485 på P4:1-4

Forklaring

P4:1

GND, grunn

P4:2

RX

P4:3

TX

P4:4

+5V



Nettaggregat

Nettaggregat - Tekniske data LRS-150-12

Sitter i:

NOVA 12V 10A FLX S

Info

Forklaring

Utspenning:

13,6V

Utflod

0 A - 12,5 A

Utspenning:, ripple

150 mVp-p

Overspenning

13,8V - 16,2V

Utspenning:sopplading, rippel/strømbegrensning

Mindre enn 0,6 Vp-p

Virkningsgrad

87,5 %

Strømbegrensning

110 % - 140 %

Konstantspenning

+/- 0,5 %

Reguleringsnøyaktighet

* / - 1,0 %

Inngangsstrøm (230 V)

1,7 A

Nettspenningsfrekvens

47 Hz - 63 Hz

Nettspenning

230 V AC - 240 V AC

Merkeeffekt

150W

Temperaturspenn

-30°C - +70°C

Fuktighetsområde

20% - 90% RH ikke-kondenserende

Tekniske data vedlegg

Tekniske data - Tekniske data FLX S

Info

Forklaring

Navn

FLX S

beskyttelseklasse

IP 32

Mål

Høyde: 222 mm, bredde 437 mm, dybde 145 mm

Høydeenheter

5 HAN

Montering

Vegg eller 19" stativ

Omgivelsestemperatur

+5 °C - +40 °C. For best mulig batterilevetid: +15 °C til +25 °C.

Miljø

Miljøklasse 1, innendørs. 20 % ~ 90 % relativ fuktighet

Materiale

Pulverlakkert stålplate

Farge

Svart

Kabelinnføringer, antall

4

Batterier som passer

2 stk 14 Ah.

Vifte

Ja

Lenke til den nyeste informasjonen

Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.

NOVA serien

Garanti, kundestøtte, produksjonsland og opprinnelsesland

Kundestøtte

Trenger du hjelp til installasjon eller tilkobling?

Du finner svar på mange spørsmål på: www.milleteknik.se/support

Telefon: +46 (0)31- 340 02 30, e-post: support@milleteknik.se.

Kundestøttetelefonen er åpen 8.00–16.00 mandag til torsdag og 8.00–15.00 på fredager. Stengt 11.30–13.15.

Reservedeler

Kontakt kundestøtte om du har spørsmål om reservedeler.

Kundestøtte etter garantitiden

Milleteknik tilbyr kundestøtte i produktets levetid, begrenset oppad til ti år fra kjøpsdatoen. Et produkt kan bli erstattet med et likeverdig produkt dersom produsenten vurderer at reparasjon ikke er mulig. Når garantitiden er utløpt, vil det påløpe kostnader ved bruk av kundestøtte.

Spørsmål om produktytelse?

Telefon for salg: 031- 340 02 30, e-post: sales@milleteknik.se

Produktets levetid, miljøpåvirkning og resirkulering

Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres ved at de leveres til nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten. Kontakt din distributør for mer informasjon. Kostnader som påløper i forbindelse med gjenvinning dekkes ikke.

soptunna_atervinning.ai

Batterier

Batterier følger ikke med

Batterier selges separat.

Batterikombinasjoner NOVA FLX S

Batterikapasitet (Ah)

Batteritype

Antall batterier

Batterier i enheten

14 Ah

14 Ah

2 stk.

2 i batteribackup

42 Ah

14 Ah

6 stk.

2 i batteribackup

4 i batteriboks 1

70 Ah

14 Ah

10 deler.

2 i Battery Backup

4 i batteriboks 1

4 i batteriboks 2

7,2 Ah, 12 V AGM-batteri

Passer inn

Antall batterier

Batteritype

V

Ah

Vedlikeholdsfri AGM, blybatteri.

12 V

7,2 Ah

Tabell 20. 10+ Designlevetid* batteri

Artikkelnummer

E-nummer

Arikkelnavn

Terminal

Mål. Høyde bredde dybde

Vekt per stk

Fabrikat

MT113-12V07-01

5230536

UPLUS 12V 7,2Ah 10+ Designlivsbatteri

Flatstift 6,3 mm

151 x 65 x 100 mm.

2,4 kg

UPLUS



14 Ah, 12 V AGM batteri

Passer inn

Antall batterier

Batteritype

V

Ah

Vedlikeholdsfri AGM, blybatteri.

12 V

14 Ah

Tabell 21. 10+ Designlevetid* batteri

Artikkelnummer

E-nummer

Arikkelnavn

Terminal

Mål. Høyde bredde dybde

Vekt pr stk

Fabrikat

MT113-12V14-01

5230537

UPLUS 12V 14Ah 10+ Designlivsbatteri

Flatstift 6,3 mm

151x98x101 mm

4,2 kg

UPLUS



Reserver driftstimer - oversikt

Tabellen viser forventet backupdriftstid ved ulike belastninger på batteribackupen.

Viktig

Dette er en veiledning og alle tider er omtrentlige og kan avvike fra faktiske tider. Belastning, temperatur og andre faktorer spiller en rolle, og det er derfor den nøyaktige tiden ikke kan gis.

Gjelder nye batterier.

Strømstyrke og batterier varierer med konfigurasjon, sjekk om konfigurasjonen kan håndtere batterier og strømstyrke.

Tabell 22. Reserve driftstider 12 V enheter - uten batteriboks

Middels strøm

14 Ah

2 stk 7,2 Ah

batterier)

28 Ah

(2 stk 14 Ah

batterier)

40 Ah

(2 stk. 20 Ah

batterier)

Laster

Reserver kjøretid (ca), minutter

1 A

485

970

1300

2 A

380

560

810

4 A

165

330

490

6 A

120

245

360

8 A

100

210

310

10 A

80

160

240



Med forbehold om skrivefeil.

Adresse og kontaktopplysninger

Milleteknik AB

Ögärdesvägen 8 B

S-433 30 Partille

Sverige

+46 31 340 02 30

info@milleteknik.se

www.milleteknik.se



[1] Oversettelser på andre språk enn svensk er kun veiledende og er ikke verifisert. Oversettelse må alltid kontrolleres mot den svenske originalen for å sikre korrekt informasjon.
