Revisioner och om detta dokuments utgåva
Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.
Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.
Bruksanvisning i originalspråk: Svenska.
Bruksanvisning, tekniska data och översättningar av desamma kan innehålla fel. Det är alltid installatörens ansvar att installera produkten på ett säkert sätt.
Läs detta först!
Elektronik, oavsett kapsling, är avsett för bruk i kontrollerad inomhusmiljö. Nätspänning bör vara bortkopplad under installation.
Det är installatörens ansvar att systemet är lämpat för avsett bruk. Endast personer med behörighet bör installera och underhålla systemet.
Alla uppgifter med reservation för ändringar.
Bruksanvisning på svenska i original.[1].
Variantöversikt NOVA
Produktnamn | Certifierat namn | Moderkort: PRO1 | Moderkort PRO2: | Moderkort PRO2 v3 | Moderkort: PRO3 |
|---|---|---|---|---|---|
NOVA 12V 10A FLX S | 12V uppfyller kraven men är ej certifierad. | - | - | - | x |
NOVA 12V 10A FLX M | - | - | - | x | |
NOVA 12V 10A FLX L | - | - | - | x | |
NOVA 24V 5A FLX S | NOVA 25 50-FLX-S | X | X | - | X |
NOVA 24V 10A FLX S | NOVA 25 100-FLX-S | X | X | - | X |
NOVA 24V 5A FLX M | NOVA 25 50-FLX-M | X | X | - | X |
NOVA 24V 10A FLX M | NOVA 25 100-FLX-M | X | X | - | X |
NOVA 24V 15A FLX M | NOVA 25 150-FLX-M | X | X | X | - |
NOVA 24V 25A FLX M | NOVA 25 250-FLX-M | X | X | X | - |
NOVA 24V 5A FLX L | NOVA 25 50-FLX-L | X | X | - | X |
NOVA 24V 10A FLX L | NOVA 25 100-FLX-L | X | X | - | X |
NOVA 24V 15A FLX L | NOVA 25 150-FLX-L | X | X | X | - |
NOVA 24V 25A FLX L | NOVA 27 250-FLX-L | X | X | X | - |
Komponentöversikt NOVA FLX L
Batterier skall placeras som på bilden.
Bokstav | Förklaring |
|---|---|
A | Konsol, vändbar för montering i vägg eller 19" rack. |
B | Sabotagekontakt. |
C | Skåp i pulverlackad plåt. |
D | Plats för tillvalskort. |
E | Nätaggregat. |
F | Moderkort. |
G | Kabelgenomföringar. |
H | Batterisäkring, kontakt. |
I | Plats för batterier. |

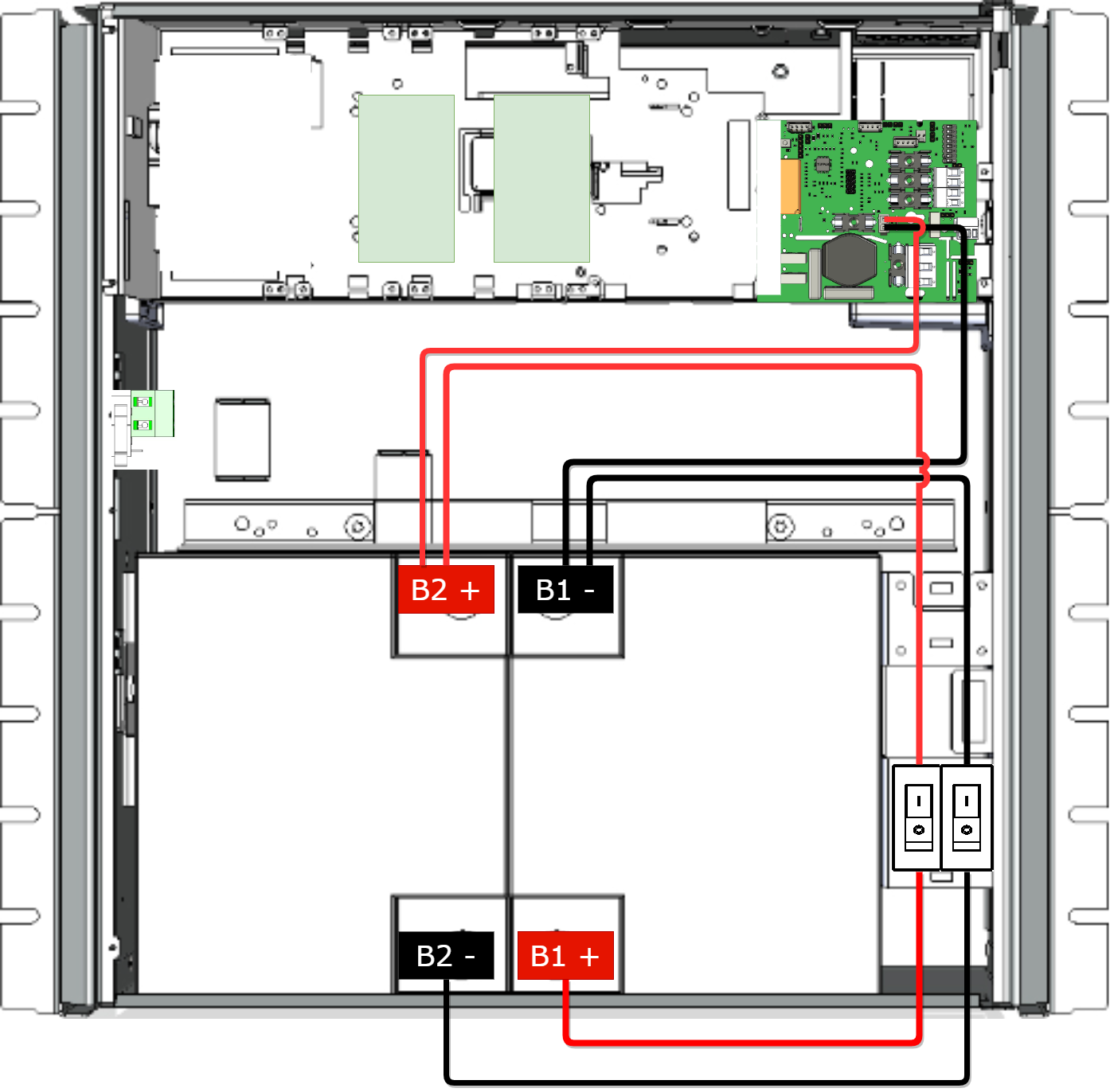

Inkoppling av batterier, 12 V
Batterikablage är monterat på moderkortet vid leverans. Bilder nedan visar endast hur kablage skall kopplas.
Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan.
Anslut batterikablaget till batteriet. Röd kabel på plus och svart kabel på minus.
Koppla bort nätspänningen (om möjligt) innan du byter batterier.
Nr | Förklaring |
|---|---|
B1 + | Kopplas till + säkring |
B1 - | Kopplas till - säkring och moderkort. |
B2 + | Kopplas till + säkring och moderkort. |
B2 - | Kopplas till - säkring. |
PRO3 moderkort
Moderkort - beskrivning
Moderkortet styr enheten och fördelar effekt. Se tekniska data för mer information.
Nr | På kretskort | Förklaring |
|---|---|---|
1 | J24 | Styrning till nätaggregat. |
2 | J5 | 1=Oprio 2=externt larm. |
3 | D9 | Indikeringsdiod. |
4 | JU1 | För extern LED i dörr. |
5 | J11 | Resetjumper, används vid batteribyte. |
6 | JU6 | Anslutning för reläkort eller kommunikationskort eller för uppdatering av firmware. Endast ett kort eller kontakt åt gången får plats. |
7 | J29 | Anslutning till fläkt. |
8 | J101 | Anslutning till sabotagekontakt. |
9 | J17 | Anslutning sabotagekontakt från batteribox. |
10 | J35 | Används ej. |
11 | J14 | Ingång larm från extern batterisäkring, från batteribox. |
12 & 13 | J10 & J100 | Larm från externt tillvalskort. |
14 | D18, D19 | Lysdioder visar status för kommunikation (RS-485). |
15 | S3 | Dip-switch |
16 | P2:1-4 | Lastutgångar |
17 | P3:1-3 | Anslutning kommunikation, RS-485. |
18 | P1:1-3 | Anslutning till elnät. |
Säkringar
Säkring | Typ | Förklaring |
|---|---|---|
F1 | T2,5A | Elnätssäkring |
F3 | T16A | Lastsäkring 1 - (för P2:2) |
F4 | T16A | Batterisäkring |
F5 | T3A-T10A* | Lastsäkring 1+ (för P2:1) |
F7 | T3A-T10A* | Lastsäkring 2 + (för P2:3) |
*Säkringens storlek beror på batteribackupens strömuttag, (A). | ||
Varning för byte av säkringar (strömstyrka, A)
Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.

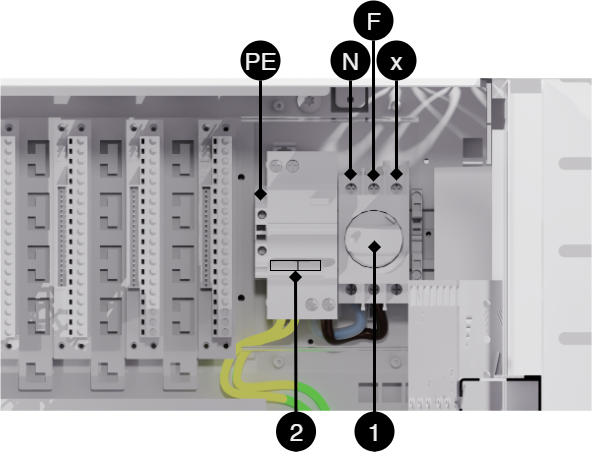

Elnätsanslutning
Anslut elnät till moderkort med plint
För elnätskablage genom kabelgenomföringen på skåpet.
Säkra F och N med buntband.
Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.
Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.
Bokstav | Förklaring |
|---|---|
F | Fas |
N | Noll |
PE | Skyddsjord |
Anslutning elnät 230 V AC på kretskort
Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.
Anslut last
Maxström
Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.
Sitter ett eller flera anslutningskort för att utöka antalet lastutgångar eller skapa lastselektivitet skall last anslutas där och inte på huvudkortet.
Nummer på kretskort | Förklaring |
|---|---|
P2:1 | Anslutning för last 1 + |
P2:2 | Anslutning för last 1 - |
P2:3 | Anslutning för last 2 + |
P2:4 | Anslutning för last 2 - |
Dip-switch 1-8
Dip-Switch har flera olika läge:
Dip-switch | I nätdrift eller batteridrift | Kommentar |
|---|---|---|
1 | Adressinställning för extern kommunikation. | - |
2 | Adressinställning för extern kommunikation | - |
3 | Adressinställning för extern kommunikation | - |
4 | Adressinställning för extern kommunikation | - |
5 | Ställer larm för nätavbrottsfördröjning | Finns från mjukvara v1.5 |
6 | Ställer larm för nätavbrottsfördröjning | Finns från mjukvara v 1.5 |
7 | Ställer larmgräns för låg batterispänning i batteridrift. | Finns från mjukvara v 1.5 |
8 | Stänger av eller sätter på lysdiod. | Kommande funktion genom mjukvaru-uppdatering |
8 i sekvens | Utför batteritest |
Adressinställning för extern kommunikation (Dip-switch 1-4)
Dip-Switch S1: 1-4 ställer adressering.
Dip: 1 | Dip: 2 | Dip: 3 | Dip:4 | |
|---|---|---|---|---|
Adress 1 | ON | OFF | OFF | OFF |
Adress 2 | OFF | ON | OFF | OFF |
Adress 3 | ON | ON | OFF | OFF |
Adress 4 | OFF | OFF | ON | OFF |
Adress 5 | ON | OFF | ON | OFF |
Adress 6 | OFF | ON | ON | OFF |
Adress 7 | ON | ON | ON | OFF |
Adress 8 | OFF | OFF | OFF | ON |
Adress 9 | ON | OFF | OFF | ON |
Adress 10 | OFF | ON | OFF | ON |
Adress 11 | ON | ON | OFF | ON |
Adress 12 | OFF | OFF | ON | ON |
Adress 13 | ON | OFF | ON | ON |
Adress 14 | OFF | ON | ON | ON |
Adress 15 | ON | ON | ON | ON |
Nätavbrottsfördröjning (dip 5-6)
Det är möjligt att flytta tiden för när larm för nätavbrott skall ges. Använd matrisen för att ställa larmet.
Larm för nätavbrott ges efter: | Dip 5 | Dip 6 |
|---|---|---|
3 sekunder | OFF | OFF |
30 minuter | ON | OFF |
60 minuter | OFF | ON |
240 minuter (4 timmar) | ON | ON |
Låg batterispänning (dip 7)
Dip: 7 har samma funktion oavsett om enheten är i nät- eller batteridrift eller om sabotagebrytaren hålls inne.
Larm för låg batterispänning ges vid | Dip 7 |
|---|---|
22,8 V* | ON |
24 V | OFF |
*25% av batterikapacitet kvarstår. | |
Lysdiod (dip 8)
Lysdiod/batteritest tänds alltid när luckan är öppen.
Dip-switch 8=ON släcker lysdiod.
Dip-switch 8=OFF tänder lysdiod.
Batteritest (dip 8)
För att göra ett batteritest behöver dip 8 byta läge och fem sekunder behöver gå innan test initieras.
Om dip 8 i ursprungsläge står på OFF slå då dip 8 till: ON (vänta 5 sekunder) och slå sedan tillbaka till OFF.
Om dip 8 i ursprungsläge står på ON slå då dip 8 till: OFF (vänta 5 sekunder) och slå sedan tillbaka till ON.
Detta aktiverar batteritest efter 3-8 sekunder. Batteritestet pågår i ca 6 sekunder och då blinkar lysdioden snabbt gult. Larm för åldrat batteri kan indikeras under tiden batteritest utförs.
Ställ tillbaka dip 8 först när testet har slutförts.
Omstart för att bekräfta ändringar i adress, batteri- och larminställningar mot överordnat system
Efter det att dip-switch har ställts för olika parametrar behöver enhetens mjukvara startas om. Detta för att de nya inställningarna skall läsas in och träda i kraft.
Viktigt
Omstart enligt denna procedur bryter ej utspänningen.
Omstart av enhetens mjukvara görs genom att bygla J11 (PRO3)
Viktigt
Omstart måste göras varje gång en ändring görs i enheten.
Återställning av data efter batteribyte - PRO3
Efter batteribyte behöver enheten mäta in nya batteriers kapacitet och rensa tidigare inställd batterikapacitet. Larm rensar men statistik behålls i minnet.
Sätt i jumper på J11 och tag bort jumper på J11
Efter att ha gjort steget är batterikapaciteten rensad i kortets minne och är redo att läsa in den nya batterikapaciteten.
Denna procedur behöver göras varje gång batterier byts eller vid anslutning av batteribox.
Notering om test av batterier
Vid uppstart tar det 72 timmar innan systemet utför tester av batterier. Detta för att säkerställa fulladdade batterier samt för insamling av medelvärden/historik under minst 72 timmar. Därefter görs, var fjärde timma, ett kvalificerat cellprov av batterierna.
Notering vid uppstart med kortslutna batterier
Peakström vid uppstart med kortslutna batterier: Upp till 30 A p-p under 200 ms. Följ alltid uppstartsproceduren.
Flera enheter till ett överordnat system
För att ansluta flera enheter till ett överordnat system skall last-minus mellan flera batteribackuper kopplas samman.
 |
Driftsättning - hur enheten skall startas
Koppla in batterier.
Anslut / slå till säkringar.
Koppla in last, larm och ev. andra anslutningar.
Skruva fast elnätskabel i plint och sätt fast plint på moderkort.
Slå till nätspänning.
Anslut i denna ordning
För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning.
Enheten fungerar normalt då indikeringsdiod på skåpluckans utsida lyser med fast grönt sken. Se frontpanel / skåplucka, för övriga statusindikationer.
Det kan ta upp till 72 timmar innan batterier är fullt laddade.
Larm som visas på skåplucka / indikeringsdiod
I normalläge visar indikeringsdioden ett fast grönt sken.
 |
Indikeringsdioden visar | Förklaring |
|---|---|
Fast grönt sken | Normaldrift. |
Långsamma gröna blink | Sabotagelarm. |
Snabba gröna blink | Nätavbrottslarm. |
Fast gult sken | Låg batterispänning. |
Långsamma gula blink | Åldrade batterier. |
Snabba gula blink | Bortkopplade batterier eller batterikortslutning. |
Fast rött sken | Överspänning eller underspänning eller laddarfel. |
Långsamma röda blink | Låg systemspänning. |
Snabba röda blink | Lastsäkring har löst ut eller batterisäkring har löst ut. |
Svart / släckt | Djupurladdningsskydd är aktiverat. (Enheten har stängt av.) |
Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.

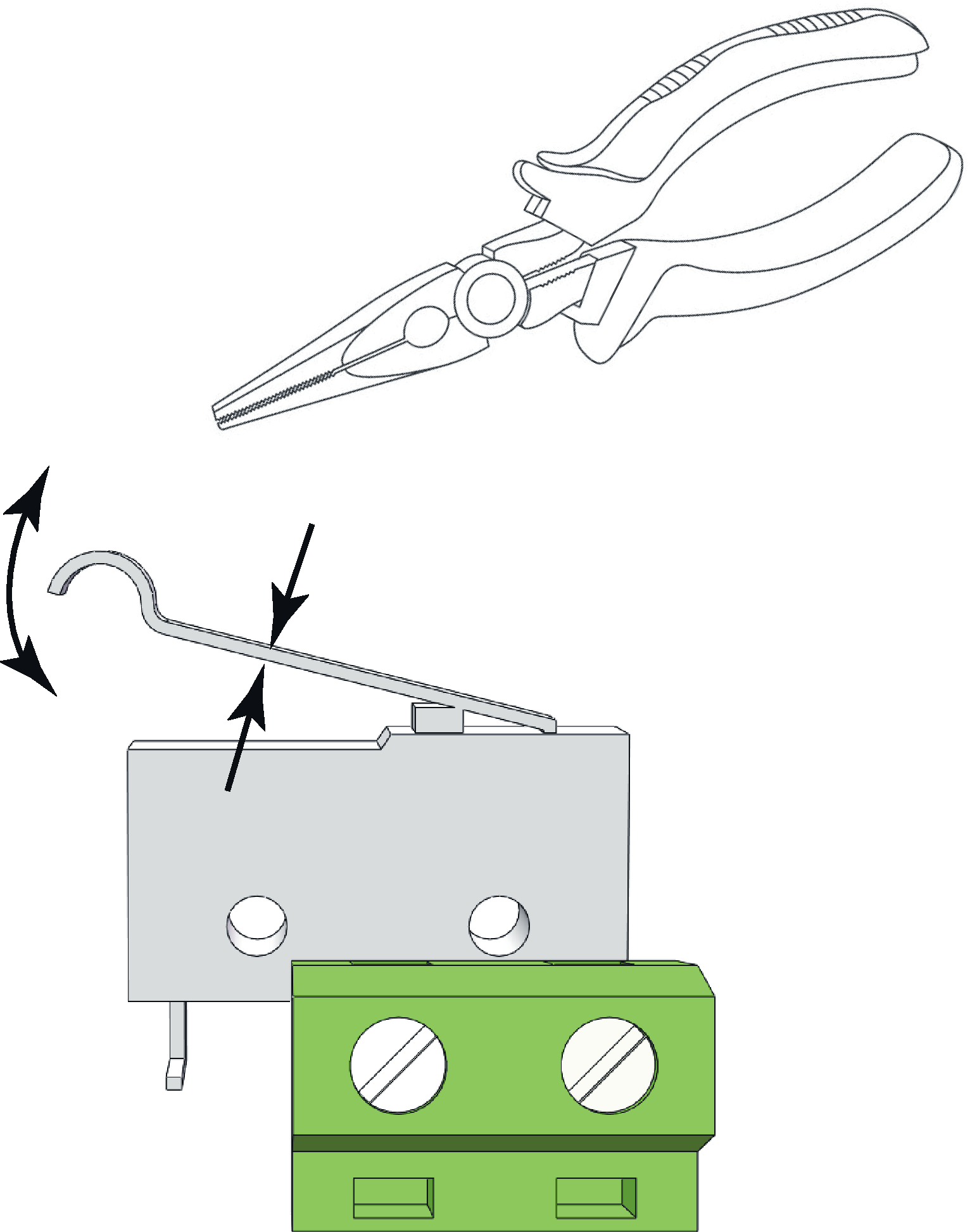

Justering av sabotagekontakt
 |
Sabotagekontaktens hävarm skall vid stängd skåpdörr vara i slutet läge (stängd). Går larm (”tamper alarm” / larm till undercentral) kan hävarmen behöva justeras.
Hävarmen justeras genom följande steg:
Nyp åt med en plattång mitt på hävarmen.
Justera hävarmen försiktigt åt önskat håll (upp/ner).
Kontrollera genom att stänga dörren. Ett klick hörs när kontakten sluts.
Obs!
Sabotagekontakten skall inte larma vid stängd och låst dörr.
NOVA produktblad
SSF 1014 certifierad* batteribackup med kommunikation
 |

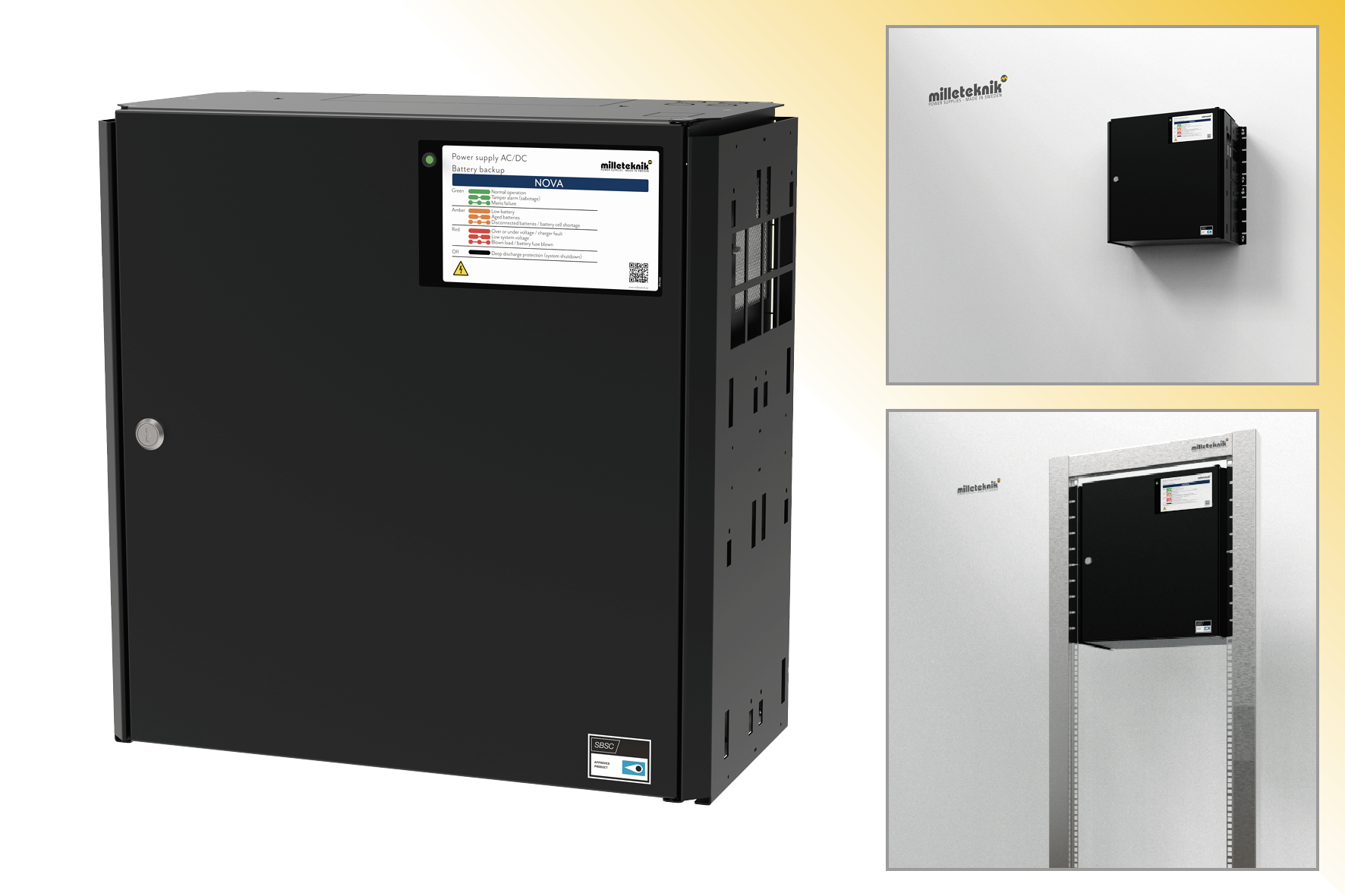

NOVA FLX L monteras på vägg eller i 19" rack.
*12 V och 24 V enheter är certifierade, med untantag för NOVA 12V 10A FLX L som uppfyller kraven men är inte certifierad.
Tekniska specifikationer
Dessa tekniska specifikationer kan ändras utan föregående meddelande.
Namn, artikelnummer och e-nummer
Namn | Artikelnummer | E-nummer |
|---|---|---|
NOVA 12V 10A FLX L | FL01P30012P100 | 52 136 49 |
Om NOVA FLX
Flexibilitet
NOVA FLX S kan ha en extra batteribox. NOVA FLX M och NOVA FLX L med 1-4 extra batteriboxar*. NOVA FLX M och NOVA FLX L med batterihyllor i 19” rack*. *Batteriboxarna och hyllorna ansluts via en 9-polig kontakt. Batteriboxen har plats för upp till 2 st. 45 Ah batterier per batteribox. Batterihyllor har plats för 2 st. 45 Ah batterier (Medium) och upp till 2 st. 150 Ah batterier (Large) per varje batterihylla.
Fast installation
Produkten är avsedd för fast installation. Installation skall utföras av behörig installatör.
Användningsområde
NOVA FLX används mest till: Passersystem, inbrottslarm, (integrerade säkerhetssystem), i offentlig miljö som skolor, kontor och kommersiella fastigheter.
Se installationsfilm
Regelverk och certifieringar
Krav som produkten uppfyller
EMC: | EMC Direktivet 2014/30EU |
El: | Lågspänningsdirektivet: 2014/35/EU EN 62368-1 |
CE: | CE direktivet enligt:765/2008 |
Emission: | EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001 |
Immunity: | EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50 130-4:2011 Edition 2, EN50131-6 |
Emission: | EN55032 (CISPR32) Class B |
Miljö: | REACH Regulation: Directive 1907/2006, WEEE Regulation: Directive 20021961E, RoHS Regulation: Directive 2015/863 |
Reservdrifttider, strömuttag och lastutgång ström
Laddström för batterier och batterikapacitet
Enheten läser av ansluten systemlast och laddar batterierna med tillgänglig kvarvarande ström ifrån nätaggregatet. Enheten gör kvalificerade* batteritest och meddelar när batterier behöver bytas ut. Batterierna laddas skonsamt för att förlänga dess livslängd och skydd finns mot överladdning.
12 V / 24 V | Max laddström för batterier |
|---|---|
NOVA FLX L | 6 A |
Batteribackupen har kontrollerad laddning** (controlled charging) som förhindrar att batterier överladdas och förlänger deras livslängd betydligt. NOVA-serien skall användas med AGM-batterier.
Notera
NOVA 12V 10A FLX S, NOVA 12V 10A FLX M och NOVA 12V 10A FLX L uppfyller kraven enligt EN50131-6 och SSF 1014 men har ej certifierats.
*Batteritest görs med effektmotstånd och enheten är testad och certifierad tillsammans med UPLUS 10+ Design life AGM batterier enligt SSF1014. Det är dessa batterier som skall användas för att certifikat skall upprätthållas.
** Kontrollerad laddning innebär att när batterierna fulladdade kommer de att kopplas bort elektroniskt för standby-läge i upp till 20 dagar eller när batterierna har nått 26,7 V (24 V). Genom att ladda ur batterierna och ladda dem kontinuerligt (istället för att de aldrig används) förlänger systemet batteriets livslängd med upp till 50%. Batterierna ansluts automatiskt på mindre än 50 mikrosekunder.
Strömuttag NOVA FLX
NOVA 12V 10A FLX L | Enhet utan batteribox | Enhet med 1 batteribox | Enhet med 2 batteriboxar |
|---|---|---|---|
Batteri | 2 st 45 Ah | - | - |
Max batterikapacitet | 90 Ah | - | - |
Enl. SSF1014, Larmklass 1-2 | 7,5 A | - | - |
Enl. SSF1014, Larmklass 3-4 | 3,0 A | - | - |
Imax A (max urladdningsström) | 10 A | - | - |
Imax b (max uppladdningsström) | 10 A | - | - |
Imin är alltid 0 A. | |||
Det är inte säkert att alla enheter är certifierade, se enhetens certifikat. | |||
Om översättning av detta dokument
Bruksanvisning och andra dokument är i originalspråk på Svenska. Andra språk kan vara maskinöversatta och/eller ej granskade, fel kan förekomma.
Kretskort - Tekniska data
Tekniska data, moderkort: PRO 3
Info | Förklaring |
|---|---|
Kortnamn: | PRO 3. |
Produktbeskrivning | Huvudkort i batteribackup med avancerade funktioner och kommunikation mot överordnande system. |
Egenförbrukning, med reläkort | Mindre än 120 mA. Alla reläer på externt larmkort dragna i normalläge. |
Omkopplingstid från nätspänning till batteridrift | När batterier är i vilocykel: <5 mikrosekunder. När batterier är i laddningscykel: 0 (ingen). Batterier vilar i 20 dygns cykler varefter en laddningscykel tar vid och laddar batterierna i 72 h. Sker nätavbrott när batterier är i vilocykel kopplas batterier in på <5 mikrosekunder. Sker nätavbrott när batterier är i laddningscykel existerar ingen omkopplingstid. |
Inkommande elnät | 230 V AC -240 V AC, 47-63 Hz. |
Säkring på elnät | Se tabell: Säkringar. |
Indikering | Lysdiod på kretskort/skåpslucka. |
Larm
Larm som visas på indikeringsdiod på skåpets framsida.
Cellfel i batteri eller ej anslutet batteri.
Laddarfel, underspänning.
Laddarfel, överspänning.
Låg systemspänning, systemspänning under 24,0 V i nätdrift.
Låg batterispänning, under 24,0 V DC vid nätavbrott.
Nätavbrottslarm.
Sabotagebrytare.
Säkringsfel.
Åldrat batteri
Utökande larmfunktioner går att få över kommunikation eller med larmkort.
Säkringar | Typ |
|---|---|
10 A | T10A |
Elnätssäkring på 12V enheter. | T2,5AH250V. Keramisk. |
Elnätssäkring på 24 V enheter upp till 15 A | T2,5AH250V. Keramisk. |
Info | Förklaring |
|---|---|
Djupurladdningsskydd | Ja. 12 V enheter skydd vid 10V, +/- 0,5 V. |
Överspänningsskydd | Ja |
Övertemperatursskydd | Ja |
Kortslutningskyddad | Ja |
Tekniska data, Relay Card NOVA Series (PRO3/NEO3)
Info | Förklaring |
|---|---|
Kortnamn: | PRO3 larmkort |
Version: | 1.2 |
Produktbeskrivning | Larmkort för PRO3 eller NEO 3 med larm på växlande relä. Alla reläer är normalt spänningssatta och ger larm vid spänningslöst läge. |
Rekommenderad miljö | Inomhus, klass 1. Omgivningstemperatur: +5°C – 40°C. |
Skyddsklass | IPX0 |
Rekommenderad montering | NOVA Serien (endast 5 A och 10 A) |
Ingångsspänning | 13,6 VDC, 27,3 VDC |
Egenförbrukning | 40 mA |
Larm via | Växlande relä |
Antal larmutgångar | 4 st. |
Certifierad enligt | EN 50131-6, SBF 110:8, SSF1014, Uppfyller larmklass 4, SSF 1014, utgåva 5 |
Certifikatsnummer (SBSC) | 20-117 |
Produkten möter kraven enligt | CE direktivet enligt: 765/2008, EMC Direktiv 2014/30EU, Emission: EN61000-6-:2001, EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, Immunity: EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11. SS-EN 50 130-4:2011 Edition 2 & SSF1014 Larmklass 1-4 (Inbrottslarm). |
Producent | Milleteknik AB |
Ursprungsland | Sverige |
Larmöversikt i bokstavsordning | Relä 1* / Larmutgång 1 | Relä 2* / Larmutgång 2 | Relä 3* / Larmutgång 3 | Relä 4* / Larmutgång 4 | RS-232 kommunikation (P5:1-9) - Gäller endast enheter med systemstöd, (Bravida). | Indikeringsdiod på huvudkort och LED på dörr. |
|---|---|---|---|---|---|---|
Nätavbrott | X | - | - | - | X | X |
Säkringsfel | - | X | - | - | X | X |
Sabotagebrytare | - | - | - | X | X | X |
Fläktfel | - | - | - | - | X | - |
Laddarfel, överspänning | - | X | - | - | X | X |
Laddarfel, underspänning | - | X | - | - | X | X |
Cellfel eller ej anslutet batteri | - | X | - | - | X | X |
Låg systemspänning, (systemspänning under 24,0 V i nätdrift). | - | - | X | - | X | X |
Låg batterispänning (<24,0 V DC) eller nätavbrott | - | X | - | - | X | X |
Övertemperatur | - | - | - | - | X | - |
Undertemperatur | - | - | - | - | X | - |
Undertemperatur | - | - | - | - | X | - |
Kort batteritid kvar | - | - | - | - | X | - |
Åldrat batteri** | - | X** | - | - | X** | X** |
Överström 100 %, minutmedelvärde | - | - | - | - | X | - |
Överström 80 %, dygnsmedelvärde | - | - | - | - | X | - |
Överström 175 %, sekundmedelvärde | - | - | - | - | X | - |
*Larm på potentialfri reläkontakt. *** Ej på NEO-batteribackuper. | ||||||
RS-485 på P4:1-4 | Förklaring |
|---|---|
P4:1 | GND, jord |
P4:2 | RX |
P4:3 | TX |
P4:4 | +5V |
Nätaggregat
Nätaggregat - Tekniska Data LRS-150-12
Sitter i: |
|---|
NOVA 12V 10A FLX L |
Info | Förklaring |
|---|---|
Utspänning | 13,6 V |
Utström | 0 A - 12,5 A |
Utspänning, ripple | 150 mVp-p |
Överspänning | 13,8 V - 16,2 V |
Utspänning återuppladdning, ripple/strömbegränsning | Mindre än 0,6 Vp-p |
Verkningsgrad | 87,5 % |
Strömbegränsning | 110 % - 140 % |
Konstantspänning | +/- 0,5 % |
Reglernoggrannhet | * / - 1,0 % |
Ingångsström (230 V) | 1,7 A |
Nätspänningsfrekvens | 47 Hz- 63 Hz |
Nätspänning | 230 V AC - 240 V AC |
Märkeffekt | 150 W |
Temperaturområde | -30°C - +70°C |
Luftfuktighetsområde | 20 % - 90 % RH icke kondenserade |
Tekniska data kapsling

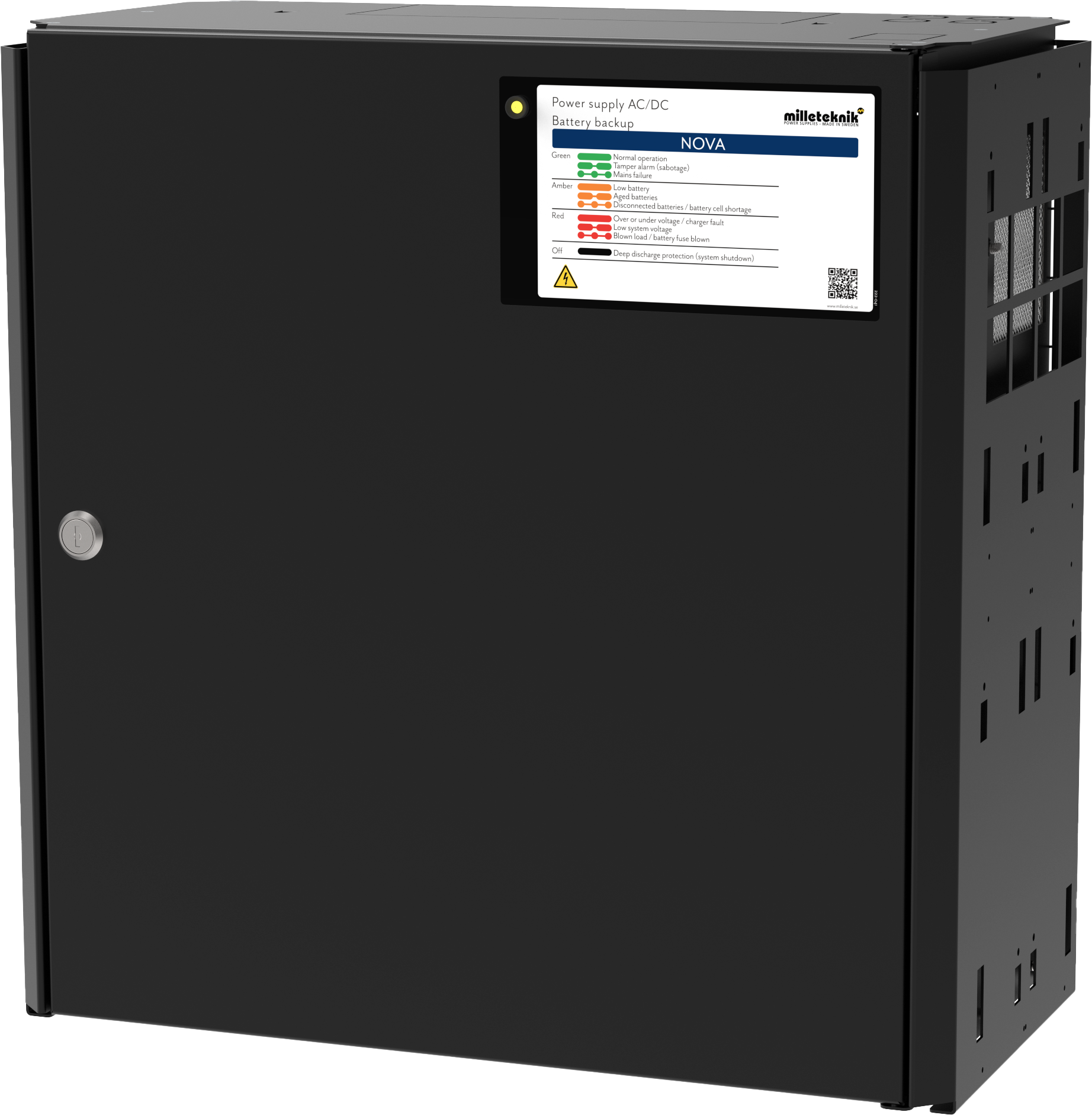

Kapslingar - Tekniska Data FLX L
Info | Förklaring |
|---|---|
Namn | FLX L |
Kapslingsklass | IP 32 |
Mått | Höjd: 444 mm, bred 438 mm, djup 212 mm |
Höjdenheter | 10 HE |
Montering | Vägg eller 19" rack |
Omgivningstemperatur | +5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C. |
Omgivning | Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet |
Material | Pulverlackerad plåt |
Färg | Svart |
Kabelgenomföringar, antal | 4 |
Batterier som får plats | 2 stycken 12 V, 45 Ah. |
Fläkt | Ja |
Länk till senaste informationen
Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.
Garanti, support, tillverkningsland och ursprungsland
Support
Behöver du hjälp med installation eller inkoppling?
Du hittar svar på många frågor på: www.milleteknik.se/support
Telefon: 031- 340 02 30, e-post: support@milleteknik.se.
Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.
Reservdelar
Kontakta support för frågor om reservdelar.
Support efter garantitiden
Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.
Frågor om produkters prestanda?
Telefon till försäljning: 031- 340 02 30, e-post: sales@milleteknik.se
Produktens livslängd, miljöpåverkan och återvinning
Produkten är designad och konstruerad för lång livslängd vilket minskar miljöpåverkan. Produktens livslängd (förutom slitagedelar) är beroende på, bland annat miljöfaktorer, främst omgivningstemperatur, oförutsedd belastning på komponenter som blixtnedslag, yttre åverkan, handhavandefel, med flera. Produkter återvinns genom att lämnas till närmaste återvinningsstation eller sändas åter till tillverkare. Kontakta din distributör för mer information. Kostnader som uppkommer i samband med återvinning ersätts ej.
Batterier
Batterier ingår ej
Batterier säljs separat.
Batterikombinationer NOVA FLX L
Batterikapacitet (Ah) | Batterityp | Antal batterier | Batterier i enhet |
|---|---|---|---|
45 Ah | 45 Ah | 2 st. | 2 i Batteribackup |
90 Ah | 45 Ah | 4 st. | 2 i Batteribackup 2 i Batteribox 1 |
135 Ah | 45 Ah | 6 st. | 2 i Batteribackup 2 i Batteribox 1 2 i Batteribox 2 |
180 Ah | 45 Ah | 8 st. | 2 i Batteribackup 2 i Batteribox 1 2 i Batteribox 2 2 i Batteribox 3 |
225 Ah | 45 Ah | 10 st. | 2 i Batteribackup 2 i Batteribox 1 2 i Batteribox 2 2 i Batteribox 3 2 i Batteribox 4 |
45 Ah, 12 V AGM-batteri
Passar i | Antal batterier |
|---|---|
NOVA 12V 10A FLX L | 2 |
Batterityp | V | Ah |
|---|---|---|
Underhållsfritt AGM, blysyra-batteri. | 12 V | 45 Ah |
Artikelnummer | E-nummer | Artikelnamn | Terminal | Mått. Höjd, bredd, djup | Vikt per styck | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V45-01 | 5230546 | UPLUS 12V 45Ah 10+ Design life batteri | M6 Bult | 197x165x170 mm | 14,5 kg | UPLUS |
Reservdrifttider - översikt
Tabellen visar beräknad och förväntad reservdrifttid vid olika belastningar på batteribackupen.
Viktigt
Detta är en vägledning och alla tider är ungefärliga och kan avvika från faktiskt tider. Last, temperatur och andra faktorer spelar in varför exakt tid ej kan lämnas.
Gäller nya batterier.
Strömstyrka och batterier varierar med konfiguration, kontrollera om konfigurationen klarar batterier och strömstyrka.
Medelström | 14 Ah 2 st 7,2 Ah batterier) | 28 Ah (2 st 14 Ah batterier) | 40 Ah (2 st. 20 Ah batterier) |
|---|---|---|---|
Belastning | Reservdrifftid (ca), minuter | ||
1 A | 485 | 970 | 1300 |
2 A | 380 | 560 | 810 |
4 A | 165 | 330 | 490 |
6 A | 120 | 245 | 360 |
8 A | 100 | 210 | 310 |
10 A | 80 | 160 | 240 |
Medelström | 90 Ah | 110 Ah | 135 Ah | 155 Ah |
|---|---|---|---|---|
- | 4 batterier (45 Ah) | 6 batterier (20 Ah + 45 Ah) | 6 batterier (45 Ah) | 8 batterier (20 Ah + 45 Ah) |
Belastning | Reservdrifttid (ca), minuter | |||
0,5 A | 4705 | 5796 | 7056 | 8215 |
1 A | 2928 | 3582 | 4392 | 5070 |
2 A | 1836 | 2247 | 2754 | 3230 |
4 A | 1183 | 1438 | 1762 | 2018 |
6 A | 788 | 959 | 1175 | 1345 |
8 A | 748 | 861 | 1048 | 1150 |
10 A | 570 | 689 | 839 | 920 |
12 A | 499 | 603 | 699 | 765 |
14 A | 427 | 516 | 629 | 655 |
16 A | 404 | 499 | 592 | 590 |
18 A | 359 | 444 | 526 | 520 |
20 A | 340 | 420 | 498 | 495 |
Med reservation för felskrivningar.
Adress och kontaktuppgifter
Milleteknik AB |
Ögärdesvägen 8 B |
433 30 Partille |
Sverige |
031-340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
[1] Översättning på annat språk än svenska är endast vägledande och ej säkert granskade. Översättning skall alltid kontrolleras mot det svenska originalet för att säkerställa korrekt information.
