Om NEO

NEO används normalt i säkerhetsanläggningar där kraven är högre gällande fler funktioner, larmfunktioner, längre reservdrifttider eller när batteribackupen skall hantera högre belastningar.

Om översättning av detta dokument

Bruksanvisning och andra dokument är i originalspråk på Svenska. Andra språk är maskinöversatta och ej granskade, fel kan förekomma.

Läs detta först!

Om det är möjligt, lämna 100 mm fritt utrymme.

Systemet är avsett för bruk i kontrollerad inomhusmiljö.

Endast personer med behörighet bör installera och underhålla systemet.

Det är installatörens ansvar att systemet är lämpad för avsett bruk.

Dokument som medföljer systemet skall förvaras i det eller i dess omedelbara närhet.

Ventilation skall ej övertäckas. Nätspänning bör vara bortkopplad under installation.

Alla uppgifter med reservation för ändringar.

Vid installation av denna produkt erkänner och accepterar installatören denna produkts begränsningar som de är beskrivna i denna manual.

Bruksanvisning i original.

Komponentöversikt

Komponentöversikt NEO FLX L

RCO_FLX_L_komponetoeversikt_utan_batteribox.pdf
Tabell 1. Komponentöversikt

Bokstav

Förklaring

A

Konsol, vändbar för montering i vägg eller 19" rack.

B

Tillval: Sabotagekontakt

C

Skåp i pulverlackad plåt.

D

Plats för tillvalskort

E

Nätaggregat, sitter på baksidan i vissa konfigurationer.

F

Kabelgenomföringar.

G

Moderkort.

H

Låsbar dörr.

I

Plats för batterier.



Kapsling

Konsol

Medföljande konsoler kan fästas på två sätt: Vid montering på vägg skall konsolerna sitta bakåt, mot vägg. Vid montering i 19” rack skall konsolen sitta i framkant på enheten.


Nr

Förklaring

A

Konsol skjuts in nedifrån och upp. Skjut in den övre konsolen först.

B

Gem klickar i när konsol sitter korrekt.

Montering

Använd lämplig skruv för montering på vägg eller i 19" rack. Skruv för montering på vägg eller i rack ingår ej.

Batterier - inkoppling

Schema - Inkoppling av batterier, 24 V

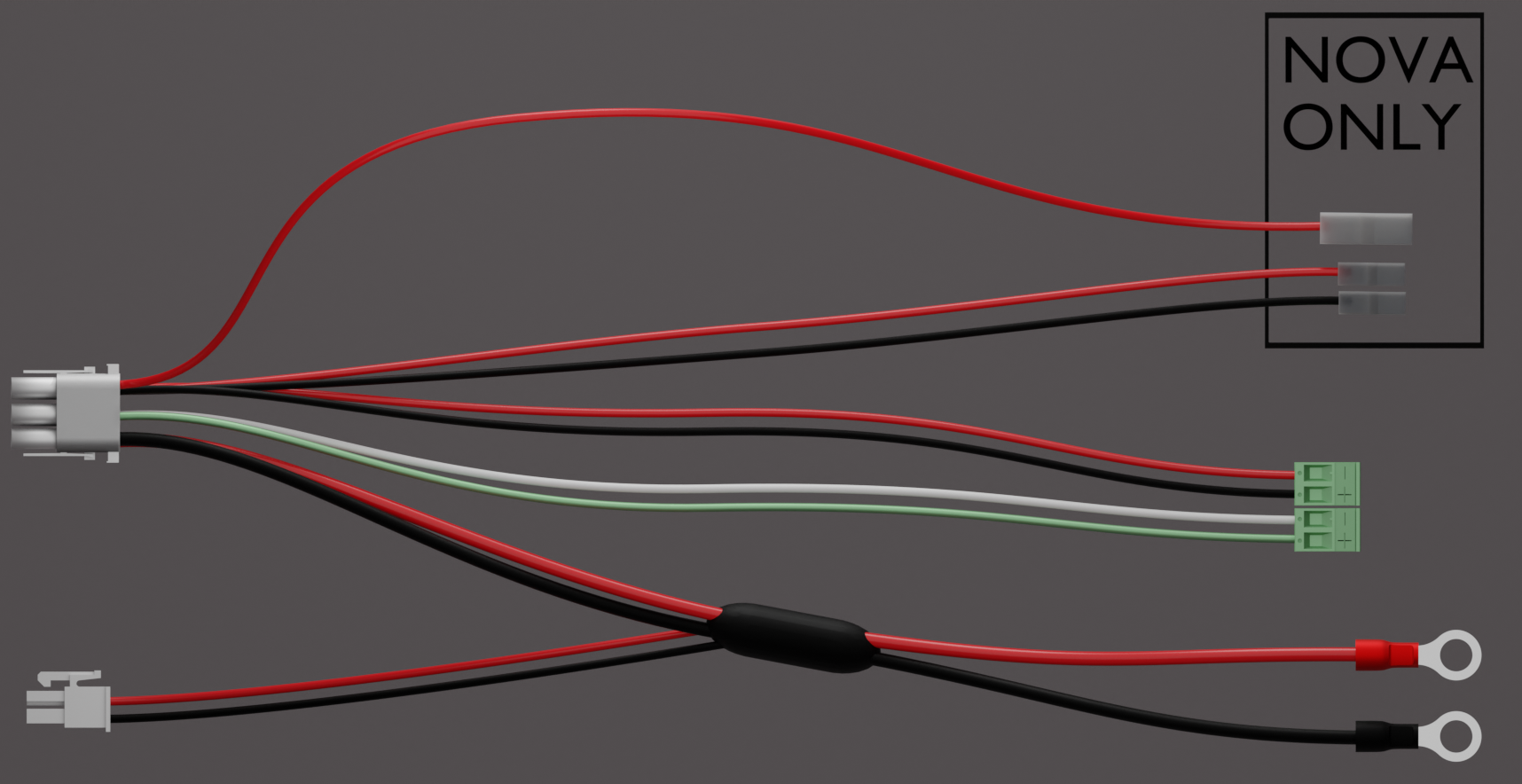

Batterikablage är monterat på moderkortet vid leverans. Bilder nedan visar endast hur kablage skall kopplas.

  1. Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan.

  2. Anslut batterikablaget till batteriet. Röd kabel på plus och svart kabel på minus.

  • Bryt, om möjligt, nätspänning vid inkoppling och batteribyte.

Figur 1. Kopplingsschema för batterier i batteribackup
Kopplingsschema för batterier i batteribackup

Anslut batterikablage på rätt poler. Vid felkoppling kan utrustning skadas.



Notera vid inkoppling av batterier

Vid inkoppling av batterier i NEO skall kablage som har flatstift ej användas. I bilden märkt med "NOVA ONLY"


Moderkort beskrivning

Anslut i denna ordning

För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning.

Tabell 2. Anslut i denna ordningen

Nr

Förklaring

1

Anslut larm.

2

Anslut last.

3

Anslut batterier

4

Anslut elnät.



Figur 2. Kortbeskrivning: CEO3 uP
Kortbeskrivning: CEO3 uP


På Kretskort

Förklaring

D6

Indikeringsdiod.

JU2

Bygel för larmstyrning. Sänker larmgräns vid bygling.

P1:1-3

Anslutning elnät.

P2:1-2

Lastutgång, + / -.

P2:3-4

Lastutgång, + / -.

P3:1-3

Larmutgång, NC, CO, NO.

P3:4-6

Larmutgång, NC, CO, NO.

Anslut larm på P3

Larm ansluts på plint P3

Tabell 3. Anslut larm P3

P3:1-6

Förklaring

Nätavbrottslarm

P3:1

NC

P3:2

Com

P3:3

NO

Summlarm*

P3:4

NC

P3:5

Com

P3:6

NO



Summalarm: Trasig säkring på last, trasig säkring från externt fördelningskort, trasig batterisäkring, låg batterispänning i batteridrift, ej anslutna batterier, överspänning.

Anslut last

Tabell 4. Lastanslutningar

Nummer på kretskort

Förklaring

P2:1

Anslutning för last 1 +.

P2:2

Anslutning för last 1 -.

P2:3

Anslutning för last 2 +.

P2:4

Anslutning för last 2 -.



Maxström

Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.

Fara

Nätspänning skall vara frånkopplad vid arbete med skalade kablar. Det är installatörens ansvar att tillse att korrekt kompetens finns för inkoppling av 230 V till enheten. Maximal kabelarea är 4 mm2

Anslut elnät till moderkort med plint

För elnätskablage genom kabelgenomföringen på skåpet.

Säkra F och N med buntband.

Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.

Figur 3. Anslut elnät på moderkort
Anslut elnät på moderkort

Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.



Tabell 5. Anslutningar elnät

Bokstav

Förklaring

F

Fas

N

Noll

PE

Skyddsjord



Anslutning elnät 230 V AC på kretskort

Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.

Styr larmgräns

Larm för låg batterispänning i batteridrift kan styras.

Larmgränsen styrs genom att ta bort eller skapa slutning på JU2.

Larm ges när batterispänningen i batteridrift sjunker under gränsen.

Säkringar

Enhet

Säkring

Typ

Förklaring

Samtliga

F1

T2,5A

Elnätssäkring

NEO 24V 5A FLX L

F2, F6

T5A

Lastsäkring +

NEO 24V 10A FLX L

F2, F6

T10A

Lastsäkring +

Samtliga

F7

T16A

Batterisäkring

Varning för byte av säkringar (A)

Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.

Driftsättning - hur enheten skall startas

Enheten fungerar normalt då indikeringsdiod på skåpluckans utsida lyser med fast grönt sken. Se frontpanel / skåplucka, för övriga statusindikationer.

Det kan ta upp till 72 timmar innan batterier är fullt laddade.

Larm som visas på skåplucka / indikeringsdiod

I normalläge visar indikeringsdioden ett fast grönt sken.


Indikeringsdioden visar

Förklaring

Fast grönt sken

Normaldrift.

Långsamma gröna blink

Ej tillgängligt för NEO.

Snabba gröna blink

Ej tillgängligt för NEO.

Fast gult sken

Nätbortfall.

Långsamma gula blink

Ej tillgängligt för NEO.

Snabba gula blink

Ej tillgängligt för NEO.

Fast rött sken

Säkringsfel / laddarfel / batterier ej anslutna.

Långsamma röda blink

Ej tillgängligt för NEO.

Snabba röda blink

Ej tillgängligt för NEO.

Svart / släckt

Djupurladdningsskydd är aktiverat. (Enheten har stängt av.)

Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.

NEO Produktblad

NEO Batteribackup med fler larmfunktioner

Figur 4. NEO FLX L
NEO FLX L

NEO FLX L monteras på vägg eller i 19" rack.



Tekniska specifikationer

Dessa tekniska specifikationer kan ändras utan föregående meddelande.

NEO - Namn, artikelnummer och e-nummer

Namn

Artikelnummer

E-nummer

NEO 24V 5A FLX L

FL01N10224P050

52 136 96

NEO 24V 10A FLX L

FL01N10224P100

52 136 97

NEO batteribackup för säkerhetsanläggningar

NEO används normalt i säkerhetsanläggningar där kraven är högre gällande högre flexibilitet, fler larmfunktioner, längre reservdrifttider eller när batteribackupen behöver hantera högre laster. NEO-serien erbjuder kontrollerad laddning (intelligent charging), vilket innebär att när batterierna är fulladdade kommer de att kopplas bort elektroniskt för standby-läge i upp till 20 dagar eller när batterierna har nått 26,7 V (24 V). Genom att ladda ur batterierna och ladda dem kontinuerligt (istället för att de aldrig används) förlänger systemet batteriets livslängd med upp till 50%. Batterierna ansluts automatiskt på mindre än 50 mikrosekunder vid behov.

Flexibilitet

NEO FLX S kan ha en extra batteribox. NEO FLX M och NEO FLX L med 1-4 extra batteriboxar. NEO FLX M och NEO FLX L med batterihyllor i 19” rack*. *Batteriboxarna och hyllorna ansluts via en 9-polig kontakt. Batteriboxen har plats för upp till 2 st. 45 Ah batterier per batteribox. Batterihyllor har plats för 2 st. 45 Ah batterier (Medium) och upp till 2 st. 150 Ah batterier (Large) per varje batterihylla.

Användningsområde

NEO strömförsörjer passersystem, larmsystem eller andra säkerhetsprodukter i en fastighet som drivs av 24 V DC. Likriktaren i strömförsörjningen omvandlar 230 V DC ner till 24 V DC. Batterier driver, exempelvis passersystemet, vidare när elnätet går ner. Lång livslängd, energieffektiv och support finns tillgänglig om något skulle krångla, nu eller om 10 år.

Fast installation

Produkten är avsedd för fast installation. Installation skall utföras av behörig installatör.

Regelverk och certifieringar

Krav som produkten uppfyller

EMC:

EMC Direktivet 2014/30EU

El:

Lågspänningsdirektivet: 2014/35/EU

CE:

CE direktivet enligt:765/2008

soptunna_atervinning.ai

Förväntad drifttid vid strömavbrott (nya batterier)

Systemspänning

Antal batterier

Batterityp

Enhet +

batteribox*

Last:

2 A

Last:

4 A

Last:

8 A

Last:

10 A

Last:

14 A

Last:

18 A

24 V

2 st.

45 Ah

1+0

21 h

12 h

4 h

3 h

2 h

1,5 h

24 V

4 st.

45 Ah (90 Ah)

1+1

42 h

20 h

12 h

8 h

5 h

2,5 h

24 V

6 st.

45 Ah (135 Ah)

1+2

64 h

30 h

15 h

12 h

9 h

6 h

24 V

8 st.

45 Ah (180 Ah)

1+3

82 h

42 h

20 h

16 h

12 h

10 h

24 V

10 st.

45 Ah (225 Ah)

1+4

108 h

54 h

26 h

20 h

15 h

13 h

*Exempel: 1+2 betyder att det är 1 batteribackup med 2 batteriboxar anslutna. 1+0 betyder att det är en batteribackup utan batteribox.

Kretskort - Tekniska data

Tekniska data, moderkort: CEO3 uP

Tabell 7. Styrkort, batteribackup

Info

Förklaring

Artikelbenämning

CEO3 uP

Produktbeskrivning

CEO 3 är nästa generations kretskort för enklare batteribackuper. Avancerade funktioner som tidigare inte var möjliga i enklare batteribackuper är nu tillgängliga som standardutförande. CEO 3 är ett driftsäkert hjärta i enklare batteribackuper med färre komponenter än tidigare vilket minskar miljöpåverkan.

Mått

120 x 55 mm x 52 mm

Egenförbrukning

50 mA

Säkringar

Se tabell: Säkringar.

Utgångar

Utgång: två lastutgångar som är prioriterade lastutgångar (= alltid spänning).

Avsäkring

Lastutgång: + avsäkrad, se tabell

Maxlast

Maxlast är 10 A per lastutgång (T2A sitter monterat från fabrik) och kortets totala last får ej överstiga 16 A.

Larmutgängar

två

Larm

Summalarm, Nätbortfall, säkringfel, laddarfel, batterier ej anslutna.

Larm via

Larm på potentialfri reläkontakt. Potentialfri växling. Slutning CO/NO.

Indikering

Lysdiod som visar driftstatus, larm och fel.



Styr larmgräns med JU2
Styr larmgräns

Larm för låg batterispänning i batteridrift kan styras.

Larmgränsen styrs genom att ta bort eller skapa slutning på JU2.

Larm ges när batterispänningen i batteridrift sjunker under gränsen.

Säkringar

Enhet

Säkring

Typ

Förklaring

Samtliga

F1

T2,5A

Elnätssäkring

NEO 24V 5A FLX L

F2, F6

T5A

Lastsäkring +

NEO 24V 10A FLX L

F2, F6

T10A

Lastsäkring +

Samtliga

F7

T16A

Batterisäkring

Varning för byte av säkringar (A)

Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.

Nätaggregat

Nätagg - Tekniska Data LRS-150-12

Nätaggregat - Tekniska Data LRS-150-24

Sitter i:

NEO 24V 5A FLX L

Info

Förklaring

Utspänning

27,3 V

Utström:

0 A - 6,5 A

Utspänning, ripple

200 mVp-p

Överspänning

28,8 V - 33,6 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 0,6 Vp-p

Verkningsgrad

89 %

Strömbegränsning

110 % - 140 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

+ / - 1,0 %

Ingångsström (230 V)

1,7 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC - 240 V AC

Märkeffekt

156 W

Temperaturområde

-30°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Nätaggregat - Tekniska Data RSP-320-24

Sitter i:

NEO 24V 10A FLX L

Info

Förklaring

Utspänning

27,3 V

Utström

0 A - 13,4 A

Utspänning, ripple

150 mVp-p

Överspänning

27,6 V - 32,4 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 1,2 Vp-p

Verkningsgrad

89 %

Strömbegränsning

105 % - 135 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

+/- 1,0 %

Ingångsström (230 V)

2 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC - 240 V AC

Märkeffekt

321,6 W

Temperaturområde

-30°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Tekniska data kapsling

Kapslingar - Tekniska Data FLX L

Info

Förklaring

Namn

FLX L

Kapslingsklass

IP 32

Mått

Höjd: 444 mm, bred 438 mm, djup 212 mm

Höjdenheter

10 HE

Montering

Vägg eller 19" rack

Omgivningstemperatur

+5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C.

Omgivning

Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet

Material

Pulverlackerad plåt

Färg

Svart

Kabelgenomföringar, antal

4

Batterier som får plats

2 stycken 12 V, 45 Ah.

Fläkt

Ja

Länk till senaste informationen

Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.

NEO

Garanti, support, tillverkningsland och ursprungsland

Garanti

Produkten har två års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, +46 31-34 00 230. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Support

Behöver du hjälp med installation eller inkoppling?

Du hittar svar på många frågor på: www.milleteknik.se/support

Telefon: 031- 340 02 30, e-post: support@milleteknik.se.

Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.

Reservdelar

Kontakta support för frågor om reservdelar.

Support efter garantitiden

Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Frågor om produkters prestanda?

Telefon till försäljning: 031- 340 02 30, e-post: sales@milleteknik.se

Kontakta oss

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Sverige

+46 31-34 00 230

www.milleteknik.se

Tillverkningsland

Sverige

Tillverkare

Designad och producerad av Milleteknik AB

Batterier

Batterier ingår ej

Batterier säljs separat.

45 Ah, 12 V AGM-batteri

Passar i

Antal batterier

NE0 24V 5A FLX L

2

NE0 24V 10A FLX L

2

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

45 Ah

Tabell 9. 10+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT113-12V45-01

5230546

UPLUS 12V 45Ah 10+ Design life batteri

M6 Bult

197x165x170 mm

14,5 kg

UPLUS



Adress och kontaktuppgifter

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Sverige

031-340 02 30

info@milleteknik.se

www.milleteknik.se
