Tietoja NEO:sta

NEO:ta käytetään tavallisesti turvatiloissa, joissa vaatimukset ovat korkeammat koskien enemmän toimintoja, hälytystoimintoja, pidemmät varakäyttöajat tai kun akkuvarmistuksen on kestettävä suurempia kuormituksia.

Tietoja tämän asiakirjan kääntämisestä

Käyttöohje ja muut asiakirjat ovat ruotsiksi alkuperäiskielellä. Muut kielet käännetään koneellisesti, eikä niitä tarkisteta, virheitä saattaa ilmetä.

Lue tämä ensin!

Jos mahdollista, jätä 100 mm vapaata tilaa.

Järjestelmä on tarkoitettu käytettäväksi valvotussa sisäympäristössä.

Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.

Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön.

Järjestelmän mukana tulevat asiakirjat on säilytettävä siinä tai sen välittömässä läheisyydessä.

Ilmanvaihtoa ei saa peittää. Verkkojännite tulee katkaista asennuksen ajaksi.

Kaikki tiedot voivat muuttua.

Asentamalla tämän tuotteen asentaja tunnustaa ja hyväksyy tämän tuotteen rajoitukset tässä oppaassa kuvatulla tavalla.

Käyttöohjeet alkuperäisessä.

Osaluettelo

Komponenttien yleiskatsaus NEO FLX L

RCO_FLX_L_komponetoeversikt_utan_batteribox.pdf
Taulu 1. Komponenttien yleiskatsaus

Kirjain

Selitys

A

Käännettävä konsoli seinään tai 19" telineeseen asennettavaksi.

B

Valinnainen: Suojakytkin

C

Kaappi jauhemaalattua metallilevyä.

D

Tilaa valinnaisille korteille

E

Virtalähde, joka sijaitsee takana joissakin kokoonpanoissa.

F

Kaapeliläpiviennit.

G

Emolevy.

H

Lukittava ovi.

I

Paikka akuille.



Kotelo

Konsoli

Mukana toimitetut kiinnikkeet voidaan kiinnittää kahdella tavalla: Seinälle asennettaessa kannakkeiden tulee istua taaksepäin, seinää vasten. Kun asennat 19 tuuman telineeseen, konsolin on oltava yksikön edessä.


Ei

Selitys

A

Konsoli työnnetään sisään alhaalta ylöspäin. Työnnä yläkiinnike ensin sisään.

B

Klipsi napsahtaa sisään, kun kiinnike on kunnolla paikallaan.

Asennus

Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.

Akut – sijoitus ja kytkentä

Kaavio – akkujen kytkentä, 24 V

Akkukaapelit on asennettu emolevyyn toimituksen yhteydessä. Alla olevissa kuvissa näytetään vain, miten kaapelit kytketään.

  1. 1. Aseta akut kaappiin siten, että akun navat ovat ulospäin, kaapin ovea kohti.

  2. 2. Kytke akkukaapelit akkuun. Punainen kaapeli plussaan ja musta kaapeli miinukseen.

  • Jos mahdollista, katkaise verkkojännite akkujen kytkentää ja vaihtamista varten.

Kuva 1. Varmennusakun akkujen kytkentäkaavio
Varmennusakun akkujen kytkentäkaavio

Kytke akkukaapelit oikeisiin napoihin. Kytkentävirhe voi vahingoittaa laitetta.



Huomaa, kun kytket akkuja

Kun liität akkuja NEO:hon, litteillä nastoilla varustettuja kaapeleita ei saa käyttää. Kuvassa "NOVA ONLY"


Emolevyn kuvaus

Kytke tässä järjestyksessä

Oikosulun yhteydessä mahdollisesti ilmenevien vikojen riskin minimoimiseksi liitännät emolevyyn on tehtävä tässä järjestyksessä.

Taulu 2. Kytke tässä järjestyksessä

Nro

Selitys

1

Kytke hälytys.

2

Kytke kuorma

3

Kytke akut

4

Kytke verkkovirta.

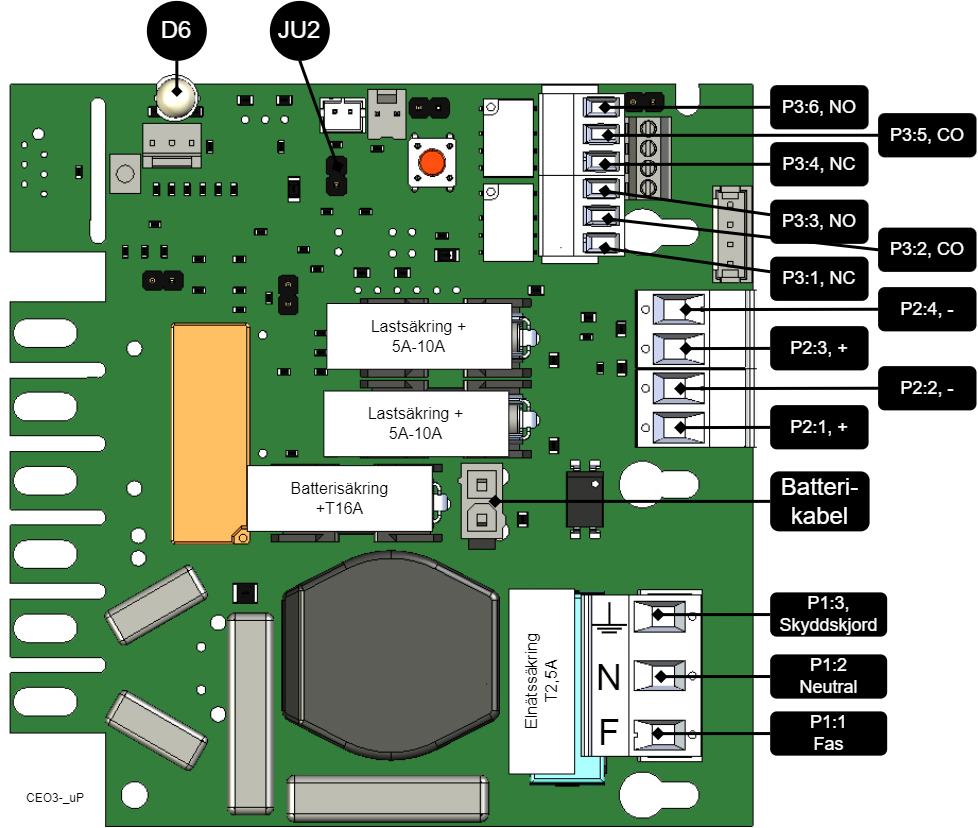

Kuva 2. Lyhyt kuvaus: CEO3 uP
Lyhyt kuvaus: CEO3 uP


Piirilevyllä

Selitys

D6

Ilmaisindiodi.

JU2

Puskuri hälyttimen ohjaukseen. Alentaa hälytysrajaa siltauksen aikana.

P1:1-3

Verkkoliitäntä.

P2:1-2

Lataa lähtö, + / -.

P2:3-4

Lataa lähtö, + / -.

P3:1-3

Hälytyslähtö, NC, CO, NO.

P3:4-6

Hälytyslähtö, NC, CO, NO.

Yhdistä hälytys P3:een

Hälytin on kytketty liittimeen P3

Taulu 3. Liitä hälytin P3

P3:1-6

Selitys

Sähkökatkon hälytys

P3:1

NC

P3:2

Com

P3:3

EI

summerihälytys*

P3:4

NC

P3:5

Com

P3:6

EI



Kokonaishälytys: Sulake rikki kuorman aikana, sulake rikki ulkoisesta jakolevystä, akun sulake rikki, pariston jännite alhainen akkukäytössä, akkuja ei ole kytketty, ylijännite.

Kuormaliitännät

Taulu 4. Kuormaliitännät

Piirilevyn numero

Selitys

P2:1

Liitäntä kuormalle 1+.

P2:2

Liitäntä kuormalle 1 -.

P2:3

Liitäntä kuormalle 2+.

P2:4

Liitäntä kuormalle 2 -.



Max virta

Maksimivirtaa ei saa ylittää. Maksimivirta on ilmoitettu laitteen tyyppikilvessä.

Vaara

Verkkojännite on kytkettävä pois päältä, kun työskennellään kuorittujen kaapeleiden kanssa. Asentajan vastuulla on varmistaa, että hän on valtuutettu kytkemään 230 V laitteeseen. Suurin johdinala on 4 mm2

Kytke verkkovirta emolevyyn liittimellä

Pujota virtajohdot kaapin kaapeliläpiviennin kautta.

Kiinnitä F ja N nippusiteillä.

Virtajohdot on pidettävä erillään muista kaapeleista EMC-häiriöiden välttämiseksi.

Kuva 3. Kytke verkkojännite emolevyyn
Kytke verkkojännite emolevyyn

Kytke virtajohdot liittimeen ennen kuin asetat sen takaisin emolevyyn. Kiinnitä F ja N nippusiteillä.



Taulu 5. Virtajohdon liitännät

Kirjain

Selitys

F

Vaihe

N

Nolla

Suojamaadoitus

Suojamaadoitus



Huom

Tarkasta, että piirikortin merkinnät vastaavat liittimen kaapelijärjestystä.

Ohjaa hälytysrajaa

Akkukäytön alhaisen akkujännitteen hälytystä voidaan ohjata.

Hälytysrajaa ohjataan avaamalla tai sulkemalla JU2.

Hälytys annetaan, kun akkujännite akkukäytössä laskee alle raja-arvon.

Varokkeet

Laite

Varoke

Tyyppi

Selitys

Kaikki

F1

T2,5A

Sähköverkon varoke

NEO 24V 5A FLX L

F2, F6

T5A

Kuormavaroke +

NEO 24V 10A FLX L

F2, F6

T10A

Kuormavaroke +

Kaikki

F7

T16A

Akkuvaroke

Varoitus

Jos varoke vaihdetaan suurempaan kuin laitteen mukana toimitettu varoke, on olemassa omaisuusvahingon vaara. Varokkeen tehtävänä on suojata kytkettyä kuormaa ja sen kuormakaapeleita vaurioilta ja tulipalolta. Varoketta ei ole mahdollista vaihtaa suurempaan virranoton lisäämiseksi.

Käyttöönotto – laitteen käynnistäminen

Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkivalo palaa vihreänä. Katso etupaneelin / kaapin oven muut tilailmaisut.

Akkujen lataaminen täyteen voi kestää jopa 72 tuntia.

Hälytys näkyy kaapin ovi / indikaattoridiodi

Normaalitilassa merkkivalo palaa tasaisesti vihreänä.


Merkkivalo näyttää

Selitys

Vihreä valo

Normaldrift.

Hitaasti vilkkuva vihreä

Ej tillgängligt för NEO.

Nopeasti vilkkuva vihreä

Ej tillgängligt för NEO.

Keltainen valo

Nätbortfall.

Hitaasti vilkkuva keltainen

Ej tillgängligt för NEO.

Nopeasti vilkkuva keltainen

Ej tillgängligt för NEO.

Punainen valo

Säkringsfel / laddarfel / batterier ej anslutna.

Hitaasti vilkkuva punainen

Ej tillgängligt för NEO.

Nopeasti vilkkuva punainen

Ej tillgängligt för NEO.

Musta / sammunut

Djupurladdningsskydd är aktiverat. (Enheten har stängt av.)

Kun järjestelmä on otettu käyttöön: Jos merkkivalo ei pala, syväpurkaussuojaus on käynnistynyt.

NEO tuoteseloste

NEO-akkuvaraus, jossa on enemmän hälytystoimintoja

Kuva 4. NEO FLX L
NEO FLX L

NEO FLX L asennetaan seinälle tai 19" telineeseen.



Tekniset tiedot

Näitä teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.

NEO - Nimi, tuotenumero ja e-numero

Nimi

Tuotenumero

Sähköpostinumero

NEO 24V 5A FLX L

FL01N10224P050

52 136 96

NEO 24V 10A FLX L

FL01N10224P100

52 136 97

NEO-akkuvarmistus turvaasennuksiin

NEO:ta käytetään tavallisesti turvatiloissa, joissa vaatimukset ovat korkeammat koskien suurempaa joustavuutta, enemmän hälytystoimintoja, pidemmät varakäyttöajat tai kun akkuvarmistuksen on kestettävä suurempia kuormituksia. NEO-sarja tarjoaa ohjatun latauksen (älykäs lataus), mikä tarkoittaa, että kun akut on ladattu täyteen, ne kytketään sähköisesti irti valmiustilaan enintään 20 päiväksi tai kun akut ovat saavuttaneet 26,7 V (24 V). Puramalla akut ja lataamalla niitä jatkuvasti (sen sijaan, että niitä ei koskaan käytettäisi), järjestelmä pidentää akun käyttöikää jopa 50 %. Akut kytkeytyvät automaattisesti tarvittaessa alle 50 mikrosekunnissa.

Joustavuus

NOVA FLX S:ssä voi olla ylimääräinen akkukotelo. NOVA FLX M ja NOVA FLX L 1–4 ylimääräisellä akkukotelolla*. NOVA FLX M ja NOVA FLX L akkuhyllyillä 19" telineessä*. *Akkukotelot ja hyllyt kytketään 9-napaisella liittimellä. Akkukotelossa on tilaa jopa kahdelle 45 Ah:n akulle akkukoteloa kohti. Akkuhyllyissä on tilaa kahdelle 45 Ah:n akulle (Medium) ja jopa kahdelle 150 Ah:n akulle (Large) jokaista akkuhyllyä kohti.

Käyttöalue

NEO syöttää virtaa rakennuksen kulkujärjestelmiin, hälytysjärjestelmiin tai muihin turvatuotteisiin, jotka saavat virran 24 V DC:stä. Virtalähteen tasasuuntaaja muuntaa 230 V DC:n 24 V DC:ksi. Akut, esimerkiksi pääsyjärjestelmä, jatkavat, kun sähköverkko katkeaa. Pitkä käyttöikä, energiatehokas ja tuki on saatavilla, jos jokin menee pieleen, nyt tai 10 vuoden kuluttua.

Kiinteä asennus

Tuote on tarkoitettu kiinteään asennukseen. Asennus tulee teettää valtuutetulla asentajalla.

Määräykset ja sertifioinnit

Määräykset ja sertifioinnit

EMC:

EMC-direktiivi 2014/30EU

Sähkö:

Pienjännitedirektiivi: 2014/35/EU

CE:

CE-direktiivi 765/2008

soptunna_atervinning.ai

Odotettu toiminta-aika sähkökatkoksen sattuessa (uusilla akuilla)

Järjestelmän jännite

Paristojen lukumäärä

Akkutyyppi

Yksikkö +

akkulaatikko*

Ladata:

2 A

Ladata:

4 A

Ladata:

8 A

Ladata:

10 A

Ladata:

14 A

Ladata:

18 A

24 V

2 kpl.

45 Ah

1+0

klo 9 illalla

12 h

4 h

3 h

2 h

1,5 tuntia

24 V

4 kpl.

45Ah (90Ah)

1+1

42 h

klo 20

12 h

8 h

5 h

2,5 tuntia

24 V

6 kpl.

45Ah (135Ah)

1+2

64 tuntia

30 tuntia

15.00

12 h

9 h

6 h

24 V

8 kpl.

45 Ah (180 Ah)

1+3

82 h

42 h

klo 20

4 iltapäivällä

12 h

10 h

24 V

10 palaa.

45 Ah (225 Ah)

1+4

108 h

54 h

26 h

klo 20

15.00

kello 1 iltapäivällä

*Esimerkki: 1+2 tarkoittaa, että on 1 vara-akku ja 2 akkukoteloa kytkettynä. 1+0 tarkoittaa, että kyseessä on vara-akku ilman akkukoteloa.

Piirilevy – Tekniset tiedot

Tekniset tiedot, emolevy: CEO3 uP

Taulu 7. Ohjauskortti, akkuvaraus

Tietoja

Selitys

Nimike

CEO3 uP

Tuotekuvaus

CEO 3 on seuraavan sukupolven piirilevy yksinkertaisempia varmennusakkuja varten. Kehittyneitä ominaisuuksia, jotka eivät aiemmin olleet mahdollisia yksinkertaisemmissa varmennusakuissa, on nyt saatavana vakiovarusteena. CEO 3 on yksinkertaisempien varmennusakkujen luotettava sydän, jossa on aiempaa vähemmän komponentteja, mikä vähentää ympäristövaikutuksia.

Mitat

120 x 55 mm x 52 mm

Tehonkulutus:

50 mA

Varokkeet

Katso taulukko: Varokkeet.

Lähdöt

Lähtö: kaksi kuormalähtöä, jotka ovat priorisoituja kuormalähtöjä (= aina jännite).

Varoke

Kuormalähtö: + varokkeella. katso taulukko

Maksimikuorma

Maksimikuorma on 10 A kuormalähtöä kohti (T2A on tehtaalla asennettu), ja kortin kokonaiskuormitus ei saa ylittää 16 A.

Hälytyslähdöt

kaksi

Hälytys

Täyshälytys, verkkokatkos, sulakevika, laturivika, akkuja ei ole kytketty.

Hälytys

Lauennut kuormavaroke, potentiaalivapaa kytkentä. Sulkeva CO/NO.

Ilmaisu

Toimintatilat, hälytykset ja viat ilmaiseva merkkivalo. Toiminnan ilmaisu: yksi merkkivalo kuormalähtöä kohti +/-. Vihreä valo = normaali toiminta.



Ohjaa hälytysrajaa JU2:lla
Ohjaa hälytysrajaa

Akkukäytön alhaisen akkujännitteen hälytystä voidaan ohjata.

Hälytysrajaa ohjataan avaamalla tai sulkemalla JU2.

Hälytys annetaan, kun akkujännite akkukäytössä laskee alle raja-arvon.

Varokkeet

Laite

Varoke

Tyyppi

Selitys

Kaikki

F1

T2,5A

Sähköverkon varoke

NEO 24V 5A FLX L

F2, F6

T5A

Kuormavaroke +

NEO 24V 10A FLX L

F2, F6

T10A

Kuormavaroke +

Kaikki

F7

T16A

Akkuvaroke

Varoitus

Jos varoke vaihdetaan suurempaan kuin laitteen mukana toimitettu varoke, on olemassa omaisuusvahingon vaara. Varokkeen tehtävänä on suojata kytkettyä kuormaa ja sen kuormakaapeleita vaurioilta ja tulipalolta. Varoketta ei ole mahdollista vaihtaa suurempaan virranoton lisäämiseksi.

Virtalähde

Nätagg - Tekniska Data LRS-150-12

Virtalähde - Tekniset tiedot LRS-150-24

Laite:

NEO 24V 5A FLX L

Tietoja

Selitys

Lähtöjännite

27,3 V

Lähtövirta:

0 A - 6,5 A

Lähtöjännite, aaltoilu

200 mVp-p

Ylijännite

28,8 V - 33,6 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 0,6 Vp-p

Hyötysuhde:

89 %

Virranrajoitus:

110 % - 140 %

Tasajännite:

+/- 0,5 %

Säätötarkkuus:

+ / - 1,0 %

Tulovirta (230 V)

1,7 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

230 V AC - 240 V AC

Nimellisteho

156 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Virtalähde - Tekniset tiedot RSP-320-24

Laite:

NEO 24V 10A FLX L

Tietoja

Selitys

Lähtöjännite:

27,3 V

Lähtövirta

0 A - 13,4 A

Lähtöjännite, aaltoilu

150 mVp-p

Ylijännite

27,6 V - 32,4 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 1,2 Vp-p

Hyötysuhde:

89 %

Virranrajoitus:

105 % - 135 %

Tasajännite:

+/- 0,5 %

Säätötarkkuus:

+/- 1,0 %

Tulovirta (230 V)

2 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

230 V AC - 240 V AC

Nimellisteho

321,6 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Teknisten tietojen kotelo

Kotelot - Tekniset tiedot FLX L

Tiedot

Selitys

Nimi

FLX L

Suojausluokka

IP 32

Mitata

Korkeus: 444 mm, leveys 438 mm, syvyys 212 mm

Korkeusyksiköt

10 HE

Asennus

Seinä tai 19" teline

Ympäristön lämpötila

+5...+40 °C. Parhaan akun eliniän saavuttamiseksi: +15...+25 °C.

Ympäristö

Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus

Materiaali

Pulverimaalattu pelti

Väri

Musta

Kaapeliläpiviennit, määrä

4

Sopivat akut

2 kpl 12 V, 45 Ah.

Tuuletin

Joo

Linkki uusimpiin tietoihin

Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.

NEO serien

Takuu, tuki, valmistusmaa ja alkuperämaa

Takuu

Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.

Tekninen tuki

Tarvitsetko apua asennuksen tai kytkennän kanssa? Tukipuhelimemme on käytettävissä maanantaista torstaihin klo 08.00-16.00 ja perjantaisin klo 08.00-15.00. Puhelintuki on suljettu klo 11.30-13.15.

Löydät vastaukset moneen kysymykseen osoitteesta: www.milleteknik.se/support

Puhelin: 031- 340 02 30, sähköposti: support@milleteknik.se. Lisätietoa löydät osoitteesta www.milleteknik.se.

Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.

Varaosat

Tukipalvelu vastaa varaosia koskeviin kysymyksiin, katso yhteystiedot yllä.

Tuki takuuajan jälkeen

Milleteknik tarjoaa tukea tuotteen elinkaaren ajan, mutta enintään 10 vuotta ostopäivästä. Vaihtaminen vastaavaan tuotteeseen voi tapahtua, jos valmistaja katsoo, että korjaaminen ei ole mahdollista. Tukikulut lisätään takuuajan päätyttyä.

Kysymyksiä tuotteen suorituskyvystä?

Myynnin puhelinnumero: 031- 340 02 30, sähköposti: sales@milleteknik.se

Ota yhteyttä

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Ruotsi

+46 31-34 00 230

www.milleteknik.se

Valmistusmaa

Ruotsi

Valmistaja

Suunnitteli ja valmistaa Milleteknik AB

Akut

Akut eivät sisälly

Akut myydään erikseen.

45 Ah, 12 V AGM akku

Sopii sisään

Paristojen lukumäärä

NE0 24V 5A FLX L

2

NE0 24V 10A FLX L

2

Akkutyyppi

V

Ah

Huoltovapaa AGM, lyijyakku.

12 V

45 Ah

Taulu 9. 10+ suunniteltu käyttöikä* akku

Tuotenumero

Sähköpostinumero

Tuotteen nimi

Terminaali

Mitata. Korkeus leveys syvyys

Paino per kappale

Tehdä

MT113-12V45-01

5230546

UPLUS 12V 45Ah 10+ Suunniteltu kestävä akku

M6 pultti

197x165x170 mm

14,5 kg

UPLUS



Osoite ja yhteystiedot

Milleteknik AB

Ögärdesvägen 8 B

S-433 30 Partille

Ruotsi

+46 31 340 02 30

info@milleteknik.se

www.milleteknik.se
