Om NEO

NEO brukes normalt i sikkerhetsanlegg hvor det stilles høyere krav til flere funksjoner, alarmfunksjoner, lengre backupdriftstid eller når batteribackupen må håndtere høyere belastning.

Om oversettelse av dette dokumentet

Brukerhåndbok på originalspråket på svensk. Andre språk er maskinoversatt og ikke gjennomgått, feil kan oppstå.

Les dette først!

La om mulig være 100 mm ledig plass.

Systemet er beregnet for bruk i et kontrollert innemiljø.

Kun autoriserte personer skal installere og vedlikeholde systemet.

Det er installatørens ansvar at systemet er egnet til tiltenkt bruk.

Dokumenter som følger med systemet må lagres i det eller i dets umiddelbare nærhet.

Ventilasjon må ikke tildekkes. Nettspenningen bør kobles fra under installasjonen.

All informasjon kan endres.

Ved å installere dette produktet, erkjenner og aksepterer installatøren begrensningene til dette produktet som beskrevet i denne håndboken.

Bruksanvisning i original.

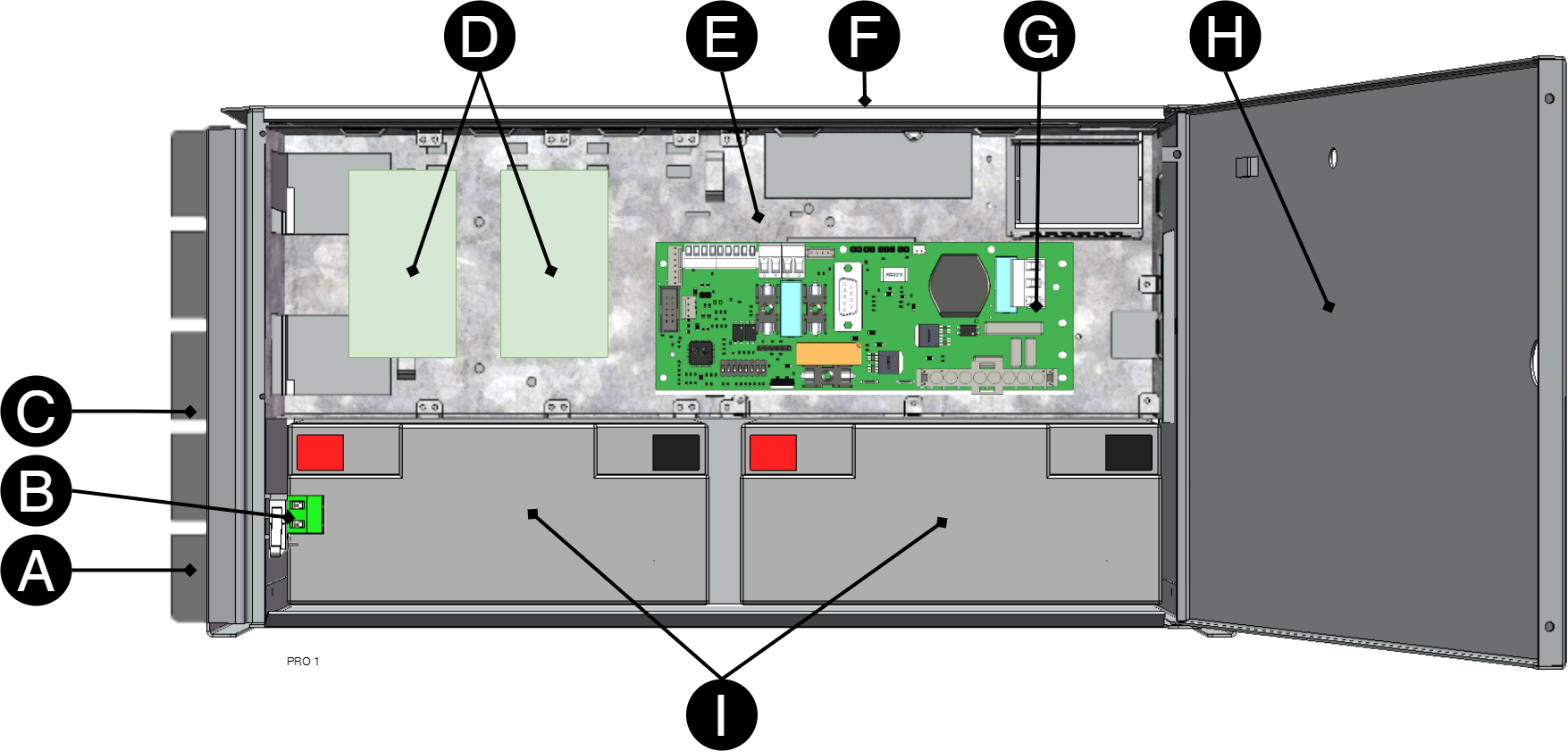

Komponentoversikt

KomponentoversiktNEO FLX M

Tabell 1. Komponentoversikt

Bokstav

Forklaring

A

Braketter for montering på vegg eller i 19" rack.

B

Valgfritt: Manipuleringsalarm.

C

Innkapsling i pulverlakkert metall.

D

Plass til valgfrie kort

E

Nettaggregat, plassert på baksiden i noen konfigurasjoner.

F

Kabelinnføringer.

G

Hovedkort.

H

Låsbar dør.

I

Plass til batterier.



Innkapsling

Braketter

Medfølgende braketter kan festes på to måter: Ved montering på vegg skal brakettene plasseres i bakkant mot veggen. Ved montering i 19" rack skal brakettene plasseres i forkant på enheten.


Nummer

Forklaring

1

Klips for å feste braketten til innkapslingen.

2

Skruehull for å skru braketten fast i innkapslingen.

3

Braketten skrus fast på veggen eller i 19" rack.

Skyv brakettene på plass

Enheten kan monteres i 19" rack eller på vegg. Medfølgende braketter kan festes på to måter: Ved montering på vegg skal brakettene plasseres i bakkant mot veggen. Ved montering i 19" rack skal brakettene plasseres i forkant på enheten.

Figur 1. Montere braketter på innkapsling
Montere braketter på innkapsling

Venstre konsoll: vendt mot forsiden for montering i 19" rack.

Høyre konsoll vender mot baksiden for montering på vegg.

Viktig

La det være en klaring på 100 mm rundt luftgitter.



Montering

Bruk egnede skruer for montering på vegg eller i 19" rack. Skruer for montering på vegg eller i rack inngår ikke.

Batterier – sette i og koble til

Sette i batterier


Koble til batterisikring / bladsikring

Figur 2. Sikringsholder med flatstiftsikring kobles til pluss og minus på batterier
Sikringsholder med flatstiftsikring kobles til pluss og minus på batterier


Skjema - Innkobling av batterier, 24 V

Batterikablene er montert på hovedkortet ved levering. Bildene nedenfor viser hvordan de skal kobles.

  1. 1. Plasser batteriene i innkapslingen med batteriterminalene ut mot døren.

  2. 2. Koble batterikablene til batteriet. Rød kabel på pluss og svart kabel på minus.

  • • Dersom det er mulig, kobler du fra nettspenningen ved tilkobling eller utskifting av batterier.tte.

Figur 3. Koblingsskjema for batterier i batteri-backup
Koblingsskjema for batterier i batteri-backup

Koble batterikabler til riktige terminaler. Feilkobling kan føre til skade på utstyret.



PRO1 - Hovedkort

Hovedkort - beskrivelse

Hovedkort styrer enheten, distribuerer strøm og kommuniserer med andre systemer. Se tekniske data for mer informasjon.

Figur 4. PRO1
PRO1


Tabell 2. Kretskortoversikt, forklaring

Nei

På kretskortet

Forklaring

1

PGM1

Port for fastvareoppdatering.

2

J12

Tilkoblingsindikatordiode.

3

J5

Avslutning med jumper, (ved over 120 Ω, RS-485).

4

J9

Strømkorttilkobling.

5

P2:5-13

Tilkoblingskommunikasjon.

6

F3

Sikring, last 2+. (5A og 10A enheter.)

7

P2:1-4

Belastningsutganger kun for 5 A og 10 A enheter.

8

F2

Sikring, last 1 -. (5A og 10A enheter.)

9

F1

Sikring, last 1+. (5A og 10A enheter.)

10

J2

Tilkobling til vifte.

11

J11

Sabotasjebryter tilkobling.

12

J7

Tilkobling sabotasjebryter fra batteriboks.

13

JU2

Inngang fra eksternt sikringskort, NR.

14

J15

Inngang fra eksternt sikringskort, NC.

15

J13

Tilkobling til ekstern alarm. Valgfritt kort.

16

F6

Se sikringer.

17

P1:1-3

Innkommende nett, (230 V). L, N, PE.

18

J16

Strømmotstandstilkobling.

19

J4

Strømmotstandstilkobling.

20

D-sub

Tilkoblingsmulighetskort via D-sub.

21

F4

Batterisikring.

22

J8

Tilkobling til relé/kommunikasjonskort.

23

S1

Dip-bryter 1-8



Sikringer

Lunte

Type

Forklaring

F1

Se tabell: sikringer

Sikring, last 1 pluss +.

F2

Sikring, last 1 minus -.

F3

Sikring, last 2 pluss +.

F4

Batterisikring.

F6

Nettsikring.

Advarsel for utskifting av sikringer (A)

Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.

Tabell 3. Sikringer

Lunte

Type

10 A

T10A

15 A

T15A

25 A

T25A

Nettsikring på 24 V enheter opp til 15 A

T2.5AH250V. Keramikk.

Nettsikring på 24 V enheter opp til 15 A

T4AH250V. Keramikk.



Koble til strømnett

Koble strømnett til hovedkort med terminalblokk

Trekk strømnettkablene gjennom kabelinnføringen i innkapslingen.

Sikre F og N med buntebånd.

Strømnettkablene må holdes atskilt fra andre kabler for å unngå EMC-forstyrrelser.

Figur 5. Koble til strømnett på hovedkortet
Koble til strømnett på hovedkortet

Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre F og N med buntebånd.



Tabell 4. Strømnettilkoblinger

Bokstav

Forklaring

F

Fase

N

Null

PE

Vernejord



Tilkobling til nett 230 V AC på kretskort

Kontroller slik at markeringen på kretskortet stemmer overens med kabelplasseringen på terminalen.

Koble til last 5 A og 10 A enheter

Maksstrøm

Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.

Hvis det er ett eller flere tilkoblingskort for å øke antallet lastutganger eller skape lastselektivitet, skal last tilkobles på tilleggskort og ikke på hovedkortet.

Tabell 5. Laste tilkoblinger 5 A og 10 A enheter.

Nummer på kretskort

Forklaring

P2:1

Tilkobling for last 1+

P2:2

Tilkobling for last 1 -

P2:3

Tilkobling for last 2+

P2:4

Tilkobling for last 2 -



Tilkobling av last 15–25 amperes enheter

For enheter med effektkort, som brukes til å håndtere de høyere strømstyrkene (15 ampere og over), skal last kobles til på tilleggskort.

Se dokumentasjonen for tilleggskortet for mer informasjon om tilkobling av last.

Advarsel

Last skal ikke kobles til hovedkortet hvis enheten er 15 eller 25 ampere, da det vil ødelegge hovedkortet ved idriftsetting. Hovedkort som ødelegges på denne måten, omfattes ikke av garantien.

Figur 6. Effektkort
Effektkort

Effektkortet øker strømmen for enheter på 15 og 25 ampere.



Dip-switch 1-8

Kontakten på dip-switch har to posisjoner, PÅ og AV.

Dip-switch S1

Forklaring

5

Stiller inn viftehastigheten.

5-7

Innstilling av batterikapasitet.

8

Tilbakestilling av programvare.

Notat

Omstart for å bekrefte endringer i adresse, batteri- og alarminnstillinger mot overordnet system

Etter at DIP-switch er stilt inn for ulike parametere, må enhetens programvare startes på nytt. Det må gjøres for at de nye innstillingene skal legges inn og tre i kraft.

Viktig

Omstart med denne fremgangsmåten bryter ikke utspenningen.

Omstart av enhetsprogramvaren gjøres ved å skru Dip-switch 8: AV-PÅ-AV (PRO1)

Viktig

Omstart må utføres hver gang det gjøres en endring i enheten.

Viftehastighet - innstilling, Dip-switch 5

Dip-Switch 5 stiller inn viftehastigheten. (Fra og med programvare V 4.27.)

Tabell 6. Viftehastighet - fall 5

Dip-5

plassering

Temperaturgrense

Fordel

Ulempe

AV

Normal modus (fabrikkinnstilling).

Høy hastighet over 30°C, gjenoppretter normal modus når temperaturen er 25°C.

Best for batterilevetid.

Høyere støy fra viften.

ON

Kontormiljømodus.

Høy hastighet ved 35°C, gjenoppretter normal modus når temperaturen er 30°C.

Lavere støynivå.

Forkorter levetiden til batteriene.



Innstilling av batterikapasitet, Dip-switch 5-7

Enheten leveres satt til den batterikapasiteten som produktet tåler mest, (største batterier). Hvis andre batterier skal installeres, må batterikapasitetsinnstillingen endres slik at alarmer og funksjoner kan fungere etter hensikten.

  • Innstilling av den nye batterikapasiteten gjøres ved å holde sabotasjebryteren inne mens Dip-switch 5-7 endres og enheten settes i drift.

  1. Åpne enheten og la den fungere normalt.

  2. Trykk på sabotasjebryteren på dørkarmen. Enheten er nå i skrivemodus for innstilling av batterikapasitet.

  3. Still inn den tilkoblede batterikapasiteten på Dip-bryteren, i henhold til tabellen.

  4. Slipp sabotasjebryteren i dørkarmen. Batterikapasiteten er nå lagret.

Tabell 7. Matrise for innstilling av batterikapasitet

Batterier

Dip 5

Dip 6

Dip 7

7,2 Ah

AV

AV

AV

14 Ah

ON

AV

AV

20 Ah

AV

ON

AV

28 Ah

ON

ON

AV

45 Ah

AV

AV

ON

60 Ah

ON

AV

ON

90 Ah

AV

ON

ON

120 Ah og over

ON

ON

ON



Datagjenoppretting etter batteribytte, Dip-switch 8

For at systemet skal måle kapasiteten til nye batterier, må enheten fjerne tidligere batterikapasitet. Dip-switch 8 utfører en programvare-reset som blant annet tilbakestiller alarmer.

Viktig

Handlingen sletter minnet på kortet umiddelbart.

  • Dip-switch 8 må være slått: AV-PÅ-AV

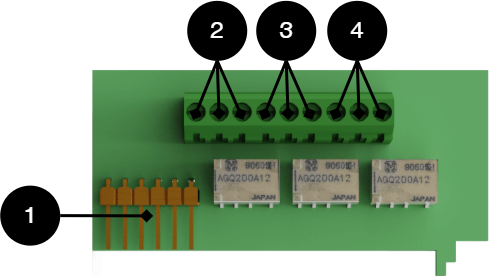

Alarmkort for hovedkort

Alarmkortet er et valgfritt kort som brukes til å motta alarmer via relékobling. Uten relékort kan alarmer kun kommuniseres til undersentralen.

  • Alle releer må være i trukket tilstand. Sjekk at det er forbindelse mellom CO og NC. Still inn måleinstrumentet til kontinuitetsmåling og testavslutning. Dette skal da indikere kortslutning.

  • Alle releer er normalt aktivert og gir en alarm når en spenningsløs tilstand oppstår.


Nei

Terminalnr

Relé er normalt aktivert.

Alarmtype eller forklaring

1

J12

-

Tilkobling til hovedkort.

2

J14:1-3

NC, COM, NO

Strømbruddsalarm.

3

J14:4-6

NC, COM, NO

Alarm for: Sikringssvikt, sabotasjebryter*, laderfeil overspenning, laderfeil underspenning, cellefeil/batteri ikke tilkoblet, lav batterispenning ved nettbrudd og gammelt batteri*.

4

J14:7-9

NC, COM, NO

Alarm for: Lav systemspenning.

Via kommunikasjon på PRO1-kort: Alle alarmer og alarmer for: Viftefeil, overtemperatur, undertemperatur, kort gjenværende batteritid, overstrøm 100 % av minuttsnitt, overstrøm 80 % daglig snitt og overstrøm 175 % andre snitt.

* Valgfritt på enheter som ikke er sertifisert.

NEO-skjerm

Utstilling på skapdør

På NEO med display kan batterikapasitet stilles inn og alarmer og batteri backup status kan vises. Ved å trykke på knappen kan batterikapasiteten stilles inn og status kan leses. Trykk på knappen for å bla mellom sidene på skjermen.

Figur 7. NEO med display
NEO med display

Trykknappen ruller mellom skjermene og brukes til å stille inn batterikapasiteten.



Språk på skjermen

Figur 8. Språket som vises er på engelsk
Språket som vises er på engelsk


Språket som vises på displayet er engelsk.

Det er ikke mulig å endre språket.

Innstillingsskjerm (side 1/10)

Når enheten er slått på, vises først innstillingsskjermen. Her stilles batterikapasiteten inn. Trykk på knappen til det samme batteriet er installert vises. Trykk og hold nede knappen i 3 sekunder for å lagre endringen.

Figur 9. Innstillingsskjermen
Innstillingsskjermen

Innstillingsskjermen er på engelsk.



Tabell 8. Innstillinger-skjermen

Utstilt

Oversettelse /

TRYKK KNAPPEN FOR Å ENDRE DEN INSTALLERT KAPASITETEN (Ah)

Hold knappen inne for å endre installert (batteri)kapasitet (Ah).

HOLD 3S for å LAGRE

Hold knappen inne i 3 sekunder for å lagre verdien.

28 Ah

28 Ah / Ved å holde nede knappen vil verdien for innstilt batteri endres.



Alarm fra batterireservestrømforsyningen (side 2/10)

Tabell 9. Alarm fra batterireservestrømforsyningen

Navn på utstilling

Status på displayet

Oversettelse

Forklaring

ALARM PSU 2/10

-

Alarm fra strømforsyning

2/10 er side 2 av 10 vist på displayet

MAKT

OK

Makt

Generell strømforsyningsstatus.

HISTORIE

18

Historie

Antall alarmer siden enheten ble startet.

HOVED

OK

Nettspenning

230 V nettspenning.

OVERSPENNING

OK

Overspenning

Antall alarmer siden enheten ble startet.

SYS. VOLT

OK/0

Systemspenning

Antall alarmer siden enheten ble startet.

UNDERSPENNING

OK

Underspenning

Antall alarmer siden enheten ble startet.

OK=OK

FAIL=Feil



Alarm fra batterier (side 3/10)

Tabell 10. Alarm fra batterier

Navn på utstilling

Status på displayet

Oversettelse

Forklaring

ALARMER BATTERI

-

Alarm fra batterier

3/10 er side 3 av 10 vist på displayet

BATTERI

OK/FAIL

Batteri

Generell batteristatus

HISTORIE

-

Historie

Viser antall alarmer siden batteribackupen ble startet første gang.

BAT.CONNECTED

OK/FAIL

Batteri tilkoblet

Viser om batteriet er tilkoblet.

LITE BATTERI

OK/FAIL

Lav batterispenning

Gir en alarm når batterispenningen faller under XXX i nettdrift. Denne alarmen vises ikke når enheten kjører på batteristrøm.

ELDRE BATTERI

OK/FAIL

Gammelt batteri

Batteriets aldersstatus.

OK=Ok

FAIL=Feil



Alarm fra sabotasjekontakt, belastning, temperatur og sikring (side 4/10)

Tabell 11. Alarm fra sabotasjekontakt, belastning, temperatur og sikring

Navn på utstilling

Status på displayet

Nummer på skjermen

Oversettelse

Forklaring

ALARMER LAST

-

4/10

Alarmbelastning

4/10 er side 4 av 10 vist på displayet

HISTORIE

-

44

Historie

Tall viser antall feil (44 ganger i bildeeksemplet) som har oppstått i batteribackupen siden oppstart.

SAUKKE

OK/FAIL

0

Batteri tilkoblet

Viser om batteriet er tilkoblet.

LAST >170 %

OK/FAIL

0

Last over 170 %

Tall viser antall ganger lasten har overskredet grenseverdien.

LAST >100 %

OK/FAIL

0

Last over 100 %

Tall viser antall ganger lasten har overskredet grenseverdien.

LAST >80 %

OK/FAIL

0

Last over 80 %

Tall viser antall ganger lasten har overskredet grenseverdien.

OVERTEMP.

OK/FAIL

0

Over temperatur

Temperaturalarm for enheten. Tall viser antall ganger lasten har overskredet grenseverdien.

LUNTE

OK/FAIL

15

Lunte

Tall viser antall ganger sikringen har løst ut. (15 ganger i bildeeksemplet)

OK=Ok

FAIL=Feil



Strømmåling (side 5/10)

Tabell 12. Nåværende måling

Navn på utstilling

Nummer på skjermen

Oversettelse

Forklaring

NÅVÆRENDE

5/10

Nåværende

5/10 er side 5 av 10 vist på displayet

GAVE

0,4

Nåværende

Viser enhetens gjeldende strømmåling i sanntid.

DAG

0

Dag

Viser enhetens strømforbruk de siste 24 timene, (gj.sn

UKE

0

Uke

Viser enhetens strømforbruk for de siste syv dagene, (gjennomsnittsverdi).

4 UKER

0

Fire uker

Viser enhetens strømforbruk de siste 30 dagene, (gjennomsnittsverdi).

ÅR

0

År

Viser enhetens strømforbruk for de siste 365 dagene, (gjennomsnittsverdi).

MAKS

0

Maks

Viser den maksimale strømmen enheten har hatt siden den ble satt i drift.

MIN

0L.X

Min

Viser minimumseffekten enheten har hatt siden den ble satt i drift.



Nåværende måling - graf (side 6/10)

Tabell 13. Strømmåling - graf

Navn på utstilling

Nummer på skjermen

Oversettelse

Forklaring

CUR. DIST

24 timer

Nåværende

Viser gjeldende måling (i en graf) for de siste 24 timene.

BUFFEREN TOM

XX/Tom

Buffer

Viser hvor lenge enheten kan brukes i batterimodus med gjeldende belastning.

MAX=

0 MIN

Maks=

Indikerer antall minutter enheten kan drives på batterier (med strømbelastning).



Nåværende måling - ukentlig graf (side 7/10)

Notat

Denne er inaktiv og ikke i bruk.

Displayet vil ikke vise noe.

Tabell 14. Nåværende måling - ukentlig graf

Navn på utstilling

Nummer på skjermen

Oversettelse

Forklaring

AKTUELL SISTE UKE

-

Aktuell forrige uke

Viser gjeldende måling (i en graf) for de siste 7 dagene.

MAX=

0 MIN

Maks=

Angir antall minutter enheten kan drives på batterier (med strømbelastning).



Standby-tid (side 8/10)

Tabell 15. Reserver driftstid

Navn på utstilling

Nummer på skjermen

Oversettelse

Forklaring

SIKKERHETSTID

8/10

Nåværende

8/10 er side 8 av 10 vist på displayet

GAVE

0

Nåværende

Viser enhetens gjeldende reservekjøringstid i sanntid.

DAG

0

Dag

Viser enhetens gjeldende standby-tid for de siste 24 timene (gjennomsnittsverdi).

UKE

0

Uke

Viser enhetens gjeldende standby-tid for de siste syv dagene, (gjennomsnittsverdi).

4 UKER

0

Fire uker

Viser enhetens gjeldende standby-tid for de siste 30 dagene (gjennomsnittsverdi).

ÅR

0

År

Viser enhetens gjeldende standby-tid for de siste 365 dagene, (gjennomsnittlig).

MAKS

0

Maks

Viser den høyeste reservedriftstiden enheten har hatt siden den ble tatt i bruk.

MIN

0L.X

Min

Viser minimum ledig driftstid enheten har hatt siden den ble tatt i bruk.



Spenning (side 9/10)

Tabell 16. Spenning

Navn på utstilling

Nummer på skjermen

Oversettelse

Forklaring

SPENNING

9/10

Volt

9/10 er side 9 av 10 vist på displayet

GAVE

27,3

Nåværende

Viser enhetens gjeldende spenning i sanntid.

DAG

0

Dag

Viser spenningen til enheten for de siste 24 timene, (gjennomsnittsverdi).

UKE

0

Uke

Viser spenningen til enheten for de siste syv dagene, (gjennomsnittsverdi).

4 UKER

0

Fire uker

Viser spenningen til enheten for de siste 30 dagene, (gjennomsnittsverdi).

ÅR

0

År

Viser spenningen til enheten for de siste 365 dagene, (gjennomsnittsverdi).

MAKS

0

Maks

Viser den høyeste spenningen enheten har hatt siden den ble satt i drift.

MIN

30,0

Min

Viser minimumsspenningen enheten har hatt siden den ble satt i drift.



Spenning (side 10/10)

Tabell 17. Spenning

Navn på utstilling

Nummer på skjermen

Oversettelse

Forklaring

TEMPERATUR

10/10

Temperatur

10/10 er side 10 av 10 vist på displayet

GAVE

19

Nåværende

Viser enhetens gjeldende temperatur i sanntid.

TID >

32/0

Tid, høyest

Viser den høyeste temperaturen og hvor lenge den høyeste temperaturen varte (i minutter).

TID <

15/0

Tid, minimum

Viser minimumstemperatur og hvor lenge minimumstemperaturen varte (i minutter).

MAKS

0

Maks

Viser den høyeste temperaturen enheten har hatt siden den ble satt i drift.

MIN

30,0

Min

Viser minimumstemperaturen enheten har hatt siden den ble satt i drift. Hvis den laveste temperaturen viser 255, betyr det at temperaturføleren ikke er tilkoblet.



Idriftsettelse – slik starter du enheten

  1. Koble inn batterier.

  2. Koble til / slå på sikringer.

  3. Koble til last, alarm og ev andre forbindelser.

  4. Skru nettkabelen inn i terminalen og fest terminalen til hovedkortet.

  5. Slå på nettspenningen.

Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.

Det kan ta opptil 72 timer før batteriene er fulladet.

Panelbeskrivelse

Figur 10. Panelet til NEO med display
Panelet til NEO med display


Tabell 18. Panelforklaring

Skjerm nr

Forklaring

1

Statusskjerm

2

Alarm fra strømforsyning

3

Batterialarm

4

Last alarm

5-10

Informasjon og statistikk



Mer informasjon om status fra skjermen finner du i seksjonen som beskriver hver skjerm.

NEO produktark

NEO Batteribackup med flere alarmfunksjoner

Figur 11. NEO FLX M-skjerm
NEO FLX M-skjerm

NEO FLX M Display er tilgjengelig i 24 V og kan monteres på vegg eller i et 19" stativ.



Tekniske spesifikasjoner

Disse tekniske spesifikasjonene kan endres uten varsel.

NEO - Navn, artikkelnummer og e-nummer

Navn

Artikkelnummer

E-postnummer

NEO 24V 5A FLX M Display

FM01P10024P050-DSP1

52 136 32

NEO 24V 10A FLX M Display

FM01P10024P100-DSP1

52 136 33

NEO 24V 15A FLX M Display

FM01P10024P150-DSP1

52 136 34

NEO 24V 25A FLX M Display

FM01P10024P250-DSP1

52 136 35

NEO batteri backup for sikkerhetsinstallasjoner

NEO brukes normalt i sikkerhetsanlegg hvor det stilles høyere krav til større fleksibilitet, flere alarmfunksjoner, lengre backupdriftstid eller når batteribackupen må håndtere høyere belastning. NEO-serien tilbyr kontrollert lading (intelligent lading), som betyr at når batteriene er fulladet, vil de kobles fra elektronisk for standby-modus i opptil 20 dager eller når batteriene har nådd 26,7 V (24 V). Ved å lade ut batteriene og lade dem kontinuerlig (i stedet for aldri å bli brukt), forlenger systemet batterilevetiden med opptil 50 %. Batteriene kobles automatisk til på mindre enn 50 mikrosekunder ved behov.

NEO med display

NEO med display har eksternt display for statusavlesninger og innstilling av batterikapasitet.

Fleksibilitet

NEO FLX S kan ha en ekstra batteriboks. NEO FLX M og NEO FLX L med 1-4 ekstra batteribokser. NEO FLX M og NEO FLX L med batterihyller i 19" stativ*. *Batteriboksene og hyllene kobles til via en 9-pinners kontakt. Batteriboksen har plass til inntil 2 stk. 45 Ah batterier per batteriboks. Batterihyller har plass til 2 stk. 45 Ah batterier (Medium) og inntil 2 stk. 150 Ah batterier (Large) per hver batterihylle.

Bruksområde

NEO leverer strøm til tilgangssystemer, alarmsystemer eller andre sikkerhetsprodukter i en bygning som drives av 24 V DC. Likeretteren i strømforsyningen konverterer 230 V DC ned til 24 V DC. Batterier, for eksempel tilgangssystemet, fortsetter når strømnettet går ned. Lang levetid, energieffektiv og støtte er tilgjengelig hvis noe går galt, nå eller om 10 år.

Fast installasjon

Produktet er beregnet for fast installasjon. Installasjon skal utføres av autorisert installatør.

Regelverk og sertifiseringer

Krav som produktet oppfyller

EMC:

EMC-direktivet 2014/30EU

El:

Lavspenningsdirektivet: 2014/35/EU

CE:

CE-direktivet ifølge: 765/2008

soptunna_atervinning.ai

Forventet driftstid ved strømbrudd (nye batterier)

Systemspenning

Antall batterier

Batteritype

Enhet +

batteriboks*

Last:

2 A

Last:

4 A

Last:

8 A

Last:

10 A

Last:

14 A

Last:

18 A

24 V

2 stk.

20 Ah

1+0

9 h

3,5 h

1,5 h

1 h

30 min.

20 min.

24 V

2 stk.

45 Ah

1+1

21 h

12 h

4 h

3 h

2 h

1,5 h

24 V

4 stk.

45 Ah (90 Ah)

1+2

42 h

20 h

12 h

8 h

5 h

3,5 h

24 V

6 stk.

45 Ah (135 Ah)

1+3

64 h

30 h

15 h

12 h

9 h

6 h

24 V

8 stk.

45 Ah (180 Ah)

1+4

82 h

42 h

20 h

16 h

12 h

10 h

*Eksempel: 1+2 betyr at det er 1 batteribackup med 2 batteribokser tilkoblet. 1+0 betyr at det er en batteribackup uten batteriboks.

Kretskort - Tekniske data

Tekniske data, hovedkort: PRO 1

Info

Forklaring

Kort navn

PRO 1

Produktbeskrivelse

Hovedkort i batteribackup med avanserte funksjoner og kommunikasjon med overlegne systemer.

Eget forbruk, med relékort

Mindre enn 210 mA. 100 mA uten effekttrinn med alle releer på eksternt alarmkort trukket i normal posisjon.

Byttetid fra nettspenning til batteridrift

Når batteriene er i hvilemodus: <5 mikrosekunder. Når batteriene er i ladesyklus: 0 (ingen). Batterier hviler i 20-dagers sykluser, hvoretter en ladesyklus tar over og lader batteriene i 72 t. Ved strømbrudd når batteriene er i hvilesyklus, slås batteriene på på <5 mikrosekunder. Hvis det oppstår et strømbrudd når batteriene er i en ladesyklus, er det ingen byttetid.

Innkommende strømnett

230 V AC -240 V AC, 47-63 Hz.

Nettsikring

Se tabell: Sikringer.

Indikasjon

LED på kretskort/skapdør

Alarm

Alarm vises på indikatordioden foran på skapet.

  • Battericellefeil eller batteriet er ikke tilkoblet.

  • Defekt lader, lav spenning.

  • Defekt lader, høy spenning.

  • Lav systemspenning. Systemspenning under 24,0 V i nettdrift.

  • • Lav batterispenning, under 24,0 V DC ved strømnettfeil.

  • Lav batterispenning, under 24,0 V DC ved strømnettfeil.

  • Bryter for manipuleringsalarm.

  • Defekt sikring.

  • Gammelt batteri

Utvidende alarmfunksjoner kan oppnås via kommunikasjon eller med et alarmkort.

Tabell 19. Utganger

Info

Forklaring

Alarm ved bytte av relé?

Ja, via relékort (valgfritt).

Lastutganger, antall

2

Spenning på lastutgang

27,3V DC

Spenningsgrense, øvre, på lastutgang

27,9V DC

Spenningsgrense, nedre, på lastutgang. Med batteridrift og frakoblet nettspenning.

20V DC

Prioriterte (alltid spenning) belastningsutganger

Maks belastning, per utgang

10 A

Maksimal belastning, totalt, (må ikke overskrides).

10 A

Lastutgang pluss (+) sikring

Ja

Lastutgang minus (-) sikret

Lastutgang 1 = Ja

Lastutgang 2 = Nei

Sikringer på utgang

Se tabell: Sikringer.



Tabell 20. Sikringer

Lunte

Type

10 A

T10A

15 A

T15A

25 A

T25A

Nettsikring på 24 V enheter opp til 15 A

T2.5AH250V. Keramikk.

Nettsikring på 24 V enheter opp til 15 A

T4AH250V. Keramikk.



Tabell 21. Beskyttelse

Elektrisk beskyttelse

Dyputslippsbeskyttelse

Ja. 24 V enheter beskyttelse ved 20, +/- 0,5 V.

Overspenningsvern

Ja

Overtemperaturbeskyttelse

Ja

Kortslutning beskyttet

Ja



Tekniske data, alarmkort for PRO 1

Info

Forklaring

Kort navn

PRO 1 alarmkort.

Versjon

3

Produktbeskrivelse

Alarmkort for PRO1 med alarm ved skifte av relé. Alle releer er normalt aktivert og gir en alarm når de er koblet fra.

Eget forbruk

30mA.

Tabell 22. Alarmoversikt

Alarmoversikt i alfabetisk rekkefølge

Relé 1* / Alarmutgang 1

Relé 2* / Alarmutgang 2

Relé 3* / Alarmutgang 3

Kommunikasjon (J14:1-9)

Indikatordiode på hovedkort og LED på dør.

Strømbrudd

X

-

-

X

X

Sikringsfeil

-

X

-

X

X

Sabotasjebryter

-

X

-

X

X

Viftefeil

-

-

-

X

-

Laderfeil, overspenning

-

X

-

X

X

Laderfeil, underspenning

-

X

-

X

X

Cellefeil eller batteri ikke tilkoblet

-

X

-

X

X

Lav systemspenning**.

-

-

X

X

X

Lav batterispenning (<24,0 V DC) eller strømbrudd

-

X

-

X

X

Over temperatur

-

-

-

X

-

Hypotermi

-

-

-

X

-

Hypotermi

-

-

-

X

-

Kort batterilevetid igjen

-

-

-

X

-

Gammelt batteri

-

X

-

X

X

Overstrøm 100 %, minuttgjennomsnitt

-

-

-

X

-

Overstrøm 80 %, daglig gjennomsnitt

-

-

-

X

-

Overstrøm 175 %, andre snitt

-

-

-

X

-

*Alarm på potensialfri relékontakt.

** Systemspenningen i nettdrift er under 24,0 V.



Nettaggregat

Nettaggregat - Tekniske data LRS-150-24

Sitter i:

NEO 24V 5A FLX M Display

Info

Forklaring

Utspenning:

27,3V

Utgangsstrøm:

0 A - 6,5 A

Utspenning:, ripple

200 mVp-p

Overspenning

28,8V - 33,6V

Utspenning:sopplading, rippel/strømbegrensning

Mindre enn 0,6 Vp-p

Virkningsgrad

89 %

Strømbegrensning

110 % - 140 %

Konstantspenning

+/- 0,5 %

Reguleringsnøyaktighet

+/- 1,0 %

Inngangsstrøm (230 V)

1,7 A

Nettspenningsfrekvens

47 Hz - 63 Hz

Nettspenning

230 V AC - 240 V AC

Merkeeffekt

156 W

Temperaturspenn

-30°C - +70°C

Fuktighetsområde

20% - 90% RH ikke-kondenserende

Nettaggregat - Tekniske data RSP-320-24

Sitter i:

NEO 24V 10A FLX M Display

NEO 24V 15A FLX M Display

Info

Forklaring

Utspenning:

27,3V

Utflod

0 A - 13,4 A

Utspenning:, ripple

150 mVp-p

Overspenning

27,6 V – 32,4 V

Utspenning:sopplading, rippel/strømbegrensning

Mindre enn 1,2 Vp-p

Virkningsgrad

89 %

Strømbegrensning

105 % - 135 %

Konstantspenning

+/- 0,5 %

Reguleringsnøyaktighet

+/- 1,0 %

Inngangsstrøm (230 V)

2 A

Nettspenningsfrekvens

47 Hz - 63 Hz

Nettspenning

230 V AC - 240 V AC

Merkeeffekt

321,6W

Temperaturspenn

-30°C - +70°C

Fuktighetsområde

20% - 90% RH ikke-kondenserende

Nettaggregat - Tekniske data HRP-600-24

Sitter i:

NEO 24V 25A FLX M Display

Info

Forklaring

Utspenning:

27,3V

Utflod

0 A - 27 A

Utspenning:, ripple

150 mVp-p

Overspenning

30 V – 34,8 V

Utspenning:sopplading, rippel/strømbegrensning

Mindre enn 1,2 Vp-p

Virkningsgrad

88 %

Strømbegrensning

105 % - 135 %

Konstantspenning

+/- 0,5 %

Reguleringsnøyaktighet

+/- 1,0 %

Inngangsstrøm (230 V)

3,6 A

Nettspenningsfrekvens

47 Hz - 63 Hz

Nettspenning

230 V AC - 240 V AC

Merkeeffekt

648 W

Temperaturspenn

-30°C - +70°C

Fuktighetsområde

20% - 90% RH ikke-kondenserende

Tekniske data vedlegg

Tekniske data - Tekniske data

Info

Forklaring

Navn

FLX M

beskyttelseklasse

IP 32

Mål

Høyde: 224 mm, bredde 438 mm, dybde 212 mm

Høydeenheter

5 HAN

Montering

Vegg eller 19" stativ.

Omgivelsestemperatur

+5 °C - +40 °C. For best mulig batterilevetid: +15 °C til +25 °C.

Miljø

Miljøklasse 1, innendørs. 20 % ~ 90 % relativ fuktighet

Materiale

Pulverlakkert stålplate.

Farge

Svart

Kabelinnføringer, antall

4

Batterier som passer

2 stk 12 V, 20 Ah.

Vifte

Ja

Lenke til den nyeste informasjonen

Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.

NEO serien

Garanti, kundestøtte, produksjonsland og opprinnelsesland

Garanti

Produktet har to års garanti, fra kjøpsdato (dersom annet ikke er avtalt). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. GodtFabrikatlse for reise- og eller arbeidstid i forbindelse med lokalisering av feil, installering av reparert eller utskiftet vare inngår ikke i garantien. Kontakt Milleteknik for mer informasjon. Milleteknik gir support under produktets levetid, dog maksimalt i 10 år etter kjøpsdato. Utskifting med likeverdig produkt kan forekomme hvis Milleteknik vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantitiden har utløpt.

Kundestøtte

Trenger du hjelp til installasjon eller tilkobling?

Du finner svar på mange spørsmål på: www.milleteknik.se/support

Telefon: +46 (0)31- 340 02 30, e-post: support@milleteknik.se.

Kundestøttetelefonen er åpen 8.00–16.00 mandag til torsdag og 8.00–15.00 på fredager. Stengt 11.30–13.15.

Reservedeler

Kontakt kundestøtte om du har spørsmål om reservedeler.

Kundestøtte etter garantitiden

Milleteknik tilbyr kundestøtte i produktets levetid, begrenset oppad til ti år fra kjøpsdatoen. Et produkt kan bli erstattet med et likeverdig produkt dersom produsenten vurderer at reparasjon ikke er mulig. Når garantitiden er utløpt, vil det påløpe kostnader ved bruk av kundestøtte.

Spørsmål om produktytelse?

Telefon for salg: 031- 340 02 30, e-post: sales@milleteknik.se

Kontakt oss

Milleteknik AB

Ögärdesvägen 8 B

433 30 Lott

Sverige

+46 31-34 00 230

www.milleteknik.se

Produksjonsland

Sverige

Produsent

Utviklet og produsert av Milleteknik AB

Batterier

Batterier følger ikke med

Batterier selges separat.

20 Ah, 12 V AGM batteri

Passer inn

Antall batterier

NEO 24V 5A FLX M

2

NEO 24V 10A FLX M

2

NEO 24V 15A FLX M

2

NEO 24V 25A FLX M

2

Batteritype

V

Ah

Vedlikeholdsfri AGM, blybatteri.

12 V

20 Ah

Tabell 23. 10+ Designlevetid* batteri

Artikkelnummer

E-nummer

Arikkelnavn

Terminal

Mål. Høyde bredde dybde

Vekt per stk

Fabrikat

MT113-12V20-01

5230538

UPLUS 12V 20Ah 10+ Designlivsbatteri

M5 Bolt

182x77x168 mm

6,0 kg

UPLUS



Reserver driftstimer - oversikt

Tabellen viser forventet backupdriftstid ved ulike belastninger på batteribackupen.

Viktig

Dette er en veiledning og alle tider er omtrentlige og kan avvike fra faktiske tider. Belastning, temperatur og andre faktorer spiller en rolle, og det er derfor den nøyaktige tiden ikke kan gis.

Gjelder nye batterier.

Strømstyrke og batterier varierer med konfigurasjon, sjekk om konfigurasjonen kan håndtere batterier og strømstyrke.

Tabell 24. Reserve driftstider 24 V enheter - uten batteriboks

Middels strøm

7,2 Ah

14 Ah

28 Ah

45 Ah

Laster

Reserver driftstid (ca), minutter

0,5 A

450

820

1650

2350

1 A

260

485

970

1460

2 A

150

280

560

920

4 A

90

165

335

550

6 A

67

125

245

405

8 A

57

105

210

350

10 A

44

80

160

270

12 A

38

70

140

235

14 A

33

60

120

200

16 A

28

50

100

170

18 A

25

45

89

150

20 A

23

42

84

142



Tabell 25. Reserve driftstider 24 V enheter - med batteriboks, 28 Ah - 70 Ah

Middels strøm

28 Ah

42 Ah

65 Ah

70 Ah

-

4 batterier

(14 Ah)

6 batterier

(14 Ah)

4 batterier

(20 Ah + 45 Ah)

10 batterier

(7 Ah)

Laster

Reserver driftstid (ca), minutter

0,5 A

1650

2090

5574

3440

1 A

970

865

3252

2118

2 A

560

815

1770

1329

4 A

335

490

930

864

6 A

245

360

600

605

8 A

210

310

426

544

10 A

160

240

342

414

12 A

140

210

270

363

14 A

120

180

234

311

16 A

100

150

204

286

18 A

90

130

150

254

20 A

84

126

138

241



Tabell 26. Reserve driftstider 24 V enheter - med batteriboks, 90 Ah - 155 Ah

Middels strøm

90 Ah

110 Ah

135 Ah

155 Ah

-

4 batterier

(45 Ah)

6 batterier

(20 Ah + 45 Ah)

6 batterier

(45 Ah)

8 batterier

(20 Ah + 45 Ah)

Laster

Reserver driftstid (ca), minutter

0,5 A

4705

5796

7056

8215

1 A

2928

3582

4392

5070

2 A

1836

2247

2754

3230

4 A

1183

1438

1762

2018

6 A

788

959

1175

1345

8 A

748

861

1048

1150

10 A

570

689

839

920

12 A

499

603

699

765

14 A

427

516

629

655

16 A

404

499

592

590

18 A

359

444

526

520

20 A

340

420

498

495



Tabell 27. Reserve driftstider 24 V enheter - med batteriboks, 180 Ah - 225 Ah

Middels strøm

180 Ah

200 Ah

225 Ah

-

8 batterier

(45 Ah)

10 batterier

(20 Ah + 45 Ah)

10 batterier

(45 Ah)

Laster

Reserver driftstid (ca), minutter

0,5 A

9408

12972

11760

1 A

5856

7872

7320

2 A

3672

4548

4590

4 A

2365

2670

2945

6 A

1577

1780

1960

8 A

1500

1558

1800

10 A

1140

1246

1410

12 A

950

1038

1200

14 A

855

890

1055

16 A

810

902

995

18 A

715

802

885

20 A

680

722

840



Med forbehold om skrivefeil.

Adresse og kontaktopplysninger

Milleteknik AB

Ögärdesvägen 8 B

S-433 30 Partille

Sverige

+46 31 340 02 30

info@milleteknik.se

www.milleteknik.se
