Om NEO
NEO brukes normalt i sikkerhetsanlegg hvor det stilles høyere krav til flere funksjoner, alarmfunksjoner, lengre backupdriftstid eller når batteribackupen må håndtere høyere belastning.
Om oversettelse av dette dokumentet
Brukerhåndbok på originalspråket på svensk. Andre språk er maskinoversatt og ikke gjennomgått, feil kan oppstå.
Trinn for installasjon og igangkjøring
Enheten må installeres og settes i drift i følgende rekkefølge:
Montering av enheten.
Koble til batterier.
Tilkobling av last.
Tilkobling av kommunikasjon eller til ekstern alarm. Hvis kommunikasjon / ekstern alarm ikke er nødvendig, eller hvis enheten ikke kan kommunisere - hopp over dette trinnet.
Tilkobling til strømnettet.
Igangkjøring
Obs
Når strømnettet er tilkoblet, settes enheten i drift. Koble derfor til strømnettet sist for å unngå feil på annet utstyr koblet til lasten eller overkommunikasjon. Apparatet registrerer heller ikke batterier dersom disse kobles til etter at strømnettet er koblet til.
Komponentoversikt
KomponentoversiktNEO FLX M
Bokstav | Forklaring |
|---|---|
A | Braketter for montering på vegg eller i 19" rack. |
B | Valgfritt: Manipuleringsalarm. |
C | Innkapsling i pulverlakkert metall. |
D | Plass til valgfrie kort |
E | Nettaggregat, plassert på baksiden i noen konfigurasjoner. |
F | Kabelinnføringer. |
G | Hovedkort. |
H | Låsbar dør. |
I | Plass til batterier. |
Batterier – sette i og koble til
Sette i batterier
Koble til batterier
Vær oppmerksom på at kort (4) kan variere fra konfigurasjon til konfigurasjon.
Nr. | Forklaring |
|---|---|
1 | Minusterminal for batterikabel fra 4. |
2 | Sikring. |
3 | Plussterminal for batterikabel fra 4. |
4 | Hovedkort, varierer avhengig av konfigurasjon. |
5 | Batterikablene sitter på hovedkortet. |
6 | Kabel som skal kuttes ved tilkobling av batteriboks. |
7 | Tilkobling for batteriboks. |
8 | Alarmkabel til batteriboks. |
9 | Kabel for manipuleringsalarm i batteriboks. |
Skjema - Innkobling av batterier, 24 V
Batterikablene er montert på hovedkortet ved levering. Bildene nedenfor viser hvordan de skal kobles.
1. Plasser batteriene i innkapslingen med batteriterminalene ut mot døren.
2. Koble batterikablene til batteriet. Rød kabel på pluss og svart kabel på minus.
• Dersom det er mulig, kobler du fra nettspenningen ved tilkobling eller utskifting av batterier.tte.
Koble batterikabler til riktige terminaler. Feilkobling kan føre til skade på utstyret.
Hovedkort - beskrivelse
Hovedkort styrer enheten, distribuerer strøm og kommuniserer med andre systemer. Se tekniske data for mer informasjon.
Nei | På kretskortet | Forklaring |
|---|---|---|
1 | PGM1 | Port for fastvareoppdatering. |
2 | J12 | Tilkoblingsindikatordiode. |
3 | J5 | Avslutning med jumper, (ved over 120 Ω, RS-485). |
4 | J9 | Strømkorttilkobling. |
5 | P2:5-13 | Tilkoblingskommunikasjon. |
6 | F3 | Sikring, last 2+. (5A og 10A enheter.) |
7 | P2:1-4 | Belastningsutganger kun for 5 A og 10 A enheter. |
8 | F2 | Sikring, last 1 -. (5A og 10A enheter.) |
9 | F1 | Sikring, last 1+. (5A og 10A enheter.) |
10 | J2 | Tilkobling til vifte. |
11 | J11 | Sabotasjebryter tilkobling. |
12 | J7 | Tilkobling sabotasjebryter fra batteriboks. |
13 | JU2 | Inngang fra eksternt sikringskort, NR. |
14 | J15 | Inngang fra eksternt sikringskort, NC. |
15 | J13 | Tilkobling til ekstern alarm. Valgfritt kort. |
16 | F6 | Se sikringer. |
17 | P1:1-3 | Innkommende nett, (230 V). L, N, PE. |
18 | J16 | Strømmotstandstilkobling. |
19 | J4 | Strømmotstandstilkobling. |
20 | D-sub | Tilkoblingsmulighetskort via D-sub. |
21 | F4 | Batterisikring. |
22 | J8 | Tilkobling til relé/kommunikasjonskort. |
23 | S1 | Dip-bryter 1-8 |
Sikringer
Lunte | Type | Forklaring |
|---|---|---|
F1 | Se tabell: sikringer | Sikring, last 1 pluss +. |
F2 | Sikring, last 1 minus -. | |
F3 | Sikring, last 2 pluss +. | |
F4 | Batterisikring. | |
F6 | Nettsikring. |
Advarsel for utskifting av sikringer (A)
Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.
Lunte | Type |
|---|---|
15 A | T15A |
25 A | T25A |
Nettsikring på 24 V enheter opp til 15 A | T2.5AH250V. Keramikk. |
Nettsikring på 24 V enheter opp til 15 A | T4AH250V. Keramikk. |
Koble til strømnett
Koble strømnett til hovedkort med terminalblokk
Trekk strømnettkablene gjennom kabelinnføringen i innkapslingen.
Sikre F og N med buntebånd.
Strømnettkablene må holdes atskilt fra andre kabler for å unngå EMC-forstyrrelser.
Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre F og N med buntebånd.
Bokstav | Forklaring |
|---|---|
F | Fase |
N | Null |
PE | Vernejord |
Tilkobling til nett 230 V AC på kretskort
Kontroller slik at markeringen på kretskortet stemmer overens med kabelplasseringen på terminalen.
Koble til last 5 A og 10 A enheter
Maksstrøm
Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.
Hvis det er ett eller flere tilkoblingskort for å øke antallet lastutganger eller skape lastselektivitet, skal last tilkobles på tilleggskort og ikke på hovedkortet.
Nummer på kretskort | Forklaring |
|---|---|
P2:1 | Tilkobling for last 1+ |
P2:2 | Tilkobling for last 1 - |
P2:3 | Tilkobling for last 2+ |
P2:4 | Tilkobling for last 2 - |
Tilkobling av last 15–25 amperes enheter
For enheter med effektkort, som brukes til å håndtere de høyere strømstyrkene (15 ampere og over), skal last kobles til på tilleggskort.
Se dokumentasjonen for tilleggskortet for mer informasjon om tilkobling av last.
Advarsel
Last skal ikke kobles til hovedkortet hvis enheten er 15 eller 25 ampere, da det vil ødelegge hovedkortet ved idriftsetting. Hovedkort som ødelegges på denne måten, omfattes ikke av garantien.

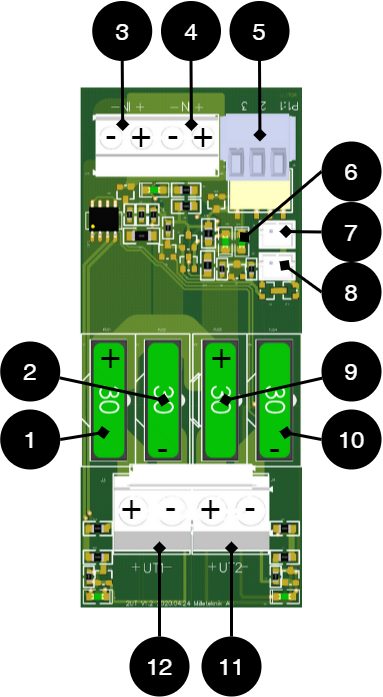

Effektkortet øker strømmen for enheter på 15 og 25 ampere.
Dip-switch 1-8
Kontakten på dip-switch har to posisjoner, PÅ og AV.
Dip-switch S1 | Forklaring |
|---|---|
1-4 | Adresseinnstilling for ekstern kommunikasjon. (RS-485). |
1-2 | Stiller inn tidsforsinkelse for alarm for nettsvikt. (I2C) |
3-4 | Ikke brukt. (I2C) |
5 | Stiller inn viftehastigheten. |
5-7 | Innstilling av batterikapasitet. |
8 | Tilbakestilling av programvare. |
Notat
NEO kan ikke kobles til kommunikasjon/UC.
Omstart for å bekrefte endringer i adresse, batteri- og alarminnstillinger mot overordnet system
Etter at DIP-switch er stilt inn for ulike parametere, må enhetens programvare startes på nytt. Det må gjøres for at de nye innstillingene skal legges inn og tre i kraft.
Viktig
Omstart med denne fremgangsmåten bryter ikke utspenningen.
Omstart av enhetsprogramvaren gjøres ved å skru Dip-switch 8: AV-PÅ-AV (PRO1)
Viktig
Omstart må utføres hver gang det gjøres en endring i enheten.
NEO kan ikke kobles til kommunikasjon/UC.
Innstilling av tidsinnstilt alarm for nettbrudd, Dip-switch 1-2.
Alarmen kan stilles inn i tidsintervaller på 0 sekunder, 15 minutter, en time eller fire timer.
Tid | Dip 1 | Dip 2 |
|---|---|---|
0 sekunder | AV | AV |
15 minutter | ON | AV |
60 minutter | AV | ON |
240 minutter | ON | ON |
Merknad om Dip-switch 3
I tidligere versjoner av hovedkortet var det mulig å bruke Dip-switch 3 for å kontrollere om enheten skulle alarmere for viftesvikt eller ikke.
Denne funksjonen er fjernet. Alarm for viftefeil gis over kommunikasjon.
Viftehastighet - innstilling, Dip-switch 5
Dip-Switch 5 stiller inn viftehastigheten. (Fra og med programvare V 4.27.)
Dip-5 | plassering | Temperaturgrense | Fordel | Ulempe |
|---|---|---|---|---|
AV | Normal modus (fabrikkinnstilling). | Høy hastighet over 30°C, gjenoppretter normal modus når temperaturen er 25°C. | Best for batterilevetid. | Høyere støy fra viften. |
ON | Kontormiljømodus. | Høy hastighet ved 35°C, gjenoppretter normal modus når temperaturen er 30°C. | Lavere støynivå. | Forkorter levetiden til batteriene. |
Innstilling av batterikapasitet, Dip-switch 5-7
Enheten leveres satt til den batterikapasiteten som produktet tåler mest, (største batterier). Hvis andre batterier skal installeres, må batterikapasitetsinnstillingen endres slik at alarmer og funksjoner kan fungere etter hensikten.
Innstilling av den nye batterikapasiteten gjøres ved å holde sabotasjebryteren inne mens Dip-switch 5-7 endres og enheten settes i drift.
Åpne enheten og la den fungere normalt.
Trykk på sabotasjebryteren på dørkarmen. Enheten er nå i skrivemodus for innstilling av batterikapasitet.
Still inn den tilkoblede batterikapasiteten på Dip-bryteren, i henhold til tabellen.
Slipp sabotasjebryteren i dørkarmen. Batterikapasiteten er nå lagret.
Batterier | Dip 5 | Dip 6 | Dip 7 |
|---|---|---|---|
7,2 Ah | AV | AV | AV |
14 Ah | ON | AV | AV |
20 Ah | AV | ON | AV |
28 Ah | ON | ON | AV |
45 Ah | AV | AV | ON |
60 Ah | ON | AV | ON |
90 Ah | AV | ON | ON |
120 Ah og over | ON | ON | ON |
Datagjenoppretting etter batteribytte, Dip-switch 8
For at systemet skal måle kapasiteten til nye batterier, må enheten fjerne tidligere batterikapasitet. Dip-switch 8 utfører en programvare-reset som blant annet tilbakestiller alarmer.
Viktig
Handlingen sletter minnet på kortet umiddelbart.
Dip-switch 8 må være slått: AV-PÅ-AV
Tilkobling PRO 1 med alarmkort i NEO
 |
Koble til last (PRO1) med effekttrinn på automatsikring
Last kobles til effektbryter og ikke til kretskort - se komponentoversikt.
For å takle økt effekt føres strøm via strømkort til automatsikringer. Derfor må lasten kobles til automatsikringer.
Obs
Maksimal strøm må ikke overskrides, se merkeskilt på apparatet.
Alarmkort for hovedkort
Alarmkortet er et valgfritt kort som brukes til å motta alarmer via relékobling. Uten relékort kan alarmer kun kommuniseres til undersentralen.
Alle releer må være i trukket tilstand. Sjekk at det er forbindelse mellom CO og NC. Still inn måleinstrumentet til kontinuitetsmåling og testavslutning. Dette skal da indikere kortslutning.
Alle releer er normalt aktivert og gir en alarm når en spenningsløs tilstand oppstår.
 |
Nei | Terminalnr | Relé er normalt aktivert. | Alarmtype eller forklaring |
|---|---|---|---|
1 | J12 | - | Tilkobling til hovedkort. |
2 | J14:1-3 | NC, COM, NO | Strømbruddsalarm. |
3 | J14:4-6 | NC, COM, NO | Alarm for: Sikringssvikt, sabotasjebryter*, laderfeil overspenning, laderfeil underspenning, cellefeil/batteri ikke tilkoblet, lav batterispenning ved nettbrudd og gammelt batteri*. |
4 | J14:7-9 | NC, COM, NO | Alarm for: Lav systemspenning. |
Via kommunikasjon på PRO1-kort: Alle alarmer og alarmer for: Viftefeil, overtemperatur, undertemperatur, kort gjenværende batteritid, overstrøm 100 % av minuttsnitt, overstrøm 80 % daglig snitt og overstrøm 175 % andre snitt. * Valgfritt på enheter som ikke er sertifisert. | |||
Alarm vises på dør / LED
Ved normal drift lyser LED-en grønt.
 |
Alarm som vises på dør / LED | Forklaring |
|---|---|
Lyser grønt | Normaldrift. |
Langsomme grønne blink | Ej tillgängligt för NEO. |
Hurtige grønne blink | Nätavbrottslarm. |
Lyser gult | Låg batterispänning. |
Langsomme gule blink | Åldrade batterier, (tillval). |
Hurtige gule blink | Bortkopplade batterier / batterikortslutning. |
Lyser rødt | Överspänning eller underspänning eller laddarfel. |
Langsomme røde blink | Låg systemspänning. |
Hurtige røde blink | Lastsäkring har löst ut / batterisäkring har löst ut. |
Svart / lyser ikke | Djupurladdningsskydd är aktiverat. (Enheten har stängt av.) |
Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladingsbeskyttelsen trådt i kraft.
Idriftsettelse – slik starter du enheten
Koble inn batterier.
Koble til / slå på sikringer.
Koble til last, alarm og ev andre forbindelser.
Skru nettkabelen inn i terminalen og fest terminalen til hovedkortet.
Slå på nettspenningen.
Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.
Det kan ta opptil 72 timer før batteriene er fulladet.
Kretskort - Tekniske data
Tekniske data, hovedkort: PRO 1
Info | Forklaring |
|---|---|
Kort navn | PRO 1 |
Produktbeskrivelse | Hovedkort i batteribackup med avanserte funksjoner og kommunikasjon med overlegne systemer. |
Eget forbruk, med relékort | Mindre enn 210 mA. 100 mA uten effekttrinn med alle releer på eksternt alarmkort trukket i normal posisjon. |
Byttetid fra nettspenning til batteridrift | Når batteriene er i hvilemodus: <5 mikrosekunder. Når batteriene er i ladesyklus: 0 (ingen). Batterier hviler i 20-dagers sykluser, hvoretter en ladesyklus tar over og lader batteriene i 72 t. Ved strømbrudd når batteriene er i hvilesyklus, slås batteriene på på <5 mikrosekunder. Hvis det oppstår et strømbrudd når batteriene er i en ladesyklus, er det ingen byttetid. |
Innkommende strømnett | 230 V AC -240 V AC, 47-63 Hz. |
Nettsikring | Se tabell: Sikringer. |
Indikasjon | LED på kretskort/skapdør |
Alarm
Alarm vises på indikatordioden foran på skapet.
Battericellefeil eller batteriet er ikke tilkoblet.
Defekt lader, lav spenning.
Defekt lader, høy spenning.
Lav systemspenning. Systemspenning under 24,0 V i nettdrift.
• Lav batterispenning, under 24,0 V DC ved strømnettfeil.
Lav batterispenning, under 24,0 V DC ved strømnettfeil.
Bryter for manipuleringsalarm.
Defekt sikring.
Gammelt batteri
Utvidende alarmfunksjoner kan oppnås via kommunikasjon eller med et alarmkort.
Info | Forklaring |
|---|---|
Alarm ved bytte av relé? | Ja, via relékort (valgfritt). |
Lastutganger, antall | 2 |
Spenning på lastutgang | 27,3V DC |
Spenningsgrense, øvre, på lastutgang | 27,9V DC |
Spenningsgrense, nedre, på lastutgang. Med batteridrift og frakoblet nettspenning. | 20V DC |
Prioriterte (alltid spenning) belastningsutganger | |
Maks belastning, per utgang | 10 A |
Maksimal belastning, totalt, (må ikke overskrides). | 10 A |
Lastutgang pluss (+) sikring | Ja |
Lastutgang minus (-) sikret | Lastutgang 1 = Ja Lastutgang 2 = Nei |
Sikringer på utgang | Se tabell: Sikringer. |
Lunte | Type |
|---|---|
15 A | T15A |
25 A | T25A |
Nettsikring på 24 V enheter opp til 15 A | T2.5AH250V. Keramikk. |
Nettsikring på 24 V enheter opp til 15 A | T4AH250V. Keramikk. |
Elektrisk beskyttelse | |
|---|---|
Dyputslippsbeskyttelse | Ja. 24 V enheter beskyttelse ved 20, +/- 0,5 V. |
Overspenningsvern | Ja |
Overtemperaturbeskyttelse | Ja |
Kortslutning beskyttet | Ja |
Nettaggregat
Nettaggregat - Tekniske data RSP-320-24
Sitter i: |
|---|
NEO 24V 15A FLX M |
Info | Forklaring |
|---|---|
Utspenning: | 27,3V |
Utflod | 0 A - 13,4 A |
Utspenning:, ripple | 150 mVp-p |
Overspenning | 27,6 V – 32,4 V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 1,2 Vp-p |
Virkningsgrad | 89 % |
Strømbegrensning | 105 % - 135 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | +/- 1,0 % |
Inngangsstrøm (230 V) | 2 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 230 V AC - 240 V AC |
Merkeeffekt | 321,6W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Nettaggregat - Tekniske data HRP-600-24
Sitter i: |
|---|
NEO 24V 25A FLX M |
Info | Forklaring |
|---|---|
Utspenning: | 27,3V |
Utflod | 0 A - 27 A |
Utspenning:, ripple | 150 mVp-p |
Overspenning | 30 V – 34,8 V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 1,2 Vp-p |
Virkningsgrad | 88 % |
Strømbegrensning | 105 % - 135 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | +/- 1,0 % |
Inngangsstrøm (230 V) | 3,6 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 230 V AC - 240 V AC |
Merkeeffekt | 648 W |
Temperaturspenn | -30°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Tekniske data vedlegg
Tekniske data - Tekniske data
Info | Forklaring |
|---|---|
Navn | FLX M |
beskyttelseklasse | IP 32 |
Mål | Høyde: 224 mm, bredde 438 mm, dybde 212 mm |
Høydeenheter | 5 HAN |
Montering | Vegg eller 19" stativ. |
Omgivelsestemperatur | +5 °C - +40 °C. For best mulig batterilevetid: +15 °C til +25 °C. |
Miljø | Miljøklasse 1, innendørs. 20 % ~ 90 % relativ fuktighet |
Materiale | Pulverlakkert stålplate. |
Farge | Svart |
Kabelinnføringer, antall | 4 |
Batterier som passer | 2 stk 12 V, 20 Ah. |
Vifte | Ja |
Batterier
Batterier følger ikke med
Batterier selges separat.
45 Ah, 12 V AGM batteri
Passer inn | Antall batterier |
|---|
Batteritype | V | Ah |
|---|---|---|
Vedlikeholdsfri AGM, blybatteri. | 12 V | 45 Ah |
Artikkelnummer | E-nummer | Arikkelnavn | Terminal | Mål. Høyde bredde dybde | Vekt per stk | Fabrikat |
|---|---|---|---|---|---|---|
MT113-12V45-01 | 5230546 | UPLUS 12V 45Ah 10+ Designlivsbatteri | M6 Bolt | 197x165x170 mm | 14,5 kg | UPLUS |
Reserver driftstimer - oversikt
Tabellen viser forventet backupdriftstid ved ulike belastninger på batteribackupen.
Viktig
Dette er en veiledning og alle tider er omtrentlige og kan avvike fra faktiske tider. Belastning, temperatur og andre faktorer spiller en rolle, og det er derfor den nøyaktige tiden ikke kan gis.
Gjelder nye batterier.
Strømstyrke og batterier varierer med konfigurasjon, sjekk om konfigurasjonen kan håndtere batterier og strømstyrke.
Middels strøm | 7,2 Ah | 14 Ah | 28 Ah | 45 Ah |
|---|---|---|---|---|
Laster | Reserver driftstid (ca), minutter | |||
0,5 A | 450 | 820 | 1650 | 2350 |
1 A | 260 | 485 | 970 | 1460 |
2 A | 150 | 280 | 560 | 920 |
4 A | 90 | 165 | 335 | 550 |
6 A | 67 | 125 | 245 | 405 |
8 A | 57 | 105 | 210 | 350 |
10 A | 44 | 80 | 160 | 270 |
12 A | 38 | 70 | 140 | 235 |
14 A | 33 | 60 | 120 | 200 |
16 A | 28 | 50 | 100 | 170 |
18 A | 25 | 45 | 89 | 150 |
20 A | 23 | 42 | 84 | 142 |
Middels strøm | 28 Ah | 42 Ah | 65 Ah | 70 Ah |
|---|---|---|---|---|
- | 4 batterier (14 Ah) | 6 batterier (14 Ah) | 4 batterier (20 Ah + 45 Ah) | 10 batterier (7 Ah) |
Laster | Reserver driftstid (ca), minutter | |||
0,5 A | 1650 | 2090 | 5574 | 3440 |
1 A | 970 | 865 | 3252 | 2118 |
2 A | 560 | 815 | 1770 | 1329 |
4 A | 335 | 490 | 930 | 864 |
6 A | 245 | 360 | 600 | 605 |
8 A | 210 | 310 | 426 | 544 |
10 A | 160 | 240 | 342 | 414 |
12 A | 140 | 210 | 270 | 363 |
14 A | 120 | 180 | 234 | 311 |
16 A | 100 | 150 | 204 | 286 |
18 A | 90 | 130 | 150 | 254 |
20 A | 84 | 126 | 138 | 241 |
Middels strøm | 90 Ah | 110 Ah | 135 Ah | 155 Ah |
|---|---|---|---|---|
- | 4 batterier (45 Ah) | 6 batterier (20 Ah + 45 Ah) | 6 batterier (45 Ah) | 8 batterier (20 Ah + 45 Ah) |
Laster | Reserver driftstid (ca), minutter | |||
0,5 A | 4705 | 5796 | 7056 | 8215 |
1 A | 2928 | 3582 | 4392 | 5070 |
2 A | 1836 | 2247 | 2754 | 3230 |
4 A | 1183 | 1438 | 1762 | 2018 |
6 A | 788 | 959 | 1175 | 1345 |
8 A | 748 | 861 | 1048 | 1150 |
10 A | 570 | 689 | 839 | 920 |
12 A | 499 | 603 | 699 | 765 |
14 A | 427 | 516 | 629 | 655 |
16 A | 404 | 499 | 592 | 590 |
18 A | 359 | 444 | 526 | 520 |
20 A | 340 | 420 | 498 | 495 |
Middels strøm | 180 Ah | 200 Ah | 225 Ah |
|---|---|---|---|
- | 8 batterier (45 Ah) | 10 batterier (20 Ah + 45 Ah) | 10 batterier (45 Ah) |
Laster | Reserver driftstid (ca), minutter | ||
0,5 A | 9408 | 12972 | 11760 |
1 A | 5856 | 7872 | 7320 |
2 A | 3672 | 4548 | 4590 |
4 A | 2365 | 2670 | 2945 |
6 A | 1577 | 1780 | 1960 |
8 A | 1500 | 1558 | 1800 |
10 A | 1140 | 1246 | 1410 |
12 A | 950 | 1038 | 1200 |
14 A | 855 | 890 | 1055 |
16 A | 810 | 902 | 995 |
18 A | 715 | 802 | 885 |
20 A | 680 | 722 | 840 |
Med forbehold om skrivefeil.
Regelverk og sertifiseringer
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU EN 62368-1 |
CE: | CE-direktivet ifølge: 765/2008 |
Utslipp: | EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001 |
Immunity: | EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50 130-4:2011 Edition 2, EN50131-6 |
Emission | EN55032 (CISPR32) Class B |
Miljø | REACH Regulation: Directive 1907/2006, WEEE Regulation: Directive 20021961E, RoHS Regulation: Directive 2015/863 |
Adresse og kontaktinformasjon
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
+46 31 340 02 30 |
www.milleteknik.se |
