Om NEO

NEO används normalt i säkerhetsanläggningar där kraven är högre gällande fler funktioner, larmfunktioner, längre reservdrifttider eller när batteribackupen skall hantera högre belastningar.

Om översättning av detta dokument

Bruksanvisning i originalspråk på Svenska. Andra språk är maskinöversatta och ej granskade, fel kan förekomma.

Steg för installation och driftsättning

Enheten skall installeras och driftsättas i följande ordning:

  1. Montering av enheten.

  2. Inkoppling av batterier.

  3. Inkoppling av last.

  4. Inkoppling av kommunikation eller till externt larm. Krävs inte kommunikation / externt larm eller om enheten inte kan kommunicera - hoppa över detta steg.

  5. Inkoppling av elnät.

  6. Driftsättning

Observera

När elnät är anslutet driftsätts enheten. Anslut därför elänät sist för att undvika fel på annan utrustning som ansluts på last eller över kommunikation. Enheten registerar inte heller batterier om dessa kopplas in efter det att elnätet har kopplats in.

Skjut fast konsoler

Enheten kan monteras i 19” rack eller på vägg. Medföljande konsoler kan fästas på två sätt: Vid montering på vägg skall konsolerna sitta bakåt, mot vägg. Vid montering i 19” rack skall konsolens sitta i framkant på enheten.

Figur 1. FLX L - montera konsoler
FLX L - montera konsoler

Vänster konsol: vänd mot framsidan för montering i 19" rack.

Höger konsol vända mot baksidan för montering på vägg.

Nr

Förklaring

1

Börja med att sätta fast den översta konsolen.

2

Sätt fast den undre konsolen.



Viktigt

Lämna 100 mm fritt kring luftgaller.

Komponentöversikt

Komponentöversikt NEO FLX L

RCO_FLX_L_komponetoeversikt_utan_batteribox.pdf
Tabell 1. Komponentöversikt

Bokstav

Förklaring

A

Konsol, vändbar för montering i vägg eller 19" rack.

B

Tillval: Sabotagekontakt

C

Skåp i pulverlackad plåt.

D

Plats för tillvalskort

E

Nätaggregat, sitter på baksidan i vissa konfigurationer.

F

Kabelgenomföringar.

G

Moderkort.

H

Låsbar dörr.

I

Plats för batterier.



Batterier - placering och inkoppling

Placering av batterier


Nr

Förklaring

1

Skjut in batteri bakom sabotagekontakt i batteribackup (I).

2

Skjut in batteri i batteribackup (I).

Nr

Förklaring

1

Skjut den första batteriet. Sitter det en sabotagekontakt här skall batteriet skjutas in bakom sabotagekontakten.

2

Skjut in det andra batteriet.

Inkoppling av batterier

Figur 2. Moderkort kan skilja sig beroende på konfiguration men inkoppling av batterier sker på samma sätt.
Moderkort kan skilja sig beroende på konfiguration men inkoppling av batterier sker på samma sätt.

Notera att kort (4) skiljer sig från olika konfigurationer.



Nr

Förklaring

1

+ och - batterikabel från batterisäkring.

2

Batterisäkring. Placering och utseende kan variera med konfiguration.

3

+ och - batterikabel från moderkort/effektkort.

4

Moderkort och effektkort, varierar med konfiguration.

5

Batterikablar från moderkortet/effektkort.

6

Anslutning för inkoppling av batteribox.

Schema - Inkoppling av batterier, 24 V

Batterikablage är monterat på moderkortet vid leverans. Bilder nedan visar endast hur kablage skall kopplas.

  1. Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan.

  2. Anslut batterikablaget till batteriet. Röd kabel på plus och svart kabel på minus.

  • Bryt, om möjligt, nätspänning vid inkoppling och batteribyte.

Figur 3. Kopplingsschema för batterier i batteribackup
Kopplingsschema för batterier i batteribackup

Anslut batterikablage på rätt poler. Vid felkoppling kan utrustning skadas.



Moderkort - beskrivning

Moderkort styr enheten, fördelar effekt och kommunicerar med andra system. Se tekniska data för mer information.

Figur 4. PRO1
PRO1


Tabell 2. Kretskortsöversikt, förklaring

Nr

På kretskort

Förklaring

1

PGM1

Port för firmware-uppdatering.

2

J12

Anslutning indikeringsdiod.

3

J5

Terminering vid bygel, (vid över 120 Ω, RS-485).

4

J9

Effektkortsanslutning.

5

P2:5-13

Anslutning kommunikation.

6

F3

Säkring, last 2 +. (5A och 10 A enheter.)

7

P2:1-4

Lastutgångar enbart för 5 A och 10 A enheter.

8

F2

Säkring, last 1 -. (5A och 10 A enheter.)

9

F1

Säkring, last 1+. (5A och 10 A enheter.)

10

J2

Anslutning till fläkt.

11

J11

Anslutning sabotagekontakt.

12

J7

Anslutning sabotagekontakt från batteribox.

13

JU2

Ingång från externt säkringskort, NO.

14

J15

Ingång från externt säkringskort, NC.

15

J13

Anslutning till externt larm. Tillvalskort.

16

F6

Se säkringar.

17

P1:1-3

Inkommande elnät, (230 V). L, N, PE.

18

J16

Anslutning effektmotstånd.

19

J4

Anslutning effektmotstånd.

20

D-sub

Anslutning tillvalskort via D-sub.

21

F4

Säkring till batteri.

22

J8

Anslutning till relä/kommunikationskort.

23

S1

Dip-switch 1-8



Säkringar

Säkring

Typ

Förklaring

F1

Se tabell: säkringar

Säkring, last 1 plus +.

F2

Säkring, last 1 minus -.

F3

Säkring, last 2 plus +.

F4

Säkring till batteri.

F6

Säkring elnät.

Varning för byte av säkringar (A)

Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.

Tabell 3. Säkringar

Säkring

Typ

15 A

T15A

25 A

T25A

Elnätssäkring på 24 V enheter upp till 15 A

T2,5AH250V. Keramisk.

Elnätssäkring på 24 v enheter över till 15 A

T4AH250V. Keramisk.



Elnätsanslutning

Anslut elnät till moderkort med plint

För elnätskablage genom kabelgenomföringen på skåpet.

Säkra F och N med buntband.

Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.

Figur 5. Anslut elnät på moderkort
Anslut elnät på moderkort

Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.



Tabell 4. Anslutningar elnät

Bokstav

Förklaring

F

Fas

N

Noll

PE

Skyddsjord



Anslutning elnät 230 V AC på kretskort

Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på plinten.

Anslut last 5 A och 10 A enheter

Maxström

Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.

Sitter ett eller flera anslutningskort för att utöka antalet lastutgångar eller skapa lastselektivitet skall last anslutas där och inte på huvudkortet.

Tabell 5. Lastanslutningar 5 A och 10 A enheter.

Nummer på kretskort

Förklaring

P2:1

Anslutning för last 1 +

P2:2

Anslutning för last 1 -

P2:3

Anslutning för last 2 +

P2:4

Anslutning för last 2 -



Anslutning av last 15 A - 25 A enheter

För enheter med effektkort, vilket finns för att hantera de högre strömmarna ( 15 ampere och över) skall last anslutas på tillvalskort.

Se dokumentation för tillvalskort för att ansluta last.

Varning

Last får inte kopplas på moderkortet om enheten är en 15 A eller 25 A, då det förstörs vid driftsättning. Moderkort som förstörs på detta sätt omfattas inte av garanti.

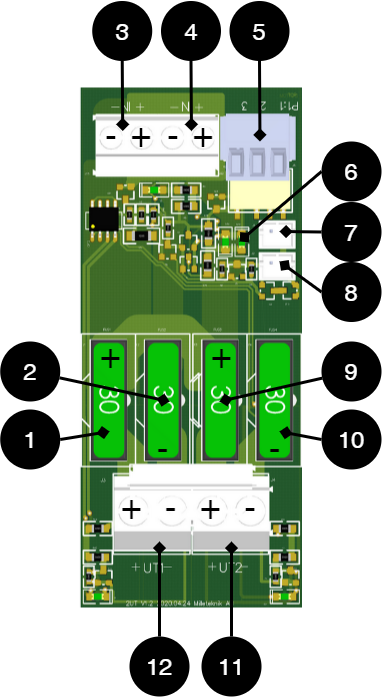

Figur 6. Effektkort
Effektkort

Effektkortet ökar strömmen för enheter 15 A och 25 A.



Dip-switch 1-8

Kontakten på dip-switchen har två läge, ON och OFF.

Dip-switch S1

Förklaring

1-4

Adressinställning för extern kommunikation. (RS-485).

1-2

Ställer tidsfördröjning för larm för nätbortfall. (I2C)

3-4

Används ej. (I2C)

5

Ställer fläktens hastighet.

5-7

Inställning av batterikapacitet.

8

Mjukvaru-reset.

Notera

Omstart för att bekräfta ändringar i adress, batteri- och larminställningar mot överordnat system

Efter det att dip-switch har ställts för olika parametrar behöver enhetens mjukvara startas om. Detta för att de nya inställningarna skall läsas in och träda i kraft.

Viktigt

Omstart enligt denna procedur bryter ej utspänningen.

Omstart av enhetens mjukvara görs genom att slå Dip-switch 8: OFF-ON-OFF (PRO1)

Viktigt

Omstart måste göras varje gång en ändring görs i enheten.

Inställning tidsinställt nätavbrottslarm, Dip-switch 1-2.

Larmet kan ställas i tidsintervall 0 sekunder, 15 minuter, en timma eller fyra timmar.

Tid

Dip 1

Dip 2

0 sekunder

OFF

OFF

15 minuter

ON

OFF

60 minuter

OFF

ON

240 minuter

ON

ON

Notering om Dip-switch 3

I tidigare versioner av moderkortet gick det att med Dip-switch 3 styra om enheten skulle larma för fläktfel eller inte.

Denna funktion är borttagen. Larm för fläktfel ges över kommunikation.

Fläktens hastighet - inställning, Dip-switch 5

Dip-Switch 5 ställer fläktens hastighet. (Från och med mjukvara V 4.27.)

Tabell 6. Fläktens hastighet - dip 5

Dip-5

Läge

Temperaturgräns

Fördel

Nackdel

OFF

Normalläge (fabriksinställning).

Högvarv över 30°C, återställer normalläge när temperaturen är 25°C.

Bäst för batteriers livslängd.

Högre ljud från fläkten.

ON

Kontorsmiljöläge.

Högvarv vid 35°C, återställer normalläge när temperaturen är 30°C.

Lägre ljudnivå.

Förkortar livslängd på batterierna.



Inställning av batterikapacitet, Dip-switch 5-7

Enheten kommer inställd för den batterikapacitet som produkten som mest klarar av, (störst batterier). Skall andra batterier installeras behöver inställningen av batterikapacitet ändras så att larm och funktioner kan fungerar som avsett.

  • Inställning av ny batterikapacitet görs genom att hålla sabotagekontakten intryckt samtidigt som Dip-switch 5-7 ändras och enheten är driftsatt.

  1. Öppna enheten och låt den vara normalt driftsatt.

  2. Tryck in sabotagekontakten på dörrkarmen. Enheten är nu i skrivläge för inställning av batterikapacitet.

  3. Gör inställning av ansluten batterikapacitet på Dip-switch, enligt tabell.

  4. Släpp sabotagekontakten i dörrkarm. Batterikapacitet är nu lagrad.

Tabell 7. Matris för inställning av batterikapacitet

Batterier

Dip 5

Dip 6

Dip 7

7,2 Ah

OFF

OFF

OFF

14 Ah

ON

OFF

OFF

20 Ah

OFF

ON

OFF

28 Ah

ON

ON

OFF

45 Ah

OFF

OFF

ON

60 Ah

ON

OFF

ON

90 Ah

OFF

ON

ON

120 Ah och över

ON

ON

ON



Återställning av data efter batteribyte, Dip-switch 8

För att systemet skall mäta in nya batteriers kapacitet behöver enheten rensa tidigare batterikapacitet. Dip-switch 8 gör en mjukvaru-reset som bland annat nollställer larm.

Viktigt

Åtgärden rensar minnet på kortet direkt.

  • Dip-switch 8 skall slås: OFF-ON-OFF

Inkoppling PRO 1 med larmkort i NEO


Anslut last (PRO1) med effektsteg på automatsäkring

Last ansluts på automatsäkring och ej på kretskort - se komponentöversikt.

För att klara ökad effekt sker matning via effektkort till automatsäkringar. Därför skall last anslutas på automatsäkringar.

Observera

Maxström får ej överskridas, se märkskylt på enheten.

Larmkort för moderkort

Larmkortet är ett tillvalskort som används för att få larm via reläväxling. Utan reläkort kan larm enbart fås kommunikation till undercentral.

  • Samtliga reläer skall vara i draget tillstånd. Kontrollera att slutning finns mellan CO och NC. Sätt mätinstrumentet på kontinuitetsmätning och testa slutning. Denna skall då indikera kortslutning.

  • Alla reläer är normalt spänningssatta och ger larm när spänningslöst läge inträffar.


Nr

Plint nr

Relä är normalt spänningssatt.

Larmtyp eller förklaring

1

J12

-

Anslutning till moderkort.

2

J14:1-3

NC, COM, NO

Nätavbrottslarm.

3

J14:4-6

NC, COM, NO

Larm för: Säkringsfel, sabotagebrytare*, laddarfel överspänning, laddarfel underspänning, cellfel/ej anslutet batteri, låg batterispänning vid nätavbrott samt åldrat batteri*.

4

J14:7-9

NC, COM, NO

Larm för: Låg systemspänning.

Via kommunikation på PRO1-kort: Samtliga larm och larm för: Fläktfel, övertemperatur, undertemperatur, kort batteritid kvar, överström 100% av minutmedelvärde, överström 80% dygnsmedelvärde samt överström 175% sekundmedelvärde.

* Tillval på enheter som ej är certifierade.

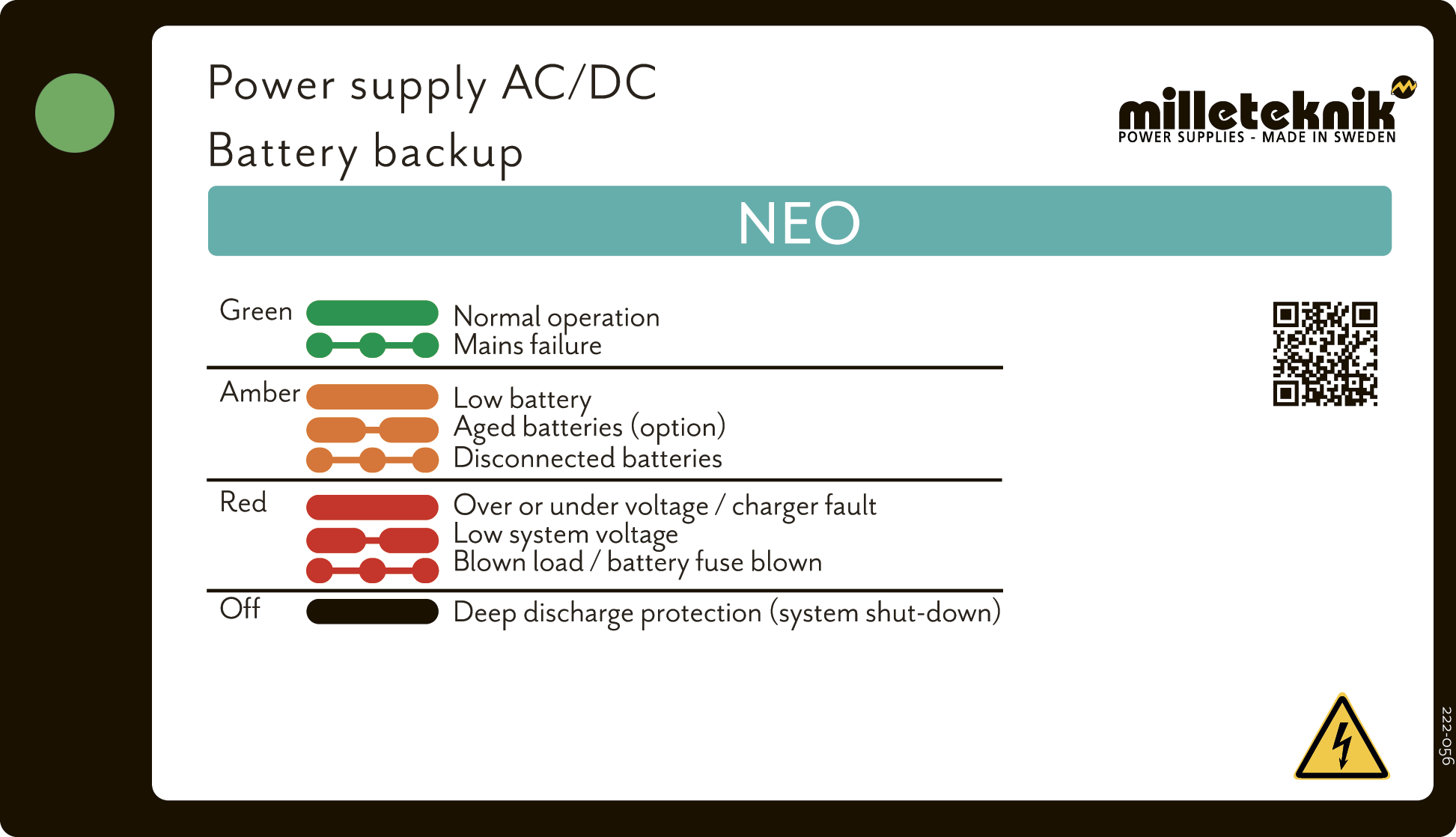

Larm som visas på skåplucka / indikeringsdiod

I normalläge visar indikeringsdioden ett fast grönt sken.

222-056.psd

Indikeringsdioden visar

Förklaring

Fast grönt sken

Normaldrift.

Långsamma gröna blink

Ej tillgängligt för NEO.

Snabba gröna blink

Nätavbrottslarm.

Fast gult sken

Låg batterispänning.

Långsamma gula blink

Åldrade batterier, (tillval).

Snabba gula blink

Bortkopplade batterier / batterikortslutning.

Fast rött sken

Överspänning eller underspänning eller laddarfel.

Långsamma röda blink

Låg systemspänning.

Snabba röda blink

Lastsäkring har löst ut / batterisäkring har löst ut.

Svart / släckt

Djupurladdningsskydd är aktiverat. (Enheten har stängt av.)

Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.

Driftsättning - hur enheten skall startas

  1. Koppla in batterier.

  2. Anslut / slå till säkringar.

  3. Koppla in last, larm och ev. andra anslutningar.

  4. Skruva fast elnätkabel i plint och sätt fast plint på moderkort.

  5. Slå till nätspänning.

Enheten fungerar normalt då indikeringsdiod på skåpluckans utsida lyser med fast grönt sken. Se frontpanel / skåplucka, för övriga statusindikationer.

Det kan ta upp till 72 timmar innan batterier är fullt laddade.

Kretskort - Tekniska data

Tekniska data, moderkort: PRO 1

Info

Förklaring

Kortnamn

PRO 1

Produktbeskrivning

Huvudkort i batteribackup med avancerade funktioner och kommunikation mot överordnande system.

Egenförbrukning, med reläkort

Mindre än 210 mA. 100 mA utan effektsteg med alla reläer på externt larmkort dragna i normalläge.

Omkopplingstid från nätspänning till batteridrift

När batterier är i vilocykel: <5 mikrosekunder. När batterier är i laddningscykel: 0 (ingen). Batterier vilar i 20 dygns cykler varefter en laddningscykel tar vid och laddar batterierna i 72 h. Sker nätavbrott när batterier är i vilocykel kopplas batterier in på <5 mikrosekunder. Sker nätavbrott när batterier är i laddningscykel existerar ingen omkopplingstid.

Inkommande elnät

230 V AC -240 V AC, 47-63 Hz.

Säkring på elnät

Se tabell: Säkringar.

Indikering

lysdiod på kretskort/skåpslucka

Larm

Larm som visas på indikeringsdiod på skåpets framsida.

  • Cellfel i batteri eller ej anslutet batteri.

  • Laddarfel, underspänning.

  • Laddarfel, överspänning.

  • Låg systemspänning, systemspänning under 24,0 V i nätdrift.

  • Låg batterispänning, under 24,0 V DC vid nätavbrott.

  • Nätavbrottslarm.

  • Sabotagebrytare.

  • Säkringsfel.

  • Åldrat batteri

Utökande larmfunktioner går att få över kommunikation eller med larmkort.

Tabell 8. Utgångar

Info

Förklaring

Larm på växlande relä?

Ja, via reläkort (tillval).

Lastutgångar, antal

2

Spänning på lastutgång

27,3 V DC

Spänningsgräns, övre, på lastutgång

27,9 V DC

Spänningsgräns, nedre, på lastutgång. Vid batteridrift och bortkopplad nätspänning.

20 V DC

Prioriterade (alltid spänning) lastutgångar

Maxlast, per utgång

10 A

Maxlast, totalt, (får ej överstigas).

10 A

Lastutgång plus (+) avsäkrad

Ja

Lastutgång minus (-) avsäkrad

Lastutgång 1 = Ja

Lastutgång 2 = Nej

Säkringar på utgång

Se tabell: Säkringar.



Tabell 9. Säkringar

Säkring

Typ

15 A

T15A

25 A

T25A

Elnätssäkring på 24 V enheter upp till 15 A

T2,5AH250V. Keramisk.

Elnätssäkring på 24 v enheter över till 15 A

T4AH250V. Keramisk.



Tabell 10. Skydd

Elektriska skydd

Djupurladdningsskydd

Ja. 24 V enheter skydd vid 20, +/- 0,5 V.

Överspänningsskydd

Ja

Övertemperatursskydd

Ja

Kortslutningsskyddad

Ja



Nätaggregat

Nätaggregat - Tekniska Data RSP-320-24

Sitter i:

NEO 24V 15A FLX L

Info

Förklaring

Utspänning

27,3 V

Utström

0 A - 13,4 A

Utspänning, ripple

150 mVp-p

Överspänning

27,6 V - 32,4 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 1,2 Vp-p

Verkningsgrad

89 %

Strömbegränsning

105 % - 135 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

+/- 1,0 %

Ingångsström (230 V)

2 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC - 240 V AC

Märkeffekt

321,6 W

Temperaturområde

-30°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Nätaggregat - Tekniska Data HRP-600-24

Sitter i:

NEO 24V 25A FLX L

Info

Förklaring

Utspänning

27,3 V

Utström

0 A - 27 A

Utspänning, ripple

150 mVp-p

Överspänning

30 V - 34,8 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 1,2 Vp-p

Verkningsgrad

88 %

Strömbegränsning

105 % - 135 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

+/- 1,0 %

Ingångsström (230 V)

3,6 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC - 240 V AC

Märkeffekt

648 W

Temperaturområde

-30°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Tekniska data kapsling

Kapslingar - Tekniska Data FLX L

Info

Förklaring

Namn

FLX L

Kapslingsklass

IP 32

Mått

Höjd: 444 mm, bred 438 mm, djup 212 mm

Höjdenheter

10 HE

Montering

Vägg eller 19" rack

Omgivningstemperatur

+5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C.

Omgivning

Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet

Material

Pulverlackerad plåt

Färg

Svart

Kabelgenomföringar, antal

4

Batterier som får plats

2 stycken 12 V, 45 Ah.

Fläkt

Ja

Batterier

Batterier ingår ej

Batterier säljs separat.

45 Ah, 12 V AGM-batteri

Passar i

Antal batterier

NE0 24V 15A FLX L

2

NE0 24V2 5A FLX L

2

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

45 Ah

Tabell 11. 10+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT113-12V45-01

5230546

UPLUS 12V 45Ah 10+ Design life batteri

M6 Bult

197x165x170 mm

14,5 kg

UPLUS



Reservdrifttider - översikt

Tabellen visar beräknad och förväntad reservdrifttid vid olika belastningar på batteribackupen.

Viktigt

Detta är en vägledning och alla tider är ungefärliga och kan avvika från faktiskt tider. Last, temperatur och andra faktorer spelar in varför exakt tid ej kan lämnas.

Gäller nya batterier.

Strömstyrka och batterier varierar med konfiguration, kontrollera om konfigurationen klarar batterier och strömstyrka.

Tabell 12. Reservdrifttider 24 V enheter - utan batteribox

Medelström

7,2 Ah

14 Ah

28 Ah

45 Ah

Belastning

Reservdrifttid (ca), minuter

0,5 A

450

820

1650

2350

1 A

260

485

970

1460

2 A

150

280

560

920

4 A

90

165

335

550

6 A

67

125

245

405

8 A

57

105

210

350

10 A

44

80

160

270

12 A

38

70

140

235

14 A

33

60

120

200

16 A

28

50

100

170

18 A

25

45

89

150

20 A

23

42

84

142



Tabell 13. Reservdrifttider 24 V enheter - med batteribox, 28 Ah - 70 Ah

Medelström

28 Ah

42 Ah

65 Ah

70 Ah

-

4 batterier

(14 Ah)

6 batterier

(14 Ah)

4 batterier

(20Ah + 45 Ah)

10 batterier

(7 Ah)

Belastning

Reservdrifttid (ca), minuter

0,5 A

1650

2090

5574

3440

1 A

970

865

3252

2118

2 A

560

815

1770

1329

4 A

335

490

930

864

6 A

245

360

600

605

8 A

210

310

426

544

10 A

160

240

342

414

12 A

140

210

270

363

14 A

120

180

234

311

16 A

100

150

204

286

18 A

90

130

150

254

20 A

84

126

138

241



Tabell 14. Reservdrifttider 24 V enheter - med batteribox, 90 Ah - 155 Ah

Medelström

90 Ah

110 Ah

135 Ah

155 Ah

-

4 batterier

(45 Ah)

6 batterier

(20 Ah + 45 Ah)

6 batterier

(45 Ah)

8 batterier

(20 Ah + 45 Ah)

Belastning

Reservdrifttid (ca), minuter

0,5 A

4705

5796

7056

8215

1 A

2928

3582

4392

5070

2 A

1836

2247

2754

3230

4 A

1183

1438

1762

2018

6 A

788

959

1175

1345

8 A

748

861

1048

1150

10 A

570

689

839

920

12 A

499

603

699

765

14 A

427

516

629

655

16 A

404

499

592

590

18 A

359

444

526

520

20 A

340

420

498

495



Tabell 15. Reservdrifttider 24 V enheter - med batteribox, 180 Ah - 225 Ah

Medelström

180 Ah

200 Ah

225 Ah

-

8 batterier

(45 Ah)

10 batterier

(20 Ah + 45 Ah)

10 batterier

(45 Ah)

Belastning

Reservdrifttid (ca), minuter

0,5 A

9408

12972

11760

1 A

5856

7872

7320

2 A

3672

4548

4590

4 A

2365

2670

2945

6 A

1577

1780

1960

8 A

1500

1558

1800

10 A

1140

1246

1410

12 A

950

1038

1200

14 A

855

890

1055

16 A

810

902

995

18 A

715

802

885

20 A

680

722

840



Med reservation för felskrivningar.

Regelverk och certifieringar

Krav som produkten uppfyller

EMC:

EMC Direktivet 2014/30EU

El:

Lågspänningsdirektivet: 2014/35/EU

EN 62368-1

CE:

CE direktivet enligt:765/2008

Emission:

EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001

Immunity:

EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11

SS-EN 50 130-4:2011 Edition 2, EN50131-6

Emission

EN55032 (CISPR32) Class B

Miljö

REACH Regulation: Directive 1907/2006, WEEE Regulation: Directive 20021961E, RoHS Regulation: Directive 2015/863

soptunna_atervinning.ai

Adress och kontaktuppgifter

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

031-340 02 30

www.milleteknik.se
