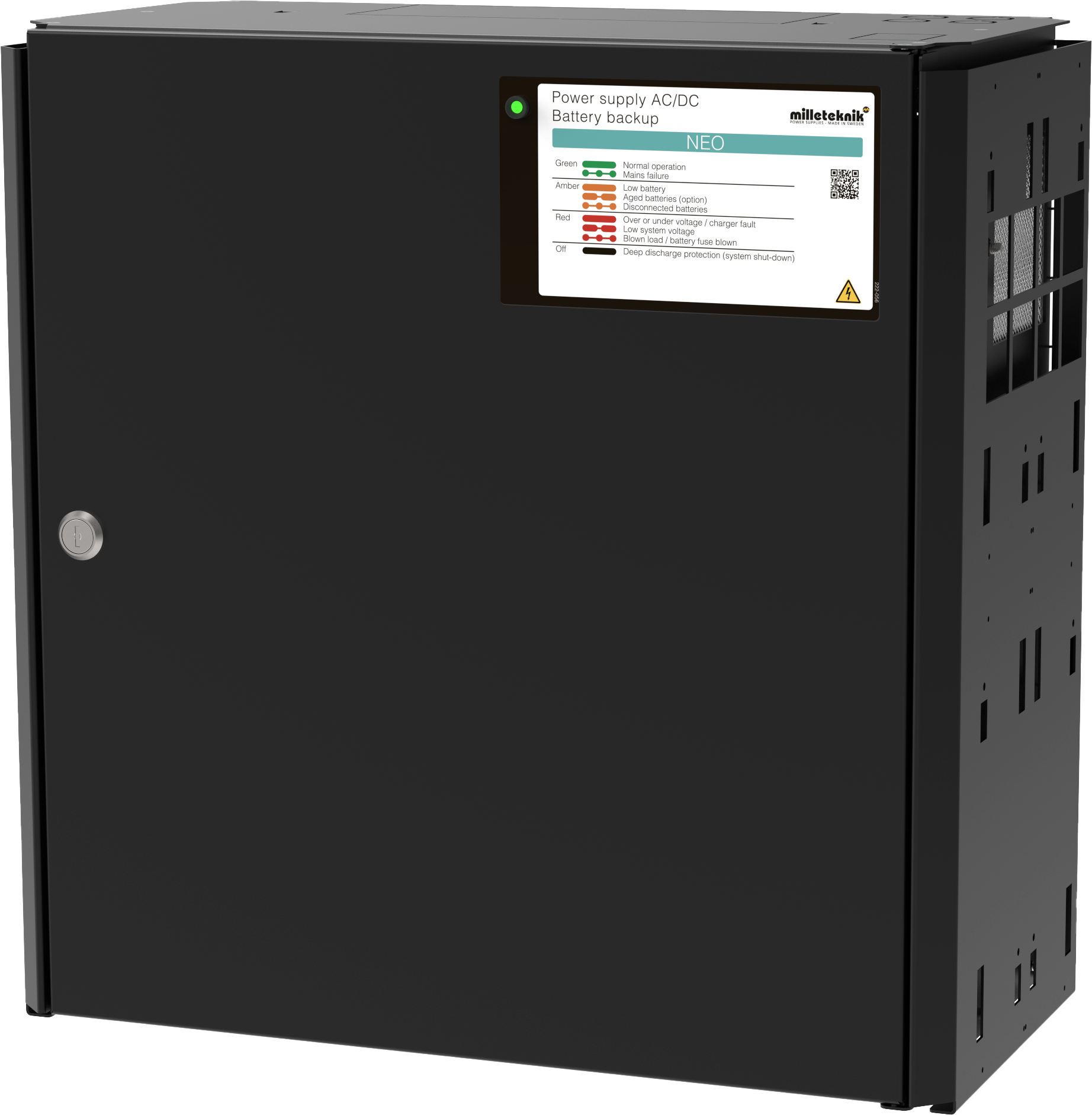

Om NEO

NEO brukes normalt i sikkerhetsanlegg hvor det stilles høyere krav til flere funksjoner, alarmfunksjoner, lengre backupdriftstid eller når batteribackupen må håndtere høyere belastning.

Om oversettelse av dette dokumentet

Brukerhåndbok på originalspråket på svensk. Andre språk er maskinoversatt og ikke gjennomgått, feil kan oppstå.

Trinn for installasjon og igangkjøring

Enheten må installeres og settes i drift i følgende rekkefølge:

  1. Montering av enheten.

  2. Koble til batterier.

  3. Tilkobling av last.

  4. Tilkobling av kommunikasjon eller til ekstern alarm. Hvis kommunikasjon / ekstern alarm ikke er nødvendig, eller hvis enheten ikke kan kommunisere - hopp over dette trinnet.

  5. Tilkobling til strømnettet.

  6. Igangkjøring

Obs

Når strømnettet er tilkoblet, settes enheten i drift. Koble derfor til strømnettet sist for å unngå feil på annet utstyr koblet til lasten eller overkommunikasjon. Apparatet registrerer heller ikke batterier dersom disse kobles til etter at strømnettet er koblet til.

Skyv fast konsoller

Enheten kan monteres i 19" rack eller på vegg. Medfølgende braketter kan festes på to måter: Ved montering på vegg skal brakettene plasseres i bakkant mot veggen. Ved montering i 19" rack skal brakettene plasseres i forkant på enheten.

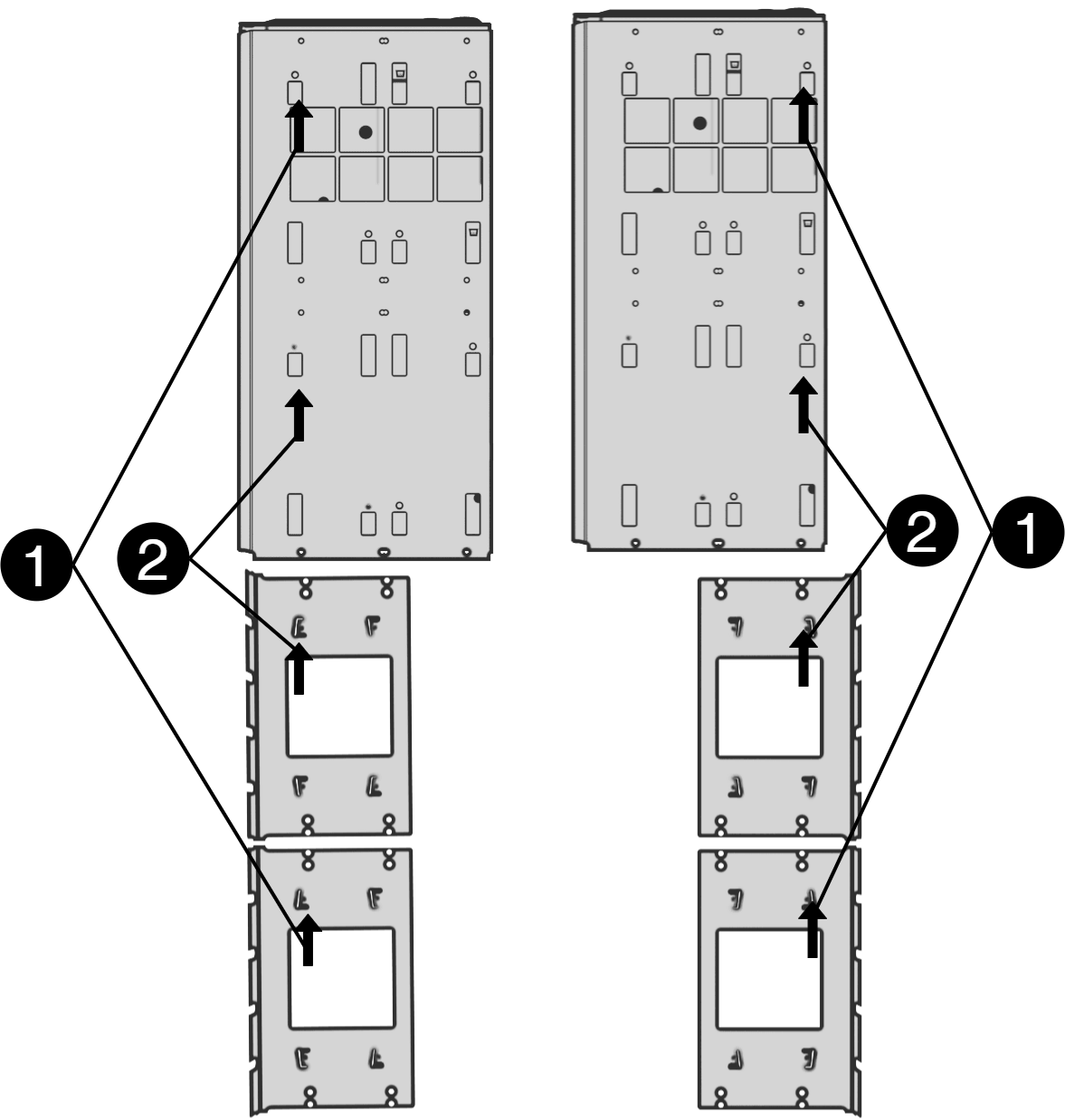

Figur 1. Montere braketter på innkapsling
Montere braketter på innkapsling

Venstre konsoll: vendt mot forsiden for montering i 19" rack.

Høyre konsoll vender mot baksiden for montering på vegg.

Nr

Forklaring

1

Start med å feste den øvre braketten.

2

Fest deretter den nedre braketten



Viktig

La det være en klaring på 100 mm rundt luftgitter.

Komponentoversikt

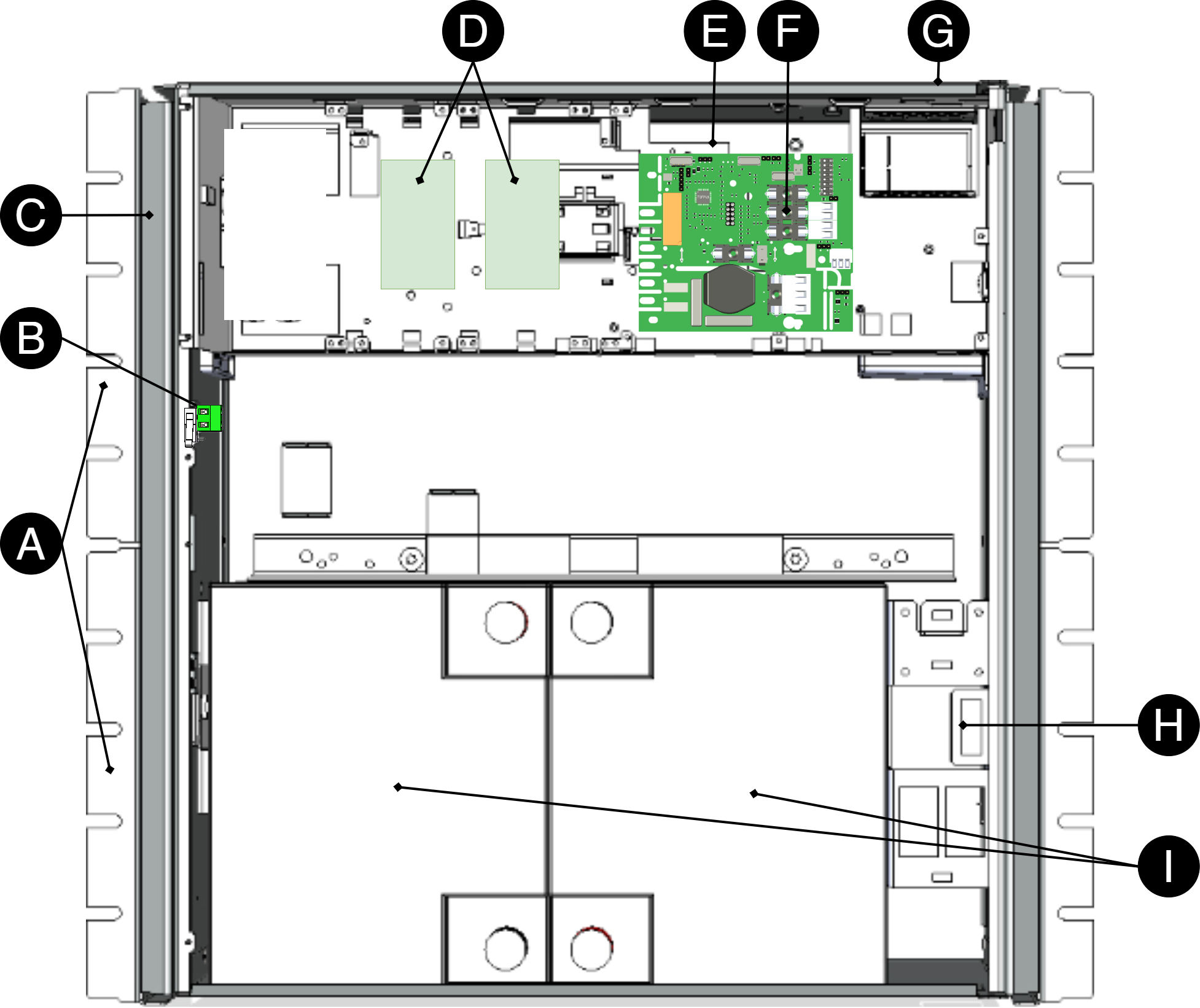

Komponentoversikt NEO FLX L

RCO_FLX_L_komponetoeversikt_utan_batteribox.pdf
Tabell 1. Komponentoversikt

Bokstav

Forklaring

A

Braketter for montering på vegg eller i 19" rack.

B

Valgfritt: Manipuleringsalarm.

C

Innkapsling i pulverlakkert metall.

D

Plass til valgfrie kort

E

Nettaggregat, plassering og type varierer avhengig av konfigurasjon.

F

Kabelinnføringer.

G

Hovedkort.

H

Dør med lås.

I

Plass til batterier.

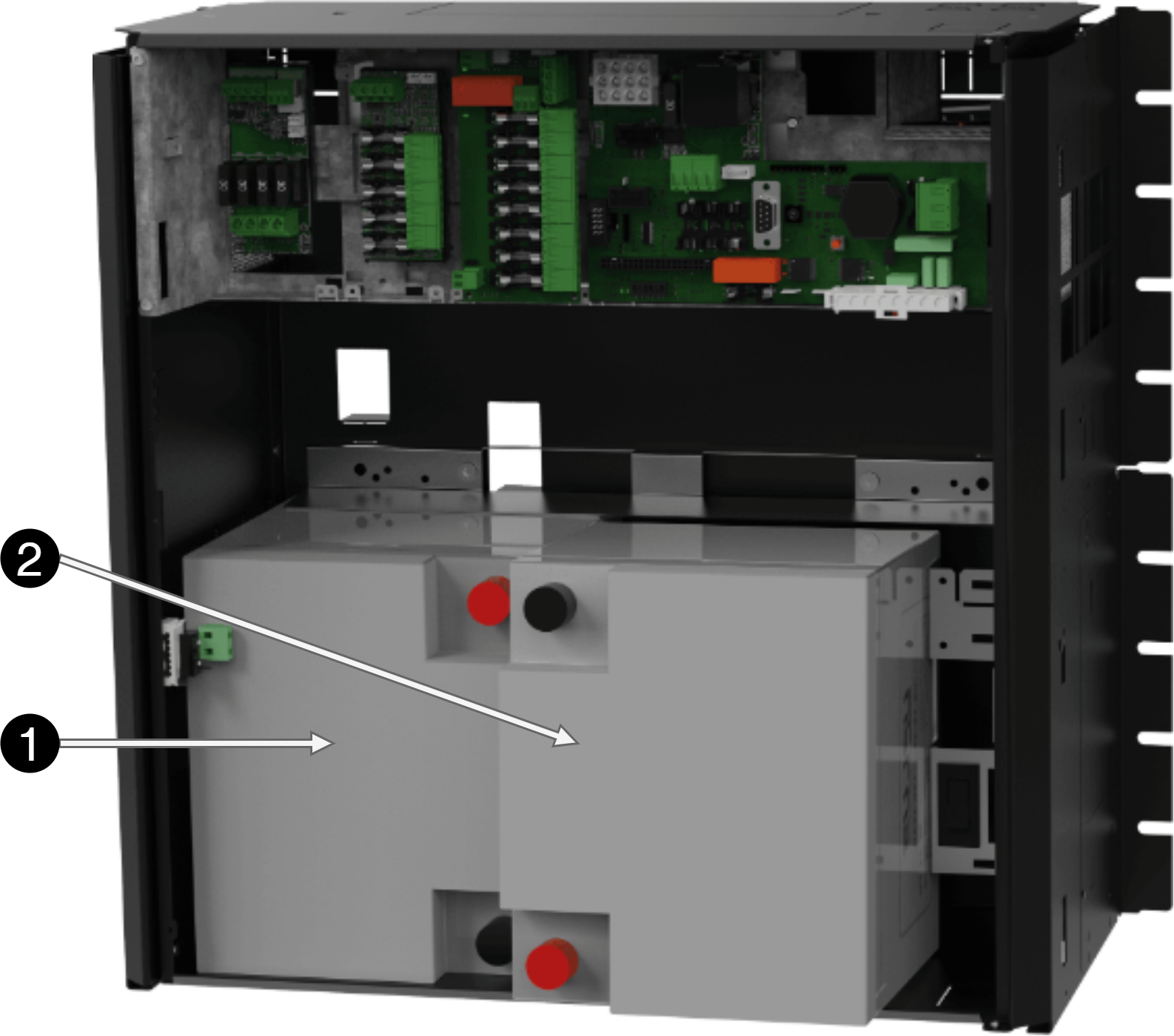

Batterier – sette i og koble til

Batterier – sette i og koble til


Nr.

Forklaring

1

Skyv inn batteri bak manipuleringsalarm i batteri-backup (I).

2

Skyv inn batteri i batteri-backupen (I).

Nr.

Forklaring

1

Skyv inn det første batteriet. Dersom det er en manipuleringsalarm her, skyves batteriet inn bak manipuleringsalarmen.

2

Skyv inn det andre batteriet.

Koble til batterier

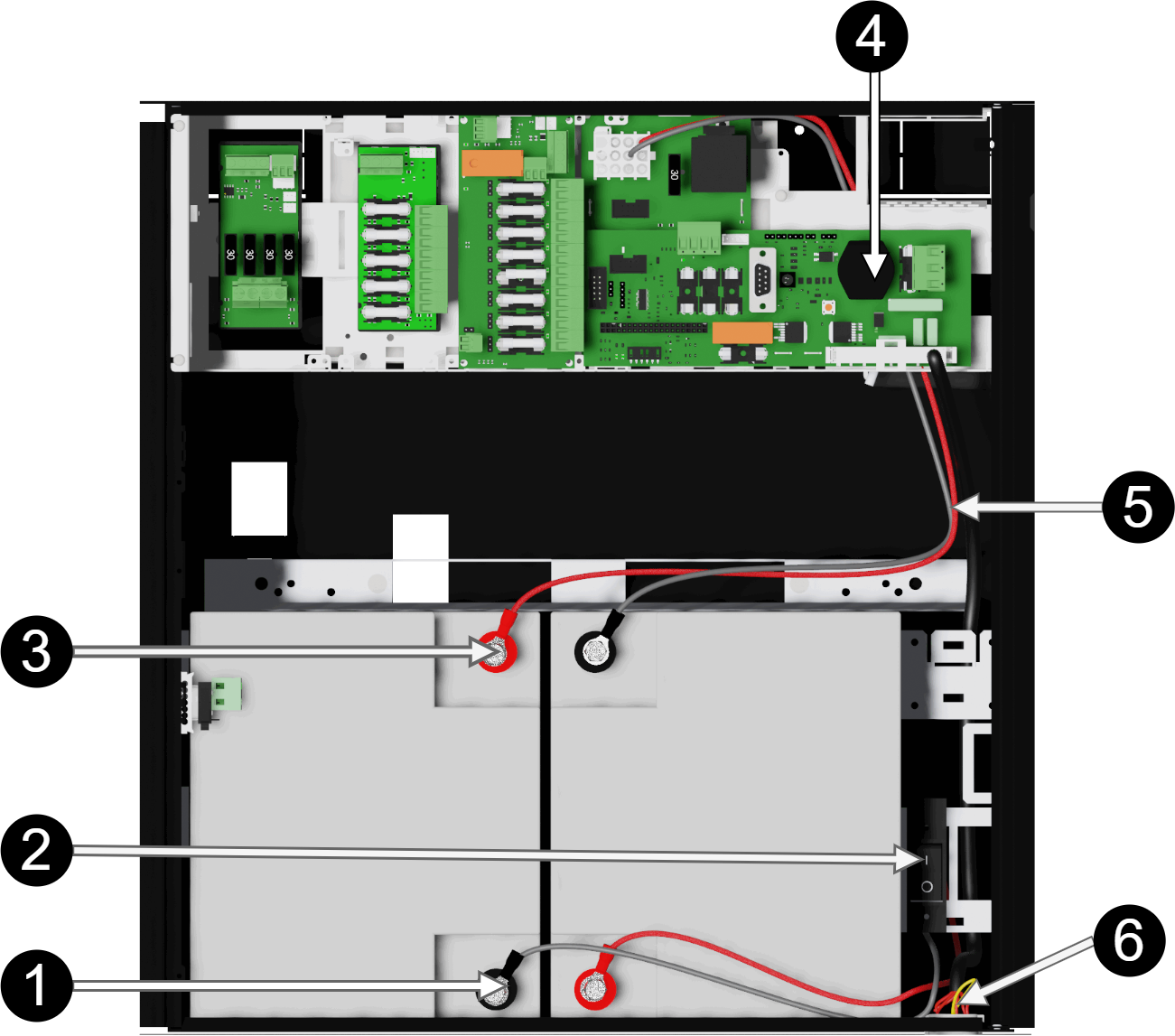

Figur 2. Hovedkortet kan variere avhengig av konfigurasjon, men tilkobling av batterier gjøres på samme måte.
Hovedkortet kan variere avhengig av konfigurasjon, men tilkobling av batterier gjøres på samme måte.

Vær oppmerksom på at kort (4) kan variere fra konfigurasjon til konfigurasjon.



Nr.

Forklaring

1

+ og - batterikabel fra batterisikring.

2

Batterisikring. Plassering og utseende kan variere med konfigurasjonen.

3

+ og - batterikabel fra hovedkort/effektkort.

4

Hovedkort og effektkort, varierer avhengig av konfigurasjon.

5

Batterikabler fra hovedkort/effektkort.

6

Tilkobling for batteriboks.

Skjema - Innkobling av batterier, 24 V

Batterikablene er montert på hovedkortet ved levering. Bildene nedenfor viser hvordan de skal kobles.

  1. 1. Plasser batteriene i innkapslingen med batteriterminalene ut mot døren.

  2. 2. Koble batterikablene til batteriet. Rød kabel på pluss og svart kabel på minus.

  • • Dersom det er mulig, kobler du fra nettspenningen ved tilkobling eller utskifting av batterier.tte.

Figur 3. Koblingsskjema for batterier i batteri-backup
Koblingsskjema for batterier i batteri-backup

Koble batterikabler til riktige terminaler. Feilkobling kan føre til skade på utstyret.



Hovedkort - beskrivelse

Hovedkort styrer enheten, distribuerer strøm og kommuniserer med andre systemer. Se tekniske data for mer informasjon.

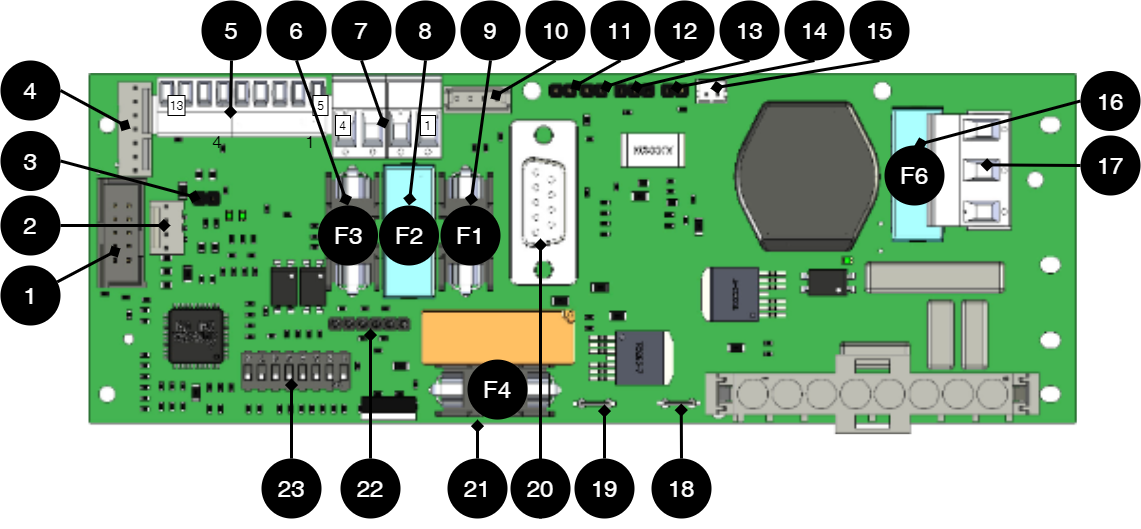

Figur 4. PRO1
PRO1

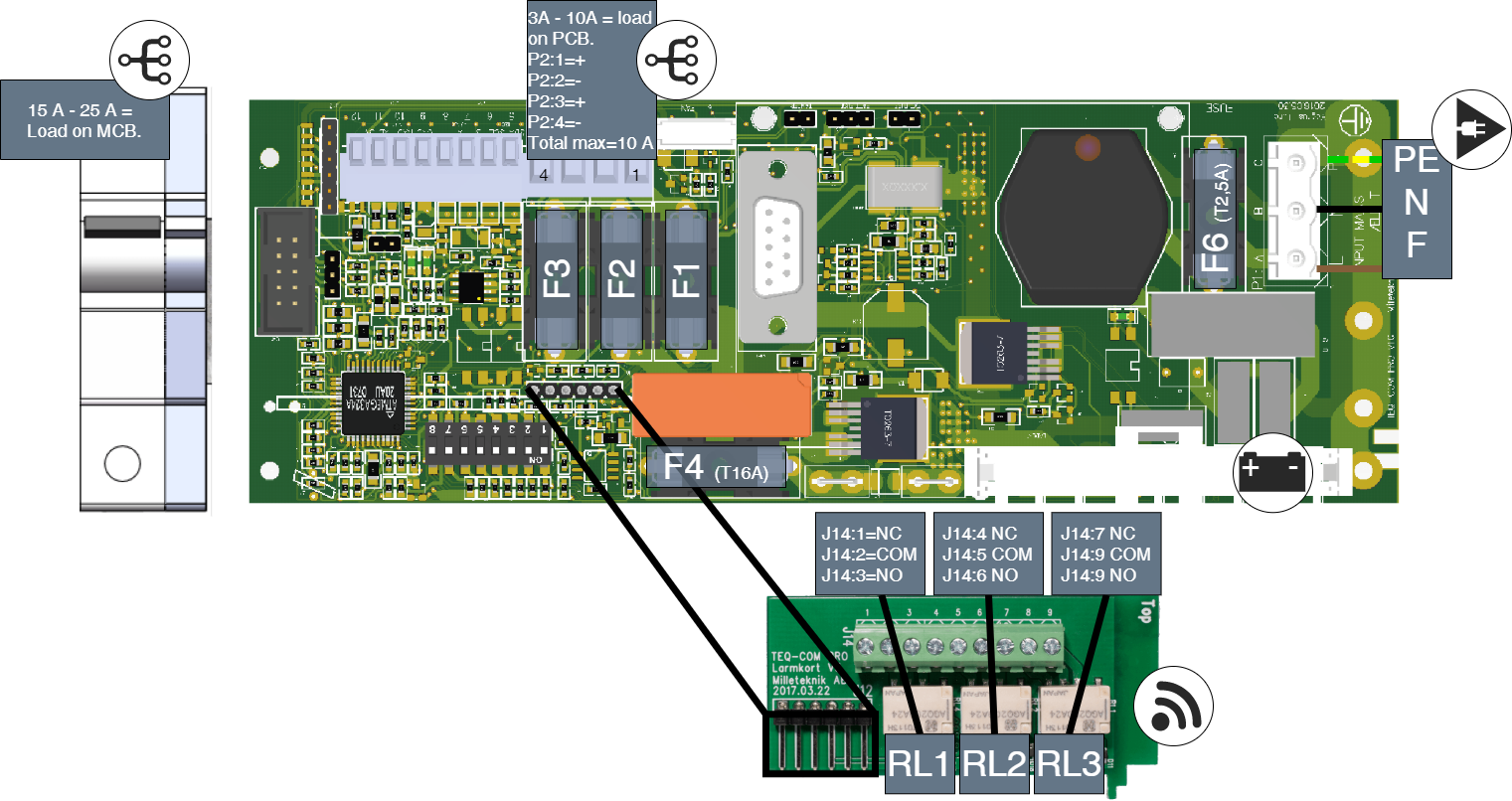

Tabell 2. Kretskortoversikt, forklaring

Nei

På kretskortet

Forklaring

1

PGM1

Port for fastvareoppdatering.

2

J12

Tilkoblingsindikatordiode.

3

J5

Avslutning med jumper, (ved over 120 Ω, RS-485).

4

J9

Strømkorttilkobling.

5

P2:5-13

Tilkoblingskommunikasjon.

6

F3

Sikring, last 2+. (5A og 10A enheter.)

7

P2:1-4

Belastningsutganger kun for 5 A og 10 A enheter.

8

F2

Sikring, last 1 -. (5A og 10A enheter.)

9

F1

Sikring, last 1+. (5A og 10A enheter.)

10

J2

Tilkobling til vifte.

11

J11

Sabotasjebryter tilkobling.

12

J7

Tilkobling sabotasjebryter fra batteriboks.

13

JU2

Inngang fra eksternt sikringskort, NR.

14

J15

Inngang fra eksternt sikringskort, NC.

15

J13

Tilkobling til ekstern alarm. Valgfritt kort.

16

F6

Se sikringer.

17

P1:1-3

Innkommende nett, (230 V). L, N, PE.

18

J16

Strømmotstandstilkobling.

19

J4

Strømmotstandstilkobling.

20

D-sub

Tilkoblingsmulighetskort via D-sub.

21

F4

Batterisikring.

22

J8

Tilkobling til relé/kommunikasjonskort.

23

S1

Dip-bryter 1-8



Sikringer

Lunte

Type

Forklaring

F1

Se tabell: sikringer

Sikring, last 1 pluss +.

F2

Sikring, last 1 minus -.

F3

Sikring, last 2 pluss +.

F4

Batterisikring.

F6

Nettsikring.

Advarsel for utskifting av sikringer (A)

Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.

Tabell 3. Sikringer

Lunte

Type

15 A

T15A

25 A

T25A

Nettsikring på 24 V enheter opp til 15 A

T2.5AH250V. Keramikk.

Nettsikring på 24 V enheter opp til 15 A

T4AH250V. Keramikk.



Koble til strømnett

Koble strømnett til hovedkort med terminalblokk

Trekk strømnettkablene gjennom kabelinnføringen i innkapslingen.

Sikre F og N med buntebånd.

Strømnettkablene må holdes atskilt fra andre kabler for å unngå EMC-forstyrrelser.

Figur 5. Koble til strømnett på hovedkortet
Koble til strømnett på hovedkortet

Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre F og N med buntebånd.



Tabell 4. Strømnettilkoblinger

Bokstav

Forklaring

F

Fase

N

Null

PE

Vernejord



Tilkobling til nett 230 V AC på kretskort

Kontroller slik at markeringen på kretskortet stemmer overens med kabelplasseringen på terminalen.

Koble til last 5 A og 10 A enheter

Maksstrøm

Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.

Hvis det er ett eller flere tilkoblingskort for å øke antallet lastutganger eller skape lastselektivitet, skal last tilkobles på tilleggskort og ikke på hovedkortet.

Tabell 5. Laste tilkoblinger 5 A og 10 A enheter.

Nummer på kretskort

Forklaring

P2:1

Tilkobling for last 1+

P2:2

Tilkobling for last 1 -

P2:3

Tilkobling for last 2+

P2:4

Tilkobling for last 2 -



Tilkobling av last 15–25 amperes enheter

For enheter med effektkort, som brukes til å håndtere de høyere strømstyrkene (15 ampere og over), skal last kobles til på tilleggskort.

Se dokumentasjonen for tilleggskortet for mer informasjon om tilkobling av last.

Advarsel

Last skal ikke kobles til hovedkortet hvis enheten er 15 eller 25 ampere, da det vil ødelegge hovedkortet ved idriftsetting. Hovedkort som ødelegges på denne måten, omfattes ikke av garantien.

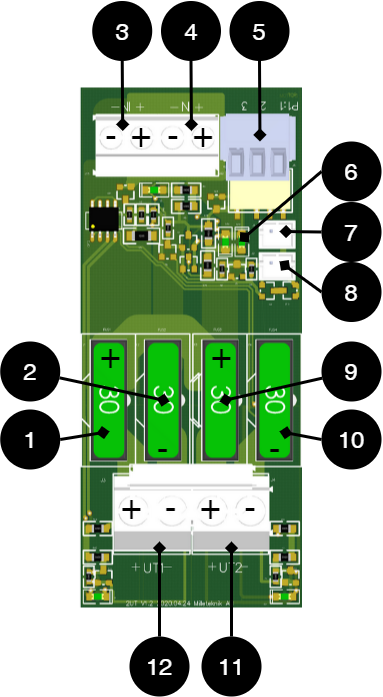

Figur 6. Effektkort
Effektkort

Effektkortet øker strømmen for enheter på 15 og 25 ampere.



Dip-switch 1-8

Kontakten på dip-switch har to posisjoner, PÅ og AV.

Dip-switch S1

Forklaring

1-4

Adresseinnstilling for ekstern kommunikasjon. (RS-485).

1-2

Stiller inn tidsforsinkelse for alarm for nettsvikt. (I2C)

3-4

Ikke brukt. (I2C)

5

Stiller inn viftehastigheten.

5-7

Innstilling av batterikapasitet.

8

Tilbakestilling av programvare.

Notat

NEO kan ikke kobles til kommunikasjon/UC.

Omstart for å bekrefte endringer i adresse, batteri- og alarminnstillinger mot overordnet system

Etter at DIP-switch er stilt inn for ulike parametere, må enhetens programvare startes på nytt. Det må gjøres for at de nye innstillingene skal legges inn og tre i kraft.

Viktig

Omstart med denne fremgangsmåten bryter ikke utspenningen.

Omstart av enhetsprogramvaren gjøres ved å skru Dip-switch 8: AV-PÅ-AV (PRO1)

Viktig

Omstart må utføres hver gang det gjøres en endring i enheten.

NEO kan ikke kobles til kommunikasjon/UC.

Innstilling av tidsinnstilt alarm for nettbrudd, Dip-switch 1-2.

Alarmen kan stilles inn i tidsintervaller på 0 sekunder, 15 minutter, en time eller fire timer.

Tid

Dip 1

Dip 2

0 sekunder

AV

AV

15 minutter

ON

AV

60 minutter

AV

ON

240 minutter

ON

ON

Merknad om Dip-switch 3

I tidligere versjoner av hovedkortet var det mulig å bruke Dip-switch 3 for å kontrollere om enheten skulle alarmere for viftesvikt eller ikke.

Denne funksjonen er fjernet. Alarm for viftefeil gis over kommunikasjon.

Viftehastighet - innstilling, Dip-switch 5

Dip-Switch 5 stiller inn viftehastigheten. (Fra og med programvare V 4.27.)

Tabell 6. Viftehastighet - fall 5

Dip-5

plassering

Temperaturgrense

Fordel

Ulempe

AV

Normal modus (fabrikkinnstilling).

Høy hastighet over 30°C, gjenoppretter normal modus når temperaturen er 25°C.

Best for batterilevetid.

Høyere støy fra viften.

ON

Kontormiljømodus.

Høy hastighet ved 35°C, gjenoppretter normal modus når temperaturen er 30°C.

Lavere støynivå.

Forkorter levetiden til batteriene.



Innstilling av batterikapasitet, Dip-switch 5-7

Enheten leveres satt til den batterikapasiteten som produktet tåler mest, (største batterier). Hvis andre batterier skal installeres, må batterikapasitetsinnstillingen endres slik at alarmer og funksjoner kan fungere etter hensikten.

  • Innstilling av den nye batterikapasiteten gjøres ved å holde sabotasjebryteren inne mens Dip-switch 5-7 endres og enheten settes i drift.

  1. Åpne enheten og la den fungere normalt.

  2. Trykk på sabotasjebryteren på dørkarmen. Enheten er nå i skrivemodus for innstilling av batterikapasitet.

  3. Still inn den tilkoblede batterikapasiteten på Dip-bryteren, i henhold til tabellen.

  4. Slipp sabotasjebryteren i dørkarmen. Batterikapasiteten er nå lagret.

Tabell 7. Matrise for innstilling av batterikapasitet

Batterier

Dip 5

Dip 6

Dip 7

7,2 Ah

AV

AV

AV

14 Ah

ON

AV

AV

20 Ah

AV

ON

AV

28 Ah

ON

ON

AV

45 Ah

AV

AV

ON

60 Ah

ON

AV

ON

90 Ah

AV

ON

ON

120 Ah og over

ON

ON

ON



Datagjenoppretting etter batteribytte, Dip-switch 8

For at systemet skal måle kapasiteten til nye batterier, må enheten fjerne tidligere batterikapasitet. Dip-switch 8 utfører en programvare-reset som blant annet tilbakestiller alarmer.

Viktig

Handlingen sletter minnet på kortet umiddelbart.

  • Dip-switch 8 må være slått: AV-PÅ-AV

Tilkobling PRO 1 med alarmkort i NEO


Koble til last (PRO1) med effekttrinn på automatsikring

Last kobles til effektbryter og ikke til kretskort - se komponentoversikt.

For å takle økt effekt føres strøm via strømkort til automatsikringer. Derfor må lasten kobles til automatsikringer.

Obs

Maksimal strøm må ikke overskrides, se merkeskilt på apparatet.

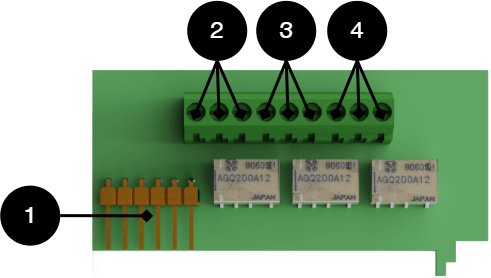

Alarmkort for hovedkort

Alarmkortet er et valgfritt kort som brukes til å motta alarmer via relékobling. Uten relékort kan alarmer kun kommuniseres til undersentralen.

  • Alle releer må være i trukket tilstand. Sjekk at det er forbindelse mellom CO og NC. Still inn måleinstrumentet til kontinuitetsmåling og testavslutning. Dette skal da indikere kortslutning.

  • Alle releer er normalt aktivert og gir en alarm når en spenningsløs tilstand oppstår.


Nei

Terminalnr

Relé er normalt aktivert.

Alarmtype eller forklaring

1

J12

-

Tilkobling til hovedkort.

2

J14:1-3

NC, COM, NO

Strømbruddsalarm.

3

J14:4-6

NC, COM, NO

Alarm for: Sikringssvikt, sabotasjebryter*, laderfeil overspenning, laderfeil underspenning, cellefeil/batteri ikke tilkoblet, lav batterispenning ved nettbrudd og gammelt batteri*.

4

J14:7-9

NC, COM, NO

Alarm for: Lav systemspenning.

Via kommunikasjon på PRO1-kort: Alle alarmer og alarmer for: Viftefeil, overtemperatur, undertemperatur, kort gjenværende batteritid, overstrøm 100 % av minuttsnitt, overstrøm 80 % daglig snitt og overstrøm 175 % andre snitt.

* Valgfritt på enheter som ikke er sertifisert.

Alarm vises på dør / LED

Ved normal drift lyser LED-en grønt.

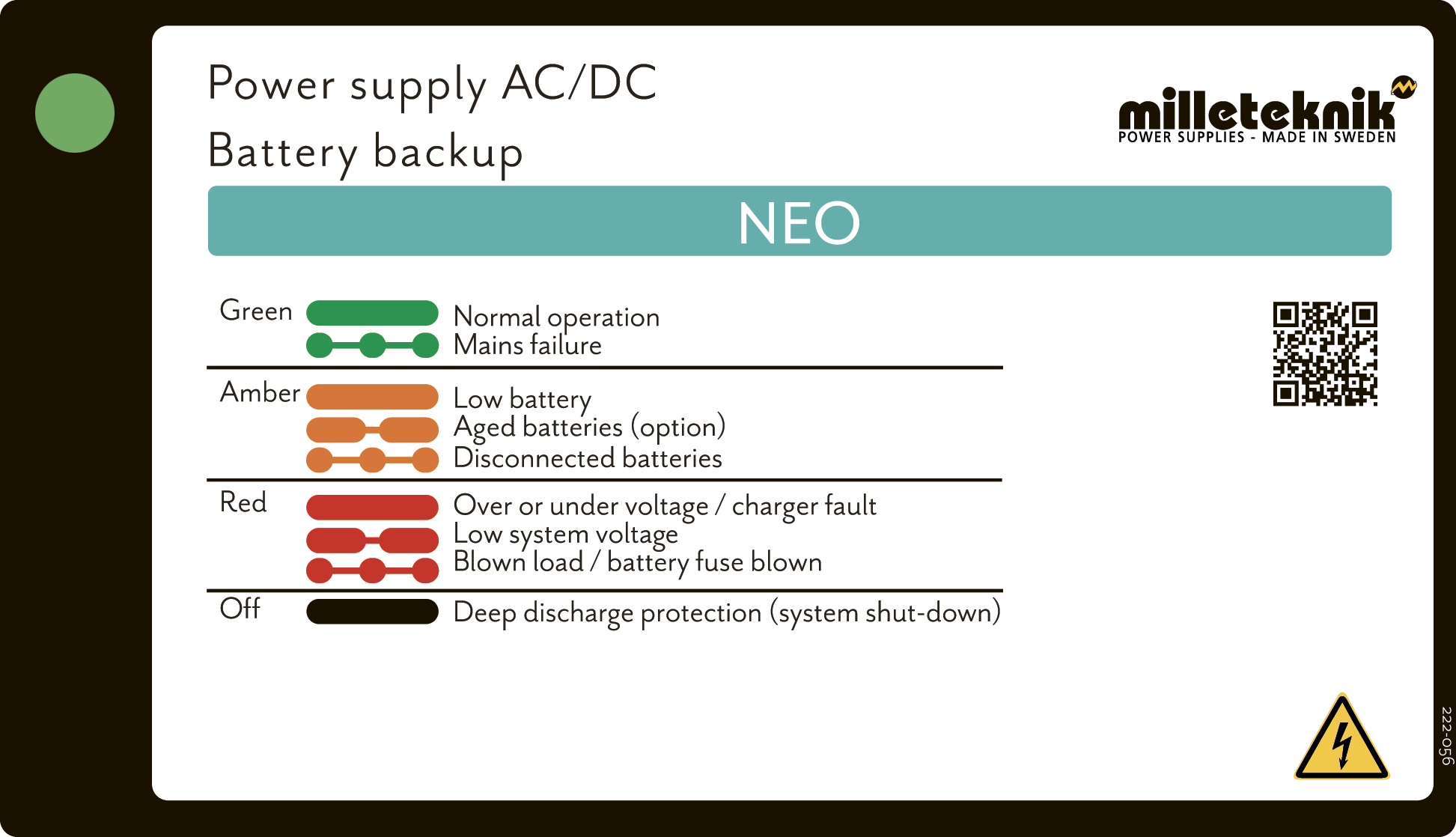

222-056.psd

Alarm som vises på dør / LED

Forklaring

Lyser grønt

Normaldrift.

Langsomme grønne blink

Ej tillgängligt för NEO.

Hurtige grønne blink

Nätavbrottslarm.

Lyser gult

Låg batterispänning.

Langsomme gule blink

Åldrade batterier, (tillval).

Hurtige gule blink

Bortkopplade batterier / batterikortslutning.

Lyser rødt

Överspänning eller underspänning eller laddarfel.

Langsomme røde blink

Låg systemspänning.

Hurtige røde blink

Lastsäkring har löst ut / batterisäkring har löst ut.

Svart / lyser ikke

Djupurladdningsskydd är aktiverat. (Enheten har stängt av.)

Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladingsbeskyttelsen trådt i kraft.

Idriftsettelse – slik starter du enheten

  1. Koble inn batterier.

  2. Koble til / slå på sikringer.

  3. Koble til last, alarm og ev andre forbindelser.

  4. Skru nettkabelen inn i terminalen og fest terminalen til hovedkortet.

  5. Slå på nettspenningen.

Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.

Det kan ta opptil 72 timer før batteriene er fulladet.

Kretskort - Tekniske data

Tekniske data, hovedkort: PRO 1

Info

Forklaring

Kort navn

PRO 1

Produktbeskrivelse

Hovedkort i batteribackup med avanserte funksjoner og kommunikasjon med overlegne systemer.

Eget forbruk, med relékort

Mindre enn 210 mA. 100 mA uten effekttrinn med alle releer på eksternt alarmkort trukket i normal posisjon.

Byttetid fra nettspenning til batteridrift

Når batteriene er i hvilemodus: <5 mikrosekunder. Når batteriene er i ladesyklus: 0 (ingen). Batterier hviler i 20-dagers sykluser, hvoretter en ladesyklus tar over og lader batteriene i 72 t. Ved strømbrudd når batteriene er i hvilesyklus, slås batteriene på på <5 mikrosekunder. Hvis det oppstår et strømbrudd når batteriene er i en ladesyklus, er det ingen byttetid.

Innkommende strømnett

230 V AC -240 V AC, 47-63 Hz.

Nettsikring

Se tabell: Sikringer.

Indikasjon

LED på kretskort/skapdør

Alarm

Alarm vises på indikatordioden foran på skapet.

  • Battericellefeil eller batteriet er ikke tilkoblet.

  • Defekt lader, lav spenning.

  • Defekt lader, høy spenning.

  • Lav systemspenning. Systemspenning under 24,0 V i nettdrift.

  • • Lav batterispenning, under 24,0 V DC ved strømnettfeil.

  • Lav batterispenning, under 24,0 V DC ved strømnettfeil.

  • Bryter for manipuleringsalarm.

  • Defekt sikring.

  • Gammelt batteri

Utvidende alarmfunksjoner kan oppnås via kommunikasjon eller med et alarmkort.

Tabell 8. Utganger

Info

Forklaring

Alarm ved bytte av relé?

Ja, via relékort (valgfritt).

Lastutganger, antall

2

Spenning på lastutgang

27,3V DC

Spenningsgrense, øvre, på lastutgang

27,9V DC

Spenningsgrense, nedre, på lastutgang. Med batteridrift og frakoblet nettspenning.

20V DC

Prioriterte (alltid spenning) belastningsutganger

Maks belastning, per utgang

10 A

Maksimal belastning, totalt, (må ikke overskrides).

10 A

Lastutgang pluss (+) sikring

Ja

Lastutgang minus (-) sikret

Lastutgang 1 = Ja

Lastutgang 2 = Nei

Sikringer på utgang

Se tabell: Sikringer.



Tabell 9. Sikringer

Lunte

Type

15 A

T15A

25 A

T25A

Nettsikring på 24 V enheter opp til 15 A

T2.5AH250V. Keramikk.

Nettsikring på 24 V enheter opp til 15 A

T4AH250V. Keramikk.



Tabell 10. Beskyttelse

Elektrisk beskyttelse

Dyputslippsbeskyttelse

Ja. 24 V enheter beskyttelse ved 20, +/- 0,5 V.

Overspenningsvern

Ja

Overtemperaturbeskyttelse

Ja

Kortslutning beskyttet

Ja



Nettaggregat

Nettaggregat - Tekniske data RSP-320-24

Sitter i:

NEO 24V 15A FLX L

Info

Forklaring

Utspenning:

27,3V

Utflod

0 A - 13,4 A

Utspenning:, ripple

150 mVp-p

Overspenning

27,6 V – 32,4 V

Utspenning:sopplading, rippel/strømbegrensning

Mindre enn 1,2 Vp-p

Virkningsgrad

89 %

Strømbegrensning

105 % - 135 %

Konstantspenning

+/- 0,5 %

Reguleringsnøyaktighet

+/- 1,0 %

Inngangsstrøm (230 V)

2 A

Nettspenningsfrekvens

47 Hz - 63 Hz

Nettspenning

230 V AC - 240 V AC

Merkeeffekt

321,6W

Temperaturspenn

-30°C - +70°C

Fuktighetsområde

20% - 90% RH ikke-kondenserende

Nettaggregat - Tekniske data HRP-600-24

Sitter i:

NEO 24V 25A FLX L

Info

Forklaring

Utspenning:

27,3V

Utflod

0 A - 27 A

Utspenning:, ripple

150 mVp-p

Overspenning

30 V – 34,8 V

Utspenning:sopplading, rippel/strømbegrensning

Mindre enn 1,2 Vp-p

Virkningsgrad

88 %

Strømbegrensning

105 % - 135 %

Konstantspenning

+/- 0,5 %

Reguleringsnøyaktighet

+/- 1,0 %

Inngangsstrøm (230 V)

3,6 A

Nettspenningsfrekvens

47 Hz - 63 Hz

Nettspenning

230 V AC - 240 V AC

Merkeeffekt

648 W

Temperaturspenn

-30°C - +70°C

Fuktighetsområde

20% - 90% RH ikke-kondenserende

Tekniske data vedlegg

Tekniske data - Tekniske data FLX L

Info

Forklaring

Navn

FLX L

beskyttelseklasse

IP 32

Mål

Høyde: 444 mm, bredde 438 mm, dybde 212 mm

Høydeenheter

10 HAN

Montering

Vegg eller 19" stativ

Omgivelsestemperatur

+5 °C - +40 °C. For best mulig batterilevetid: +15 °C til +25 °C.

Miljø

Miljøklasse 1, innendørs. 20 % ~ 90 % relativ fuktighet

Materiale

Pulverlakkert stålplate

Farge

Svart

Kabelinnføringer, antall

4

Batterier som passer

2 stk 12 V, 45 Ah.

Vifte

Ja

Batterier

Batterier følger ikke med

Batterier selges separat.

45 Ah, 12 V AGM batteri

Passer inn

Antall batterier

NE0 24V 15A FLX L

2

NE0 24V2 5A FLX L

2

Batteritype

V

Ah

Vedlikeholdsfri AGM, blybatteri.

12 V

45 Ah

Tabell 11. 10+ Designlevetid* batteri

Artikkelnummer

E-nummer

Arikkelnavn

Terminal

Mål. Høyde bredde dybde

Vekt per stk

Fabrikat

MT113-12V45-01

5230546

UPLUS 12V 45Ah 10+ Designlivsbatteri

M6 Bolt

197x165x170 mm

14,5 kg

UPLUS



Reserver driftstimer - oversikt

Tabellen viser forventet backupdriftstid ved ulike belastninger på batteribackupen.

Viktig

Dette er en veiledning og alle tider er omtrentlige og kan avvike fra faktiske tider. Belastning, temperatur og andre faktorer spiller en rolle, og det er derfor den nøyaktige tiden ikke kan gis.

Gjelder nye batterier.

Strømstyrke og batterier varierer med konfigurasjon, sjekk om konfigurasjonen kan håndtere batterier og strømstyrke.

Tabell 12. Reserve driftstider 24 V enheter - uten batteriboks

Middels strøm

7,2 Ah

14 Ah

28 Ah

45 Ah

Laster

Reserver driftstid (ca), minutter

0,5 A

450

820

1650

2350

1 A

260

485

970

1460

2 A

150

280

560

920

4 A

90

165

335

550

6 A

67

125

245

405

8 A

57

105

210

350

10 A

44

80

160

270

12 A

38

70

140

235

14 A

33

60

120

200

16 A

28

50

100

170

18 A

25

45

89

150

20 A

23

42

84

142



Tabell 13. Reserve driftstider 24 V enheter - med batteriboks, 28 Ah - 70 Ah

Middels strøm

28 Ah

42 Ah

65 Ah

70 Ah

-

4 batterier

(14 Ah)

6 batterier

(14 Ah)

4 batterier

(20 Ah + 45 Ah)

10 batterier

(7 Ah)

Laster

Reserver driftstid (ca), minutter

0,5 A

1650

2090

5574

3440

1 A

970

865

3252

2118

2 A

560

815

1770

1329

4 A

335

490

930

864

6 A

245

360

600

605

8 A

210

310

426

544

10 A

160

240

342

414

12 A

140

210

270

363

14 A

120

180

234

311

16 A

100

150

204

286

18 A

90

130

150

254

20 A

84

126

138

241



Tabell 14. Reserve driftstider 24 V enheter - med batteriboks, 90 Ah - 155 Ah

Middels strøm

90 Ah

110 Ah

135 Ah

155 Ah

-

4 batterier

(45 Ah)

6 batterier

(20 Ah + 45 Ah)

6 batterier

(45 Ah)

8 batterier

(20 Ah + 45 Ah)

Laster

Reserver driftstid (ca), minutter

0,5 A

4705

5796

7056

8215

1 A

2928

3582

4392

5070

2 A

1836

2247

2754

3230

4 A

1183

1438

1762

2018

6 A

788

959

1175

1345

8 A

748

861

1048

1150

10 A

570

689

839

920

12 A

499

603

699

765

14 A

427

516

629

655

16 A

404

499

592

590

18 A

359

444

526

520

20 A

340

420

498

495



Tabell 15. Reserve driftstider 24 V enheter - med batteriboks, 180 Ah - 225 Ah

Middels strøm

180 Ah

200 Ah

225 Ah

-

8 batterier

(45 Ah)

10 batterier

(20 Ah + 45 Ah)

10 batterier

(45 Ah)

Laster

Reserver driftstid (ca), minutter

0,5 A

9408

12972

11760

1 A

5856

7872

7320

2 A

3672

4548

4590

4 A

2365

2670

2945

6 A

1577

1780

1960

8 A

1500

1558

1800

10 A

1140

1246

1410

12 A

950

1038

1200

14 A

855

890

1055

16 A

810

902

995

18 A

715

802

885

20 A

680

722

840



Med forbehold om skrivefeil.

Regelverk og sertifiseringer

Krav som produktet oppfyller

EMC:

EMC-direktivet 2014/30EU

El:

Lavspenningsdirektivet: 2014/35/EU

EN 62368-1

CE:

CE-direktivet ifølge: 765/2008

Utslipp:

EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001

Immunity:

EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11

SS-EN 50 130-4:2011 Edition 2, EN50131-6

Emission

EN55032 (CISPR32) Class B

Miljø

REACH Regulation: Directive 1907/2006, WEEE Regulation: Directive 20021961E, RoHS Regulation: Directive 2015/863

soptunna_atervinning.ai

Adresse og kontaktinformasjon

Milleteknik AB

Ögärdesvägen 8 B

S-433 30 Partille

+46 31 340 02 30

www.milleteknik.se
