Revisioner och om detta dokuments utgåva

Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.

Revisionslogg kan rekvireras, se kontaktuppgifter för adress eller e-postadress.

Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.

Bruksanvisning i originalspråk: Svenska.

Bruksanvisning, tekniska data och översättningar av desamma kan innehålla fel. Det är alltid installatörens ansvar att installera produkten på ett säkert sätt.

Se installationsfilm

Läs detta först!

Om det är möjligt, lämna 100 mm fritt utrymme.

Systemet är avsett för bruk i kontrollerad inomhusmiljö.

Endast personer med behörighet bör installera och underhålla systemet.

Det är installatörens ansvar att systemet är lämpad för avsett bruk.

Dokument som medföljer systemet skall förvaras i det eller i dess omedelbara närhet.

Ventilation skall ej övertäckas. Nätspänning bör vara bortkopplad under installation.

Alla uppgifter med reservation för ändringar.

Vid installation av denna produkt erkänner och accepterar installatören denna produkts begränsningar som de är beskrivna i denna manual.

Bruksanvisning i original.

Om översättning av detta dokument

Bruksanvisning och andra dokument är i originalspråk på Svenska. Andra språk är maskinöversatta och ej granskade, fel kan förekomma.

Komponentöversikt

Komponentöversikt -fram och baksida

Tabell 1. Komponentöversikt, framsida

Nr

Förklaring

1

Flervalsratt

2

Display

3

Batterisäkring

4

Lastsäkringar

5

Indikeringsdioder

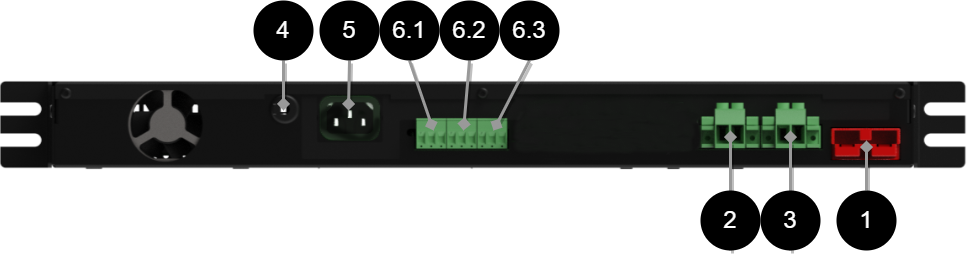

Tabell 2. Komponentöversikt, baksida

Nr

Förklaring

Kommentar

1

Anslutning av batterikablage

-

2

Lastutgång 2

Säkring på framsidan är den som är närmast displayen.

3

Lastutgång 1

Säkring på framsidan är den närmast hörnet.

4

Temperaturgivare

-

5

Elnätsanslutning

230 V.

6.1

Relä 1

Nätavbrott, NO/CO/NC.

6.1

Relä 2

PSU över-/underspänning, åldrade batteri, ej anslutet batteri, trasig säkring, låg batterispänning i batteridrift, NO/CO/NC.

6.3

Relä 3

Låg systemspänning, NO/CO/NC.



Kapsling

Montering i 19" rack


Nr

Förklaring

1

Enheten skruvas fast i 19" rack.

Notera

Montering av RACK EN54-COVER kan ske före eller efter att enheten är monterad.

Montering av batterihylla


Batterihyllan skall monteras i 19" rack. Använd lämplig skruv för rack för att sätta fast hyllan.

Sätt fast hyllan på minst två ställen på varje sida. Använd så många skruvar som du behöver för att batterier och hyllan sitter säkert och stabilt.

För att enheten skall fungera krävs tillkoppling av batterier. Dessa skall placeras på en batterihylla som kommer med förberett kablage. Batterihyllan skall monteras i rack innan batterier placeras.

Varning

Enheten skall installeras i en låst och skyddad inomhusmiljö.

Risk för åtkomst till batteripoler. Polskydd skall täcka batteripoler.

Montering

Anslutningar på baksidan

Inkoppling av 230 V elnätskablage till enheten sker genom apparatkontakt på enhetens baksida. Anslut strömförsörjningen till elnätet via lättåtkomlig isolationsbrytare och lämpligt jordfelsskydd (som ingår i byggnadens befintliga kabeldragning).

Tabell 3. Baksida med skyddshus

Nr

Förklaring

1

Kabelgenomföringar för larmkablar och lastkablar.

2

Dragavlastning för elnätskabel.

3

Skyddshus i pulverlackad plåt.

4

Temperaturgivare.

5

Anslutning för elnätskabel.

6.1-6.3

Relä 1-3, se komponentöversikt.

7.2

Lastutgång 2.

7.1

Lastutgång 1.

8

Truckhandske för anslutning av batterikablage.



Viktigt

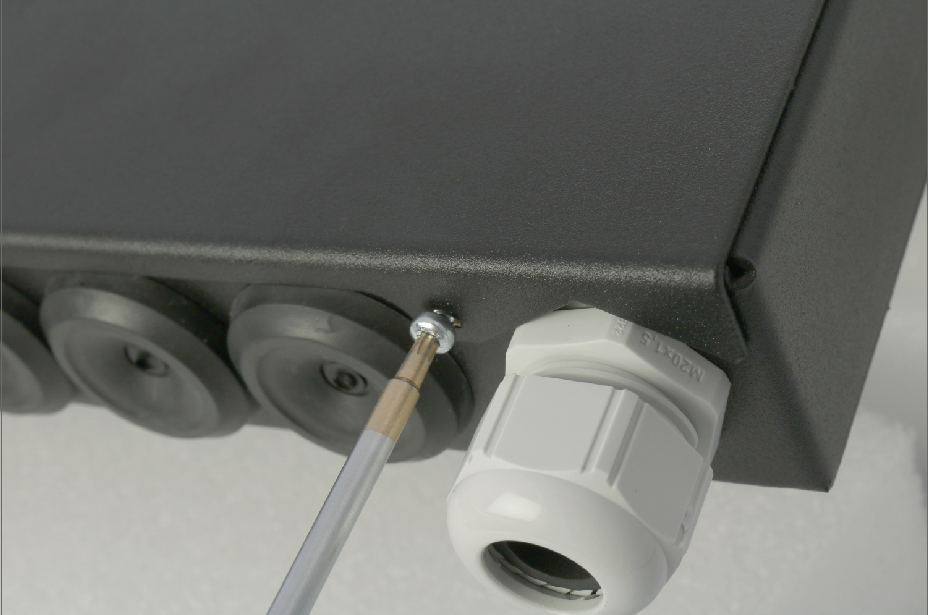

För att skydda utgångarna på baksidan medföljer ett skyddshus (1) i plåt. I det fall anläggningen skall vara EN 54-4 eller SBF 110:8 godkänd måste skyddshuset monteras.

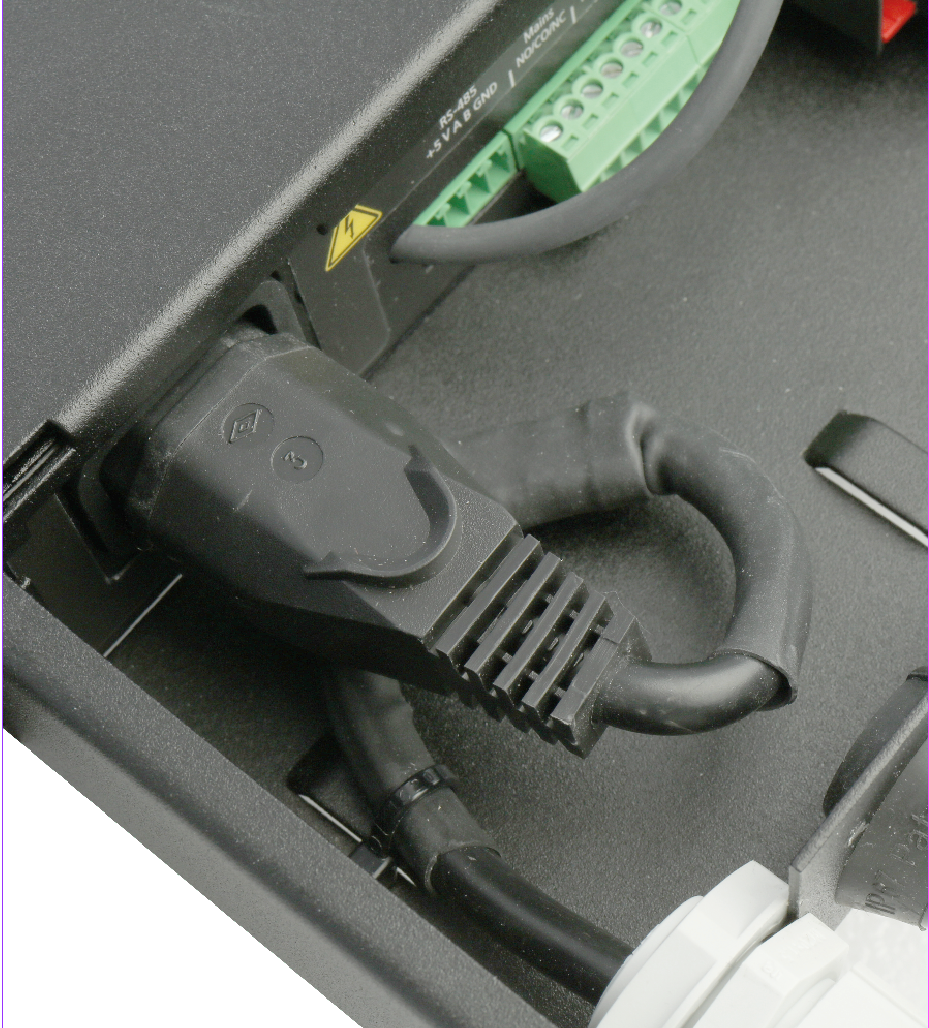

Anslut elnät 230 V AC

Inkoppling av 230 V elnätskablage till enheten sker genom apparatkontakt på enhetens baksida. Anslut strömförsörjningen till elnätet via lättåtkomlig isolationsbrytare och lämpligt jordfelsskydd (som ingår i byggnadens befintliga kabeldragning).

Temperaturgivare

Temperaturgivare för mätning av batteritemperatur, lägg sensor mellan batterier.

Enheten har en intern temperaturgivare och en extern temperaturgivare för att mäta intern- och omgivningstemperatur.

Larm

Se tabell 6.1-6.3

Larmkabel för övervakning av batterisäkring

Larmkabel för övervakning av batterisäkring.

Kommunikation - tillval

Inkoppling till kommunikation (via RS-485) kan ske vid kundanpassning.

Maximal ledningsresistans

Spänningen vid lastpunkten längst bort får inte vara lägre än krav som ansluten last har.

Lägsta spänning ges när batterier nästan är urladdade (21 V / 42 V) tillsammans med spänningsfall i kablage. Säkerställ att lasten klarar lägsta spänning med spänningfall i kablage.

Fakta om ILAST

ILAST är summan av de anslutna lasterna. Kabelresistansen (RKABEL) är summan av kabelresistansen i båda ledarna x kabellängden.

Minsta lastspänning i batteridrift med hänsyn till spänningsfall i sladdar = VUT(MIN) - (ILAST x RKABEL). VUT(MIN) är gräns för djupurladdning (21 V / 42 V) då batterier är tömt.

Tabellen tar hänsyn till och från ledare det vill säga faktiskt avstånd i meter skall användas.

RKABEL

Ω / m

1,5 mm2

0,024 Ω / m

2,5 mm2

0,014 Ω / m

4 mm2

0,009 Ω / m

6 mm2

0,006 Ω / m

10 mm2

0,0035 Ω / m

16 mm2

0,0022 Ω / m

Inkoppling av batterier i batterihylla


Använd medföljande och förberett kablage för att koppla in batterierna som står på batterihyllan. Var försiktig så att polerna på batterierna inte kortsluts. Anslut först kablage i batterier, (2). Kablage skall ha polskydd i gummi som täcker batteripol. Anslut sedan truckhandske på enhetens baksida, (1).

Ställ in batterikapacitet

Tabell 4. Ställ batterikapacitet

Nr

Förklaring

1

Ställ ratten så att V lyser grönt.

2

Trycka och håll in flervalsratten i tre sekunder tills det att C00 visas i displayen.

Vrid flervalsratten tills det att C01 visas och tryck in flervalsratten (ett lätt tryck) för att välja batterikapacitet.

För att acceptera inställningen tryck och håll inne knappen i tre sekunder.



  • Standardinställning från fabrik är 2 x 20 Ah.

  • Vrid till C00 och tryck in knappen en gång för att gå tillbaka till den vanliga menyn.

Notera

Enheten behåller inställningar även om strömmen bryts helt till enheten. Du behöver alltså inte ställa in batterikapacitet igen vid batteribyte.

Hur enheten skall startas

Efter inkoppling skall start ske i följande steg:

  1. Inkoppling/spänningssättning av batteridel.

  2. Spänningssättning till elnät.

  3. Spänningssätt till last genom att slå till automatsäkring.

Driftsättning

När samtliga anslutningar gjorts, systemet har konfigurerats och de tre stegen för hur enheten skall startas är genomförda - då skall följande hända:

  • Statusindikering är släckt i normaldrift.

  • Lasten kommer att strömförsörjas. Kontrollera med voltmeter att lastspänning är mellan 26 och 27,3 V DC (48 V, 52-54,6 V DC).

  • Batterierna skall ta laddning. Kontrollera detta genom att mäta över batteripolerna. (Beroende på batteriernas kondition kan spänningen variera men skall ligga över 24 V DC, (48 V DC) och sakta öka med cirka 0,001 V/ 10 sek. Vid fulladdat tillstånd skall batteriernas spänning vara 27,3 V DC (48 V, 54,6 V DC).

  • Indikeringsdiod ALARM på panel skall vara släckt.

  • Alla fellarmsreläer skall vara i draget tillstånd. Kontrollera att slutning finns mellan CO och NC. Sätt mätinstrumentet på kontinuitetsmätning och testa slutning. Denna skall då indikera kortslutning.

  • Alla reläutgångar är normalt spänningssatta och därmed ger de larm vid spänningslöst läge. Vid anslutning till kommunikation skickar det överordnade systemet frågor. Det överordnade systemet skall då ge larm vid exempelvis spänningslös enhet.

Kommunikation - tillval

Inkoppling till kommunikation (via RS-485) kan ske vid kundanpassning.

Lista på inställningar via flervalsratt

Konfigurationsläge på displayen, nås genom ett långt knapptryck på flervalsratten.

(J) värdet är justerbart

(N) värdet är nollställbart

(U) Kan utföra ett test/funktion

Tabell 5. Fullständig lista över inställningar via flervalsratten

På display

Förklaring

C00

Återgå till vanligt visningsläge.

C01

Inställning av batterikapacitet i Ah (J).

C02

Inställning av minsta tillåtna batteridriftstid (J).

C03

Larmgräns för låg batterispänning i batteridrift (J).

C04

Fördröjning larm nätbortfall (J).

C05

Larm för låg systemspänning (J).

C06

Visa relästatus, 100-tal = Nätaggregat, 10-tal = Batterier 1-tal = Nätavbrott.

Utlöst relä visar för nätaggregat = 011.

Utlöst relä för batteri visar = 101.

Utlöst relä för nätavbrott = 110.

Exempel om alla relä är satta = 000. Larm=0, spänningssatt relä=1.

C07

Laddcykel (J). Uppladdningsfasens tidslängd, 72 timmar. Full vilofascykel är 20 dygn.

C08

Högsta uppmätta spänning (N).

C09

Lägsta uppmätta spänning (N).

C10

Högsta uppmätta temperatur (N) - extern temperaturgivare.

C11

Lägsta uppmätta temperatur (N) - extern temperaturgivare.

C12

Antal minuter med övertemperatur (N).

C13

Antal minuter med undertemperatur (N).

C14

Sekundräknare lastström över 170% av nominell last (N). Risk att lasträkningar löser ut.

C15

Minuträknare lastström över 100% av nominell last (N). Risk att krav på dimensionering inte uppfylls.

C16

Dygnsräknare lastström över 80% av nominell last (N). Risk att garantitid inte uppnås.

C17

Utför batterianslutningstest (U).

C18

Utför Celltest (U).

C19

Utför Veckotest (U).

C20

Kalibrera batterispänning (J). Fabriksinställning - Får ej ändras.

C21

Kalibrera spänning från nätagg (J). Fabriksinställning - Får ej ändras

C22

Kalibrera nollström (N). Fabriksinställning - Får ej ändras

C23

Kalibrera lastström (J). Fabriksinställning - Får ej ändras

C24

Inställning av nominell last (J).

C25

Gränsvärde för djupurladdningsskydd (J).

OBS! 1HE har hårdvarustyrd djupurladdning.

C26

Gränsvärde för veckotest (J).

C27

Ursprungligt värde för Celltest (J).

C28

Tillåtet ytterligare spänningsfall vid celltest (J).

C29

Rådata från A/D-omvandlaren.

C30

Rådata från A/D-omvandlaren.

C31

Rådata från A/D-omvandlaren.

C32

Rådata från A/D-omvandlaren.

C33

Rådata från A/D-omvandlaren.

C34

Rådata från A/D-omvandlaren.

C35

Rådata från A/D-omvandlaren.

C36

Interna flaggor.

C37

Interna flaggor.

C58

Mätvärde från intern temperaturgivare.

C59

Högsta uppmätta värde från intern temperaturgivare.



Underhåll

Systemet, med undantag för batterier, är underhållsfritt vid installation i inomhusmiljö.

Underhållsschema batterier och batteribackup

Underhållsschemat för batterier gäller fabrikat UPLUS och med följande seriebenämningar: US, USL och USF. För skötselanvisningar se separat underhållsschema på www.milleteknik.se.

Tabell 6. Batteribyte

Seriebeckning

Batteriyp

Byt batteri efter*

XLT (EJ för NOVA och EN54).

3-5 års

2-3 år

US

6-9 års

3-5 år

USL

10-12 års

5-7 år

USF

12 års

8-10 år

* batteriets livslängd beror främst på omgivningstemperatur och laddström. Ett AGM batteri skall aldrig ladda med mer än 30 % av dess märkkapacitet. Batterier kommer att laddas fullt, men får inte laddas med högre spänning är 30% av dess märkkapacitet.



Tabell 7. Laddspänningar

Laddspänning från nätaggregat

12 V enheter

24 V enheter

48 V enheter

Minsta laddspänning

13,6 V

27,2 V

54,4 V

Högsta laddspänning

13,7 V

27,4 V

54,8 V

Tolerans

+/- 0,5%

+/- 0,5%

+/- 0,5%



Tabell 8. Polspänning

Polspänning

Efter 15 minuters vila efter laddning.

Minsta polspänning

12,9 V

Högsta tillåten skillnad mellan batteripar

0,5 V

Nytt batteri med polspänning under 12,0 V är defekt och skall reklameras till leverantör.



Tabell 9. Omgivningstemperatur för batterier

Temperatur i batteribackup

Temperatur

Lägsta

15 °C

Rekommenderad

20 °C - 25 °C

Högsta

32 °C

Garanti gäller endast om temperaturen ligger inom dessa nivåer.



Installationskontroll batterier

  1. Kontrollera att batteriet är helt och rent och att polerna är fria från korrosion.

  2. Kontrollera och notera temperaturen i batteriutrymmet.

  3. Kontrollera polspänningen på varje batteri före installation. Om differensen mellan enskilda batterierna överstiger 0,3 V bör batterislingan utjämningsladdas i samband med installation. Om något batteri har en polspänning som understiger 12 V skall detta batteri bytas mot ett nytt batteri och reklameras till leverantör.

  4. Kontrollera laddspänningen. Se tabell: Laddspänningar.

Årskontroll

  1. Kontrollera att batteriet är helt och rent och att polerna är fria från korrosion. Om det finns korrosion på polerna: Kontrollera att batteriet inte läcker syra. Rengör sedan polerna och anslut batteriet igen. Smörj sedan med batteripolfett över ansluten pol.

  2. Kontrollera och notera temperaturen i batteriutrymmet.

  3. Kontrollera och notera medelströmmen.

  4. Kontrollera att alla anslutningar är ordentligt fastsatta och att inget glapp förekommer.

  5. Kontrollera att fläkt (om enheter har fläkt) fungerar felfritt. Rengör fläkten vid behov. Fläkt skall bytas efter 5-8 år.

  6. Kontrollera laddspänningen genom att mäta med multimeter på batterierna.

  7. Koppla bort batterier och låt batterierna vila i 10-15 minuter. Mät sedan polspänningen på varje batteri. koppla tillbaka batterier.

Produktblad - tekniska data

Tekniska specifikationer: EN54-4 Certifierad / SBF110:8 Godkänd batteribackup

Figur 1. EN54 1U och EN 54 2U
EN54 1U och EN 54 2U

Batteribackupen monteras i 19" rack.



Namn, artikelnummer, e-nummer och certfikatsnummer

Namn

Artikelnummer

E- nummer

Produktnamn på certifikat

Certifierad enligt

SBSC Intygs- nummer

Certifieringsordning:

EN54 24V 15A 1U

1U01R10024P150-EN54

52 135 55

RACK 27 150-1HE,

SBF 110:8

Produkten uppfyller även SBF 110:7

Nr 18-244

Scheme 1a (ISO/IEC 17067:2013)2017-12-18

EN54 24 V 25A 2U

2U01R10024P250-EN54

52 135 56

RACK 27 250-2HE

SBF 110:8

Produkten uppfyller även SBF 110:7

Nr 18-244

Scheme 1a (ISO/IEC 17067:2013)2017-12-18

EN54 48V 7A 1U

1U01R10048P070-EN54

52 135 57

RACK 54 70-1HE

SBF 110:8

Produkten uppfyller även SBF 110:7

Nr 18-244

Scheme 1a (ISO/IEC 17067:2013)2017-12-18

EN54 48V 13A 2U

2U01R10048P130-EN54

52 135 58

RACK 54 130-2HE

SBF 110:8

Produkten uppfyller även SBF 110:7

Nr 18-244

Scheme 1a (ISO/IEC 17067:2013)2017-12-18

Om EN54 1U och EN54 2U

EN54 strömförsörjer brandlarm med 24 V DC – 48 V DC. Likriktaren i strömförsörjningen omvandlar 230 V DC ner till 48 V eller 24 V och strömförsörjer alla viktiga delar i brandlarmsystemet. Batterier driver brandlarmsystemet vidare när elnätet går ner. EN54 strömförsörjning är certifierad att användas i säkerhetsanläggningar som skall uppfylla EN54-4 eller vara godkänd för SBF 110:8.

Lång livslängd, energieffektiv och support finns tillgänglig om något skulle krångla, nu eller om 10 år.

Om certifikat

EN54 används med till brandlarmanläggningar i offentlig miljö som skolor, kontor och kommersiella fastigheter.

Fast installation

Produkten är avsedd för fast installation. Installation skall utföras av behörig installatör.

Regelverk och certifieringar

Standarder som produkt(er) uppfyller och är godkänd för

Tabell 10. EN54

EN50131-6:2017.

EN 54-4:1997, EN 54-4:1997/AC:1999, EN 54-4:1997/A1:2002 and EN 54- 4:1997/A2:2006.



Tabell 11. SBF

SBF 110:8



Tabell 12. SSF

SSF1014 Larmklass 1-4 (inbrottslam).

SSF1014, utgåva 5.



Tabell 13. Certifikat och certifikatsnummer

Certifikatsnummer, SBSC

Nr 18-244



Krav som produkten uppfyller

EMC:

EMC Direktivet 2014/30EU

El:

Lågspänningsdirektivet: 2014/35/EU

CE:

CE direktivet enligt:765/2008

Emission:

EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001

Immunity:

SS-EN 50 130-4:2011 Edition 2, EN50131-6

soptunna_atervinning.ai

Batterikombinationer 1U och 2U

Tabell 14. EN54 24V 15A 1U, EN54 24V 25A 2U

Ah

Antal batteri används i

kombination med EN54 24V 15A 1U

kombination med EN54 24V 25A 2U

28 Ah

2 st. 28 Ah

Ja

Nej

45 Ah

2 st. 45 Ah

Ja

Ja

55 Ah

2 st. 55 Ah F (frontmatade)

Ja

Ja

75 Ah

2 st. 75 Ah

Ja

Ja

90 Ah

4 st. 45 Ah

Ja

Ja

100 Ah

2 st. 100 Ah / 2 st 100 Ah F (frontmatade)

Ja

Ja

110 Ah

2 st. 55 Ah F (frontmatade)

Ja

Ja

125 Ah

2 st. 125 F (frontmatade)

Ja

Ja

135 Ah

6 st. 45 Ah

Ja

Ja

150 Ah

2 st. 150 F (frontmatade) eller

4 st. 75 Ah

Ja

Ja

180 Ah

8 st. 45 Ah

Ja

Ja

200 Ah

2 st. 100 Ah eller

2 st. 100 Ah F (frontmatade)

Ja

Ja

240 Ah

4 st. 120 Ah

Nej

Ja

250 Ah

4 st. 125 F (frontmatade)

Nej

Ja

300 Ah

4 st. 150 F (frontmatade) eller

6 st. 100 F (frontmatade)

Nej

Ja



Tabell 15. EN54 48V 7A 1U, EN54 48V 13A 2U

Ah

Antal batteri används i

kombination med EN54 48V 7A 1U

kombination med EN54 48V 13A 2U

20 Ah

4 st. 20 Ah

Ja

Ja

28 Ah

4 st. 28 Ah

Ja

Ja

45 Ah

4 st. 45 Ah

Ja

Ja

55 Ah

4 st. 55 Ah F (frontmatade)

Ja

Ja

75 Ah

4 st. 75 Ah

Ja

Ja

90 Ah

4 st. 45 Ah

Ja

Ja

100 Ah

4 st. 100 Ah F (frontmatade)

Ja

Ja

110 Ah

8 st. 55 Ah F (frontmatade)

Nej

Ja

120 Ah

4 st. 120 Ah

Nej

Ja

125 Ah

4 st. 125 Ah F (frontmatade)

Nej

Ja

150 Ah

4 st. 150 Ah F (frontmatade)

Nej

Ja

200 Ah

8 st. 100 Ah F (frontmatade)

Nej

Ja



Reservdrifttider, strömuttag och lastutgång ström

Lastutgång ström för att uppfylla EN54-standardens krav gällande återuppladdningstid av batterier.

Tabell 16. EN54 24V 15A 1U

Storlek på batteri

Maximalt

Strömuttag i

nätdrift

(Imax. A)

28 Ah

12 A

45 Ah

11 A

55 Ah

10,3 A

75 Ah

9,1 A

90 Ah

8,2 A

100 Ah

7,5 A

110 Ah

6,9 A

120 Ah

6,3 A

125 Ah

6 A

135 Ah

5,3 A

150 Ah

4,3 A

180 Ah

2,5 A

200 Ah

1,3 A

Maximalt strömuttag i batteridrift: 14 A

Maximalt strömuttag i batteridrift, (samma som Imax.b): 15 A



Tabell 17. EN54 24V 25A 2U

Storlek på batteri

Maximalt

Strömuttag i

nätdrift

(Imax. A)

45 Ah

24 A

55 Ah

23,3 A

75 Ah

22,1 A

90 Ah

21,2 A

100 Ah

20,5 A

110 Ah

19,9 A

120 Ah

19,3 A

125 Ah

19 a

135 Ah

18,3 A

150 Ah

17,4 A

180 Ah

15,5 A

200 Ah

14,3 A

240 Ah

11,8 A

250 Ah

11,2 A

300 Ah

8 A

Maximalt strömuttag i batteridrift: 25 A

Maximalt strömuttag i batteridrift, (samma som Imax.b): 25 A



Tabell 18. EN54 48V 7A 1U

Storlek på batteri

Maximalt

Strömuttag i

nätdrift

(Imax. A)

14 Ah

6 A

20 Ah

5,6 A

90 Ah

5,1 A

100 Ah

4,1 A

120/125 Ah

3,4 A

135 Ah

2,2 A

150 Ah

1,3 A

180 Ah

0,65 A

Maximalt strömuttag i batteridrift: 7 A

Maximalt strömuttag i batteridrift, (samma som Imax.b): 7 A



Tabell 19. EN54 48V 13A 2U

Storlek på batteri

Maximalt

Strömuttag i

nätdrift

(Imax. A)

20 Ah

11,6 A

28 Ah

11,1 A

45 Ah

10,1 A

55 Ah

9,4 A

75 Ah

8,2 A

90 Ah

7,3 A

100 Ah

6,6 A

110 Ah

6 A

120 Ah

5,4 A

125 Ah

5,1 A

150 Ah

3,5 A

200 Ah

0,4 A

Maximalt strömuttag i batteridrift: 14 A

Maximalt strömuttag i batteridrift, (samma som Imax.b): 15 A



Reservdrifttider vid olika larmklasser - översikt

Larmklass

Reservdrifttid vid strömavbrott

Max antal timmars återuppladdning av batterier (80%)

EN54-4

-

24 h

SBF110:8

30 h + 10 min

24 h

EN50131-6 grade 1-2

12 h

72 h

EN50131-6 grade 3

24 h

24 h

SSF1014 Larmklass 1/2

12 h

72 h

SSF1014 Larmklass 3/4

30 h ( i tätort) / 60 h (ej tätort)

24 h

Tabellen visar kraven reservdrifttid och återuppladdning av batterier för olika larmklasser.

Internresistans 1U och 2U

24 V två stycken par effektmotstånd vardera parallella 3,3 Ω

48 V två stycken par effektmotstånd vardera parallella 15 Ω

Kretskort - Tekniska data

Tekniska data - 1HE (moderkort)

Info

Förklaring

Artikelbenämning

1HE

Beskrivning

Kretskort för styrning, fördelning, status och larm från enheten.

Statusindikering

LED, display och kommunikationsutgång (RS-485).

Kommunikationsprotokoll

RS-485 Milleprotokollet - Tillval.

Felutgång

Potentialfria reläväxlingar klassade 1 A @ 30 V DC (samtliga felutgångar).

Egenförbrukning, (i batteridrift)

24 V enheter: 270 mA. 48 V enheter: 200 mA

Omkopplingstid

Batterier vilar i 20 dygns cykler varefter en laddcykel tar vid och laddar batterierna i 72 h. Sker nätavbrott när batterier är i vilocykel kopplas batterier in inom 5 mikrosekunder. Sker nätavbrott när batterier är i laddcykel existerar ingen omkopplingstid.

Djupurladdning

Djupurladdningsskydd aktiveras: 1U/24 V och 2U/24 V system då strömförsörjningens spänning understiger 21 V DC. (1 U/48 V och 2 U/48 V system då strömförsörjningens spänning understiger 42 V DC.)

Utspänning, ripple

mindre än 210 mVp-p i normaldrift. (Max 2 V i ripplespänning vid återuppladdning av batterier, när nätaggregat går i strömgräns).

Tabell 20. Larm från växlande relä

Namn

Larm

Nätavbrott / Mains Alarm

NO/CO/NC

Fel i nätaggregat och säkringsfel / PSU and Fuse Error

NO/CO/NC

Batterifel, åldrat batteri / Battery Error, Aged Battery

NO/CO/NC



Tabell 21. Larm som visas på Alarm (LED)

Status på LED (1)

Förklaring

Kommentar

Släckt

Normaldrift

-

1 blink

Nätavbrott

-

2 blink

Fördröjt nätbortfall

10 sekunders fördröjning.

3 blink

Laddarfel

Om batterierna ej nått önskad spänning (26,7V) efter fullgjord laddningscykel. Om Nätaggregat sjunker under gränsvärde (26,5V) under pågående vilofas för batterierna. Om spänningen från nätaggregat sjunker under anslutningstestet för batterierna som sker var 10 sekund. Vid låg spänning i nätaggregat (26,7V), kopplas batterierna bort var 10:e minut, om låg spänning i nätaggregat kvarstår ges larm. Om nätaggregats spänningen ligger under systemspänning (24V) vid nätdrift ges larm.

4 blink

Överspänning nätaggregat

Spänning över 27,9 V DC (24 V), / 55,8 V DC (48 V).

5 blink

Batterifel

Åldrade batterier, misslyckat veckotest. Celltest, batteriets inre resistans har stigit över gränsvärdet. Misslyckat anslutningstest. Batterier är ej anslutna eller batterispänning under 16 V.

6 blink

Låg batterispänning

Låg batterispänning i batteridrift.

7 blink

Summalarm

Temperaturlarm, temperaturen ligger under eller över gränsvärde. Säkringsfel, last eller batterisäkring har löst ut. Säkringsfel från externt kort med lastutgångar. Jordfel (D-Sub). Signalfel (D-Sub). Temperaturgivaren, (både intern och extern) är felaktig eller saknas. Fläktfel.

8 blink

Systemfel

Systemet är inte kalibrerat.



Tabell 22. Lastsäkringar

EN54 24V 15A 1U

EN54 24V 25A 2U

EN54 48V 7A 1U

EN54 48V 13A 2U

Lastsäkring 1

(sitter längst ut mot kanten)

20 A

20 A

20 A

20 A

Lastsäkring 2

10 A

10 A

10 A

10 A

Lastsäkring installeras på fabrik och kan ej eftermonteras.



Vad visas på display - 1HE

Strömförsörjningen har som standard en frontdisplay för statusinformation. Flervalsratten ger möjlighet att läsa av värde på displayen. Genom att snurra på ratten och klicka väljs den status som skall läsas av.

LED som lyser

Display visar

Förklaring

Voltage / Spänning (V)

Visar aktuell spänning.

-

Voltage / Spänning (V) + Max

Visar maxvärde för spänning.

Voltage / Spänning (V) + Medium

Visar medelvärde för spänning.

Voltage / Spänning (V) + Minimum

Visar min-värde för spänning.

Current (A) / Ström (A)

Visar aktuell ström.

Current (A) / Ström (A) + Max

Visar maxvärde för ström.

Current (A) / Ström (A)+ Medium

Visar medelvärde för ström.

Current (A) / Ström (A) - Minimum

Visar min-värde för ström.

Temp (°C)

Visar aktuell temperatur i systemet.

Temperatur, visar streck temperaturgivaren ej är ansluten.

Temp (°C) + Max

Visar maxvärde för temperatur.

Visar värde från intern eller extern temperaturgivare.

Temp (°C) - Medium

Visar medelvärde för temperatur.

Visar värde från intern eller extern temperaturgivare.

Temp (°C) - Minimum

Visar min-värde för temperatur.

Visar värde från intern eller extern temperaturgivare.

Time (H)

Visar aktuell driftstid i timmar.

Time (H) + Min

Visar kortast uppmätta driftstid.

Nätaggregat

Nätaggregat - Tekniska Data HRP-300-24

Sitter i:

EN54 24V 15A 1U

Info

Förklaring

Utspänning

27,3 V

Utström

0 A - 14 A

Utspänning, ripple

150 mVp-p

Överspänning

30 V - 34,8 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 1,2 Vp-p

Verkningsgrad

87 %

Strömbegränsning

105 % - 135 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

+/- 1,0 %

Ingångsström (230 V)

1,8 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC - 240 V AC

Märkeffekt

336 W

Temperaturområde

-40°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Nätaggregat - Tekniska Data HRP-600-24

Sitter i:

EN54 24V 25A 2U

Info

Förklaring

Utspänning

27,3 V

Utström

0 A - 27 A

Utspänning, ripple

150 mVp-p

Överspänning

30 V - 34,8 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 1,2 Vp-p

Verkningsgrad

88 %

Strömbegränsning

105 % - 135 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

+/- 1,0 %

Ingångsström (230 V)

3,6 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC - 240 V AC

Märkeffekt

648 W

Temperaturområde

-30°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Nätaggregat - Tekniska Data HRP-300-48

Sitter i:

EN54 24V 7A 1U

Info

Förklaring

Utspänning

54,6 V

Utström

0 A - 7 A

Utspänning, ripple

250 mVp-p

Överspänning

57,6 V - 67,2 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 1,2 Vp-p

Verkningsgrad

88 %

Strömbegränsning

105 % - 135 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

+/- 1,0 %

Ingångsström (230 V)

7 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC - 240 V AC

Märkeffekt

336 W

Temperaturområde

-40°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Nätaggregat - Tekniska Data HRP-600-48

Sitter i:

EN54 48V 13A 2U

Info

Förklaring

Utspänning

54,6 V

Utström

0 A - 13 A

Utspänning, ripple

240 mVp-p

Överspänning

57,6 V - 67,2 V

Utspänning återuppladdning, ripple/strömbegränsning

Mindre än 1,2 Vp-p

Verkningsgrad

89 %

Strömbegränsning

105 % - 135 %

Konstantspänning

+/- 0,5 %

Reglernoggrannhet

+/- 1,0 %

Ingångsström (230 V)

7,6 A

Nätspänningsfrekvens

47 Hz- 63 Hz

Nätspänning

230 V AC - 240 V AC

Märkeffekt

624 W

Temperaturområde

-30°C - +70°C

Luftfuktighetsområde

20 % - 90 % RH icke kondenserade

Tekniska data kapsling

Tekniska data 1U

Info

Förklaring

Namn

1U

Kapslingsklass

IP 20

Mått

Höjd: 44 mm, bredd: 244 mm, djup: 280 mm.

Höjdenheter

1

Montering

19" rack

Omgivningstemperatur

+5 °C - +40 °C. För bästa batterilivslängd: +15 °C till +25 °C.

Omgivning

Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet

Material

Pulverlackerad plåt

Färg

Svart

Kabelgenomföringar, antal

8

Tekniska data 2U

Info

Förklaring

Namn

1U

Kapslingsklass

IP 20

Mått

Höjd: 88 mm, bredd: 244 mm, djup: 280 mm.

Höjdenheter

2

Montering

19" rack

Omgivningstemperatur

+5 °C - +40 °C. För bästa batterilivslängd: +15 °C till +25 °C.

Omgivning

Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet

Material

Pulverlackerad plåt

Färg

Svart

Kabelgenomföringar, antal

8

Länk till senaste informationen

Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.

EN54

Garanti, support, tillverkningsland och ursprungsland

Garanti 5 år

Produkten har fem års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Tillverkarens support

Tillverkare ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Support

Behöver du hjälp med installation eller inkoppling?

Du hittar svar på många frågor på: www.milleteknik.se/support

Telefon: 031- 340 02 30, e-post: support@milleteknik.se.

Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.

Reservdelar

Kontakta support för frågor om reservdelar.

Support efter garantitiden

Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

Frågor om produkters prestanda?

Telefon till försäljning: 031- 340 02 30, e-post: sales@milleteknik.se

Kontakta oss

Milleteknik AB

Ögärdesvägen 8 B

433 30 Partille

Sverige

+46 31-34 00 230

www.milleteknik.se

Tillverkningsland

Sverige

Tillverkare

Designad och producerad av Milleteknik AB

Batterier

Batterier ingår ej

Batterier säljs separat.

Certifierad med batterityp

Enheten är certifierad med UPLUS batteri som skall användas för att certifikat skall upprätthållas.

20 Ah, 12 V AGM-batteri

Passar i

Antal batterier

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

20 Ah

Tabell 23. 10+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT113-12V20-01

5230538

UPLUS 12V 20Ah 10+ Design life batteri

M5 Bult

182x77x168 mm

6,0 kg

UPLUS



28 Ah, 12 V AGM-batteri

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

28 Ah

Tabell 24. 10+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT113-12V28-01

5230545

UPLUS 12V 28Ah 10+ Design life batteri

M5 Bult

165x125x175 mm

9,5 kg

UPLUS



45 Ah, 12 V AGM-batteri

Passar i

Antal batterier

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

45 Ah

Tabell 25. 10+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT113-12V45-01

5230546

UPLUS 12V 45Ah 10+ Design life batteri

M6 Bult

197x165x170 mm

14,5 kg

UPLUS



75 Ah, 12 V AGM-batteri

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

75 Ah

Tabell 26. 10+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT113-12V75-01

5230547

UPLUS 12V 75Ah 10+ Design life batteri

M6 Bult

295x168x214 mm

21 kg

UPLUS



100 Ah, 12 V AGM-batteri

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

100 Ah

Tabell 27. 10+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT113-12V100-01

5230549

UPLUS 12V 100Ah 10+ Design life batteri

M8 Bult

330x173x212 mm

30 kg

UPLUS



55 Ah, 12 V AGM-batteri

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

55 Ah

Tabell 28. 12+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT114-12V55-FT

5230562

UPLUS 12V 55Ah 12+ Design life batteri

M8 Bult

277x106x222 mm

18 kg

UPLUS



100 Ah, 12 V AGM-batteri

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

100 Ah

Tabell 29. 12+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT114-12V100-FT

5230563

UPLUS 12V 100Ah 12+ Design life batteri

M8 Bult

285x110x394 mm

35,6 kg

UPLUS



MT114-12V125-FT*

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

125 Ah

Tabell 30. 12+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT114-12V125-FT

5230564

UPLUS 12V 125Ah 12+ Design life batteri

M8 Bult

287x110x551 mm

40,5 kg

UPLUS



150 Ah, 12 V AGM-batteri

Batterityp

V

Ah

Underhållsfritt AGM, blysyra-batteri.

12 V

150 Ah

Tabell 31. 12+ Design life* batteri

Artikelnummer

E-nummer

Artikelnamn

Terminal

Mått. Höjd, bredd, djup

Vikt per styck

Fabrikat

MT114-12V150-FT

5230565

UPLUS 12V 150Ah 12+ Design life batteri

M8 Bult

287x110x551 mm

46,0 kg

UPLUS



Reservdrifttider - översikt

Tabellen visar beräknad och förväntad reservdrifttid vid olika belastningar på batteribackupen.

Viktigt

Detta är en vägledning och alla tider är ungefärliga och kan avvika från faktiskt tider. Last, temperatur och andra faktorer spelar in varför exakt tid ej kan lämnas.

Gäller nya batterier.

Strömstyrka och batterier varierar med konfiguration, kontrollera om konfigurationen klarar batterier och strömstyrka.

Tabell 32. Reservdrifttider 24 V enheter - med batteribox, 28 Ah - 70 Ah

Medelström

28 Ah

42 Ah

65 Ah

70 Ah

-

4 batterier

(14 Ah)

6 batterier

(14 Ah)

4 batterier

(20Ah + 45 Ah)

10 batterier

(7 Ah)

Belastning

Reservdrifttid (ca), minuter

0,5 A

1650

2090

5574

3440

1 A

970

865

3252

2118

2 A

560

815

1770

1329

4 A

335

490

930

864

6 A

245

360

600

605

8 A

210

310

426

544

10 A

160

240

342

414

12 A

140

210

270

363

14 A

120

180

234

311

16 A

100

150

204

286

18 A

90

130

150

254

20 A

84

126

138

241



Tabell 33. Reservdrifttider 24 V enheter - med batteribox, 90 Ah - 155 Ah

Medelström

90 Ah

110 Ah

135 Ah

155 Ah

-

4 batterier

(45 Ah)

6 batterier

(20 Ah + 45 Ah)

6 batterier

(45 Ah)

8 batterier

(20 Ah + 45 Ah)

Belastning

Reservdrifttid (ca), minuter

0,5 A

4705

5796

7056

8215

1 A

2928

3582

4392

5070

2 A

1836

2247

2754

3230

4 A

1183

1438

1762

2018

6 A

788

959

1175

1345

8 A

748

861

1048

1150

10 A

570

689

839

920

12 A

499

603

699

765

14 A

427

516

629

655

16 A

404

499

592

590

18 A

359

444

526

520

20 A

340

420

498

495



Med reservation för felskrivningar.

Bilaga: Montera EN-54 Cover

EN54-COVER till rackmonterade EN54 är obligatoriskt för installation i anläggningar som är EN 54-4 eller SBF 110:8 godkända.


1. Skjut in hakarna i RACK EN54-COVERet på backsidan av enheten.


2. Skruva fast EN54-COVER, (2 skruv).


Anslut övrigt kablage innan anslutning till elnät. Not: Elnätskabel skall sitta som på bilden. Temperaturgivares skyddshylsa kan behöva monteras bort för att få genom temperaturgivaren i kabelgenomföring.

Viktigt

Alla anslutande kablar skall gå genom kabelgenomföringarna.


4. Skjut in hakarna i RACK EN54-COVERets lock på backsidan av RACK-enheten.


5. Skruva fast locket, (2skruv).
