Tietoja
ECO 24V 1A S on joustava akkuvarmistuslaite käytettäväksi kuormien hallinnassa, jotka vaativat yksinkertaisen ja luotettavan akkuvarmistuksen.
Nimi, tuotenumero ja e-numero
Nimi | Tuotenumero | E-numero |
|---|---|---|
ECO 24V 1 A S | SM01C10324P010B02 | 52 136 59 |

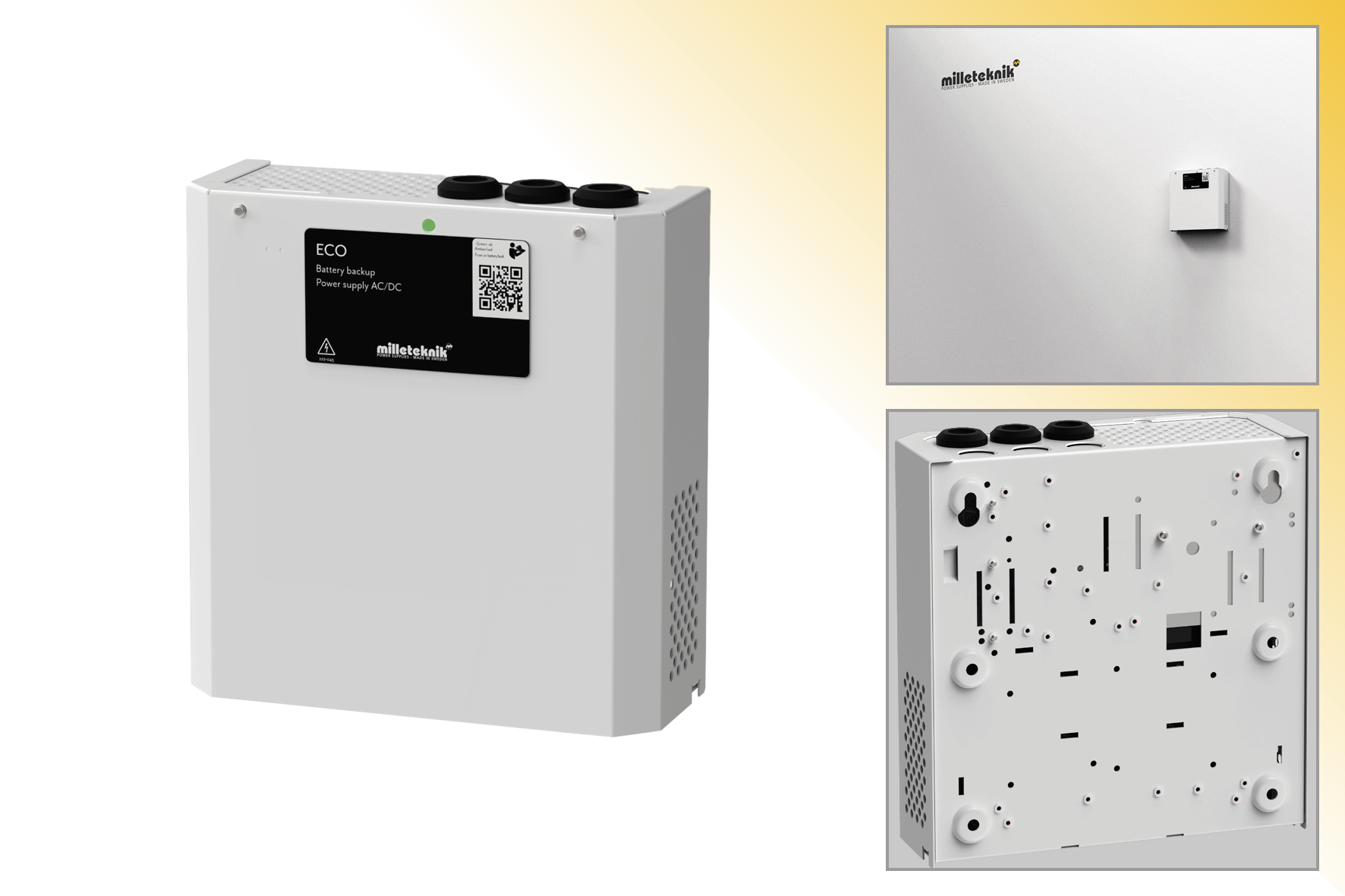

Komponenttien yleiskatsaus ECO 24V 1A S
Kirje | Selitys |
|---|---|
A | Kaappi jauhemaalattua metallilevyä. |
B | Virtalähde. |
C | Emolevy. |
D | Kaapelin sisääntulot. |
E | Paristot. |
Lyhyt kuvaus ja liitännät
Vaara
Verkkojännite on kytkettävä pois päältä, kun työskennellään kuorittujen kaapeleiden kanssa. Asentajan vastuulla on varmistaa, että hän on valtuutettu kytkemään 230 V laitteeseen. Suurin johdinala on 4 mm2
Ei | Korteilla | Selitys |
|---|---|---|
1 | P1:1-3 | Liitäntä verkkoon, 230 V. |
2 | F6 | Kuorman kiinnitys: T2A. |
3 | D1 | Ilmaisindiodi, katso alla oleva taulukko. |
4 | P2:3-4 | Liitä kuorman ulostulon kaukosäädin. Toimitetaan koottuna jumpperin kanssa. Jos hyppyjohdin irrotetaan, kuormituslähtö, katso 5 alla, kytkeytyy pois päältä (jännitteettömäksi) |
5 | P2:1-2 | Yhdistä kuorma. |
6 | JU2 | JU2 hyppyjohdolla = 24,0 V. JU 2 ilman jumpperia = 26,5 V. Yksikkö toimitetaan ilman jumpperia JU2:ssa. |
7 | JU1 | JU1 jumpperilla = hälytys summerissa. Yksikkö toimitetaan JU1:n jumpperien kanssa. Laite toimitetaan ilman summeria. JU1 ilman jumpperia = Ei hälytystä summerissa. |
Ei | Korteilla | Ilmaisindiodi | Summeri | Selitys |
|---|---|---|---|---|
3 | D1 | Vihreä | Ei | OK - normaali toiminta. |
Keltainen/oranssi | Kyllä, jos JU1:ssä on jumpperi. | Verkkokatkos / alhainen akun jännite. Ohjataan JU2:n jumpperilla. | ||
PUNAINEN | Kyllä, jos JU1:ssä on jumpperi. | Kuorman sulake lauennut. |
Käyttöönotto - kuinka yksikkö käynnistetään
Kytkennän jälkeen käynnistyksen on tapahduttava seuraavissa vaiheissa:
Vaihe | Selitys |
|---|---|
A | Liitä sulake sulakepitimeen. |
B | Liitä kuorma, hälytin ja muut liitännät. |
C | Kytke verkkovirta. Ruuvaa verkkojohto liittimeen ja kiinnitä liitin emolevyyn. |
D | Kytke verkkojännite päälle. |
Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkivalo palaa tasaisena vihreänä. Katso muut tilailmaisimet etupaneelista.
Akkujen latausaika
Voi kestää jopa 72 tuntia ennen kuin akut ovat latautuneet täyteen asennuksen, akun vaihdon, sähkökatkoksen tai laitteen akkukäyttöisenä.
Tekniset tiedot ja tuoteseloste
Tuoteseloste / Tekniset tiedot
ECO S on tarkoitettu seinälle asennettavaksi.
Tekniset tiedot
Näitä teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.
Nimi, tuotenumero ja e-numero
Nimi | Tuotenumero | E-numero |
|---|---|---|
ECO 24V 1 A S | SM01C10324P010B02 | 52 136 59 |
Tietoja
ECO-sarjat ovat luotettavia ja pienempiä akkuvarmistuksia käytettäväksi kulkujärjestelmissä, lukitusjärjestelmissä ja muissa kuormissa. Vara-akkuissa on ohjattu lataus* (ohjattu lataus).
*Ohjattu lataus estää akkujen ylilatauksen ja pidentää merkittävästi niiden käyttöikää.
Ainutlaatuinen mallille ECO 24V 1A S
ECO 24V 1A S voidaan täydentää ulkoisella ohjauksella kuormituslähdön virran katkaisemiseksi.
ECO 24V 1A S toimitetaan sisältäen 2 kpl 2,3 Ah 6+ Design life -akkuja.
Huomaa
Huomaa, että ECO 24V 1A S:ssä ei ole hälytyslähtöä, vain visuaalinen hälytys LEDin kautta.
Käyttökohteet
Käytetään pääasiassa seuraavissa:
Varmennusakun testaus ennen 230 V:n asennusta
Testi "cold start" tarkoittaa, että varmennusakku voidaan ottaa käyttöön vain akut kytkettyinä ilman, että varmennusakku on kytketty 230 V:n jännitteeseen. Tämä on hyödyllistä, jos asentaja ei ole valtuutettu sähköasentaja, mutta haluaa silti pystyä testaamaan järjestelmän.
Kiinteä asennus
Tuote on tarkoitettu kiinteään asennukseen. Asennus tulee teettää valtuutetulla asentajalla.
Määräykset ja sertifioinnit
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Odotettu toiminta-aika sähkökatkoksen sattuessa (uusilla akuilla)
Järjestelmän jännite | Akkujen lukumäärä | Akkutyyppi | Kuorma 0,1 A | Kuorma 0,3 A | Kuorma 0,6 A | Kuorma 1 A | Kuorma 1,5 A | Kuorma 2 A |
|---|---|---|---|---|---|---|---|---|
24 V | 2 kpl. | 2,3 Ah | 12 h | 4 h | 2 h | 1 h | 40 min | 20 min |
24 V | 2 kpl. | 4,5 Ah | 24 h | 8 h | 4 h | 2 h | 1,5 h | 40 min |
Piirilevy – Tekniset tiedot
Tekniset tiedot, emolevy: ECO Mini3
Tiedot | Selitys |
|---|---|
Artikkelin nimi | ECO Mini 3 |
Mitata | 120 x 55 x 52 mm |
Oma kulutus | 40mA |
Lähdöt | Lastin poistopaikka. |
Suojaus | Kuorman lähtö: + varmistettu. |
Max kuormitus | Maksimikuorma on 1 A kuormituslähtöä kohden (T2A on asennettu tehtaalta). |
Lyhyt kuvaus ja liitännät
Vaara
Verkkojännite on kytkettävä pois päältä, kun työskennellään kuorittujen kaapeleiden kanssa. Asentajan vastuulla on varmistaa, että hän on valtuutettu kytkemään 230 V laitteeseen. Suurin johdinala on 4 mm2
Ei | Korteilla | Selitys |
|---|---|---|
1 | P1:1-3 | Liitäntä verkkoon, 230 V. |
2 | F6 | Kuorman kiinnitys: T2A. |
3 | D1 | Ilmaisindiodi, katso alla oleva taulukko. |
4 | P2:3-4 | Liitä kuorman ulostulon kaukosäädin. Toimitetaan koottuna jumpperin kanssa. Jos hyppyjohdin irrotetaan, kuormituslähtö, katso 5 alla, kytkeytyy pois päältä (jännitteettömäksi) |
5 | P2:1-2 | Yhdistä kuorma. |
6 | JU2 | JU2 hyppyjohdolla = 24,0 V. JU 2 ilman jumpperia = 26,5 V. Yksikkö toimitetaan ilman jumpperia JU2:ssa. |
7 | JU1 | JU1 jumpperilla = hälytys summerissa. Yksikkö toimitetaan JU1:n jumpperien kanssa. Laite toimitetaan ilman summeria. JU1 ilman jumpperia = Ei hälytystä summerissa. |
Ei | Korteilla | Ilmaisindiodi | Summeri | Selitys |
|---|---|---|---|---|
3 | D1 | Vihreä | Ei | OK - normaali toiminta. |
Keltainen/oranssi | Kyllä, jos JU1:ssä on jumpperi. | Verkkokatkos / alhainen akun jännite. Ohjataan JU2:n jumpperilla. | ||
PUNAINEN | Kyllä, jos JU1:ssä on jumpperi. | Kuorman sulake lauennut. |
Virtalähde
Virtalähde - Tekniset tiedot RS-25-24MT
Istuu: |
|---|
ECO 24V 1A S |
Ulostulojännite | 27,3V |
Ulosvirtaus | 0 A - 1,1 A |
Lähtöjännite, aaltoilu | 120 mVp-p |
Ylijännite | 22 V - 27,64 V |
Lähtöjännitteen lataus, aaltoilu/virran rajoitus | Alle 0,6 Vp-p |
Tehokkuus | 84 % |
Tehon rajoitus | 110 % - 180 % |
Vakiojännite | +/- 1,0 % |
Sääntelyn tarkkuus | * / - 0,5 % |
Tulovirta (230 V) | 0,4 A |
Verkkojännitteen taajuus | 47 Hz - 63 Hz |
Verkkojännite | 85 V AC - 264 V AC |
Brändin vaikutus | 26,4W |
Lämpötila-alue | -20°C - +70°C |
Ilmankosteusalue | 20–90 % RH ei tiivistyvä |
2,3 Ah, 12 V AGM-akku
Akkutyyppi | V | Ah |
|---|---|---|
Huoltovapaa AGM, lyijyhappoakku. | 12 V | 2,3 Ah |
Tuotenumero | E-numero | Tuotteen nimi | Liitinrima | Mitat. Korkeus, leveys, syvyys | Paino | Tuote |
|---|---|---|---|---|---|---|
MT113-12V02-01 | 5230578 | UPLUS 12V 2,3Ah 6+ Design life -akku | Lattaliitin 4,8 mm | 60x178x35 mm | 1,0 kg | UPLUS |
Teknisten tietojen kotelo
Kotelot - Tekniset tiedot S
Tietoja | Selitys |
|---|---|
Nimi | S |
Kotelointiluokka | IP 20 |
Mitat | Korkeus: 230 mm, leveys: 216 mm, syvyys: 85 mm. |
Korkeusyksiköt | - |
Asennus | Seinä |
Ympäristön lämpötila: | +5...+40 °C. Parhaan akun eliniän saavuttamiseksi: +15...+25 °C. |
Ympäristö | Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus |
Materiaali | Jauhemaalattu pelti |
Väri | Valkoinen |
Kaapeliläpiviennit, lukumäärä | 3 |
Koteloon sopivat akut | 2 kpl 12 V, 2,3 Ah. |
Puhallin | Nro |
Linkki uusimpiin tietoihin
Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.
Takuu, tuki, valmistusmaa ja alkuperämaa
Takuu
Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.
CE-merkintä
Jokaisessa tuotteessa on CE-merkintä, jossa on tietoa tuotteesta ja valmistajan yhteystiedot. Jos jotain puuttuu tai tarvitset lisätietoja, ota yhteyttä jälleenmyyjään, joka voi myös vastata takuuta ja tukea koskeviin kysymyksiin. Voit aina ottaa yhteyttä valmistajaan, jos sinulla on kysyttävää tuotteen suorituskyvystä.
 |
Tekninen tuki
Tarvitsetko apua asennuksessa tai kytkemisessä?
Löydät vastaukset moneen kysymykseen osoitteesta: www.milleteknik.se/support
Puhelin: 031-340 02 30, sähköposti: support@milleteknik.se.
Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.
Varaosat
Tukipalvelu vastaa varaosia koskeviin kysymyksiin, katso yhteystiedot yllä.
Tuki takuuajan jälkeen
Milleteknik tarjoaa tukea tuotteen elinkaaren ajan, mutta enintään 10 vuotta ostopäivästä. Vaihtaminen vastaavaan tuotteeseen voi tapahtua, jos valmistaja katsoo, että korjaaminen ei ole mahdollista. Tukikulut lisätään takuuajan päätyttyä.
Kysymyksiä tuotteen suorituskyvystä?
Myynnin puhelinnumero: 031- 340 02 30, sähköposti: sales@milleteknik.se
Ota yhteyttä
Milleteknik AB
Ögärdesvägen 8 B
433 30 Partille
Ruotsi
+46 31-34 00 230
www.milleteknik.se
Valmistusmaa
Ruotsi
Valmistaja
Suunnitteli ja valmistaa Milleteknik AB
