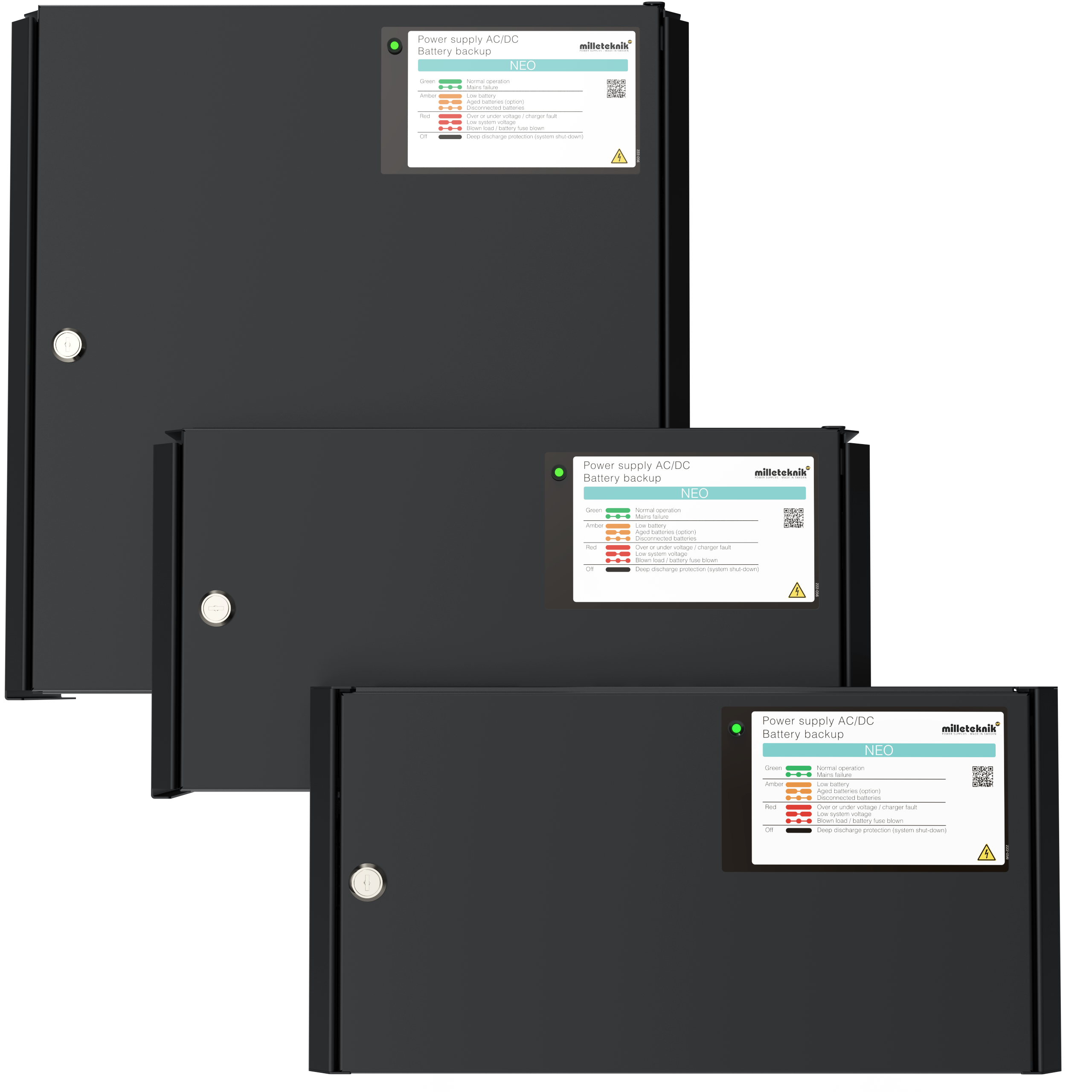

Milleteknik AMA text NEO-serien
(Kopiera och klistra in nedanstående text)
Strömförsörjning/Batteribackup
Batteribackupen skall vara fast ansluten och primärt avsäkrad med en egen gruppsäkring. Anläggningen skall avsäkras i den omfattning att service och utökningar i anläggningen ej stör dess drift i nämnvärd omfattning. Enheten skall dimensioneras för att ha en överlastkapacitet om minst XX%. Reservdriftstiden skall dimensioneras för XX timmars nätbortfall med hänsyn till kapacitetsminskning på grund av batteriers åldring och strömuttag.
Strömförsörjningen / batteribackupen skall exempelvis vara av fabrikat Milleteknik, NEO-serien. Batteribackupen skall vara primärswitchad och välventilerad samt ha en verkningsgrad om minst 85%. Enheten skall vara låsbar med nyckel samt installationsanvisning på̊ svenska. Skydd för djupurladdning, avsäkrade batterier, avsäkrad lastutgång samt skydd mot överlast och övertemperatur. Enheten skall vara utbyggbar med batteriboxar för förlängd drifttid.
Strömberäkningsprotokoll skall tillhandahållas vid slutbesiktning av systemet. Strömberäkningsprotokoll och hjälp med dimensionering se www.milleteknik.se/dimensioneringsverktyg/
Larmfunktioner
Batteribackupen skall övervakas för: |
|---|
Larmfunktioner skall indikeras via potentialfri reläväxling mot överordnat system (se passagesystem, inbrottslarm, brandlarm etcetera). Statusindikering för larm skall finnas på skåpets front.
Larmfunktioner skall presenteras i överordnat system (som undercentral).
Artiklar
Artikelnamn | Spänning (V) | Ström (A) | Batterikapacitet | Batterier | Max batterikapacitet med batteribox(ar) | Max batterier med batteribox(ar) |
|---|---|---|---|---|---|---|
24 V | 10 A | 45 Ah | 2 x 45 Ah | 225 Ah | 10 x 45 Ah | |
24 V | 10 A | 20 Ah | 2 x 20 Ah | 180 Ah | 8 x 45 Ah | |
24 V | 10 A | 14 Ah | 2 x 14 Ah | 42 Ah | 6 x 14 Ah | |
24 V | 15 A | 45 Ah | 2 x 45 Ah | 225 Ah | 10 x 45 Ah | |
24 V | 15 A | 20 Ah | 2 x 20 Ah | 180 Ah | 8 x 45 Ah | |
24 V | 25 A | 45 Ah | 2 x 45 Ah | 225 Ah | 10 x 45 Ah | |
24 V | 25 A | 20 Ah | 2 x 20 Ah | 180 Ah | 8 x 45 Ah | |
24 V | 5 A | 45 Ah | 2 x 45 Ah | 225 Ah | 10 x 45 Ah | |
24 V | 5 A | 20 Ah | 2 x 20 Ah | 180 Ah | 8 x 45 Ah | |
24 V | 5 A | 28 Ah | 2 x 14 Ah | 42 Ah | 6 x 14 Ah | |
24 V | 10 A | 20 Ah | 2 x 20 Ah | 180 Ah | 8 x 45 Ah | |
24 V | 15 A | 20 Ah | 2 x 20 Ah | 180 Ah | 8 x 45 Ah | |
24 V | 25 A | 20 Ah | 2 x 20 Ah | 180 Ah | 8 x 45 Ah | |
24 V | 5 a | 20 Ah | 2 x 20 Ah | 180 Ah | 8 x 45 Ah | |
* Kontrollera kompabilitet med strömförsörjning/likrikare/batteribackup. | ||||||
Milleteknik AMA text tillval och tillbehör
(Kopiera och klistra in nedanstående text)
Tillval och tillbehör utökar funktionalitet för batteribackup från Milleteknik.
Tillval skall installeras för att klara specifikation om belastning / larm / övervakning.
Tillval till batteribackup skall vara av fabrikat: Millteknik.
Batteriboxar och batterihyllor samt tillbehör för dessa
Tillvalstabell: Batteriboxar och batterihyllor
Batteriboxar och batterihyllor | Antal som passar till 19 rack module holder | Antal som passar till S-kapsling | Antal som passar till M-kapsling | Antal som passar till MX-kapsling | Antal som passar till FLX S-kapsling | Antal som passar till FLX M-kapsling | Antal som passar till FLX L-kapsling |
|---|---|---|---|---|---|---|---|
Battery box 24V FLX S | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
Battery box 24V FLX M | 0 | 0 | 0 | 0 | 0 | 4 | 4 |
Battery shelf 24V M | 0 | 0 | 0 | 0 | 0 | 1 | 1 |
Battery shelf 24V L | 0 | 0 | 0 | 0 | 0 | 1 | 1 |
Battery shelf floor | 0 | 0 | 0 | 0 | 0 | 1 | 1 |
Battery panel 24V-48V | 0 | 0 | 0 | 0 | 0 | 1 | 1 |
Obs!
* Det är inte säkert att alla konfigurationer av batteribackuper kan använda alla tillval, batteriboxar eller batterihyllor. Exempelvis kan det vara elektronik eller certifieringar som sätter begränsningen för vilka tillval som kan användas.
Artikelnamn | Antal Batterybox 24V FLX S som kan anslutas | Max möjliga batterikapacitet med batteribackup |
|---|---|---|
NEO 24V 10A FLX S | 1 | 70 Ah (2 x 7,2 Ah + 4 x 14 Ah) |
NEO 24V 5A FLX S | 1 | 70 Ah (2 x 7,2 Ah + 4 x 14 Ah) |
Artikelnamn | Antal Battery box 24V FLX M som kan anslutas | Max möjliga batterikapacitet med batteribackup |
|---|---|---|
NEO 24V 10A FLX M | 4 | 180 Ah (8 x 45 Ah) |
NEO 24V 15A FLX M | 4 | 180 Ah (8 x 45 Ah) |
NEO 24V 25A FLX M | 4 | 180 Ah (8 x 45 Ah) |
NEO 24V 5A FLX M | 4 | 180 Ah (8 x 45 Ah) |
NEO 24V 10A FLX M Display | 4 | 180 Ah (8 x 45 Ah) |
NEO 24V 15A FLX M Display | 4 | 180 Ah (8 x 45 Ah) |
NEO 24V 25A FLX M Display | 4 | 180 Ah (8 x 45 Ah) |
NEO 24V 5A FLX M Display | 4 | 180 Ah (8 x 45 Ah) |
För att koppla ihop en batteribackup i FLX M eller FLX L krävs tillvalet: Adapter FLX To Battery Shelf, e-nummer: 5257447
Artikelnamn | Max batterikapacitet med batterihylla |
|---|---|
NEO 24V 10A FLX L | 45 Ah (2 x 45 Ah) |
NEO 24V 10A FLX M | 45 Ah (2 x 45 Ah) |
NEO 24V 15A FLX L | 45 Ah (2 x 45 Ah) |
NEO 24V 15A FLX M | 45 Ah (2 x 45 Ah) |
NEO 24V 25A FLX L | 45 Ah (2 x 45 Ah) |
NEO 24V 25A FLX M | 45 Ah (2 x 45 Ah) |
NEO 24V 5A FLX L | 45 Ah (2 x 45 Ah) |
NEO 24V 5A FLX M | 45 Ah (2 x 45 Ah) |
För att koppla ihop en batteribackup i FLX M eller FLX L krävs tillvalet: Adapter FLX To Battery Shelf, e-nummer: 5257447
Artikelnamn | Max batterikapacitet med batterihylla |
|---|---|
NEO 24V 10A FLX L | 150 Ah (2 x 150 Ah) |
NEO 24V 10A FLX M | 150 Ah (2 x 150 Ah) |
NEO 24V 15A FLX L | 150 Ah (2 x 150 Ah) |
NEO 24V 15A FLX M | 150 Ah (2 x 150 Ah) |
NEO 24V 25A FLX L | 150 Ah (2 x 150 Ah) |
NEO 24V 25A FLX M | 150 Ah (2 x 150 Ah) |
NEO 24V 5A FLX L | 150 Ah (2 x 150 Ah) |
NEO 24V 5A FLX M | 150 Ah (2 x 150 Ah) |
Tillbehör till batteribackup med batteriboxar eller batterihyllor
För upp till två 150 Ah batterier eller fyra 150 Ah front terminal batterier.
Levereras utan kablage och automatsäkring. Golvhyllan passar mellan stolparna i ett 19” rack. Används tillsammans med med Battery Panel 24 V eller Battery Panel 48V vid användning av front terminal batterier.
Till Battery Panel 24V måste fyra batterier användas.
Levereras med batterikablar och kablar till batteribackup.
Montering: 19″rack.
Batteripanel, | e-nummer |
|---|---|
Battery panel 24V | 5213524 |
Battery panel 24V-125 | 5213548 |
Battery panel 24V-200 | 5213549 |
Battery panel 24V-300 | 5213550 |
Avsäkringskort
Tillvalstabell: Avsäkringskort
Avsäkringskort | Antal som passar i 19 rack module holder | Antal som passar i S-kapsling | Antal som passar i M-kapsling | Antal som passar i MX-kapsling | Antal som passar i FLX S-kapsling | Antal som passar i FLX M-kapsling | Antal som passar i FLX L-kapsling |
|---|---|---|---|---|---|---|---|
2+2 Output module | 8 | 0 | 1 | 0 | 1 | 3 | 3 |
5 Output module | 8 | 0 | 1 | 0 | 1 | 3 | 3 |
6 Output module | 0 | 0 | 0 | 1 | 0 | 0 | 0 |
8 Output control module | 4 | 0 | 0 | 0 | 0 | 2 | 2 |
10 Output module | 4 | 0 | 0 | 0 | 0 | 2 | 2 |
Kommunikationskort: MOVEO Communication kit | Kortet monteras på annat kort och kan ej monteras enskilt i kapsling. | ||||||
Obs!
* Det är inte säkert att alla konfigurationer av batteribackuper kan använda alla tillval, batteriboxar eller batterihyllor. Exempelvis kan det vara elektronik eller certifieringar som sätter begränsningen för vilka tillval som kan användas.
Anläggningen skall avsäkras i den omfattning att säkerhet, service och eventuella utökningar i anläggningen uppfylls.
Avsäkringskort skall övervakas och indikeras för utlöst lastsäkring genom anslutning av larm över potentialfri reläväxling eller mot överordnat system (se passagesystem, inbrottslarm, brandlarm etcetera).
De oprioriterade utgångarna används till last i anläggningen som ej behöver strömförsörjas i batteridrift, exempelvis lås.
Avsäkringskort skall monteras i Batteribackup Milleteknik NEO-serien.
Larmkort kan vara av fabrikat Milleteknik: 2+2 Output Module.
Artikelnamn | 2+2 output module |
|---|---|
NEO 24V 10A FLX L | 3 |
NEO 24V 10A FLX M | 3 |
NEO 24V 10A FLX S | 2 |
NEO 24V 15A FLX L | 3 |
NEO 24V 15A FLX M | 3 |
NEO 24V 25A FLX L | 3 |
NEO 24V 25A FLX M | 3 |
NEO 24V 5A FLX L | 3 |
NEO 24V 5A FLX M | 3 |
NEO 24V 5A FLX S | 2 |
NEO 24V 10A FLX M Display | 3 |
NEO 24V 15A FLX M Display | 3 |
NEO 24V 25A FLX M Display | 3 |
NEO 24V 5A FLX M Display | 3 |
0=tillval kan ej monteras, 1-x=tillval och antal som kan monteras.
Anläggningen skall avsäkras i den omfattning att säkerhet, service och eventuella utökningar i anläggningen uppfylls.
Avsäkringskort skall övervakas för utlöst lastsäkring genom anslutning av larm över potentialfri reläväxling mot överordnat system (se passagesystem, inbrottslarm, brandlarm etcetera).
Avsäkringskort skall monteras i Batteribackup Milleteknik NEO-serien.
Avsäkringskortet kan vara av fabrikat Milleteknik: 5 Output Module.
Artikelnamn | 5 output module |
|---|---|
NEO 24V 10A FLX L | 3 |
NEO 24V 10A FLX M | 3 |
NEO 24V 10A FLX S | 2 |
NEO 24V 15A FLX L | 3 |
NEO 24V 15A FLX M | 3 |
NEO 24V 25A FLX L | 3 |
NEO 24V 25A FLX M | 3 |
NEO 24V 5A FLX L | 3 |
NEO 24V 5A FLX M | 3 |
NEO 24V 5A FLX S | 2 |
NEO 24V 10A FLX M Display | 3 |
NEO 24V 15A FLX M Display | 3 |
NEO 24V 25A FLX M Display | 3 |
NEO 24V 5A FLX M Display | 3 |
0=tillval kan ej monteras, 1-x=tillval och antal som kan monteras.
Anläggningen skall avsäkras i den omfattning att säkerhet, service och eventuella utökningar i anläggningen uppfylls.
Avsäkringskort skall övervakas för utlöst lastsäkring genom anslutning av larm över potentialfri reläväxling mot överordnat system (se passagesystem, inbrottslarm, brandlarm etcetera).
Avsäkringskortet skall monteras i Batteribackup Milleteknik NEO-serien.
Avsäkringskortet kan vara av fabrikat Milleteknik: 8 Output control Module.
Artikelnamn | 8 output control module |
|---|---|
NEO 24V 10A FLX L | 2 |
NEO 24V 10A FLX M | 2 |
NEO 24V 10A FLX S | 0 |
NEO 24V 15A FLX L | 2 |
NEO 24V 15A FLX M | 2 |
NEO 24V 25A FLX L | 2 |
NEO 24V 25A FLX M | 2 |
NEO 24V 5A FLX L | 2 |
NEO 24V 5A FLX M | 2 |
NEO 24V 5A FLX S | 0 |
NEO 24V 10A FLX M Display | 2 |
NEO 24V 15A FLX M Display | 2 |
NEO 24V 25A FLX M Display | 2 |
NEO 24V 5A FLX M Display | 2 |
0=tillval kan ej monteras, 1-x=tillval och antal som kan monteras.
Anläggningen skall avsäkras i den omfattning att säkerhet, service och eventuella utökningar i anläggningen uppfylls.
Avsäkringskort skall övervakas för utlöst lastsäkring genom anslutning av larm över potentialfri reläväxling mot överordnat system (se passagesystem, inbrottslarm, brandlarm etcetera).
Tre av kortets utgångar kan styras av moderkortet. Styrningen bestämmer om utgångar skall vara spänningssatta vid strömavbrott eller ej.
Avsäkringskortet skall monteras i Batteribackup Milleteknik NEO-serien.
Avsäkringskortet kan vara av fabrikat Milleteknik: 10 Output Module.
Artikelnamn | 10output control module |
|---|---|
NEO 24V 10A FLX L | 2 |
NEO 24V 10A FLX M | 2 |
NEO 24V 10A FLX S | 0 |
NEO 24V 15A FLX L | 2 |
NEO 24V 15A FLX M | 2 |
NEO 24V 25A FLX L | 2 |
NEO 24V 25A FLX M | 2 |
NEO 24V 5A FLX L | 2 |
NEO 24V 5A FLX M | 2 |
NEO 24V 5A FLX S | 0 |
NEO 24V 10A FLX M Display | 2 |
NEO 24V 15A FLX M Display | 2 |
NEO 24V 25A FLX M Display | 2 |
NEO 24V 5A FLX M Display | 2 |
0=tillval kan ej monteras, 1-x=tillval och antal som kan monteras.
Övervakningskort
Tillvalstabell: Övervakningskort
Övervakningskort | Antal som passar i 19 rack module holder | Antal som passar i S-kapsling | Antal som passar i M-kapsling | Antal som passar i MX-kapsling | Antal som passar i FLX S-kapsling | Antal som passar i FLX M-kapsling | Antal som passar i FLX L-kapsling |
|---|---|---|---|---|---|---|---|
Fire module 4 outputs | 4 | 0 | 0 | 0 | 0 | 2 | 2 |
Ground fault detector** | 1 | 0 | 1 | 0 | 1 | 1 | 1 |
Obs!
* Det är inte säkert att alla konfigurationer av batteribackuper kan använda alla tillval, batteriboxar eller batterihyllor. Exempelvis kan det vara elektronik eller certifieringar som sätter begränsningen för vilka tillval som kan användas.
**Max ett jordfelskort per enhet kan installeras.
Spänningsomvandlare 24VDC till 12VDC
Tillvalstabell: Spänningsomvandlare
Spänningsomvandlare | Antal som passar i 19 rack module holder | Antal som passar i S-kapsling | Antal som passar i M-kapsling | Antal som passar i MX-kapsling | Antal som passar i FLX S-kapsling | Antal som passar i FLX M-kapsling | Antal som passar i FLX L-kapsling |
|---|---|---|---|---|---|---|---|
Voltage converter 12V-24V 2A | 8 | 0 | 1 | 0 | 1 | 3 | 3 |
Voltage converter 12V-24V 6A | 8 | 0 | 1 | 0 | 1 | 3 | 3 |
Obs!
* Det är inte säkert att alla konfigurationer av batteribackuper kan använda alla tillval, batteriboxar eller batterihyllor. Exempelvis kan det vara elektronik eller certifieringar som sätter begränsningen för vilka tillval som kan användas.
Batteribackupen skall utrustas med spänningsomvandlare 24 V DC till 12 V DC / 2A.
12 VDC skall användas för att driva XXXXXXX och skall dimensioneras för XX timmars nätbortfall med hänsyn till kapacitetsminskning på grund av av batteriernas åldring och strömuttag.
Belastning 12V, 2A motsvararar 24V, 2A
Spänningsomvandlare skall monteras i Batteribackup Milleteknik NEO-serien.
Spänningsomvandlare kan vara av fabrikat Milleteknik: Voltage Converter 24V-12V 2A.
Artikelnamn | Voltage Converter 24V-12V 2A |
|---|---|
NEO 24V 10A FLX L | 3 |
NEO 24V 10A FLX M | 3 |
NEO 24V 10A FLX S | 2 |
NEO 24V 15A FLX L | 3 |
NEO 24V 15A FLX M | 3 |
NEO 24V 25A FLX L | 3 |
NEO 24V 25A FLX M | 3 |
NEO 24V 5A FLX L | 3 |
NEO 24V 5A FLX M | 3 |
NEO 24V 5A FLX S | 2 |
NEO 24V 10A FLX M Display | 3 |
NEO 24V 15A FLX M Display | 3 |
NEO 24V 25A FLX M Display | 3 |
NEO 24V 5A FLX M Display | 3 |
0=tillval kan ej monteras, 1-x=tillval och antal som kan monteras.
Batteribackupen skall utrustas med spänningsomvandlare 24 V DC till 12 V DC / 6A.
12 VDC skall användas för att driva XXXXXXX och skall dimensioneras för XX timmars nätbortfall med hänsyn till kapacitetsminskning på grund av av batteriernas åldring och strömuttag.
Belastning 12V, 2A motsvararar 24V, 2A
Spänningsomvandlare skall monteras i Batteribackup Milleteknik NEO-serien.
Spänningsomvandlare kan vara av fabrikat Milleteknik: Voltage Converter 24V-12V 6A.
Artikelnamn | Voltage Converter 24V-12V 6A |
|---|---|
NEO 24V 10A FLX L | 3 |
NEO 24V 10A FLX M | 3 |
NEO 24V 10A FLX S | 2 |
NEO 24V 15A FLX L | 3 |
NEO 24V 15A FLX M | 3 |
NEO 24V 25A FLX L | 3 |
NEO 24V 25A FLX M | 3 |
NEO 24V 5A FLX L | 3 |
NEO 24V 5A FLX M | 3 |
NEO 24V 5A FLX S | 2 |
NEO 24V 10A FLX M Display | 3 |
NEO 24V 15A FLX M Display | 3 |
NEO 24V 25A FLX M Display | 3 |
NEO 24V 5A FLX M Display | 3 |
0=tillval kan ej monteras, 1-x=tillval och antal som kan monteras.
Övriga tillval
Tillvalstabeller: Övrigt
Övrigt | Antal som passar i 19 rack module holder | Antal som passar i S-kapsling | Antal som passar i M-kapsling | Antal som passar i MX-kapsling | Antal som passar i FLX S-kapsling | Antal som passar i FLX M-kapsling | Antal som passar i FLX L-kapsling |
|---|---|---|---|---|---|---|---|
Sabotagebrytare: Tamperswitch | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
Elnätssladd och sabotagebrytare: 230V Powercord incl. Tamperswitc | 0 | 1 | 1 | 0 | 1 | 1 | 1 |
Plåtdetalj för sabotagekontakt: Cabinet tamper FLX M/L | 0 | 0 | 0 | 0 | 0 | 1 | 1 |
Plåtdetalj för sabotagekontakt: Cabinet tamper FLX S | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
Batteriskydd: Terminal Covers M6 – polskydd | Polskydd är till för batterier på batterihylla eller golvhylla och kan inte monteras enskilt i kapsling. | ||||||
Batteriskydd: Terminal Covers M8 – polskydd | |||||||
Obs!
* Det är inte säkert att alla konfigurationer av batteribackuper kan använda alla tillval, batteriboxar eller batterihyllor. Exempelvis kan det vara elektronik eller certifieringar som sätter begränsningen för vilka tillval som kan användas.
Sabotagekontakt med mikrobrytare.
Sabotagebrytare kan vara av fabrikat Milleteknik: Tamperswitch
230 V anslutningskabel till batteribackup samt sabotagkontakt för eftermontering i batteribackup,
Elnätssladd och sabotagebrytare kan vara av fabrikat Milleteknik: Elnätssladd och sabotagebrytare
